下载文档原格式
低温压力容器注意要点1.材质的选择：低温压力容器所承受的温度和压力较高，因此选用合适的材质非常重要。
常见的低温容器材质包括碳钢、不锈钢和合金钢。
这些材质具有良好的耐低温性能，能够承受低温下的冷脆和热胀冷缩等问题。
2.设计压力和温度：在设计和制造低温压力容器时，需要充分考虑低温工况下的压力和温度。
通常情况下，低温液体和气体的膨胀系数较大，容器内部会受到较大的热胀冷缩影响，因此在计算容器的设计压力和温度时需要考虑这些因素，并采取相应的安全措施。
3.良好的绝热性能：低温容器需要具备良好的绝热性能，以保证容器内介质的温度能够长时间保持恒定。
对于液态介质，通常会在容器外部设置绝热层，如保温棉或保温板等，以减少热量的传递。
对于气体介质，通常需要采用双壁结构，并使用真空作为绝热层，以降低介质的热传导。
4.密封性能的保证：低温容器的密封性能对于避免介质泄漏至关重要。
由于低温环境会降低材质的弹性模量，容器的密封性能可能受到一定的影响。
因此，需要在设计和制造过程中采取相应的措施，如增加密封垫，采用特殊的密封结构等，以保证容器的良好密封性。
5.排放系统的设计：低温压力容器在运行过程中会产生一定的废气，这些废气需要经过合理的处理和排放。
通常情况下，废气会包含有害物质和大量的水蒸气，如果废气排放不当，可能会对环境产生一定的污染。
因此，在使用低温压力容器时需要设计和配置相应的废气处理系统，以保护环境和提高工作场所的安全性。
总之，低温压力容器在使用过程中需要特别注意材质的选择、设计压力和温度、绝热和密封性能的保证、以及废气排放系统的设计等要点。
只有充分考虑和满足这些要求，才能确保低温容器的安全运行和介质的正常贮存。

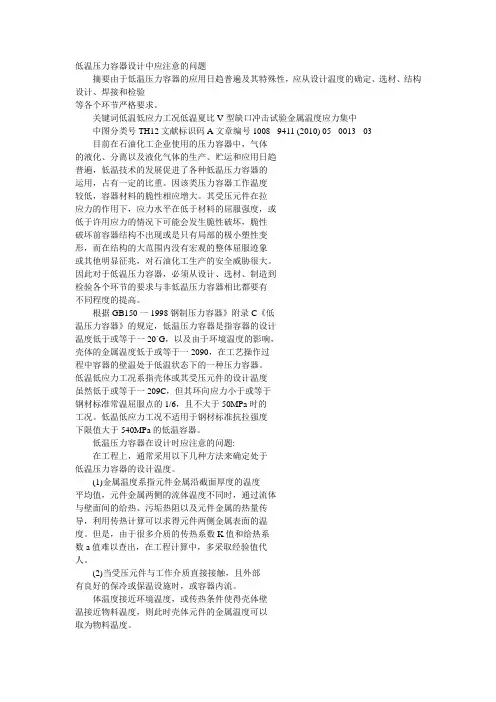

低温压力容器设计要点综述及注意事项摘要:随着石油工业的发展，对技术的要求越来越高，对设备的要求也是如此，低温压力容器就是石油工业发展的一种约束力量，因此这种容器设计的如何将成为石油工业发展关注的一个重点问题，为此本文从不同的方面对这一问题进行了探讨。
关键词: 低温压力容器 ; 设计 ;注意事项近年来，石油化工企业中，压力容器的使用较多。
再加上，因气体液化、分离、气体生产、储存与应用等十分普遍，因此，在发展低温技术过程中，低温压力容器的使用所占的比例是非常大的。
所以，一般来说，此类压力容器在工作时，其温度是比较低的，这样一来，增大了容器材料脆性。
在拉应力作用下，受压元件的应力水平小于材料屈服强度时，会突然产生脆性断裂现象。
而在发生此种断裂前后，都没有活着只有局部产生很小的塑性变形，并不是整体都出现屈服。
因此，在日常生产当中，此种断裂是很难被察觉到的，特别是对石油化工企业安全性带来较大的危害。
1 加强低温压力容器设计研究的意义伴随着第三次科技浪潮的兴起，全球科技发展迅猛，新材料更是成为当今社会关注的热点。
在日常生产生活中，经常用到低温压力容器，如液化天然气的生产及运输、特殊气体及液体的保存等，在石油化工中应用尤为普遍。
低温压力容器在使用过程中由于其所处环境温度较低，容器脆性表现明显，再受到撞击或者温度剧烈变化时容易造成容器受损或爆炸，造成严重的生命和经济财产损失。
为此对低温压力容器设计进行全方位的探析，对于低温压力容器的生产和使用具有重要的现实意义。
2 低温压力容器设计存在的问题2.1低温压力容器的选材（1）低温压力容器受压元件材料的选择低温用钢材的质量在低温压力容器质量中占有很大的重量，从使用温度来看，低温用钢大体分为三类，即低碳碳锰钢适用于-40℃以上温度，低碳钢、中镍钢适用于-40℃～-196℃时，℃铬镍奥氏体钢适用于-196℃～-273℃。
脆性断裂是钢材在低温的状态下失效的主要原因，钢材一旦处于低于脆性转变温度时，只要有足够的缺口或者缺陷时就可能导致低应力下的脆性断裂。
低温压力容器设计要点综述及注意事项1.材料选择：低温环境下，材料的韧性和抗裂纹扩展能力变差，因此需要选择具有良好韧性和抗裂纹能力的材料。
常用的低温材料包括低温碳钢、不锈钢和合金钢等。
2.壁厚计算：低温环境下容器的壁厚要比常温情况下的要大，因为材料的强度和刚度在低温下降低。
根据管道和容器设计规范进行壁厚计算，并考虑到温度梯度对壁厚的影响。
3.焊接和焊缝设计：焊接是低温容器制造中重要的连接方式。
在低温条件下，焊接合金的力学性能和韧性降低，容易产生焊接缺陷。
因此，需要采用合适的焊接工艺和焊接材料，并对焊缝进行非破坏性检测和超声波探伤等检测方法。
4.密封设计：低温容器的密封设计要符合严格的要求，以确保容器在低温环境下不发生泄漏。
需要采用适当的密封材料和密封结构，同时对容器进行泄露试验以保证其安全可靠。
5.附件选择：低温容器的附件如阀门、仪表等也需要选择适用于低温环境的材料和设计。
特别是阀门，在低温环境下易发生密封不良和结冰等问题，因此需要选择低温阀门并进行密封性能测试。
6.冻结防止措施：低温容器在长期运行中易受冻结影响，冻结会导致容器变形、扩展和密封失效等问题。
需要采取合适的冻结防止措施，如加热系统和隔热材料等。
7.安全性考虑：低温容器设计必须符合相关的安全规范和标准，如ASME等。
特别需要考虑容器在低温环境下可能发生的脆性断裂、泄漏、压力失控等安全问题，并采取相应的安全措施。
8.考虑工艺需求：低温容器的设计还需要考虑工艺需求，如低温液体的进出口、排放、循环和控制等。
容器的流动性能和控制能力对工艺操作的影响需要充分考虑。
总之，低温压力容器的设计要点和注意事项包括材料选择、壁厚计算、焊接和焊缝设计、密封设计、附件选择、冻结防止措施、安全性考虑和工艺需求等方面。
在设计过程中，需要充分考虑低温环境对容器和其附件的影响，并确保设计符合相关的安全要求。
低温压力容器设计应考虑的问题一、选材。
低温压力容器应选用低温压力容器用材料（低温低应力工况除外），选材原则：1）低温容器受压元件用钢材应是镇静钢，承受载荷的非受压元件也应该是具有相当韧性且焊接性能良好的钢材；2）一般低温用钢都要求正火处理，正火处理不仅可以细化晶粒，还可以减少由于终轧温度和冷却速率不同而引起的显微组织不均匀，可降低钢材无塑性转变温度；3）对低温用碳素钢和低合金钢各类钢材，要求进行低温夏比V型缺口冲击试验；4）C2.1.2 δs>20mm逐张UT Ⅲ；C2.1.4 对不同温度进行冲击试验。
二、容器的结构设计要求均应有足够的柔性需充分考虑下列问题GB150附录C3.21)尽可能简单，减少约束。
2)应避免产生过大的温度梯度。
3)应尽量避免结构形状突变,以减少局部高应力，接管、凸缘端部应打磨成圆角，圆滑过渡。
4)容器的鞍座、耳座、支腿应设置垫板或连接板，避免与容器壳体相焊。
垫板或连接板按低温材料考虑。
垫片要选择在低温下有良好弹性的材料。
5) 容器与非受压元件或附件的连接焊缝应采用连续焊。
6)接管补强应尽可能采用整体补强或厚壁管补强，若采用补强板，应为截面全焊透结构，且焊缝圆滑过渡。
7)在结构上应避免焊缝的集中和交叉。
8)容器焊有接管及载荷复杂的附件，需焊后消除应力而不能整体进行热处理时，应考虑部件单独热处理的可能性。
三、焊缝的结构设计：GB150附录C3.31)A类焊缝应采用双面对接焊，或采用保证焊透、与双面焊具有同等质量的单面对接焊。
2)B类焊缝也应采用与A类焊缝相同的全焊透对接焊缝。
除非结构限制不得已时，允许采用不拆除垫板的带垫板单面焊。
3)C类、D类焊缝，原则均要求采用截面全焊透结构。
对于一般平焊法兰的截面非全焊透结构，规定仅用于压力较低（设计压力不大于 1.0MPa）、较高温度（设计温度不低于-30℃）的场合，且标准抗拉强度下限值低于540MPa的材料。
四、焊接接头的无损检测（NDT/NDE）C4.6.1 容器的对接接头（A、B类）凡符合下列条件之一者应进行100%RT or UT：A）容器设计温度低于-40℃；B）容器设计温度虽高于-40℃，但接头厚度大于25mm；C）10.8.2.1和10.8.2.2者1）无损检测比例为100%、50%。
低温压力容器的设计首先，低温压力容器的设计需要选择适用的材料。
由于低温环境下材料的强度和韧性会大大降低，因此需要选择能够在低温下保持良好性能的材料。
常用的材料包括316不锈钢、碳钢和铝合金等。
这些材料具有较高的低温强度和耐腐蚀性能，能够保证容器在低温环境下的安全运行。
其次，低温压力容器的结构设计需要考虑安全性和稳定性。
容器的结构通常采用圆筒形状，能够均匀分布压力，提高容器的承载能力。
容器内部需要设计合理的隔热层，以减小低温环境对容器壁的冷却作用，同时防止外界热量进入容器内部。
容器的底部通常采用弯头结构，能够方便液体的排放。
另外，低温压力容器的设计还需要考虑容器的密封性能。
由于低温液体具有较小的体积膨胀系数，容器在运行过程中存在较大的压力变化。
因此需要设计有效的密封装置，确保容器能够长时间保持压力稳定。
常用的密封装置包括金属密封、橡胶密封和波形管密封等。
这些密封装置能够在低温环境下有效防止气体泄漏。
此外，低温压力容器的设计还需要考虑容器的维修和检测。
容器通常需要定期进行维修和检测，以确保容器的安全运行。
设计时需要预留足够的维修通道和检测孔，方便对容器内部进行维修和检测。
总之，低温压力容器的设计需要综合考虑材料的特性、结构的安全性和稳定性等因素。
合理的设计能够保证容器在低温环境下安全稳定地运行，从而满足液化气体储存、液态气体运输等领域的需求。
设计中需要选择适用的材料、合理的结构、有效的密封装置，并考虑容器的维修和检测等因素。
通过科学的设计，可以提高低温压力容器的使用寿命和安全性能。
低温压力容器的设计分析低温压力容器是指在低于零度的环境中工作的容器，通常用于存储和运输液态气体，液氮、液氧、液氩等均为常见的低温液体。
由于低温环境下物质的特性会发生变化，因此低温压力容器的设计必须考虑到这些因素，以确保容器在安全可靠地工作。
本文将对低温压力容器的设计要点和分析进行探讨。
一、设计要点1.材料选用2.结构设计3.绝热设计由于低温液体的蒸发潜热较高，容器内的温度会迅速下降，导致容器表面结霜。
为了减少热量的散失，提高容器的绝热性能是必要的。
可以采取增加绝热层厚度、使用保温材料等措施来提高容器的绝热性能。
4.安全阀设计低温液体具有较大的蒸气压，一旦容器内压力过高，就会导致容器爆炸。
因此，在设计中必须考虑安全阀的设置，确保在容器内压力超过设定值时能够及时安全地排放压力。
5.排水设计由于低温液体的存在，容器内部会有凝露水和结冰现象。
这些水汽会降低容器的强度和耐腐蚀性，因此必须设计合理的排水系统，定期排除容器内的凝露水和结冰。
6.储罐涂层为了保护容器免受腐蚀和低温影响，可以在容器表面涂上特殊的防腐涂层。
这些涂层能够增强容器的抗腐蚀性能，延长容器的使用寿命。
二、设计分析针对低温压力容器的设计，需要进行结构分析和性能测试，以验证容器的强度和安全性。
1.结构分析在设计初期，需要进行有限元分析等结构分析，评估容器的受力和变形情况。
通过模拟不同工况下的受力情况，确定容器的最大受力位置和最大应力值，以确保容器在工作过程中不会发生结构破坏。
2.强度测试设计完成后，需要进行强度测试，验证容器的最大承载能力是否符合设计要求。
常见的测试方法包括液压试验、氢氦试验、抗冲击测试等。
通过这些测试，可以验证容器的强度和安全性，确保容器在工作中不会发生泄漏或爆炸等情况。
3.低温性能测试设计完成后，还需要进行低温性能测试，评估容器在低温环境下的工作性能。
通过模拟低温环境下的工作情况，测试容器在不同温度下的性能表现，验证容器的低温抗裂性能和绝热性能。

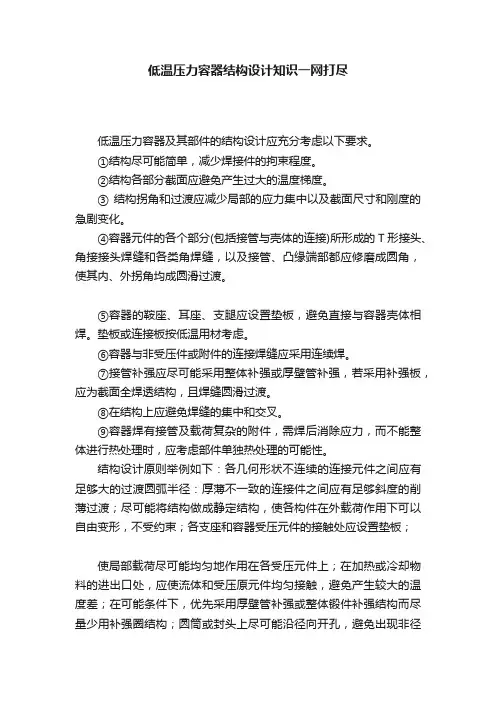

低温压力容器结构设计知识一网打尽低温压力容器及其部件的结构设计应充分考虑以下要求。
①结构尽可能简单，减少焊接件的拘束程度。
②结构各部分截面应避免产生过大的温度梯度。
③ 结构拐角和过渡应减少局部的应力集中以及截面尺寸和刚度的急剧变化。
④容器元件的各个部分(包括接管与壳体的连接)所形成的T 形接头、角接接头焊缝和各类角焊缝，以及接管、凸缘端部都应修磨成圆角，使其内、外拐角均成圆滑过渡。
⑤容器的鞍座、耳座、支腿应设置垫板，避免直接与容器壳体相焊。
垫板或连接板按低温用材考虑。
⑥容器与非受压件或附件的连接焊缝应采用连续焊。
⑦接管补强应尽可能采用整体补强或厚壁管补强，若采用补强板，应为截面全焊透结构，且焊缝圆滑过渡。
⑧在结构上应避免焊缝的集中和交叉。
⑨容器焊有接管及载荷复杂的附件，需焊后消除应力，而不能整体进行热处理时，应考虑部件单独热处理的可能性。
结构设计原则举例如下：各几何形状不连续的连接元件之间应有足够大的过渡圆弧半径：厚薄不一致的连接件之间应有足够斜度的削薄过渡；尽可能将结构做成静定结构，使各构件在外载荷作用下可以自由变形，不受约束；各支座和容器受压元件的接触处应设置垫板；使局部载荷尽可能均匀地作用在各受压元件上；在加热或冷却物料的进出口处，应使流体和受压原元件均匀接触，避免产生较大的温度差；在可能条件下，优先采用厚壁管补强或整体锻件补强结构而尽量少用补强圈结构；圆筒或封头上尽可能沿径向开孔，避免出现非径向接管；尽可能采用整体法兰；避免采用螺纹法兰；各类焊接接头尽可能采用全熔透结构。
结构简介在低温操作条件下使用的容器. 根据壳体内带压与否可分为低温压力容器和低温真空容器。
低温容器与常温压力容器相比，结构形状基本相同，但低温容器筒体外壁有绝热结构。
低温容器的总体结构一般如下。
① 容器本体，包括储液内容器(俗称内胆)、绝热结构、外壳体和连接内、外壳体的构件等。
选择绝热结构时，应综合考虑绝热性能、经济性、坚固性、容积、重量及施工方便等多种因素。
低温压力容器目前我国没有专门的低温压力容器标准，JB4732都不划分低温与常温的温度界限。
★低温管壳式换热器见GB151-1999附录A★低温压力容器见GB150.3-2011附录E(老版150为附录C)●为什么低温压力容器需要关注：温度低，材料的韧性降低，会产生低温脆性破坏，而低温脆性破坏前应力远未到达材料的屈服极限（或许用应力），破坏时没有明显的征兆，所以低温压力容器的设计、选材、制造和检验等各个环节要求都有不同程度的提高。
●低温压力容器的定义设计温度为＜－20℃(新标准GB150-2011第3.1.15条定义，老标准为≤－20℃)的碳素钢、低合金钢、双相不锈钢和铁素体不锈钢制容器，以及设计温度低于-196℃的奥氏体不锈钢制容器。
相关两个定义●最低设计金属温度（MDMT）GB150.1-2011第4.3.4d条：在确定最低设计金属温度时，应当充分考虑在运行过程中，大气环境低温条件对容器金属温度的影响。
大气环境低温条件系指历年来月平均最低气温（指当月各天的最低气温值之和除以当月天数）的最低值。
●低温低应力工况GB150.3-2011附录E第E1.4条：低温低应力工况系指壳体或其受压元件的设计温度虽然低于-20℃，但设计应力（在该设计条件下，容器元件实际承受的最大一次总体薄膜和弯曲应力）小于或等于钢材标准常温屈服强度的1/6，且不大于50Mpa时的工况。
（注：一次应力为平衡压力与其他机械载荷所必须的法向应力或且应力）这个定义与老标准有差别，设计应力与环向应力的区别，用设计应力更严谨。
新标准明确了在进行容器的“低温低应力工况”判定时，除了对壳体元件进行一次总体薄膜应力的核定外，还应对承受一次弯曲应力的容器元件进行考查，如平封头、管板、法兰等。
●关于低温低应力工况下，选材按照设计温度加50℃（或者，加40℃）的规定GB150.3-2011附录E第E2.2条：当壳体或受压元件使用在“低温低应力工况”下，可以按设计温度加50℃（对于不要求焊后热处理的设备，加40℃）后的温度值选择材料，但不适用于：a) Q235系列钢材；b) 标准抗拉强度下限值Rm≥540Mpa的钢材；c) 螺栓材料。
低温压力容器目前我国没有专门的低温压力容器标准，JB4732都不划分低温与常温的温度界限。
★低温管壳式换热器见GB151-1999附录A★低温压力容器见GB150.3-2011附录E(老版150为附录C)●为什么低温压力容器需要关注：温度低，材料的韧性降低，会产生低温脆性破坏，而低温脆性破坏前应力远未到达材料的屈服极限（或许用应力），破坏时没有明显的征兆，所以低温压力容器的设计、选材、制造和检验等各个环节要求都有不同程度的提高。
●低温压力容器的定义设计温度为＜－20℃(新标准GB150-2011第3.1.15条定义，老标准为≤－20℃)的碳素钢、低合金钢、双相不锈钢和铁素体不锈钢制容器，以及设计温度低于-196℃的奥氏体不锈钢制容器。
相关两个定义●最低设计金属温度（MDMT）GB150.1-2011第4.3.4d条：在确定最低设计金属温度时，应当充分考虑在运行过程中，大气环境低温条件对容器金属温度的影响。
大气环境低温条件系指历年来月平均最低气温（指当月各天的最低气温值之和除以当月天数）的最低值。
●低温低应力工况GB150.3-2011附录E第E1.4条：低温低应力工况系指壳体或其受压元件的设计温度虽然低于-20℃，但设计应力（在该设计条件下，容器元件实际承受的最大一次总体薄膜和弯曲应力）小于或等于钢材标准常温屈服强度的1/6，且不大于50Mpa时的工况。
（注：一次应力为平衡压力与其他机械载荷所必须的法向应力或且应力）这个定义与老标准有差别，设计应力与环向应力的区别，用设计应力更严谨。
新标准明确了在进行容器的“低温低应力工况”判定时，除了对壳体元件进行一次总体薄膜应力的核定外，还应对承受一次弯曲应力的容器元件进行考查，如平封头、管板、法兰等。
●关于低温低应力工况下，选材按照设计温度加50℃（或者，加40℃）的规定GB150.3-2011附录E第E2.2条：当壳体或受压元件使用在“低温低应力工况”下，可以按设计温度加50℃（对于不要求焊后热处理的设备，加40℃）后的温度值选择材料，但不适用于：a) Q235系列钢材；b) 标准抗拉强度下限值Rm≥540Mpa的钢材；c) 螺栓材料。
新标准规定对于不要求焊后热处理的设备，加40℃，这是与老标准最大的不同。
在同样的设计、选材、制造和检验条件下，对低温容器进行焊后热处理可以大大减少接头范围内的焊接残余应力，从而提高了材料和接头的韧性、降低了容器在低温条件下的脆断倾向。
因此新标准规定对于不要求焊后热处理的设备，只加40℃（所以最好PWHT，即使根据“低温低应力工况”判断容器不是低温容器，则设计者根据容器的具体条件或者工程经验仍然可以按照低温容器的要求进行设计，仅仅材料不是低温钢材而已）。
●设计温度的确定由于-20℃是判断是否低温容器的关键指标，所以设计温度的确定特别重要。
设计温度的确定的原则按照GB150.1-2011第4.3.4条的规定。
对于0℃以下的金属温度，设计温度不得高于元件金属可能达到的最低设计温度。
a)根据传热计算求得的金属温度，是平均值；b)在已经使用的同类容器上测定金属温度；c)根据容器内部介质温度并结合外部条件求得金属温度；如有可靠的保温或保冷措施，则金属温度直接取介质温度。
d)对于露天或无采暖厂房内放置的容器，则要考虑环境气候条件，即MDMT，尤其是储存容器。
●低温容器的选材一般压力容器常用的铁素体钢在温度降低到某一温度时,钢的韧性将急剧下降，而显得很脆,通常称这一温度为脆性转变温度。
压力容器在低于转变温度的条件下使用时，容器中如存在因缺陷、残余应力、应力集中等因素引起的较高局部应力，容器就可能在没有出现明显塑性变形的情况下发生脆性破裂而酿成灾难性事故。
对于低温压力容器首先要选用合适的材料，这些材料在使用温度下应具有良好的韧性。
经细化晶粒处理的低合金钢可用到-30℃到-70℃，调质高强钢可用到-20℃到-50℃，3.5％镍钢可用到-100℃,9％镍钢可用到-196℃。
低于-196℃时可选用奥氏体不锈钢和铝合金等。
GB150.2-2011第3.7.2条规定使用温度不低于-196℃的奥氏体不锈钢，可以免除冲击试验，低于-196℃至-253℃，则由设计文件规定冲击试验要求，标准不做具体规定。
GB150.2-2011第3.5条规定使用温度低于-20℃的低温钢板和锻件应当采用炉外精炼工艺。
GB150.2-2011第4.1.7条规定设计温度＜－40℃）增加落锤试验要求，用于检测无塑性转变温度（NDT）。
GB150.2-2011第4.1.8条规定低温钢板（＞20mm）的超声检测（逐张）质量等级由Ⅲ级升为Ⅱ级。
GB150.2-2011中表4规定了钢板的使用温度下限，包含低温用钢板。
GB150.2-2011第5.1.1条规定使用温度低于-20℃的碳素钢和低合金钢管其正火交货的状态不允许用终轧温度符合正火温度的热轧来代替。
GB150.2-2011第5.1.2条规定设计温度低于-40℃的钢管用钢应当采用炉外精炼工艺。
GB150.2-2011第6.1.2条规定使用温度低于-20℃的低温钢锻件应当由经炉外精炼的钢锻制而成（NB/T47009）。
GB150.2-2011第6.1.3条规定使用温度低于-20℃且公称厚度大于200mm的低温钢锻件应选用III级或IV级。
GB150.2-2011第6.2.3条规定了高合金锻件的使用温度：a) 铁素体型S11306钢锻件为0℃；b) 奥氏体-铁素体型钢锻件为-20℃；c) 奥氏体型见GB150.2-2011第3.7.2条规定。
GB150.2-2011第7.1.4条规定了使用温度低于-20℃的低合金螺柱的使用限制。
GB150.2-2011第7.2.3条规定了高合金螺柱的使用温度限制。
为了避免在低温压力容器上产生过高的局部应力，在设计容器时应避免有过高的应力集中和附加应力；在制造容器时应严格检验，以防止容器中存在危险的缺陷。
对于因焊接而引起的过大残余应力，应在焊后进行消除焊接残余应力处理。
低温容器的材料标准板材标准板材：GB3531-2008《低温压力容器用低合金钢板》有4个钢号（标准为3个，第一号修改单又增加了15MnNiNbDR）16MnDR：t≤60，-40℃，47J60＜t≤120，-30℃，47J15MnNiDR：t≤60，-45℃，60J15MnNiNbDR：10-60，-50℃，60J09MnNiDR：t≤36，-70℃，47J36＜t≤120，-70℃，60J板材：GB19189-2011《压力容器用调质高强度钢板》有4个钢号07MnMoVR：10≤t≤60，-20℃，80J12MnNiVR：10≤t≤60，-20℃，80J07MnNiVDR：10≤t≤60，-40℃，80J07MnNiMoDR：10≤t≤50，-50℃，80J板材：GB24511-2009《承压设备用不锈钢钢板和钢带》有17个钢号，其中奥氏体不锈钢11个（-196℃），双相钢3个（-20℃），铁素体不锈钢3个（0℃）。
板材：《低温压力容器用9％Ni钢板》（GB24510-2009）本标准适用于制造液化天然气(LNG)储罐、液化天然气(LNG)船舶等低温压力容器用厚度不大于50mm 的9%Ni钢板。
GB150.2-2011附录A增加了3个低温钢板15MnNiNbDR同GB3531；08Ni3DR，6-100mm，-100℃，47J（该材料没有专项标准）06Ni9DR，6-40mm，-196℃，100J（要求比GB24510-2009严格）另外：JB/T4734《铝制焊接容器》是内容完整（包括设计、选材、制造和检验）的铝制压力容器标准。
包括了压力容器和常压容器。
也包含了全铝和衬铝两种焊制容器。
设计压力≤8MPa，使用温度下限为-269℃。
JB/T4755《铜制压力容器》,标准的重点为材料和制造，由于铜制压力容器的结构形式、强度计算与钢相似，该部分内容均参照GB150。
其焊接工艺评定和产品焊接试板部分均引用有关规定和标准只对铜材的特殊要求作出补充规定。
该标准适用于设计压力≤35MPa，设计温度按铜材及其复合钢板允许的使用温度确定。
通常使用温度不低于－198℃时对铜材及焊接接头没有特殊要求，当使用温度低于－198℃（一般不低于-268℃）时应保证仍具有良好的拉伸断后伸长率。
JB/T4756《镍及镍合金制压力容器镍及镍合金制压力容器》,标准的重点为材料和制造，由于镍及镍合金制压力容器的结构形式、强度计算与钢相似，该部分内容均参照GB150。
其焊接工艺评定和产品焊接试板部分均引用有关规定和标准只对镍材的特殊要求作出补充规定。
该标准适用于设计压力≤35MPa，设计温度按铜材及其复合钢板允许的使用温度确定。
通常使用温度不低于－198℃时对镍及镍合金材料及焊接接头没有特殊要求，当使用温度低于－198℃（一般不低于-268℃）时应保证仍具有良好拉伸断后伸长率。
锻件标准NB/T47009 低温承压设备用低合金钢锻件（代替JB/T4727）有6个钢号：16MnD：t≤100，-45℃，47J100＜t≤300，-40℃，47J20MnMoD：t≤300，-40℃，47J300＜t≤700，-30℃，47J08MnNiMoVD：t≤300，-40℃，60J10Ni3MoVD：t≤300，-50℃，80J09MnNiD：t≤300，-70℃，60J08Ni3D：t≤300，-100℃，47JNB/T47010承压设备用不锈钢和耐热钢锻件（代替JB/T4728）共有16个钢号钢管标准GB9948-2006 石油裂化用无缝钢管其中10号钢管在外径不小于70mm，壁厚不小于6.5mm时可以用于-20℃，31J（GB150.2-2011第5.1.4条）；GB6479 高压化肥设备用无缝钢管其中20号钢管在外径不小于70mm，壁厚不小于6.5mm时可以用于-20℃，31J（GB150.2-2011第5.1.5条）；16Mn钢管在壁厚不大于40mm时可以用于-40℃，34J（附加杂质含量控制，P≤0.025，P≤0.012）；GB150.2-2011附录A增加了2个低合金钢管09MnD t≤8，-50℃，47J09MnNiD t≤8，-70℃，47JGB150引用的不锈钢钢管标准GB 13296-2007 锅炉、热交换器用不锈钢无缝钢管GBT 14976-2012 流体输送用不锈钢无缝钢管（不得用于换热管）GBT 21833-2008 奥氏体-铁素体型双相不锈钢无缝钢管（用于换热管时，应采用冷拔或冷轧钢管，尺寸精度采用高级精度）GBT 12771-2008 流体输送用不锈钢焊接钢管（不得用于换热管，使用限制见GB150.2第5.2.4条）GBT 24593-2009 锅炉和热交换器用奥氏体不锈钢焊接钢管（使用限制见GB150.2第5.2.5条）GBT 21832-2008 奥氏体-铁素体型双相不锈钢焊接钢管（不得用于换热管，使用限制见GB150.2第5.2.6,7,8条）●对低温容器材料的原则性要求a) 所有受压元件必须经过炉外精炼；b) 符合相关低温材料标准；c) 一些材料不能用，如Q235系列钢材以及标准抗拉强度下限值Rm≥540Mpa的钢材；d) 焊接材料也有要求：应与母材的性能，尤其韧性方面相当。
