一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：二、输入电路的原理及常见电路1、AC输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、DC输入滤波电路原理：①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4为安规电容，L2、L3为差模电感。
②R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
常见几种开关电源工作原理及电路图图二开关电源基本电路框图开关式稳压电源的基本电路框图如图二所示。
交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。
控制电路为一脉冲宽度调制器，它主要由取样器、比较器、振荡器、脉宽调制及基准电压等电路构成。
这部分电路目前已集成化，制成了各种开关电源用集成电路。
控制电路用来调整高频开关元件的开关时间比例，以达到稳定输出电压的目的。
２．单端反激式开关电源单端反激式开关电源的典型电路如图三所示。
电路中所谓的单端是指高频变换器的磁芯仅工作在磁滞回线的一侧。
所谓的反激，是指当开关管VT1 导通时，高频变压器Ｔ初级绕组的感应电压为上正下负，整流二极管VD1处于截止状态，在初级绕组中储存能量。
当开关管VT1截止时，变压器Ｔ初级绕组中存储的能量，通过次级绕组及VD1 整流和电容Ｃ滤波后向负载输出。
单端反激式开关电源是一种成本最低的电源电路，输出功率为20－100Ｗ，可以同时输出不同的电压，且有较好的电压调整率。
唯一的缺点是输出的纹波电压较大，外特性差，适用于相对固定的负载。
单端反激式开关电源使用的开关管VT1 承受的最大反向电压是电路工作电压值的两倍，工作频率在20－200kHz之间。
３．单端正激式开关电源单端正激式开关电源的典型电路如图四所示。
这种电路在形式上与单端反激式电路相似，但工作情形不同。
当开关管VT1导通时，VD2也导通，这时电网向负载传送能量，滤波电感Ｌ储存能量；当开关管VT1截止时，电感Ｌ通过续流二极管VD3 继续向负载释放能量。
在电路中还设有钳位线圈与二极管VD2，它可以将开关管VT1的最高电压限制在两倍电源电压之间。
为满足磁芯复位条件，即磁通建立和复位时间应相等，所以电路中脉冲的占空比不能大于５０％。
由于这种电路在开关管VT1导通时，通过变压器向负载传送能量，所以输出功率范围大，可输出50－200 Ｗ的功率。

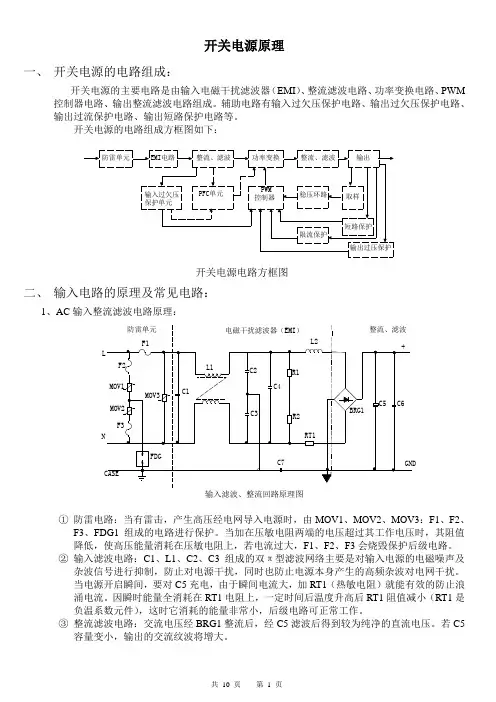

开关电源原理一、开关电源的电路组成：开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWMF3、FDG1组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
三、功率变换电路：1、MOS管的工作原理：目前应用最广泛的绝缘栅场效应管是MOSFET（MOS管），是利用半导体表面的电声效应进行工作的。
也称为表面场效应器件。
由于它的栅极处于不导电状态，所以输入电阻可以大大提高，最高可达105欧姆，MOS管是利用栅源电压的大小，来改变半导体表面感生电荷的多少，从而控制漏极电流的大小。
2、常见的原理图：3、工作原理：R4、C3、R5、R6、C4、D1、D2组成缓冲器，和开关MOS管并接，使开关管电压应力减少，EMI减少，不发生二次击穿。
在开关管Q1关断时，变压器的原边线圈易产生尖峰电压和尖峰电流，这些元件组合一起，能很好地吸收尖峰电压和电流。
从R3测得的电流峰值信号参与当前工作周波的占空比控制，因此是当前工作周波的电流限制。
开关电源原理一、开关电源的电路组成：开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWMF3、FDG1组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
三、功率变换电路：1、MOS管的工作原理：目前应用最广泛的绝缘栅场效应管是MOSFET（MOS管），是利用半导体表面的电声效应进行工作的。
也称为表面场效应器件。
由于它的栅极处于不导电状态，所以输入电阻可以大大提高，最高可达105欧姆，MOS管是利用栅源电压的大小，来改变半导体表面感生电荷的多少，从而控制漏极电流的大小。
2、常见的原理图：3、工作原理：R4、C3、R5、R6、C4、D1、D2组成缓冲器，和开关MOS管并接，使开关管电压应力减少，EMI减少，不发生二次击穿。
在开关管Q1关断时，变压器的原边线圈易产生尖峰电压和尖峰电流，这些元件组合一起，能很好地吸收尖峰电压和电流。
从R3测得的电流峰值信号参与当前工作周波的占空比控制，因此是当前工作周波的电流限制。
开关电源原理一、开关电源的电路组成：开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWMFDG1组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
三、 功率变换电路：1、MOS 管的工作原理：目前应用最广泛的绝缘栅场效应管是MOSFET （MOS 管），是利用半导体表面的电声效应进行工作的。
也称为表面场效应器件。
由于它的栅极处于不导电状态，所以输入电阻可以大大提高，最高可达105欧姆，MOS 管是利用栅源电压的大小，来改变半导体表面感生电荷的多少，从而控制漏极电流的大小。
2、常见的原理图：3、工作原理：R4、C3、R5、R6、C4、D1、D2组成缓冲器，和开关MOS 管并接，使开关管电压应力减少，EMI 减少，不发生二次击穿。
在开关管Q1关断时，变压器的原边线圈易产生尖峰电压和尖峰电流，这些元件组合一起，能很好地吸收尖峰电压和电流。
从R3测得的电流峰值信号参与当前工作周波的占空比控制，因此是当前工作周波的电流限制。
开关电源安全保护电路原理图解对于开关电源而言, 平安、牢靠性历来被视为重要的性能之一. 开关电源在电气技术指标满意电子设备正常使用要求的条件下, 还要满意外界或自身电路或负载电路消失故障的状况下也能平安牢靠地工作. 为此, 须有多种爱护措施. 对爱护电路的特点分析, 对存在不足期盼克服, 盼望设计出更平安、更牢靠的爱护电路。
1 浪涌电流电路剖析浪涌电流是由于电压突变所引起. 如电子设备在第一次加电压时, 由于大容量电源电容器充电引起的涌入初始电流开机浪涌电流; 又如直击雷、感应雷沿着电源线进入开关电源的突变电压所产生瞬态电流雷浪涌电流. 浪涌电流上升时间特别快, 持续时间特别短, 破坏作用特别大. 为防止或减轻浪涌电流的破坏, 设置抑制浪涌电流或将浪涌电流转移到地线等方式来爱护开关电源避开浪涌电流的损害。
1. 1 启动限流爱护开关电源的初级整流电路有大容量滤波电容,开机瞬间整流管向这些大电容充电, 使整流管瞬时电流超过额定值. 为减小开机启动限流( 浪涌电流) ,开关电源通常都设有抗冲击电路. 如图1 电路, 在开机瞬间, 开关电源变压器的3、4 绕组电压为0V, VD5截止, 晶闸管VD6 的G、K 极间电压为0V, VD6 截止.充电电流路径: AC220V→VD1-4 正极→大电容C1→地→R2→VD1- 4 负极. 由于R2 有阻碍大电流作用( 一般设为3. 3Ω) , 因此能有效限制开机浪涌电流。
开关电源正常工作后, 开关电源变压器的1、2绕组上产生感应电压, 对C2 充电( 充电时间常数约等于R3×C2) , 使VD6 导通, 整流电流不再经R2, 而是经VD6 的A、K 极返回整流桥VD1- 4 的负极. 也就是说, 在正常工作状态, VD6 将R2 短路, 防止R2产生功耗.R2 仅在开机瞬间起作用。
用晶闸管作启动限流爱护平安牢靠, 但电路比较简单些, 从电路成本和电路简捷等角度来说用温控电阻作启动限流爱护, 它既经济又简洁更平安牢靠, 如图3。

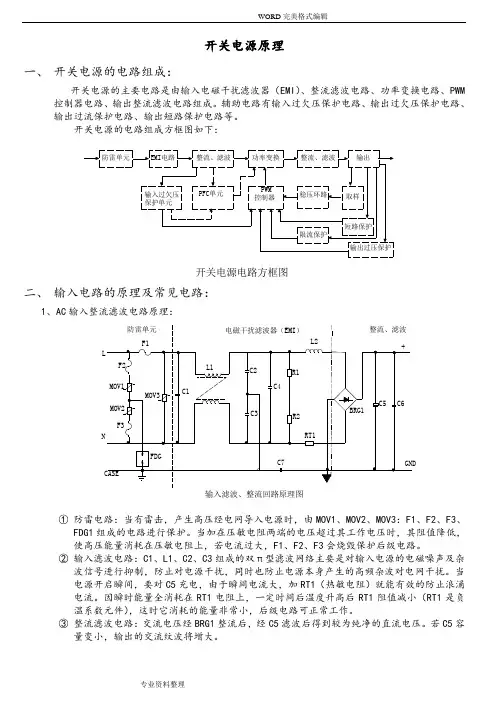

开关电源原理一、 开关电源的电路组成：PWM①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
① 输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4为安规电容，L2、L3为差模电感。
② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
三、 功率变换电路：1、MOS 管的工作原理：目前应用最广泛的绝缘栅场效应管是MOSFET （MOS 管），是利用半导体表面的电声效应进行工作的。
也称为表面场效应器件。
由于它的栅极处于不导电状态，所以输入电阻可以大大提高，5来改变半导体表面感生电2、常见的原理图：3、工作原理：R4、C3、R5、R6、C4、D1、D2组成缓冲器，和开关MOS 管并接，使开关管电压应力减少，EMI 减少，不发生二次击穿。

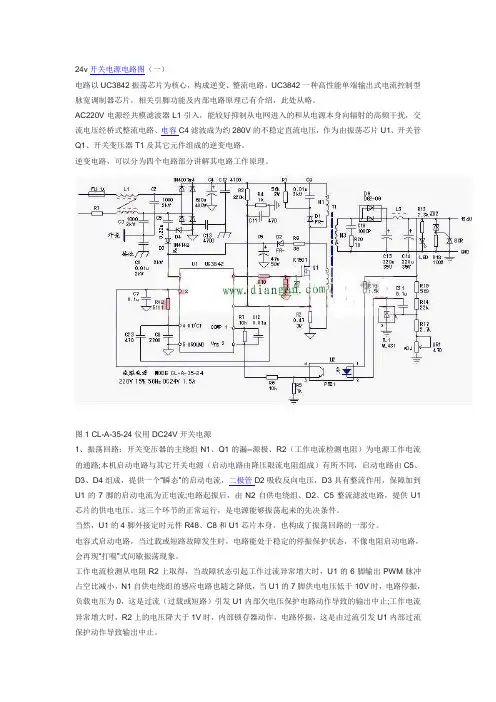

24v开关电源电路图（一）电路以UC3842振荡芯片为核心，构成逆变、整流电路。
UC3842一种高性能单端输出式电流控制型脉宽调制器芯片，相关引脚功能及内部电路原理已有介绍，此处从略。
AC220V电源经共模滤波器L1引入，能较好抑制从电网进入的和从电源本身向辐射的高频干扰，交流电压经桥式整流电路、电容C4滤波成为约280V的不稳定直流电压，作为由振荡芯片U1、开关管Q1、开关变压器T1及其它元件组成的逆变电路。
逆变电路，可以分为四个电路部分讲解其电路工作原理。
图1 CL-A-35-24仪用DC24V开关电源1、振荡回路：开关变压器的主绕组N1、Q1的漏--源极、R2（工作电流检测电阻）为电源工作电流的通路;本机启动电路与其它开关电源（启动电路由降压限流电阻组成）有所不同，启动电路由C5、D3、D4组成，提供一个“瞬态”的启动电流，二极管D2吸收反向电压，D3具有整流作用，保障加到U1的7脚的启动电流为正电流;电路起振后，由N2自供电绕组、D2、C5整流滤波电路，提供U1芯片的供电电压。
这三个环节的正常运行，是电源能够振荡起来的先决条件。
当然，U1的4脚外接定时元件R48、C8和U1芯片本身，也构成了振荡回路的一部分。
电容式启动电路，当过载或短路故障发生时，电路能处于稳定的停振保护状态，不像电阻启动电路，会再现“打嗝”式间歇振荡现象。
工作电流检测从电阻R2上取得，当故障状态引起工作过流异常增大时，U1的6脚输出PWM脉冲占空比减小，N1自供电绕组的感应电路也随之降低，当U1的7脚供电电压低于10V时，电路停振，负载电压为0，这是过流（过载或短路）引发U1内部欠电压保护电路动作导致的输出中止;工作电流异常增大时，R2上的电压降大于1V时，内部锁存器动作，电路停振，这是由过流引发U1内部过流保护动作导致输出中止。
2、稳压回路：开关变压器的N3绕组、D6、C13、C14等元件组成的24V电源，基准电压源TL1、光耦合器U2等元件构成了稳压控制回路。
开关电源原理及各功能电路详解一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：二、输入电路的原理及常见电路[：1、AC输入整流滤波电路原理：① 防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。
② 输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③ 整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、 DC输入滤波电路原理：① 输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4为安规电容，L2、L3为差模电感。
② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
开关电源原理一、 开关电源的电路组成：PWM①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
① 输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4为安规电容，L2、L3为差模电感。
② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
三、 功率变换电路：1、MOS 管的工作原理：目前应用最广泛的绝缘栅场效应管是MOSFET （MOS 管），是利用半导体表面的电声效应进行工作的。
也称为表面场效应器件。
由于它的栅极处于不导电状态，所以输入电阻可以大大提高，5来改变半导体表面感生电2、常见的原理图：3、工作原理：R4、C3、R5、R6、C4、D1、D2组成缓冲器，和开关MOS 管并接，使开关管电压应力减少，EMI 减少，不发生二次击穿。
开关电源的各种过压保护电路开关电源输出过压保护电路，有通过控制自身电源来调节的，也有防止外部电压过高带来的电源损伤，自身调节一般是指，过压电路是在反馈环路出现问题的时候，控制输出电压不至于太高，或者是关闭开关电源控制，来避免输出电解电容与后级的用电设备损坏。
那我们就要知道当过压时，是限制电压不要超过一个电压还是要求关闭电源。
只有知道了要求后就根据要求来设计电路。
图1是输出保护电路的一种，这种电路应用非常多，他是用TL431与光耦的搭配，靠光耦的导通来控制原边的控制芯片停机，实现过于保护，的他的好处是过压保护电压精度高，一般应用到后级需要严格控制电源的电源。
他的成本是比较高的。
图2也是一种输出保护电路，这种电路就是在上一个电路的基础上进行了变动，原理是本来利用TL431来检测输出电压的电路改成了一个稳压管，稳压管的精度是没有TL431高的，但是价格比TL431便宜，这也就是他的优势，缺点是他的精度不高，对于这种电路一般应用在没有要求具体多少电压过压的电源，就是在出现过压的时候起到一个保护电解电容的作用，不至于电解电容坏。
上面的两种方法，我们一直看到有一个光耦的存在，这是应为我们的电源是隔离的原因，但是光耦的价格也是不便宜的。
如果不需要过压精度很高，那么我们是不是可以想办法吧光耦去除，而且是能检测输出电压的办法，是不是最好了，那有什么好的办法了，隔离不用光耦，我们是不是就想到用互感器等磁芯器件，但是这又违背了价格便宜的问题，最好是在不增加其他器件的基础上就能实现过压保护功能。
隔离电源我们都会有一个隔离变压器，这是每一个开关电源都有的，那么我们是不是可以利用这一个开关变压器来实现，我们知道电源是有VCC绕组，我们能不能用VCC绕组来实现过压保护了，肯定是可以的，只是精度与一致性不好，但是价格便宜，如果在你的接受范围内的话，是不是很好。
那么就有了下面的电路图，下面Latch脚是芯片检测过压的脚。
上面的三种电路都是对于电源自身反馈环路有问题的时才有作用，那要是输出电压被外电压强制提高怎么办了,很多的时候就想到了，看下面的图，是不是增加了一个TVS，这一个TVS 只能够钳位过压非常短的时间，要是长时间的，可能会坏，但是他的价格便宜。
开关电源保护电路1 引言评价开关电源的质量指标应该是以安全性、可靠性为第一原则。
在电气技术指标满足正常使用要求的条件下，为使电源在恶劣环境及突发故障情况下安全可靠地工作，必须设计多种保护电路，比如防浪涌的软启动，防过压、欠压、过热、过流、短路、缺相等保护电路。
2 开关电源常用的几种保护电路2.1 防浪涌软启动电路开关电源的输入电路大都采用电容滤波型整流电路，在进线电源合闸瞬间，由于电容器上的初始电压为零，电容器充电瞬间会形成很大的浪涌电流，特别是大功率开关电源，采用容量较大的滤波电容器，使浪涌电流达100A以上。
在电源接通瞬间如此大的浪涌电流，重者往往会导致输入熔断器烧断或合闸开关的触点烧坏，整流桥过流损坏；轻者也会使空气开关合不上闸。
上述现象均会造成开关电源无法正常工作，为此几乎所有的开关电源都设置了防止流涌电流的软启动电路，以保证电源正常而可靠运行。
图1是采用晶闸管V和限流电阻R1组成的防浪涌电流电路。
在电源接通瞬间，输入电压经整流桥（D1～D4）和限流电阻R1对电容器C充电，限制浪涌电流。
当电容器C充电到约80％额定电压时，逆变器正常工作。
经主变压器辅助绕组产生晶闸管的触发信号，使晶闸管导通并短路限流电阻R1，开关电源处于正常运行状态。
图1 采用晶闸管和限流电阻组成的软启动电路图2是采用继电器K1和限流电阻R1构成的防浪涌电流电路。
电源接通瞬间，输入电压经整流（D1～D4）和限流电阻R1对滤波电容器C1充电，防止接通瞬间的浪涌电流，同时辅助电源V cc经电阻R2对并接于继电器K1线包的电容器C2充电，当C2上的电压达到继电器K1的动作电压时，K1动作，其触点K1.1闭合而旁路限流电阻R1，电源进入正常运行状态。
限流的延迟时间取决于时间常数（R2C2），通常选取为0.3～0.5s。
为了提高延迟时间的准确性及防止继电器动作抖动振荡，延迟电路可采用图3所示电路替代RC延迟电路。
图2 采用继电器K1和限流电阻构成的软启动电路图3 替代RC的延迟电路2.2 过压、欠压及过热保护电路进线电源过压及欠压对开关电源造成的危害，主要表现在器件因承受的电压及电流应力超出正常使用的范围而损坏，同时因电气性能指标被破坏而不能满足要求。
开关电源原理一、 开关电源的电路组成：PWM①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
① 输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4为安规电容，L2、L3为差模电感。
② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
三、 功率变换电路：1、MOS 管的工作原理：目前应用最广泛的绝缘栅场效应管是MOSFET （MOS 管），是利用半导体表面的电声效应进行工作的。
也称为表面场效应器件。
由于它的栅极处于不导电状态，所以输入电阻可以大大提高，5来改变半导体表面感生电2、常见的原理图：3、工作原理：R4、C3、R5、R6、C4、D1、D2组成缓冲器，和开关MOS 管并接，使开关管电压应力减少，EMI 减少，不发生二次击穿。
开关电源电路以及各功能电路详解一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：二、输入电路的原理及常见电路[：1、AC输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、DC输入滤波电路原理：①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4为安规电容，L2、L3为差模电感。
② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
UC3842开关电源各功能电路详解一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM 控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：二、输入电路的原理及常见电路1、AC 输入整流滤波电路原理：① 防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。
② 输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对 C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③ 整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、 DC 输入滤波电路原理：① 输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4 为安规电容，L2、L3为差模电感。
② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于 C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使 Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
开关电源组成各部分详解一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器EMI、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成;辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等;开关电源的电路组成方框图如下：二、输入电路的原理及常见电路1、AC 输入整流滤波电路原理：① 防雷电路：当有雷击,产生高压经电网导入电源时,由MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进行保护;当加在压敏电阻两端的电压超过其工作电压时,其阻值降低,使高压能量消耗在压敏电阻上,若电流过大,F1、F2、F3 会烧毁保护后级电路;② 输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制,防止对电源干扰,同时也防止电源本身产生的高频杂波对电网干扰;当电源开启瞬间,要对 C5充电,由于瞬间电流大,加RT1热敏电阻就能有效的防止浪涌电流;因瞬时能量全消耗在RT1电阻上,一定时间后温度升高后RT1阻值减小RT1是负温系数元件,这时它消耗的能量非常小,后级电路可正常工作;③ 整流滤波电路：交流电压经BRG1整流后,经C5滤波后得到较为纯净的直流电压;若C5容量变小,输出的交流纹波将增大;2、 DC 输入滤波电路原理：① 输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制,防止对电源干扰,同时也防止电源本身产生的高频杂波对电网干扰;C3、C4 为安规电容,L2、L3为差模电感;② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路;在起机的瞬间,由于 C6的存在Q2不导通,电流经RT1构成回路;当C6上的电压充至Z1的稳压值时Q2导通;如果C8漏电或后级电路短路现象,在起机的瞬间电流在RT1上产生的压降增大,Q1导通使 Q2没有栅极电压不导通,RT1将会在很短的时间烧毁,以保护后级电路;三、功率变换电路1、 MOS管的工作原理：目前应用最广泛的绝缘栅场效应管是MOSFETMOS管,是利用半导体表面的电声效应进行工作的;也称为表面场效应器件;由于它的栅极处于不导电状态,所以输入电阻可以大大提高,最高可达105欧姆,MOS管是利用栅源电压的大小,来改变半导体表面感生电荷的多少,从而控制漏极电流的大小;2、常见的原理图：3、工作原理：R4、C3、R5、R6、C4、D1、D2组成缓冲器,和开关MOS管并接,使开关管电压应力减少,EMI减少,不发生二次击穿;在开关管Q1关断时,变压器的原边线圈易产生尖峰电压和尖峰电流,这些元件组合一起,能很好地吸收尖峰电压和电流;从R3测得的电流峰值信号参与当前工作周波的占空比控制,因此是当前工作周波的电流限制;当R5上的电压达到1V时,UC3842停止工作,开关管Q1立即关断 ; R1和Q1中的结电容CGS、CGD一起组成RC网络,电容的充放电直接影响着开关管的开关速度;R1过小,易引起振荡,电磁干扰也会很大；R1过大,会降低开关管的开关速度;Z1通常将MOS管的GS电压限制在18V以下,从而保护了MOS管; Q1的栅极受控电压为锯形波,当其占空比越大时,Q1导通时间越长,变压器所储存的能量也就越多；当Q1截止时,变压器通过D1、D2、R5、R4、C3释放能量,同时也达到了磁场复位的目的,为变压器的下一次存储、传递能量做好了准备;IC根据输出电压和电流时刻调整着⑥脚锯形波占空比的大小,从而稳定了整机的输出电流和电压; C4和R6为尖峰电压吸收回路;4、推挽式功率变换电路：Q1和Q2将轮流导通;5、有驱动变压器的功率变换电路：T2为驱动变压器,T1为开关变压器,TR1为电流环;四、输出整流滤波电路：1、正激式整流电路：T1为开关变压器,其初极和次极的相位同相;D1为整流二极管,D2为续流二极管,R1、C1、R2、C2为削尖峰电路;L1为续流电感,C4、L2、C5组成π型滤波器;2、反激式整流电路：T1为开关变压器,其初极和次极的相位相反;D1为整流二极管,R1、C1为削尖峰电路;L1为续流电感,R2为假负载,C4、L2、C5组成π型滤波器;3、同步整流电路：工作原理：当变压器次级上端为正时,电流经 C2、R5、R6、R7使Q2导通,电路构成回路,Q2 为整流管;Q1栅极由于处于反偏而截止;当变压器次级下端为正时,电流经C3、R4、R2使 Q1导通,Q1为续流管;Q2栅极由于处于反偏而截止;L2为续流电感,C6、L1、C7组成π 型滤波器;R1、C1、R9、C4为削尖峰电路;五、稳压环路原理1、反馈电路原理图：2、工作原理：当输出U0升高,经取样电阻R7、R8、R10、VR1分压后,U1③脚电压升高,当其超过U1②脚基准电压后U1①脚输出高电平,使Q1导通,光耦OT1发光二极管发光,光电三极管导通,UC3842①脚电位相应变低,从而改变U1⑥脚输出占空比减小,U0降低; 当输出U0降低时,U1③脚电压降低,当其低过U1②脚基准电压后U1①脚输出低电平,Q1不导通,光耦OT1发光二极管不发光,光电三极管不导通,UC3842①脚电位升高,从而改变U1⑥脚输出占空比增大,U0降低;周而复始,从而使输出电压保持稳定;调节VR1可改变输出电压值;反馈环路是影响开关电源稳定性的重要电路;如反馈电阻电容错、漏、虚焊等,会产生自激振荡,故障现象为：波形异常,空、满载振荡,输出电压不稳定等;六、短路保护电路1、在输出端短路的情况下,PWM控制电路能够把输出电流限制在一个安全范围内,它可以用多种方法来实现限流电路,当功率限流在短路时不起作用时,只有另增设一部分电路;2、短路保护电路通常有两种,下图是小功率短路保护电路,其原理简述如下：当输出电路短路,输出电压消失,光耦OT1不导通,UC3842①脚电压上升至5V左右,R1与R2的分压超过TL431基准,使之导通,UC3842⑦脚VCC电位被拉低,IC停止工作;UC3842停止工作后①脚电位消失,TL431不导通UC3842⑦脚电位上升,UC3842重新启动,周而复始;当短路现象消失后,电路可以自动恢复成正常工作状态;3、下图是中功率短路保护电路,其原理简述如下：当输出短路,UC3842①脚电压上升,U1 ③脚电位高于②脚时,比较器翻转①脚输出高电位,给C1充电,当C1两端电压超过⑤脚基准电压时U1⑦脚输出低电位,UC3842①脚低于1V,UCC3842 停止工作,输出电压为0V,周而复始,当短路消失后电路正常工作;R2、C1是充放电时间常数, 阻值不对时短路保护不起作用;4、下图是常见的限流、短路保护电路;其工作原理简述如下：当输出电路短路或过流,变压器原边电流增大,R3 两端电压降增大,③脚电压升高,UC3842⑥脚输出占空比逐渐增大,③脚电压超过1V时,UC3842关闭无输出;5、下图是用电流互感器取样电流的保护电路,有着功耗小,但成本高和电路较为复杂,其工作原理简述如下：输出电路短路或电流过大,TR1次级线圈感应的电压就越高,当UC3842③脚超过1伏,UC3842 停止工作,周而复始,当短路或过载消失,电路自行恢复;七、输出端限流保护上图是常见的输出端限流保护电路,其工作原理简述如上图：当输出电流过大时,RS锰铜丝两端电压上升,U1③脚电压高于②脚基准电压,U1①脚输出高电压,Q1导通,光耦发生光电效应,UC3842①脚电压降低,输出电压降低,从而达到输出过载限流的目的;八、输出过压保护电路的原理输出过压保护电路的作用是：当输出电压超过设计值时,把输出电压限定在一安全值的范围内;当开关电源内部稳压环路出现故障或者由于用户操作不当引起输出过压现象时,过压保护电路进行保护以防止损坏后级用电设备;应用最为普遍的过压保护电路有如下几种：1、可控硅触发保护电路：如上图,当Uo1输出升高,稳压管Z3击穿导通,可控硅SCR1的控制端得到触发电压,因此可控硅导通;Uo2电压对地短路,过流保护电路或短路保护电路就会工作,停止整个电源电路的工作;当输出过压现象排除,可控硅的控制端触发电压通过R对地泄放,可控硅恢复断开状态;2、光电耦合保护电路：如上图,当Uo有过压现象时,稳压管击穿导通,经光耦OT2R6到地产生电流流过,光电耦合器的发光二极管发光,从而使光电耦合器的光敏三极管导通;Q1基极得电导通, 3842的③脚电降低,使IC关闭,停止整个电源的工作,Uo为零,周而复始,;3、输出限压保护电路：输出限压保护电路如下图,当输出电压升高,稳压管导通光耦导通,Q1基极有驱动电压而道通,UC3842③电压升高,输出降低,稳压管不导通,UC3842③电压降低,输出电压升高;周而复始,输出电压将稳定在一范围内取决于稳压管的稳压值;4、输出过压锁死电路：图A的工作原理是,当输出电压Uo升高,稳压管导通,光耦导通,Q2基极得电导通,由于Q2的导通Q1基极电压降低也导通,Vcc电压经R1、Q1、R2使Q2始终导通,UC3842③脚始终是高电平而停止工作;在图B中,UO升高U1③脚电压升高,①脚输出高电平,由于D1、R1的存在,U1①脚始终输出高电平Q1始终导通,UC3842①脚始终是低电平而停止工作;正反馈九、功率因数校正电路PFC1、原理示意图：2、工作原理：输入电压经L1、L2、L3等组成的EMI滤波器,BRG1整流一路送PFC电感,另一路经R1、R2分压后送入PFC控制器作为输入电压的取样,用以调整控制信号的占空比,即改变Q1的导通和关断时间,稳定PFC输出电压;L4是PFC电感,它在Q1导通时储存能量,在Q1关断时施放能量;D1是启动二极管;D2是PFC整流二极管,C6、C7滤波;PFC电压一路送后级电路,另一路经R3、R4分压后送入PFC 控制器作为PFC输出电压的取样,用以调整控制信号的占空比,稳定PFC输出电压;十、输入过欠压保护1、原理图：2、工作原理：AC输入和DC输入的开关电源的输入过欠压保护原理大致相同;保护电路的取样电压均来自输入滤波后的电压; 取样电压分为两路,一路经R1、R2、R3、R4分压后输入比较器3脚,如取样电压高于2脚基准电压,比较器1脚输出高电平去控制主控制器使其关断,电源无输出;另一路经R7、R8、R9、R10分压后输入比较器6脚,如取样电压低于5脚基准电压,比较器7脚输出高电平去控制主控制器使其关断,电源无输出;。
输入欠压保护电路输入欠压保护电路一1、概述（电路类别、实现主要功能描述）：该电路属于输入欠压电路，当输入电压低于保护电压时拉低控制芯片的供电Vcc，从而关闭输出。
2、电路组成（原理图）：3、工作原理分析(主要功能、性能指标及实现原理):当电源输入电压高于欠压保护设定点时，A点电压高于U4的Vref，U4导通，B点电压为低电平，Q4导通，Vcc供电正常；当输入电压低于保护电压时，A点电压低于U4的Vref，U4截止，B点电压为高电平，Q4截止，从而Vcc没有电压，此时Vref也为低电平，当输入电压逐渐升高时，A点电压也逐渐升高，当高于U4的Vref，模块又正常工作。
R4可以设定欠压保护点的回差。
4、电路的优缺点该电路的优点：电路简单，保护点精确缺点：成本较高。
5、应用的注意事项：使用时注意R1，R2的取值，有时候需要两个电阻并联才能得到需要的保护点。
还需要注意R1，R2的温度系数，否则高低温时，欠压保护点相差较大。
输入欠压保护电路二1、概述（电路类别、实现主要功能描述）：输入欠压保护电路。
当输入电压低于设定欠压值时，关闭输出；当输入电压升高到设定恢复值时，输出自动恢复正常。
2、电路组成（原理图）：3、工作原理分析(主要功能、性能指标及实现原理):输入电压在正常工作范围内时， Va大于VD4的稳压值，VT4导通，Vb为0电位，VT5截止，此时保护电路不起作用；当输入电压低于设定欠压值时，Va小于VD4的稳压值，VT4截止，Vb为高电位，VT5导通，将COMP（芯片的1脚）拉到0电位，芯片关闭输出，从而实现了欠压保护功能。
R21、VT6、R23组成欠压关断、恢复时的回差电路。
当欠压关断时,VT6导通，将R21与R2并联，；恢复时，VT6截止，，回差电压即为(Vin’-Vin)。
4、电路的优缺点优点：电路形式简单，成本较低。
缺点：因稳压管VD4批次间稳压值的差异，导致欠压保护点上下浮动，大批量生产时需经常调试相关参数。
5、应用的注意事项：VD4应该选温度系数较好的稳压管，需调试的元件如R2应考虑多个并联以方便调试。
输出过压保护电路输出过压保护电路一1、概述（电路类别、实现主要功能描述）：输出过压保护电路。
当有高于正常输出电压范围的外加电压加到输出端或电路本身故障（开环或其他）导致输出电压高于稳压值时，此电路会将输出电压钳位在设定值。
2、电路组成（原理图）：3、工作原理分析(主要功能、性能指标及实现原理):输出过压时，加在VD3上的电压大于其稳压值时，VD3导通，输出电压被钳位，同时通过IC4向原边反馈。
4、电路的优缺点优点：电路形式简单，成本较低。
缺点：因稳压管VD3批次间稳压值的差异，导致过压钳位点上下浮动，大批量生产时需经常调试相关参数。
5、应用的注意事项：VD3应该选温度系数较好的稳压管，需调试的元件如R32应考虑多个并联以方便调试。
当过压保护电路起作用时，电路处于非正常工作状态。
对于有输出电压上下调功能的电路，过压保护点应大于输出电压上调最大值。
输出过压保护电路二1、概述（电路类别、实现主要功能描述）：输出过压保护电路。
当有高于正常输出电压范围的外加电压加到输出端或电路本身故障（开环或其他）导致输出电压高于正常值时，此电路会将输出电压稳定在设定值。
3、工作原理分析(主要功能、性能指标及实现原理):输出过压时，Va>Vref，IC3导通，通过IC4向原边反馈,输出电压稳定在设定的过压保护值。
4、电路的优缺点优点：输出过压保护值可以精确设置。
缺点：相对稳压管钳位方式成本稍高一些。
5、应用的注意事项：当过压保护电路起作用时，电路处于非正常工作状态。
对于有输出电压上下调功能的电路，过压保护点应大于输出电压上调最大值。
过压保护自锁控制电路1、概述（电路类别、实现主要功能描述）：在电源系统中，当反馈回路失效时，输出电压不受控，电压升高超出规定范围，此时过高的输出电压有可能造成后续电器设备的损坏。
为解决这问题，通常在电源中增加过压保护电路。
过压保护的方式一般有三种。
A、钳位型：当反馈失效时，通过过压钳位电路将输出电压钳位在一个定值。
B、间歇保护型：当反馈失效时，通过保护电路使输出电压来回重启，输出电压的最高点为过压保护点。
C、自锁型：当输出电压达到过压保护点时，电路动作，关闭PWM使模块无输出。
在排除故障后再重启电源输出才正常供电。
下述电路为自锁型控制电路。
3、工作原理分析(主要功能、性能指标及实现原理):上图中为隔离的自锁型控制电路。
当过压保护信号CONTROL端给出一个高电平时，U1中的三极管导通，VCC为整个电路的供电端。
Vcc经R5给Q2一个基极电流，Q1导通并进入饱和状态，SHUT端被Q2拉至低电平，PWM关闭电源无输出。
Q2同时控制Q1的导通。
当 Q2导通时，Q1的基极电流经R2到地，Q1导通，经R3再提供一个基极电流给Q2，维持Q2的导通。
Q1及R1、R2、R3构成了Q2的正反馈电路。
4、电路的优缺点优点：可有效的进行自锁保护，整个电路等效于一个可控硅。
缺点：整个电路需要一个固定的Vcc。
当PWM电源端无供电时，也需保证上图中VCC电压的存在。
5、应用的注意事项：1．此电路要有持续的供电自锁才有效。
2．此电路不宜使用在无人值守的电源系统里。
过温保护电路1、概述（电路类别、实现主要功能描述）：该电路属于过温保护电路，但温度高于设定的保护点时，关闭模块输出，当温度恢复后自动开启模块。
2、电路组成（原理图）：3、工作原理分析(主要功能、性能指标及实现原理):稳压管给U103MAX6501提供5V电压，温度正常时，U103的五脚输出高电平，当温度超过保护点时U103的五脚输出低电平，当温度恢复后，U103的五脚输出高电平。
4、电路的优缺点该电路的优点：电路简单，精确度高。
缺点：成本较高。
5、应用的注意事项：5.1 MAX6501的3脚和1脚相连时，回差温度是10℃，当其3脚和地相连时，回差温度是2℃。
5.2 MAX6501的供电电压不能超过7V，否则会损坏。
5.3 MAX6501一定要放置在最热部分的附近。
过温保护电路-热敏电阻1、概述（电路类别、实现主要功能描述）：本电路采用热敏电阻检测基板温度，热敏电阻阻值随基板温度变化而变化，热敏电阻阻值的变化导致运放输入电压变化，从而实现运放的翻转控制PWM芯片的输出，进而将模块关闭。
2、电路组成（原理图）：3、工作原理分析(主要功能、性能指标及实现原理，关键参数计算分析)：R99热敏电阻是负温度系数热敏电阻，常温时，R99=100k，R99与R94的分压0.45V为U2运放的负输入，远低于运放的正输入2.5V（R23与R97分压），因此运放的输出是高电平，对LM5025的SS端无影响，模块正常工作。
随着基板温度升高，R99电阻阻值减小，当减小到一定值时，使得运放的负输入大于正输入时，运放输出低电平，将LM5025的SS拉低，从而关闭模块输出；温度保护点可以适当调整R94，R23，R97的阻值而相应地调整。
模块关闭输出后（过温保护），基板温度会降低，R99阻值会增大，运放的负输入会降低，为使运放的正常翻转，引入电阻R98，原理是运放输出低后，R98相当于与R97并联，将运放的基准变低，拉开运放正负输入的电压间距，从而实现温度回差。
比如基板温度90℃时保护，80℃时开启。
4、关键参数计算分析4.1 运放正输入电压：VR97=Vref2=5/（1+R23/R97）=5/（1+10/10）=2.5V4.2 运放负输入电压VR94+0.007=VR97=5*R94/(R99+R94）+0.007,4.3 得出温度保护时热敏电阻的阻值：R99（t）=（Vref*R24/（Vref*R97/（R23+R97）-0.007））-R944.4 考虑容差时的计算见下表：4.5 过温保护时，R99的值4.6 R99-SDNT2012X104J4250HT(F)是负温度系数的热敏电阻，25°C时100k，过温保护时阻值10k左右（见上表），计算温度为：Rt=R*e(B(1/T1-1/T2)) T1=1/(ln(Rt/R)/B+1/T2))T2:常温25°C，上式中T2=273.15+25=298.15；B：4250±3%；R：25°C时的电阻值，100k，计算出的T1值也是加了273.15后的值，因此下表中t1=T1-273.15，是摄氏度。
Rt：温度变化后的阻值，10k，9.704k，10.304k，见上表4.7 回差运放输出低后，电阻R98（51k）就并在R97上，将基准拉低，新的基准电压Vref1=Vref*（R98//R97）/（R23+R98//R97）=2.28V 达到2.44V时，R99的阻值R99=Vref*R94/Vref1-R94=11.9k R99达到10.49k时，温度按下表计算温度回差=82.6-77.3=5.3℃5、电路的优缺点优点: 温度保护点及温度回差很容进行调整缺点：温度准确度偏低电路比采用温度开关略复杂温度保护时反映的是热敏电阻附近的基板温度，不能反映模块的最高器件的温度，不过这可以在设计时解决，比如基板温度在90℃保护，实际板上器件最高温度已达130℃，就可以适当调整温度保护点，从而起到保护作用。
6、应用的注意事项尽量将热敏电阻放置在发热器件附近。
