参考答案第一章习题解答1.1 解:测量是人类认识和改造世界的一种重要手段。
测量是通过实验方法对客观事物取得定量数据的过程。
其实测量和我们每个人都有着密切的联系,人们或多或少都对它有一定的了解。
关于测量的科学定义,可以从狭义和广义两个方面进行阐述。
狭义而言,测量是为了确定被测对象的量值而进行的实验过程。
在测量过程中,人们借助专门的设备,把被测对象直接或间接地与同类已知单位进行比较,取得用数值和单位共同表示的测量结果。
广义而言,测量不仅对被测的物理量进行定量的测量,而且包括对更广泛的被测对象进行定性、定位的测量。
例如,故障诊断、无损探伤、遥感遥测、矿藏勘探、地震源测定、卫星定位等。
电子测量是泛指以电子技术为基本手段的一种测量技术。
它是测量学和电子学互相结合的产物;也是在科学研究、生产和控制中,人们为了对被测对象所包含的信息进行定性分析、定量掌握所采取的一系列电子技术措施;是分析事物,做出有关判断和决策的依据。
在电子测量过程中,以电子技术理论为依据,以电子测量仪器为手段,对各种电量、电信号、电路特性和元器件参数进行测量,还可以通过传感器对各种非电量进行测量。
严格地讲,电子测量是指利用电子技术对电子学中有关物理量所进行的测量。
1.2 解:电子测量的范围十分广泛,从狭义上来看,对电子学中电的量值的测量是最基本、最直接的电子测量,其内容有以下几个方面:(1)电能量的测量,如测量电流、电压、功率等。
(2)电子元件和电路参数的测量,如测量电阻、电容、电感、品质因数及电子器件的其他参数等。
(3)电信号的特性和质量的测量,如测量信号的波形、频谱、调制度、失真度、信噪比等。
(4)基本电子电路特性的测量,如测量滤波器的截止频率和衰减特性等。
(5)特性曲线的测量,如测量放大器幅频特性曲线与相频特性曲线等。
1.3 解:精密度(δ)说明仪表指示值的分散性,表示在同一测量条件下对同一被测量进行多次测量时,得到的测量结果的分散程度。
电子测量技术基础课后习题答案(第二版)电子测量技术基础习题一1.1表述名词:①测量;②电子测量。
答:测量是为确定被测对象的量值而进行的实验过程。
在这个过程中,人们借助专门的设备,把被测量与标准的同类单位量进行比较,从而确定被测量与单位量之间的数值关系,最后用数值和单位共同表示测量结果。
从广义上说,凡是利用电子技术进行的测量都可以说是电子测量;从狭义上说,电子测量是指在电子学中测量有关电的量值的测量。
1.2描述轻易测量、间接测量、女团测量的特点,并各举一两个测量实例。
答:直接测量:它是指直接从测量仪表的读数获取被测量量值的方法。
如:用电压表测量电阻两端的电压,用电流表测量电阻中的电流。
间接测量:利用轻易测量的量与被测量之间的函数关系,间接获得被测量量值的测量方法。
例如:用伏安法测量电阻消耗的直流功率p,可以通过轻易测量电压u,电流i,而后根据函数关系p=ui,经过排序,间接赢得电阻消耗的功耗p;用伏安法测量电阻。
组合测量:当某项测量结果需用多个参数表达时,可通过改变测试条件进行多次测量,根据测量量与参数间的函数关系列出方程组并求解,进而得到未知量,这种测量方法称为组合测量。
例如,电阻器电阻温度系数的测量。
1.3表述偏差式、零位式和微差式测量法的含义,并列出测量实例。
答:偏差式测量法:在测量过程中,用仪器仪表指针的位移(偏差)表示被测量大小的测量方法,称为偏差式测量法。
例如使用万用表测量电压、电流等。
零位式测量法:测量时用被测量与标准量相比较,用零示器命令被测量与标准量成正比(均衡),从而赢得被测量从而赢得被测量。
例如利用惠斯登电桥测量电阻。
微差式测量法:通过测量待测量与基准量之差来得到待测量量值。
如用微差法测量直流稳压源的稳定度。
1.4描述电子测量的主要内容。
请问:电子测量内容包含:(1)电能量的测量例如:电压,电流电功率等;(2)电信号的特性的测量例如:信号的波形和失真度,频率,增益,阳入制度等;(3)元件和电路参数的测量例如:电阻,电容,电感,电阻,品质因数,电子器件的参数等:(4)电子电路性能的测量例如:压缩倍数,膨胀量,灵敏度,噪声指数,幅频特性,相频特性曲线等。

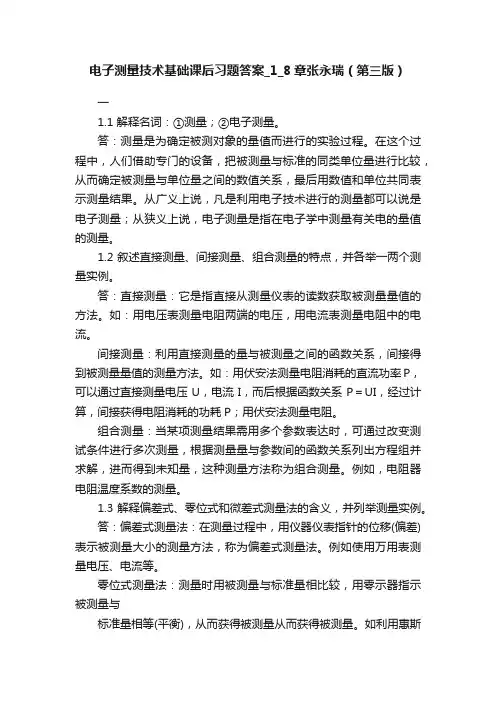

电子测量技术基础课后习题答案_1_8章张永瑞(第三版)一1.1 解释名词:①测量;②电子测量。
答:测量是为确定被测对象的量值而进行的实验过程。
在这个过程中,人们借助专门的设备,把被测量与标准的同类单位量进行比较,从而确定被测量与单位量之间的数值关系,最后用数值和单位共同表示测量结果。
从广义上说,凡是利用电子技术进行的测量都可以说是电子测量;从狭义上说,电子测量是指在电子学中测量有关电的量值的测量。
1.2 叙述直接测量、间接测量、组合测量的特点,并各举一两个测量实例。
答:直接测量:它是指直接从测量仪表的读数获取被测量量值的方法。
如:用电压表测量电阻两端的电压,用电流表测量电阻中的电流。
间接测量:利用直接测量的量与被测量之间的函数关系,间接得到被测量量值的测量方法。
如:用伏安法测量电阻消耗的直流功率P,可以通过直接测量电压U,电流I,而后根据函数关系P=UI,经过计算,间接获得电阻消耗的功耗P;用伏安法测量电阻。
组合测量:当某项测量结果需用多个参数表达时,可通过改变测试条件进行多次测量,根据测量量与参数间的函数关系列出方程组并求解,进而得到未知量,这种测量方法称为组合测量。
例如,电阻器电阻温度系数的测量。
1.3 解释偏差式、零位式和微差式测量法的含义,并列举测量实例。
答:偏差式测量法:在测量过程中,用仪器仪表指针的位移(偏差)表示被测量大小的测量方法,称为偏差式测量法。
例如使用万用表测量电压、电流等。
零位式测量法:测量时用被测量与标准量相比较,用零示器指示被测量与标准量相等(平衡),从而获得被测量从而获得被测量。
如利用惠斯登电桥测量电阻。
微差式测量法:通过测量待测量与基准量之差来得到待测量量值。
如用微差法测量直流稳压源的稳定度。
1.4 叙述电子测量的主要容。
答:电子测量容包括:(1)电能量的测量如:电压,电流电功率等;(2)电信号的特性的测量如:信号的波形和失真度,频率,相位,调制度等;(3)元件和电路参数的测量如:电阻,电容,电感,阻抗,品质因数,电子器件的参数等:(4)电子电路性能的测量如:放大倍数,衰减量,灵敏度,噪声指数,幅频特性,相频特性曲线等。

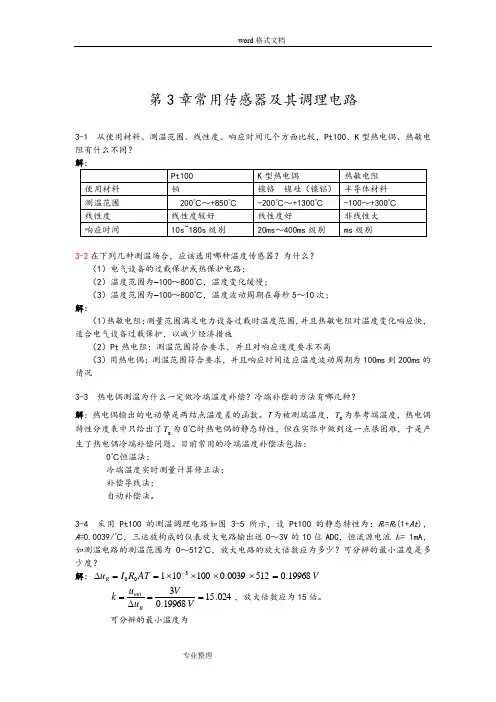

第3章常用传感器及其调理电路3-1 从使用材料、测温范围、线性度、响应时间几个方面比较,Pt100、K 型热电偶、热敏电阻有什么不同? 镍铬镍硅(镍铝) 200℃~+850℃3-2在下列几种测温场合,应该选用哪种温度传感器?为什么?(1)电气设备的过载保护或热保护电路;(2)温度范围为-100~800℃,温度变化缓慢;(3)温度范围为-100~800℃,温度波动周期在每秒5~10次;解:(1)热敏电阻;测量范围满足电力设备过载时温度范围,并且热敏电阻对温度变化响应快,适合电气设备过载保护,以减少经济措施(2)Pt 热电阻;测温范围符合要求,并且对响应速度要求不高(3)用热电偶;测温范围符合要求,并且响应时间适应温度波动周期为100ms 到200ms 的情况3-3 热电偶测温为什么一定做冷端温度补偿?冷端补偿的方法有哪几种?解:热电偶输出的电动势是两结点温度差的函数。
T 为被测端温度,0T 为参考端温度,热电偶特性分度表中只给出了0T 为0℃时热电偶的静态特性,但在实际中做到这一点很困难,于是产生了热电偶冷端补偿问题。
目前常用的冷端温度补偿法包括:0℃恒温法;冷端温度实时测量计算修正法;补偿导线法;自动补偿法。
3-4 采用Pt100的测温调理电路如图3-5所示,设Pt100的静态特性为:R t =R 0(1+At ),A =0.0039/℃,三运放构成的仪表放大电路输出送0~3V 的10位ADC ,恒流源电流I 0= 1mA ,如测温电路的测温范围为0~512℃,放大电路的放大倍数应为多少?可分辨的最小温度是多少度?解:V AT R I u R 19968.05120039.010*******=⨯⨯⨯⨯==∆-024.1519968.03==∆=V V u u k R out ,放大倍数应为15倍。
可分辨的最小温度为C Ak R I u T T out ︒=-⨯⨯⨯⨯=-=-=∆-5.012150039.010010131212103100010max3-5 霍尔电流传感器有直测式和磁平衡式两种,为什么说后者的测量精度更高?解:霍尔直测式电流传感器按照安培环路定理,只要有电流I C 流过导线,导线周围会产生磁场,磁场的大小与流过的电流I C 成正比,由电流I C 产生的磁场可以通过软磁材料来聚磁产生磁通Φ=BS ,那么加有激励电流的霍尔片会产生霍尔电压U H 。
不出来的。
习题22-1 在图2-1所示的正弦交流电路中,电压表的读数为V 220U =,电流表的读数为A 10I =,频率Hz 50=f ,相位上u 超前i 为︒=30ϕ。
试写出u 与i 的三角函数式、相量式,并画出相量图及波形图。
解:设U 为参考正弦量,即其初相角︒=0u ψ,则电流的初相角︒-=30i ψ,角频率s rad f /3145014.322=⨯⨯==πω,电压的最大值为V 22202==U U m ,电流的最大值为A 2102==I I m ,则电压u 与电流i 的三角函数式为V 314s i n 2220)s i n (t t U u u m =+=ψω A )30314sin(210)sin(︒-=+=t t I i i m ψω相量式为 V 0220︒∠=UA 3010︒-∠=I其相量图和波形图如题2-1图(a )和题2-1图(b )所示。
2-2 已知电流A )3j 4(1+=I ,A )8j 6(2-=I ,V )100j 100(+=U 。
求:① 213I I I += ;214I I I -= ;31I U Z = ;② 电流1I 、2I 、3I 、4I 及电压U的有效值;③ 电压与各电流的相位差1ϕ 、2ϕ 、3ϕ 、4ϕ ;④ 画出电流1I 、2I 、3I 、4I 及电压U 的相量图;⑤题2-1图题2-1图(a)不出来的。
瞬时值1i 、2i 、3i 、4i 及u 。
解:①A 6.2618.115j 108j 63j 4213︒-∠=-=-++=+=I I I A 3.10018.1111j 2)8j 6(3j 4214︒∠=+-=--+=-=I I I Ω︒∠=︒-∠︒∠=︒-∠+==6.7165.126.2618.11454.1416.2618.11100j 10031I U Z②A 51=I ;A 102=I ;A 18.113=I ;A 18.114=I ;V 4.141=U ③︒==-3743tg11ψ;︒-=-=-5368tg 12ψ;︒-=6.263ψ;︒=3.1004ψ;︒=45u ψ,故电压与各电流的相位差为︒=︒-︒=-=8374511ψψϕu ︒=︒--︒=-=98)53(4522ψψϕu ︒=︒--︒=-=6.71)6.26(4533ψψϕu ︒-=︒-︒=-=3.553.1004544ψψϕu④电流1I 、2I 、3I 、4I 及电压U 的相量图如题2-2图所示。
电子测量课后习题答案电子测量是电子工程领域中的一个重要分支,它涉及到对电子信号的各种参数进行准确测量。
以下是一些电子测量课后习题的答案示例,供同学们参考:习题一:解释什么是数字多用表,并说明其主要功能。
数字多用表是一种多功能的电子测量仪器,它能够测量电压、电流、电阻等多种电子参数。
其主要功能包括:1. 直流电压测量:测量电路中的直流电压。
2. 交流电压测量:测量电路中的交流电压。
3. 电阻测量:测量电路元件的电阻值。
4. 电流测量:测量电路中的电流。
5. 电容测量:测量电路中的电容值。
6. 二极管测试:检测二极管的正向压降。
7. 温度测量:测量温度传感器输出的电压值。
习题二:简述示波器的基本工作原理。
示波器是一种用于观察和测量电信号波形的仪器。
其基本工作原理如下:1. 信号输入:将待测信号通过探头输入到示波器。
2. 垂直放大:信号通过垂直放大器放大,以适应屏幕显示。
3. 水平扫描:水平扫描产生周期性的扫描线,与输入信号同步。
4. 显示:经过放大和扫描的信号在屏幕上形成波形,供观察和分析。
习题三:解释什么是频率计,并说明其应用。
频率计是一种测量周期性信号频率的仪器。
其应用包括:1. 测试电子设备的时钟频率。
2. 测量无线电信号的频率。
3. 校准其他测量仪器的频率响应。
4. 在实验室中测量实验信号的频率特性。
习题四:如何使用万用表测量电路中的电流?使用万用表测量电路中的电流步骤如下:1. 选择适当的电流测量范围。
2. 断开待测电路。
3. 将万用表设置为电流测量模式。
4. 将万用表串联到电路中。
5. 闭合电路,观察万用表读数。
习题五:什么是信号发生器,它有哪些类型?信号发生器是一种产生特定频率和波形的电子信号的设备。
其类型包括:1. 正弦波信号发生器:产生正弦波形的信号。
2. 方波信号发生器:产生方波形的信号。
3. 脉冲信号发生器:产生脉冲波形的信号。
4. 函数信号发生器:可以产生多种波形的信号。
请注意,以上内容仅为示例,具体的习题答案应根据实际的课程内容和习题要求进行编写。
电工电子学课后习题答案目录电工电子学课后习题答案 (1)第一章电路的基本概念、定律与分析方法 (2)练习与思考 (2)习题 (4)第二章正弦交流电 (14)课后习题 (14)第三章电路的暂态分析 (29)第四章常用半导体器件 (41)第五章基本放大电路 (43)第六章集成运算放大器及其应用 (46)第七章数字集成电路及其应用 (54)第八章Multisim简介及其应用 (65)第九章波形的产生与变换 (65)第十章数据采集系统 (67)第十一章直流稳压电源 (69)第十二章变压器与电动机 (71)第十三章电气控制技术 (77)第十四章电力电子技术 (80)第一章电路的基本概念、定律与分析方法练习与思考1.4.2(b)a1.4.2(c)ab 1.4.3(a)b552155ababUVR=+⨯==Ω1.4.3 (b)ab666426ababU VR=+⨯==Ω1.4.3 (c)abR106510405ababU U VR=+=⨯+==Ω1.4.3 (d)ab124s su uI= I=912:23036absababKVL uuu VRI+- I==-6⨯=+1=3Ω3+61.4.4 (2)R242434311515155b bb bV V R R V V R R --I =I =-+I = I =12341243:b b b b b KCL V V V V R R R R V I =I +I +I +515-6- 5- = + +求方程中2121+9+9==50k 100k 9:=150k 100kb b b b b b b V V V V R R V V KCL V V 6-6-I =I = 6-+=b :650KI+100KI 9=01100KI=15 I=A10k 1=650k =1V10k KVL V -+--⨯习题1.1 (a ) 5427x A I =+-= (b ) 10.40.70.3x A I =-=- 20.30.20.20.1x A I =-++= (C) 40.230x ⨯I ==0.1A 6030.20.10.3x AI =+=2x 10⨯0.3+0.2⨯30I ==0.6A 1.510.30.60.9x A I =+=1.230.010.30.31A I =+=49.610.319.3A I =-=60.39.39.6AI =+=1.3114228P =-⨯=-ω发出功率211010P =⨯=ω 吸收功率 3428P =⨯=ω 吸收功率 4(110)10P =--⨯=ω 吸收功率=28=28P P ωω发吸=P P 吸发1.6612050606()12460120R R R mvV b V=== =⨯=+Ω(a) u u1.7(a )144s u V =⨯=(b) 252209s s s I A u u V = -+-⨯= = 1.812221014102110s s u V I A=⨯+==-=-121428P =-⨯=-ω 210110P =-⨯(-)=ω1.91230.450.30.450.30.15I A I A I A= = =-=1233 6.341680.1510 6.34 6.3174.40.45x y u R I R ⨯===-⨯-==ΩΩ1.10(a): 2116u u V ==(b): 2516 1.6455u V =⨯=+ (c): 251.60.16455u V =⨯=+(d): 250.160.016455u V=⨯=+1.112211128.41p pR R u u VR R R +==++222112 5.64p R u u VR R R ==++1.12B A 630.563=0.51990.5199.5CD D D R R R ⨯==+=+=ΩΩΩ12342311055235 4.23.60.650.83.6I mA I mA I mA I mA I I =⨯= = =⨯==⨯==- 10199.5 1.995=15=510 1.9950.01995AD BD s u mV u mVP =⨯=⨯=-⨯=-ω1.13 (a)RAB(b)AB1.153Ω1.5Ω1.5611.53I A -==-+1.162Ω3Ω3I311302451010110532110202121621633311633s I A I I I I A I A I A I A+==+++=-=-==--=-=-+==⨯=+=⨯=+1.17Ω821222I A-==++1.181231113333222:00I I I KVL u I R I R I R I R u += -++= --+=12316622757575I I I ==0.213 ==0.08 ==0.2931.191321232123218:14020606041012n I I I KVL I I I I I A I A I A=+=+ -++= 5-== = =1122208066014045606018108u I Vu I VP P ==== =-⨯=-ω =-⨯=-ω 电压源发出功率电流源发出功率1.201212221232+10:0.81201160.400.4116408.759.37528.125n I I IKVL I I I I I A I A I A=+= -+-= -+== = =22120:1209.3751125116:120160.75101510:10428.1251175:28.12543078.125L V P V P A P R P I R =-⨯=-ω=-⨯=-ω =-⨯⨯=-ω ==⨯=-ω1.21122212220.523133427I I V V I V I V +=----====1.22suR R212460.14020s u I AR R ===++R sI 2422240.10.10.2200.30.14020s I A R I I AR R =+==⨯=⨯=++1.2331110.250.50.5111I A=⨯=+++sI3231120.50.50.5120.250.50.75I AI A =⨯⨯=++=+=1.24 (a)1231223123:01:2130120202:21204015,10,25KCL I I I KVL I I KVL I I I A I A I A++= -+-= --== = =-(b)开关合在b 点时,求出20V 电压源单独作用时的各支路电流:2Ω''1'2'3204422442206224202222442I AI AI A=-⨯=-+//+==+//=-⨯=-+//+所以开关在b 点时,各支路电流为:123154111061625227I A I A I A=-==+==--=-1.25(b )等效变换3AAAB(3 2.5)211ab U V=+⨯=(c )等效变换abb4A(42) 1.59ab U V=+⨯=1.26 戴维宁:1220110225122110255015a ab L u V R I A=⨯===⨯=+Ω诺顿:22022505252225225255015ab ab L I A R I A ====⨯=+Ω1.28(1) 求二端网络的开路电压:10410242ab U I V ⨯=-=-=10410242ab U I V ⨯=-=-=(2)求二端网络的等效内阻(电压源短路、电流源开路)24ab R R Ω==(3)得到戴维南等效电路+1R abU abR1120.15413ab ab U I A A R R ∴==≈+1.32 (a )1231235050105205050105201007A A AA A AA I I I V V VI I I V V V V V=+-+===-+=+=- 2.3.2(a) 取电源为参考向量2()tan 6031=232R=3c C cC C U I R U I jX IR RIX X X X fc fc ••••==-====π∴π又 (b )2()tan 603=23R=32c R CL L U I jX U I RIRIX X X fL fL••••0==∴==∴= π∴π又第二章 正弦交流电课后习题 2.3.2(a) 取电源为参考向量60ο2U •RU •U •I•2()tan 6031=232R=3c C cC C U I R U I jX IR R IX X X X fc fc ••••==-====π∴π又(b )RU •2U •1U •I •60ο2()tan 603=23R=32c R CL L U I jX U I RIRIX X X fL fL••••0==∴==∴= π∴π又习题2.2111122334455,10sin(100045)45554510sin(100045)5513510sin(1000135)5513510sin(1000135)I j I i t A I AI j Ai t A I j A i t A I j A i t A•00•00•00•00=+ =∴=+==-=-=-=-+==+=--=-=-2.3(1)1••12126306308arctan =536=+=10)U V U V U U U V u t V••00•••00=∠ =∠ϕ= ∠83=ω+83(2)1210301060arctan1=45(4530)7520sin(75)I A I A I A i t A••00•0000=∠- =∠ ϕ= ∴=-+=-=ω-2.4(a) 以电流I•为参考向量•RU •10arctan =451014.145U V U V•0ϕ= ===(b )以电流I•为参考向量CRU ••22280C RC U U U U V=+∴==1122sin()sin(90)sin(45)u t i t A i t A 00=ω=ω+=ω-(c) 以电流I•为参考方向•C(200100)9010090100U V U V•00=-∠=∠=(d )以电压U•为参考方向I••RI•LI •3L I I A =∴==(e ) 以电压U•为参考方向•RI I •7.07I A ===(f )以电压U•为参考方向•I •18L CL C I I I I I I A =-∴=+=2.5 (1)3)70,2314/31.470314100219.80309.9sin()310C L L L C L I t AI A f rad s X L U I j L V Vu t V•0••0-000=ω=∠ ω=π==ω=Ω=ω=∠⨯⨯⨯10∠90=∠9=ω+90(2)3309.9sin()3101274314100L L L Lu t V U I AL X 0-=ω+90===ω⨯⨯102.6 (1)6220022011796.22 3.1402200.28796.20.280.39sin()c c C c C c C c U V U VX C U I AX I i t A•0-•0=∠ ====Ωω⨯⨯5⨯4⨯10 ====∠90=ω+90(2)0.10796.279.6c U V•000=∠-6⨯∠-90⨯=∠-1502.9 (1))22002314/)100u t V U Vf rad s i t A I A0•00•0=ω+30=∠3ω=π==ω-30=∠-3(2)22002201110060.7250L UZ I X L mH•00•0∠3===∠6=+Ω∠-3∴===ωπ⨯(3)00220102200cos 22010cos601100sin 2200sin 601905varS UI V AP UI W ==⨯=•=ϕ=⨯⨯=ϕ=ϕ=⨯=2.10(1)2u电容两端f=HZ |Z |=2000Ω 1000以1I•为参考向量=-601cos 212sin 217072110.1c c cR k K X k X c uF c X ϕ=|Z |ϕ=⨯=Ω=-|Z |ϕ=-⨯(-=Ω=∴==ωω(2)电阻两端1U •U 2R U U ••=1I•c =-30cos =2k 1X =sin =-2K =210.16R c uFc ϕ=|Z |ϕΩ|Z |ϕΩ==ω—(—)10002.12CLCZ=R+(X )10VL C R X j U -=Ω=∣Z∣I =10⨯1=102.1300000006V 1002020)3000.47sin(100020)10000.4400100200.25400900.35sin(100070)11500C 100021010020R L L L L C c C U U Vu t i R t X L U I A jX i t A X U I jX •••-••=∣Z∣I =10⨯1=10=∠+===+=ω=⨯=Ω∠===∠-70∠=-===Ωω⨯⨯∠==-0000.20500900.28sin(1000110)c A i t A =∠11∠-=+000001111111()300400500.0030.00050.003991000.33300L cZ R jX jX j j j U I AZ ••=++- =+-+ =-=∠-∴Z =300∠∠20∴===∠11∠92.14U •以为参考向量I •LI •13022101010101045C L C LC L R RR C C C R C X X I I I I I I I UI A U RVRU RI I AX X I I I A I ••••••••=∴=∴=++=== ======+=∠∴=2.15(1)601301000251030405053CZ R jX j j -=- =-⨯⨯⨯ =-Ω=∠-Ω(2)000000000001000t-30V 1030()103040304090400120120)103050535008383)R S s C s C C s u i R I AU I jX Vu t VU I Z Vu t V •••••===∠-=-=∠-⨯∠-⨯∠- =∠-=-==∠-⨯∠-=∠-=-()(3)00300103000400104000500105000cos -53=3009sin -53=-3993VarR S C C S S P U I WQ Q U I Var S UI V A P S W Q S ==⨯===-=-⨯=-==⨯=•==()()2.18U •U •222824123430.3108(12)(12)10681.5111=X 0.067=0.022C 10 1.510 4.5R L R L C C C C CC C U R I U L I L HU U U U U jU U V VU X I C F F ••••===Ωω===Ω===++ =+-∴8+-=∴= == 4.5Ω ==ω⨯⨯或1或或2.19 (a) (1)(2)10361823691243537j j Z j j j jj j j j ⨯-===Ω+Z =4-4-+ =-=∠-Ω0000010002000300040041000420100237537237483723749085323719025323729041274127 1.3337339041270.67376690U I A Z U V U V U V U V U I A j U I Aj ••••••••••∠===∠∠-=∠⨯=∠=∠⨯∠-=∠-=∠⨯∠-=∠-=∠⨯∠=∠∠===∠∠∠===∠∠(3)0cos 102cos(37)16P UI W =ϕ=⨯⨯-=(b) (1)10(4)(6)242.436102 2.443537j j Z j j j j j j j j ---===-Ω---Z =3.4+4+- =+=∠Ω(2)0000001002000300040041000420100237537237490237237483723790453237 2.490 4.81274.8127 1.2374904.81270.8376690U I A Z U V U V U V U V U I A j U I A j ••••••••••∠===∠-∠=∠-⨯3.∠=∠-=∠-⨯=∠-=∠-⨯2∠=∠=∠-⨯∠-=∠-∠-===∠--4∠-∠-===∠--∠-(3)0cos 102cos(37)16P UI W=ϕ=⨯⨯=2.2001221201115545(55)105-5)10100==10AZ 10A 10AZ=10+1045Z 141.4Z j j j Z j j U I j U I V V=-=-Ω-⨯10==Ω+∴=||∴=Ω∴=||==(读数为读数为2.23426014411111010101()11451()1222101011 1.50.5C L X C j j Z jj j X L Z j Z j-===Ωω⨯⨯⨯--===-=-+--=ω=⨯=Ω=++=-2.240000000100.5229010110.5110.5 1.1(10.5)22+2(10.5)2211+2212123 3.61c c c c R c R R L R L c U I A j U I AR I I I j A A U I R j j VU I j j j j j VU U U U j j j V P UI •••••••••••••••∠===∠90-∠-∠===∠0=+=∠90+∠0=+ =∠26.6==+⨯= ==+=-=- =++=+-++=+=∠56.3 =00os 3.61 1.1cos(W ϕ=⨯⨯56.3 -26.6)=3.452.29110012122 1.21cos cos =0.5112206024.5(tan -tan 1.21(1.7320.456)=10222 3.14502201 4.54220380 4.541727.3sin 177.3-=-VarR P KP UI UI PC U K uFP K I A U S UI V A S =ϕϕ==⨯∴ϕ=ϕ==ϕϕω- =⨯⨯⨯=====⨯=•ϕ=ϕ=⨯0.821408 ,,)()2.30161212.5617.3712.671131.58250100102206.9131.85=25.15220==8.75A25.15cos=220cosRLRLCccRL CRL CRL cZ R j L jUIZZ jj cUI AZZ ZZ ZZ ZUIZP UI-=+ω=+=∠46.3Ω===Ω∣∣==-⨯=-Ωω⨯π⨯⨯⨯===∣∣//Z==∠14.4Ω+==ϕ⨯8.75⨯14.4总总=1864.5wcos=220sin=478.73wS=UI=220.75=1925V Acos0.9686Q UI=ϕ⨯8.75⨯14.4⨯8•ϕ=2.312202.22201002.2arccos0.837100378060PP LPPU VI I AUIZ j====|Z|===Ωϕ===∠=+ Ω2.32(1)861037220220221022PPPL PZ jU VUI AI I A=+=∠ Ω======|Z|==(2)220220220221038L P L P P L P U V U U V U I A I A= =====|Z |==(3)380380380381066L P L P P L P U V U U V U I A I A= =====|Z |==(4)220,380,Y 220N L L U V U V U V == =∆ 行,形2.33C0000000000038022022002200220022002201022002201002200220100220220220L P A B C A A B B C C N A B B U V U V U V U V U V U I AR U I AR U I A R I I I I •••••••••••••= =∣Z∣=10Ω=∠ =∠-12 =∠12 ∠===∠∠-12===∠-3∠-9∠12===∠3∠9=++=∠+∠-3+∠3设002260.1022104840A A P I R W=∠==⨯=2.34000312238380,2202205.838cos cos35.63054sin sin35.6=2290Var 3817cos 0.8L P P L P L L L L L L Z j U V U V U I I A Z P I W I S I V A =+=∠35.6======∣∣∴=ϕ==ϕ=ϕ==•ϕ=2.35380,1122L A B C U V R R R ==Ω==Ω,(1)00000000022222222002200220022002201122001002222010010010022111088A B C A A A B B B N A B B A A A B C C U V U V U V U I AR U I AR I I I I A P I R I R I R •••••••••••=∠ =∠-12 =∠12 ∠∴===∠∠12 ===∠12=++=∠+∠-12+∠12=∠=++=⨯+⨯22+10⨯22=设00W(2)0000000000017.3022017.3022017.30017.3017.30300AB AB B CA CAC B AB C CA A AB CA U I A R U I A R I I A I I AI I I A•••••••••••∠3===∠3∠15===∠15=-=-=∠-15===-=∠3-∠15=∠(3)0000008.6022228.60N A BC B C B C C I I U I I AR R I A••••••==⨯∠-9=-===∠-9++=∠9,2.3605.57760cos ==1018.3 5.59700320.7320.737256.6192.4L L L L I A P W U VS I V A Z = = ϕ0.8==⨯=•∣Z∣===Ω=∠=+ Ω2.3732.919380380L P P P L P I AI AU I V U U V=====|Z |====2.380000000000380=2200220022010100000220039.3039.3L A A A AB ABA A A A U V U V U I A R U I A R I A I I I AI A••'•'•'•''''•'''•••=∠∠∴===∠===∠3=⨯∠-3=∴=+=∠+=∠∴=设第三章电路的暂态分析3.1 (1)Uc22212111120(0)1000(0)(0)100(0)100100100(0) 1.0199(0)(0)1001000(0)0(0) 1.01c c c R R R R c t u U V t u u U V u V i A R u U u V u i A R i i i A--+-+++++++= == = === =====-=-=∴===-=-(2)+-Uci cu12121112222100()()1199()()1()()99()0()()99R R c c R U i i AR R u i R V u i R V i Au u V∞=∞===++∞=∞=∞=∞=∞=∞=∞=3.2 (1)换路前:0t-=434342341234123442123(0) 1.52(0) 1.51 1.5L c L R R R K R K R R R K i uA Ku i R uA K V --=+=Ω=Ω=+=Ω====⨯= (2)换路后0t +=(0)(0) 1.5(0)(0) 1.5L L c c i i mA u u V+-+-====412146 1.5(0) 2.2511(0)0(0)(0)(0) 2.25 1.50.75(0) 1.5 1.5 1.510c L L L i mAK Ki A i i i mA mA mA u i R mA K V++++++-==+==-=-==-=-⨯Ω=(2)t =∝R 4121236232c L L c L u Vi mAKi i mA i i u V(∝)=6⨯=(∝)==(∝)=(∝)=(∝)=0A (∝)=0A (∝)=03.3(1)求()c u +0 0(0)00(0)(0)0c c c t u V t u u V --+-+= ,= = ==(2)求()c u ∞()20c t u U V =∞,∞==(3)求τ2121212121661:112)22060.12R R K C C Z Z j cZ Z Z j c j c C C C C uF RC K s-==Ω//==ω=//==ωω(2∴=//==∴τ==Ω⨯20⨯10=(4)8.330.12()20(020)2020t t c u t ee V --=+-=-s/3.4t -=13K ΩR 60V(0)10660(0)(0)60c c c u m k V u u V-+-=⨯===0t +=13K ΩR c u36=5366060(0)125C K K R K K Ki mAR K +⨯=Ω+--===-Ω总总t =∝10mAR()0()0C Ci u ∝=∝=1R 3K ΩR[]20622100105521010()()(0)()060060()tc c c c t t R K RC K s u t u u u e ee V ----+--=Ωτ==Ω⨯⨯=⎡⎤∴=∝+-∝⎣⎦ =+-=[]210010()012012()t t c i t mA ee mA ---=+--=-60cu V/t s/t s/ci mA/-123.5(1)求(0),()c ci u++3131210(0)1005020(0)(0)505010050(0) 6.2544cc ccRt u U VR Rt u u VUi AR R--+-++= ,=⨯=⨯=+= ==--===++(2)求()()c ci u∞,∞,()0,()100c ct i A u U V=∞∞=∞==(3)求τ565612651021051021088210()0(6.250) 6.25()100(50100)10050t t c t t c R R R RC s i t ee A u t ee V -----⨯⨯--⨯⨯=+=Ωτ==⨯0.25=⨯∴=+-==+-=-3.60t -=+-2R 31i 2i c u +-1U11124(0)10544c R u u VR R -=⨯=⨯=++0t +=(0)(0)5c c u u V +-==+-2R 3R 1R cuci 2i U2212232250cc i i i U iR i R i R i R =+=++-= (0)0.625(0)0.3125c i mA i mA ++∴= =t =∝R 2R120312602244100100.4R R R R K K K R R R C K s-=+=Ω+Ω=Ω+τ==Ω⨯⨯=22122120.40.50.52.5 2.51()5 2.52()05()0.62544() 2.5(5 2.5)2.5 2.5()0(0.6250)()0.625(0.31250.625)c c t c t t c t t R u U VR R i U i mAR R K K u t e e Vi t e V e mAi t e -----∝=⨯=⨯=+∝=∝===+Ω+Ω∴=+- =+ =+-- =-0.625=+- 2.50.6250.3125t e mA- =-3.7650.250.10(0)0()2050100.2()20(020)2020(0.1)0.1(0.1)20207.870.1(0.1)7.87c c tt c c c t u t u U V RC K s u t ee V t s t u e V t u V++----⨯--++= = =∝ ∝==τ==Ω⨯4⨯=∴=+-=- ≤= =-== =U(0.1)(0.1)207.8712.13R c u U u V ++=-=-=()0R t u =∝ ∝=0600.11010.11010.10.1()0252254100.1()0(12.130)12.13(0.1)()20()()12.13(0.1)()20(7.8720)R t t R c t R c t c t u RR K R C K su t e e V t t u t U Vu t U u t e V t u t eV----+-+-=∝ ∝===Ωτ==Ω⨯⨯==+-= ≥=∝ ===-= ≥=+-3.836000.2100(0.2)0.0100.2,11010100.01(0.2)(0.2)100.2,(0.2)(0.2)10(0.2)(0.2)(0.2)01010,()0()0(100)10,0.20,(0)(0)0c i c i i c t t c i t RC s u u V t u u Vu u u V t u V u t ee V t t u u V ----++-+++-------=τ==⨯⨯⨯======∴=-=-=-=∞∞=∴=+--=-≥===001000.0100,(0)(0)0(0)(0)10,()0()0(100)10,00.2c i i t t t u u V u u V t u V u t ee V t +++++-======∞∞=∴=+-=≤≤u V/t s/3.9求(0)c u + ,(0),(0)BA V V ++0(6)0,(0)515250,(0)(0)1:10(0)125(0)660(0)0.31(0)6100.31 2.9(0)(0)1 1.9c c c B A B t u Vt u u VKVL i i i mA V V V V V-+++-++++++--==⨯=+===⨯++⨯--= =∴=-⨯= =-=求(),(),()cB A u V V ∞∞∞ 67127 2.3104.375106(6)()50.35 1.510525()6100.33()()()3 1.5 1.55(1025) 4.3754.37510010 4.37510() 1.5(1 1.5) 1.50.5() 1.5(1.9 1.5c B A B c t t c A u VV V V V u V R K RC s u t ee VV t -----⨯⨯--∞=⨯=⨯=++∞=-⨯=∞=∞-∞=-==//+=Ωτ==⨯⨯=⨯∴=+-=- =+-66662.310 2.3102.310 2.310) 1.50.4()3(2.93)30.1t t t t B e e V V t e e V-⨯-⨯-⨯-⨯=+ =+-=-3.10U L求(0)L i +31312331210.531040,(0)0.25150,(0)(0)0.24()0.3257.5()0.16215 3.7518.75100.5218.75()0.16(0.20.16)0.160.04L L L L t L U t i AR R t i i A U t i AR R R ii A R R R R L ms R i t ee ---++---⨯====++====∞,∞===+//+ ∞===+//=+=Ωτ===∴ =+-=+875t A3.11 (1)121212121212121212121)0.010.020.03(0),(0)0,(0)00,(0)(0)0(0)=(0)=0(),()6,()()2210.033,0.013()2(0L L L Z Z Z j L j L j L L L L L H i i t i A t i i A L i i A i i U t i i AR R L R R R sR i t ++--++-++=+=ω+ω=ω(+∴=+=+======∞∞=∞∞=∞===++=+=Ωτ===∴=+求断开:求1000.0110012)22()22t t t ee Ai t e A----=- =-(2)1010011112000.00512202020222500.022:()2()()26()320.010.0052()3(23)3:()2()()2()00.020.021()0(20)2tt tt L i t A i t i t A U i A R L s R i t e e AL i t A i t i t Ai A L s R i t ee A-+----+---= ==∞===τ====+-=- = ==∞=τ====+-=3.12100.1220(0),(0)101201(0)(0)10220(),()110110.20.111()110(10110)110100()30,0.02L c L L t t U i i AR R R i i A U i t i A R R L s R R i t e e Ai t A t s+-+---===++++==∞=∞,∞===++τ===++∴=+-=- ==求求3.131(40')400'1000,(0) 2.5400,(0)(0) 2.5(0) 2.5'(0),'80,()0,()0140'40'5%:()0(2.50) 2.5ln 0.05'40600.0360't R tR t i A t i i A u R V u V R t i A u VL sR R t i t ee R R --++-++--++=======- ⎢⎢≤200≤Ω=∞∞=∞=τ==++=+-=≥--=Ω∴Ω≤≤80Ω求对应+00,(0)0,0(0)06()1225014.425014.40,0.057625014.4250,0.0288500L L L L t t i A t i A t i mAL R R R s R s--+==>===∞∞==τ==+=τ===Ωτ==设时,开关闭合时,时,0.05760.05760.02880.02880,() 2.4(0 2.4) 2.4 2.4250,()2(012)12126()6,0.0288ln 0.0212:02500.02t t L t t L L R i t e e R i t e ei t mA t ms R ms----==+-=-==+-=-==-=∴~Ω~延时:0.0166第四章常用半导体器件4.2 (1)∴⨯∴去掉得优先导通则V 截止,,10,0,9109,19A B DA DB A F B D D U V U V D V D ====+ (2)∴⨯∴∴ ∴∴ 去掉得优先导通则V 导通,,6, 5.8,96 5.4,191196 5.81195.596 5.59 5.8 5.590.410.21110.62A B DA DB A F B A F B F FF F FF A B A B D D U V U V D V D V V V V V V V VV VI mA I mAI I I mA ====+--+=--+==--=====+= (3)∴ ∴∴∴ 去掉得 优先导通,,5,5,551194.735 4.730.270.2710.54A B DA DB A B FFFF A B A B D D U V U V D D V V V V VI mA I mAI I I mA==--+==-====+=4.4LR->反向击穿241228,LZ RL ZLZ R U U U VR R U V ====+ RL-IU∴>80.08100:0.160.080.0880I ZR L Z R R L Z ZmU U I AR KCL I I I A mA I I -====-=-== 4.5LR -IU > ∴>2反向击穿=2100L IZ IL Z I R U U U R R U V U V=+L R-IU ∴∴∴⨯≤≤⨯∴⨯≤≤⨯∴≤≤3333:1010050050020500510301020510301050022.535R Z R L I Z ZZ LI Z I Z Z I I KCL I I I U U U I R R U I U I I U V U V----=+-=+-=+-=-4.6 (1)∆β∆∆β∆11122220500.80.410500.80.6C B C B I I I I ===-===-(2)ββ12184.50.43847.50.8--====第五章 基本放大电路5.2输出端等效电路-2U 0Ω∴∞ ∴Ω0'000'00'001,11111.1100L L LL R K U V R U U r R U r R U Vr ===+=+=== 5.4 (1)β125024026CCB BC B CE CC C C V I uAR I I mA U V I R V ?====-= (2)∴ ∴β012432640CCC CE C BV mAR I mA U V I I ======(3)1206C BE C CE U U U U V=?==5.6R-•+••(1)•••••ββββ⨯⨯011(1)(1)10020.98(1.41012)b cc u be Ei b be b E U I R R A r R U I r I R --===++++-==-+(2)()()•••••ββββ⨯⨯02211(1)(1)10120.9(1.41012)bEEu be Ei b be b E IR RU A r R U I r I R ++===++++==+(3)•••••∠0⨯∠0∠180 ω⨯∠0∠0ω 000011001000220210.9810.981.39sin(180)0.9910.991.4sin i u i u i U U A U u t mVU A U u t mV===-==+==== 5.7ΩΩβ⨯Ωβ⨯∴Ωβ∴⨯01200,20lg 20046512100,20lg10040510.0520122400052626200(1)200(120)74611007463.7320121 3.738.2u Li m C B CC B B be E Cu beu be C CE CC C C A dBmA U R K A dBI uA I I mAB V R K I mAr I RA r A r R K U V I R ==========?==++=++==-=-=-==-=-=7V 5.8分压偏置共射极放大电路(1)⨯⨯β212201236020301.52()12 1.5(32) 4.51.52560B B CC B B B BE C E E CE CC C C E CB R U V VR R V V I I mAR U V I R R V I I uA ===++--?===-+=-+==== (2)βΩ//⨯ΩΩ'026300(160) 1.361.5366088.21.361.363Lu bebe u i be R A r r K A r r K r R C K =-=++==-=-====5.9 (1)β⨯β⨯⨯⨯1295.2(1)755115095.2 4.7612(150)95.217.14CCB B EC B CE CC E E V I uAR R I I mA U V I R V===+++=====-+= (2)β⨯//⨯//ββΩ//β//⨯//1Ω//Ωβ''''0(1)51(11)0.98472.8451(11)(1)(1) 4.8626200(150)472.844.86(1)75472.84(150)(1)19.3472.84757510.741150Lu be LE B be i B be L be S R A r R I I mA r r R r R K r R r +===+++=+==++=轾=++犏臌轾=++=犏臌++===++第六章 集成运算放大器及其应用6.2(1)∴ ∴ ∴0000:i f f if L i LL ii i u u u u u u u u u u KCL R Ru u R R u R A uf u R+--++-==========(2)∴ ∴∴∴∴A 11''1'10''00100:(1)(1)i ii i f E E Ef F F I E EF E i EFc cc EE F EEc EFc F i Ei i u u u u u u i R R KCL i i u R i i R R u R i R R R R u i R u i R i i i i i R u R i R u R Ruf Au R R +-+-+=====-==-===-==-=-»=+=-+==+(3)00001i ii ii i u u u u u u u u u u u A uf u +-++---=========(4)∴∴∴∴11''033'''003013031000:i i i f f i fi ii i u u u u u u u i R R u u u i R R u u u u u i R KCL i i u u R R u R A uf u R +-++----+=====-==-==-====-==-==- 6.3(1)∴±±⨯±55520lg 100101313100.1310opp dm u A u A u U u V mVA -======(2)±⨯±5max 13100.0652dm idu I mA r -===6.4∴0201222102212222122112211111f ix A x A F A A x A F A A A x A A F A A F A F A F =++===++++6.5∴∴∴~Ω Ω∴~0101110066:6(1):01010:612FFFF i i u Vu u V u u u KCL R R R R u u u R R R K R K u V+-+-+----=====-==+=+=6.6(a) ∴改变对无影响00,0i iR iL u u u u u u u i i R R ui RR i +--+--======= (b) 改变对无影响00,0i iR L u u u i u i i RR i -+-=====6.7改变对无影响00000L i R L i R iiL u i R u u u i i u i R u i RRu i R R i +-+-=+==-===6.8作用时12,i i u u'0u 4u i u∴∴⨯'12012'12012000123()1()222i i F i i F i i u u u u u R R R u u u R VR R +-+-====++==-+=-+=-作用时34,i i u u''04R||∴∴∴34343434343434''012''0''034'''0000:()2:234737 5.52i i i i i i Fi i i i u u u u KCL R R R R u u u u u R R R R u u u KCL R R R u u u u u u u V u u u V +-+++---+-==--+=+=+=+-====+=+==+=-+=6.9。

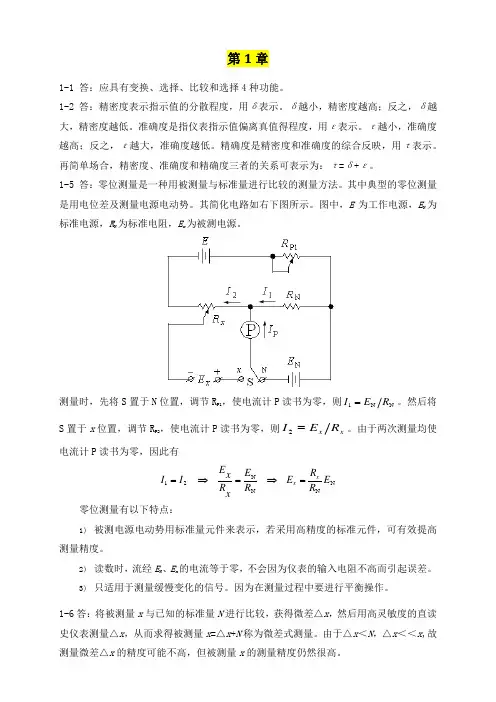

第1章1-1 答:应具有变换、选择、比较和选择4种功能。
1-2 答:精密度表示指示值的分散程度,用δ表示。
δ越小,精密度越高;反之,δ越大,精密度越低。
准确度是指仪表指示值偏离真值得程度,用ε表示。
ε越小,准确度越高;反之,ε越大,准确度越低。
精确度是精密度和准确度的综合反映,用τ表示。
再简单场合,精密度、准确度和精确度三者的关系可表示为:τ=δ+ε。
1-5 答:零位测量是一种用被测量与标准量进行比较的测量方法。
其中典型的零位测量是用电位差及测量电源电动势。
其简化电路如右下图所示。
图中,E 为工作电源,E N 为标准电源,R N 为标准电阻,E x 为被测电源。
测量时,先将S 置于N 位置,调节R P1,使电流计P 读书为零,则N N 1R E I =。
然后将S 置于x 位置,调节R P2,使电流计P 读书为零,则x x R E I =2。
由于两次测量均使电流计P 读书为零,因此有N NN N 21E R R E R E xR x EI I xx =⇒=⇒= 零位测量有以下特点:1)被测电源电动势用标准量元件来表示,若采用高精度的标准元件,可有效提高测量精度。
2) 读数时,流经E N 、E x 的电流等于零,不会因为仪表的输入电阻不高而引起误差。
3)只适用于测量缓慢变化的信号。
因为在测量过程中要进行平衡操作。
1-6答:将被测量x 与已知的标准量N 进行比较,获得微差△x ,然后用高灵敏度的直读史仪表测量△x ,从而求得被测量x =△x +N 称为微差式测量。
由于△x <N ,△x <<x ,故测量微差△x 的精度可能不高,但被测量x 的测量精度仍然很高。
第2章2-1答:服从正态分布规律的随机误差具有下列特点:(1)单峰性 绝对值小的误差比绝对值大的误差出现的概率大,在误差 处,出现的概率最大。
(2)有界性 绝对值大于某一数值的误差几乎不出现,故可认为随机误差有一定的界限。
(3)对称性 大小相等符号相反的误差出现的概率大致相同。
电子测量技术基础习题一1.1 解释名词:①测量;②电子测量。
答:测量是为确定被测对象的量值而进行的实验过程。
在这个过程中,人们借助专门的设备,把被测量与标准的同类单位量进行比较,从而确定被测量与单位量之间的数值关系,最后用数值和单位共同表示测量结果。
从广义上说,凡是利用电子技术进行的测量都可以说是电子测量;从狭义上说,电子测量是指在电子学中测量有关电的量值的测量。
1.2 叙述直接测量、间接测量、组合测量的特点,并各举一两个测量实例。
答:直接测量:它是指直接从测量仪表的读数获取被测量量值的方法。
如:用电压表测量电阻两端的电压,用电流表测量电阻中的电流。
间接测量:利用直接测量的量与被测量之间的函数关系,间接得到被测量量值的测量方法。
如:用伏安法测量电阻消耗的直流功率P,可以通过直接测量电压U,电流I,而后根据函数关系P=UI,经过计算,间接获得电阻消耗的功耗P;用伏安法测量电阻。
组合测量:当某项测量结果需用多个参数表达时,可通过改变测试条件进行多次测量,根据测量量与参数间的函数关系列出方程组并求解,进而得到未知量,这种测量方法称为组合测量。
例如,电阻器电阻温度系数的测量。
1.3 解释偏差式、零位式和微差式测量法的含义,并列举测量实例。
答:偏差式测量法:在测量过程中,用仪器仪表指针的位移(偏差)表示被测量大小的测量方法,称为偏差式测量法。
例如使用万用表测量电压、电流等。
零位式测量法:测量时用被测量与标准量相比较,用零示器指示被测量与标准量相等(平衡),从而获得被测量从而获得被测量。
如利用惠斯登电桥测量电阻。
微差式测量法:通过测量待测量与基准量之差来得到待测量量值。
如用微差法测量直流稳压源的稳定度。
1.4 叙述电子测量的主要内容。
答:电子测量内容包括:(1)电能量的测量如:电压,电流电功率等;(2)电信号的特性的测量如:信号的波形和失真度,频率,相位,调制度等;(3)元件和电路参数的测量如:电阻,电容,电感,阻抗,品质因数,电子器件的参数等:(4)电子电路性能的测量如:放大倍数,衰减量,灵敏度,噪声指数,幅频特性,相频特性曲线等。
《电路与电子技术》课后习题参考答案《电路与电子技术》课后习题参考答案填空1.电压 2.都(发生)变化 3.iA=53sin(314t+30°)A 4.220V 5.增大 6.单向导电性单选题11.C 12.A 13.D 14.B 15.B 16.C 17.D 18.D 19.C 20.D21. 变压器绕组在流过电流的时候,由于其自身存在电阻的原因,将消耗一部分电能,并转换成热量。
因为大部分变压器绕组都采用铜线绕制而成,所以将绕组的损耗成为变压器铜损,也叫空载损耗。
铁损包括磁性材料的磁滞损耗和涡流损耗以及剩余损耗. 当变压器的初级绕组通电后,线圈所产生的磁通在铁心流动,因为铁心本身也是导体(由硅钢片制成),在垂直于磁力线的平面上就会感应电势,这个电势在铁心的断面上形成闭合回路并产生电流,好象一个旋涡所以称为“涡流”。
这个“涡流”使变压器的损耗增加,并且使变压器的铁心发热变压器的温升增加。
由“涡流”所产生的损耗我们称为“铁损”。
22. 集成运算放大器(简称运放)实际上是一个具有高增益、低漂移,带有深度负反馈并直接耦合的直流放大器,因为它最初主要用作模拟计算机的运算放大器,故称为集成运算放大器。
其性能优良,广泛地应用于运算、测量、控制以及信号的产生、处理和变换等领域。
运算放大器本身不具备计算功能,只有在外部网络配合下才能实现各种运算。
23. 反馈又称回馈,指将系统的输出返回到输入端并以某种方式改变输入,进而影响系统功能的过程。
反馈可分为负反馈和正反馈。
负反馈使输出起到与输入相反的作用,使系统输出与系统目标的误差减小,系统趋于稳定;24.射极输出器的输入阻抗高,输出阻抗低,常用来当做多级放大器输入级和低电压、高电流的输出级,或者叫做隔离级。
由于射极输出器的电压动态范围较小,且电压放大倍数略小于1,这是其固有的缺点,但因其有较高的输入阻抗,可有效减轻信号源的负担。
在大电流输出电路中,比如功率放大器中,由于它的高的电流放大倍数,所以其功率放大倍数还是较高的,通常被直接用来推动负载。
《电子测量技术》------课后习题第一章1.1解释名词:①测量;②电子测量。
答:测量是为确定被测对象的量值而进行的实验过程。
在这个过程中,人们借助专门的设备,把被测量与标准的同类单位量进行比较,从而确定被测量与单位量之间的数值关系,最后用数值和单位共同表示测量结果。
从广义上说,凡是利用电子技术进行的测量都可以说是电子测量;从狭义上说,电子测量是指在电子学中测量有关电的量值的测量。
1.2叙述直接测量、间接测量、组合测量的特点,并各举一两个测量实例。
答:直接测量:它是指直接从测量仪表的读数获取被测量量值的方法。
如:用电压表测量电阻两端的电压,用电流表测量电阻中的电流。
间接测量:利用直接测量的量与被测量之间的函数关系,间接得到被测量量值的测量方法。
如:用伏安法测量电阻消耗的直流功率P,可以通过直接测量电压U,电流I,而后根据函数关系P=UI,经过计算,间接获得电阻消耗的功耗P;用伏安法测量电阻。
组合测量:当某项测量结果需用多个参数表达时,可通过改变测试条件进行多次测量,根据测量量与参数间的函数关系列出方程组并求解,进而得到未知量,这种测量方法称为组合测量。
例如,电阻器电阻温度系数的测量。
1.3解释偏差式、零位式和微差式测量法的含义,并列举测量实例。
答:偏差式测量法:在测量过程中,用仪器仪表指针的位移(偏差)表示被测量大小的测量方法,称为偏差式测量法。
例如使用万用表测量电压、电流等。
零位式测量法:测量时用被测量与标准量相比较,用零示器指示被测量与标准量相等(平衡),从而获得被测量从而获得被测量。
微差式测量法:通过测量待测量与基准量之差来得到待测量量值。
如用微差法测量直流稳压源的稳定度。
1.4叙述电子测量的主要内容。
答:电子测量内容包括:(1)电能量的测量如:电压,电流电功率等;(2)电信号的特性的测量如:信号的波形和失真度,频率,相位,调制度等;(3)元件和电路参数的测量如:电阻,电容,电感,阻抗,品质因数,电子器件的参数等;(4)电子电路性能的测量如:放大倍数,衰减量,灵敏度,噪声指数,幅频特性,相频特性曲线等。
习题一1.1 解释名词:①测量;②电子测量。
答:测量是为确定被测对象的量值而进行的实验过程。
在这个过程中,人们借助专门的设备,把被测量与标准的同类单位量进行比较,从而确定被测量与单位量之间的数值关系,最后用数值和单位共同表示测量结果。
从广义上说,凡是利用电子技术进行的测量都可以说是电子测量;从狭义上说,电子测量是指在电子学中测量有关电的量值的测量。
1.2 叙述直接测量、间接测量、组合测量的特点,并各举一两个测量实例。
答:直接测量:它是指直接从测量仪表的读数获取被测量量值的方法。
如:用电压表测量电阻两端的电压,用电流表测量电阻中的电流。
间接测量:利用直接测量的量与被测量之间的函数关系,间接得到被测量量值的测量方法。
如:用伏安法测量电阻消耗的直流功率P,可以通过直接测量电压U,电流I,而后根据函数关系P=UI,经过计算,间接获得电阻消耗的功耗P;用伏安法测量电阻。
组合测量:当某项测量结果需用多个参数表达时,可通过改变测试条件进行多次测量,根据测量量与参数间的函数关系列出方程组并求解,进而得到未知量,这种测量方法称为组合测量。
例如,电阻器电阻温度系数的测量。
1.3 解释偏差式、零位式和微差式测量法的含义,并列举测量实例。
答:偏差式测量法:在测量过程中,用仪器仪表指针的位移(偏差)表示被测量大小的测量方法,称为偏差式测量法。
例如使用万用表测量电压、电流等。
零位式测量法:测量时用被测量与标准量相比较,用零示器指示被测量与标准量相等(平衡),从而获得被测量从而获得被测量。
如利用惠斯登电桥测量电阻。
微差式测量法:通过测量待测量与基准量之差来得到待测量量值。
如用微差法测量直流稳压源的稳定度。
1.4 叙述电子测量的主要内容。
答:电子测量内容包括:(1)电能量的测量如:电压,电流电功率等;(2)电信号的特性的测量如:信号的波形和失真度,频率,相位,调制度等;(3)元件和电路参数的测量如:电阻,电容,电感,阻抗,品质因数,电子器件的参数等:(4)电子电路性能的测量如:放大倍数,衰减量,灵敏度,噪声指数,幅频特性,相频特性曲线等。
电气与电子测量技术罗利文课后习题答案TPMK standardization office【 TPMK5AB- TPMK08- TPMK2C- TPMK18】第3章常用传感器及其调理电路3-1 从使用材料、测温范围、线性度、响应时间几个方面比较,Pt100、K型热电偶、热敏电阻有什么不同?解:3-2在下列几种测温场合,应该选用哪种温度传感器?为什么?(1)电气设备的过载保护或热保护电路;(2)温度范围为-100~800℃,温度变化缓慢;(3)温度范围为-100~800℃,温度波动周期在每秒5~10次;解:(1)热敏电阻;测量范围满足电力设备过载时温度范围,并且热敏电阻对温度变化响应快,适合电气设备过载保护,以减少经济措施(2)Pt热电阻;测温范围符合要求,并且对响应速度要求不高(3)用热电偶;测温范围符合要求,并且响应时间适应温度波动周期为100ms到200ms的情况3-3 热电偶测温为什么一定做冷端温度补偿?冷端补偿的方法有哪几种?解:热电偶输出的电动势是两结点温度差的函数。
T为被测端温度,T为参考端温度,热电偶特性分度表中只给出了T为0℃时热电偶的静态特性,但在实际中做到这一点很困难,于是产生了热电偶冷端补偿问题。
目前常用的冷端温度补偿法包括:0℃恒温法;冷端温度实时测量计算修正法;补偿导线法;自动补偿法。
3-4 采用Pt100的测温调理电路如图3-5所示,设Pt100的静态特性为:R t =R 0(1+At ),A =0.0039/℃,三运放构成的仪表放大电路输出送0~3V 的10位ADC ,恒流源电流I 0= 1mA ,如测温电路的测温范围为0~512℃,放大电路的放大倍数应为多少?可分辨的最小温度是多少度?解:V AT R I u R 19968.05120039.010*******=⨯⨯⨯⨯==∆-024.1519968.03==∆=V V u u k R out ,放大倍数应为15倍。
可分辨的最小温度为3-5 霍尔电流传感器有直测式和磁平衡式两种,为什么说后者的测量精度更高? 解:霍尔直测式电流传感器按照安培环路定理,只要有电流I C 流过导线,导线周围会产生磁场,磁场的大小与流过的电流I C 成正比,由电流I C 产生的磁场可以通过软磁材料来聚磁产生磁通Φ=BS ,那么加有激励电流的霍尔片会产生霍尔电压U H 。
通过放大检测获得U H ,已知k H 、H =B/μ、磁芯面积S 、磁路长度L 以及匝数N ,由H H U k IB =,可获得磁场B 的大小,由安培环路定律H·L =N·IC ,可直接计算出被测电流I C 。
不过由于k H 与温度有关,难以实现高精度的测量;而磁平衡式传感器利用磁平衡原理,N P I P =ISNS ,因此只要测得I S 便可计算出被测电流I P ,没有依赖性,精度更高。
3-6 某磁平衡式霍尔电流传感器的原边结构为穿孔式(N 1=1),额定电流为25A ,二次侧输出额定电流为25mA ,二次侧绕匝数为多少?用该传感器测量0~30A 的工频交流电流,检流电阻R M 阻值为多大,才能使电阻上的电压为0~3V ?解:由2211N I N I =,1000102512532112=⨯⨯==-I N I N当原边电流在0-30A 变化时,副边电流变化范围为0-30mA , 故Ω===100303mAV I U R M 3-7 影响电涡流传感器等效阻抗的因数有哪些?根据这些影响因数,推测电涡流传感器能测量哪些物理量?解:传感器线圈受电涡流影响时的等效阻抗Z 的函数关系式为由此可见,等效阻抗与电阻率ρ、磁导率μ以及几何形状有关,还与线圈的几何数、线圈中激磁电流频率f 有关,同时还与线圈与导体间的距离x 有关。
由此可知M 与距离x 相关,可用于测量位移、振幅,厚度等。
R 1、R 2与传感线圈、金属导体的电导率有关,且电导率是温度函数,可用于测量表面温度、材质判别等。
L 1、L 2与金属导体的磁导率有关,可用于测量应力、硬度。
3-8 压电传感器的等效电路是什么?为什么用压电传感器不能测量静态力?解:压电元器件电极表面聚集电荷时,它又相当于一个以压电材料为电介质的电容器,其电容量为式中,A ——压电片的面积;r ε——压电材料相对介电常数;0ε——真空介电常数;h ——压电元器件厚度;ε——压电片的介电常数;C——压电元器件的等效电容。
a当压电元器件受外力作用时,两表面产生等量的正、负电荷Q,压电元器件的开路电压(认为其负载电阻为无穷大)U a为这样,可以把压电元器件等效为一个电压源U和一个电容器C a串联的等效电路。
当压电传感器接入测量仪器或测量电路后,必须考虑连接电缆的寄生等效电容C,后续测量电路的输入电容C i以及后续电路(如放大器)的输入电阻i R。
所以,c实际压电传感器在测量系统中的等效电路如下图3.1所示。
图3.1压电传感器的等效电路由于外力作用而在压电材料上产生的电荷只有在无泄漏的情况下才能保存,即需要测量回路具有无限大的输入阻抗,这实际上是不可能的,因此压电式传感器不能用于静态测量。
压电材料在交变力的作用下,电荷可以不断补充,以供给测量回路一定的电流,故适用于动态测量。
3-9 分析为什么压电传感器的调理电路不能用一般的电压放大器,而要用电荷放大器?解:由于压电材料等效电路中C a的存在,压电传感器的内阻抗很高且输出的信号非常微弱,因此对调理电路的要求是前级输入端要防止电荷迅速泄漏,减小测量误差。
前置放大器的作用是将压电式传感器的高输出阻抗经放大器变换为低阻抗输出,并将微弱的信号进行放大。
由图3.1压电传感器的等效电路,电压放大器输出电压与电容C= Ca + Ci +Cc密切相关,虽然Ca和Ci都很小,但Cc会随连接电缆的长度与形状而变化,因此放大器的输出电压与连接传感器与前置放大器的电缆长度有关。
从而使所配接的压电式传感器的灵敏度将随电缆分布电容及传感器自身电容的变化而变化,而且电缆的更换将引起重新标定的麻烦,所以很少使用,基本都采用便于远距离测量的电荷放大器。
3-10 使用电场测量探头应注意什么?为什么?解:当进行电场强度测量时,检测者必须离探头足够远,以避免使探头处的电场有明显的畸变。
探头的尺寸应使得引入探头进行测量时,产生电场的边界面(带电或接地表面)上的电荷分布没有明显的畸变。
3-11 磁阻传感器的基本原理是什么?解:置于磁场中的载流金属导体或半导体材料,其电阻值随磁场变化的现象,称为磁致电阻变化效应,简称为磁阻效应。
利用磁阻效应制成的元器件称为磁敏电阻,在磁场中,电流的流动路径会因磁场的作用而加长,使得材料的电阻率增加。
3-12 光电二极管的基本原理是什么?在电路中使用光电二极管时,与普通二极管的接线有何不同?解:光敏二极管是基于半导体光生伏特效应原理制成的光电元器件。
光敏二极管工作时外加反向工作电压,在没有光照射时,反向电阻很大,反向电流很小,此时光敏二极管处于截止状态。
当有光照射时,在PN结附近产生光生电子和空穴对,从而形成由N区指向P区的光电流,此时光敏二极管处于导通状态。
所以与普通二极管不同,光敏二极管需要反向介入电路。
3-13 增量式光电编码器的输出脉冲有何特点?分析辨向电路是如何工作的?解:增量式光电编码器的特点是每产生一个输出脉冲信号就对应于一个增量位移,但是不能通过输出脉冲区别出在哪个位置上的增量。
辨向原理如图3-2所示。
外缝隙B接至D触发器的D端,内缝隙A接到触发器的CP 端。
当A超前于B时,触发器Q输出为0,表示正转;而B超前于A,触发器输出Q为1,表示反转。
A 、B 两路信号相与后,经适当的延时送入计数器。
触发器的输出Q ,可用来控制可逆计数器,即正转时做加法计数,反转时做减法计数。
图3-2增量编码器辨向原理图3-14电容传感器有哪几类?为什么变间隙式的电容互感器器多采用差动结构?解:电容传感器分为变气隙间隙式电容传感器、变面积式电容传感器、变介电常数式电容传感器。
与非差动测量系统相比,差动测量系统的静态特性获得了很大改善,主要反映在提高灵敏度和减少非线性化误差两个方面,同时对减小外界干扰的影响也有较好的作用。
3-15 采样变介电常数式电容传感器测量液体位置的原理是什么?解:当电容极板之间的介电常数发生变化时,电容量也随之发生变化,在被测介质中放入两个同心圆筒形极板,大圆筒内径为2R ,小圆筒内径为1R 。
当被测液面在同心圆筒间变化时,传感器电容随之变化:0C ——空气介质的电容量(F );X ——液体高度(m )。
由上式可见传感器电容量C 随液位高度x 呈线性变化,k 为常数,)(01εε-越大,灵敏度越高。
3-16 自感式传感器有哪几类?各自什么应用特点?解:自感式传感器分为变间隙型自感传感器、变面积型自感传感器、螺管型电感传感器。
变间隙型灵敏度较高,但非线性误差较大;变面积型灵敏度较小,但线性较好,量程较大;螺管型灵敏度较低,但量程大且结构简单。
3-17 试给出采用同步分离法测量复阻抗的原理框图并分析其工作原理。
解:图3-3阻抗的数字化测量原理框图该方法采用基于乘法器的相敏检波技术,把被测信号的实部和虚部分离出来,然后取平均值,以便得到代表实部(对应R)和虚部(对应X)的两个电压输出。
图3-3中Z为被测阻抗,参考电源信号U ref经移相π/2后获得两路正交信号:U m cosωt和U m cos(ωt+π/2)。
通过U I→变换,参考电压信号变换为参考电流流过被测阻抗Z=R+j X=|Z|e jθ,则测阻抗Z两端的电压为U Z=U zm cos(ωt+θ),通过乘法器有滤去2ωt项,有同理通过乘法器有滤去2ωt项,有可见U和X U正比于被测阻抗的实部R和虚部X。
该测量方法能测量复阻抗,当然也R能测量电感和电容的电抗。
3-18 采用差动结构的传感器和测量电桥有什么好处?画出单臂电桥、差动半桥、差动全桥的电路图,并讨论说明三种电桥的灵敏度和线性度。
解:与非差动测量系统相比,这种差动测量系统的静态特性获得了很大改善,主要反映在提高灵敏度和减少非线性化误差两个方面,同时对减小外界干扰的影响也有较好的作用。
图3-4单臂电桥图3-5差动半桥图3-6差动全桥而测量电桥的灵敏度大小为由电桥的输入/输出特性,恒压源供电时测量电桥的灵敏度如下。
单臂电桥:差动半桥:差动全桥:由此可知,差动半桥的灵敏度近似为单臂电桥的两倍,差动全桥的灵敏度是差动半桥的两倍,近似为单臂电桥的四倍;单臂电桥的灵敏度不为常数,具有非线性;差动半桥的灵敏度和差动全桥的灵敏度与∆Z无关且为常数,是理想的直线。
根据电路理论分析,由电压源供电时,不同测量电桥的输入/输出特性如下。
单臂电桥:差动半桥:差动全桥:由电流源供电时,单臂电桥:差动半桥:差动全桥:由测量电桥的输入/输出关系可知,无论电流源供电和电压源供电,差动半桥和差动全桥的∆Z-U特性为理想直线,故线性度为零。
