设计内部提资管理规定编号：效力级别：适用范围：编制中心：版次：密级：页数：生效日期：签发：修订信息档案1.编制目的为明确设计过程中各专业在各阶段之间的职责和义务，有利于各专业之间的协调，保障设计进度与设计成果质量，确保设计工作的正确方向，规范公司的设计管理流程，特制定本规定。
2.适用范围适用于设计公司承接项目之施工图设计期间的设计管理工作。
3.提资流程定义3.1项目施工图设计阶段共有四个提资节点，分别为初提、二提、终提及套图。
3.2建筑专业初提指建筑在完成方案深化，自身平面基本稳定后向结构、机电、内装及园林等其他专业第一次提资；其他专业初提指建筑初提后，结构、机电、内装及园林等专业向建筑反馈初步意见。
3.3二提指建筑专业将其他专业初提意见落实到建筑图上后再次向其他专业提资。
其他专业在此基础上进行深化设计。
深化完成后进行二次反提资，向建筑专业提供成熟的条件图。
同时结构及机电各专业之间进行互相提资。
本次提资后原则上各专业均不得再进行重大调整。
3.4终提是指各专业深化设计完全确定，各种条件不再变化后各专业之间最后一次提资。
本次提资后原则上各专业均不得再进行会导致其他专业调整的任何调整。
3.5套图是指各专业完成全部设计及图面整理后，为了保证图面的一致性，建筑或内装、园林专业向其他专业最后一次提供底图供各专业套图以便核对确认后出图。
4.各阶段节点提资内容4.1初提内容及深度要求：4.1.1建筑专业：1)基本完整的总平面图，应具备地形标高、楼层数等各项指标。
2)基本完整的地下室及各单体建筑平、立、剖面图纸。
3)提供的图纸应标注明确的房间功能、基本准确的户型建筑面积指标、层数、层高等；以及确定的轴网、开间、进深尺寸等。
4)要有明确的防火分区，地下室车库的排风机房位置应有示意。
室内外空调机位应有表示。
5)应完成各种给排水及电气管井的初步布置。
按规范需要防排烟的，应标示楼梯或前室加压风井及需要排烟的内走道风井。
6)有餐饮功能的房间应明确标示。
建筑工程设计-各专业之间互提资料深度第一章总则一、根据建筑工程设计交叉作业、综合协调的特点，为使初步设计与施工图设计顺利进行，保证设计质量，特制定本规定。
二、各专业之间互提设计资料的深度应体现《建筑工程设计文件编制深度的规定》的要求，按配合进度分批互提。
所提资料内容可根据工程情况增加或简化。
三、各专业之间互提设计资料由工种负责人统一归口。
对所提资料有变更时，应及时通过设计主持人与有关专业协调解决。
四、接受资料的专业，应及时研究落实，如认为资料深度不够或难以解决时，可提出补充要求或协商解决。
五、若工程为一阶段设计，各专业应以施工图形式向经济专业提供资料，以作工程概算。
第二章初步设计一、总图专业向其他专业提供的资料1．总平面及竖向布置图（1）红线内道路、建筑物、构筑物的布置，建筑物及构筑物的名称，建筑物层数。
（2）建筑物、构筑物的设计座标（或尺寸）及标高（与室内士0．000相当的绝对标高）。
（3）道路形式、主要标高。
（4）设计地形、地面雨水排向。
（5）指北针、风玫瑰图。
1．向经济专业提供“初步设计概算用设计数据表”。
二、建筑专业向其他专业提供的资料1．建筑类别，耐火等级，生活用水人数（提供给排水专业）。
2．平面图（1）柱网布置，轴线编号，轴线之间尺寸，最外轴线之间的总尺寸，门窗洞口尺寸。
（2）剪力墙、承重筒墙、防火墙、变形缝等的位置，外墙厚度，防火分区的划分。
墙体不同材料应按图例表明。
（3）门窗、楼梯、电梯、阳台、雨篷、天窗、悬挑部分等的位置。
（4）隔断、水池、卫生器具及有上下水、蒸汽、电气要求的设备等的位置。
（5）门的开启方式及开向，卷帘门的位置。
（6）室内外地面标高及各层楼面标局。
（7）房间名称，当有特殊要求（如防火、防爆、屏蔽、恒温、无菌等）或较重荷载要求时，应注明。
（8）剖切线及剖切线编号。
（仅表示在一层平面图上）（9）指北针（仅表示在一层平面图旁）（10）注明扩建要求或新归建筑衔接的关系。
建筑专业提资内容、时间及深度要求（施工图设计阶段）1、设计董事的前期工作内容1.1对方案进行理解、完善及深化。
尤其是对需要进行三阶段设计而省去中间的技术设计阶段的二阶段设计项目,此次工作为详细方案设计，应会同方案、结构、水、电通各专业共同完成；1.2对较为复杂的项目，高层、超高层等大型项目，负责策划并主持方案转交之间的专业评审和综合定案；1.3对与建筑专业有关的人防、消防、防火内容，应根据有关规范对方案进行复核调整，使方案达到可以着手于施工图设计的深度为准。
2、建筑第一次提资的内容、时间及深度2.1时间安排项目开始设计之前，应有计划书，计划书中应包括各阶段设计及各专业提资及反资的时间安排；第一次提资的时间应严格按计划执行，避免影响其他专业的设计进度。
2.2内容及深度第一次提资通常称作小样提资，即建筑的平、立、剖面。
此阶段的内容深度对结构专业来说，首先需要该资料来计算确定结构型式，基础形式以及梁、柱的断面尺寸等。
所以建筑提资必须满足结构计算所需要的数字依据。
其内容应包括：2.2.1建筑物的类别、用途、耐火等级、设计合理使用年限；2.2.2建筑物的轴线定位、柱网尺寸或开间尺寸等。
要求准确无误；2.2.3 各主要层平面及各房间的功能；2.2.4建筑物各楼层标高、总高度、室内外高差等；2.2.5楼梯、电梯的位置尺寸；2.2.6 墙体的厚度、定位及拟采用的墙体材料；2.2.7 对于有特殊要求的外墙装修应说明主要材料厚度；以上内容完成后，可首先向结构提资。
对于其他专业，除上述的第1~5条内容外，还应给出各种机房和管井的初步位置及尺寸，厨房、卫生间内部设施的相对位置等，供水、电专业进行系统设计。
根据上述内容，深度上不要求有第三道尺寸、大样索引、细部做法、门窗编号等。
总之，不要求有与其他专业要求无关的内容，从而缩短第一次提资时间，让其他专业的设计尽可能地同建筑同步进行。
3、第二、三…终次提资的时间、内容及深度完成第一次提资后，应着手第二、三…次大样细部提资工作，内容包括：3.1结合立面布置小样平面中的门窗、洞口尺寸、窗间墙尺寸等第三道尺寸及细部尺寸。

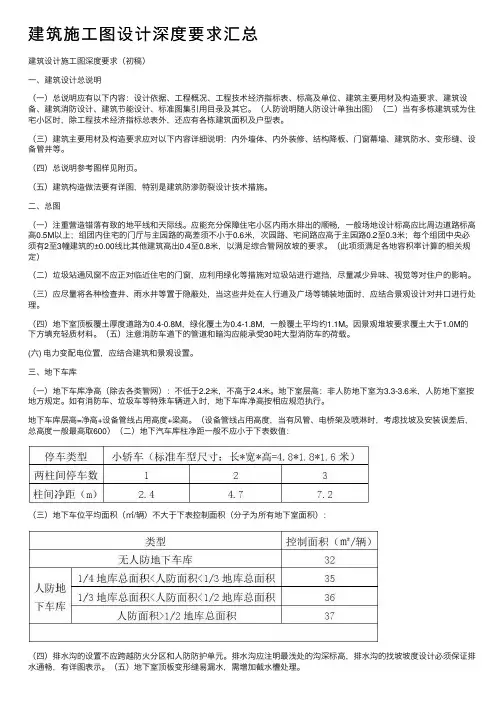

建筑施⼯图设计深度要求汇总建筑设计施⼯图深度要求（初稿）⼀、建筑设计总说明（⼀）总说明应有以下内容：设计依据、⼯程概况、⼯程技术经济指标表、标⾼及单位、建筑主要⽤材及构造要求、建筑设备、建筑消防设计、建筑节能设计、标准图集引⽤⽬录及其它。
（⼈防说明随⼈防设计单独出图）（⼆）当有多栋建筑或为住宅⼩区时，除⼯程技术经济指标总表外，还应有各栋建筑⾯积及户型表。
（三）建筑主要⽤材及构造要求应对以下内容详细说明：内外墙体、内外装修、结构降板、门窗幕墙、建筑防⽔、变形缝、设备管井等。
（四）总说明参考图样见附页。
（五）建筑构造做法要有详图，特别是建筑防渗防裂设计技术措施。
⼆、总图（⼀）注重营造错落有致的地平线和天际线。
应能充分保障住宅⼩区内⾬⽔排出的顺畅，⼀般场地设计标⾼应⽐周边道路标⾼⾼0.5M以上；组团内住宅的门厅与主园路的⾼差须不⼩于0.6⽶，次园路、宅间路应⾼于主园路0.2⾄0.3⽶；每个组团中央必须有2⾄3幢建筑的±0.00线⽐其他建筑⾼出0.4⾄0.8⽶，以满⾜综合管⽹放坡的要求。
（此项须满⾜各地容积率计算的相关规定）（⼆）垃圾站通风窗不应正对临近住宅的门窗，应利⽤绿化等措施对垃圾站进⾏遮挡，尽量减少异味、视觉等对住户的影响。
（三）应尽量将各种检查井、⾬⽔井等置于隐蔽处，当这些井处在⼈⾏道及⼴场等铺装地⾯时，应结合景观设计对井⼝进⾏处理。
（四）地下室顶板覆⼟厚度道路为0.4-0.8M，绿化覆⼟为0.4-1.8M，⼀般覆⼟平均约1.1M。
因景观堆坡要求覆⼟⼤于1.0M的下⽅填充轻质材料。
（五）注意消防车道下的管道和暗沟应能承受30吨⼤型消防车的荷载。
(六) 电⼒变配电位置，应结合建筑和景观设置。
三、地下车库（⼀）地下车库净⾼（除去各类管⽹）：不低于2.2⽶，不⾼于2.4⽶。
地下室层⾼：⾮⼈防地下室为3.3-3.6⽶，⼈防地下室按地⽅规定。
如有消防车、垃圾车等特殊车辆进⼊时，地下车库净⾼按相应规范执⾏。
施工图设计提资深度规定一次提资及返资●项目启动，结构、机电专业向建筑专业提资结构、水、电、风专业依据主管部门、建设单位对初步设计的审查意见，对以下内容进行确认，有修改的，提供局部修改图。
结构专业：确认结构体系及基础形式，影响外立面、室内净高及使用空间的梁、墙、柱应提出修改建议或意向。
机电专业：确认各自专业设备房、管道井的名称、位置、面积、净尺寸、净高，提出主要管线走向（含室外管线以及影响立面或使用功能的主要水平管及立管），大型设备吊装孔及通道、提供影响结构荷载计算的设备布置范围及荷载，楼板及结构墙上大于800x800的洞口、特殊的降板要求等。
●建筑专业一次提资：将批准的初步设计资料（批件、设计图纸等）经调整和补充后，提供给各专业。
建筑专业提供资料深度要求：1.建筑明确墙体材料、层高、外墙门窗洞尺寸、楼地面构造厚度及结构楼面标高，明确管井、厨卫布置、空调内外机布置。
（精装修项目应与室内协调确定）2.满足结构进行整体电算。
3.满足机电专业进行大平面、大系统布置及估算电量。
4．建筑专业应完成第一轮面积计算（包括单体、总体）结构、水、暖、电专业返资：各专业应及时对提供资料加以复核和确认，并将施工图设计中必要的设计参数、设计要求反馈给建筑专业。
建筑专业接收结构专业资料结构专业特别说明：住宅凡标准层高（3米），外墙梁高无特殊说明时，均默认净高600，宽200。
建筑专业接收、水、暖、电专业资料电气专业接收水、通风专业资料：给排水：提供消防、生活水泵容量及集水坑总用电量。
通风：提供制冷机房、空调机房、防排烟风机的用电量。
二次提资及返资建筑专业：接收到各专业反提的资料后，对施工图设计过程中所需要的设计参数、设计要求，给予确定，及时调整和补充有关设计资料和（总图、平、立、剖面图）图纸，再次向各专业提供设计资料。
建筑专业提供资料深度要求：1.满足结构进行模板图设计。
2.满足机电专业进行平面设计、管道平面布置、系统设计及核算电量等专业内部计算。
适用专业代码0818030818Z1整理人尼克适用专业代码：081803、0818Z1适用专业名称：地质工程、地质灾害科学与工程课程编号：856 课程名称：岩土力学一、考试的总体要求考察学生对岩土力学的基本知识、基本原理、常用试验方法及基本理论计算方法及其应用的掌握程度。
二、考试内容及比例考试内容包括“土力学”和“岩体力学”两部分，分值各占50%。
土力学部分（按土力学内容为100%计）1、土的物理性质及工程分类。
要求掌握土的基本物理性质指标的定义、应用及计算方法，熟悉土的工程分类。
试题比例为5-10%。
2、土的渗流与渗透特性。
要求掌握土的渗透性与渗流(包括流网)的基本原理与计算。
试题比例为10%。
4、土的有效应力原理与土中应力。
要求掌握土的有效应力原理和土中应力的计算方法。
试题比例为5-10%4、土的压缩性。
要求掌握土的压缩性指标、沉降计算方法(包括e-log p法与e-p法)及沉降与时间的关系。
试题比例为10-15%5、土的抗剪强度特性。
要求掌握Mohr-Coulomb抗剪强度理论及其计算，熟悉影响土的抗剪强度的因素及试验方法。
试题比例为10-15%6、土压力理论与计算。
要求掌握Rankine土压力理论、Coulomb土压力理论及土压力计算方法，熟悉特殊情况下土压力计算方法。
试题比例为10-15%7、土坡稳定。
熟悉土坡稳定分析的基本概念与无限边坡稳定性计算。
试题比例为5-10%8、地基承载力。
要求掌握地基承载力理论与计算方法(包括Terzaghi承载力理论、GB50007规范法)。
试题比例为10-15%岩体力学部分（按岩体力学内容为100%计）1、岩体的地质与结构特征。
要求掌握结构面的特征包括其成因类型与规模分级以及结构面特征对岩体性质的影响，熟悉岩体的工程分类。
试题比例为5-10%。
2、岩石的物理力学性质。
熟悉岩石的物理、水理性质，了解岩石的热学性质，要求掌握岩石（或岩块）的单轴和三轴压缩条件下的变形性质、岩石的蠕变性质及强度性质。
施工图设计提资深度规定XX1104一次提资及返资•项目启动，结构、机电专业向建筑专业提资结构、水、电、风专业根据主管部门、建设单位对初步设计的审查意见，对下列内容进行确认，有修改的，提供局部修改图。
结构专业：确认结构体系及基础形式，影响外立面、室内净高及使用空间的梁、墙、柱应提出修改建议或者意向。
机电专业：确认各自专业设备房、管道井的名称、位置、面积、净尺寸、净高，提出要紧管线走向（含室外管线与影响立面或者使用功能的要紧水平管及立管），大型设备吊装孔及通道、提供影响结构荷载计算的设备布置范围及荷载，楼板及结构墙上大于800x800的洞口、特殊的降板要求等。
•建筑专业一次提资：将批准的初步设计资料（批件、设计图纸等）经调整与补充后，提供给各专业。
深度要求:1.建筑明确墙体材料、层高、外墙门窗洞尺寸、楼地面构造厚度及结构楼面标高，明确管井、厨卫布置、空调内外机布置。
（精装修项目应与室内协调确定）2.满足结构进行整体电算。
3.满足机电专业进行大平面、大系统布置及估算电量。
4.建筑专业应完成第一轮面积计算（包含单体、总体）•结构、水、暖、电专业返资：各专业应及时对提供资料加以复核与确认，并将施工图设计中必要的设计参数、设计要求反馈给建筑专业。
电气专业接收水、通风专业资料：给排水：提供消防、生活水泵容量及集水坑总用电量。
通风：提供制冷机房、空调机房、防排烟风机的用电量。
二次提资及返资•建筑专业：接收到各专业反提的资料后，对施工图设计过程中所需要的设计参数、设计要求，给予确定，及时调整与补充有关设计资料与（总图、平、立、剖面图）图纸，再次向各专业提供设计资料。
深度要求：1满足结构进行模板图设计。
2.满足机电专业进行平面设计、管道平面布置、系统设计及核算电量等专业内部计算。
3.完成第一轮节能计算用以指导墙身、构造设计与面积操纵（专业负责人应校对）。
4.建筑专业应完成第二轮面积计算（包含单体、总体）（专业负责人应校对）。
各专业互提设计资料内容深度标准引言在跨专业的设计工作中，设计师们经常需要互相交流和协作，互提设计资料是其中重要的一环。
互提设计资料的内容深度标准对于保证设计工作顺利进行至关重要。
本文将从不同专业的角度出发，提出各专业互提设计资料内容深度的标准，并给出相应建议。
1. 建筑设计专业建筑设计专业的资料互提需要包含以下内容深度：•建筑规划设计方案：包括对场地环境、土地利用、建筑布局等的规划设计方案，需要详细说明设计考虑的背景和原则。
•建筑构造设计：包括对建筑物结构的设计方案，需要包括结构计算、材料选择、连接方式等详细信息。
•建筑装饰设计：包括对建筑内外装饰的设计方案，需要包括材料选择、色彩搭配、风格表达等详细信息。
•建筑设备设计：包括对建筑设备系统的设计方案，需要包括供电、给水排水、通风设备等的详细信息。
建议在互提建筑设计资料时，应注意描述清楚设计方案的背景、原则和技术参数，以便其他专业的设计师能够准确理解设计意图，并进行相应的设计补充或协调。
2. 机械设计专业机械设计专业的资料互提需要包含以下内容深度：•机械设计方案：需要包括机械零部件的设计方案、技术参数、材料选择等详细信息。
同时，还需要给出机械装配图，明确零部件之间的关系和拆装方式。
•机械运行原理：需要详细说明机械装置的工作原理、运行流程和关键环节，以便其他专业的设计师理解并提供合适的设计建议。
•机械控制系统：需要给出机械控制系统的设计方案和电气原理图，包括传感器、执行器、控制器等组成部分。
建议在互提机械设计资料时，应注意描述清楚设计方案的技术参数、工作原理和控制方式，以方便其他专业的设计师能够准确理解设计意图，并进行相应的设计补充或协调。
3. 电子设计专业电子设计专业的资料互提需要包含以下内容深度：•电路设计方案：需要包括电路原理图、电路拓扑结构、电子元器件参数等详细信息。
同时，还需要给出元器件选取的原则和理由。
•PCB设计方案：需要包括PCB布线图、元器件布局图等详细信息。
(一)各专业之间互提资料深度的规定
（试行）
——本规定为公司内部设计深度的执行文件，望各专业设计人员遵照执行，对某些要求过高或欠缺不当的，请提交总工办，以便今后修改。
中建国际（深圳）设计顾问有限公司
2003．3
目录
1、总则 (1)
2、初步设计 (1)
2．1 总图专业向其他专业提供的资料 (1)
2．2 建筑专业向其他专业提供的资料 (1)
2．3 结构专业向其他专业提供的资料 (2)
2．4 给排水专业向其他专业提供的资料 (3)
2．5 电气专业向其他专业提供的资料 (4)
2．6 弱电专业向其他专业提供的资料 (4)
2．7 暖通专业向其他专业提供的资料 (5)
2．8 动力专业向其他专业提供的资料 (6)
3、施工图设计 (6)
3．1 总图专业向其他专业提供的资料 (6)
3．2 建筑专业向其他专业提供的资料 (7)
3．3 结构专业向其他专业提供的资料 (9)
3．4 给排水专业向其他专业提供的资料 (9)
3．5 电气专业向其他专业提供的资料 (10)
3．6 弱电专业向其他专业提供的资料 (12)
3．7 暖通专业向其他专业提供资料 (13)
4、防空地下室设计 (14)
4．1 建筑专业向其他专业提供的资料 (14)
4．2 结构专业向其他专业提供的资料 (14)
4．3 给排水专业向其他专业提供的资料 (15)
4．4 暖通专业向其他专业提供的资料 (15)
4．5 电气专业向其他专业提供的资料 (15)。
各专业互提资料深度的规定1 方案设计阶段建筑专业建筑物的用地、等级、功能要求主要的建筑平面、剖面、立面。
图中应给出主要的尺寸与标高。
交通及疏散组织、楼梯、电梯的位置及形式。
分别提出对结构专业、各设备专业的特殊要求。
结构专业所采用的结构体系、结构布置及高层建筑高宽比要求。
主要梁、柱、墙、网架等结构的估计尺寸。
基础形式及埋置深度等要求。
变形缝位置。
预估场地工程地质条件对上部结构设计的影响。
各设备专业设备用房面积与位置。
与土建有关的设备（水池、水箱、有设备基础的大型设施）的数量、容量及位置、重量。
对建筑或结构的特殊要求。
2 初步设计阶段建筑专业建筑总平面（比例1:500、1:1000）；各层平面、各层剖面及主要立面（比例1:100、1:200）；各类房间的使用功能要求（包括人员密度、环境要求等）。
各设备用房位置、面积与空间尺寸。
建筑物的定位轴线、开间、进深等主要尺寸，各层层高及设计标高，主要门窗洞口及建筑设施的位置与尺寸。
建筑内外墙材料、厚度。
管道井的位置、尺寸。
楼梯的位置、平面尺寸及形式。
电梯、自动扶梯的位置、平面尺寸、型号及容量、地坑深度的要求。
地下室底板排水坡度的要求。
结构专业基础类型、平面布置、基础及基础梁的尺寸、标高及埋深。
各层结构平面布置及主要管道井位置尺寸。
梁、柱、墙等构件的断面尺寸及与定位轴线的关系。
楼梯、电梯井、自动扶梯、阳台等构件的结构布置与主要受力构件尺寸。
结构材料类型的选定。
变形缝位置、宽度与其他要求。
非承重结构材料类型及厚度要求。
标准构件图的采用。
新结构、新材料的采用。
给排水专业设备用房位置、空间尺寸及其他要求。
高低位水池、水箱的容量、位置、标高、尺寸及其他要求。
消火栓、喷淋系统、其他灭火设施的位置及对各专业的要求。
给排水的管道井位置及尺寸要求。
室内管线及引出管线对土建专业的要求。
设备的平面布置、用电负荷、电源位置及控制的要求。
设备房间需进风、排风要求。
电气专业设备用房位置、空间尺寸及其他要求。
1建筑专业1.1总平面图：a.包括城委批复的建筑红线，建筑定位座标、标高、层数、指北针。
b.拆除旧建筑物的边界范围及建筑层数。
c.场外管线接入点的位置及场地建筑座标。
d.道路、广场、铁路和明沟的座标控制点、标高、坡向及绿化示意。
1.2建筑各层平面图：a.房间名称、轴线编号、轴线间尺寸（开间及进深尺寸）、纵横墙、柱、墩等厚度、门窗位置及洞口尺寸、门的种类及门的开启方向。
b.电梯（容量、速度）及机房的位置、尺寸、楼梯的梯段、栏杆等尺寸及做法。
c.设备及设施的特殊荷重、吊车型号、吨位。
d.阳台、雨蓬、卫生洁具、地漏、管井的位置、尺寸、标高。
e.防火分区及防火门的位置。
f.屋面分水线、坡向、坡度；雨水管及落水口的位置，做法：变形缝（伸缩缝、沉降缝、抗震缝）位置尺寸及做法；主要设备及孔洞的位置，尺寸、标高。
1.3建筑立、剖面图：a.能表示建筑特征的各立面。
b.室内、外地面标高；各层楼面标高；屋面标高；门窗洞口及窗台标高；地坑、地沟、平台、隔断及主要设施的标高。
各主要或特殊房间的最小净空要求。
1.4天沟（檐沟）女儿墙、窗楣、窗台、阳台等墙身构造大样做法及构件悬挑（外伸及两侧延伸）尺寸。
1.5门窗表建筑装修做法表1.6环保要求。
三废处理及防屏蔽，防磁，防振，防辐射，防腐蚀，防尘，保温，隔热，洁净等特殊构造要求及防护措施。
2结构专业2.1基础平面布置图：（包括基础形式，埋深；设备基础的平面位置尺寸，标高等）。
2.2多层结构平面布置图；（包括板面标高，竖向构件，平面构件）主要承重构件尺寸断面。
2.3屋面平面布置图：（预留孔洞位置，坡比，坡向，屋脊及檐上标高）。
2.4其它有特殊要求结构和构筑物简图。
2.5所采用的标准构件图集。
3水、电、空调等设备专业3.1各专业设备用房的平、剖面布置（包括水泵房、污水处理间、变配电所、控制室、电话交换房、空调机房、冷冻机房、锅炉房等）。
3.2主要设备的位置，外形尺寸，重量，安装标高及设备基础要求（水箱、消火栓、消防自动报警、自动喷淋；配电箱、灯个选型、通讯广播器材、共用天线、避雷接地；空调机、排风扇、送回风口；锅炉、污水处理等）以及设备的振动，噪音等。
析说施工图设计——代序随着我国经济建设的蓬勃发展，作为支柱产业之一的建筑业日新月异，建筑设计市场也因之兴旺起来，国家、集体及私人设计单位竞争激烈。
面对这种局面，建筑方案的设计能否出奇制胜，固然成为设计单位取得设计权的重要保证，但施工图的设计能力与质量，同样成为设计单位整体水平的体现。
然而，有些建筑师却只热衷于方案设计，视施工图设计为雕虫小技，难以展现自己的才华。
这种片面认识，主要是由于对施工图设计的下述特点缺乏了解所致。
一、施工图设计的严肃性施工图是设计单位最终的“技术产品”，是进行建筑施工的依据，对建设项目建成后的质量及效果，负有相应的技术与法律责任。
因此，常说“必须按图施工”。
未经原设计单位的同意，任何个人和部门不得擅自修改施工图纸。
经协商或要求后，同意修改的，也应由原设计单位编制补充设计文件，如变更通知单、变更图、修改图等，与原施工图一起形成完整的施工图设计文件，并应归档备查。
即便是在建筑物竣工投入使用后，施工图也是对该建筑进行维护、修缮、更新、改建、扩建的基础资料。
特别是一旦发生质量或使用事故，施工图则是判断技术与法律责任的主要根据。
因此，《中华人民共和国建筑法》第五十六条中规定：“……设计文件应当符合有关法律、行政法规的规定和建筑工程质量、安全标准、建筑工程勘察、设计技术规范以及合同的约定。
设计文件选用的建筑材料、建筑构配件和设备，应当注明其规格、型号、性能等技术指标，其质量要求必须符合国家规定的标准”。
二、施工图设计的承前性建筑工程设计分为方案设计、初步设计和施工图设计3个阶段(小型和技术简单者，可以方案设计代替初步设计，简化为两个阶段)。
其实质可以认为是从宏观到微观、从定性到定量、从决策到实施逐步深化的过程。
后者是前者的延续，前者是后者的依据。
就施工图设计论，它必须以方案与初步设计为依据，忠实于既定的基本构思和设计原则。
如有重大修改变化时，应对施工草图进行审定确认或者调整初步设计，甚至重做再审。
建筑专业提资内容【2 】.时光及深度请求（施工图设计阶段）1.设计董事的前期工作内容1.1对筹划进行懂得.完美及深化.尤其是对须要进行三阶段设计而省去中央的技巧设计阶段的二阶段设计项目,此次工作为具体筹划设计,应会同筹划.构造.水.电通各专业合营完成;1.2对较为庞杂的项目,高层.超高层等大型项目,负责策划并主持筹划转交之间的专业评审和分解定案;1.3对与建筑专业有关的人防.消防.防火内容,应根据有关规范对筹划进行复核调剂,使筹划达到可以着手于施工图设计的深度为准.2.建筑第一次提资的内容.时光及深度2.1时光安排项目开端设计之前,应有筹划书,筹划书中应包括各阶段设计及各专业提资及反资的时光安排;第一次提资的时光应严厉按筹划履行,避免影响其他专业的设计进度.2.2内容及深度第一次提资平日称作小样提资,即建筑的平.立.剖面.此阶段的内容深度对构造专业来说,起首须要该材料来盘算肯定构造型式,基本情势以及梁.柱的断面尺寸等.所以建筑提资必须知足构造盘算所须要的数字根据.其内容应包括：2.2.1建筑物的类别.用处.耐火等级.设计合理应用年限;2.2.2建筑物的轴线定位.柱网尺寸或开间尺寸等.请求精确无误;2.2.3 各重要层平面及各房间的功效;2.2.4建筑物各楼层标高.总高度.室表里高差等;2.2.5楼梯.电梯的地位尺寸;2.2.6 墙体的厚度.定位及拟采用的墙体材料;2.2.7 对于有特别请求的外墙装修应解释重要材料厚度;以上内容完成后,可起首向构造提资.对于其他专业,除上述的第1~5条内容外,还应给出各类机房和管井的初步地位及尺寸,厨房.卫生间内部举措措施的相对地位等,供水.电专业进行体系设计.根据上述内容,深度上不请求有第三道尺寸.大样索引.细部做法.门窗编号等.总之,不请求有与其他专业请求无关的内容,从而缩短第一次提资时光,让其他专业的设计尽可能地同建筑同步进行.3.第二.三…终次提资的时光.内容及深度完成第一次提资后,应着手第二.三…次大样细部提资工作,内容包括：3.1联合立面布置小样平面中的门窗.洞口尺寸.窗间墙尺寸等第三道尺寸及细部尺寸.便于水.电专业的各类竖向立管地位的合理排放.3.2厨房.卫生间大样;阳台.雨蓬构件大样;墙身节点大样;外廊雕栏檐口大样;空调架板构造大样;屋顶构件大样;电梯.楼梯详图等与构造有关的内容.便于构造专业开展梁.板设置装备摆设设计.3.3电梯的型号.载重等技巧参数及电梯样本.3.4地下室顶板覆土厚度.情况及地下车库的坡道等.除上述内容外,同时完成对构造专业的反合营提资工作.如建筑请求构造梁的掌握高度;板底.梁底的掌握标高及建筑请求的挂板等等.在此时代应会同各专业就第一次提资后的反资内容进行各专业碰头调和,并记载在案.提交终次材料的时光应掌握在筹划设计周期的1/2时光之内,不宜迁延,以保证其他专业有足够的时光完成设计.4.几点请求4.1 实行初步设计和施工图设计阶段设计文件的完成是树立在调剂后完美的筹划基本上的.为能达到筹划所表达的后果,建筑专业应调和各专业尽可能地屈服建筑总体请求.4.2 提资必须有校审人签字,以保证材料的精确.。
施工图设计提资深度规定一次提资及返资l 项目启动，结构、机电专业向建筑专业提资结构、水、电、风专业依据主管部门、建设单位对初步设计的审查意见，对以下容进行确认，有修改的，提供局部修改图。
结构专业：确认结构体系及基础形式，影响外立面、室净高及使用空间的梁、墙、柱应提出修改建议或意向。
机电专业：确认各自专业设备房、管道井的名称、位置、面积、净尺寸、净高，提出主要管线走向（含室外管线以及影响立面或使用功能的主要水平管及立管），大型设备吊装孔及通道、提供影响结构荷载计算的设备布置围及荷载，楼板及结构墙上大于800x800的洞口、特殊的降板要求等。
建筑工程施工图设计互提资料深度要求1．总图专业向其他专业提供设计资料的深度（建筑、结构、给水、排水、电气、弱电、暖通、动力、技术经济专业均同）。
1.1总平面及竖向设计图1.1.1红线道路、建筑物、构筑物、绿化区的布置及建筑物、构筑物的名称。
1.1.2建筑物、构筑物的设计坐标（简单项目可用尺寸标注），室外地坪标高。
1.1.3车行道交叉点的中心坐标及标高，道路的形式，路面宽度、坡向、坡长及变坡点标高。
1.1.4地面雨水排向。
1.1.5自然地形地貌。
1.2 其它（仅向给水排水专业提供）雨水排除、排污和给水管进出口。
2．建筑专业向其他专业提供设计资料的深度（总图、结构、给水排水、电气、弱电、暖通、动力专业均同）。
2.1 平面图：包括底层、楼层平面、地下室、设备机房、设备夹层、屋顶平面、天窗平面等。
2.1.1柱网布置、剪力墙、防火墙、变形缝位置，墙体如有承重墙，轻质墙等不同材料组成时应按图例表示清楚，并注明不同墙体厚度。
2.1.2阳台、雨篷、挑檐、天窗、挡风板和其他悬挑部分的位置、尺寸、管道井、通风道、垃圾道、烟囱、预留洞（非各专业用），设备搬运井道、窗井、电梯井、电梯机房（应注明电梯型号速度）、卫生设备、有上下水或蒸汽电气要求的设备、水池、隔断、台、厨、柜、阁楼、隔板等位置和尺寸，当另行绘制平面放大或有大样时则可不注尺寸。
有吊车的建筑应注明型号、吨位、跨度、轨顶标高、行驶围。
2.1.3注明房间名称，当有特殊要求（如防火、防爆、恒温、无菌及较重荷载时）应同时注明。
2.1.4 门窗编号，门的开启方向，门洞宽和高。
2.1.5一般情况下注三道尺寸（门窗宽度与轴线关系、开间尺寸、外包尺寸），当有隔墙时应标明其位置尺寸。
2.1.6 轴线编号。
2.1.7室外标高、各层标高、阳台、外廊、浴厕、地坑等标高、窗井、楼地面局部降低处的标高。
2.1.8 底层平面应标明剖面线位置、指北针。
2.1.9当建筑预留扩建条件时应予注明（或以文字资料提供给其他专业，其中不包括基础预留条件），当与旧建筑或构筑物衔接时应表明彼此关系。
2.1.10室较重设备（不包括各专业的设备）的位置和重量（当有工艺布置图时则不在此例）。
2.1.11屋顶平面的排水方式、排水方向、坡度、雨水口（斗）的位置，上人孔位置。
当为上人屋面时应注明。
2.1.12地下室平面需标明天井、盲沟、排水沟、集水坑位置与尺寸（如有关专业设备要求的排水沟、地沟、窖井等位置与尺寸可在施工图后期注明）。
2.1.13地沟平面（不包括室外地沟）应注明沟宽、沟高、坡向、坡度、集水坑、检查井位置。
当地沟穿墙时，由结构专业配置过梁。
2.1.14属各专业要求在墙、板上开洞的位置、尺寸及洞边构造要求，在有关专业提供资料之后再行补充。
2.2 立面图2.2.1凡平面图所示的各部位，均应在立面图上表示清楚。
2.2.2 建筑物两端的轴线编号。
2.2.3剖面图表示不到的窗高和窗台（不同于一般窗高的，如楼梯间、电梯机房等），应注明高度或标高。
2.2.4 凡剖面图表示不到的屋面突出部分或高低错落部分，均应注明高度和标高。
2.3 剖面图2.3.1 凡剖线剖到的部位应表示清楚。
2.3.2 注三道尺寸线（窗、窗台、檐口、女儿墙尺寸、层高、室外高差、外包尺寸）。
2.3.3 楼地面、檐口、女儿墙、烟囱顶、水箱间、电梯机房、出屋面楼梯间等标高。
2.3.4 有吊顶房间需要控制其高度时，应注明吊顶高度（或另提文字资料）。
2.4.1 门窗编号、规格、用材应注明，密闭窗、双层窗、保温窗、防火门、卷帘门、放火卷帘等特殊门窗亦需注明。
2.4.2 向技术经济专业尚应提供所采用标准图册的名称。
2.5 材料做法2.5.1 屋面、楼地面、吊顶、防水、防潮、保温、隔音、隔热等做法及用材，墙身材料和厚度。
2.5.2 屋面做法应提出由结构找坡或建筑材料找坡。
2.5.3 管道明装、暗装、防震、防噪声等要求。
2.5.4若为一阶段设计向技术经济专业尚应提供较详尽的材料做法，包括窗帘盒、杆、窗台板、挂镜线、室外散水、雨水管、建筑装修材料等。
2.5.5 从建筑装修角度对照明的特殊要求。
2.6 大样2.6.1凡基本图纸不能表达详尽时应绘制大样，如外墙、门廊、雨篷、阳台、楼梯间平剖面、卫生间平面放大样、客房家具设施布置放大、电梯和电机房平剖面等。
2.6.2装修大样，当有灯槽、嵌入式灯具或其他与专业有关的装修要求时，为满足有关专业进度要求，可先提供草图。
2.7 其它凡由设计确定规模、人数、床位时（如数学楼、单身宿舍、医院等），需向给水排水专业提供使用人数。
3．结构专业向其他专业提供设计资料的深度3.1.1在总平面布置中，加单项建筑物、构筑物位置及标高的设计要求。
3.1.2基础选型、基础埋深、人工处理地基的方法、处理深度。
3.2 建筑、给水排水、电气、弱电、暖通、动力专业。
3.2.1梁、板、柱、剪力墙平面布置和尺寸。
3.2.2伸缩缝、沉降缝、抗震缝、后浇带的位置和宽度。
3.2.3砖墙厚度，砖垛及构造柱位置和尺寸。
3.2.4基础选型，各类型基础大样、基础埋深、人工处理地基的方法、处理深度。
3.2.5箱基或地下室底板及墙身厚度。
3.2.6 屋面找坡方式、坡度及坡向。
3.2.7 有吊顶处梁底标高。
3.2.8 室外管沟、管架结构型式和构件尺寸。
3.2.9 作为承重墙的挡土墙型式和尺寸。
3.2.10对于建筑装饰小构件，可提供配筋形式、规格、并表示在建筑施工图中。
3.2.11对墙、板上预留洞孔要求的鉴定和反馈。
4．给水排水专业向其他专业提供设计资料的深度4.1 总图专业4.1.1给排水各种管沟（包括各类给排水管道、明沟、检查井、消火栓及给排水管道的附属构筑物）的平面图及其标高。
4.1.2 给排水处理的建筑物、构筑物的平面位置、尺寸及标高。
4.1.3 雨水井位置及排水明沟断面。
4.2.1各种给排水的设备用房（包括水泵房、屋顶水箱、减压水箱、地下蓄水池、集水井、冷却塔、热交换器间、技术管道或设备夹层及给排水处理用房等）的平面位置、尺寸、标高、设备高度（或用房净高度）。
安装设备时的门、通道、安装孔宽和高度。
4.2.2管井、管廊、管沟、集水坑的平面布置、尺寸及标高、吊顶距结构板底的高度要求。
4.2.3 室检查井、水封井、撒油井、明沟的平面布置、尺寸及标高。
4.2.4 给排水设备的抗震及噪音消除的要求及有关资料。
4.2.5管道穿梁、板、墙、消防箱安装，闸阀操作井（孔），水流指示器检查孔等预留的位置、尺寸及标高。
4.2.6 雨水排水天沟中雨水口的位置、管径及标高。
4.2.7 架空管道位置、管径及标高,吊架或支架的位置及标高4.3 结构专业4.3.1水泵及给排水设备基础（需结构计算）的平面位置、设备自重、电机功率、转数及产品样本资料。
4.3.2 穿越梁、板、基础的管道直径、标高、预留孔洞或预埋套管的平面位置、尺寸及标高。
4.3.3给排水设施（包括各种蓄水池、化粪池、屋顶水箱、减压水箱、冷却塔、热交换器、水塔集水井或集水坑、管道支架、吊架等）的平面、尺寸、高度及标高，采用标准图号，给排水设备重量。
4.3.4 管井、管廊、管沟的平面位置、尺寸及标高。
4.3.5 给排水处理的建筑和构筑物的平面布置、尺寸及标高。
4.4 电气专业（弱电专业同）4.4.1消防栓、水流指示器、电接点压力表、电磁阀、气体喷洒的温感探测器等的位置、动作顺序及标高。
4.4.2给排水设备动力用电的位置、功率及标高。
4.4.3给排水设备附属仪表、电力启动器的平面位置及标高。
4.4.4蓄水池→水泵→屋顶水箱（分水箱）→减压水箱→用水点，成组给水设施的启动和信号装置的要求及动作顺序和水位高低限数据。
4.4.5排水设备控制和信号装置的要求及动作顺序。
4.4.6热电设备的用电量及位置。
4.5 动力专业4.5.1生活引用水和工业用热水、开水所需的每日最大小时的供热量、蒸汽用量及使用时间。
4.5.2蒸汽、冷凝水管的压力、接管位置、管径和标高。
5．电气专业向其他专业提供设计资料的深度5.1 总图专业5.1.1 独力式或旁附式变配电所位置及外型尺寸（与建筑配合）。
5.1.2 室外电缆沟、电缆隧道走向、断面及其相关尺寸。
5.1.3 有管道综合要求时，提供室外电缆布置、埋深、架空线杆位、埋深及其相关尺寸。
5.2 建筑专业5.2.1变配电所、备用柴油机房及控制室a. 设备平面布置图、剖面图（标明房间用途、开间及主要设备相关尺寸、标高）。
b. 屋面、楼地面、墙面做法要求。
c. 门洞位置、尺寸、开启方向，有无纱门、纱窗及门有无双向开启要求。
d. 室电缆地沟、开关柜、电容器柜控制屏、信号屏等地沟位置、断面、防排水要求、地沟盖板要求。
e. 变压器承台、变压器间挡油、排油设施要求。
f. 通风窗（口）位置、尺寸及标高，进出风口有效面积及防雨、雪、小动物入侵的要求。
g. 母线穿墙、楼板洞口位置、尺寸及标高。
h. 必要时提供噪声资料。
5.2.2其它单体建筑：a. 嵌入式配电盘箱的预留墙洞位置、大小及尺寸。
b. 高层建筑竖井位置、尺寸及层间封闭要求，楼面预留洞口位置及尺寸。
c. 电缆沟平面布置及断面尺寸。
d. 消防控制中心位置及平面布置。
e. 灯光控制室（影剧院、体育馆）设备平面布置、剖面及地沟位置、尺寸。
f. 灯槽光带布置、尺寸、嵌入式灯具（墙或吊顶）预留洞口尺寸。
g. 预埋件（风扇吊钩、节日照明灯具固定或悬挂）的位置。
5.3报结构专业5.3.1站房：a. 设备荷载（包括变压器、柴油发电机组、开关柜、电容器柜等），必要时提供动力荷载。
b. 母线吊挂、开关柜固定、变压器吊装、变压器牵引地锚等预埋件位置及荷重。
c. 设备吊装检修所需吊轨、吊钩布置及技术要求。
d. 设备基础及支架技术资料。
5.3.2其它单体建筑：a. 利用框架柱钢筋及基础钢筋作防雷装置时，钢筋焊接（或绑扎）要求，防侧击雷钢门窗、圈梁与柱钢筋联接要求。
b. 作为防雷接地装置相互联接预埋件的位置，标高及技术要求。
c. 母线及大型吊灯在梁、板、柱上吊挂时，吊点位置、荷重及对预埋件的要求。
d. 凡>800mm的预留洞口提出过梁要求。
