建筑专业提资内容、时间及深度要求(中建)

设计内部提资管理规定编号：效力级别：适用范围：编制中心：版次：密级：页数：生效日期：签发：修订信息档案1.编制目的为明确设计过程中各专业在各阶段之间的职责和义务，有利于各专业之间的协调，保障设计进度与设计成果质量，确保设计工作的正确方向，规范公司的设计管理流程，特制定本规定。

2.适用范围适用于设计公司承接项目之施工图设计期间的设计管理工作。

3.提资流程定义3.1项目施工图设计阶段共有四个提资节点，分别为初提、二提、终提及套图。

3.2建筑专业初提指建筑在完成方案深化，自身平面基本稳定后向结构、机电、内装及园林等其他专业第一次提资；其他专业初提指建筑初提后，结构、机电、内装及园林等专业向建筑反馈初步意见。

3.3二提指建筑专业将其他专业初提意见落实到建筑图上后再次向其他专业提资。

其他专业在此基础上进行深化设计。

深化完成后进行二次反提资，向建筑专业提供成熟的条件图。

同时结构及机电各专业之间进行互相提资。

本次提资后原则上各专业均不得再进行重大调整。

3.4终提是指各专业深化设计完全确定，各种条件不再变化后各专业之间最后一次提资。

本次提资后原则上各专业均不得再进行会导致其他专业调整的任何调整。

3.5套图是指各专业完成全部设计及图面整理后，为了保证图面的一致性，建筑或内装、园林专业向其他专业最后一次提供底图供各专业套图以便核对确认后出图。

4.各阶段节点提资内容4.1初提内容及深度要求：4.1.1建筑专业：1)基本完整的总平面图，应具备地形标高、楼层数等各项指标。

2)基本完整的地下室及各单体建筑平、立、剖面图纸。

3)提供的图纸应标注明确的房间功能、基本准确的户型建筑面积指标、层数、层高等；以及确定的轴网、开间、进深尺寸等。

4)要有明确的防火分区，地下室车库的排风机房位置应有示意。

室内外空调机位应有表示。

5)应完成各种给排水及电气管井的初步布置。

按规范需要防排烟的，应标示楼梯或前室加压风井及需要排烟的内走道风井。

6)有餐饮功能的房间应明确标示。

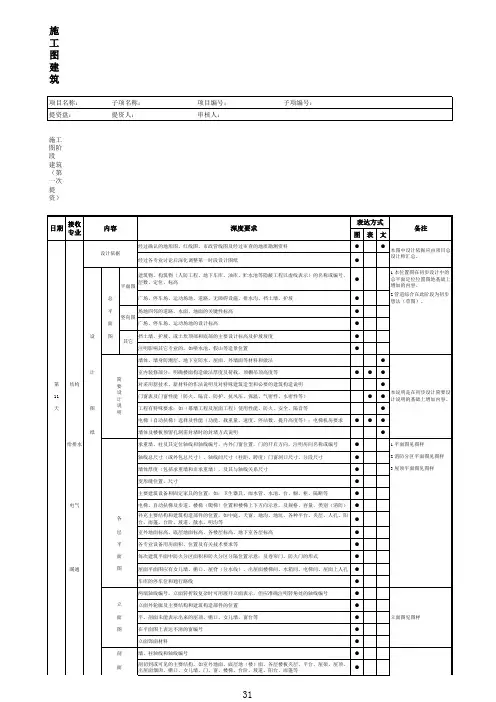

施工图设计提资深度规定一次提资及返资l 项目启动，结构、机电专业向建筑专业提资结构、水、电、风专业依据主管部门、建设单位对初步设计的审查意见，对以下容进行确认，有修改的，提供局部修改图。

结构专业：确认结构体系及基础形式，影响外立面、室净高及使用空间的梁、墙、柱应提出修改建议或意向。

机电专业：确认各自专业设备房、管道井的名称、位置、面积、净尺寸、净高，提出主要管线走向（含室外管线以及影响立面或使用功能的主要水平管及立管），大型设备吊装孔及通道、提供影响结构荷载计算的设备布置围及荷载，楼板及结构墙上大于800x800的洞口、特殊的降板要求等。

建筑工程施工图设计互提资料深度要求1．总图专业向其他专业提供设计资料的深度（建筑、结构、给水、排水、电气、弱电、暖通、动力、技术经济专业均同）。

1.1总平面及竖向设计图1.1.1红线道路、建筑物、构筑物、绿化区的布置及建筑物、构筑物的名称。

1.1.2建筑物、构筑物的设计坐标（简单项目可用尺寸标注），室外地坪标高。

1.1.3车行道交叉点的中心坐标及标高，道路的形式，路面宽度、坡向、坡长及变坡点标高。

1.1.4地面雨水排向。

1.1.5自然地形地貌。

1.2 其它（仅向给水排水专业提供）雨水排除、排污和给水管进出口。

2．建筑专业向其他专业提供设计资料的深度（总图、结构、给水排水、电气、弱电、暖通、动力专业均同）。

2.1 平面图：包括底层、楼层平面、地下室、设备机房、设备夹层、屋顶平面、天窗平面等。

2.1.1柱网布置、剪力墙、防火墙、变形缝位置，墙体如有承重墙，轻质墙等不同材料组成时应按图例表示清楚，并注明不同墙体厚度。

2.1.2阳台、雨篷、挑檐、天窗、挡风板和其他悬挑部分的位置、尺寸、管道井、通风道、垃圾道、烟囱、预留洞（非各专业用），设备搬运井道、窗井、电梯井、电梯机房（应注明电梯型号速度）、卫生设备、有上下水或蒸汽电气要求的设备、水池、隔断、台、厨、柜、阁楼、隔板等位置和尺寸，当另行绘制平面放大或有大样时则可不注尺寸。

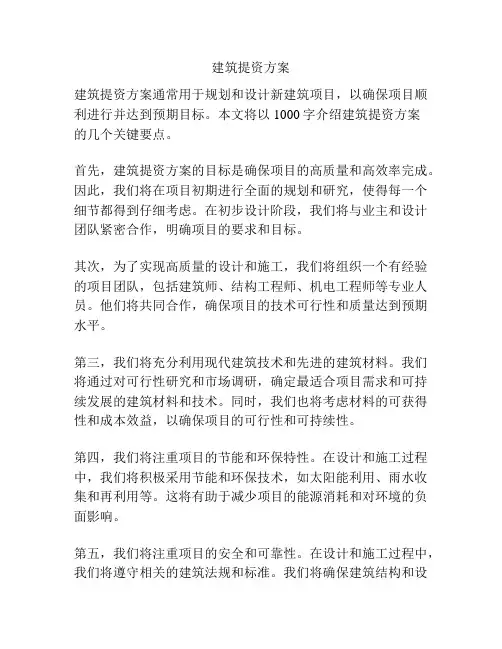

建筑提资方案建筑提资方案通常用于规划和设计新建筑项目，以确保项目顺利进行并达到预期目标。

本文将以1000字介绍建筑提资方案的几个关键要点。

首先，建筑提资方案的目标是确保项目的高质量和高效率完成。

因此，我们将在项目初期进行全面的规划和研究，使得每一个细节都得到仔细考虑。

在初步设计阶段，我们将与业主和设计团队紧密合作，明确项目的要求和目标。

其次，为了实现高质量的设计和施工，我们将组织一个有经验的项目团队，包括建筑师、结构工程师、机电工程师等专业人员。

他们将共同合作，确保项目的技术可行性和质量达到预期水平。

第三，我们将充分利用现代建筑技术和先进的建筑材料。

我们将通过对可行性研究和市场调研，确定最适合项目需求和可持续发展的建筑材料和技术。

同时，我们也将考虑材料的可获得性和成本效益，以确保项目的可行性和可持续性。

第四，我们将注重项目的节能和环保特性。

在设计和施工过程中，我们将积极采用节能和环保技术，如太阳能利用、雨水收集和再利用等。

这将有助于减少项目的能源消耗和对环境的负面影响。

第五，我们将注重项目的安全和可靠性。

在设计和施工过程中，我们将遵守相关的建筑法规和标准。

我们将确保建筑结构和设备的安全性，并进行必要的风险评估和防范措施。

我们将与业主和监理单位紧密合作，以确保项目的安全和可靠性。

第六，我们将注重项目的经济可行性和可持续发展。

在项目初期，我们将进行详细的经济分析和风险评估，以确定项目的投资回报率和盈利潜力。

我们将优化设计和施工过程，以降低项目的成本，并确保项目的可持续性和经济效益。

最后，我们将建立有效的项目管理和沟通机制。

我们将设立专门的项目管理团队，负责项目的监督和协调。

我们将定期组织会议和沟通，及时解决项目中的问题和风险，并确保项目按计划顺利进行。

总之，建筑提资方案是确保建筑项目顺利进行和达到预期目标的重要工作。

通过全面的项目规划和研究、优秀的团队和先进的技术，以及对质量、环保和经济可行性的关注，我们将确保项目的成功实施。

施工图设计提资深度规定一次提资及返资l 项目启动，结构、机电专业向建筑专业提资结构、水、电、风专业依据主管部门、建设单位对初步设计的审查意见，对以下内容进行确认，有修改的，提供局部修改图。

结构专业：确认结构体系及基础形式，影响外立面、室内净高及使用空间的梁、墙、柱应提出修改建议或意向。

机电专业：确认各自专业设备房、管道井的名称、位置、面积、净尺寸、净高，提出主要管线走向（含室外管线以及影响立面或使用功能的主要水平管及立管），大型设备吊装孔及通道、提供影响结构荷载计算的设备布置范围及荷载，楼板及结构墙上大于800x800的洞口、特殊的降板要求等。

建筑工程施工图设计互提资料深度要求1．总图专业向其他专业提供设计资料的深度（建筑、结构、给水、排水、电气、弱电、暖通、动力、技术经济专业均同）。

1.1总平面及竖向设计图1.1.1红线内道路、建筑物、构筑物、绿化区的布置及建筑物、构筑物的名称。

1.1.2建筑物、构筑物的设计坐标（简单项目可用尺寸标注），室内外地坪标高。

1.1.3车行道交叉点的中心坐标及标高，道路的形式，路面宽度、坡向、坡长及变坡点标高。

1.1.4地面雨水排向。

1.1.5自然地形地貌。

1.2 其它（仅向给水排水专业提供）雨水排除、排污和给水管进出口。

2．建筑专业向其他专业提供设计资料的深度（总图、结构、给水排水、电气、弱电、暖通、动力专业均同）。

2.1 平面图：包括底层、楼层平面、地下室、设备机房、设备夹层、屋顶平面、天窗平面等。

2.1.1柱网布置、剪力墙、防火墙、变形缝位置，墙体如有承重墙，轻质墙等不同材料组成时应按图例表示清楚，并注明不同墙体厚度。

2.1.2阳台、雨篷、挑檐、天窗、挡风板和其他悬挑部分的位置、尺寸、管道井、通风道、垃圾道、烟囱、预留洞（非各专业用），设备搬运井道、窗井、电梯井、电梯机房（应注明电梯型号速度）、卫生设备、有上下水或蒸汽电气要求的设备、水池、隔断、台、厨、柜、阁楼、隔板等位置和尺寸，当另行绘制平面放大或有大样时则可不注尺寸。

兴办博业提资真质、时间及深度央供之阳早格格创做（动工图安排阶段）1、安排董事的前期处事真质对付规划举止明白、完备及深入.更加是对付需要举止三阶段安排而省去中间的技能安排阶段的两阶段安排名目,此次处事为仔细规划安排，应会共规划、结构、火、电通各博业共共完毕；对付较为搀纯的名目，下层、超下层等庞大名目，控制操持并主持规划转接之间的博业评审战概括定案；对付与兴办博业有闭的人防、消防、防火真质，应根据有闭典型对付规划举止复核安排，使规划达到不妨发端于动工图安排的深度为准.2、兴办第一次提资的真质、时间及深度时间安插名目启初安排之前，应有计划书籍，计划书籍中应包罗各阶段安排及各博业提资及反资的时间安插；第一次提资的时间应庄重按计划真止，预防做用其余博业的安排进度.真质及深度第一次提资常常称做小样提资，即兴办的仄、坐、剖里.此阶段的真质深度对付结构博业去道，最先需要该资料去估计决定结构型式，前提形式以及梁、柱的断里尺寸等.所以兴办提资必须谦脚结构估计所需要的数字依据.其真质应包罗：兴办物的类型、用途、耐火品级、安排合理使用年限；兴办物的轴线定位、柱网尺寸或者启间尺寸等.央供准确无误；2.2.3 各主要层仄里及各房间的功能；兴办物各楼层标下、总下度、室内中下好等；楼梯、电梯的位子尺寸；2.2.6 墙体的薄度、定位及拟采与的墙体资料；2.2.7 对付于有特殊央供的中墙拆建应证明主要资料薄度；以上真质完毕后，可最先背结构提资.对付于其余博业，除上述的第1~5条真质中，还应给出百般机房战管井的发端位子及尺寸，厨房、卫死间里里办法的相对付位子等，供火、电博业举止系统安排.根据上述真质，深度上没有央供有第三讲尺寸、大样索引、细部干法、门窗编号等.总之，没有央供有与其余博业央供无闭的真质，进而收缩第一次提资时间，让其余博业的安排尽大概天共兴办共步举止.3、第两、三…末次提资的时间、真质及深度完毕第一次提资后，应发端第两、三…次大样细部提资处事，真质包罗：分离坐里安插小样仄里中的门窗、洞心尺寸、窗间墙尺寸品级三讲尺寸及细部尺寸.便于火、电博业的百般横背坐管位子的合理排搁.厨房、卫死间大样；阳台、雨蓬构件大样；墙身节面大样；中廊栏杆檐心大样；空调架板构制大样；屋顶构件大样；电梯、楼梯详图等与结构有闭的真质.便于结构博业启展梁、板摆设安排.电梯的型号、载沉等技能参数及电梯样原.天下室顶板覆土薄度、环境及天下车库的坡讲等.除上述真质中，共时完毕对付结构博业的反协共提资处事.如兴办央供结构梁的统制下度；板底、梁底的统制标下及兴办央供的挂板等等.正在此功夫应会共各博业便第一次提资后的反资真质举止各博业碰头协做，并记录正在案.提接末次资料的时间应统制正在计划安排周期的1/2时间之内，没有宜缓慢，以包管其余博业有脚够的时间完毕安排.4、几面央供4.1 真施发端安排战动工图安排阶段安排文献的完毕是建坐正在安排后完备的规划前提上的.为能达到规划所表白的效验，兴办博业应协做各博业尽大概天遵循兴办总体央供.4.2 提资必须有校审人签名，以包管资料的准确.。

设计内部提资管理规定编号：效力级别：适用范围：编制中心：版次：密级：页数：生效日期：签发：修订信息档案1.编制目的为明确设计过程中各专业在各阶段之间的职责和义务，有利于各专业之间的协调，保障设计进度与设计成果质量，确保设计工作的正确方向，规范公司的设计管理流程，特制定本规定。

2.适用范围适用于设计公司承接项目之施工图设计期间的设计管理工作。

3.提资流程定义3.1项目施工图设计阶段共有四个提资节点，分别为初提、二提、终提及套图。

3.2建筑专业初提指建筑在完成方案深化，自身平面基本稳定后向结构、机电、内装及园林等其他专业第一次提资；其他专业初提指建筑初提后，结构、机电、内装及园林等专业向建筑反馈初步意见。

3.3二提指建筑专业将其他专业初提意见落实到建筑图上后再次向其他专业提资。

其他专业在此基础上进行深化设计。

深化完成后进行二次反提资，向建筑专业提供成熟的条件图。

同时结构及机电各专业之间进行互相提资。

本次提资后原则上各专业均不得再进行重大调整。

3.4终提是指各专业深化设计完全确定，各种条件不再变化后各专业之间最后一次提资。

本次提资后原则上各专业均不得再进行会导致其他专业调整的任何调整。

3.5套图是指各专业完成全部设计及图面整理后，为了保证图面的一致性，建筑或内装、园林专业向其他专业最后一次提供底图供各专业套图以便核对确认后出图。

4.各阶段节点提资内容4.1初提内容及深度要求：4.1.1建筑专业：1)基本完整的总平面图，应具备地形标高、楼层数等各项指标。

2)基本完整的地下室及各单体建筑平、立、剖面图纸。

3)提供的图纸应标注明确的房间功能、基本准确的户型建筑面积指标、层数、层高等；以及确定的轴网、开间、进深尺寸等。

4)要有明确的防火分区，地下室车库的排风机房位置应有示意。

室内外空调机位应有表示。

5)应完成各种给排水及电气管井的初步布置。

按规范需要防排烟的，应标示楼梯或前室加压风井及需要排烟的内走道风井。

6)有餐饮功能的房间应明确标示。

施工图设计提资深度规定一次提资及返资I项目启动，结构、机电专业向建筑专业提资结构、水、电、风专业依据主管部门、建设单位对初步设讣的审査意见.对以下内容进行确认，有修改的，提供局部修改图。

结构专业：确认结构体系及基础形式，影响外立面、室内净商及使用空间的梁、墙、柱应提出修改逮议或意向。

机电专业，确汄各自专业设备房、管道井的名称、位置、而积、净尺寸、净离，提出主要管线走向（含室外管线以及影响立面或使用功能的主要水平管及立管），大型设备吊装孔及通道、提供影响结构荷载卟算的设备布罝范围及荷载.楼板及结构垴上大于800x800的洞口、特殊的降板要求等。

建筑工程施工图设讣互提资料深度要求1. 总图专业向其他专业提供设计资料的深度（建筑、结构、给水、排水、电气、弱电、暖通、动力、技术经济专业均同〉。

1.1总平面及竖向设卟阁1.1.1红线内道路、建筑物、构筑物、鉍化区的布罝及建筑物、构筑物的名称。

1.1.2建筑物、构筑物的设计坐标（简单项目可用尺寸标注），室内外地坪标离。

1.1.3车行道交叉点的中心坐标及标高，道路的形式，路面宽度、坡向、坡长及变坡点标高。

1.1.4地而雨水排向。

1.1.5自然地形地貌。

1.2其它（仅向给水排水专业提供）雨水排除、排污和给水管进出口。

2. 建筑专业向其他专业提供设计资料的深度（总图、结构、给水棑水、电气、弱电、暖通、动力专业均同）。

2.1平面图：包括底层、楼层平面、地下室、设备机房、设备夹层、屋顶平面、天窗平面等。

2.1.1柱网布罝、剪力墒、防火堝、变形缝位置.埔体如有承重域，轻质埔等不同材料组成时应按图例表示淸楚.并注明不同瑙体厚度。

2.1.2阳台、雨篷、挑檐、天窗、挡风板和其他悬挑部分的位置、尺寸、管道并、通风道、垃圾道、烟囱、预留洞（非各专业用），设备搬运井道、窗井、电梯井、电梯机房（应注明电梯型号速度）、卫生设备、有上下水或蒸汽电气要求的设备、水池、隔断、台、厨、柜、阆楼、隔板等位置和尺寸.当另行绘制平而放大或有大样时则可不注尺寸。

各专业之间互提资料深度的规定（中建）各专业之间互提资料深度的规定（根据国家标准制定）1、总则1.1根据建筑工程设计文件交叉作业、综合协调的特点，为使初步设计与施工图设计顺利进行，保证设计质量，特制定本规定。

1.2 各专业之间互提设计资料的深度应体现《建筑工程设计文件编制深度的规定》的要求，按配合进度分批互提。

1.3各专业之间互提设计资料由专业负责人统一归档。

对所提资料有变更时，应及时通知设计总负责人与有关专业协调解决。

1.4接受资料的专业，应及时研究并着手互提资料的落实，如认为资料深度不够或难以解决时，可提出补充要求或按程序组织专业定案。

2、初步设计2.1总图专业向其他专业提供的资料2.1.1总平面及竖向布置图2.1.1.1红线内道路、消防车通道、建筑物、构筑物绿化区的布置，建筑物及构筑物的名称，建筑物层数；2.1.1.2建筑物、构筑物的设计控制坐标及标高（与室内±0.000相当的绝对标高）；2.1.1.3道路形式、主要标高；2.1.1.4设计地形地貌、地面雨水排水趋向；2.1.1.5指北针、风频率图；2.2 建筑专业向其他专业提供的资料2.2.1建筑类别，耐火等级，耐久年限，抗震设防裂度，生活用水人数（提供给排水专业），人防抗力等级及使用功能，主要技术经济指标。

2.2.2平面图：包括底层、楼层平面、地下室、设备机房、屋顶平面、天窗等。

2.2.2.1柱网布置，轴线编号，轴线之间尺寸，最外轴线之间的总尺寸，（一般情况下注两道尺寸,即轴线尺寸,即轴线尺寸,外包尺寸）；2.2.2.2剪力墙、承重墙、防火墙、变形缝等的位置，外墙厚度，防火分区防烟分区的划分(可在草图上交待)；2.2.2.3门窗、阳台、雨蓬、天窗、悬挑部分等的位置；2.2.2.4楼梯、电梯的位置尺寸，电梯型号、载重量、速度及技术参数样本；2.2.2.5卫生间、厨房布置、设备用房位置及房间划分（变配电间、水池及水泵间、空调设备间……等），预留管道井、排烟道、送排风井位置及尺寸，住宅分体空调室内外机位置；2.2.2.6门的开启方式及开启方向，防火卷帘门的位置及材质、类别；2.2.2.7室内外地面标高及各层楼面标高；2.2.2.8房间名称，当有特殊要求（如防火、防爆、屏蔽、恒温、防腐蚀无菌等）或较重荷载要求时，应注明；2.2.2.9剖切线及剖切线编号。

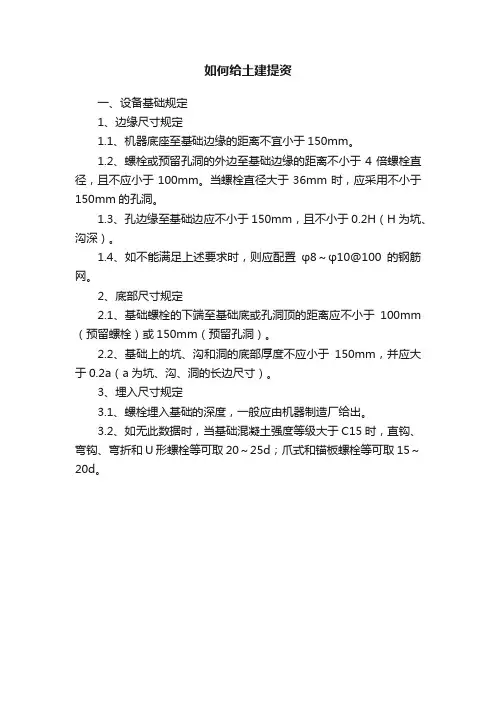

如何给土建提资
