液压支架安装综述运煤，支护和采空区处理等主要工序的综合机械化采煤工艺，从而使采煤技术进入一个新的阶段。

液压支架是综采设备的重要组成部分。

它能可靠而有效地支撑和控制工作面的顶板，隔离采空区，防止矸石进入回采工作面和推进输送机。

它与采煤机配套使用，实现采煤综合机械化，解决机械化采煤工作中顶板管理落后于采煤工作的矛盾，进一步改善和提高采煤和运输设备的效能，减轻煤矿工人的劳动强度，最大限度保障煤矿工人的生命安全。

近年来，我国液压支架的研制工作发展很快，从基本上依靠进口，发展到自行设计、自行制造，而品种繁多、功能齐全、质量可靠。

北京展会场景介绍说明配上参展产品图片和解说性文字。

•“三机”配套•综采工作面的“采、运、支”等重点设备配套。

基本配置包括：采煤机；前、后运输机；基本架、排头、排尾、过渡及端头支架。

综采面设备布置1——采煤机2——刮板输送机3——液压支架4——下端头支架5——上端头支架6——转载机7——可伸缩带式输送机8——配电箱9——移动变电站10——设备列车11——乳化液泵站12——喷雾泵站13——液压安全绞车14——集中控制台三、液压支架产品介绍3.1 液压支架简介液压支架是一种采煤工作面支护设备，其作用是支撑和维护采煤工作面控顶区顶板，为采煤创造安全作业空间的设备。

工作面按开采方式不同支护设备分单体支架、液压支架和特种支架。

单体支架是由单体支柱与顶梁组成的支护设备。

单体支柱为支撑于顶板或顶梁和底板之间的单根杆状构件。

液压支架以液压为动力实现升降、前移等运动，既能支撑又能维护顶板的支护设备，为采煤工作面综合机械化的主要设备。

特种支架按结构、功能等因素分为工作面锚杆支架、刚性或柔性掩护支架和气囊支架。

我公司的主导产品是液压支架，是应用于综合机械化采煤工作面的基本设备。

液压支架性能特点：纵横向稳定性好防护性能强移架速度快对顶板适应性强。

主要用途和适用范围：它是一种利用液体压力产生支撑力并实现自动移设来进行顶板支护和管理的一种液压动力装置，是综合机械化采煤不可缺少的配套设备。

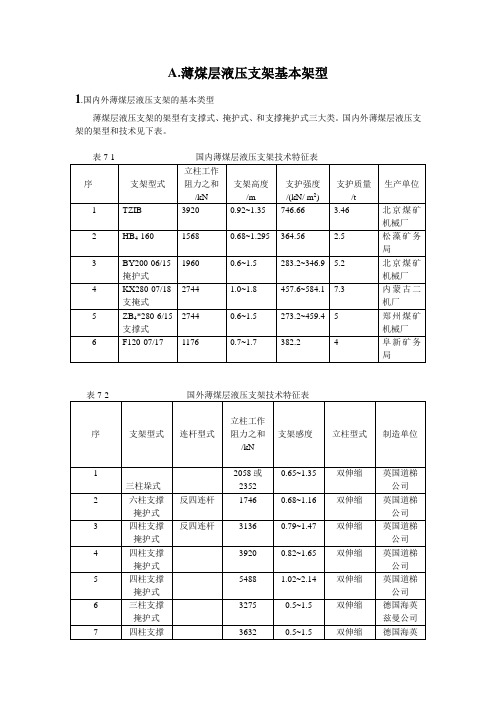

A.薄煤层液压支架基本架型1.国内外薄煤层液压支架的基本类型薄煤层液压支架的架型有支撑式、掩护式、和支撑掩护式三大类。

国内外薄煤层液压支架的架型和技术见下表。

2.薄煤层液压支架操作系统分类和选型(1)操作系统的分类操作系统可以分为一下三类：第一类为手动邻架操作，可选用国内的元件和胶管，技术上成熟，质量上稳定可靠，价格也较低。

但是管路系统复杂，过架胶管多，当支架有五个动作时，过架需设10根胶管，占用空间大，影响支架高度，妨碍行人；操纵阀尺寸大，所需操作力大。

第二类为液压先导操作，选用液压先导阀，采用多芯管制造，制造精度高，质量不易保证，造价高，使用维护难度大。

第三类为电液操作，可以实现工作面成组，单架程序控制，单架单动作按钮操作等形式。

程序控制系统具有技术上先进、占地空间小等优点。

但电气系统复杂，又易受到地地质条件变化的干扰，造价也高。

按钮操作系统，在技术上先进，管路简化，占用空间小，电气系统简单，造价低，所需要操作力也小，但是自动化程序控制系统较低。

（2）操作系统的选用根据技术条件、造价和我国国情，选用单用单动作按钮操作系统较好。

当条件成熟时，可以逐步选用程序控制系统。

3.薄煤层支架的结构设计由于空间的限制，所以对薄煤层支架的结构部件尺寸有一定的要求，即在满足强度要求的基础上，尽可能使结构尺寸减小，增加通道面积。

（1）顶梁结构顶梁结构可以分为以下两种：第一种为叠板式顶梁。

在薄煤层综采工作面中，为保证采煤机身上方和支架顶梁间有一定的过机间隙，一般应大于200mm，为此把顶梁前端的箱形结构，改成3块钢板叠加焊接成叠板式，由于顶梁的载荷分布为前端小于后端，所以叠加时，顶梁上面第一块最长，以后两块依次向后缩一定距离，形成倒阶梯形。

第二块为弹性连接顶梁。

为了适应顶板的起伏不平和改善顶梁的载荷分布，减少顶梁厚度，可采用前后梁中间用板弹簧连接。

当顶梁前后端载荷较大时，顶梁可以在一定范围内向上，当顶梁中间载荷较大时，顶梁可以在一定范围内向下，从而可以适应顶梁载荷的变化。

薄煤层液压支架的设计周鹏杨宗尚(佳木斯煤矿机械有限公司，黑龙江佳木斯154000)工程技术岱裔要】本文针对煤矿薄煤层开采进行液压支架设计。

本文应用软件进行液压支架设计和利用有限元分析软件分析缓压束架应力。

洪键词]薄煤层；液压支架；设计薄煤层液压支架存在支架高度低、行人空间狭，J印梁体薄等结构上的特点，结构设计必须采用紧凑设计、交叉布置才能满足要求。

目前，薄煤层液压支架传统二维谶十方法难于解决的问题是：如何避免支架设计中出现干涉现象，尤其是动态干涉检查问题；如何确定支架重心，尤其是动态的中心轨迹变化问题。

重，b的确定对于大倾角液压支架设计非常重要：对于支架的整体受力分析，目前仍然依靠压架试验来检验其设计的合理性，费工费时。

如果用数字化的形式进行产品设计分析代替传统的实物样机实验，不仅可减：p样机试制费用，同时还能使设计出来的产品更加符合设计要求，保证产品性能，实现产品设计的一次性成功，缩短设计周期。

1应用Sol i dw or ks软件进行Z Y2000107114型液压支架设计利用sol i dw orks_=维设计软件可对支架设计进行分析，包括实体造型、重量核算、确定重心、干涉检查、图纸尺寸检验、运动检查等。

其分析步骤如下：新建零件文件—哒择基础特征命令—选择参考面一绘制支架部件二维草图轮廓一完成支架部件基础特征的创建嘲劝口支架部件其他特征—蜾存零件文件。

创建完支架所有部件模型后，即开始对支架进行装配。

在装配环境中调^底座作为支架模型的基准部件，系统自动对它施加固定关系，通过面匹配、面对齐、轴对齐、连接、角度等装配关系，将后续调入的支架前连杆、后连杆、掩护梁、顶梁、立柱、千斤顶等零部件依次进行装配。

三维建模时需注意以下几个问题：1)为节省时间和提高建模速度，各部件尽量采用单一实体方式。

对于柱窝、柱帽，由于其形状稍微复杂，可以考虑装配方式：2)保留危险部位的细小结构；3)焊缝的连接强度等于母材强宦：4)略去工艺结构和不影响强良分析的细节；5)立柱以及各种千斤顶的活塞和缸体在总装图中装配，方便进行运动分析。

一、薄煤层液压支架1、ZYB4400/8.5/18型薄煤层液压支架薄煤层液压支架，液压支架，ZYB4400/8.5/18型薄煤层液压支架，中煤薄煤层液压支架，山东薄煤层液压支架，薄煤层液压支架价格，薄煤层液压支架参数，技术参数：支架型号SupportType：ZYB4400/8.5/18支架工作阻力YieldLoad：4400 KN支架高度Height Range：850-1800 mm支护强度SupportDensitY：0.766 Mpa底板比压Base pressure： 2.04 Mpa推溜力PUSH Force For Conveyor：254 KN拉架力Pull Force For Suport：120.7 KN简短说明：使用于煤层厚度0.9米-1.8米的煤层。

2、型号ZY2400/5.5/12 额定工作阻力（kN）2400.额定初撑力（kN）2182支架高度（mm）550-1200中心距（mm）1500支护强度（MPa）0.20-0.253、型号ZY2400/06/13额定工作阻力（kN）2400额定初撑力（kN）2182 支架高度（mm）600-1300中心距（mm）1500支护强度（MPa）0.28-0.324、型号ZY2400/07/14额定工作阻力（kN）2400额定初撑力（kN）2182支架高度（mm）700-1400中心距（mm）1500支护强度（MPa）0.26-0.305、型号ZY2400/7.5/14额定工作阻力（kN）2400额定初撑力（kN）2182 支架高度（mm）750-1400中心距（mm）1500支护强度（MPa）0.26-0.30 .6、型号ZY2400/07/15额定工作阻力（kN）2400额定初撑力（kN）2182支架高度（mm）750-1500中心距（mm）1500支护强度（MPa）0.25-0.307、型号ZY2400/08/16额定工作阻力（kN）2400额定初撑力（kN）2182支架高度（mm）800-1600中心距（mm）1500支护强度（MPa）0.30-0.358、型号ZY2600/07/14额定工作阻力（kN）2600额定初撑力（kN）2182支架高度（mm）700-1400中心距（mm）1500 支护强度（MPa）0.32-0.36 9、产品名称：薄煤层液压支架产品型号：ZY3600-11-23.ZY3600-11/23型薄煤层液压支架支架型号SupportType： ZY3600/11/23支架工作阻力YieldLoad： 3600 KN支架高度Height Range： 1100-2300 mm支护强度SupportDensitY： 0.58 Mpa底板比压Base pressure： 0.62 Mpa推溜力PUSH Force For Conveyor： 272 KN拉架力Pull Force For Suport： 360KN简短说明：老顶I、II级，直接顶1.2类。
