过滤器是输送介质管道上不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。
当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。
基本简介过滤器由简体、不锈钢滤网、排污部分、传动装置及电气控制部分组成。
过滤器工作时，待过滤的水由水口过滤器(15张)时入，流经滤网，通过出口进入用户所须的管道进行工艺循环，水中的颗粒杂技被截留在滤网内部。
如此不断的循环，被截留下来的颗粒越来越多，过滤速度越来越慢，而进口的污水仍源源不断地进入，滤孔会越来越小，由此在进、出口之间产生压力差，当大度差达到设定值时，差压变送器将电信号传送到控制器，控制系统启动驱动马达通过传动组件带动轴转动，同时排污口打开，由排污口排出，当滤网清洗完毕后，压差降到最小值，系统返回到初始过滤状，系统正常运行。
过滤器由壳体、多元滤芯、反冲洗机构、和差压控制器等部分组成。
壳体内的横隔板将其内腔分为上、下两腔，上腔内配有多个过滤芯，这样充分利用了过滤空间，显着缩小了过滤器的体积，下腔内安装有反冲洗吸盘。
工作时，浊液经入口进入过滤器下腔，又经隔板孔进入滤芯的内腔。
大于过滤芯缝隙的杂质被截留，净液穿过缝隙到达上腔，最后从出口送出。
过滤器采用高强度的楔形滤网，通过压差控制、定时控制自动清洗滤芯。
当过滤器内杂质积聚在滤芯表面引起进出口压差增大到设定值，或定时器达到预置时间时，电动控制箱发出信号，驱动反冲洗机构。
当反冲洗吸盘口与滤芯进口正对时，排污阀打开，此时系统泄压排水，吸盘与滤芯内侧出现一个相对压力低于滤芯外侧水压的负压区，迫使部分净循环水从滤芯外侧流入滤芯内侧，吸附在滤芯内内壁上的杂质微粒随水流进穣盘内并从排污阀排出。
特殊设计的滤网使得滤芯内部产生喷射效果，任何杂质都将被从光滑的内壁上冲走。
双联过滤器使用说明书制作单位：生产基地：公司电话：公司传真：邮编：编制日期：目录一、产品介绍 (3)二、工作原理 (3)三、设备技术参数 (4)四、售后服务承诺 (5)五、合格证 (6)一、产品介绍:双联过滤器（双联切换过滤器）是一种由两台不锈钢袋式过滤器并联而成,具有结构新颖合理、密封性好、流通能力强、可以连续工作,操作简便等诸多优点，应用范围广泛、适应性强的多用途过滤设备。
尤其是滤袋侧漏机率小，能准确地保证过滤精度，并能快捷地更换滤袋，过滤基本无物料消耗，使得操作成本降低。
二、结构原理:本设备全部采用不锈钢SUS304/316L制造，内外表面抛光处理，滤筒内装有不锈钢滤网和滤网支撑篮；顶部装有放气阀，供过滤时排放滤器内空气作用。
上盖与滤筒连接采用快开式结构，更方便清洗(更换)滤网，三只可调节式支脚可使滤器平稳放置在地面上。
连接管路采用活接或卡箍连接方式，进出料阀门采用三通球阀启闭，耐压耐温，操作灵活方便，无料液泄漏更卫生。
管道接头采用胀合连接，经水压试验，三通外螺纹旋塞启闭灵活，该设备结构紧凑，操作方便，维修简单。
此外：可将两个单筒过滤器组装在一个机座上，清洗过滤器时不必停车，保证其连续工作，是不停车生产线过滤装置首选。
三、设备技术参数：四、售后服务承诺：1)及时向需方提供按合同规定的全部技术资料各图纸，有义务在必要时邀请需方参与供方的技术设计审查。
2)按需方要求的时间到现场进行技术服务，指导需方按供方的技术资料各图纸要求进行安装、分部与整套试运及试生产。
3)对于需方选购的与合同设备有关的配套设备，供方应主动提供满足设备接口要求的技术条件各资料。
4)严格执行供需双方就有关问题如开会议的纪要或签订的协议。
5)根据需方的要求为需方举办有关设备安装、调试、使用、维护技术的业务培训，保证需方运行、维修人员熟练掌握运行各维修技能。
6)加强售前、售中、售后服务，把“24小时服务”，“超前服务”，“全过程服务”，“终身服务”贯彻在产品制造，安装、调试、大修的全过程。
机械过滤器一般用于水处理工程的预处理过程，主要去除机械杂质，胶体，微生物，有机物和活性氯等。
壳体材质一般有PE、钢衬胶、钢喷塑及钢环氧防腐、不锈钢及玻璃钢等几种。
根据不同工艺需要，过滤介质一般有石英砂，活性炭，锰砂，无烟煤等。
根据进水方式可分为单流式过滤器、双流式过滤器，根据实际情况可联合使用也可以单独使用。
单流式机械过滤器的管道简单，运行平稳。
过滤流速一般为4-50m/h，运行周期一般为8小时。
双流式机械过滤器上下两端设有进水装臵，中部设有出水装臵。
其优点是过滤水量较大，除污能力较高，运行周期长，一般为20小时，缺点是管道系统较为复杂，运行不太稳定，冲洗换料较为困难。
机械过滤广泛用于水处理过程中，主要用于给水处理除浊，反渗透、以及离子交换软化除盐系统的前级预处理，也可用于地表水、地下水除泥沙。
进水浊度要求小于20度，出水浊度可达3度以下。
双层滤料为：上层无烟煤400mm/1.2～2.5mm；下层石英砂800mm/0.5～1.2mm。
工作原理机械过滤器又称压力过滤器，是指原水在一定的压力作用下，通过过滤介质滤除水中悬浮物，不溶性颗粒，除去色味，脱氯从而达到净化的目的。
当净化一定量原水后，通过反冲洗方式，对过滤介质进行净化清洗，使之恢复过滤功能。
产品特点：设备结构简单，容易操作，安全性能高；运行稳定；易于维护保养。
反冲洗1、在设计反冲洗装臵时,反冲泵、管道必须符合反冲洗量的要求,反冲洗强度为12～15L/(s.m2);2、采用压缩空气擦洗滤料,使滤料表面的污泥等物脱落,其强度为18～25L/(s.m2)。
技术参数设计压力：工作压力6kgf/cm2 试验压力：9kgf/cm2 进水温度：4～50℃运行流速：10m/h（设计可考虑：单层滤料8m/h；双层滤料12m/h）浊度：进水<20mg/l,出水<5mg/l反洗强度：无烟煤10～12 L/s·m2；石英砂15～18 L/s·m2；无烟煤、石英砂双料13～16 L/s.m2过滤器外形尺寸图使用方法 1) 滤料处理：滤料采用石英砂或无烟煤，滤料应进行酸性、碱性和中性溶液的化学稳定试验，浸泡2～4小时后，应符合以下要求：全固形物的增加量不超过20mg/L；耗氧量的增加不超过10mg/L；在碱性介质浸泡后，二氧化硅的增加不超过10mg/L。

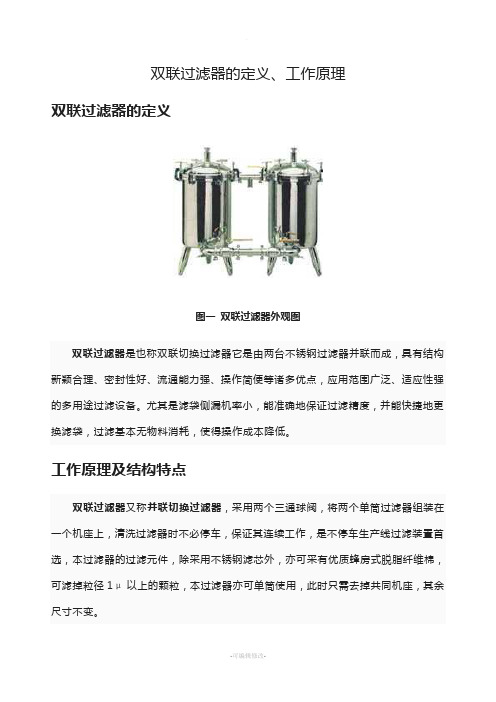

双联过滤器的定义、工作原理
双联过滤器的定义
图一双联过滤器外观图
双联过滤器是也称双联切换过滤器它是由两台不锈钢过滤器并联而成，具有结构新颖合理、密封性好、流通能力强、操作简便等诸多优点，应用范围广泛、适应性强的多用途过滤设备。
尤其是滤袋侧漏机率小，能准确地保证过滤精度，并能快捷地更换滤袋，过滤基本无物料消耗，使得操作成本降低。
工作原理及结构特点
双联过滤器又称并联切换过滤器，采用两个三通球阀，将两个单筒过滤器组装在一个机座上，清洗过滤器时不必停车，保证其连续工作，是不停车生产线过滤装置首选，本过滤器的过滤元件，除采用不锈钢滤芯外，亦可采有优质蜂房式脱脂纤维棉，可滤掉粒径1μ以上的颗粒，本过滤器亦可单筒使用，此时只需去掉共同机座，其余尺寸不变。
双联过滤器内外表面抛光处理，滤筒内装有不锈钢滤网和滤网支撑篮；顶部装有放气阀，供过滤时排放滤器内空气作用。
上盖与滤筒连接采用快开式结构，更方便清洗(更换)滤网，三只可调节式支脚可使滤器平稳放置在地面上。
连接管路采用活接或卡箍连接方式，进出料阀门采用三通球阀启闭，耐压耐温，操作灵活方便，无料液泄漏更卫生。
双联过滤器全部采用不锈钢制造，是二个柱体组成，系单层不锈钢焊接结构，内外表面抛光，顶部装有放气阀，以便工作时放气之用。
管道接头采用胀合连接，经0.3Mpa水压试验，三通外螺纹旋塞启闭灵活，该设备结构紧凑，操作方便，维修简单。
双联过滤器结构示意图
图二双联过滤器结构示意图。
不锈钢双联过滤器部官员曾表示，行业间工资差距过大，垄断行业员工工资过高、增长过快的问题，是当前企业分配和薪酬管理中存在的突出问题。
近段时间，垄断行业员工的垄断福利及高收入也引起了公众极大的意见。
专家指出，这些企业在有支付能力前提下，给自己涨工资的"内在冲动"是一种不合理现象。
因为这些企业是全民所有，但只让少部分人享有垄断特权的果实，有违社会公平原则。
垄断企业属于全民所有的国有企业，任何的原始资产、生产利润都属于国有资产。
找各种理由和借口私发高额奖金等做法其实有私分国有资产的嫌疑。
虽然政府相关部门基本上每年都会发文件来规范这种状况，但效果却不明显。
因为这些国有企业享有一些特殊的行政权力，加之法律监管滞后，地方政府往往对此束手无策。
发改委、国资委、劳动和社会保障部虽然都进行管理，但没有规定具体的分工，因此也就没有部门为这件事情负责任。
另外，这些企业实际的薪酬管理往往是由自己说了算，而且可以凭借众多眼花缭乱的奖金、福利、补贴等借口，让企业员工得到高收入。
垄断企业"内在冲动"击中了法律监管的软肋，应该对一些国有垄断企业私发奖金的做法给予法律上的重新定位，依靠法律加大监管力度。
另外，也应该考虑市场的因素，参照劳动力的市场价格，使这些企业员工的收入恢复到合理的水平上。
2005年我国进出口额最大的500家企业和出口额最大的200家企业排名揭晓首页>>产品中心>>全自动反冲洗排污过滤器一、概述：JCG型全自动反冲洗排污过滤器，是在ZPG型自动反冲洗排污过滤器的基础上，利用过滤网前后压力差（即阻力）并依靠自动化元件和电动执行机构，全自动完成过滤、清污、排污全过程的过滤器。
JCG全自动反冲洗排污过滤器除具有ZPG自动反冲洗排污过滤器的全部性能外，还实现了全自动化，自动过滤排污和自动反冲洗清污，本型号过滤器除压差控制外，还有定时控制，可根据需要设置时间，从而实现定时全自动反冲洗过滤排污。
《生产作业指导书》39型管道过滤器生产
1.目的
为使39型管道过滤器组装的生产流程符合本公司程序文件的要求，39型管道过滤器组装的生产处于规范状态，特制定此指导书。
2.范围
本办法适用于39型管道过滤器组装的生产。
3.职责
3.1工艺部门负责作业指导书的编制和管理。
3.2质量管理部门负责对作业指导书的执行进行监督。
3.3生产员工应在整个生产过程中严格执行作业指导书的规定，现场主管配合质量部
门负责对整个执行过程进行监督。
4.工作程序
质控点操作检查检查3
质控点操作检查
质控点操作检查
质控点操作检查
管道式过滤器
质控点操作检查
质控点操作检查
质控点操作检查附表１：
法兰重要特性尺寸表
螺口重要特性尺寸表
.
附图1
标 贴 位 置 图
5.质量记录。
管道过滤器选型大全篮式过滤器适用于液体或气体的过滤，其滤篮为金属网或不锈钢丝网，可根据不同介质的需求选择不同的过滤精度。
当流体进入滤篮后，固体颗粒被阻挡在滤篮上，而清洁的液体或气体则通过滤篮进入下游管道。
当需要清洗时，只需将滤篮取出清洗即可。
我们公司生产的篮式过滤器具有结构紧凑、过滤效率高、维护方便等特点，可满足不同行业的需求。
三、磁力过滤器磁力过滤器通过磁力吸附作用，将流体中的铁磁性颗粒物过滤掉，适用于液体或气体的过滤。
其优点是过滤效率高、维护方便，且不需要更换过滤材料。
我们公司生产的磁力过滤器可根据客户的具体要求定制，包括不同的过滤精度、不同的材质等。
同时，我们也提供各种配套的磁力材料，以满足不同行业的需求。
总之，管道过滤器在工业生产中起到了至关重要的作用，能够保障设备的正常运转，维护生产安全，因此在选择和使用过程中应该根据具体情况进行合理选择和维护。
文章已经没有格式错误，但是有些段落不太清晰。
以下是修改后的文章：篮式过滤器是一种常见的过滤设备，可以用于过滤液体中的固体杂质颗粒。
当液体通过筒体进入滤篮后，固体杂质颗粒被阻挡在滤篮内，而洁净的流体通过滤篮，由过滤器出口排出。
需要清洗时，可以旋开主管底部螺塞，排净流体，拆卸法兰盖，清洗后重新装入即可。
因此，使用和维护都非常方便。
篮式过滤器有多种型号和规格尺寸。
例如，直通平底篮式过滤器（SRBI型）、直通弧底篮式过滤器（SRBII型）、高低接管篮式过滤器（SRBIII型）、高低接管弧底篮式过滤器（SRBIV型）和夹套过滤器（SRBIJ型）。
这些型号的产品规格尺寸、壳体材质、过滤芯件、螺栓螺母、过滤精度、密封垫片、环境温度、公称压力、连接形式、法兰标准和制造标准都有所不同。
在安装和维护篮式过滤器时，需要注意以下几点。
首先，一般水平安装，进出口方向与阀体上的箭头方向应保持一致。
其次，过滤器工作一段时间后，滤芯内会沉淀一定的杂质，这时压力降增大，流速会下降，需要及时清除过滤器芯内的杂质。
双联过滤器
双联过滤器简介:
（双联切换过滤器）是一种由两台不锈钢袋式过滤器并联而成,具有结构新颖合理、密封性好、流通能力强、可以连续工作,操作简便等诸多优点，应用范围广泛、适应性强的多用途过滤设备。
尤其是滤袋侧漏机率小，能准确地保证过滤精度，并能快捷地更换滤袋，过滤基本无物料消耗，使得操作成本降低。
结构原理：
本设备全部采用不锈钢SUS304/316L制造，内外表面抛光处理，滤筒内装有不锈钢滤网和滤网支撑篮；顶部装有放气阀，供过滤时排放滤器内空气作用。
上盖与滤筒连接采用快开式结构，更方便清洗(更换)滤网，三只可调节式支脚可使滤器平稳放置在地面上。
连接管路采用活接或卡箍连接方式，进出料阀门采用三通球阀启闭，耐压耐温，操作灵活方便，无料液泄漏更卫生。
管道接头采用胀合连接，经0.3Mpa水压试验，三通外螺纹旋塞启闭灵活，该设备结构
紧凑，操作方便，维修简单。
此外：可将两个单筒过滤器组装在一个机座上，清洗过滤器时不必停车，保证其连续工作，是不停车生产线过滤装置首选。
技术参数：。
双联过滤器使用说明书制作单位：生产基地：公司电话：公司传真：邮编：编制日期：目录一、产品介绍 (3)二、工作原理 (3)三、设备技术参数 (4)四、售后服务承诺 (5)五、合格证 (6)一、产品介绍:双联过滤器（双联切换过滤器）是一种由两台不锈钢袋式过滤器并联而成,具有结构新颖合理、密封性好、流通能力强、可以连续工作,操作简便等诸多优点，应用范围广泛、适应性强的多用途过滤设备。
尤其是滤袋侧漏机率小，能准确地保证过滤精度，并能快捷地更换滤袋，过滤基本无物料消耗，使得操作成本降低。
二、结构原理:本设备全部采用不锈钢SUS304/316L制造，内外表面抛光处理，滤筒内装有不锈钢滤网和滤网支撑篮；顶部装有放气阀，供过滤时排放滤器内空气作用。
上盖与滤筒连接采用快开式结构，更方便清洗(更换)滤网，三只可调节式支脚可使滤器平稳放置在地面上。
连接管路采用活接或卡箍连接方式，进出料阀门采用三通球阀启闭，耐压耐温，操作灵活方便，无料液泄漏更卫生。
管道接头采用胀合连接，经水压试验，三通外螺纹旋塞启闭灵活，该设备结构紧凑，操作方便，维修简单。
此外：可将两个单筒过滤器组装在一个机座上，清洗过滤器时不必停车，保证其连续工作，是不停车生产线过滤装置首选。
三、设备技术参数：四、售后服务承诺：1)及时向需方提供按合同规定的全部技术资料各图纸，有义务在必要时邀请需方参与供方的技术设计审查。
2)按需方要求的时间到现场进行技术服务，指导需方按供方的技术资料各图纸要求进行安装、分部与整套试运及试生产。
3)对于需方选购的与合同设备有关的配套设备，供方应主动提供满足设备接口要求的技术条件各资料。
4)严格执行供需双方就有关问题如开会议的纪要或签订的协议。
5)根据需方的要求为需方举办有关设备安装、调试、使用、维护技术的业务培训，保证需方运行、维修人员熟练掌握运行各维修技能。
6)加强售前、售中、售后服务，把“24小时服务”，“超前服务”，“全过程服务”，“终身服务”贯彻在产品制造，安装、调试、大修的全过程。
