铝合金压铸件主要缺陷特征

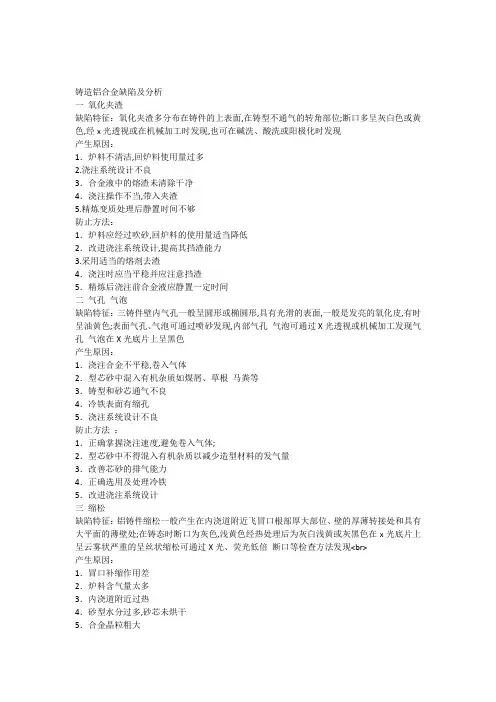

铸造铝合金缺陷及分析一氧化夹渣缺陷特征：氧化夹渣多分布在铸件的上表面,在铸型不通气的转角部位;断口多呈灰白色或黄色,经x光透视或在机械加工时发现,也可在碱洗、酸洗或阳极化时发现产生原因：1．炉料不清洁,回炉料使用量过多2.浇注系统设计不良3．合金液中的熔渣未清除干净4．浇注操作不当,带入夹渣5.精炼变质处理后静置时间不够防止方法：1．炉料应经过吹砂,回炉料的使用量适当降低2．改进浇注系统设计,提高其挡渣能力3.采用适当的熔剂去渣4．浇注时应当平稳并应注意挡渣5．精炼后浇注前合金液应静置一定时间二气孔气泡缺陷特征：三铸件壁内气孔一般呈圆形或椭圆形,具有光滑的表面,一般是发亮的氧化皮,有时呈油黄色;表面气孔、气泡可通过喷砂发现,内部气孔气泡可通过X光透视或机械加工发现气孔气泡在X光底片上呈黑色产生原因：1．浇注合金不平稳,卷入气体2．型芯砂中混入有机杂质如煤屑、草根马粪等3．铸型和砂芯通气不良4．冷铁表面有缩孔5．浇注系统设计不良防止方法：1．正确掌握浇注速度,避免卷入气体;2．型芯砂中不得混入有机杂质以减少造型材料的发气量3．改善芯砂的排气能力4．正确选用及处理冷铁5．改进浇注系统设计三缩松缺陷特征：铝铸件缩松一般产生在内浇道附近飞冒口根部厚大部位、壁的厚薄转接处和具有大平面的薄壁处;在铸态时断口为灰色,浅黄色经热处理后为灰白浅黄或灰黑色在x光底片上呈云雾状严重的呈丝状缩松可通过X光、荧光低倍断口等检查方法发现<br>产生原因：1．冒口补缩作用差2．炉料含气量太多3．内浇道附近过热4．砂型水分过多,砂芯未烘干5．合金晶粒粗大6．铸件在铸型中的位置不当7．浇注温度过高,浇注速度太快防止方法：1．从冒口补浇金属液,改进冒口设计2．炉料应清洁无腐蚀3．铸件缩松处设置冒口,安放冷铁或冷铁与冒口联用4．控制型砂水分,和砂芯干燥5．采取细化品粒的措施6．改进铸件在铸型中的位置降低浇注温度和浇注速度四裂纹缺陷特征:1．铸造裂纹;沿晶界发展,常伴有偏析,是一种在较高温度下形成的裂纹在体积收缩较大的合金和形状较复杂的铸件容易出现2．热处理裂纹：由于热处理过烧或过热引起,常呈穿晶裂纹;常在产生应力和热膨张系数较大的合金冷却过剧;或存在其他冶金缺陷时产生产生原因：1．铸件结构设计不合理,有尖角,壁的厚薄变化过于悬殊2．砂型芯退让性不良3．铸型局部过热4．浇注温度过高5．自铸型中取出铸件过早6．热处理过热或过烧,冷却速度过激防止方法:1．改进铸件结构设计,避免尖角,壁厚力求均匀,圆滑过渡2．采取增大砂型芯退让性的措施3．保证铸件各部分同时凝固或顺序凝固,改进浇注系统设计4．适当降低浇注温度5．控制铸型冷却出型时间6．铸件变形时采用热校正法7．正确控制热处理温度,降低淬火冷却速度气孔分析压铸件缺陷中,出现最多的是气孔;气孔特征;有光滑的表面,形状是圆形或椭圆形;表现形式可以在铸件表面、或皮下针孔、也可能在铸件内部;1气体来源1 合金液析出气体—a与原材料有关b与熔炼工艺有关2 压铸过程中卷入气体¬—a与压铸工艺参数有关b与模具结构有关3 脱模剂分解产生气体¬—a与涂料本身特性有关b与喷涂工艺有关2原材料及熔炼过程产生气体分析铝液中的气体主要是氢,约占了气体总量的85%;熔炼温度越高,氢在铝液中溶解度越高,但在固态铝中溶解度非常低,因此在凝固过程中,氢析出形成气孔;氢的来源：1 大气中水蒸气,金属液从潮湿空气中吸氢;2 原材料本身含氢量,合金锭表面潮湿,回炉料脏,油污;3 工具、熔剂潮湿;3压铸过程产生气体分析由于压室、浇注系统、型腔均与大气相通,而金属液是以高压、高速充填,如果不能实现有序、平稳的流动状态,金属液产生涡流,会把气体卷进去;压铸工艺制定需考虑以下问题：1 金属液在浇注系统内能否干净、平稳地流动,不会产生分离和涡流;2 有没有尖角区或死亡区存在3 浇注系统是否有截面积的变化4 排气槽、溢流槽位置是否正确是否够大是否会被堵住气体能否有效、顺畅排出应用计算机模拟充填过程,就是为了分析以上现象,以作判断来选择合理的工艺参数;4涂料产生气体分析涂料性能：如发气量大对铸件气孔率有直接影响;喷涂工艺：使用量过多,造成气体挥发量大,冲头润滑剂太多,或被烧焦,都是气体的来源;5解决压铸件气孔的办法先分析出是什么原因导致的气孔,再来取相应的措施;1 干燥、干净的合金料;2 控制熔炼温度,避免过热,进行除气处理;3 合理选择压铸工艺参数,特别是压射速度;调整高速切换起点;4 顺序填充有利于型腔气体排出,直浇道和横浇道有足够的长度>50mm,以利于合金液平稳流动和气体有机会排出;可改变浇口厚度、浇口方向、在形成气孔的位置设置溢流槽、排气槽;溢流品截面积总和不能小于内浇口截面积总和的60%,否则排渣效果差;5 选择性能好的涂料及控制喷涂量;解决缺陷的思路由于每一种缺陷的产生原因来自多个不同的影响因素,因此在实际生产中要解决问题,面对众多原因到底是非功过先调机还是先换料或先修改模具建议按难易程度,先简后复杂去处理,其次序：1 清理分型面,清理型腔,清理顶杆；改善涂料、改善喷涂工艺；增大锁模力,增加浇注金属量;这些靠简单操作即可实施的措施;2 调整工艺参数、压射力、压射速度、充型时间、开模时间,浇注温度、模具温度等;3 换料,选择质优的铝合金锭,改变新料与回炉料的比例,改进熔炼工艺;4 修改模具,修改浇注系统,增加内浇口,增设溢流槽、排气槽等;例如压铸件产生飞边的原因有：1 压铸机问题：锁模力调整不对;2 工艺问题：压射速度过高,形成压力冲击峰过高;。

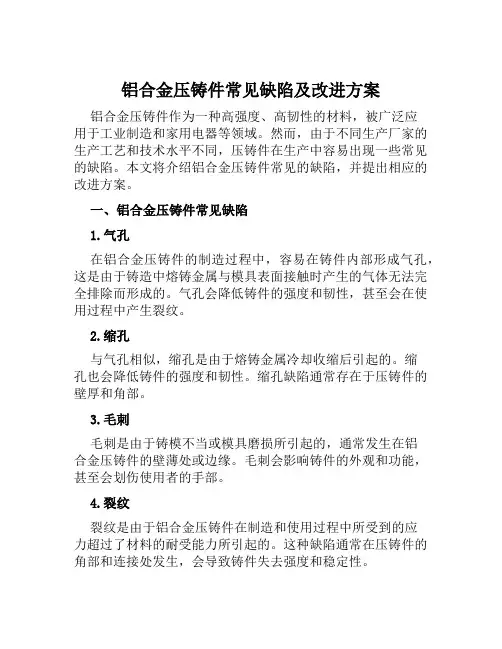

铝合金压铸件常见缺陷及改进方案铝合金压铸件作为一种高强度、高韧性的材料，被广泛应用于工业制造和家用电器等领域。

然而，由于不同生产厂家的生产工艺和技术水平不同，压铸件在生产中容易出现一些常见的缺陷。

本文将介绍铝合金压铸件常见的缺陷，并提出相应的改进方案。

一、铝合金压铸件常见缺陷1.气孔在铝合金压铸件的制造过程中，容易在铸件内部形成气孔，这是由于铸造中熔铸金属与模具表面接触时产生的气体无法完全排除而形成的。

气孔会降低铸件的强度和韧性，甚至会在使用过程中产生裂纹。

2.缩孔与气孔相似，缩孔是由于熔铸金属冷却收缩后引起的。

缩孔也会降低铸件的强度和韧性。

缩孔缺陷通常存在于压铸件的壁厚和角部。

3.毛刺毛刺是由于铸模不当或模具磨损所引起的，通常发生在铝合金压铸件的壁薄处或边缘。

毛刺会影响铸件的外观和功能，甚至会划伤使用者的手部。

4.裂纹裂纹是由于铝合金压铸件在制造和使用过程中所受到的应力超过了材料的耐受能力所引起的。

这种缺陷通常在压铸件的角部和连接处发生，会导致铸件失去强度和稳定性。

二、铝合金压铸件改进方案1.优化材料制备为了避免铸件在制造和使用过程中的开裂、气孔等缺陷，可以通过优化材料制备的过程来提高铸件的质量。

当前，用于铝合金压铸件制造的材料通常采用钙处理、收尾处理和特殊合金添加等改进技术，这些改进技术可以大幅减少气孔、缩孔和裂纹等缺陷的出现。

2.改进模具设计压铸模具的设计是影响压铸件质量的关键因素之一。

为了避免铸件的毛刺和纹路等缺陷，可以采用最新的3D打印技术设计模具，并优化模具的表面质量和耐磨性，从而确保铝合金压铸件的成形质量。

3.控制铸造过程铝合金压铸件的铸造工艺也是影响铸件质量的关键因素之一。

为了达到较好的铸造效果，可以优化铸造过程参数，例如控制铸造温度、在压铸件内部加压、运用真空铝合金熔铸等技术，以减少缺陷的出现。

4.采用热处理技术热处理可改变铝合金压铸件的微观组织和物理性能，从而使之具有更好的耐热性、耐蚀性和机械性能。

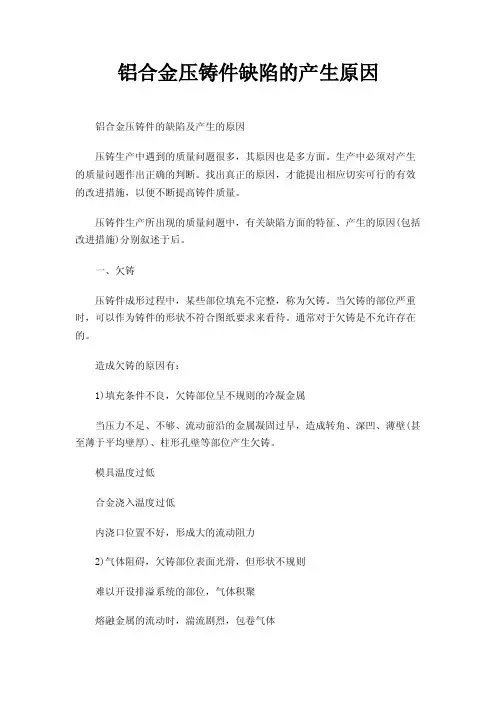

铝合金压铸件缺陷的产生原因铝合金压铸件的缺陷及产生的原因压铸生产中遇到的质量问题很多，其原因也是多方面。

生产中必须对产生的质量问题作出正确的判断。

找出真正的原因，才能提出相应切实可行的有效的改进措施，以便不断提高铸件质量。

压铸件生产所出现的质量问题中，有关缺陷方面的特征、产生的原因(包括改进措施)分别叙述于后。

一、欠铸压铸件成形过程中，某些部位填充不完整，称为欠铸。

当欠铸的部位严重时，可以作为铸件的形状不符合图纸要求来看待。

通常对于欠铸是不允许存在的。

造成欠铸的原因有：1)填充条件不良，欠铸部位呈不规则的冷凝金属当压力不足、不够、流动前沿的金属凝固过早，造成转角、深凹、薄壁(甚至薄于平均壁厚)、柱形孔壁等部位产生欠铸。

模具温度过低合金浇入温度过低内浇口位置不好，形成大的流动阻力2)气体阻碍，欠铸部位表面光滑，但形状不规则难以开设排溢系统的部位，气体积聚熔融金属的流动时，湍流剧烈，包卷气体3)模具型腔有残留物涂料的用量或喷涂方法不当，造成局部的涂料沉积成型零件的镶拼缝隙过大，或滑动配合间隙过大，填充时窜入金属，铸件脱出后，并未能被完全带出而呈现片状夹在缝隙上。

当之种片状的金属(金属片，其厚度即为缝隙的大小)又凸于周围型面较多，便在合模的情况下将凸出的高度变成适为铸件的壁厚，使以后的铸件在该处产生穿透(对壁厚来说)的沟槽。

这种穿透的沟槽即成为欠铸的一种特殊形式。

这种欠铸现象多在由镶拼组成的深腔的情况下出现。

浇料不足(包括余料节过薄)。

立式压铸机上，压射时，下冲头下移让开喷嘴孔口不够，造成一系列的填充条件不良。

二、裂纹铸件的基体被破坏或断开，形成细长的缝隙，呈现不规则线形，在外力作用下有发展的趋势，这种缺陷称为裂纹。

在压铸件上，裂纹是不允许存在的。

造成裂纹的原因有：1.铸件结构和形状铸件上的厚壁与薄壁的相接处转变避剧烈铸件上的转折圆角不够铸件上能安置推杆的部位不够，造成推杆分布不均衡铸件设计上考虑不周，收缩时产生应力而撕裂。

铝合金压铸产品铸造缺陷产生原因及处理办法1、表面铸造缺陷1.1 拉伤(1)特征：(2)产生原因：(3)处理方法：1.2 气泡(1)特征：(2)产生原因(3)处理方法1.3 裂纹(1)特征：(2)产生原因：(3)处理方法：1.4 变形(1)特征：(2)产生原因：(3)处理办法：1.5 流痕、花纹(1)特征：(2)产生原因：(3)处理方法：1.6 冷隔(1)特征(2)产生原因：(3)处理方法：1.7 变色、斑点(1)特征：(2)产生原因：(3)处理方法：1.8 网状毛翅(1)特征：(2)产生原因：(3)处理方法：1.9 表面凹陷(1)特征：(2)产生原因：(3)处理方法：1.10 欠铸(1)特征：(2)产生原因：(3)处理方法：1.11 毛刺飞边(1)特征：(2)产生原因：(3)处理方法：2、压铸件内部缺陷2.1 气孔(1)特征及检查方法：(2)产生原因：(3)处理方法：2.2 缩孔、缩松(1)特征及检查方法：(2)产生原因：(3)处理方法：2.3 夹杂(1)特征及检查方法：(2)产生原因：(3)处理方法：2.4 脆性(1)特征及检查方法：(2)产生原因：(3)处理方法：2.5 渗漏(1)特征及检查方法：(2)产生原因：(3)处理方法：2.6 非金属硬点(1)特征及检查方法：(2)产生原因：(3)处理方法：2.7 金属硬点(1)特征及检查方法：(2)产生原因：(3)处理方法：3、缺陷产生的影响因素3.1 压铸件常见缺陷及影响因素，见表13.2 解决缺陷的思路由于每一种缺陷的产生原因来自多个不同的影响因素，因此在实际生产中要解决问题，面对众多原因到底是先调机？或是先修模具？建议按难易程度，先简后复杂去处理，其次序：(1)清理分型面、清理型腔、清理顶杆；改变涂料、改善喷涂工艺；增大锁模力；增加浇注金属量；这些是靠简单操作即可实施的措施。

(2)调整工艺参数、压射力、压射速度、充型时间、开模时间、浇注温度、模具温度等。

缺陷1----冷隔缺陷现象：温度较低的金属流互相对接但未熔合而出现的缝隙，呈不规则的线形，有穿透的和不穿透的两种，在外力的作用下有发展的趋势。

1、产品发黑，伴有流痕。

适当提高浇注温度和模具温度；2、改变合金成分，提高流动性；3、烫模件看铝液流向，金属液碰撞产生冷隔出现一般为涡旋状，伴有流痕。

改进浇注系统，改善内浇口的填充方向。

另外可在铸件边缘开设集渣包以改善填充条件；4、伴有远端压不实。

更改浇口位置和截面积，改善排溢条件，增大溢流量；5、产品发暗，经常伴有表面气泡。

提高压射速度，6、铸件整体压不实。

提高比压（尽量不采用）。

1、金属液浇注温度低或模具温度低；2、合金成分不符合标准，流动性差；3、金属液分股填充，熔合不良；4、浇口不合理，流程太长；5、填充速度低或排气不良；6、压射比压偏低。

分析判断及解决办法产生原因其他名称：冷接（对接）缺陷2----擦伤缺陷现象：顺着脱模方向，由于金属粘附，模具制造斜度太小而造成铸件表面的拉伤痕迹，严重时成为拉伤面甚至产生裂纹。

其他名称：拉伤、拉痕、粘模伤痕缺陷3----欠铸缺陷现象：金属液未充满型腔，铸件上出现填充不完整的部位。

多出现在铸件末端或狭窄深腔处。

其他名称：浇不足、轮廓不清、边角残缺缺陷4----气泡其他名称：鼓泡缺陷现象：铸件表皮下，聚集气体鼓胀所形成的泡，有时会崩裂，存在贯通和非贯通两种。

缺陷5----流痕缺陷现象：首先进入型腔的金属液形成一个极薄而又不完全的金属层后，被后来的金属液所弥补而留下的痕迹。

铸件表面上呈现与金属液流动方向相一致，用手感觉得出局部下陷。

此缺陷无发展方向，用抛光法能去处。

1、涂黑油烫模，能看出金属流的流向和填充顺序。

调整内浇口截面积、位置或填充方向，以达到同步填充的目的；2、用模具测温枪测量模具温度。

调整模具温度至工艺要求范围内；3、产品表面，内浇口处的金属流会出现特亮的部位。

适当调整填充速度以改变金属液填充型腔的流态；4、产品表面发黑，局部会出现涂料堆积现象。

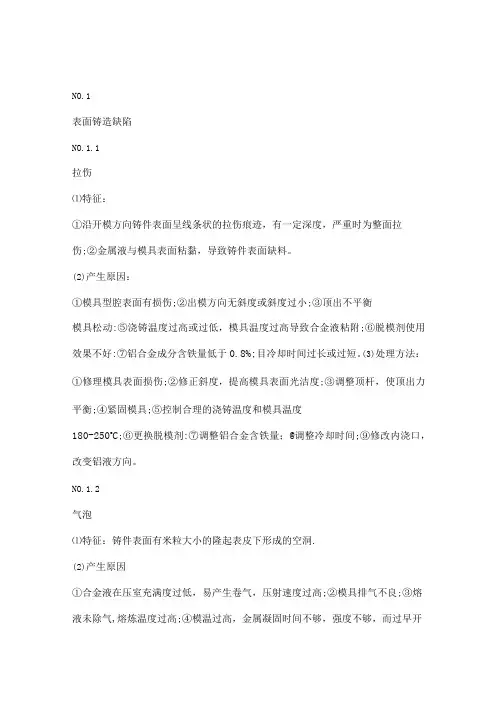

NO.1表面铸造缺陷NO.1.1拉伤⑴特征：①沿开模方向铸件表面呈线条状的拉伤痕迹，有一定深度，严重时为整面拉伤;②金属液与模具表面粘黏，导致铸件表面缺料。

(2)产生原因：①模具型腔表面有损伤;②出模方向无斜度或斜度过小;③顶出不平衡模具松动:⑤浇铸温度过高或过低，模具温度过高导致合金液粘附;⑥脱模剂使用效果不好:⑦铝合金成分含铁量低于0.8%;目冷却时间过长或过短。

(3)处理方法：①修理模具表面损伤;②修正斜度，提高模具表面光洁度;③调整顶杆，使顶出力平衡;④紧固模具;⑤控制合理的浇铸温度和模具温度180-250o C;⑥更换脱模剂:⑦调整铝合金含铁量；@调整冷却时间;⑨修改内浇口，改变铝液方向。

NO.1.2气泡⑴特征：铸件表面有米粒大小的隆起表皮下形成的空洞.(2)产生原因①合金液在压室充满度过低，易产生卷气，压射速度过高;②模具排气不良;③熔液未除气,熔炼温度过高;④模温过高，金属凝固时间不够，强度不够，而过早开模顶出铸件，受压气体膨胀起来;⑤脱模剂太多;⑥内浇口开设不良，充填方向交接。

(3)处理方法①改小压室直径，提高金属液充满度;②延长压射时间，降低第一阶段压射速度，改变低速与高速压射切换点;③降低模温,保持热平衡;④增设排气槽、溢流槽，充分排气,及时清除排气槽—上的油污、废料;⑤调整熔炼工艺，进行除气处理;⑥留模时间适当延长:⑦减少脱模剂用量。

NO.1.3裂纹⑴特征：①铸件表面有呈直线状或波浪形的纹路，狭小而长，在外力作用下有发展趋势;②冷裂隙开裂处金属没被氧化;③热裂-开裂处金属已被氧化。

(2)产生原因：①合金中铁含量过高或硅含量过高;②何孚有害杂质的含量过高，降低了合金的塑性;③铝硅铜合金含锌量过高或含铜量过低;④模具，特别是模腔整体温度太低;⑤铸件壁厚、薄存有剧烈变化之处收缩受阻，尖角位形成应力;⑥留模时间过长，应力大;⑦顶出时受力不均匀。

(3)处理方法：①正确控制合金成分，在某些情况下可在合金中加纯铝锭降低合金中含镁量或铝合金中加铝硅中间合金以提高硅含量;②改变铸件结构，加角，改变出模斜度,减少壁厚差;③变更或增加顶出位置,使顶出受力均匀;④缩短开模及抽芯时间提高模温，保持模具热平衡。

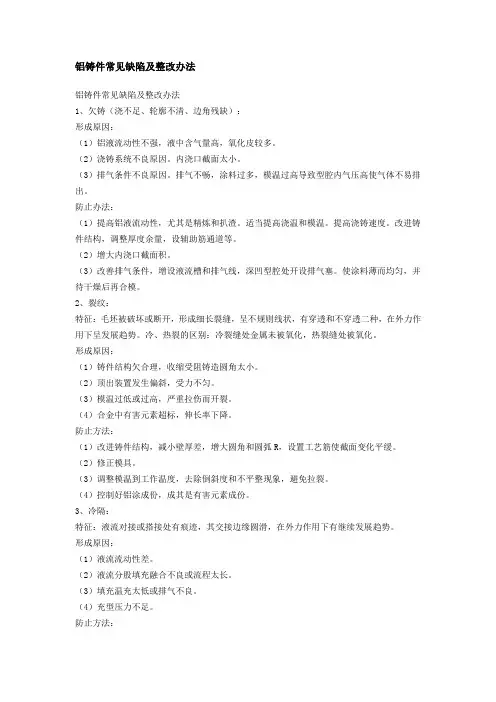

铝铸件常见缺陷及整改办法铝铸件常见缺陷及整改办法1、欠铸（浇不足、轮廓不清、边角残缺）：形成原因：（1）铝液流动性不强，液中含气量高，氧化皮较多。

（2）浇铸系统不良原因。

内浇口截面太小。

（3）排气条件不良原因。

排气不畅，涂料过多，模温过高导致型腔内气压高使气体不易排出。

防止办法：（1）提高铝液流动性，尤其是精炼和扒渣。

适当提高浇温和模温。

提高浇铸速度。

改进铸件结构，调整厚度余量，设辅助筋通道等。

（2）增大内浇口截面积。

（3）改善排气条件，增设液流槽和排气线，深凹型腔处开设排气塞。

使涂料薄而均匀，并待干燥后再合模。

2、裂纹：特征：毛坯被破坏或断开，形成细长裂缝，呈不规则线状，有穿透和不穿透二种，在外力作用下呈发展趋势。

冷、热裂的区别：冷裂缝处金属未被氧化，热裂缝处被氧化。

形成原因：（1）铸件结构欠合理，收缩受阻铸造圆角太小。

（2）顶出装置发生偏斜，受力不匀。

（3）模温过低或过高，严重拉伤而开裂。

（4）合金中有害元素超标，伸长率下降。

防止方法：（1）改进铸件结构，减小壁厚差，增大圆角和圆弧R，设置工艺筋使截面变化平缓。

（2）修正模具。

（3）调整模温到工作温度，去除倒斜度和不平整现象，避免拉裂。

（4）控制好铝涂成份，成其是有害元素成份。

3、冷隔：特征：液流对接或搭接处有痕迹，其交接边缘圆滑，在外力作用下有继续发展趋势。

形成原因：（1）液流流动性差。

（2）液流分股填充融合不良或流程太长。

（3）填充温充太低或排气不良。

（4）充型压力不足。

防止方法：（1）适当提高铝液温度和模具温度，检查调整合金成份。

（2）使充填充分，合理布置溢流槽。

（3）提高浇铸速度，改善排气。

（4）增大充型压力。

4、凹陷：特征：在平滑表面上出现的凹陷部分。

形成原因：（1）铸件结构不合理，在局部厚实部位产生热节。

（2）合金收缩率大。

（3）浇口截面积太小。

（4）模温太高。

防止方法：（1）改进铸件结构，壁厚尽量均匀，多用过渡性连接，厚实部位可用镶件消除热节。

铝压铸十大缺陷解决方案与预防措施一、流痕和花纹外观检查：铸件表面上有与金属液流动方向一致的条纹，有明显可见的与金属基体颜色不一样的无方向性的纹路，无发展趋势。

1.流痕产生的原因有如下几点：1）模温过低2）浇道设计不良，内浇口位置不良3）料温过低4）填充速度低，填充时间短5）浇注系统不合理6）排气不良7）喷雾不合理2.花纹产生的原因是型腔内涂料喷涂过多或涂料质量较差，解决和防止的方法如下：1）调整内浇道截面积或位置2）提高模温3）调整内浇道速度及压力4）适当的选用涂料及调整用量二、网状毛翅（龟裂纹）外观检查：压铸件表面上有网状发丝一样凸起或凹陷的痕迹，随压铸次数增加而不断扩大和延伸。

产生原因如下：1）压铸模腔表面有裂纹2）压铸模预热不均匀解决和防止的方法为：1）压铸模要定期或压铸一定次数后，应作退火处理、消除型腔内应力2）如果型腔表面已出现龟裂纹，应打磨成型表面，去掉裂纹层3）模具预热要均匀三、冷隔外观检查：压铸件表面有明显的、不规则的、下陷线性型纹路（有穿透与不穿透两种）形状细小而狭长，有时交接边缘光滑，在外力作用下有断开的可能。

产生原因如下：1）两股金属流相互对接，但未完全熔合而又无夹杂存在其间，两股金属结合力又很薄弱2）浇注温度或压铸模温度偏低3）浇道位置不对或流路过长4）填充速度低解决和防止的方法为：1）适当提高浇注温度2）提高压射比压缩短填充时间，提高压射速度3）改善排气、填充条件四、缩陷（凹痕）外观检查：在压铸件厚大部分的表面上有平滑的凹痕（状如盘碟）。

产生原因如下：1）由收缩引起压铸件设计不当壁厚差太大浇道位置不当压射比压低，保压时间短压铸模局部温度过高2）冷却系统设计不合理3）开模过早4）浇注温度过高解决和防止的方法为：1）壁厚应均匀2）厚薄过渡要缓和3）正确选择合金液导入位置及增加内浇道截面积4）增加压射压力，延长保压时间5）适当降低浇注温度及压铸模温度6）对局部高温要局部冷却7）改善排溢条件五、印痕外观检查：铸件表面与压铸模型腔表面接触所留下的痕迹或铸件表面上出现阶梯痕迹。

铝合金压铸件常见缺陷及改进方案铝合金压铸件是制造工业中常见的一种零部件。

虽然铝合金压铸件具有轻量、强度高、导热性能好等优点，但是在生产过程中常会出现一些缺陷。

这些常见缺陷包括气孔、夹渣、缩松、热裂纹和尺寸不符等问题。

为了提高铝合金压铸件的质量，需要采取相应的改进方案。

首先是气孔问题。

由于铝合金熔融过程中的氧化反应，会产生气体，导致铸件中出现气孔缺陷。

改进的方法是提高熔炼铝合金的纯度，控制熔温和减小由废气带入的氧气含量。

此外，还可以采用真空压铸工艺，将熔融铝合金中的氧气抽出，避免气孔的生成。

其次是夹渣问题。

夹渣是指在压铸过程中，熔融铝合金流动过程中，夹带了一些熔渣。

这些夹渣会影响铝合金压铸件的密封性和强度。

改进的方法是通过优化铝合金的熔炼工艺和提高铸型的质量，减少熔渣的产生。

此外，可以采用滤网等装置来过滤熔融铝合金中的熔渣，提高铸件的质量。

第三是缩松问题。

缩松是铝合金压铸件中常见的缺陷，即铝合金在凝固过程中产生的收缩引起的空洞。

改进的方法是优化铝合金的成分配比和熔炼工艺，提高铝合金的流动性和凝固性能。

此外，适当增加压铸工艺中的压力和温度，也可以减少产生缩松的可能性。

第四是热裂纹问题。

热裂纹是指压铸过程中，由于温度变化引起的铝合金的裂纹。

改进的方法是优化压铸工艺，控制铸件的冷却速率和冷却温度梯度。

此外，可以采用提前预热模具的方法，使得铝合金在注入模具之前达到与模具相近的温度，减少热裂纹的产生。

最后是尺寸不符问题。

铝合金压铸件的尺寸不符可能是由于模具磨损、材料收缩等原因引起的。

改进的方法是定期检查和维护模具，修复磨损的部分。

此外，可以通过合理的设计和加工工艺，控制铝合金的收缩率，使得铝合金压铸件的尺寸更加符合要求。

综上所述，铝合金压铸件常见的缺陷包括气孔、夹渣、缩松、热裂纹和尺寸不符等问题。

通过优化铝合金的成分和熔炼工艺、改进压铸工艺、提高模具的质量和维护等方法，可以有效地解决这些问题，提高铝合金压铸件的质量。

铝合金压铸件缺陷分析及对策分析陈永剑摘要：铝合金压铸件生产中出现的各种缺陷会严重影响铸件的使用功能。

文章简要阐述了近几年国内外学者对铝合金压铸件生产的研究,其中包括生产中出现的各种缺陷、缺陷形成原因和对铸件性能的影响,及提出的减小缺陷的对策。

同时又对压铸技术的新发展做了简要介绍。

本文对铝合金压铸件的缺陷进行了分析，并提出一些解决对策，最后对压铸技术的发展进行了展望。

关键词：铝合金；压铸模具；模具寿命一、铝合金压铸件质量缺陷的基本表现1.1 气孔缺陷在铝合金压铸件的实际生产过程中，气孔缺陷是最为常见的一种缺陷，主要表现为气孔和气泡。

所谓气孔指的就是在铝合金铸件内部形成的光滑空洞，一般是发生在零件中心或者合金积聚的地方，主要是因为排气不畅或者裹气造成的。

气泡主要是指在铸件表皮下进行气体聚集而产生的泡。

1.2 表面痕迹表面痕迹指的是在填充过程中由于不良操作导致的流痕、印痕、拉伤等问题。

流痕是指铸件表面光滑下的下陷条纹，通常来讲，流痕的方向和液态金属的流动方向是保持一致的。

印痕主要是指液态金属在铸造过程出现的划伤、镶块或者拼接缝隙等，一些顶出位置，或者铸件表面的机械损伤等。

拉伤主要是指铝合金压铸件在进行脱模的时候，出现的拉伤、拉痕或者黏膜伤痕等现象。

1.3 缩孔所谓缩孔指的就是铝合金铸件表面呈现出不均匀、粗糙的空洞。

通常在缩孔的位置也会伴随气孔的出现。

1.4 飞边飞边指的是铝合金压铸件产生过程铝料溢出形成的薄片，如果铝合金压铸件出现飞边，那么就会对零件的性能、外观、尺寸产生影响。

二、铝合金压铸件质量缺陷产生的原因及改善措施2.1 产生气孔缺陷的原因及改善措施铝合金压铸过程中液体金属中含有的气体较多，此时如果熔炼不好，就会使金属快速结晶化，导致内部气体无法排出，最终形成气孔缺陷。

要改善气孔缺陷，需要在制作过程中严格按照工艺程序进行，炉料要保持干净、干燥，必要的时候还需要使用除气剂来进行除气；在压铸过程要注意排气的过程；其次，要正确选择压铸工艺参数，如果铝合金压铸件参数选择不正确的时候，金属液体在模具中成型过快，或者液体流动方向不合适的时候，那么模具中的气体就难以顺利排出，这就会产生包卷气体。

压铸铝合金铸件的一般缺陷和产生成因？A：拉伤，沿开模方向铸件表面呈现条状的拉伤痕迹,有一定的深度，严重时为一面状伤痕。

另一种是金属液与模具产生焊合，粘附而拉伤。

以致铸件表面多肉或缺肉。

产生原因：型腔表面有损伤，出模方向斜度太小或倒斜，顶出进偏斜，浇注温度过高，模温过高导致合金液产生粘附。

脱模剂使用效果不好，铁含量低于0。

6%等B气泡：铸件表面有米粒大小的隆起也有皮下形成的空洞。

产生原因，合金液在压室充满度过低，易产生卷气，压射速度过高，模具排气不良，熔液未除气，熔炼温度过高，模温过高，金属凝固时间不够，强度不够，而过早开模顶出铸件，受压气体膨胀起来，脱模剂太多。

C：冷隔，压铸件表面有明显的，不规则的、下陷线性纹路（有穿透与不穿透两种）形状细小而狭长，有时交接边缘光滑，在外力作用下有发展的可能。

产生原因：两股金属流相互对接，但未完全熔合而又无夹杂存在其间，两股金属结合力奶薄弱。

浇注温茺或压铸模温度偏低，选择合金不当，流动性差，浇道位置不对或流路过长，真充速度低，压射比压低。

D：变色、斑点：铸件表面上呈现出不同于基体金属颜色。

产生原因：不合适的脱模剂，脱模剂使用量过多、过勤，含有石墨的润滑剂中的石墨落入铸件表面。

锌合金铸造过程中主要缺陷的产诺基亚n70手机qq2010生和成因？A；气孔：是在金属液凝固过程中由于气体串入而导致铸件的表面或内部产生的孔洞，这类气泡大多是圆形的。

细少的气孔不影响铸件的机械性能，但大颗粒的气泡会大大地降低铸件的抗冲性能，铸件表面气孔在表面处理时会装入水分，喷漆或电镀之后，因孔内的水气澎胀至气泡。

B：收缩孔：是液体在凝固过程中由于体积的缩小而导致在铸件表面或内部产生的孔洞。

收缩孔在形状上往往都带有棱角而且外表呈树枝状，铸件表面上或靠近表面内的收缩孔会给后续加工带来问题。

同气孔一样，收缩孔会在表面处理时串入液体，喷漆或电镀时产生气泡。

C：晶间腐蚀：是金属晶粒之间的边界内产生的腐蚀。

铝合金压铸件的缺陷分析铝合金压铸件是指通过将铝合金熔化后注入铸模中，在高压下快速凝固而形成的铝合金制品。

它具有优异的机械性能、强度高、重量轻、加工性好等特点，因此广泛应用于汽车、航空航天、电子、建筑等领域。

然而，铝合金压铸件在制造过程中可能出现一些缺陷，影响其质量和性能。

下面将分析铝合金压铸件的常见缺陷及其原因：1.粘合缺陷：铝合金压铸件在注模过程中，由于铝液与铸模表面的接触面积较大，容易出现液态铝与模具表面产生粘合现象。

导致铸件表面出现明显的凹痕和粘合痕迹。

这种缺陷主要是由于铸造温度过高或模具表面粗糙度不足造成的。

2.空洞缺陷：空洞是指铸造件内部出现的孔洞。

空洞缺陷主要由于铝液在凝固过程中未完全填充铸型腔体，造成残留气体无法排出，从而形成气孔。

这种缺陷主要是由于铸造温度过低、注模速度过快、铝液中气体含量过高等原因造成的。

3.热裂缺陷：热裂是指铸造件在冷却过程中，由于内部应力超过材料的强度极限而产生的裂纹。

热裂缺陷主要由于铝合金压铸件在凝固过程中温度梯度过大、结晶过程不均匀等原因造成的。

4.气泡缺陷：气泡是指铝合金压铸件内部出现的气体聚集。

气泡缺陷主要由于熔铝中的氢气在凝固过程中无法完全排出，导致气泡形成。

这种缺陷主要是由于熔铝中氢气含量过高、注模速度过快、温度过高等原因造成的。

5.灰斑缺陷：灰斑是指铝合金压铸件表面出现的较大灰白色斑点。

灰斑缺陷主要由于模具表面氧化层未能完全清除、铝液中含有过多的杂质等原因造成的。

为减少这些缺陷的出现，可以采取以下措施：1.控制铸造温度，确保合金能够充分熔化并达到适宜的流动性，避免温度过高或过低产生缺陷。

2.提高模具表面的粗糙度，以增加与铝液的接触面积，减少粘合缺陷的发生。

3.控制注模速度，确保铝液完全填充铸模腔体，避免空洞和气泡的产生。

4.控制铸造过程中的温度梯度，确保均匀凝固，减少热裂缺陷的发生。

5.提高熔铝的纯净度，减少杂质的含量，避免灰斑的产生。

综上所述，铝合金压铸件的缺陷主要包括粘合缺陷、空洞缺陷、热裂缺陷、气泡缺陷和灰斑缺陷。

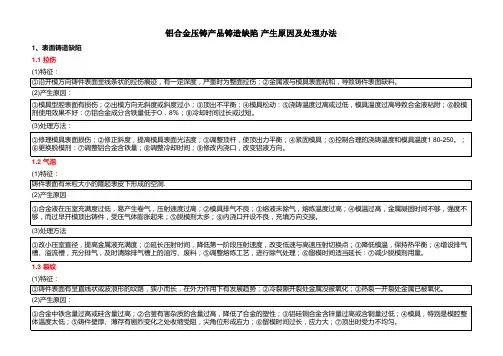

铝合金压铸产品铸造缺陷产生原因及处理办法感谢网友yewanlogn提供资料1 表面铸造缺陷1.1 拉伤(1)特征：①沿开模方向铸件表面呈线条状的拉伤痕迹，有一定深度，严重时为整面拉伤；②金属液与模具表面粘和，导致铸件表面缺料。

(2)产生原因：①模具型腔表面有损伤；②出模方向无斜度或斜度过小；③顶出不平衡；④模具松动：⑤浇铸温度过高或过低，模具温度过高导致合金液粘附；⑥脱模剂使用效果不好：⑦铝合金成分含铁量低于O．8％；⑧冷却时间过长或过短。

(3)处理方法：①修理模具表面损伤；②修正斜度，提高模具表面光洁度；③调整顶杆，使顶出力平衡；④紧固模具；⑤控制合理的浇铸温度和模具温度1 80-250。

；⑥更换脱模剂：⑦调整铝合金含铁量；⑧调整冷却时间；⑨修改内浇口，改变铝液方向。

‘，1．2 气泡(1)特征：铸件表面有米粒大小的隆起表皮下形成的空洞.(2)产生原因①合金液在压室充满度过低，易产生卷气，压射速度过高；②模具排气不良；③熔液未除气，熔炼温度过高；④模温过高，金属凝固时间不够，强度不够，而过早开模顶出铸件，受压气体膨胀起来；⑤脱模剂太多；⑥内浇口开设不良，充填方向交接。

(3)处理方法①改小压室直径，提高金属液充满度；②延长压射时间，降低第一阶段压射速度，改变低速与高速压射切换点；③降低模温，保持热平衡；④增设排气槽、溢流槽，充分排气，及时清除排气槽上的油污、废料；⑤调整熔炼工艺，进行除气处理；⑥留模时间适当延长：⑦减少脱模剂用量。

1．3 裂纹特征：①铸件表面有呈直线状或波浪形的纹路，狭小而长，在外力作用下有发展趋势；②冷裂隙开裂处金属没被氧化；③热裂一开裂处金属已被氧化。

产生原因：①合金中铁含量过高或硅含量过高；②合釜有害杂质的含量过高，降低了合金的塑性；③铝硅铜合金含锌量过高或含铜量过低；④模具，特别是模腔整体温度太低；⑤铸件壁厚、薄存有剧烈变化之处收缩受阻，尖角位形成应力；⑥留模时间过长，应力大；⑦顶出时受力不均匀。
