AutoCAD应用技能竞赛练习题2012年5月练习一：几何作图题1-1将长度和角度精度设置为小数点后四位，绘制以下图形,求剖面线区域面积。
（C）A、313.1542 C、313.5142B、313.4152 D、313.50381-2按照图画出所示图形，求剖面线区域的面积。
圆弧A和圆弧B分别与正五边形相切，切点为五边形的顶点。
（C）题1-2图A、103.0793 C、103.0397B、103.0379 D、103.70391-3按照图画出所示图形，求角度α的值。
（B）题1-3图A、22.6880° C、22.6088°B、22.6808° D、22.8806°1-4按照图画出所示图形，求剖面线区域的面积，图中两圆直径相等。
（C）A、465.11 C、465.13B、465.12 D、465.14题1-4图1-5按照图画出所示图形，求圆弧的半径R的数值。
（D）A、30.9502 C、30.9052B、30.9205 D、30.902524、按照图画出所示图形，求小圆半径R的数值。
（B）题1-5图A、13.1699 C、13.1969、B、13.1966 D、13.1996 1-6 按照图画出所示图形，求圆弧的长度l的数值。
（C）题1-6图A、296.0127 C、296.0712B、296.0172 D、296.07211-7按照图画出所示图形，求剖面线区域的周长。
（A）题1-7图A、188.4956 C、188.4965B、188.4659 D、188.4569 1-8按照图画出所示图形，求剖面线区域的面积。
（B）题1-8图A、106.3382 C、106.3283B、106.3823 D、106.3832 1-9按照图示画出图形题1-9图1-10按照图示画出图形，求出A的长度。
题1-10图1-11 按图画出所示图形，求剖面线区域的面积。
（B）题1-11图A、2457.7451 C、2457.7145B、2457.7415 D、2457.7154 1-12按照图画出所示图形。

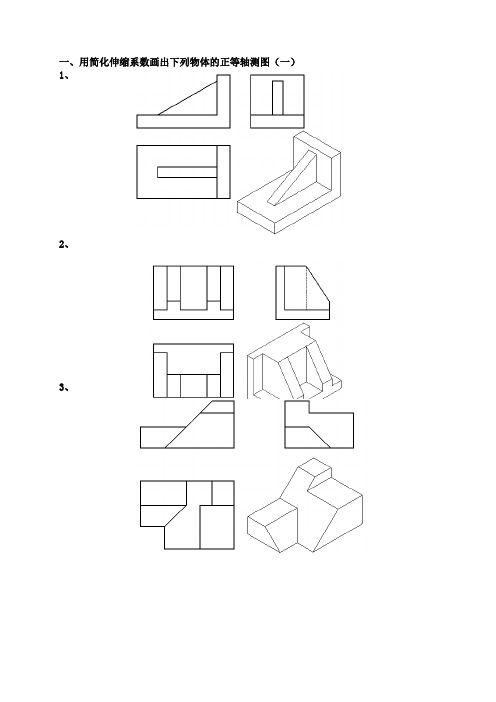

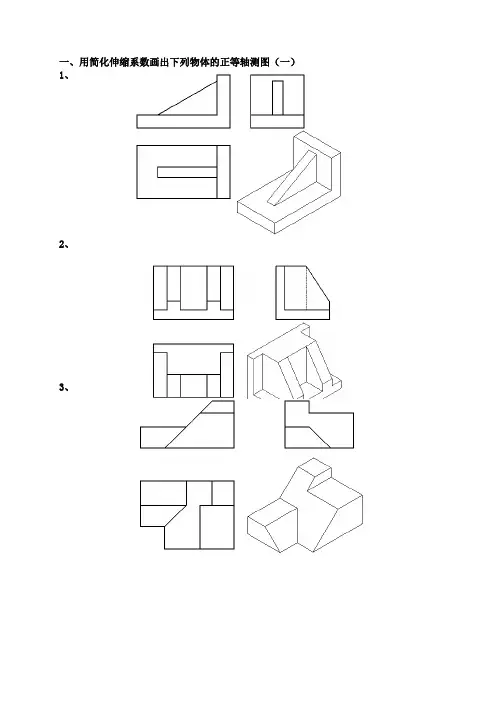

一、用简化伸缩系数画出下列物体的正等轴测图（一）1、2、3、4、二、用简化伸缩系数画出下列物体的正等轴测图（二）1、2、3、三、画出下列物体的斜二轴测图1、2、3、四、基本视图、向视图、局部视图和斜视图1、在指定位置作仰视图。
2、在指定位置作出各个向视图。
3、把主视图画成局部视图，并在指定位置画出A向斜视图。
4、在指定位置作局部视图和斜视图。
五、剖视图的概念与全剖视图1、分析图中的错误画法，在指定位置作正确的剖视图。
2、补全图中漏画的图线，在指定位置吧左视图画成全剖视图。
3、补全图中漏画的图线。
5、在指定位置把主视图画成全剖视图。
六、全剖视图1、作A-A剖视图。
2、作A-A剖视图。
3、作C-C的剖视图。
4、作A-A、B-B剖视图。
七、半剖视图1、把主视图画成半剖视图。
3、把主视图画成半剖视图。
●第4小题解析：如果机件的某些内部结构在半剖视图中没有表达清楚，则在表达外部形状的半个视图中应用虚线画出。
本题的左视图即为该种情况。
八、局部剖视图1、把主视图画成局部剖视图。
2、分析视图中的错误画法，作出正确的视图。
3、把主、俯视图画成局部剖视图。
4、把主、俯视图画成局部剖视图。
九、用两个平行的或相交的剖切平面剖开物体后，把主视图画成全剖视图。
●解题要点：要标注剖切符号。
1、2、3、4、十、剖视图综合练习1、在指定位置把主视图和左视图画成半剖视图和全剖视图。
2、在指定位置把主视图和左视图画成全剖视图和半剖视图。
3、用斜剖作A-A剖视图。
4、用展开画法的旋转剖作A-A剖视图。
十一、断面图1、在两个相交剖切平面迹线的延长线上，作移出端面。
2、作B-B、A-A断面。
3、画出指定的断面图（左面键槽深4mm，右面键槽深3.5mm）。
●本题解析：当剖切平面通过回转面形成的孔或凹坑的轴线时，这些结构应按剖视图绘制。
十二、根据所给视图，在A3图纸上画出机件所需的剖视图，并标注尺寸。
1、2、3、4、十三、螺纹规定画法1、按规定的画法绘制螺纹的主、左视图。
第一次作业：一、图形文件操作练习：1、绘制A0-A5图幅，并将此文件存为“用户名.dwg”。
2、在上一步骤的基础上建立一个新的样板文件，并将此文件存为“用户名.dwt”。
3、在用户盘上创用户自己的文件夹（图幅），同时将“用户名.dwg”和“用户名.dwt”二文件存入该文件夹内。
二、注册及文件上、下传、共享操作练习第二次作业一、利用LINE和XLINE命令绘制几何图形：二、根据轴测图所给的尺寸，画出其立体的三视图。
第三次作业一、利用极轴追踪、对象捕捉追踪绘制几何图形3、二、绘制圆弧连接练习（四选二）。
第四次作业：1、利用图层操作，绘制组合体视图进制2、根据二视图补画第三视图（附件。
dwg文件）。
3、抄画《习题集》P70千斤顶--零件图（5个）第六、七次作业：使用图形编辑命令绘图1、利用齐命令作图2、利用缩放命令作图3、利用旋转命令作图4、利用复制及拉伸命令作图5、利用复制及镜像命令作图6、利用offset命令完成以下图形：7、用倒角和圆角作图8、利用阵列作图：（备注：图形总长、宽均为110，每等分尺寸10）第七次作业：1、根据所给的视图做其零件的表达方案2、抄绘零件图 叉架类零件：● 箱体类零件：2、 完成《习题集》P70千斤顶--零件图的绘制（5个）第八次作业：3、 书写汉字和特殊符号（汉字--仿宋体、数字—斜体）1、创建单行文字： 字高（3.5）、 ● 4-φ10● 30-M8孔均布● 支板与基座焊接倾角为45°±0.5° ● 支板孔间距800 2、创建多行文字： 1）、 按标题栏格式要求填写汉字：字高（5））2） 技术要求 （字高5，其它3.5）● 1、牵引纲丝绳的起重量20t ，起重速度30m/min. ● 2、支撑滑轮的间距是1800mm 。
● 3、制动器型号为YWZ300800。
3）、 书写下列文字 字高（7）● 1、主梁在制造完毕后，应按二次抛物线：y=f(x)=4(L-x)x/L 2。
机械制图练习胜利职业学院2012年7月模块一：制图基础知识与国标规定模块二：三视图的基本概念要求：参照轴测图补画三视图1. 2.3. 4.要求：读懂三视图，补画视图中锁漏的图线1. 3.2.4. 5. 6.模块三：基本体及其表面交线要求：补全被截切立体的投影1. 2. 3.4. 5. 6.要求：1-2题补全被截切立体的投影，地3-6题补画相贯线。
1. 2. 3.4. 5. 6.要求：选择正确的三视图，在括号内划勾。
1.2.模块四：组合体要求：参照轴测图，补画视图中的所缺的图线1. 2.3.4.要求：补画视图中所缺的图线1. 2. 3. 4.5. 6. 7. 8.模块五：组合体视图的绘制及尺寸标注综合训练要求：1.第1-12题根据轴测图给定尺寸画三视图并标注尺寸，第13-16体根据轴测图测量尺寸后绘制三视图并标注尺寸。
2.做图步骤提示：（1）运用形体分析法（或线面分析法），分析组合体的组成部分及其相对位置、组合关系。
（2）确定主视图的投影方向，使主视图尽量多地反映物体的形体特征。
（3）画底稿，做到轻、细、准、快。
（4）检查底稿，标注尺寸。
（5）描深图线，填写标题栏。
3.注意事项（1）视图布置均匀，留出布置尺寸的位置。
（2）正确运用形体分析法，按组合体的组成部分，一部分一部分地画。
切忌先画出一个完整的视图，再画另一个视图。
（3）标注尺寸时，不能照搬轴测图上的尺寸，应按标注组合体尺寸的要求标注，做到正确、完整、清晰，兼顾合理。
1. 3.2. 4.5. 6. 7.8. 9. 10.11. 12. 13.14. 15. 16.。
画法几何第四版练习册答案画法几何是工程图学中的一个重要分支，它涉及到图形的绘制、分析和理解。
本练习册旨在帮助学生通过练习来巩固和深化对画法几何的理解和应用。
以下是《画法几何第四版练习册》的部分答案，以供参考。
第一章：点、线、面的投影1. 问题：如何确定一个点在平面上的投影？答案：首先确定点相对于平面的位置，然后根据点到平面的垂直距离，使用投影规则找到该点在平面上的投影。
2. 问题：给定两条相交线段，如何找到它们的交点？答案：通过分析两条线段的投影，可以确定它们在空间中的交点。
这通常涉及到计算交点的坐标。
第二章：平面图形的绘制1. 问题：如何绘制一个圆的投影？答案：首先确定圆心的投影，然后根据圆的半径，绘制圆的投影。
圆的投影可能是一个椭圆或一个圆，取决于观察的角度。
2. 问题：如何绘制一个多边形？答案：首先确定多边形的顶点，然后依次连接相邻顶点，形成闭合图形。
第三章：立体图形的投影1. 问题：如何绘制一个立方体的三视图？答案：立方体的三视图包括正视图、侧视图和俯视图。
正视图显示立方体的前面和后面，侧视图显示立方体的侧面，俯视图显示立方体的顶部。
2. 问题：如何确定一个圆锥的投影？答案：圆锥的投影通常是一个圆和一个三角形。
圆是圆锥底面的投影，三角形是圆锥侧面的投影。
第四章：剖面图和断面图1. 问题：什么是剖面图？答案：剖面图是一种通过假想的切割面来显示物体内部结构的图形表示方法。
2. 问题：如何绘制一个物体的断面图？答案：首先确定切割面的位置，然后根据切割面与物体相交的部分，绘制出断面图。
第五章：轴测图1. 问题：什么是轴测图？答案：轴测图是一种通过改变投影角度来更直观地展示三维物体的图形表示方法。
2. 问题：如何绘制一个物体的轴测图？答案：选择适当的轴测投影方式，然后根据物体的尺寸和形状，绘制出轴测图。
结束语：通过本练习册的练习，希望能够帮助学生更好地理解画法几何的基本概念和应用。
在实际应用中，学生应该结合具体的工程问题，灵活运用所学知识，不断提高自己的绘图和分析能力。
***************************************************************************************试题说明本套试题共包括1套试卷每题均显示答案和解析机械制图考试练习题及答案2(500题)***************************************************************************************机械制图考试练习题及答案21.[单选题]图样中一角为30度，采用2：1比例绘制该角时，应将该绘制成（）度。
A)30B)45C)60答案:A解析:2.[单选题]当一条直线垂直于投影面时，在该投影面上反映（ ）A)实形性B)类似性C)积聚性答案:C解析:3.[单选题]当一个面平行于一个投影面时，必（ ）于另外两个投影面A)平行B)垂直C)倾斜答案:B解析:4.[单选题]下列缩写词中表示均布的意思的是（ ）A)SRB)EQSC)C答案:B解析:5.[单选题]当需要表示位于剖切平面前的结构时，这些结构按假想投影的轮廓线用：A)细点画线B)粗实线6.[单选题]图样中标注锥度时，其锥度符号应配置在（）。
A)基准线上B)引出线上C)轮廓线上答案:A解析:7.[单选题]垂直于H面且与V面、W面倾斜的平面称为（ ）。
A)正垂面B)铅垂面C)侧垂面答案:B解析:8.[单选题]国家标准中规定标题栏正常情况下应画在图纸的（ ）。
A)左上角B)右下角C)右上角答案:B解析:9.[单选题]H面与W面相交的轴为（ ）A)X轴B)Y轴C)Z轴答案:B解析:10.[单选题]重合剖面的轮廓线都是用（ ）A)细点画线绘制B)粗实线绘制C)细线绘制答案:C解析:11.[单选题]侧平面在水平投影面的投影特性为：（ ）。
A)收缩性B)积聚性12.[单选题]角度尺寸在标注时，文字一律（ ）书写A)水平B)垂直C)倾斜答案:A解析:13.[单选题]机械制图中一般不标注单位，默认单位是（ ）A)㎜B)㎝C)m答案:A解析:14.[单选题]平面体一般用（ ）个视图可以完整表达机件的形状A)1B)2C)3答案:B解析:15.[单选题]曲面立体一般用（ ）个视图可以完整表达机件的形状A)1B)2C)3答案:A解析:16.[单选题]任意三角形的尺寸标注需要使用的命令为（ ）A)线性标注B)快速标注C)对齐标注答案:C解析:17.[单选题]当一条直线平行于投影面时，在该投影面上反映（ ）A)实形性B)类似性18.[单选题]下列投影法中不属于平行投影法的是（ ）A)中心投影法B)正投影法C)斜投影法答案:A解析:19.[单选题]已知c’d’//ox,cd//ox,则CD直线为()A)水平线B)正平线C)侧垂线D)一般位置线答案:C解析:20.[单选题]键、销都属于（）。
《机械制图》（第六版）习题集答案第3页图线、比例、制图工具的用法、尺寸注法、斜度和锥度●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。
第4页椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接1、已知正六边形和正五边形的外接圆，试用几何作图方法作出正六边形，用试分法作出正五边形，它们的底边都是水平线。
●注意多边形的底边都是水平线；要规范画对称轴线。
●正五边形的画法：①求作水平半径ON的中点M；②以M为圆心，MA为半径作弧，交水平中心线于H。
③AH为五边形的边长，等分圆周得顶点B、C、D、E④连接五个顶点即为所求正五边形。
2、用四心圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。
●参教P23四心圆法画椭圆的方法做题。
注意椭圆的对称轴线要规范画。
3~4、在平面图形上按1：1度量后，标注尺寸（取整数）。
5、参照左下方所示图形的尺寸，按1：1在指定位置处画全图形。
第6页点的投影1、按立体图作诸点的两面投影。
●根据点的两面投影的投影规律做题。
2、已知点A在V面之前36，点B在H面之上，点D在H面上，点E在投影轴上，补全诸的两面投影。
●根据点的两面投影的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
3、按立体图作诸点的两面投影。
●根据点的三面投影的投影规律做题。
4、作出诸点的三面投影：点A（25，15，20）；点B距离投影面W、V、H分别为20、10、15；点C在A之左，A之前15，A之上12；点D在A之下8，与投影面V、H等距离，与投影面W的距离是与H面距离的倍。
●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
各点坐标为：A（25，15，20）B（20，10，15）C（35，30，32）D（42，12，12）5、按照立体图作诸点的三面投影，并表明可见性。
●根据点的三面投影的投影规律做题，利用坐标差进行可见性的判断。
（由不为0的坐标差决定，坐标值大者为可见；小者为不可见。
机械制图练习册答案第五版一、基础练习1. 绘制一个简单的平面图形，包含至少三种基本几何形状：圆形、矩形和三角形。
- 解答：首先绘制一个半径为10mm的圆形，然后围绕圆形绘制一个长为20mm，宽为10mm的矩形，最后在矩形的一侧绘制一个底边为10mm，高为5mm的等腰三角形。
2. 根据给定的视图，绘制一个三维物体的三视图（正视图、侧视图和俯视图）。
- 解答：以一个长方体为例，长方体的长、宽、高分别为50mm、30mm和20mm。
在正视图上绘制长方体的长和宽，侧视图上绘制长和高，俯视图上绘制宽和高。
3. 练习使用尺寸标注工具，对上述三维物体的三视图进行尺寸标注。
- 解答：在正视图上标注长和宽的尺寸，侧视图上标注长和高的尺寸，俯视图上标注宽和高的尺寸。
确保尺寸线清晰，尺寸数字准确无误。
二、进阶练习1. 绘制一个复杂的机械零件，如轴承座，并标注其主要尺寸。
- 解答：轴承座通常包含多个平面和孔。
首先绘制轴承座的轮廓，然后标注其直径、孔径、深度等尺寸。
注意尺寸的公差和表面粗糙度要求。
2. 练习绘制装配图，如齿轮箱的装配图。
- 解答：首先绘制齿轮箱的各个部件，包括齿轮、轴、轴承等，然后按照装配顺序将它们组合在一起。
在装配图中标注部件之间的相对位置和配合尺寸。
3. 练习绘制剖面图和断面图，以展示内部结构。
- 解答：选择一个机械零件，如泵体，绘制其剖面图和断面图。
剖面图应展示零件的内部结构，如流道、腔体等。
断面图则展示特定截面的形状和尺寸。
三、综合应用1. 根据实际机械产品，绘制其总装配图，并标注所有部件的名称和位置。
- 解答：选择一个实际的机械产品，如自行车，绘制其总装配图。
标注车架、轮子、链条、齿轮等部件的名称和位置，确保装配图的清晰和准确。
2. 练习绘制焊接图和焊接符号。
- 解答：选择一个需要焊接的机械结构，如支架，绘制其焊接图。
在焊接图中标注焊接类型、焊接长度和焊接位置，并使用焊接符号表示焊接的细节。
3. 练习绘制轴测图，展示机械零件的三维形态。
轴测图单元测试卷一、填空题1、轴测投影图是用________________ 投影法得到的。
而平行投影法有两种：_______________ 投影和 __________ 投影。
如果用正投影的话，就不能让物体正着放，而应将物体倾斜放置，即三个坐标轴都______________ 于投影面。
如果仍让物体正着放，那么就要用______________ 投影。
这两种方法都能保证一个投影图反映出物体三个方向表面的形状。
2、物体上的三个坐标轴在轴测投影面上的投影称为____________________ ；轴测轴之间的夹角称为 __________ 。
3、由于物体上三个坐标轴对轴测投影面倾角的不同，所以在轴测图上各条轴线长度的缩短程度也不相同，坐标轴在轴测图上的缩短率称为_________________________________________ 。
4、物体上互相平行的直线在轴测投影图上仍然___________________ ；物体上平行于轴测投影面的平面，在轴测图中反映_____________ ；物体上两平行线段长度之比在投影图上保持5、轴测投影的分类：正轴测投影是投影方向________________ 轴测投影面；斜轴测投影是投影方向 ________ 轴测投影面。
6、根据轴向变形系数的不同，正轴测投影和斜轴测投影又可细分，在正轴测投影中，当三个轴向变形系数相等时，称为________________________________ ；当三个轴向变形系数中有两个相等时，称为 ________________ 投影；同样，在斜轴测投影中，当三个轴向变形系数相等时，称为投影；当三个轴向变形系数中有两个相等时，称为投影；工程上最常采用的是和投影。
因为这两种轴测图立体感好且便于绘制。
我们也只要求掌握这两种轴测图的画法。
7、在正轴测投影中，由于空间的三个坐标轴都___________________ 于轴测投影面，所以三个轴向直线的投影都缩短，即p、q、r 都________ 1。
机械制图（少学时）（第二版）习题册参考答案12第1章 制图基本知识与技能1—5 尺寸标注练习 (二)31—7 参照图例用给定的尺寸作弧连接451—8 按图上所注尺寸完成下列图形的线段连接 （比例 1∶1 ）67第2章 正投影作图基础891011121314152—9 平面的投影 （一）162—10平面的投影 （二）172—11 根据基本体的两视图补画第三视图,并写出基本体的名称 ( 1、2、3题标注尺寸)182—12 基本体的投影作图与尺寸标注2—13根据立体图画三视图（尺寸从立体图中量取，去整数）19202—14 平面切割体 （一）完成平面体被切割后的三面投影212—15 平面切割体 (二) 完成平面体被切割后的三面投影222—16 曲面切割体 (一)完成曲面体被切割后的左视图,并进行比较,找出异同点和规律232—17 曲面切割体 (二)完成曲面切割体被切割后的视图或补画视图中的缺线2—18由给定视图画正等轴测图 (一)任选三题：单号或双号2—19由给定视图画正等轴测图 (二)任选三题：单号或双号24252—20 徒手作图基本练习262—21 根据两视图徒手补画左视图或俯视图，并在斜格内画正等轴测图。
272—22 补画视图中的漏线 （在给出的轴测图轮廓内徒手完成轴测草图）28训练与自测题29训练与自测题 （续）30第3章 组合体3—1 补画下列组合体表面交线313—2 按形体分析的方法逐步画出轴测图所示组合体的三视图3—3补画视图中漏画的相贯线（一）323—4补画视图中漏画的相贯线（二）（可用简化画法）3334353—6 参照轴测图，补画三视图中的漏线（一）363—7 参照轴测图，补画三视图中的漏线（二）373—8 根据两视图，（参照轴测图）补画另一视图（一）383—9 根据两视图，（参照轴测图）补画另一视图（二）3—10根据轴测图徒手画三视图（可选若干题）393—10（续）403—10（续）（15、16题略）413—13标注尺寸（数值从图中量取，取整数）423—14用▲符号标出宽度、高度方向尺寸主要基准，并补注视图中遗漏的尺寸（数值从图中量取）433—15 标注组合体的尺寸，数值从视图中量取（取整数），并标出尺寸基准443—16画组合体的三视图，并标注尺寸453—17第二次作业——组合体46473—18参照轴测图，根据给出的主视图补画俯、左视图（立体的宽度为10mm）483—19参照第1题，读懂组合体的三视图，并填空493—20根据给定的两个视图补画左视图（有多种答案，至少画出两个）50。
轴测图单元测试卷
一、填空题
1、轴测投影图是用____________投影法得到的。
而平行投影法有两种：________投影和_________投影。
如果用正投影的话，就不能让物体正着放，而应将物体倾斜放置，即三个坐标轴都___________于投影面。
如果仍让物体正着放，那么就要用_______投影。
这两种方法都能保证一个投影图反映出物体三个方向表面的形状。
2、物体上的三个坐标轴在轴测投影面上的投影称为___________；轴测轴之间的夹角称为__________。
3、由于物体上三个坐标轴对轴测投影面倾角的不同，所以在轴测图上各条轴线长度的缩短程度也不相同，坐标轴在轴测图上的缩短率称为________________。
4、物体上互相平行的直线在轴测投影图上仍然___________；物体上平行于轴测投影面的平面，在轴测图中反映________；物体上两平行线段长度之比在投影图上保持_________。
5、轴测投影的分类：正轴测投影是投影方向_________轴测投影面；斜轴测投影是投影方向_______轴测投影面。
6、根据轴向变形系数的不同，正轴测投影和斜轴测投影又可细分，在正轴测投影中，当三个轴向变形系数相等时，称为_____________；当三个轴向变形系数中有两个相等时，称为_______________投影；同样，在斜轴测投影中，当三个轴向变形系数相等时，称为_________投影；当三个轴向变形系数中有两个相等时，称为_________投影；工程上最常采用的是_____________和____________投影。
因为这两种轴测图立体感好且便于绘制。
我们也只要求掌握这两种轴测图的画法。
7、在正轴测投影中，由于空间的三个坐标轴都__________于轴测投影面，所以三个轴向直线的投影都缩短，即p、q、r都_______1。
正等测投影是使三个坐标轴与轴测投影面的倾角_______，这时的轴向变形系数p=q=r=_________，轴间角∠XOY=∠XOZ=∠YOZ=_________。
为便于作图，通常使p=q=r=________， Z轴画成垂直位置，X轴和Y轴均与水平线成_________度角，
8．轴测投影是将物体连同其直角坐标系，沿_____________的方向，用_________法将其投射在____________上所得的图形。
9．轴间角是指任两根___________之间的夹角；________上的单位长度与相应的
_______上的单位长度的比值称为轴向伸缩系数，正等测轴测图中OX、OY、OZ轴上的轴向伸缩系数分别用_________、_________、________表示。
10．空间互相平行的线段，在同一轴测投影中一定互相_______。
与直角坐标轴平行的线段，其轴测投影必与相应的__________平行。
11.与轴测轴平行的线段，按该轴的__________进行度量。
绘制轴测图时必须沿
________测量尺寸。
12．正等测投影中，轴向伸缩系数为_______，简化伸缩系数为________；在斜二测投影中其X轴和Z轴的伸缩系数为_______，Y轴方向的伸缩系数为________。
13．正等测轴测图中∠XOY=∠YOZ=∠XOZ=______°；在斜二测图中∠XOY=∠YOZ=____°，∠XOZ=_______°。
二、选择题
1．轴测图中，可见轮廓线与不可见轮廓线的画法应是_________。
A．见部分和不可见部分都必须画出 B．画出可见部分
C．一般画出可见部分，必要时才画出不可见部分
2．空间互相平行的线段，在同一轴测投影中_________。
A.互相平行
B.互相垂直
C.根据具体情况有时互相平行，有时两者不平行
3．正轴测投影中投影线与投影面之间的关系是_________。
A．垂直 B．倾斜 C．不确定
4．能反映物体正面实形的投影法是________。
A．正等测投影 B．正三测投影 C．斜二测投影
5.工程上有时采用轴测图表示设计意图是因为________。
A．轴测图比较准确，能反映物体的真实形状
B．轴测图比较美观，能吸引观众
C．轴测图立体感强，有直观性
6．采用简化伸缩系数的目的是________。
A．实际伸缩系数不正确 B．实际伸缩缩系数不合理
C．采用简化伸缩系数可以简化计算，方便作图
7．下列关于正轴测投影说法正确的是________。
A．正轴测投影的轴向伸缩系数相等
B．正轴测投影的轴向伸缩系数不相等
C．正轴测投影中的正等测的轴向伸缩系数相等
8．常用的轴测图是________。
A．正二测 B．斜二测 C．正等测和斜二测
9．采用斜二等轴测图时，Y轴方向的尺寸应________。
A．按实际尺寸进行度量 B．是实际尺寸一半
C．将实际尺寸乘以伸缩系数1，即得Y轴方向的尺寸
10．关于轴测图下列说法正确的是________。
A．轴测图能真实反映物体的形状和尺寸
B．未来轴测图将代替三视图指导生产 C．轴测图不能代替三视图。
三、判断题 (正确的打“√”，错误的打“×”)
1．斜二等轴测图能反映物体的真实大小。
( )
2．绘制轴测图时可以不沿轴测轴方向测量尺寸。
( )
3．轴测图中的尺寸比实际尺寸来得小。
( )
4．绘制正等轴测图时，沿轴向尺寸可以在投影图相应的轴上按1：l的比例进行量取。
( )
5．斜二等轴测图中的尺寸应取实际尺寸的一半。
、 ( )
6．在选用轴测图时，既要考虑立体感强，又要考虑作图方便。
( )
7. 当物体上一个方向的圆或孔较多时采用正等轴测图。
( )
8．原来不平行的线段在轴测图可能变得平行。
( )
9．斜二等轴测图y轴方向的简化伸缩系数为0．5。
( ) 10．我们平时看到的照片和轴测图形成的原理是一致的。
( ) 四．画轴测图。
1、根据物体的视图作出其正等轴测图。
2、作如图所示跌水坎的正等测图。
3、画出如图所示物体的正等测图。
4．已知正六棱柱的正投影图，画出其正等轴测图。
八．作出拱门的正面斜轴测图。
p=q=r=1。
