蜂鸣器简介

蜂鸣器报警工作原理
蜂鸣器报警是一种常见的声音警报装置，它能够发出高频而刺耳的声响，用于各种警示场合。

蜂鸣器报警的工作原理如下：
1. 电源供应：蜂鸣器报警通常使用直流电源供应，一般为3V 到12V的电压。

电源的正极连接到蜂鸣器的正极引脚上，负极连接到负极引脚上。

2. 振荡电路：蜂鸣器内部有一个振荡电路，它由振荡器和驱动器组成。

振荡器产生高频信号，而驱动器将这个信号放大。

这个振荡电路的频率决定了蜂鸣器报警的声音高低。

3. 振膜：蜂鸣器内部还有一个振膜，它是一个薄薄的膜片，通常由金属或塑料材料制成。

振膜与振荡电路连接，接收到振荡电路的信号后，会迅速振动。

4. 发声原理：当振膜振动时，会产生空气的震动，从而产生声音。

振膜的振动频率与振荡电路的频率相同，因此蜂鸣器能够发出与振荡电路频率相匹配的声音。

5. 发声强度控制：蜂鸣器通常具有发声强度控制功能，可以通过改变电流或电压的大小来调节蜂鸣器的声音大小。

这种调节通常通过外部电阻或电路实现。

总之，蜂鸣器报警通过振荡电路产生高频信号，使振膜振动，进而产生声音。

蜂鸣器的声音高低由振荡电路的频率决定，而声音大小可以通过调节电流或电压来实现。

蜂鸣器的介绍1.．蜂鸣器的分类蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。

2.．蜂鸣器的电路图形符号蜂鸣器在电路中用字母“H”或“HA”（旧标准用“F M”、“LB”、“JD”等）表示。

蜂鸣器的结构原理1．压电式蜂鸣器压电式蜂鸣器主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。

有的压电式蜂鸣器外壳上还装有发光二极管。

多谐振荡器由晶体管或集成电路构成。

当接通电源后（1.5~15V直流工作电压）,多谐振荡器起振,输出1.5~2.5kHZ的音频信号，阻抗匹配器推动压电蜂鸣片发声。

压电蜂鸣片由锆钛酸铅或铌镁酸铅压电陶瓷材料制成。

在陶瓷片的两面镀上银电极，经极化和老化处理后，再与黄铜片或不锈钢片粘在一起。

2．电磁式蜂鸣器电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。

接通电源后，振荡器产生的音频信号电流通过电磁线圈，使电磁线圈产生磁场。

振动膜片在电磁线圈和磁铁的相互作用下，周期性地振动发声。

蜂鸣器的制作（１）制蜂鸣器备电磁铁Ｍ:在长约6厘米的铁螺栓上绕100圈导线,线端留下5厘米作引线,用透明胶布把线圈粘好,以免线圈松开,再用胶布把它粘在一个盒子上,电磁铁就做好了.（２）制备弹片Ｐ：从铁罐头盒上剪下一条宽约２厘米的长铁片，弯成直角，把电磁铁的一条引线接在弹片上，再用胶布把弹片紧贴在木板上．（３）用曲别针做触头Ｑ，用书把曲别针垫高，用胶布粘牢，引出一条导线，如图连接好电路．（４）调节Ｍ与Ｐ之间的距离（通过移动盒子），使电磁铁能吸引弹片，调节触点与弹片之间的距离，使它们能恰好接触，通电后就可以听到蜂鸣声．有源蜂鸣器和无源蜂鸣器教你区分有源蜂鸣器和无源蜂鸣器现在市场上出售的一种小型蜂鸣器因其体积小(直径只有llmm)、重量轻、价格低、结构牢靠，而广泛地应用在各种需要发声的电器设备、电子制作和单片机等电路中。

有源蜂鸣器和无源蜂鸣器的外观如图a、b所示。

图：有源和无源蜂鸣器的外观a)有源b)无源从图a、b外观上看，两种蜂鸣器好像一样，但仔细看，两者的高度略有区别，有源蜂鸣器a，高度为9mm，而无源蜂鸣器b的高度为8mm。

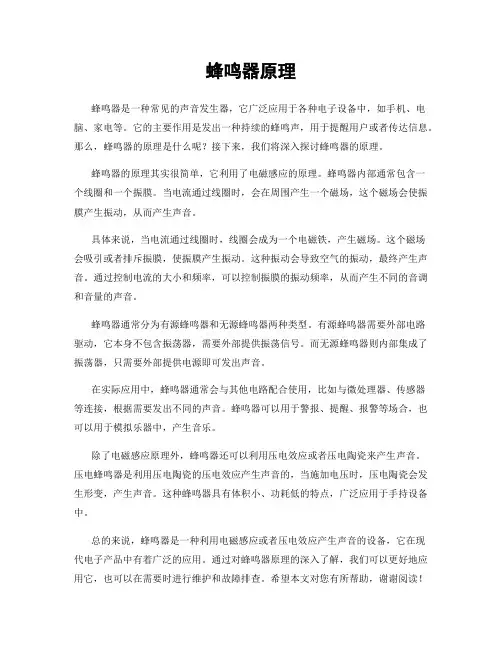

蜂鸣器原理蜂鸣器是一种常见的声音发生器，它广泛应用于各种电子设备中，如手机、电脑、家电等。

它的主要作用是发出一种持续的蜂鸣声，用于提醒用户或者传达信息。

那么，蜂鸣器的原理是什么呢？接下来，我们将深入探讨蜂鸣器的原理。

蜂鸣器的原理其实很简单，它利用了电磁感应的原理。

蜂鸣器内部通常包含一个线圈和一个振膜。

当电流通过线圈时，会在周围产生一个磁场，这个磁场会使振膜产生振动，从而产生声音。

具体来说，当电流通过线圈时，线圈会成为一个电磁铁，产生磁场。

这个磁场会吸引或者排斥振膜，使振膜产生振动。

这种振动会导致空气的振动，最终产生声音。

通过控制电流的大小和频率，可以控制振膜的振动频率，从而产生不同的音调和音量的声音。

蜂鸣器通常分为有源蜂鸣器和无源蜂鸣器两种类型。

有源蜂鸣器需要外部电路驱动，它本身不包含振荡器，需要外部提供振荡信号。

而无源蜂鸣器则内部集成了振荡器，只需要外部提供电源即可发出声音。

在实际应用中，蜂鸣器通常会与其他电路配合使用，比如与微处理器、传感器等连接，根据需要发出不同的声音。

蜂鸣器可以用于警报、提醒、报警等场合，也可以用于模拟乐器中，产生音乐。

除了电磁感应原理外，蜂鸣器还可以利用压电效应或者压电陶瓷来产生声音。

压电蜂鸣器是利用压电陶瓷的压电效应产生声音的，当施加电压时，压电陶瓷会发生形变，产生声音。

这种蜂鸣器具有体积小、功耗低的特点，广泛应用于手持设备中。

总的来说，蜂鸣器是一种利用电磁感应或者压电效应产生声音的设备，它在现代电子产品中有着广泛的应用。

通过对蜂鸣器原理的深入了解，我们可以更好地应用它，也可以在需要时进行维护和故障排查。

希望本文对您有所帮助，谢谢阅读！。

蜂鸣器等效电路简介蜂鸣器是一种常见的电子元件，用于产生声音信号。

它通常由振膜、驱动电路和共振腔组成。

蜂鸣器的等效电路是一个模型，用于描述蜂鸣器在电路中的行为。

通过了解蜂鸣器的等效电路，我们可以更好地理解其工作原理，并能够设计和优化相关电路。

蜂鸣器基本原理蜂鸣器是一种能够将电信号转换为声音信号的装置。

它利用了压电效应或磁致伸缩效应来实现声音的发生。

压电式蜂鸣器压电式蜂鸣器是最常见的一种类型。

它由一个压电陶瓷材料制成，当施加外加电场时会发生形变，并产生声音波动。

磁性式蜂鸣器磁性式蜂鸣器则利用了磁致伸缩效应来产生声音。

它包含一个铁芯和线圈，在外加磁场作用下，铁芯会发生形变并引起声音波动。

蜂鸣器等效电路模型为了更好地理解蜂鸣器在电路中的行为，我们可以使用等效电路模型来描述它。

蜂鸣器的等效电路通常包括以下几个主要部分：振膜振膜是蜂鸣器的重要组成部分，负责将电信号转换为声音信号。

在等效电路中，振膜通常用一个电容来表示。

这是因为振膜的运动可以看作是一个带有弹性的结构，类似于一个带有弹性恢复力的电容。

驱动电路驱动电路负责向振膜提供适当的驱动信号。

在等效电路中，驱动电路通常由一个交流信号源和一个串联的电阻组成。

交流信号源模拟了输入信号，而串联的电阻则限制了驱动信号的幅度。

共振腔共振腔是指在振动过程中起到共振放大作用的空间。

它可以通过适当设计来调整输出声音的频率和响度。

在等效电路中，共振腔通常由一个并联的LC回路或者RLC 回路来表示。

蜂鸣器等效电路的工作原理蜂鸣器的等效电路模型能够描述其在电路中的行为和工作原理。

当驱动信号源施加一个交流信号时，驱动电路会将信号传递给振膜。

振膜在受到信号的作用下产生振动，进而产生声音。

共振腔对声音的频率和响度有着重要影响。

当输入信号的频率接近共振腔的共振频率时，共振腔会对输入信号进行放大，从而增加声音的响度。

同时，共振腔还可以通过调整其参数来改变输出声音的频率。

驱动电路中串联的电阻可以限制驱动信号的幅度，避免过大或过小而导致声音失真或无法产生。

蜂鸣器工作原理蜂鸣器是一种常见的声响器件，广泛应用于电子产品、家电、汽车等领域。

它通过振动发出特定频率的声音，起到提醒、警报或指示的作用。

那么，蜂鸣器是如何工作的呢？接下来我们将从蜂鸣器的结构和工作原理两个方面来进行介绍。

首先，我们来看一下蜂鸣器的结构。

蜂鸣器通常由震荡片、震荡片座、震荡腔、振膜、外壳等部分组成。

其中，震荡片是蜂鸣器的核心部件，它是一块能够振动的金属片，安装在震荡片座上。

震荡腔则是震荡片的振动腔室，振膜则连接在震荡片上，起到传递震动的作用。

外壳则是用来保护蜂鸣器内部结构的壳体。

蜂鸣器的结构相对简单，但各个部件协同工作，完成声音的发出。

接着，我们来了解一下蜂鸣器的工作原理。

当电压施加在蜂鸣器上时，电流会通过震荡片，使得震荡片产生振动。

这种振动会传递到振膜上，振膜进而使得空气产生振动，从而产生声音。

蜂鸣器的声音频率取决于震荡片的振动频率，而振动频率则受到电压频率的控制。

因此，改变电压的频率和幅度，就可以改变蜂鸣器发出的声音的频率和音量。

蜂鸣器的工作原理可以简单概括为电能转换为机械能，再转换为声能。

通过电流的通入，激励震荡片振动，进而带动振膜产生声音。

在实际应用中，蜂鸣器的工作频率一般在2kHz到5kHz之间，声音清晰响亮，适合作为警报或提醒的声音源。

总的来说，蜂鸣器作为一种简单而有效的声响器件，其工作原理清晰明了。

通过电能转换为声能的过程，实现了声音的发出。

在现代生活中，蜂鸣器的应用非常广泛，无论是在家电产品、汽车电子、还是工业控制领域，都有着重要的作用。

希望通过本文的介绍，能让大家对蜂鸣器的工作原理有一个更加清晰的认识。

单片机课程设计报告蜂鸣器河南师范大学新联学院单片机课程设计报告课程单片机原理及接口技术设计题目蜂鸣器演奏歌曲年级专业级计算机科学与技术学号 11学生姓名李指导教师莹6 月 15 日蜂鸣器演奏歌曲实验报告一、要求完成驱动蜂鸣器歌曲演奏的实验二、目的1、学习KEIL软件的使用方法；2、掌握BST-V51单片机学习板设计蜂鸣器音乐的发生；3、掌握设计中各模块的功能，能够填入并演奏曲子；4、学习乐谱的基本知识，掌握其演奏的原理。

三、分析1、基本原理简述声音是经过振动产生的。

单片机对某一引脚以一定的频率循环置1置0，该引脚便产生一定频率的方波，方波经过放大，作用于一定的物理实件（蜂鸣器），就产生了一定频率的声音。

若改变输出方波的频率，产生的声音随之改变。

经过控制输出方波的时间长短，声音的长短也可以得到控制，因此，根据乐谱，以类似的音及同样的节拍，单片机就能够产生电子音乐。

音乐的播放选择能够经过按键的输入得以实现。

为简便起见，以一定的频率方波产生的音在其每个周期内高低幅值得时间各占一半。

因此，输出引脚在每个方波周期内要动作两次：一次升高，一次降低。

即输出引脚的频率是原音频率的两倍。

2、单片机产生不同频率脉冲信号的原理（1）要产生音频脉冲，只要算出某一音频的脉冲（1/频率），然后将此周期除以2，即为半周期的时间，利用定时器计时这个半周期的时间，每当计时到后就将输出脉冲的I/O反相，然后重复计时此半周期的时间再对I/O反相，就能够在I/O脚上得到此频率的脉冲。

（2）利用8051的内部定时器使其工作在计数器模式MODE1下，改变计数值TH0及TL0以产生不同频率的方法如下：例如，频率为523Hz，其周期天/523 S=1912uS，因此只要令计数器计时956uS/1us=956，在每计数956次时就将I/O反接，就可得到中音DO（532Hz）。

计数脉冲值与频率的关系公式如下： N=Fi/2/Fr（N：计数值，Fi：内部计时一次为1uS，故其频率为1MHz，Fr：要产生的频率）（3）其计数值的求法如下：T=65536-N=65536-Fi/2/Fr计算举例：设K=65536,F=1000000=Fi=1MHz，求低音DO（261Hz）、中音DO（523Hz）、高音DO（1046Hz）的计数值。

蜂鸣器报警工作原理
蜂鸣器是一种电子器件，常用于发出警报或提醒的声音。

它的工作原理基于电流通过时产生的声音。

以下是蜂鸣器报警的工作原理：
1. 发声元件：蜂鸣器的主要组成部分是一个发声元件，通常采用压电陶瓷材料。

这种材料具有压力会导致其形状发生变化的特性，从而产生声音。

当蜂鸣器中的陶瓷材料受到电流刺激时，它将振动并产生声音。

2. 振荡电路：为了让蜂鸣器发出稳定的声音，通常需要使用一个振荡电路来提供恒定的频率和振幅。

振荡电路可以采用多种方式实现，但最常见的是使用一个振荡器和一个放大器。

振荡器产生特定频率的交流信号，而放大器则将其放大到足够的电压来激活发声元件。

通过控制振荡电路的参数，可以调整蜂鸣器发出的声音的频率和音量。

3. 驱动电路：蜂鸣器需要外部电源来提供驱动电流。

通常，驱动电路由一个开关控制，当触发警报信号时，开关闭合，电流通过蜂鸣器并开始发声。

开关可以是手动的，也可以由其他电路或传感器控制。

当驱动电路闭合时，电流流经蜂鸣器的发声元件，并引起陶瓷材料的振动。

振动产生的声波通过蜂鸣器的共鸣腔体放大，使得声音更为明显。

频率和音量的大小取决于振荡电路的设置。

总结来说，蜂鸣器报警的工作原理是通过电流刺激压电陶瓷材
料振动并产生声音。

振荡电路和驱动电路控制蜂鸣器的频率和音量。

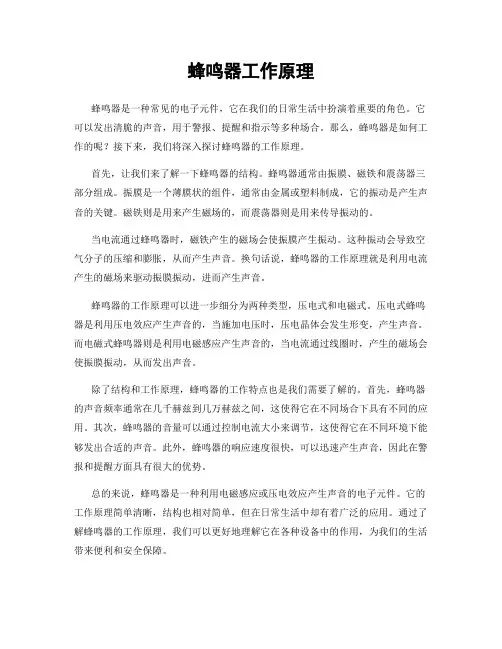

蜂鸣器工作原理蜂鸣器是一种常见的电子元件，它在我们的日常生活中扮演着重要的角色。

它可以发出清脆的声音，用于警报、提醒和指示等多种场合。

那么，蜂鸣器是如何工作的呢？接下来，我们将深入探讨蜂鸣器的工作原理。

首先，让我们来了解一下蜂鸣器的结构。

蜂鸣器通常由振膜、磁铁和震荡器三部分组成。

振膜是一个薄膜状的组件，通常由金属或塑料制成，它的振动是产生声音的关键。

磁铁则是用来产生磁场的，而震荡器则是用来传导振动的。

当电流通过蜂鸣器时，磁铁产生的磁场会使振膜产生振动。

这种振动会导致空气分子的压缩和膨胀，从而产生声音。

换句话说，蜂鸣器的工作原理就是利用电流产生的磁场来驱动振膜振动，进而产生声音。

蜂鸣器的工作原理可以进一步细分为两种类型，压电式和电磁式。

压电式蜂鸣器是利用压电效应产生声音的，当施加电压时，压电晶体会发生形变，产生声音。

而电磁式蜂鸣器则是利用电磁感应产生声音的，当电流通过线圈时，产生的磁场会使振膜振动，从而发出声音。

除了结构和工作原理，蜂鸣器的工作特点也是我们需要了解的。

首先，蜂鸣器的声音频率通常在几千赫兹到几万赫兹之间，这使得它在不同场合下具有不同的应用。

其次，蜂鸣器的音量可以通过控制电流大小来调节，这使得它在不同环境下能够发出合适的声音。

此外，蜂鸣器的响应速度很快，可以迅速产生声音，因此在警报和提醒方面具有很大的优势。

总的来说，蜂鸣器是一种利用电磁感应或压电效应产生声音的电子元件。

它的工作原理简单清晰，结构也相对简单，但在日常生活中却有着广泛的应用。

通过了解蜂鸣器的工作原理，我们可以更好地理解它在各种设备中的作用，为我们的生活带来便利和安全保障。

蜂鸣器报警工作原理
蜂鸣器是一种常用的声音发生器，被广泛应用于各种警报系统中。

它的工作原理主要是通过电流激励引起一个振荡器的震动，从而产生高频的声音。

蜂鸣器通常由两个主要部分组成：振荡器和喇叭。

振荡器是蜂鸣器的核心部件，由震动元件和驱动电路组成。

在正常工作状态下，驱动电路会提供电流给震动元件，使其不断振动。

而震动元件通常由石英晶片或压片陶瓷制成，当电流通过时，它们会因为电流的交替方向变化而迅速振动。

这种振动会产生高频的声波。

在振荡器的驱动下，声音通过喇叭放大和传播。

喇叭是一个共鸣腔，可以增强声波的振幅和音量。

当振荡器产生高频声波时，声波会通过喇叭的共鸣腔扩散出来并产生更大的音量。

在报警系统中，蜂鸣器通常会接收到来自传感器或控制器的信号，表示发生了警报事件。

一旦接收到信号，蜂鸣器的驱动电路会被触发，开始工作。

振荡器开始震动，产生高频声波，然后通过喇叭放大和传播出去。

这样，人们就能听到高频的声音，从而得知警报事件。

总的来说，蜂鸣器报警的工作原理是通过电流激励振荡器的震动，产生高频声波并通过喇叭放大和传播，从而实现报警的目的。

buzzer工作原理Buzzer工作原理简介Buzzer（蜂鸣器）是一种常用的声音输出装置，广泛应用于电子设备和嵌入式系统中。

它通过振动发出规律的声音，用于提醒、报警等用途。

本文将介绍Buzzer的工作原理。

基本构成Buzzer由振膜、磁铁和共振腔组成。

振膜振膜是Buzzer的主要发声部件，通常采用金属或塑料材质制成。

振膜下方有固定端，上方则与磁铁相连，通过电流激励产生声音。

磁铁磁铁通常由永磁材料制成，它是Buzzer的驱动部件。

磁铁会在通电时产生磁场，与振膜相互作用，使得振膜振动，从而发出声音。

共振腔共振腔是Buzzer中的空气腔体，用于放大振膜发出的声音。

共振腔的形状和大小会影响声音的频率和音量。

Buzzer的工作原理基于振膜与磁铁之间的相互作用。

以下是Buzzer的工作过程：1.电流通过Buzzer中的线圈，产生磁场。

2.磁场与磁铁相互作用，使得磁铁产生力，向振膜施加压力。

3.振膜被压力推动，开始振动。

4.振膜的振动使得共振腔中的空气产生压缩和稀释。

5.随着振膜的振动，共振腔中的空气以特定的频率振动，并在声音传播的过程中放大。

6.振膜反复振动，形成连续的声波，发出清脆的声音。

声音控制控制Buzzer发声的主要手段是改变电流的频率和强度。

频率控制通过改变电流的频率，可以调整Buzzer发出声音的频率。

通常使用PWM（脉宽调制）技术来控制电流频率，使得Buzzer可以发出不同音调的声音。

强度控制通过改变电流的强度，可以调整Buzzer发出声音的音量。

较大的电流会使得振膜产生更大的振幅，进而增大声音的音量。

Buzzer广泛应用于各种电子设备和嵌入式系统中，例如：•电子闹钟：通过Buzzer发出清脆的报警声音。

•手机和平板电脑：用于提醒用户收到短信、来电等通知信息。

•家用电器：用于指示操作成功或失败等状态。

•汽车和机器人：用于警示驾驶者或操作者。

总结Buzzer是一种常用的声音输出装置，基于振膜、磁铁和共振腔的相互作用实现声音发声。
