蜂鸣器简介及使用方法

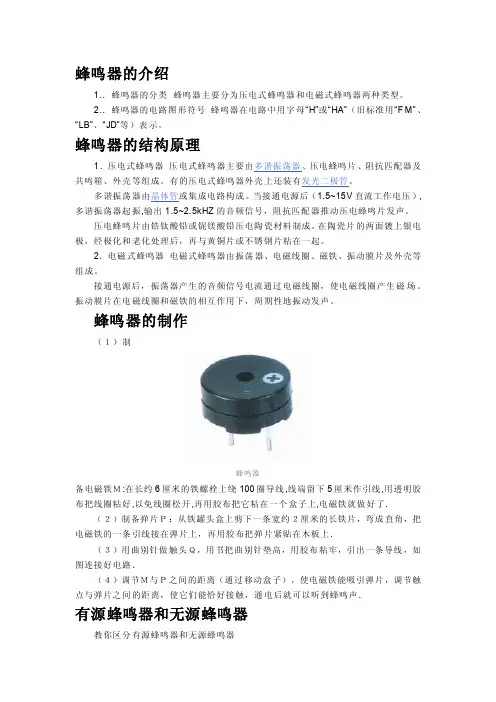

蜂鸣器的介绍1.．蜂鸣器的分类蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。
2.．蜂鸣器的电路图形符号蜂鸣器在电路中用字母“H”或“HA”（旧标准用“F M”、“LB”、“JD”等）表示。
蜂鸣器的结构原理1．压电式蜂鸣器压电式蜂鸣器主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。
有的压电式蜂鸣器外壳上还装有发光二极管。
多谐振荡器由晶体管或集成电路构成。
当接通电源后（1.5~15V直流工作电压）,多谐振荡器起振,输出1.5~2.5kHZ的音频信号，阻抗匹配器推动压电蜂鸣片发声。
压电蜂鸣片由锆钛酸铅或铌镁酸铅压电陶瓷材料制成。
在陶瓷片的两面镀上银电极，经极化和老化处理后，再与黄铜片或不锈钢片粘在一起。
2．电磁式蜂鸣器电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。
接通电源后，振荡器产生的音频信号电流通过电磁线圈，使电磁线圈产生磁场。
振动膜片在电磁线圈和磁铁的相互作用下，周期性地振动发声。
蜂鸣器的制作（１）制蜂鸣器备电磁铁Ｍ:在长约6厘米的铁螺栓上绕100圈导线,线端留下5厘米作引线,用透明胶布把线圈粘好,以免线圈松开,再用胶布把它粘在一个盒子上,电磁铁就做好了.（２）制备弹片Ｐ：从铁罐头盒上剪下一条宽约２厘米的长铁片，弯成直角，把电磁铁的一条引线接在弹片上，再用胶布把弹片紧贴在木板上．（３）用曲别针做触头Ｑ，用书把曲别针垫高，用胶布粘牢，引出一条导线，如图连接好电路．（４）调节Ｍ与Ｐ之间的距离（通过移动盒子），使电磁铁能吸引弹片，调节触点与弹片之间的距离，使它们能恰好接触，通电后就可以听到蜂鸣声．有源蜂鸣器和无源蜂鸣器教你区分有源蜂鸣器和无源蜂鸣器现在市场上出售的一种小型蜂鸣器因其体积小(直径只有llmm)、重量轻、价格低、结构牢靠，而广泛地应用在各种需要发声的电器设备、电子制作和单片机等电路中。
有源蜂鸣器和无源蜂鸣器的外观如图a、b所示。
图：有源和无源蜂鸣器的外观a)有源b)无源从图a、b外观上看，两种蜂鸣器好像一样，但仔细看，两者的高度略有区别，有源蜂鸣器a，高度为9mm，而无源蜂鸣器b的高度为8mm。

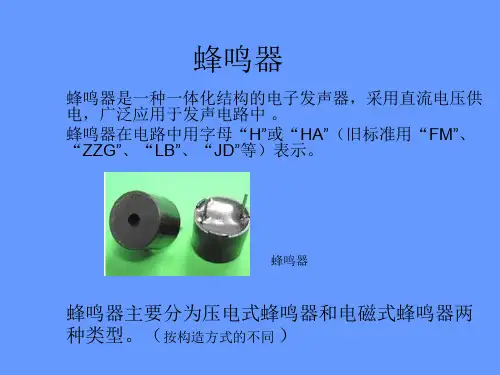

蜂鸣器
• 按其驱动方式的原理分，可分为：有源蜂鸣器（内含驱动线路） 和无源蜂鸣器（外部驱动） • 两种蜂鸣器好像一样，但仔细看，两者的高度略有区别，有源 蜂鸣器a，高度为9mm，而无源蜂鸣器b的高度为8mm。如将两 种蜂鸣器的引脚都朝上放置时，可以看出有绿色电路板的一种 是无源蜂鸣器，没有电路板而用黑胶封闭的一种是有源蜂鸣器。 Nhomakorabea•
由于这里要介绍两种驱动方式的方法，所以在设计模块系统中将 两种驱动方式做到一块，即程序里边不仅介绍了PWM输出口驱 动蜂鸣器的方法，还要介绍I/O 口驱动蜂鸣器的方法。所以，我 们将设计如下的一个系统来说明单片机对蜂鸣器的驱动：系统有 两个他激蜂鸣器，频率都为2000Hz，一个由I/O 口进行控制，另 一个由PWM 输出口进行控制；系统还有两个按键，一个按键为 PORT 按键，I/O 口控制的蜂鸣器不鸣叫时按一次按键I/O 口控制 的蜂鸣器鸣叫，再按一次停止鸣叫，另一个按键为PWM 按键， PWM 口控制的蜂鸣器不鸣叫时按一次按键PWM输出口控制的蜂 鸣器鸣叫，再按一次停止鸣叫。
•
续流二极管都是并联在线圈的两端，线圈在通过电流时，会在其两端产生感 应电动势。当电流消失时，其感应电动势会对电路中的元件产生反向电压。 当反向电压高于元件的反向击穿电压时，会使元件如三极管、晶闸管等造成 损坏。续流二极管并联在线圈两端，当流过线圈中的电流消失时，线圈产生 的感应电动势通过二极管和线圈构成的回路做功而消耗掉，从而保护了电路 中的其它原件的安全。 续流二极管在电路中反向并联在继电器或电感线圈的 两端，当电感线圈断电时其两端的电动势并不立即消失，此时残余电动势通 过一个二极管释放，起这种作用的二极管叫续流二极管。其实还是个二极管 只不过它在这起续流作用而已，例如在继电器线圈两端反向接的那个二极管 或单向可控硅两端反向接的也都是。为什么要反向接个二极管呢？因为继电 器的线圈是一个很大的电感，它能以磁场的形式储存电能，所以当他吸合的 时候存储大量的磁场。当控制继电器的三极管由导通变为截断时，线圈断电， 但是线圈里有磁场。这时将产生反向电动势，电压可高达1000v以上，很容 易击穿三极管或其他电路元件。这是由于二极管的接入正好和反向电动势方 向一致，把反向电势通过续流二极管以电流的形式中和掉，从而保护了其他 电路元器件，因此它一般是开关速度比较快的二极管，象可控硅电路一样， 因为可控硅一般当成一个触点开关来用。如果控制的是大电感负载，一样会 产生高压反电动势，原理和继电器一样的。续流二极管在显示器上也用到， 一般用在消磁继电器的线圈上。
蜂鸣器汽车级标准
汽车蜂鸣器技术规范本标准适用于标称电压为6V，12V及24V的各类汽车用触点式报警蜂鸣器。
1 型式和尺寸1．1 蜂鸣器的结构型式为封闭式、电磁触点型。
1．2 蜂鸣器为短时定额工作制。
其使用范围分类如下： A 类：频繁使用的蜂鸣器，加速度警告，转向信号警告，公共汽车门开关警告、自卸车警告等。
B 类：经常使用的蜂鸣器，如发动机油压警告，气压警告，水温警告等。
1．3 蜂鸣器安装尺寸应符合客户规定的要求。
1．4 蜂鸣器分单线制及双线制两种。
2 技术要求2．1 蜂鸣器除符合本标准要求外，还应符合 JB 2261-77《汽车拖拉机用电气设备基本技术条件》的有关规定，并按照规定程序批准的图样及文件制造。
2．2 基本性能 蜂鸣器在试验电压下的基本参数应符合表2规定。
2．3 电压变化2．3．1 蜂鸣器在按表3规定的输入电压范围内工作时，发音应正常不应有尖叫、颤音、振扰、沙哑和声明显不符合这类产品声音特性的声响。
表32．3．2 蜂鸣器输入按表3规定的下限电压时，允许声压级比表2规定的最低值降低5dB（A）。
2．4 绝缘电阻 双线制蜂鸣器的导电引出线与安装支架之间的绝缘电阻应不少于200MΩ。
2．5 耐振性 蜂鸣器按下列规定进行试验后，不应有机械损伤和紧固部分松动的现象，性能仍应符合2.2及2.3条规定。
a．耐振动能力：频率3000周／分最大加速度5g，振动时间4h； b．耐冲击能力：最大加速度10g冲击次数10000次。
2．6 耐温性 蜂鸣器应能在周围空气温度-40℃～55℃范围内工作，当在高温55℃及低温-40℃时，允许其声压级比表2规定的最低值降低5dB（A），恢复到常温时，仍应符合2.2及2.3条规定。
2．7 耐潮性 蜂鸣器在周围空气的相对湿度不大于90％的条件下应能工作，耐潮试验结束时，声压级允许比表2规定的最低值降低5dB （A）。
恢复到常温时，性能仍应符合2.2、2.3及2.4条规定。
2．8 连续性试验 在常温时对蜂鸣器施以表4规定的试验电压，A类产品连续鸣叫40min，B类产品连续鸣叫20min。
蜂鸣器测试标准
蜂鸣器测试标准
蜂鸣器的测试标准主要包括以下几个方面：
1. 目视检查：GB 一般II级，AQL=。
需要检查的内容包括外观、规格型号等。
具体来说，蜂鸣器外表面应均匀、平整，无变形、翘曲现象；引脚色泽一致、无氧化、无污渍；标贴纸不能脱落且标识方向正确；实物上标识、包装标签上的规格型号与ERP单上的规格型号一致。
2. 结构尺寸：尺寸应符合技术图纸要求。
3. 声压级测量：测量可以在消声室、半消声室或开阔空间进行，测量区地面应为光滑混凝土地面，密实型沥青或类似的无明显孔隙的坚硬材料所构成的平坦开阔地面。
在声响讯号装置或传声器附近，除观测仪器读数外，不得有其他人员停留。
4. 试验电压：应为 ( 12V系统)、 (24V系统)。
5. 环境条件：环境温度应为23℃土5℃；相对湿度应为25%～75%；大气压力应为86kPa~106kPa；环境噪声声压级应低于50dB (A )；试验场地的风速应不大于5m/s。
以上信息仅供参考，如需获取更准确的信息，建议查阅相关标准或咨询专业人士。
蜂鸣器工作原理
蜂鸣器工作原理蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。
接下来装修界小编要带来了解的是蜂鸣器工作原理以及蜂鸣器型号。
蜂鸣器工作原理——电磁式蜂鸣器工作原理该类蜂鸣器与压电式蜂鸣器有很大差别，它是由振荡器、磁铁、电磁线圈、震动膜片等零部件组成的。
在接通电源后，首先由振荡器产生音频信号，然后音频信号通过电磁线圈产生磁场。
然后震动膜片根据不同的磁场来发出不同的声音。
蜂鸣器工作原理——压电式蜂鸣器工作原理这类蜂鸣器主要由多谐振荡器、蜂鸣片、匹配器、共鸣箱等零部件组成。
多谐振荡器其实就是我们所说的集成电路，蜂鸣器工作时，电流从多谐振荡器中经过，多谐振荡器就会输出相应强度的音频信号，这个信号由匹配器传入蜂鸣片中，(蜂鸣片一般是由陶瓷片加上黄铜片或者是不锈钢片做成的)蜂鸣器就会根据不同的传入音频信号来确定是否要发出声音。
蜂鸣器型号蜂鸣器型号主要根据蜂鸣器电压;蜂鸣器尺寸(直径和高度)两大因素区别;常用的蜂鸣器工作电压有 1.5V蜂鸣器;3V蜂鸣器;5V蜂鸣器;24V蜂鸣器;220V蜂鸣器。
根据直径高度有12085蜂鸣器;12095蜂鸣器等;(注：12表示直径，用单位MM表示;85表示高度)我们公司常用生产的蜂鸣器有0904蜂鸣器;0955蜂鸣器;9505蜂鸣器;12055蜂鸣器;1206蜂鸣器;12065蜂鸣器;12075蜂鸣器;12085蜂鸣器;12095蜂鸣器;1210蜂鸣器等常用尺寸。
如何选购蜂鸣器蜂鸣器的种类规格繁多,需先知道几个参数( 电压,电流,驱动方式,尺寸,连接/固定方式),当然更重要的是,想要获的声音(音压大小,频率高低).工作电压:电磁式蜂鸣器,[5] 从1.5到24V, 压电式的从3V到220V都是可行的,但一般压电的还是建议有9V以上的电压,以获得较大的声音.消耗电流: 电磁式的依电压的不同,从几十到上百毫安培都有,压电式的就省电的多,几毫安培就可以正常的动作, 且在蜂鸣器启动时,瞬间需消耗约三倍的电流,驱动方式: 二种蜂鸣器都有自激式的,只要接上直流电(DC)即可发声,因为已内建了驱动线路在蜂鸣器中了,因为动作原理的不同,电磁式蜂鸣器要用1/2方波来驱动,压电的用方波,才能有较好的声音输出.尺寸:蜂鸣器的尺寸会影响到音量的大小,频率的高低,电磁式的最小从7mm到最大的25mm,压电式的从12mm到50mm或更大都有.连接方式: 一般常见的有插针(DIP), 焊线(Wire), 贴片(SMD), 压电式大颗的还有锁螺丝的方式.音压: 蜂鸣器常以10cm的距离做为测试的标准,距离增加一倍,大概会衰减6dB, 反之距离缩短一倍则会增加6dB,电磁式蜂鸣器大约能达到85dB / 10cm的水准,压电式的就可以做的很大声,常见的警报器,大都是以压电蜂鸣器制成。
蜂鸣器蜂鸣器
• 音乐电路中蜂鸣器的频率常为1K-4KHz。
3.3 电路参数选型及分析
符号 C1 R1 R2，R3， R8 R4
R5
R6
元器件名称
电解电容
碳膜电阻（或贴 片电阻）
碳膜电阻（或贴 片电阻）
碳膜电阻（或贴 片电阻）
碳膜电阻（或贴 片电阻）
碳膜电阻（或贴 片电阻）
型号 47uF/25V 1K 4.7K 470 220 2.2K
4.7K
R2
一般采用 3904/8050。
备注
用于抗干扰，滤波。可以 电阻替代
用于三极管基极限流。
并联在蜂鸣器两端用于放 电。
电流放大。
3．音乐蜂鸣线路
3.1原理图
VCC
R2 4 .7 K
R1 1K
TR1 MMBT3 90 6 LT1
R3 4 .7 K I/ O1
TR2 MMBT3 90 4 LT1
二、典型电路
1．IO口直接驱动线路 1．1原理图
BUZ1
BUZ2
I/ O
VCC
I/ O
1.2 电路原理分析
❖ 图1为I/O口直接驱动的蜂鸣器。
❖ 此方式既可以驱动有源蜂鸣器也可以驱动无源蜂鸣器。但前 提是MCU的I/O口有足够大的驱动电流去驱动蜂鸣器。
❖ 一般推荐右边的线路，因为这种线路电流是灌到MCU内部去 的，而左边的线路则电流是从MCU拉出来的，MCU内部灌电流 的能力往往是比拉电流的能力强很多。要注意的是这种线路 只适合电流小的蜂鸣器，如果对电流大的蜂鸣器容易把MCU 的I/O口烧坏，就不能用此种接法。使用此种线路的时候注 意I/O口的灌电流能力。
❖ 精益生产是国际汽车计划组织对日本丰田始 创JIT生产模式的赞誉之称。精益生产是一种 以最大限度地减少运营成本为主要目标的生 产方式。
3.3 电路参数选型及分析
符号 C1 R1 R2，R3， R8 R4
R5
R6
元器件名称
电解电容
碳膜电阻（或贴 片电阻）
碳膜电阻（或贴 片电阻）
碳膜电阻（或贴 片电阻）
碳膜电阻（或贴 片电阻）
碳膜电阻（或贴 片电阻）
型号 47uF/25V 1K 4.7K 470 220 2.2K
4.7K
R2
一般采用 3904/8050。
备注
用于抗干扰，滤波。可以 电阻替代
用于三极管基极限流。
并联在蜂鸣器两端用于放 电。
电流放大。
3．音乐蜂鸣线路
3.1原理图
VCC
R2 4 .7 K
R1 1K
TR1 MMBT3 90 6 LT1
R3 4 .7 K I/ O1
TR2 MMBT3 90 4 LT1
二、典型电路
1．IO口直接驱动线路 1．1原理图
BUZ1
BUZ2
I/ O
VCC
I/ O
1.2 电路原理分析
❖ 图1为I/O口直接驱动的蜂鸣器。
❖ 此方式既可以驱动有源蜂鸣器也可以驱动无源蜂鸣器。但前 提是MCU的I/O口有足够大的驱动电流去驱动蜂鸣器。
❖ 一般推荐右边的线路，因为这种线路电流是灌到MCU内部去 的，而左边的线路则电流是从MCU拉出来的，MCU内部灌电流 的能力往往是比拉电流的能力强很多。要注意的是这种线路 只适合电流小的蜂鸣器，如果对电流大的蜂鸣器容易把MCU 的I/O口烧坏，就不能用此种接法。使用此种线路的时候注 意I/O口的灌电流能力。
❖ 精益生产是国际汽车计划组织对日本丰田始 创JIT生产模式的赞誉之称。精益生产是一种 以最大限度地减少运营成本为主要目标的生 产方式。
蜂鸣器的介绍
蜂鸣器的介绍推荐一）蜂鸣器的介绍1．蜂鸣器的作用蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。
2．蜂鸣器的分类蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。
3．蜂鸣器的电路图形符号蜂鸣器在电路中用字母“H”或“HA”（旧标准用“FM”、“LB”、“JD”等）表示。
（二）蜂鸣器的结构原理1．压电式蜂鸣器压电式蜂鸣器主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。
有的压电式蜂鸣器外壳上还装有发光二极管。
多谐振荡器由晶体管或集成电路构成。
当接通电源后（1.5~15V直流工作电压）,多谐振荡器起振,输出1.5~2.5kHZ的音频信号，阻抗匹配器推动压电蜂鸣片发声。
压电蜂鸣片由锆钛酸铅或铌镁酸铅压电陶瓷材料制成。
在陶瓷片的两面镀上银电极，经极化和老化处理后，再与黄铜片或不锈钢片粘在一起。
2．电磁式蜂鸣器电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。
接通电源后，振荡器产生的音频信号电流通过电磁线圈，使电磁线圈产生磁场。
振动膜片在电磁线圈和磁铁的相互作用下，周期性地振动发声。
一、常规电磁蜂鸣器产品是如何工作的？无源电磁蜂鸣器工作原理是：交流信号通过绕在支架上的线包在支架的芯柱上产生一交变的磁通，交变的磁通和磁环恒定磁通进行叠加，使钼片以给定的交流信号频率振动并配合共振腔发声。
产品的整个频率和声压的响应曲线与间隙值、钼片的固有振动频率（可粗略折射为小钼片的厚度）、外壳（亥姆霍兹共振声腔）频率、磁环的磁强漆包线的线径有直接关系。
二、常规电磁无源蜂鸣器产品由哪些材料组成？三、常规压电蜂鸣器产品是如何工作的？压电蜂鸣片是将高压极压化后的压电陶瓷片黏贴于振动金属片上。
当添加交流电压后,会因为压电效应,而生成机械变形伸展及收缩，利用此特性使金属片振动而发出声响1、周边支持方式-将蜂鸣片外径边缘固定于共振腔内，一般采无回授式蜂鸣片,而其蜂鸣片须与共振腔频率搭配,才会有较高的音压输出,并由外部振荡电路生成推动信号,使蜂鸣器发出声音.节点支持方式-将蜂鸣片固定于约与陶瓷片直径同尺寸的环形结构内。
蜂鸣器的介绍
蜂鸣器的介绍 Prepared on 22 November 2020蜂鸣器的介绍一）蜂鸣器的介绍1．蜂鸣器的作用蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。
2．蜂鸣器的分类蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。
3．蜂鸣器的电路图形符号蜂鸣器在电路中用字母“H”或“HA”（旧标准用“FM”、“LB”、“JD”等）表示。
（二）蜂鸣器的结构原理1．压电式蜂鸣器压电式蜂鸣器主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。
有的压电式蜂鸣器外壳上还装有发光二极管。
多谐振荡器由晶体管或集成电路构成。
当接通电源后（~15V直流工作电压）,多谐振荡器起振,输出~的音频信号，阻抗匹配器推动压电蜂鸣片发声。
压电蜂鸣片由锆钛酸铅或铌镁酸铅压电陶瓷材料制成。
在陶瓷片的两面镀上银电极，经极化和老化处理后，再与黄铜片或不锈钢片粘在一起。
2．电磁式蜂鸣器电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。
接通电源后，振荡器产生的音频信号电流通过电磁线圈，使电磁线圈产生磁场。
振动膜片在电磁线圈和磁铁的相互作用下，周期性地振动发声。
一、常规电磁蜂鸣器产品是如何工作的无源电磁蜂鸣器工作原理是：交流信号通过绕在支架上的线包在支架的芯柱上产生一交变的磁通，交变的磁通和磁环恒定磁通进行叠加，使钼片以给定的交流信号频率振动并配合共振腔发声。
产品的整个频率和声压的响应曲线与间隙值、钼片的固有振动频率（可粗略折射为小钼片的厚度）、外壳（亥姆霍兹共振声腔）频率、磁环的磁强漆包线的线径有直接关系。
二、常规电磁无源蜂鸣器产品由哪些材料组成三、常规压电蜂鸣器产品是如何工作的压电蜂鸣片是将高压极压化后的压电陶瓷片黏贴于振动金属片上。
当添加交流电压后,会因为压电效应,而生成机械变形伸展及收缩，利用此特性使金属片振动而发出声响1、周边支持方式-将蜂鸣片外径边缘固定于共振腔内，一般采无回授式蜂鸣片,而其蜂鸣片须与共振腔频率搭配,才会有较高的音压输出,并由外部振荡电路生成推动信号,使蜂鸣器发出声音.节点支持方式-将蜂鸣片固定于约与陶瓷片直径同尺寸的环形结构内。
蜂鸣器简介介绍
一个PWM驱动电路
包含一个单片机，一个PWM模块和一个蜂鸣器。
05
蜂鸣器的应用案例与前景展望
电脑硬件
01
蜂鸣器在电脑硬件中常用于提示 音和报警，例如在电脑启动、关 机、异常情况等情况下发出声音 。
02
蜂鸣器还可以用于检测硬件故障 ，例如在电脑启动过程中通过蜂 鸣器的不同响声来判断硬件是否 正常工作。
PWM驱动
通过调节占空比来控制蜂鸣器的 音量。
蜂鸣器的电路设计
简单电路
一个电阻和一个蜂鸣器串联，再接到 电源上。
复杂电路
使用集成电路或者单片机来控制蜂鸣 器。
蜂鸣器的驱动电路示例
一个简单的方波驱动电路
包含一个NPN三极管，一个电阻和一个蜂鸣器 。
一个正弦波驱动电路
包含一个运放，一个电阻和一个蜂鸣器。
尺寸大小
根据实际安装空间和使用需求 选择合适的尺寸。
价格因素
在满足性能需求的前提下，选 择价格合理的蜂鸣器可以降低
成本。
蜂鸣器的使用注意事项
正确连接电路
在使用蜂鸣器时，需要正确连接电路 ，确保工作电压和电流在规定范围内 。
注意声音频率和分贝
在使用蜂鸣器时，需要注意发出的声 音频率和分贝数是否符合要求，避免 对周围环境造成干扰。
甚至损坏。
频率范围
蜂鸣器的频率范围指的 是其发出声音的频率范 围，需要根据应用需求
进行选择。
声音分贝
蜂鸣器的声音分贝数也 是重要的性能参数，高 分贝的蜂鸣器可以发出
更大的声音。
蜂鸣器的选择依据
01
02
03
04
应用场景
不同的应用场景需要不同类型 的蜂鸣器，如报警、提示、驱
动等。
什么是蜂鸣器

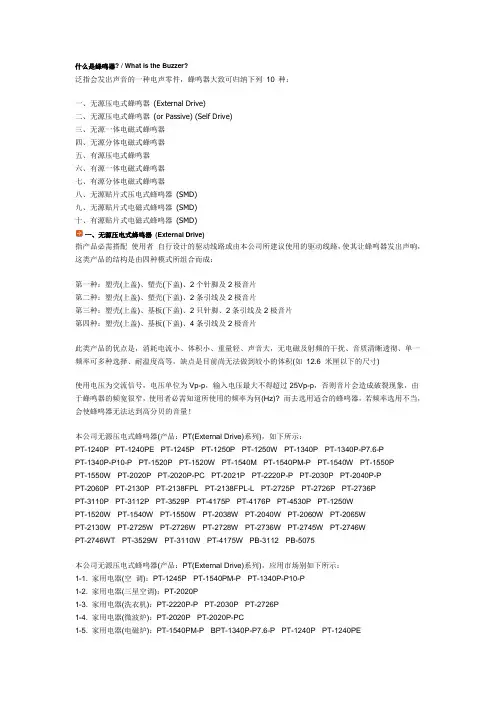

什么是蜂鸣器? / What is the Buzzer?泛指会发出声音的一种电声零件，蜂鸣器大致可归纳下列10 种：一、无源压电式蜂鸣器(External Drive)二、无源压电式蜂鸣器(or Passive) (Self Drive)三、无源一体电磁式蜂鸣器四、无源分体电磁式蜂鸣器五、有源压电式蜂鸣器六、有源一体电磁式蜂鸣器七、有源分体电磁式蜂鸣器八、无源贴片式压电式蜂鸣器(SMD)九、无源贴片式电磁式蜂鸣器(SMD)十、有源贴片式电磁式蜂鸣器(SMD)一、无源压电式蜂鸣器(External Drive)指产品必需搭配使用者自行设计的驱动线路或由本公司所建议使用的驱动线路，使其让蜂鸣器发出声响，这类产品的结构是由四种模式所组合而成：第一种：塑壳(上盖)、塑壳(下盖)、2个针脚及2极音片第二种：塑壳(上盖)、塑壳(下盖)、2条引线及2极音片第三种：塑壳(上盖)、基板(下盖)、2只针脚、2条引线及2极音片第四种：塑壳(上盖)、基板(下盖)、4条引线及2极音片此类产品的优点是，消耗电流小、体积小、重量轻、声音大，无电磁及射频的干扰、音质清晰透彻、单一频率可多种选择、耐温度高等，缺点是目前尚无法做到较小的体积(如12.6 米厘以下的尺寸)使用电压为交流信号，电压单位为Vp-p，输入电压最大不得超过25Vp-p，否则音片会造成破裂现象，由于蜂鸣器的频宽很窄，使用者必需知道所使用的频率为何(Hz)? 而去选用适合的蜂鸣器，若频率选用不当，会使蜂鸣器无法达到高分贝的音量！本公司无源压电式蜂鸣器(产品：PT(External Drive)系列)，如下所示：PT-1240P · PT-1240PE · PT-1245P · PT-1250P · PT-1250W · PT-1340P · PT-1340P-P7.6-PPT-1340P-P10-P · PT-1520P · PT-1520W · PT-1540M · PT-1540PM-P · PT-1540W · PT-1550PPT-1550W · PT-2020P · PT-2020P-PC · PT-2021P · PT-2220P-P · PT-2030P · PT-2040P-PPT-2060P · PT-2130P · PT-2138FPL · PT-2138FPL-L · PT-2725P · PT-2726P · PT-2736PPT-3110P · PT-3112P · PT-3529P · PT-4175P · PT-4176P · PT-4530P · PT-1250WPT-1520W · PT-1540W · PT-1550W · PT-2038W · PT-2040W · PT-2060W · PT-2065WPT-2130W · PT-2725W · PT-2726W · PT-2728W · PT-2736W · PT-2745W · PT-2746WPT-2746WT · PT-3529W · PT-3110W · PT-4175W · PB-3112 · PB-5075本公司无源压电式蜂鸣器(产品：PT(External Drive)系列)，应用市场别如下所示：1-1. 家用电器(空调)：PT-1245P · PT-1540PM-P · PT-1340P-P10-P1-2. 家用电器(三星空调)：PT-2020P1-3. 家用电器(洗衣机)：PT-2220P-P · PT-2030P · PT-2726P1-4. 家用电器(微波炉)：PT-2020P · PT-2020P-PC1-5. 家用电器(电磁炉)：PT-1540PM-P · BPT-1340P-P7.6-P · PT-1240P · PT-1240PE1-6. 家用电器(空气静化器)：PT-1245P1-7. 家用电器(电饭锅)：PT-1540PM-P · PT-1340P1-8. 家用电器(电扇)：PT-1340P-P10-P · PT-1540PM-P1-9. 家用电器(排油烟机)：PT-1540PM-P1-10. 各式小家电：PT-1245P · PT-1250P · PT-1340P · PT-1540PM-P1-11. 各式大家电：PT-2020P · PT-2040P-P · PT-2130P1-12. 通讯用品(电话机)：PT-3110P · PT-3112P · PT-4175P · PT-4176P · PT-2725W1-13. 通讯用品(电话机)：PT-3110W · PT-4175W · PB-3112 · PB-50751-14. 通讯用品(传真机)：PT-2745W1-15. 电源用品(不间断电源系统UPS)：PT-1340P-P10-P1-16. 数位相机：PT-1250W, PT-1550P · PT-1550W1-17. 电源线插座盒：PT-1245P1-18. 仪器/仪表：PT-2060P1-19. 烟雾警报器：PT-4530P1-20. 医疗设备(耳温枪、血糖量器)：PT-1245P1-21. 随身防盗器：PT-2746W · PT-2746WT1-22. 条形码机：PT-1340P1-23. 缝纫机：PT-1245P · PT-1340P · PT-1540PM-P置顶二、无源压电式蜂鸣器(or Passive) (Self Drive)指产品必需搭配使用者自行设计的驱动线路或由本公司所建议使用的驱动线路，使其让蜂鸣器发出声响，这类产品的结构是由四种模式所组合而成：第一种：塑壳(上盖)、塑壳(下盖)、3个针脚及3极音片第二种：塑壳(上盖)、塑壳(下盖)、3条引线及3极音片第三种：塑壳(上盖)、基板(下盖)、3只针脚、3条引线及3极音片第四种：塑壳(上盖)、3个针脚及3极音片此类产品的优点是，消耗电流小、体积小、重量轻、声音大，无电磁及射频的干扰、音质清晰透彻、单一频率可多种选择、耐温度高等使用电压为直流电压，电压单位为Vdc，这类产品的声音大、小取决于电压，电压愈高，声音就愈大，但相对的电流也就愈大！本公司无源压电式蜂鸣器(产品：PT(Self Drive)系列)，如下所示：PT-2035FP · PT-2035FPL · PT-2036FP · PT-2036FPL · PT-2130FP · PT-2138FPL-L · PT-2138FPLPT-2725FP · PT-2725FPL · PT-2726FP · PT-2736FP · PT-2728FP · PT-2732FP · PT-2735FPPT-2735FPL · PT-3529FP · PT-3532FP · PT-3534FP · PT-2038FW · PT-2060FW · PT-2065FWPT-2130FW · PT-2736FW · PT-2740FW · PT-2745FW · PT-2746FW · PT-3529FW · PT-3534FW本公司无源压电式蜂鸣器(产品：PT(Self Drive)系列)，应用市场别如下所示：2-1. 家用电器(洗衣机)：PT-2138FPL-L · PT-2138FPL2-2. 家用电器(滚筒洗衣机)：PT-2036FP2-3. 电源用品不间断电源系统(UPS)：PT-2130FP · PT-2035FP · PT-2036FP · PT-2728FP2-4. 烟雾警报器：PT-3532FP · PT-3534FP · PT-3534FW2-5. 安保产品：PT-3534FP · PT-3532FP · PT-2138FPL-L置顶三、无源一体电磁式蜂鸣器指产品必需搭配使用者自行设计的驱动线路或由本公司所建议使用的驱动线路，使其让蜂鸣器发出声响，何谓一体?意思是指产品的塑壳外观为一体成形，结构坚固、质量稳定，但成本较高，这类产品的结构是由两种模式所组合而成：第一种：塑壳一体成型(上盖)、基板(下盖)、2个针脚、振动片、线圈、磁铁及底部封胶或不封胶第二种：塑壳一体成型(上盖)、基板(下盖)、2条引线、振动片、线圈及磁铁此类产品的优点是，体积较小、重量轻、音质清晰透彻、耐温度高等，缺点是消耗电流较大使用电压为交流讯号，电压单位为Vp-p，由于蜂鸣器的频宽很窄，使用者必需知道所使用的频率为何(Hz)?而去选用适合的蜂鸣器，若频率选用不当，会使蜂鸣器无法达到高分贝的音量！本公司无源一体电磁式蜂鸣器(产品：PB系列)，如下所示：PB-0627PE-01 · PB-0627PE-03 · PB-0627PE-05 · PB-0927P · PB-0927P-01 · PB-0927P-03PB-0927P-05 · PB-1220P · PB-1220P-05 · PB-1220PE · PB-1220PE-05 · PB-1220PE-12 · PB-1221PE PB-1222PE-05 · PB-1222PE-12 · PB-1224PE · PB-1224PE-05 · PB-1224PE-12 · PB-1226PEPB-1228PE · PB-1620P · PB-1622PE · PB-2015P · PB-2712P · PB-2015P · PB-2712PPB-2015W · PB-2712W本公司无源一体电磁式蜂鸣器(产品：PB系列)，应用市场别如下所示：3-1. 家用电器(电热水炉)：PB-1225PE-SH3-2. 电源用品(不间断电源系统UPS)：PB-1220PE · PB-1220PE-123-3. 数位相机：PB-0927P-033-4. 电源线插座盒：PT-1245P3-5. 调制解调器(Modem)：PB-1220PE3-6. 工业用主板：PB-1220PE-05 · PB-1224PE-053-7. 计算机主板：PB-1224PE-053-8. 触控屏幕：PB-12N23P-05置顶四、无源分体电磁式蜂鸣器指产品必需搭配使用者自行设计的驱动线路或由本公司所建议使用的驱动线路，使其让蜂鸣器发出声响，何谓分体?意思是指产品的塑壳外观为分体成形，质量稳定，这类产品的结构是由两种模式所组合而成：第一种：塑壳分体成型(上盖)、基板(下盖)、2个针脚、振动片、线圈、磁铁及底部封胶或不封胶第二种：塑壳分体成型(上盖)、基板(下盖)、2条引线、振动片、线圈及磁铁此类产品的优点是，体积较小、重量轻、音质清晰透彻、耐温度高等，缺点是消耗电流较大使用电压为交流讯号，电压单位为Vp-p，由于蜂鸣器的频宽很窄，使用者必需知道所使用的频率为何(Hz)?而去选用适合的蜂鸣器，若频率选用不当，会使蜂鸣器无法达到高分贝的音量！本公司无源分体电磁式蜂鸣器(产品：PB系列)，如下所示：PB-0927PE-36 · PB-09C27PE-01 · PB-09C27PE-03 · PB-09C27PE-05 · PB-09C32PE-01PB-09C32PE-03 · PB-09C32PE-05 · PB-09M27PE-01 · PB-09M27PE-03 · PB-09M27PE-05PB-09M32PE-01 · PB-09M32PE-03 · PB-09M32PE-05 · PB-1220PF · PB-12C20PEPB-12C21PE · PB-12M21P · PB-12S20P · PB-12S21P · PB-0927EW-36 · PB-12S20WPB-12S21W · PB-12M21W · PB-1220W · PB-1221W本公司无源分体电磁式蜂鸣器(产品：PB系列)，应用市场别如下所示：4-1. 电源用品(不间断电源系统UPS)：PB-1220PF4-2. 数位相机：PB-0927PE-364-3. 调制解调器(Modem)：PB-1220PF4-4. 计算机主板：PB-1220PF4-5. 计算机机箱：PB-1220W · PB-1220PF4-6. 汽车音响主机装置：PB-12S20P置顶五、有源压电式蜂鸣器此类产品内部已含驱动线路，使用者只要使用直流电压(Vdc)，例如用电源稳压器或干电池，正极与负极不要接错，蜂鸣器就会发出声响，这类产品的结构是由二种模式所组合而成：第一种：塑壳(上盖)、基板含驱动线路(下盖)、2个或3个针脚、2条或3条引线及2极或3极音片第二种：塑壳(上盖)、基板含驱动线路(下盖)、4或5条条引线及2极或3极音片此类产品的优点是，消耗电流低、声音大，无电磁及射频的干扰、音质清晰透彻、单一频率可多种选择、内含驱动线路多种声音结合、耐温度高等，缺点是目前尚无法做到较小的体积(如13.8mm以下的尺寸)这类产品的声音大、小取决于电压，电压愈高，声音就愈大，但相对的电流也就愈大！本公司有源压电式蜂鸣器(产品：PK系列连续音)，如下所示：PK-12N40PA · PK-12N40PE · PK-20A25P · PK-20A25P-24V · PK-20N38P · PK-20N38PS · PK-20A38P PK-20A38PS · PK-21A28P · PK-21H28P · PK-21A29P · PK-21A29PS · PK-21A29PM · PK-21N30PPK-21N30PS · PK-21N30PM · PK-21A31P · PK-21A31PS · PK-21A31PM · PK-21N31P · PK-21N31PS PK-21N31PM · PK-21A35P · PK-21A35PS · PK-21A35PM · PK-21N35P · PK-21N35PS · PK-21N35PM PK-21A36P · PK-21A36PS · PK-21A36PM · PK-27A25P · PK-27A25PS · PK-27N25P · PK-27N25PS PK-27N26P · PK-27N26PS · PK-27A29ERB48 · PK-27A29ERB48-1 · PK-27H29ERB48-2 · PK-27A35P PK-27A35PS · PK-27N35P · PK-27N35PS · PK-35H29EP-6 · PK-35N29P · PK-16N04W-01PK-16N04W-03 · PK-16N04W-06 · PK-16N04W-09 · PK-16N04W-12 · PK-16N04W-24 · PK-26N04P-06 PK-26N04P-24 · PK-20A25W · PK-20A35EW · PK-20N38W · PK-20A38W · PK-21A29W · PK-21N30W PK-21A35W · PK-26N04W-06 · PK-26N04W-12 · PK-26N04W-24 · PK-26N04WN-06 · PK-26N04WN-24 PK-27A25W · PK-27N25W · PK-27N26W · PK-27A35W · PK-27N35W · PK-27N36W · PK-35A29WPK-35N29W · PK-35H29W.本公司有源压电式蜂鸣器(产品：PL系列断续音-慢音)，如下所示：PL-21A29P · PL-21A29PS · PL-21A29PM · PL-21N30P · PL-21N30PS · PL-21N30PM · PL-21A31PPL-21A31PS · PL-21A31PM · PL-21N31P · PL-21N31PS · PL-21N31PM · PL-21A35P · PL-21A35PSPL-21A35PM · PL-21N35P · PL-21N35PS · PL-21N35PM · PL-27A25P · PL-27A25PS · PL-27N25PPL-27N25PS · PL-27N26P · PL-27N26PS · PL-27N26EP-48F · PL-27A35P · PL-27A35PS · PL-27N35P PL-27N35PS · PL-35N29P · PL-20A35EW · PL-21N30W · PL-21A35W · PL-27A25W · PL-27N25WPL-27N26W · PL-27A35W · PL-27N35W · PL-27N36W · PL-35A29W · PL-35N29W本公司有源压电式蜂鸣器(产品：PF系列断续音-快音)，如下所示：PF-21A29P · PF-21A29PS · PF-21A29PM · PF-21N30P · PF-21N30PS · PF-21N30PM · PF-21A31PPF-21A31PS · PF-21A31PM · PF-21N31P · PF-21N31PS · PF-21N31PM · PF-21A35P · PF-21A35PS PF-21A35PM · PF-21N35P · PF-21N35PS · PF-21N35PM · PF-27A25P · PF-27A25PS · PF-27N25PPF-27N25PS · PF-27N26P · PF-27N26PS · PF-27N26EP-48F · PF-27A35P · PF-27A35PS · PF-27N35P PF-27N35PS · PF-35N29P · PF-20A35EW · PF-21N30W · PF-21A35W · PF-27A25W · PF-27N25WPF-27N26W · PF-27A35W · PF-27N35W · PF-27N36W · PF-35A29W · PF-35N29W本公司有源压电式蜂鸣器(产品：PK · PL · PF · PLD · PFD系列)，应用市场别如下所示：5-1. 家用电器(变频空调)：PK-12N40PE5-2. 玩具电动车：PK-26N04P-06 · PK-26N04P-245-3. 各式大家电：PK-21N30P · PK-20A25P5-4. 电源用品(不间断电源系统UPS)：PK-12N40PE5-5. 安保产品：PK-20N38P · PK-35N29W5-6. 家用燃气泄漏探测器：PK-20A38P5-7. 各类自动车门：PK-27N29EP · PT-27N29EP5-8. 电动车：PK-27A29ERB-485-9. 汽车倒车装置：PK-27N26W · PK-27N36W5-10. 汽车钥、灯下车未完成关闭提醒装置：PK-12N40PE置顶六、有源一体电磁式蜂鸣器此类产品内部已含驱动线路，使用者只要使用直流电压(Vdc)，例如用电源稳压器或干电池，正极与负极不要接错，蜂鸣器就会发出声响，这类产品的结构是由二种模式所组合而成：第一种：塑壳一体成形(上盖)、基板含驱动线路(下盖)、2个针脚、振动片、线圈、磁铁及底部封胶第二种：塑壳一体成形(上盖)、基板含驱动线路(下盖)、2条引线、2个针脚、振动片、线圈、磁铁及底部封胶此类产品的优点是，体积较小、重量轻、音质清晰透彻、耐温度高等，缺点是消耗电流较大！本公司有源一体电磁式蜂鸣器( 产品：PB系列)，如下所示：PB-09N23P-01 · PB-09N23P-03 · PB-12N23P-01 · PB-12N23P-03 · PB-12N23P-05 · PB-12N23P-09 PB-12N23P-12 · PB-12N23MP-01 · PB-12N23MP-03 · PB-12N23MP-05 · PB-12N23MP-09PB-12N23MP-12 · PB-16N23P-01 · PB-16N23P-05 · PB-16N23P-12本公司有源一体电磁式蜂鸣器(产品：PB系列)，应用市场别如下所示：6-1. 家用电器(消毒碗柜)：PB-12N23P-056-2. 电源用品(不间断电源系统UPS)：PB-12N23P-126-3. 触控屏幕：PB-09N27P-03 · PB-12N23P-05 · PB-12N23P-126-4. 汽车钥、灯下车未完成关闭提醒装置：PB-12N23P-126-5. 路由器/ 交换机：PB-12N23P-03 · PB-12N23P-05置顶七、有源分体电磁式蜂鸣器此类产品内部已含驱动线路，使用者只要使用直流电压(Vdc)，例如用电源稳压器或干电池，正极与负极不要接错，蜂鸣器就会发出声响，这类产品的结构是由二种模式所组合而成：第一种：塑壳分体成形(上盖)、基板含驱动线路(下盖)、2个针脚、振动片、线圈、磁铁及底部封胶第二种：塑壳分体成形(上盖)、基板含驱动线路(下盖)、2条引线、2个针脚、振动片、线圈、磁铁及底部封胶此类产品的优点是，体积较小、重量轻、音质清晰透彻、耐温度高等，缺点是消耗电流较大！本公司有源分体电磁式蜂鸣器(产品：PB系列)，如下所示：PB-12N23PF-01 · PB-12N23PF-03 · PB-12N23PF-05 · PB-12N23PF-09 · PB-12N23PF-12PB-12D23P-01 · PB-12D23P-03 · PB-12D23P-05 · PB-12D23P-09 · PB-12D23P-12本公司有源分体电磁式蜂鸣器(产品：PB系列)，应用市场别如下所示：7-1. 家用电器(消毒碗柜)：PB-12N23PF-057-2. 电源用品(不间断电源系统UPS)：PB-12N23PF-127-3. 触控屏幕：PB-12N23PF-05 · PB-12N23PF-127-4. 汽车钥、灯下车未完成关闭提醒装置：PB-12N23PF-12置顶八、无源贴片式压电式蜂鸣器(SMD)指产品必需搭配使用者自行设计的驱动线路或由敝司所建议使用的驱动线路，使其让蜂鸣器发出声响，这类的产品较特殊，通常被使用在通讯产品上，所以价格较高，但相对的成本也高，何谓贴片式? 意思是指产品的塑壳外观及尺寸较小，为卷带式包装，针脚可平贴至PCB上，结构坚固、质量稳定：此类产品的优点是，体积较小、重量轻、音质清晰透彻、耐温度高等使用电压为交流讯号，电压单位为Vp-p，由于蜂鸣器的频宽很窄，User必需知道所使用的频率为何(Hz)?而去选用适合的蜂鸣器，若频率选用不当，会使蜂鸣器无法达到高分贝的音量！本公司无源贴片式压电式蜂鸣器(SMD)(产品：PT系列)，如下所示：PT-1540M本公司无源贴片式压电式蜂鸣器(SMD)(产品：PT系列)，应用市场别如下所示：8-1. 通讯产品8-2. 办公室自动化产品8-3. 计算机产品置顶九、无源贴片式电磁式蜂鸣器(SMD)指产品必需搭配使用者自行设计的驱动线路或由本公司所建议使用的驱动线路，使其让蜂鸣器发出声响，这类的产品较特殊，通常被使用在通讯产品上，所以价格较高，但相对的成本也高，何谓贴片式? 意思是指产品的塑壳外观及尺寸较小，为卷带式包装，针脚可平贴至PCB上，结构坚固、质量稳定：此类产品的优点是，体积较小、重量轻、音质清晰透彻、耐温度高等，缺点是消耗电流较大使用电压为交流讯号，电压单位为Vp-p，由于蜂鸣器的频宽很窄，User必需知道所使用的频率为何(Hz)?而去选用适合的蜂鸣器，若频率选用不当，会使蜂鸣器无法达到高分贝的音量！本公司无源贴片式电磁式蜂鸣器(SMD)(产品：PB系列)，如下所示：PB-0923M-01 · PB-0923M-03 · PB-0923M-05 · PB-0925M-01 · PB-0925M-03 · PB-0925M-05PB-0927M-01 · PB-0927M-03 · PB-0927M-05 · PB-0932M-01 · PB-0932M-03 · PB-0932M-05PB-0927S-03 · PB-0927S-05 · PB-09S27P-01 · PB-09S27P-03 · PB-09S27P-05 · PB-1224M-01PB-1224M-05 · PB-1224M-12 · PB-1224M-01-H · PB-1224M-05-H · PB-1224M-12-H本公司无源贴片式电磁式蜂鸣器(SMD)(产品：PB系列)，应用市场别如下所示：9-1. 通讯用品(手机)：PB-0923M-03 · PB-0925M-03 · PB-0927M-03 · PB-0932M-039-2. 计算机产品9-3. 电子消费性产品置顶十、有源贴片式电磁式蜂鸣器(SMD)此类产品内部已含驱动线路，使用者只要使用直流电压(Vdc)，例如用电源稳压器或干电池，正极与负极不要接错，蜂鸣器就会发出声响，这类的产品较特殊，通常被使用在通讯产品上，所以价格较高，但相对的成本也高。
蜂鸣器规格
蜂鸣器规格1. 概述蜂鸣器是一种常见的声音发生器，通过振动产生声音。
它广泛应用于各种电子设备中，如报警设备、电子钟表、电子游戏等。
本文将介绍蜂鸣器的规格，包括外观尺寸、工作电压、音频频率范围等方面。
2. 外观尺寸蜂鸣器的外观尺寸是购买和安装时需要考虑的重要因素。
常见的蜂鸣器尺寸包括直径、高度等参数。
以下是一个常见的蜂鸣器的外观尺寸规格：•直径：12mm•高度：7mm这个尺寸的蜂鸣器通常被广泛应用于各种小型电子设备中，因为它相对较小，方便安装。
3. 工作电压蜂鸣器的工作电压是指它能够正常工作所需的电压范围。
通常，蜂鸣器的工作电压在3V至12V之间。
以下是一个常见的蜂鸣器的工作电压规格：•工作电压：5V这个工作电压的蜂鸣器可以通过连接到5V电源供电来正常工作。
在设计电路时，我们需要确保将蜂鸣器连接到正确的电压源上，以避免损坏。
4. 音频频率范围蜂鸣器的音频频率范围是指它可以发出的声音的频率范围。
通常，蜂鸣器能够产生的声音频率在2kHz至5kHz之间。
以下是一个常见的蜂鸣器的音频频率范围规格：•音频频率范围：2kHz至4kHz这个音频频率范围的蜂鸣器可以发出较为清晰的声音，并且适用于多种应用场景。
在设计电路时，我们可以根据需要选择合适的音频频率范围的蜂鸣器。
5. 驱动方式蜂鸣器的驱动方式是指它与电路连接的方式。
常见的蜂鸣器驱动方式有两种：有源驱动和无源驱动。
5.1 有源驱动有源驱动的蜂鸣器需要外部电源来驱动，一般需要通过蜂鸣器驱动模块或者其他外部电路来实现。
有源驱动的蜂鸣器通常可以产生更大的音量和更丰富的音色。
5.2 无源驱动无源驱动的蜂鸣器不需要外部电源来驱动，它通过电路中的脉冲信号来工作。
无源驱动的蜂鸣器通常体积较小，适用于一些空间有限的应用场景。
6. 总结蜂鸣器作为一种常见的声音发生器，在电子设备中有广泛的应用。
本文介绍了蜂鸣器的规格，包括外观尺寸、工作电压、音频频率范围以及驱动方式。
这些规格参数可以帮助我们选择合适的蜂鸣器，并在设计电路时进行正确的连接和驱动。
蜂鸣器PS系列规格书
RoHS 指令对应产品
用途 微波炉，洗衣机，电脑终端设备，需要语音合成发音的各种设备等 音响测定法
Piezoelectric buzzer DC power supply Driver circuit Measuring distance 10cm Anechoic chamber Frequency counter Recorder Standard microphone AMP Filter (A curve)
60 1000
2000 5000 Frequency (Hz)
10000
PS1420P02CT 特点 ●低频鸣振 （2kHz） 。 ●可对应自动安装 （15mm间距径向编带） 。 形状 · 尺寸
11± 0.5 ø14 ± 0.5 15 ±1
特性 · 规格
音压 动作温度范围 保存条件 最大输入电压 最小订货单位 70dBA/10cm min. [at 2kHz, 5V0-P 矩形波，测定温 度：25±5°C，湿度：60±10%] –10 to +70°C +5 to +40°C， 20 to 70%RH， 六个月以内使用 30V0-P max. [ 不包括直流偏置 ] 1750 个 [1 卷 350 个 5 卷 ]
(3/7)
PS14 型 PS1440P02BT 特点 ●高音压。 ●小型 （ø14T8mm） 。 ●可对应自动安装 （15mm间距径向编带） 。 形状 · 尺寸
8± 0.5 ø14 ± 0.5 15 ±1 0.5 ± 0.2
特性 · 规格
音压 动作温度范围 保存条件 最大输入电压 最小订货单位 75dBA/10cm min. [at 4kHz, 3V0-P 矩形波，测定温 度：25±5°C，湿度：60±10%]
蜂鸣器及范例
下面是电磁式蜂鸣器的外形图片及结构图。
程序中改变单片机P3.7引脚输出波形的频率，就可以调整控制蜂鸣器音调，产生各种不同音色、音调的声音。
另外，改变P3.7输出电平的高低电平占空比，则可以控制蜂鸣器的声音大小，这些我们都可以通过编程实验来验证。
二、蜂鸣器列子下面我们举几个简单的单片机驱动蜂鸣器的编程和电路设计的列子。
1、简单的蜂鸣器实验程序：本程序通过在P3.7输出一个音频范围的方波，驱动实验板上的蜂鸣器发出蜂鸣声，其中DELAY延时子程序的作用是使输出的方波频率在人耳朵听觉能力之内的20KHZ以下，如果没有这个延时程序的话，输出的频率将大大超出人耳朵的听觉能力，我们将不能听到声音。
更改延时常数，可以改变输出频率，也就可以调整蜂鸣器的音调。
大家可以在实验中更改#228为其他值，听听蜂鸣器音调的改变。
ORG 0000HAJMP MAIN ;跳转到主程序ORG 0030HMAIN: CPL P3.7 ;蜂鸣器驱动电平取反LCALL DELAY ;延时AJMP MAIN ;反复循环DELAY:MOV R7,#228 ;延时子程序，更改该延时常数可以改变蜂鸣器发出的音调DE1: DJNZ R7,DE1RETEND2、倒车警示音实验程序：我们知道各种卡车、货柜车在倒车时候，会发出倒车的蜂鸣警示提示音，同时警示黄灯也同步闪烁，提醒后面的人或车辆注意。
本实验例程就实现倒车警示功能，通过实验板上的蜂鸣器发出警示音，同时通过实验板上P1.2和P1.5上的两个黄色发光二极管来发出黄色警示灯。
ORG 0000HAJMP START ;跳转到初始化程序ORG 0033HSTART:MOV SP,#60H ;SP初始化MOV P3,#0FFH ;端口初始化MAIN: ACALL SOUND ;蜂鸣器发声ACALL YS500M ;延时AJMP MAINSOUND:MOV P1,#11011011B ;点亮2个警示黄色发光二极管MOV R2,#200 ;响200个周期SND1: CLR P3.7 ;输出低电平T1导通,蜂鸣器响ACALL YS1ms ;延时SETB P3.7 ;输出高电平T1截止，蜂鸣器不响ACALL YS1ms ;延时DJNZ R2,SND1MOV P1,#0FFH ;熄灭黄色警示灯RETYS1ms: ;1ms延时子程序MOV R0,#2YL1: MOV R1,#250 ;改变R0的数值可改变声音频率DJNZ R1,$DJNZ R0,YL1RETYS500M: ;500ms延时子程序MOV R0,#6YL2: MOV R1,#200YL3: MOV R2,#250DJNZ R2,$DJNZ R1,YL3DJNZ R0,YL2RETEND3、“叮咚”电子门铃实验程序：常见的家用电子门铃在有客人来访时候，如果按压门铃按钮时，室内会发出“叮咚”声音，本实验程序模拟电子门铃的发音，当我们按压实验板上的K 1按钮时候，蜂鸣器发出“叮咚”音乐声，是一个比较实用的程序。
蜂鸣器种类——精选推荐
蜂鸣器种类蜂鸣器种类00重要提醒：系统检测到您的帐号可能存在被盗风险，请尽快查看风险提示，并立即修改密码。
| 关闭网易博客安全提醒：系统检测到您当前密码的安全性较低，为了您的账号安全，建议您适时修改密码立即修改 | 关闭蜂鸣器分为电磁式及压电式的两大类电磁式的蜂鸣器是用电磁的原理，通电时将金属振动膜吸下，不通电时依振动膜的弹力弹回。
无源电磁式蜂鸣器以1/2方波驱动，电磁式蜂鸣器，用1.5V就可以发出85dB以上的音压了，唯消耗电流会大大的高于压电式蜂鸣器，而在相同的尺寸时，电磁式的蜂鸣器，响应频率可以做的比较低。
电磁式蜂鸣器的音压一般最多到90dB，压电的有些规格，可以达到120dB以上，尺寸较大的蜂鸣器也很容易达到100dB。
无源电磁蜂鸣器工作原理是：交流信号通过绕在支架上的线包在支架的芯柱上产生一交变的磁通，交变的磁通和磁环恒定磁通进行叠加，使钼片以给定的交流信号频率振动并配合共振腔发声。
产品的整个频率和声压的响应曲线与间隙值、钼片的固有振动频率（可粗略折射为小钼片的厚度）、外壳（亥姆霍兹共振声腔）频率、磁环的磁强漆包线的线径有直接关系。
压电式蜂鸣器是以压电陶瓷的压电效应，来带动金属片的振动而发声；无源压电式蜂鸣器是以方波来驱动，有源压电式蜂鸣器内含驱动电路，只须加入对应的电压即能发声，蜂鸣器的电子参数可以根据需求制作。
压电式蜂鸣器需要比较高的电压才能有足够的音压，一般建议为9V以上，额定电流一般为几mA，电磁式蜂鸣器电流一般在30mA~100mA左右，电流较大。
压电蜂鸣器是将高压极压化后的压电陶瓷片黏贴于振动金属片上。
当添加交流电压后，会因为压电效应，而生成机械变形伸展及收缩，利用此特性使金属片振动而发出声响。
1、周边支持方式-将蜂鸣片外径边缘固定于共振腔内，一般采无回授式蜂鸣片，而其蜂鸣片须与共振腔频率搭配，才会有较高的音压输出，并由外部振荡电路生成推动信号，使蜂鸣器发出声音。
2、节点支持方式-将蜂鸣片固定于约与陶瓷片直径同尺寸的环形结构内。
有源和无源蜂鸣器，一体与分体蜂鸣器该怎样区分呢？
有源和⽆源蜂鸣器，⼀体与分体蜂鸣器该怎样区分呢？1.压电式蜂鸣器 压电式蜂鸣器主要由多谐振荡器、压电蜂鸣⽚、阻抗匹配器及共鸣箱、外壳等组成。
有的压电式蜂鸣器外壳上还装有发光⼆极管。
多谐振荡器由晶体管或集成电路构成。
当接通电源后(1.5~15V 直流⼯作电压),多谐振荡器起振,输出1.5~2.5kHZ 的⾳频信号，阻抗匹配器推动压电蜂鸣⽚发声。
压电蜂鸣⽚由锆钛酸铅或铌镁酸铅压电陶瓷材料制成。
在陶瓷⽚的两⾯镀上银电极，经极化和⽼化处理后，再与黄铜⽚或不锈钢⽚粘在⼀起。
2.电磁式蜂鸣器 电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜⽚及外壳等组成。
接通电源后，振荡器产⽣的⾳频信号电流通过电磁线圈，使电磁线圈产⽣磁场。
振动膜⽚在电磁线圈和磁铁的相互缠绕蜂鸣器(1)制备电磁铁M:在长约6厘⽶的铁螺栓上绕100圈导线,线端留下5厘⽶作引线,⽤透明胶布把线圈粘好,以免线圈松开,再⽤胶布把它粘在⼀个盒⼦上,电磁铁就做好了.(2)制备弹⽚P:从铁罐头盒上剪下⼀条宽约2厘⽶的长铁⽚，弯成直⾓，把电磁铁的⼀条引线接在弹⽚上，再⽤胶布把弹⽚紧贴在⽊板上.(3)⽤曲别针做触头Q ，⽤书把曲别针垫⾼，⽤胶布粘牢，引出⼀条导线，如图连接好电路.(4)调节M 与P 之间的距离(通过移动盒⼦)，使电磁铁能吸引弹⽚，调节触点与弹⽚之间的距离，使它们能恰好接触，通电后就可以听到蜂鸣声.有源蜂鸣器和⽆源蜂鸣器的简易区别⽅法有源蜂鸣器和⽆源蜂鸣器的根本区别是产品对输⼊信号的要求不⼀样;有源蜂鸣器⼯作的理想信号是直流电，通常标⽰为VDC 、VDD 等。
因为蜂鸣器内部有⼀简单的振荡电路，能将恒定的直流电转化成⼀定频率的脉冲信号，从⾯实出磁场交变，带动钼⽚振动发⾳。
但是在某些有源蜂鸣器在特定的交流信号下也可以⼯作，只是对交流信号的电压和频率要求很⾼，此种⼯作⽅式⼀般不采⽤。
⽆源蜂鸣器没有内部驱动电路，有些公司和⼯⼚称为讯响器，国标中称为声响器。
hydz有源蜂鸣器工作原理
hydz有源蜂鸣器工作原理
HYDZ有源蜂鸣器是一种常见的电子元件，它的工作原理是通过电流的流动来产生声音。
有源蜂鸣器是一种内置振荡器的电子元件，它可以直接通过电源驱动，不需要外部振荡器。
有源蜂鸣器的内部结构包括一个振荡器、一个放大器和一个扬声器。
振荡器产生高频信号，放大器将信号放大后送到扬声器，扬声器将电信号转换成声音信号。
有源蜂鸣器的工作原理是通过振荡器产生高频信号，这个信号经过放大器放大后，送到扬声器。
扬声器将电信号转换成声音信号，发出蜂鸣声。
有源蜂鸣器的工作电压一般为5V或12V，工作电流一般在10mA 左右。
有源蜂鸣器的音量可以通过改变输入电压的大小来调节，输入电压越大，音量越大。
有源蜂鸣器广泛应用于电子产品中，如电子钟、电子秤、电子游戏机等。
它的优点是体积小、功耗低、音量大、使用方便。
但是有源蜂鸣器的音质较差，只能发出单一的蜂鸣声，不能发出复杂的音乐。
HYDZ有源蜂鸣器是一种常见的电子元件，它的工作原理是通过电流的流动来产生声音。
它广泛应用于电子产品中，具有体积小、功耗低、音量大、使用方便等优点。
