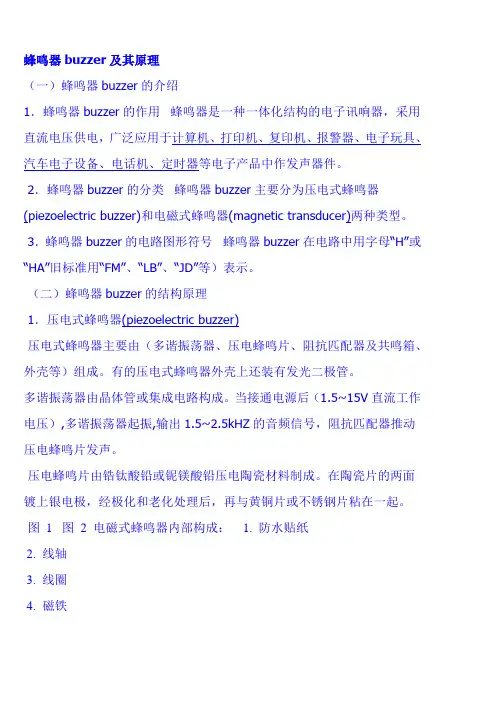

蜂鸣器buzzer及其原理（一）蜂鸣器buzzer的介绍1．蜂鸣器buzzer的作用蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。

2．蜂鸣器buzzer的分类蜂鸣器buzzer主要分为压电式蜂鸣器(piezoelectric buzzer)和电磁式蜂鸣器(magnetic transducer)两种类型。

3．蜂鸣器buzzer的电路图形符号蜂鸣器buzzer在电路中用字母“H”或“HA”旧标准用“FM”、“LB”、“JD”等）表示。

（二）蜂鸣器buzzer的结构原理1．压电式蜂鸣器(piezoelectric buzzer)压电式蜂鸣器主要由（多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等）组成。

有的压电式蜂鸣器外壳上还装有发光二极管。

多谐振荡器由晶体管或集成电路构成。

当接通电源后（1.5~15V直流工作电压）,多谐振荡器起振,输出1.5~2.5kHZ的音频信号，阻抗匹配器推动压电蜂鸣片发声。

压电蜂鸣片由锆钛酸铅或铌镁酸铅压电陶瓷材料制成。

在陶瓷片的两面镀上银电极，经极化和老化处理后，再与黄铜片或不锈钢片粘在一起。

图1 图2 电磁式蜂鸣器内部构成： 1. 防水贴纸2. 线轴3. 线圈4. 磁铁5. 底座6. 引脚7. 外壳8. 铁芯9. 封胶10. 小铁片11. 振动膜12. 电路板2．电磁式蜂鸣器(magnetic transducer) 电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。

接通电源后，振荡器产生的音频信号电流通过电磁线圈，使电磁线圈产生磁场。

振动膜片在电磁线圈和磁铁的相互作用下，周期性地振动发声。

（三）蜂鸣器buzzer发声原理是电流通过电磁线圈，使电磁线圈产生磁场来驱动振动膜发声的。

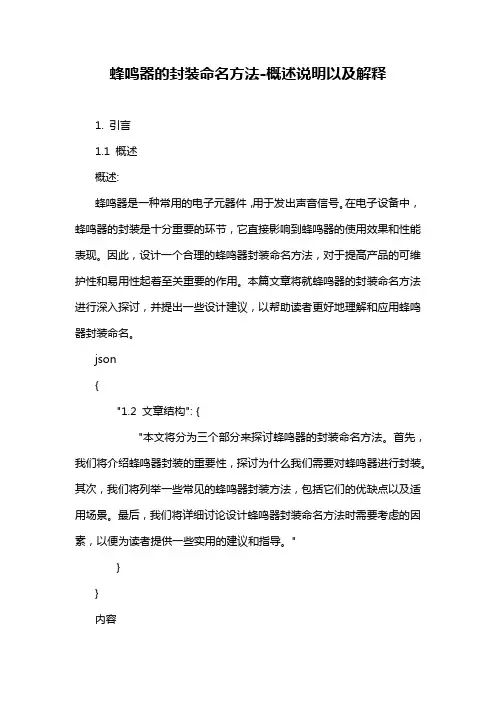

蜂鸣器的封装命名方法-概述说明以及解释1. 引言1.1 概述概述:蜂鸣器是一种常用的电子元器件，用于发出声音信号。

在电子设备中，蜂鸣器的封装是十分重要的环节，它直接影响到蜂鸣器的使用效果和性能表现。

因此，设计一个合理的蜂鸣器封装命名方法，对于提高产品的可维护性和易用性起着至关重要的作用。

本篇文章将就蜂鸣器的封装命名方法进行深入探讨，并提出一些设计建议，以帮助读者更好地理解和应用蜂鸣器封装命名。

json{"1.2 文章结构": {"本文将分为三个部分来探讨蜂鸣器的封装命名方法。

首先，我们将介绍蜂鸣器封装的重要性，探讨为什么我们需要对蜂鸣器进行封装。

其次，我们将列举一些常见的蜂鸣器封装方法，包括它们的优缺点以及适用场景。

最后，我们将详细讨论设计蜂鸣器封装命名方法时需要考虑的因素，以便为读者提供一些实用的建议和指导。

"}}内容1.3 目的蜂鸣器作为一种常用的电子元件，在各种电子设备中起着重要作用。

对蜂鸣器进行封装是为了方便在电路中使用，同时也能增加其稳定性和可靠性。

在设计蜂鸣器的封装命名方法时，我们的目的是为了规范命名规则，方便工程师在项目中的使用和维护。

通过合理的命名方法，可以提高团队合作的效率，减少误解和错误，从而提升整体工作效率。

此外，设计蜂鸣器封装命名方法的目的还在于推动行业标准化，让不同厂商和项目之间可以更好地沟通和协作，促进信息的交流和共享，推动整个行业的发展和进步。

通过本文的论述和探讨，我们希望能为大家提供一些有益的思考和启发，促进蜂鸣器封装命名方法的规范化，推动整个行业向更加规范和标准化的方向发展。

2. 正文2.1 蜂鸣器封装的重要性蜂鸣器作为一种常见的电子元件，在各类电子产品中都有广泛的应用。

在设计电路时，蜂鸣器的封装方式是至关重要的。

蜂鸣器封装的好坏直接影响到产品的性能和使用体验。

首先，通过合适的封装方式可以有效地保护蜂鸣器内部电路，避免外界干扰和损坏。

蜂鸣器电路及其原理蜂鸣器是一种一体化结构的电子讯响器，在电路中用字母“H”或“HA”（旧标准用“FM”、“LB”、“JD”等）表示。

蜂鸣器采用直流电压供电，其能发出单调的或者某个固定频率的声音，如嘀嘀嘀，嘟嘟嘟等。

蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型，通常在计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件使用。

下面为大家介绍的是蜂鸣器的工作原理。

蜂鸣器的工作原理电路原理图使用SH69P43 为控制芯片，使用4MHz 晶振作为主振荡器。

PORTC.3/T0 作为I/O 口通过三极管Q2 来驱动蜂鸣器LS1，而PORTC.2/PWM0 则作为PWM 输出口通过三极管Q1 来驱动蜂鸣器LS2。

另外在PORTA.3 和PORTA.2 分别接了两个按键，一个是PWM 按键，是用来控制PWM 输出口驱动蜂鸣器使用的；另一个是PORT 按键，是用来控制I/O 口驱动蜂鸣器使用的。

连接按键的I/O口开内部上拉电阻。

先分析一下蜂鸣器。

所使用的蜂鸣器的工作频率是2000Hz，也就是说蜂鸣器的驱动信号波形周期是500μs，由于是1/2duty 的信号，所以一个周期内的高电平和低电平的时间宽度都为250μs。

软件设计上，将根据两种驱动方式来进行说明。

a）蜂鸣器工作原理：PWM 输出口直接驱动蜂鸣器方式由于PWM 只控制固定频率的蜂鸣器，所以可以在程序的系统初始化时就对PWM 的输出波形进行设置。

首先根据SH69P43 的PWM 输出的周期宽度是10 位数据来选择PWM 时钟。

系统使用4MHz 的晶振作为主振荡器，一个tosc 的时间就是0.25μs，若是将PWM 的时钟设置为tosc 的话，则蜂鸣器要求的波形周期500μs 的计数值为500μs/0.25μs=（2000）10=（7D0）16，7D0H 为11 位的数据，而SH69P43 的PWM输出周期宽度只是10 位数据，所以选择PWM 的时钟为tosc 是不能实现蜂鸣器所要的驱动波形的。

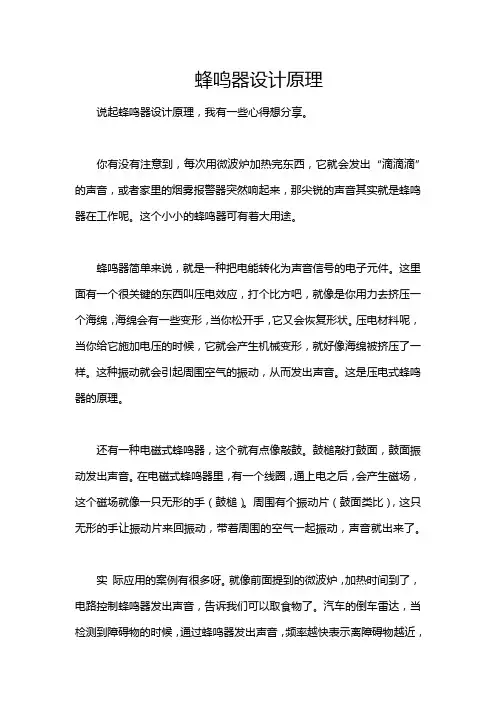

蜂鸣器设计原理说起蜂鸣器设计原理，我有一些心得想分享。

你有没有注意到，每次用微波炉加热完东西，它就会发出“滴滴滴”的声音，或者家里的烟雾报警器突然响起来，那尖锐的声音其实就是蜂鸣器在工作呢。

这个小小的蜂鸣器可有着大用途。

蜂鸣器简单来说，就是一种把电能转化为声音信号的电子元件。

这里面有一个很关键的东西叫压电效应，打个比方吧，就像是你用力去挤压一个海绵，海绵会有一些变形，当你松开手，它又会恢复形状。

压电材料呢，当你给它施加电压的时候，它就会产生机械变形，就好像海绵被挤压了一样。

这种振动就会引起周围空气的振动，从而发出声音。

这是压电式蜂鸣器的原理。

还有一种电磁式蜂鸣器，这个就有点像敲鼓。

鼓槌敲打鼓面，鼓面振动发出声音。

在电磁式蜂鸣器里，有一个线圈，通上电之后，会产生磁场，这个磁场就像一只无形的手（鼓槌）。

周围有个振动片（鼓面类比），这只无形的手让振动片来回振动，带着周围的空气一起振动，声音就出来了。

实际应用的案例有很多呀。

就像前面提到的微波炉，加热时间到了，电路控制蜂鸣器发出声音，告诉我们可以取食物了。

汽车的倒车雷达，当检测到障碍物的时候，通过蜂鸣器发出声音，频率越快表示离障碍物越近，就像它在着急地大喊“停！停！停！”一样。

不过老实说，我一开始也不明白，为什么有些蜂鸣器声音特别尖锐，有些就比较低沉呢？后来才知道，这和蜂鸣器里面的结构参数，像振膜的材质、大小，还有电路中的频率等因素有关。

就像乐器一样，小提琴的声音和大提琴的声音不同，是因为它们的大小、材质等因素不一样。

说到这里，你可能会问，那如果想要设计一个蜂鸣器，需要注意些什么呢？首先，你肯定要根据你的使用场景决定是用法电磁式还是压电式的蜂鸣器。

如果是对于功耗比较敏感的设备，可能压电式蜂鸣器会更合适，因为它功耗相对低一些。

然后呢，具体设计的时候，要注意频率的设置，不同频率会带来不同的声音效果，要满足实际的功能需求，像报警器可能就需要比较刺耳的，提醒人们引起注意的高频声音。

蜂鸣器方案设计及分析报告# 蜂鸣器方案设计及分析报告## 1. 引言蜂鸣器是一种常见的声响发生器，广泛应用于各种电子设备中。

该报告旨在介绍蜂鸣器的设计方案及其分析。

## 2. 蜂鸣器原理蜂鸣器是一种能够发出不同频率声音的电子元件，其工作原理基于震动振膜的声学效应。

当电流通过蜂鸣器时，振膜会产生机械振动，从而产生声音。

## 3. 蜂鸣器设计方案为了设计一个稳定可靠的蜂鸣器方案，我们需要考虑以下几个方面：### 3.1 电源供应蜂鸣器通常采用直流电源供应，常见的电压为5V。

因此，在设计中需考虑电源的稳定性和适配性。

### 3.2 控制电路为了控制蜂鸣器的声音频率和持续时间，我们需要设计一个合适的控制电路。

一种常见的设计方案是使用555定时器芯片。

该芯片能够通过调节电容和电阻的值来控制输出频率和占空比。

### 3.3 驱动电路蜂鸣器需要一个合适的驱动电路来提供足够的电流。

一种常见的设计方案是使用三极管驱动电路。

通过调节三极管的工作状态来控制电流的流动，从而驱动蜂鸣器发声。

### 3.4 声音输出为了提供更好的声音效果，可以通过添加一个音频放大器电路来增强蜂鸣器的声音输出。

音频放大器可以增加声音的音量和清晰度。

## 4. 蜂鸣器方案分析在设计和选择蜂鸣器方案时，我们需要综合考虑以下几个因素：### 4.1 成本成本是考虑蜂鸣器方案的重要因素之一。

我们需要选择经济实用的材料和器件，以确保整体成本的可控性。

### 4.2 可靠性蜂鸣器在长时间工作时需要具备良好的可靠性。

因此，选择质量可靠、寿命长的蜂鸣器元件尤为重要。

### 4.3 功耗功耗是设计中需要考虑的关键因素之一。

如果蜂鸣器方案要求长时间工作且使用电池供电，我们需要选择尽量低功耗的蜂鸣器。

### 4.4 音效音效是蜂鸣器的关键功能之一。

我们需要选择能够提供清晰、音量适宜的蜂鸣器。

在一些特殊应用场景中，还需要考虑音高的可调性。

## 5. 结论蜂鸣器是一种常见的声响发生器，广泛应用于电子设备中。

蜂鸣器的介绍推荐一）蜂鸣器的介绍1．蜂鸣器的作用蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。

2．蜂鸣器的分类蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。

3．蜂鸣器的电路图形符号蜂鸣器在电路中用字母“H”或“HA”（旧标准用“FM”、“LB”、“JD”等）表示。

（二）蜂鸣器的结构原理1．压电式蜂鸣器压电式蜂鸣器主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。

有的压电式蜂鸣器外壳上还装有发光二极管。

多谐振荡器由晶体管或集成电路构成。

当接通电源后（1.5~15V直流工作电压）,多谐振荡器起振,输出1.5~2.5kHZ的音频信号，阻抗匹配器推动压电蜂鸣片发声。

压电蜂鸣片由锆钛酸铅或铌镁酸铅压电陶瓷材料制成。

在陶瓷片的两面镀上银电极，经极化和老化处理后，再与黄铜片或不锈钢片粘在一起。

2．电磁式蜂鸣器电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。

接通电源后，振荡器产生的音频信号电流通过电磁线圈，使电磁线圈产生磁场。

振动膜片在电磁线圈和磁铁的相互作用下，周期性地振动发声。

一、常规电磁蜂鸣器产品是如何工作的？无源电磁蜂鸣器工作原理是：交流信号通过绕在支架上的线包在支架的芯柱上产生一交变的磁通，交变的磁通和磁环恒定磁通进行叠加，使钼片以给定的交流信号频率振动并配合共振腔发声。

产品的整个频率和声压的响应曲线与间隙值、钼片的固有振动频率（可粗略折射为小钼片的厚度）、外壳（亥姆霍兹共振声腔）频率、磁环的磁强漆包线的线径有直接关系。

二、常规电磁无源蜂鸣器产品由哪些材料组成？三、常规压电蜂鸣器产品是如何工作的？压电蜂鸣片是将高压极压化后的压电陶瓷片黏贴于振动金属片上。

当添加交流电压后,会因为压电效应,而生成机械变形伸展及收缩，利用此特性使金属片振动而发出声响1、周边支持方式-将蜂鸣片外径边缘固定于共振腔内，一般采无回授式蜂鸣片,而其蜂鸣片须与共振腔频率搭配,才会有较高的音压输出,并由外部振荡电路生成推动信号,使蜂鸣器发出声音.节点支持方式-将蜂鸣片固定于约与陶瓷片直径同尺寸的环形结构内。

蜂鸣器的介绍 Prepared on 22 November 2020蜂鸣器的介绍一）蜂鸣器的介绍1．蜂鸣器的作用蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。

2．蜂鸣器的分类蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。

3．蜂鸣器的电路图形符号蜂鸣器在电路中用字母“H”或“HA”（旧标准用“FM”、“LB”、“JD”等）表示。

（二）蜂鸣器的结构原理1．压电式蜂鸣器压电式蜂鸣器主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。

有的压电式蜂鸣器外壳上还装有发光二极管。

多谐振荡器由晶体管或集成电路构成。

当接通电源后（~15V直流工作电压）,多谐振荡器起振,输出~的音频信号，阻抗匹配器推动压电蜂鸣片发声。

压电蜂鸣片由锆钛酸铅或铌镁酸铅压电陶瓷材料制成。

在陶瓷片的两面镀上银电极，经极化和老化处理后，再与黄铜片或不锈钢片粘在一起。

2．电磁式蜂鸣器电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。

接通电源后，振荡器产生的音频信号电流通过电磁线圈，使电磁线圈产生磁场。

振动膜片在电磁线圈和磁铁的相互作用下，周期性地振动发声。

一、常规电磁蜂鸣器产品是如何工作的无源电磁蜂鸣器工作原理是：交流信号通过绕在支架上的线包在支架的芯柱上产生一交变的磁通，交变的磁通和磁环恒定磁通进行叠加，使钼片以给定的交流信号频率振动并配合共振腔发声。

产品的整个频率和声压的响应曲线与间隙值、钼片的固有振动频率（可粗略折射为小钼片的厚度）、外壳（亥姆霍兹共振声腔）频率、磁环的磁强漆包线的线径有直接关系。

二、常规电磁无源蜂鸣器产品由哪些材料组成三、常规压电蜂鸣器产品是如何工作的压电蜂鸣片是将高压极压化后的压电陶瓷片黏贴于振动金属片上。

当添加交流电压后,会因为压电效应,而生成机械变形伸展及收缩，利用此特性使金属片振动而发出声响1、周边支持方式-将蜂鸣片外径边缘固定于共振腔内，一般采无回授式蜂鸣片,而其蜂鸣片须与共振腔频率搭配,才会有较高的音压输出,并由外部振荡电路生成推动信号,使蜂鸣器发出声音.节点支持方式-将蜂鸣片固定于约与陶瓷片直径同尺寸的环形结构内。

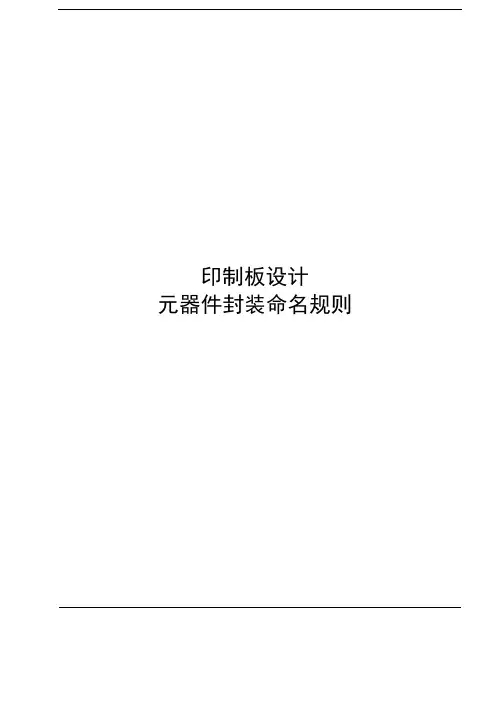

印制板设计元器件封装命名规则目次1 范围 (1)2 规范性引用文件 (1)3制订规则 (1)3.1以B开头的封装 (1)3.2以C开头的封装 (1)3.3以D开头的封装 (2)3.4以E开头的封装 (2)3.5以F开头的封装 (2)3.6以G开头的封装 (2)3.7以H开头的封装 (2)3.8以K开头的封装 (2)3.9以L开头的封装 (2)3.10以R开头的封装 (2)3.11以S开头的封装 (3)3.12以T开头的封装 (3)3.13以U开头的封装 (3)3.14以V开头的封装 (3)3.15以X开头的封装 (3)3.16以Z开头的封装 (4)印制板设计元器件封装命名规则1 范围本部分适用于印刷电路板元器件封装的命名。

2 规范性引用文件3制订规则按照《项目代号》的分类方法，对标准封装库中贴片及插装元器件的命名做了以下规定。

3.1以B开头的封装3.1.1蜂鸣器3.1.1.1用Ba/b/c表示。

B: 蜂鸣器、驻极话筒；a：两脚间距（mm）；b：直径（mm）；c：管脚直径（mm）。

一些特殊的蜂鸣器、驻极话筒封装用B加型号表示，例如：OBO-27CO的封装用B27CO 表示。

3.1.2气敏传感器3.1.2.1用Ba表示。

B：气敏传感器。

a：元器件型号。

例如：TGS822、TGS813的封装用BTGS822和BTGS813表示。

3.2以C开头的封装3.2.1插装类电容器3.2.1.1铝电解电容器用CEa/b/c表示。

CE：铝电解电容器；a：两管脚间距（mm）；b：直径（mm）；c：管脚直径（mm）或管脚截面长×宽（mm）。

3.2.1.2钽电解电容器用CTa/b表示。

CT：钽电解电容器；a：两管脚间距（mm）；b：管脚直径（mm）或管脚截面长×宽（mm）。

3.2.1.3其它类的电容器用Ca/b/c或Ca/c表示。

C：电容器；a：两管脚间距（mm）；b：外型，长×宽（mm）；c：管脚直径（mm）或管脚截面长×宽（mm）。

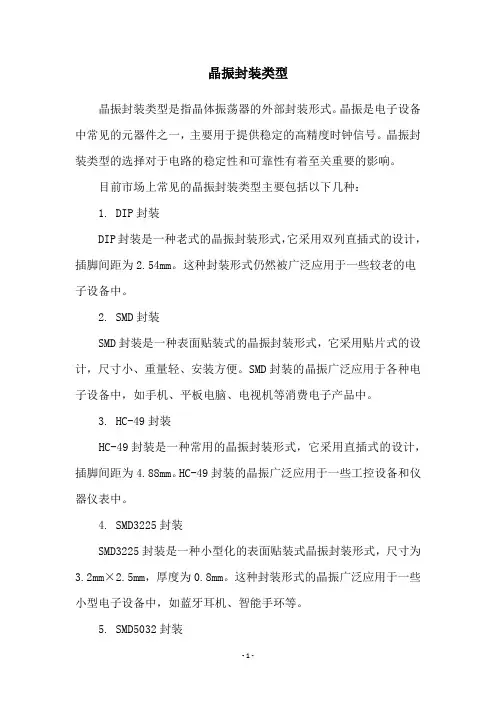

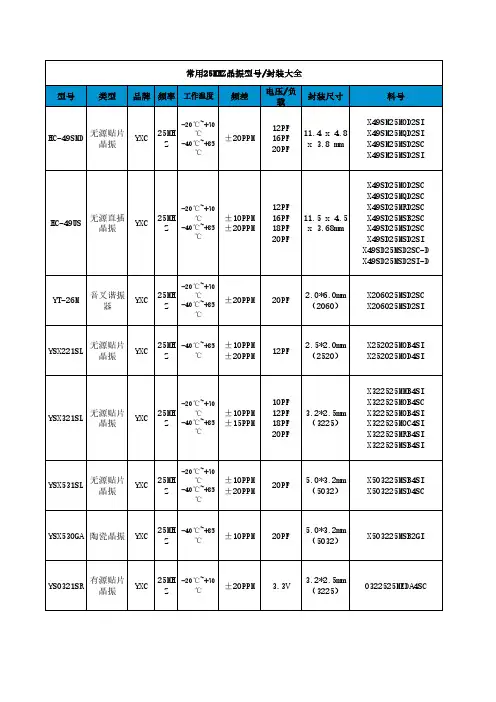

晶振封装类型
晶振封装类型是指晶体振荡器的外部封装形式。

晶振是电子设备中常见的元器件之一，主要用于提供稳定的高精度时钟信号。

晶振封装类型的选择对于电路的稳定性和可靠性有着至关重要的影响。

目前市场上常见的晶振封装类型主要包括以下几种：
1. DIP封装
DIP封装是一种老式的晶振封装形式，它采用双列直插式的设计，插脚间距为2.54mm。

这种封装形式仍然被广泛应用于一些较老的电子设备中。

2. SMD封装
SMD封装是一种表面贴装式的晶振封装形式，它采用贴片式的设计，尺寸小、重量轻、安装方便。

SMD封装的晶振广泛应用于各种电子设备中，如手机、平板电脑、电视机等消费电子产品中。

3. HC-49封装
HC-49封装是一种常用的晶振封装形式，它采用直插式的设计，插脚间距为4.88mm。

HC-49封装的晶振广泛应用于一些工控设备和仪器仪表中。

4. SMD3225封装
SMD3225封装是一种小型化的表面贴装式晶振封装形式，尺寸为3.2mm×2.5mm，厚度为0.8mm。

这种封装形式的晶振广泛应用于一些小型电子设备中，如蓝牙耳机、智能手环等。

5. SMD5032封装
SMD5032封装是一种较大尺寸的表面贴装式晶振封装形式，尺寸为5.0mm×3.2mm，厚度为1.2mm。

这种封装形式的晶振广泛应用于一些工业控制设备和通讯设备中。

总之，晶振封装类型的选择应根据具体应用场景来进行选择，以确保电路的稳定性和可靠性。

在选购晶振时，还应注意封装形式、频率、精度等参数的选择。

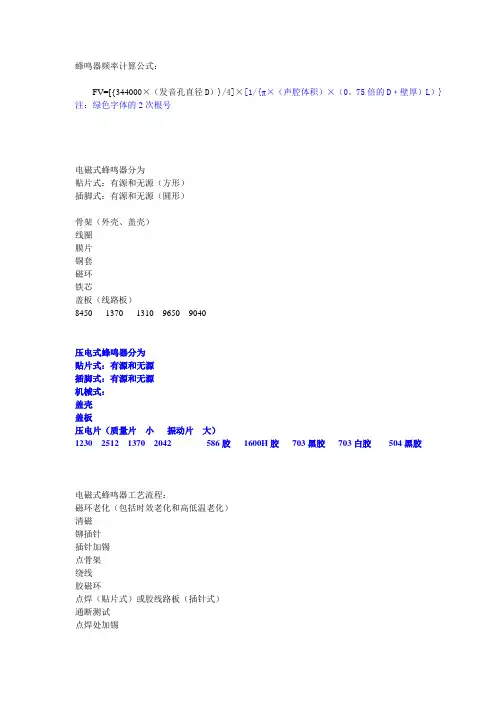

蜂鸣器频率计算公式：
