轻型触探及重力触探方
法和计算公式
Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】
、动力触探试验：
指利用锤击功能，将一定规格的圆锥探头打入土中，根据打入土中的阻抗大小判别土层的变化，对土层进行力学分层，并确定土层的物理力学性质，对地基土作出工程地质评价。
动力触探试验适用于强风化、全风化的硬质岩石，各种软质岩及各类土；动力触探分为轻型、重型及超重型三类。
目前承建单位一般选用轻型和重型。
①轻型触探仪适用于砂土、粉土及粘性土地基检测，（一般要求土中不含碎、卵石），轻型触探仪设备轻便，操作简单，省人省力，记录每打入30cm的锤击次数，
代用公式为R=（×N-2）×
（R-地基容许承载力Kpa ， N-轻型触探锤击数）。
②重型触探仪：适用于各类土，是目前承建单位应用最广泛的一种地基承载力测试方法，该法是采用质量为的穿心锤，以76cm的落距，将触探头打入土中，记录打入10cm的锤击数，代用公式为y=+( y-地基容许承载力Kpa ， x-重型触探锤击数。

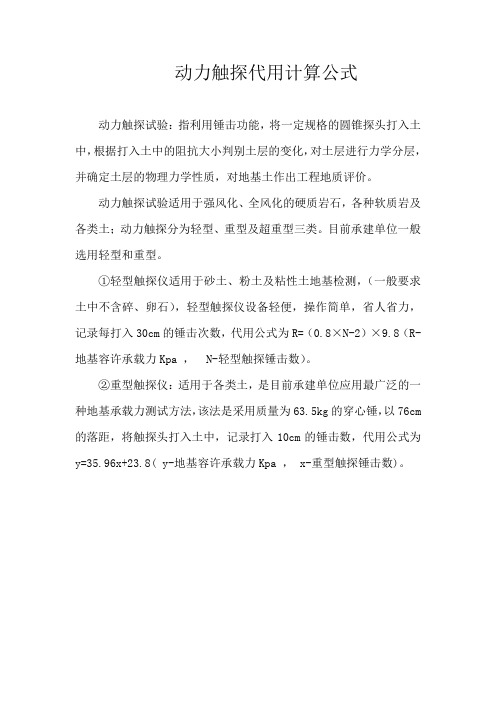

动力触探代用计算公式
动力触探试验：指利用锤击功能，将一定规格的圆锥探头打入土中，根据打入土中的阻抗大小判别土层的变化，对土层进行力学分层，并确定土层的物理力学性质，对地基土作出工程地质评价。
动力触探试验适用于强风化、全风化的硬质岩石，各种软质岩及各类土；动力触探分为轻型、重型及超重型三类。
目前承建单位一般选用轻型和重型。
①轻型触探仪适用于砂土、粉土及粘性土地基检测，（一般要求土中不含碎、卵石），轻型触探仪设备轻便，操作简单，省人省力，记录每打入30cm的锤击次数，代用公式为R=（0.8×N-2）×9.8（R-地基容许承载力Kpa ， N-轻型触探锤击数）。
②重型触探仪：适用于各类土，是目前承建单位应用最广泛的一种地基承载力测试方法，该法是采用质量为63.5kg的穿心锤，以76cm 的落距，将触探头打入土中，记录打入10cm的锤击数，代用公式为y=35.96x+23.8( y-地基容许承载力Kpa ， x-重型触探锤击数)。

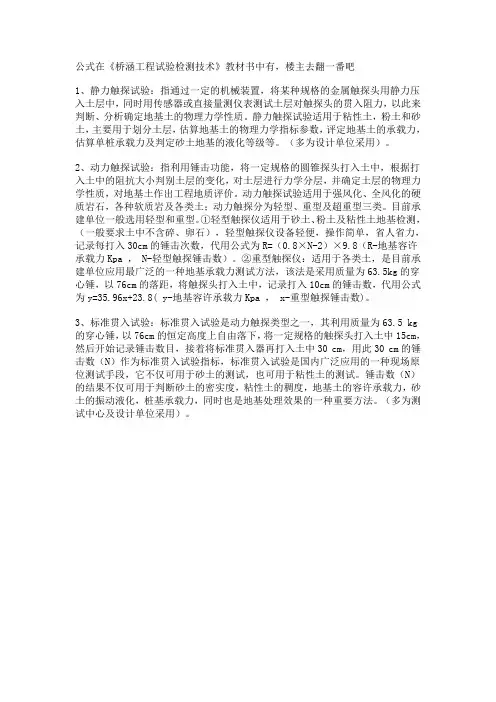

公式在《桥涵工程试验检测技术》教材书中有，楼主去翻一番吧1、静力触探试验：指通过一定的机械装置，将某种规格的金属触探头用静力压入土层中，同时用传感器或直接量测仪表测试土层对触探头的贯入阻力，以此来判断、分析确定地基土的物理力学性质。
静力触探试验适用于粘性土，粉土和砂土，主要用于划分土层，估算地基土的物理力学指标参数，评定地基土的承载力，估算单桩承载力及判定砂土地基的液化等级等。
（多为设计单位采用）。
2、动力触探试验：指利用锤击功能，将一定规格的圆锥探头打入土中，根据打入土中的阻抗大小判别土层的变化，对土层进行力学分层，并确定土层的物理力学性质，对地基土作出工程地质评价。
动力触探试验适用于强风化、全风化的硬质岩石，各种软质岩及各类土；动力触探分为轻型、重型及超重型三类。
目前承建单位一般选用轻型和重型。
①轻型触探仪适用于砂土、粉土及粘性土地基检测，（一般要求土中不含碎、卵石），轻型触探仪设备轻便，操作简单，省人省力，记录每打入30cm的锤击次数，代用公式为R=（0.8×N-2）×9.8（R-地基容许承载力Kpa ， N-轻型触探锤击数）。
②重型触探仪：适用于各类土，是目前承建单位应用最广泛的一种地基承载力测试方法，该法是采用质量为63.5kg的穿心锤，以76cm的落距，将触探头打入土中，记录打入10cm的锤击数，代用公式为y=35.96x+23.8( y-地基容许承载力Kpa ， x-重型触探锤击数)。
3、标准贯入试验：标准贯入试验是动力触探类型之一，其利用质量为63.5 kg 的穿心锤，以76cm的恒定高度上自由落下，将一定规格的触探头打入土中15cm，然后开始记录锤击数目，接着将标准贯入器再打入土中30 cm，用此30 cm的锤击数（N）作为标准贯入试验指标，标准贯入试验是国内广泛应用的一种现场原位测试手段，它不仅可用于砂土的测试，也可用于粘性土的测试。
锤击数（N）的结果不仅可用于判断砂土的密实度，粘性土的稠度，地基土的容许承载力，砂土的振动液化，桩基承载力，同时也是地基处理效果的一种重要方法。
轻型动力触探1前言轻型圆锥动力触探是利用一定的锤击能量(锤重10kg)，将一定规格的圆锥探头打入土中，根据贯入锤击数判别土层的类别，确定土的工程性质，对地基土做出综合评价。
由于轻型圆锥动力触探设备简单，使用方便，可用于以下几方面的工作：1)提供浅基础地基承载力、变形模量；2)检验地基土的夯实程度；3)检验基底是否存在下卧软层。
随着基建投资的加大，工程建设如雨后春笋般涌现。
对于浅基础工程，通常用平板载荷试验检测地应用。
2色)33．3．(1)(2)，使其自由下落。
计算。
(3)击时，3．必须挖掉被雨水浸泡部分以后该地层方可作为持力层。
4资料整理及成果应用4．1资料整理(1)每完成一次轻型触探后，在现场及时核对所记录的锤击数及深度是否有错漏，并结合其它勘探资料，综合研究分析，去掉不合理的特异值。
(2)轻型触探不考虑杆长修正，根据每贯入30 cm所需的锤击数绘制N10－h曲线图。
(3)进行土层力学分层，根据N10－h曲线，考虑触探的临界深度及界面效应，即“超前”和“滞后”影响，一般触探曲线由软层进到硬层时，则分层界线定在软层最后一个小值点以下2－3倍探头直径处，由硬层进入软层时，则分层界线定在软层第一个小值点以上2－3倍探头直径处。
(4)删除个别异常值，临界深度影响值、超前和滞后影响范围值，按下式计算每层实测击数的算术平均值：N10=∑N10/n。
式中：N10为平均击数；N10为第i个实测值；n为参加统计的总数。
(5)按《建筑地基基础设计规范》，确定地基土承载力标准值时实测锤击数应按下式计算：N(N10)=N10－1.645σ式中：σ为统计量标准差。
对于第61栋，N10平均值为55.8：N(N10)锤击数代表值为49.1。
对于第57栋，考虑到粉质粘土面层已受雨水浸泡，建议施工单位将该层挖掉，故统计结果不包括0－30cm4．锤击数代表值仅为算约为P －Sf55．5．5．一、概述动力触探（DynamicPenetrationTest简称DPT）是利用一定的落锤能量，将一定尺寸、一定形状的探头打入土中，根据打入的难易程度（可用贯入度、锤击数或单位面积动贯入阻力来表示）判定土层性质的一种原位测试方法。

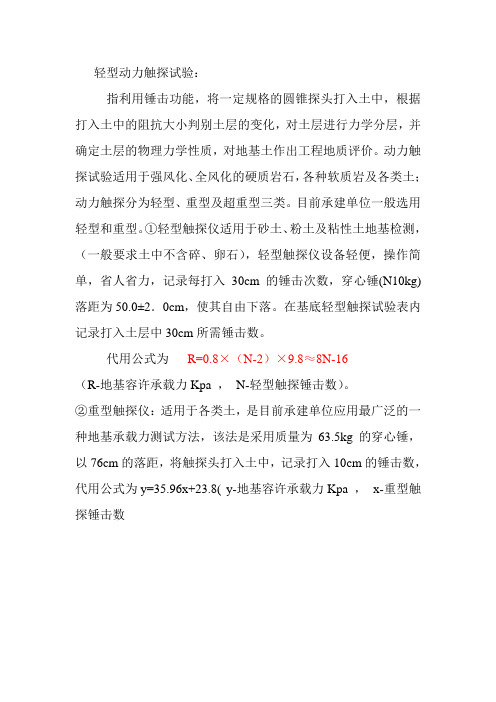

轻型动力触探试验：
指利用锤击功能，将一定规格的圆锥探头打入土中，根据打入土中的阻抗大小判别土层的变化，对土层进行力学分层，并确定土层的物理力学性质，对地基土作出工程地质评价。
动力触探试验适用于强风化、全风化的硬质岩石，各种软质岩及各类土；动力触探分为轻型、重型及超重型三类。
目前承建单位一般选用轻型和重型。
①轻型触探仪适用于砂土、粉土及粘性土地基检测，（一般要求土中不含碎、卵石），轻型触探仪设备轻便，操作简单，省人省力，记录每打入30cm的锤击次数，穿心锤(N10kg)落距为50.0±2．0cm，使其自由下落。
在基底轻型触探试验表内记录打入土层中30cm所需锤击数。
代用公式为R=0.8×（N-2）×9.8≈8N-16
（R-地基容许承载力Kpa ，N-轻型触探锤击数）。
②重型触探仪：适用于各类土，是目前承建单位应用最广泛的一种地基承载力测试方法，该法是采用质量为63.5kg的穿心锤，以76cm的落距，将触探头打入土中，记录打入10cm的锤击数，代用公式为y=35.96x+23.8( y-地基容许承载力Kpa ，x-重型触探锤击数。
创作时间：二零二一年六月三十日
、动力触探试验：之老阳三干创作
指利用锤击功能, 将一定例格的圆锥探头打入土中, 根据打入土中的阻抗年夜小判别土层的变动, 对土层进行力学分层, 并确定土层的物理力学性质, 对地基土作收工程地质评价.动力触探试验适用于强风化、全风化的硬质岩石, 各种软质岩及各类土；动力触探分为轻型、重型及超重型三类.目前承建单元一般选用轻型和重型.①轻型触探仪适用于砂土、粉土及粘性土地基检测, （一般要求土中不含碎、卵石）, 轻型触探仪设备轻便, 把持简单, 省人省力, 记录每打入30cm的锤击次数,
代用公式为×N-2）×
（R-地基容许承载力Kpa , N-轻型触探锤击数）.
②重型触探仪：适用于各类土, 是目前承建单元应用最广泛的一种地基承载力测试方法, 该法是采纳质量为63.5kg的穿心锤, 以76cm的落距, 将触探头打入土中, 记录打入10cm的锤击数, 代用公式为y=35.96x+23.8( y-地基容许承载力Kpa , x-重型触探锤击数
创作时间：二零二一年六月三十日。
10kg轻型动力触探仪计算公式
轻型动力触探仪是地质工程中常用的一种探测工具，它可以用于获取土壤的物理和工程性质参数。
在使用轻型动力触探仪时，我们需要了解一些计算公式，以便正确解读和分析所获得的数据。
1. 动力触探阻力计算公式：
动力触探阻力是指在地层中推入触探棒所遇到的阻力。
其计算公式为：
R = N × FA/LA
其中，R表示动力触探阻力，N为每次击锤所施加的能量，FA为触探棒受力的垂直投影面积，LA为击锤的下降距离。
2. 动力触探杆摩擦力计算公式：
动力触探杆摩擦力是指触探棒通过地层时受到的阻力，计算公式为：
F = μ × A
其中，F表示动力触探杆摩擦力，μ为摩擦系数，A为触探棒的投影面积。
3. 地层排阻力计算公式：
地层排阻力是指在地层中推入触探棒时由于地层颗粒间相互摩擦而产生的阻力。
计算公式为：
FR = W × tan(φ)
其中，FR表示地层排阻力，W为每个单位长度的地层重量，φ为地层内摩擦角。
这些公式可以帮助我们对轻型动力触探仪所获得的数据进行分析和解读。
通过正确使用这些计算公式，地质工程师可以更准确地评估地层的稳定性和工程性质，为工程设计和土壤改良提供科学依据。
轻型动力触探仪计算方法
轻型动力触探仪是一种用来测试土壤的设备，可以测定土层压缩性、承载力等指标。
以下是轻型动力触探仪的计算方法：
1. 标定仪器：在进行测试前，需要将轻型动力触探仪进行标定，即用标准试件进行测试，记录下试件的数据。
标准试件常用的有15cm×15cm×30cm的混凝土块和
30cm×30cm的混凝土板。
将试件放到测试位置，用轻型动力
触探仪进行测试，记录下测试数据，再根据试件的实际强度将数据转换为标准化强度值。
2. 进行测试：将轻型动力触探仪插入到土壤中，然后运用自由落体撞击法，逐渐向下推入，每推入5-10cm时记录下压实度
或击数等数据，并标明深度。
3. 分析数据：根据测试数据，可以计算出土壤的承载力、压实度等数据。
具体计算方法如下：
（1）土层压实度：用公式Es=N/(h∗As)计算，其中N为击数，h为每次推进深度，As为侧面积。
（2）土体容重：用公式γd=(Es+1)×γw计算，其中γw为水的
密度。
（3）土层承载力：用公式qk=p×As或qk=C×Es×As计算，其
中p为鼓点的净长度，As为侧面积，C为土壤的比贯入度。
（4）土层弹性模量：用公式E=Eo×[Es/(N1)60]α计算，其中Eo为初始的弹性模量，N1为规定深度处的击数，α为受侧向荷载影响的修正系数。
总之，轻型动力触探仪的计算方法相对简单，但需要进行仪器的标定和对测试数据的分析，才能得到准确的结果。
……………………………………………………………最新资料推荐…………………………………………………

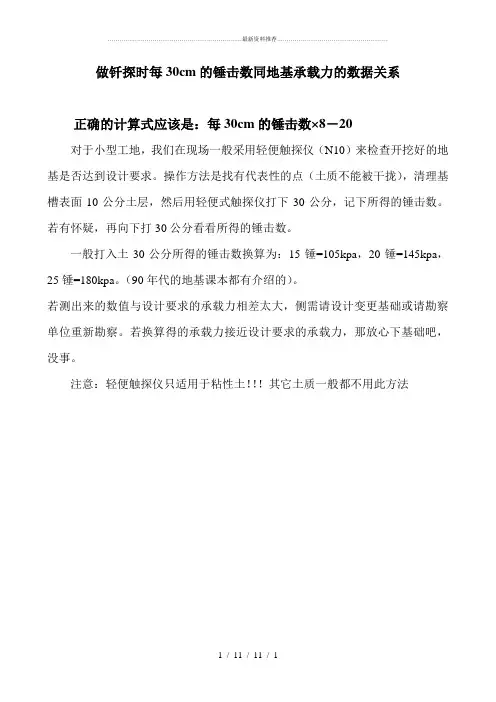

做钎探时每30cm的锤击数同地基承载力的数据关系
正确的计算式应该是：每30cm的锤击数×8－20
对于小型工地，我们在现场一般采用轻便触探仪（N10）来检查开挖好的地基是否达到设计要求。
操作方法是找有代表性的点（土质不能被干拢），清理基槽表面10公分土层，然后用轻便式触探仪打下30公分，记下所得的锤击数。
若有怀疑，再向下打30公分看看所得的锤击数。
一般打入土30公分所得的锤击数换算为：15锤=105kpa，20锤=145kpa，25锤=180kpa。
（90年代的地基课本都有介绍的）。
若测出来的数值与设计要求的承载力相差太大，侧需请设计变更基础或请勘察单位重新勘察。
若换算得的承载力接近设计要求的承载力，那放心下基础吧，没事。
注意：轻便触探仪只适用于粘性土！！！其它土质一般都不用此方法
