轻型触探及重力触探方
法和计算公式
Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】
、动力触探试验：
指利用锤击功能，将一定规格的圆锥探头打入土中，根据打入土中的阻抗大小判别土层的变化，对土层进行力学分层，并确定土层的物理力学性质，对地基土作出工程地质评价。
动力触探试验适用于强风化、全风化的硬质岩石，各种软质岩及各类土；动力触探分为轻型、重型及超重型三类。
目前承建单位一般选用轻型和重型。
①轻型触探仪适用于砂土、粉土及粘性土地基检测，（一般要求土中不含碎、卵石），轻型触探仪设备轻便，操作简单，省人省力，记录每打入30cm的锤击次数，
代用公式为R=（×N-2）×
（R-地基容许承载力Kpa ， N-轻型触探锤击数）。
②重型触探仪：适用于各类土，是目前承建单位应用最广泛的一种地基承载力测试方法，该法是采用质量为的穿心锤，以76cm的落距，将触探头打入土中，记录打入10cm的锤击数，代用公式为y=+( y-地基容许承载力Kpa ， x-重型触探锤击数。

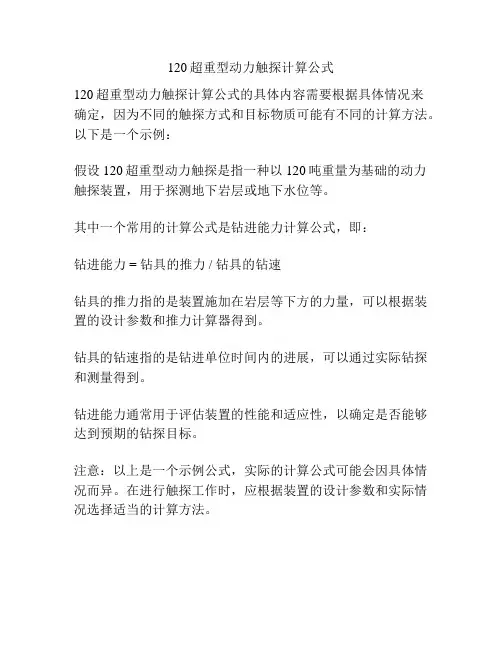

120超重型动力触探计算公式
120超重型动力触探计算公式的具体内容需要根据具体情况来
确定，因为不同的触探方式和目标物质可能有不同的计算方法。
以下是一个示例：
假设120超重型动力触探是指一种以120吨重量为基础的动力触探装置，用于探测地下岩层或地下水位等。
其中一个常用的计算公式是钻进能力计算公式，即：
钻进能力 = 钻具的推力 / 钻具的钻速
钻具的推力指的是装置施加在岩层等下方的力量，可以根据装置的设计参数和推力计算器得到。
钻具的钻速指的是钻进单位时间内的进展，可以通过实际钻探和测量得到。
钻进能力通常用于评估装置的性能和适应性，以确定是否能够达到预期的钻探目标。
注意：以上是一个示例公式，实际的计算公式可能会因具体情况而异。
在进行触探工作时，应根据装置的设计参数和实际情况选择适当的计算方法。
动力触探试验一、目的和适用范围1.1本试验是利用一定的落锤能量，将与触探杆相连的探头打入土中。
根据打入的难易程度（表示为贯入度或贯入阻力）来判断土的工程性质的一种原位测试方法。
一般用于确定各类土的容许承载力；还可用于查明土层在水平和垂直方向上的均匀程度；确定桩基承载力的位置和预估单桩承载力。
1.2本试验根据锤击能量分为轻型、重型和超重型3种。
轻型动力触探仪以每贯入0.30m的锤击数，以N10表示；重型和超重型动力触探仪以每贯入0.10m所需的锤击数，分别以N63.5和N120表示。
也可用动贯入阻力作为触探指标。
二、仪器设备2.1仪器设备2.1.1动力触探仪：由落锤、探头和触探杆（包括锤座和导向杆）组成，其规格如下表所列。
动力触探设备规格表3.1.1设备类型轻型重型超重型落锤质量m(kg)10±0.2 63.5±0.5 120±1 落距H0.50±0.02 0.76±0.02 100±0.02（m）探头直径（mm）40 74 74截面积（cm2）12.6 43 43圆锥角（0）60 60 60触探杆直径（mm）25 42，50 50±63每米质量（kg）﹤8 ﹤12锥座质量（kg）10～152.1.2重型和超重型动力触探设备须备有自动落锤装置。
2.1.3重型和超重型动力触探探头直径的最大允许磨损尺寸为2mm；探头尖端的最大磨损尺寸为5mm。
2.1.4触探杆应符合GB/T15406-94标准的8.2和8.3的规定。
触探杆的接头应与触探杆具有相同的直径。
每个接头的容许最大偏心为0.2mm。
重型和超重型动力触探的锤座直径应小于100mm，并不大于锤底面直径的一半。
锤座、导向杆与触探杆的轴中心必须成一直线。
锤座和导杆的总质量不应超过30kg。
2.2仪器设备的检定和校准2.2.1落锤的质量：应按产品生产厂规定的方法进行校准。
其结果应符合表3.1.1的规定。
计算公式;1、静力触探试验：指通过一定的机械装置，将某种规格的金属触探头用静力压、静力触探试验入土层中，同时用传感器或直接量测仪表测试土层对触探头的贯入阻力，以此来判断、分析确定地基土的物理力学性质。
静力触探试验适用于粘性土，粉土和砂土，主要用于划分土层，估算地基土的物理力学指标参数，评定地基土的承载力，估算单桩承载力及判定砂土地基的液化等级等。
(多为设计单位采用) 。
2、动力触探试验、动力触探试验：指利用锤击功能，将一定规格的圆锥探头打入土中，根据打入土中的阻抗大小判别土层的变化，对土层进行力学分层，并确定土层的物理力学性质，对地基土作出工程地质评价。
动力触探试验适用于强风化、全风化的硬质岩石，各种软质岩及各类土；动力触探分为轻型、重型及超重型三类。
目前承建单位一般选用轻型和重型。
①轻型触探仪适用于砂土、粉土及粘性土地基检测， (一般要求土中不含碎、卵石) ，轻型触探仪设备轻便，操作简单，省人省力，记录每打入 30cm 的锤击次数，代用公式为 R=(0.8×N-2)×9.8(R-地基容许承载力 Kpa ，N-轻型触探锤击数) 。
②重型触探仪：适用于各类土，是目前承建单位应用最广泛的一种地基承载力测试方法，该法是采用质量为 63.5kg 的穿心锤，以 76cm 的落距，将触探头打入土中，记录打入 10cm 的锤击数，代用公式为 y=35.96x+23.8(y-地基容许承载力 Kpa ， x-重型触探锤击数)。
3、标准贯入试验：标准贯入试验是动力触探类型之一，其利用质量为 63.5kg 的、标准贯入试验：穿心锤，以 76cm的恒定高度上自由落下，将一定规格的触探头打入土中 15cm，然后开始记录锤击数目，接着将标准贯入器再打入土中 30 cm，用此 30cm 的锤击数(N)作为标准贯入试验指标，标准贯入试验是国内广泛应用的一种现场原位测试手段，它不仅可用于砂土的测试，也可用于粘性土的测试。

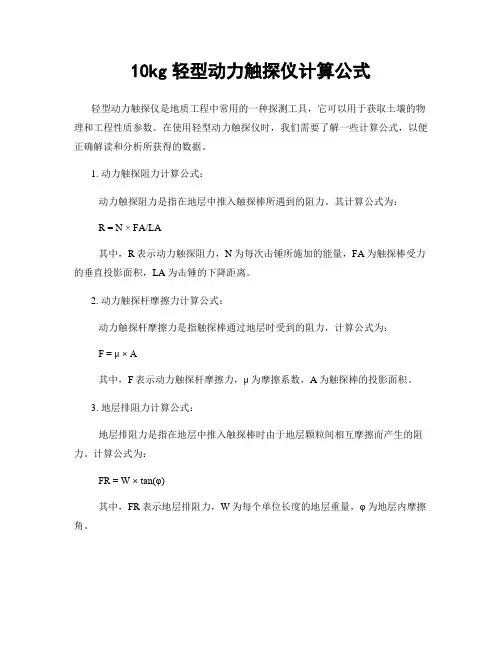

10kg轻型动力触探仪计算公式
轻型动力触探仪是地质工程中常用的一种探测工具，它可以用于获取土壤的物理和工程性质参数。
在使用轻型动力触探仪时，我们需要了解一些计算公式，以便正确解读和分析所获得的数据。
1. 动力触探阻力计算公式：
动力触探阻力是指在地层中推入触探棒所遇到的阻力。
其计算公式为：
R = N × FA/LA
其中，R表示动力触探阻力，N为每次击锤所施加的能量，FA为触探棒受力的垂直投影面积，LA为击锤的下降距离。
2. 动力触探杆摩擦力计算公式：
动力触探杆摩擦力是指触探棒通过地层时受到的阻力，计算公式为：
F = μ × A
其中，F表示动力触探杆摩擦力，μ为摩擦系数，A为触探棒的投影面积。
3. 地层排阻力计算公式：
地层排阻力是指在地层中推入触探棒时由于地层颗粒间相互摩擦而产生的阻力。
计算公式为：
FR = W × tan(φ)
其中，FR表示地层排阻力，W为每个单位长度的地层重量，φ为地层内摩擦角。
这些公式可以帮助我们对轻型动力触探仪所获得的数据进行分析和解读。
通过正确使用这些计算公式，地质工程师可以更准确地评估地层的稳定性和工程性质，为工程设计和土壤改良提供科学依据。
知识创造未来

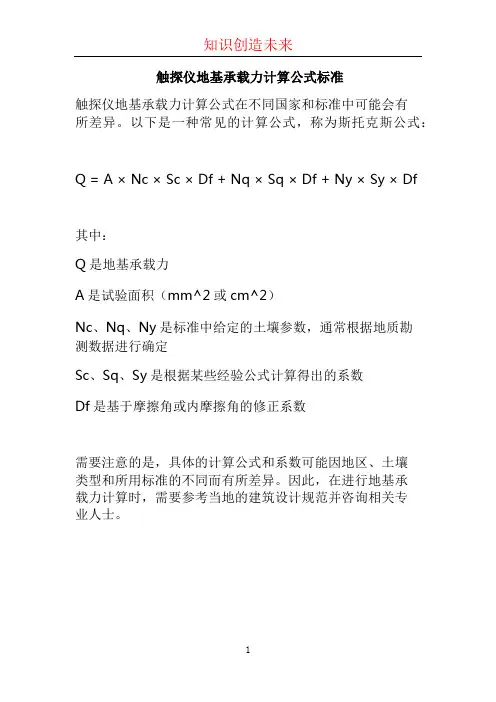

触探仪地基承载力计算公式标准
触探仪地基承载力计算公式在不同国家和标准中可能会有
所差异。
以下是一种常见的计算公式，称为斯托克斯公式：
Q = A × Nc × Sc × Df + Nq × Sq × Df + Ny × Sy × Df
其中：
Q是地基承载力
A是试验面积（mm^2或cm^2）
Nc、Nq、Ny是标准中给定的土壤参数，通常根据地质勘
测数据进行确定
Sc、Sq、Sy是根据某些经验公式计算得出的系数
Df是基于摩擦角或内摩擦角的修正系数
需要注意的是，具体的计算公式和系数可能因地区、土壤
类型和所用标准的不同而有所差异。
因此，在进行地基承
载力计算时，需要参考当地的建筑设计规范并咨询相关专
业人士。
1。

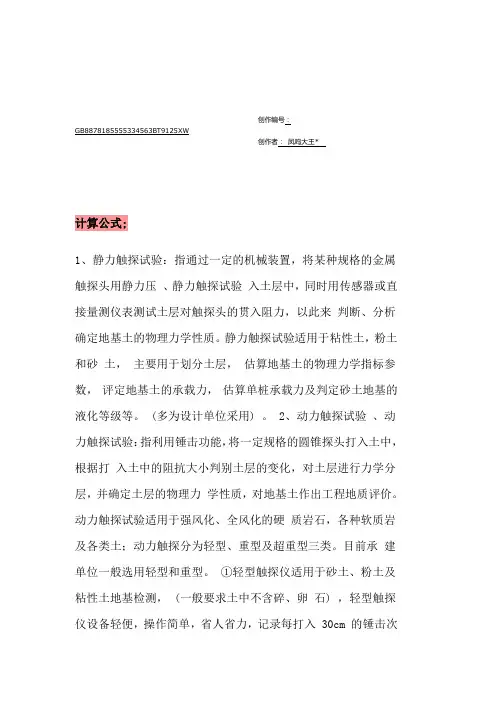

创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*计算公式;1、静力触探试验：指通过一定的机械装置，将某种规格的金属触探头用静力压、静力触探试验入土层中，同时用传感器或直接量测仪表测试土层对触探头的贯入阻力，以此来判断、分析确定地基土的物理力学性质。
静力触探试验适用于粘性土，粉土和砂土，主要用于划分土层，估算地基土的物理力学指标参数，评定地基土的承载力，估算单桩承载力及判定砂土地基的液化等级等。
(多为设计单位采用) 。
2、动力触探试验、动力触探试验：指利用锤击功能，将一定规格的圆锥探头打入土中，根据打入土中的阻抗大小判别土层的变化，对土层进行力学分层，并确定土层的物理力学性质，对地基土作出工程地质评价。
动力触探试验适用于强风化、全风化的硬质岩石，各种软质岩及各类土；动力触探分为轻型、重型及超重型三类。
目前承建单位一般选用轻型和重型。
①轻型触探仪适用于砂土、粉土及粘性土地基检测， (一般要求土中不含碎、卵石) ，轻型触探仪设备轻便，操作简单，省人省力，记录每打入 30cm 的锤击次数，代用公式为 R=(0.8×N-2)×9.8(R-地基容许承载力 Kpa ，N-轻型触探锤击数) 。
②重型触探仪：适用于各类土，是目前承建单位应用最广泛的一种地基承载力测试方法，该法是采用质量为 63.5kg 的穿心锤，以 76cm 的落距，将触探头打入土中，记录打入 10cm 的锤击数，代用公式为 y=35.96x+23.8(y-地基容许承载力 Kpa ， x-重型触探锤击数)。
3、标准贯入试验：标准贯入试验是动力触探类型之一，其利用质量为 63.5kg 的、标准贯入试验：穿心锤，以 76cm 的恒定高度上自由落下，将一定规格的触探头打入土中 15cm，然后开始记录锤击数目，接着将标准贯入器再打入土中 30 cm，用此 30cm 的锤击数(N)作为标准贯入试验指标，标准贯入试验是国内广泛应用的一种现场原位测试手段，它不仅可用于砂土的测试，也可用于粘性土的测试。

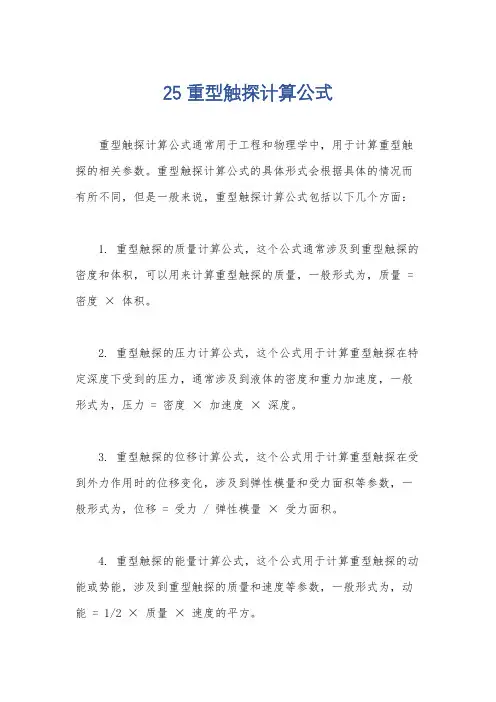

25重型触探计算公式
重型触探计算公式通常用于工程和物理学中，用于计算重型触探的相关参数。
重型触探计算公式的具体形式会根据具体的情况而有所不同，但是一般来说，重型触探计算公式包括以下几个方面：
1. 重型触探的质量计算公式，这个公式通常涉及到重型触探的密度和体积，可以用来计算重型触探的质量，一般形式为，质量 = 密度× 体积。
2. 重型触探的压力计算公式，这个公式用于计算重型触探在特定深度下受到的压力，通常涉及到液体的密度和重力加速度，一般形式为，压力 = 密度× 加速度× 深度。
3. 重型触探的位移计算公式，这个公式用于计算重型触探在受到外力作用时的位移变化，涉及到弹性模量和受力面积等参数，一般形式为，位移 = 受力 / 弹性模量× 受力面积。
4. 重型触探的能量计算公式，这个公式用于计算重型触探的动能或势能，涉及到重型触探的质量和速度等参数，一般形式为，动能= 1/2 × 质量× 速度的平方。
以上是重型触探计算公式的一般性描述，具体的计算公式会根据具体情况而有所不同。
在实际应用中，需要根据具体情况选择合适的计算公式，并确保输入正确的参数进行计算。

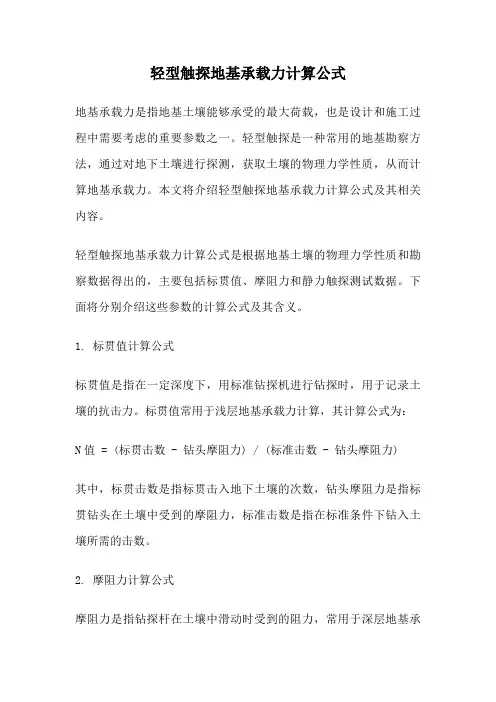

轻型触探地基承载力计算公式地基承载力是指地基土壤能够承受的最大荷载，也是设计和施工过程中需要考虑的重要参数之一。
轻型触探是一种常用的地基勘察方法，通过对地下土壤进行探测，获取土壤的物理力学性质，从而计算地基承载力。
本文将介绍轻型触探地基承载力计算公式及其相关内容。
轻型触探地基承载力计算公式是根据地基土壤的物理力学性质和勘察数据得出的，主要包括标贯值、摩阻力和静力触探测试数据。
下面将分别介绍这些参数的计算公式及其含义。
1. 标贯值计算公式标贯值是指在一定深度下，用标准钻探机进行钻探时，用于记录土壤的抗击力。
标贯值常用于浅层地基承载力计算，其计算公式为：N值 = (标贯击数 - 钻头摩阻力) / (标准击数 - 钻头摩阻力)其中，标贯击数是指标贯击入地下土壤的次数，钻头摩阻力是指标贯钻头在土壤中受到的摩阻力，标准击数是指在标准条件下钻入土壤所需的击数。
2. 摩阻力计算公式摩阻力是指钻探杆在土壤中滑动时受到的阻力，常用于深层地基承载力计算。
摩阻力计算公式为：摩阻力 = 摩阻力系数× 摩阻面积× 摩阻长度其中，摩阻力系数是根据地基勘察数据和土壤性质确定的参数，摩阻面积是指钻探杆与土壤接触面的有效面积，摩阻长度是指钻探杆在土壤中滑动的长度。
3. 静力触探测试数据计算公式静力触探测试是一种常用的地基勘察方法，通过在地下土层中进行静力触探测试，获取土壤的物理力学性质。
静力触探测试数据包括静力触探击数、静力触探阻力和静力触探摩阻力。
这些数据常用于深层地基承载力计算。
静力触探击数与地基承载力之间的关系可以用经验公式表示：承载力 = 静力触探击数× 指定系数其中，指定系数是根据地基勘察数据和土壤性质确定的参数。
总结起来，轻型触探地基承载力计算公式主要包括标贯值计算公式、摩阻力计算公式和静力触探测试数据计算公式。
通过这些公式，可以根据地基勘察数据和土壤性质，计算出地基的承载力。
在地基设计和施工过程中，合理使用这些公式可以提高工程的安全性和可靠性。
计算公式;
1、静力触探试验：指通过一定的机械装置，将某种规格的金属触探头用静力压、静力触探试验入土层中，同时用传感器或直接量测仪表测试土层对触探头的贯入阻力，以此来判断、分析确定地基土的物理力学性质。
静力触探试验适用于粘性土，粉土和砂土，主要用于划分土层，估算地基土的物理力学指标参数，评定地基土的承载力，估算单桩承载力及判定砂土地基的液化等级等。
(多为设计单位采用) 。
2、动力触探试验、动力触探试验：指利用锤击功能，将一定规格的圆锥探头打入土中，根据打入土中的阻抗大小判别土层的变化，对土层进行力学分层，并确定土层的物理力学性质，对地基土作出工程地质评价。
动力触探试验适用于强风化、全风化的硬质岩石，各种软质岩及各类土；动力触探分为轻型、重型及超重型三类。
目前承建单位一般选用轻型和重型。
①轻型触探仪适用于砂土、粉土及粘性土地基检测， (一般要求土中不含碎、卵石) ，轻型触探仪设备轻便，操作简单，省人省力，记录每打入 30cm 的锤击次数，代用公式为 R=(0.8×N-2)×9.8(R-地基容许承载力 Kpa ，N-轻型触探锤击数) 。
②重型触探仪：适用于各类土，是目前承建单位应用最广泛的一种地基承载力测试方法，该法是采用质量为 63.5kg 的穿心锤，以 76cm 的落距，将触探头打入土中，记录打入 10cm 的锤击数，代用公式为 y=35.96x+23.8(y-地基容许承载力 Kpa ， x-重型触探锤击数)。
3、标准贯入试验：标准贯入试验是动力触探类型之一，其利用质量为 63.5kg 的、标准贯入试验：穿心锤，以 76cm
的恒定高度上自由落下，将一定规格的触探头打入土中 15cm，然后开始记录锤击数目，接着将标准贯入器再打入土中 30 cm，用此 30cm 的锤击数(N)作为标准贯入试验指标，标准贯入试验是国内广泛应用的一种现场原位测试手段，它不仅可用于砂土的测试，也可用于粘性土的测试。
锤击数(N) 的结果不仅可用于判断砂土的密实度，粘性土的稠度，地基土的容许承载力，砂土的振动液化，桩基承载力，同时也是地基处理效果的一种重要方法。
(多为测试中心及设计单位采用) 。
重型触探仪重型动力触探仪重型触探仪计算公式重型圆锥动力触探基本规定
1、路堤施工期荷载只考虑路堤自重；营运期荷载包括路堤、路面自重及行车荷载，其中行车荷载只考虑静荷载，并按等效静止土柱作用考虑。
2、行车荷载：一级公路、高速公路按公路Ⅰ级标准；二级及以下等级公路按公路Ⅱ级标准。
路面结构：一级公路、高速公路按总厚度78cm考虑；二级公路按总厚度55cm考虑；三级及以下等级公路按总厚度40cm考虑。
3、填筑路堤地基承载力要求f0分析：当路堤高≤2.0m时，按公路路床稳定性压实度强度要求考虑。
计算荷载：路堤高≤2.0m时，按营运期荷载计算；路堤高＞2.0m时，按施工期荷载计算。
路堤基底自重应力按最大应力考虑。
4、地基承载力测试采用下列三种常用的动力触探试验设备，其相关参数如下表：
重型触探仪仪器类型锤重(Kg) 探头面积(cm2) 探头锥角锤自由落距(cm) 记录方式导杆直径(mm)
标准轻型动力触探仪 10±0.2 12.6 最大直径4cm，锥角60° 50 连续贯入30cm的锤击数N30 25
标准贯入仪 63.5 对开式贯入器长70cm、外径51mm、内径35mm 76 连续贯入45cm，记录后30cm贯入锤击数N 42
荷兰轻型动力触探仪 10.35±0.2 5 锥角90°，最大直径25.2mm， 50 连续贯入20cm的锤击数N20 20
重型触探仪重型动力触探仪重型触探仪计算公式重型圆锥动力触探技术标准及应用说明
1、填筑路堤地基承载力要求见表一、表二、表三：
一级公路、高速公路填筑路堤地基承载力要求表表一
路堤高度
(m) 0~2 2~6 6~8 8~12 12~16 ≥16
地基承载力要求
f 0 (kPa) ≥130 ≥125 ≥130 ≥145 ≥155 ≥170
标准轻型动力触探击数N30(击) ≥18 ≥17 ≥18 ≥20 ≥21 ≥23
标准贯入试验击数N(击) ≥5 ≥4 ≥5 ≥5 ≥6 ≥6
荷兰轻型动力触探击数N20 (击) ≥10 ≥9 ≥10 ≥11 ≥12 ≥14
二级公路填筑路堤地基承载力要求表表二
路堤高度
(m) 0~2 2~6 6~8 8~12 12~16 ≥16
地基承载力要求
f 0 (kPa) ≥125 ≥120 ≥125 ≥130 ≥145 ≥160
标准轻型动力触探击数N30(击) ≥17 ≥16 ≥17 ≥19 ≥20 ≥22标准贯入试验击数N(击) ≥4 ≥4 ≥4 ≥5 ≥6 ≥6
兰轻型动力触探击数N20 (击) ≥10 ≥9 ≥10 ≥11 ≥12 ≥14二级公路填筑路堤地基承载力要求表表二
路堤高度
(m) 0~2 2~6 6~8 8~12 12~16 ≥16
地基承载力要求
f 0 (kPa) ≥125 ≥120 ≥125 ≥130 ≥145 ≥160
标准轻型动力触探击数N30(击) ≥17 ≥16 ≥17 ≥19 ≥20 ≥22标准贯入试验击数N(击) ≥4 ≥4 ≥4 ≥5 ≥6 ≥6
荷兰轻型动力触探击数N20 (击) ≥9 ≥8 ≥9 ≥10 ≥11 ≥13三级及以下等级公路填筑路堤地基承载力要求表表三
路堤高度
(m) 0~2。
