《汽车钣金涂装技术》教案知识点常用工具的正确使用学时4学时教学内容1、掌握打磨工具的工作原理2、掌握各种打磨工具的使用方法3、能够正确使用打磨材料教学重难点重点：能够正确使用打磨材料难点：掌握各种打磨工具的使用方法情境分析在汽车车身修补涂装的施工过程中要应用到各种涂装工具。
如旧漆层、羽状边，原子灰、中涂底漆的打磨，漆面缺陷处理，原子灰的干燥等。
了解常用工具的工作原理，掌握各自特点及使用方法，能够大大降低施工人员的疲劳强度，另外对车身修补涂装的施工效率、效果等方面都至关重要。
一、打磨设备、打磨工具（一）无尘干磨设备又称无尘干磨系统，是指使用气动工具或电动工具，打磨所产生的粉尘将由同步一体化的吸尘系统集中吸尘。
1.无尘干磨系统的组成无尘干磨设备主要由打磨机、供气与吸尘管道、吸尘设备、磨垫、打磨材料和辅助设备等组成。
如移动式无尘干磨设备：图6-2-1 移动式打磨机的组成气动打磨机主要有以下四种类型：(1)单作用打磨机图6-2-2 单作用打磨机打磨盘垫绕一固定的点转动，砂纸只作单一圆周运动，称为单一运动圆盘打磨机或单作用打磨机。
图6-2-3 单作用打磨机的运动轨迹该打磨机有可携式粗磨和细磨两种，转速2000－6000r/min，研磨能力强，汽车修理厂大多用于粗打磨工作，可用于清楚铁锈、旧涂层、较厚的原子灰层的打磨操作。
由于该打磨机是做单向圆周运动，因此盘面中心和边缘会存在转速差而造成研磨不均匀及产生圆形磨痕，所以在操作该打磨机时不能把它平放在打磨面上，而是利用旋转边缘约3cm作为打磨时的研磨面，操作时要轻微倾斜，以保持最佳效果。
(2)轨道式打磨机图6-2-4 轨道式打磨机轨道式打磨机的砂垫外形都呈矩形，便于在工件表面上沿直线轨迹移动，整个砂垫以小圆圈振动。
图6-2-5 轨道式打磨机的运动轨迹轨道式打磨机适合原子灰粗打磨，主要用于平面打磨、作分型线或使表面平滑。
(3)双作用打磨机(偏心振动式)图6-2-6 双作用打磨机图6-2-7 双作用打磨机运动轨迹打磨盘垫本身以小圆圈振动，同时又绕其自己的中心转动，兼有单一运动及轨道式打磨机的运动特点，其切削力比轨道式打磨机强。

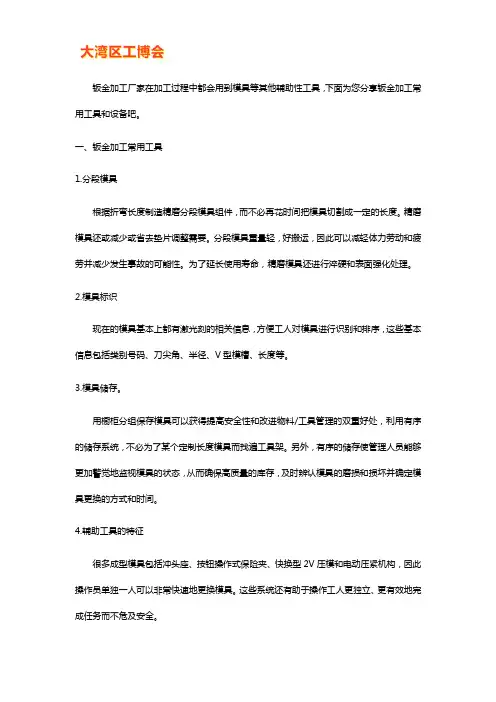

钣金加工厂家在加工过程中都会用到模具等其他辅助性工具，下面为您分享钣金加工常用工具和设备吧。
一、钣金加工常用工具1.分段模具根据折弯长度制造精磨分段模具组件，而不必再花时间把模具切割成一定的长度。
精磨模具还或减少或省去垫片调整需要。
分段模具重量轻，好搬运，因此可以减轻体力劳动和疲劳并减少发生事故的可能性。
为了延长使用寿命，精磨模具还进行淬硬和表面强化处理。
2.模具标识现在的模具基本上都有激光刻的相关信息，方便工人对模具进行识别和排序，这些基本信息包括类别号码、刀尖角、半径、V型模槽、长度等。
3.模具储存。
用橱柜分组保存模具可以获得提高安全性和改进物料/工具管理的双重好处，利用有序的储存系统，不必为了某个定制长度模具而找遍工具架。
另外，有序的储存使管理人员能够更加警觉地监视模具的状态，从而确保高质量的库存，及时辨认模具的磨损和损坏并确定模具更换的方式和时间。
4.辅助工具的特征很多成型模具包括冲头座、按钮操作式保险夹、快换型2V压模和电动压紧机构，因此操作员单独一人可以非常快速地更换模具。
这些系统还有助于操作工人更独立、更有效地完成任务而不危及安全。
钣金加工模具二、钣金加工设备：1、下料设备：普通剪床、数控剪床、激光切割机、数控冲床2、成形设备：普通冲床、网孔机、折床和数控折床3、焊接设备：氩弧焊机、二氧化碳保护焊机、点焊机、机器人焊机4、表面处理设备：拉丝机、喷沙机、抛光机、电镀槽、氧化槽烤漆线5、调形设备：校平机扩展资料：应用：钣金车间加工部件的加工步骤为：产品前期试验、产品加工试制和产品批量的生产。
在产品加工试制步骤时，应及时与顾客沟通联系，得到相应加工的评价之后，再进行产品批量的生产。
激光打孔技术是激光材料加工技术中最早实现实用化的激光技术。
钣金车间中激光打孔一般采用的是脉冲激光，能量密度较高，时间较短，可以加工1μm的小孔，特别适用于加工具有一定角度和材料较薄的小孔，还适合加工强度硬度较高或较脆较软材料的零件上的深小孔和微小孔。
钣金工具使用说明书一、引言钣金工具是在钣金加工过程中必不可少的工具，它们可以帮助操作人员完成各种钣金加工任务。
本使用说明书将逐步介绍钣金工具的种类、使用方法和注意事项，以确保操作人员正确、安全地使用这些工具。
二、钣金工具种类及使用方法1. 钣金剪刀钣金剪刀是用于剪切钣金材料的工具，主要有直剪刀和弯剪刀两种类型。
使用时，将剪刀的刀口与需要剪切的钣金材料对齐，通过手动操作将剪刀切入材料并进行剪切。
2. 钣金锤钣金锤是用于打击钣金材料以调整形状或弯曲的工具。
通过合理的锤击力度和角度，可以实现钣金的修复、整形和连接等操作。
使用时应注意锤子的使用部位和强度，避免对钣金材料产生过大的冲击力。
3. 顶锤顶锤是一种专用工具，用于在钣金加工中推动、顶住或修复金属材料。
它常被用于拆卸和安装夹具，并在夹具的底部或侧面敲击以达到合适的位置。
4. 护角器护角器是用于保护钣金材料不受损坏的工具。
在进行钣金弯曲、扣制、焊接等操作时，将护角器固定在关键部位，可以有效地避免钣金材料被损坏。
5. 制孔工具制孔工具用于在钣金材料上打孔，主要有钣金刀、冲压机和钣金冲床等。
在使用时，操作人员需要根据需要选择合适的制孔工具，并按照操作规程正确使用。
三、注意事项1. 使用前请检查工具的完好性，确保刀口锋利，锤头完好，材料不生锈等。
如果发现有损坏或不合格的工具，请及时更换。
2. 在使用钣金工具时，请戴上适当的防护手套和眼镜，以减少受伤的风险。
3. 操作时要注意用力平稳，避免使用过大的力量，以免损坏工件或危及人身安全。
4. 使用工具时，请保持专注，避免分散注意力或进行不必要的身体动作，以免发生意外。
5. 使用钣金工具时，请遵循相关的安全操作规程，并遵守工作场所的安全规定。
四、维护保养1. 在使用完钣金工具后，请及时清洁和干燥，以防止工具生锈。
2. 对于有刀刃的钣金工具，应使用专业的磨刀工具进行修复和保养，以确保刀刃的锐利状态。
3. 对于涉及电气或电动设备的钣金工具，请定期检查电源线是否损坏，并遵循相关的维护保养要求。
