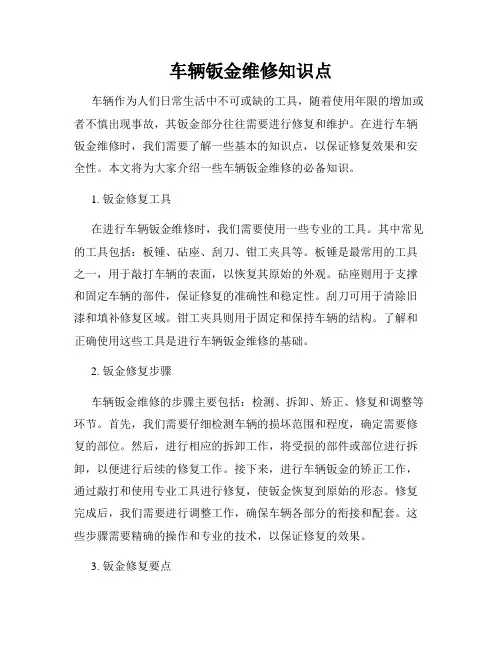

车辆钣金维修知识点车辆作为人们日常生活中不可或缺的工具,随着使用年限的增加或者不慎出现事故,其钣金部分往往需要进行修复和维护。
在进行车辆钣金维修时,我们需要了解一些基本的知识点,以保证修复效果和安全性。
本文将为大家介绍一些车辆钣金维修的必备知识。
1. 钣金修复工具在进行车辆钣金维修时,我们需要使用一些专业的工具。
其中常见的工具包括:板锤、砧座、刮刀、钳工夹具等。
板锤是最常用的工具之一,用于敲打车辆的表面,以恢复其原始的外观。
砧座则用于支撑和固定车辆的部件,保证修复的准确性和稳定性。
刮刀可用于清除旧漆和填补修复区域。
钳工夹具则用于固定和保持车辆的结构。
了解和正确使用这些工具是进行车辆钣金维修的基础。
2. 钣金修复步骤车辆钣金维修的步骤主要包括:检测、拆卸、矫正、修复和调整等环节。
首先,我们需要仔细检测车辆的损坏范围和程度,确定需要修复的部位。
然后,进行相应的拆卸工作,将受损的部件或部位进行拆卸,以便进行后续的修复工作。
接下来,进行车辆钣金的矫正工作,通过敲打和使用专业工具进行修复,使钣金恢复到原始的形态。
修复完成后,我们需要进行调整工作,确保车辆各部分的衔接和配套。
这些步骤需要精确的操作和专业的技术,以保证修复的效果。
3. 钣金修复要点在进行车辆钣金维修时,有一些重要的要点需要注意。
首先,我们需要注意修复的质量和精度,以保证修复后的车辆外观和性能与原始状态相符。
其次,安全性是非常重要的,我们需要确保修复后的车辆能够正常运行,并且不会对驾驶员和乘客造成任何的危险。
此外,我们还需要注意修复的时间和费用,力求在保证质量的前提下,尽量缩短修复的时间,并控制好成本。
这些要点需要综合考虑,以达到修复的目标。
4. 钣金修复常见问题在进行车辆钣金维修时,常会遇到一些常见的问题。
例如,当车辆发生碰撞时,可能会出现金属材料的拉伸或收缩现象,导致表面凸起或凹陷。
此时,我们需要通过矫正工具和技术来调整钣金的形态,使其恢复平整。

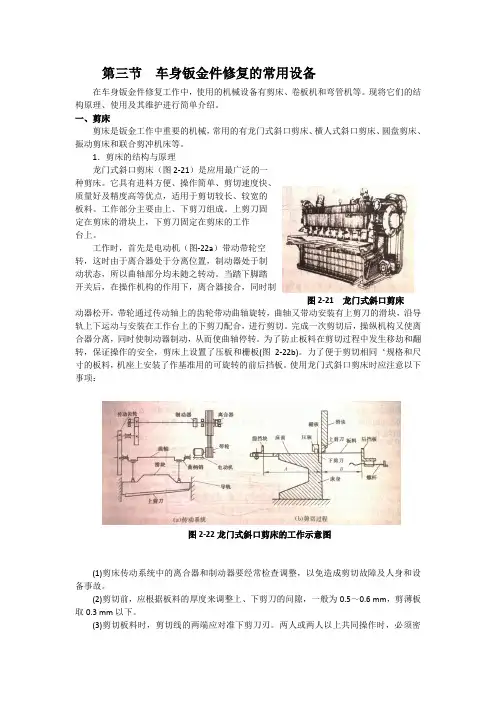

第三节车身钣金件修复的常用设备在车身钣金件修复工作中,使用的机械设备有剪床、卷板机和弯管机等。
现将它们的结构原理、使用及其维护进行简单介绍。
一、剪床剪床是钣金工作中重要的机械,常用的有龙门式斜口剪床、横人式斜口剪床、圆盘剪床、振动剪床和联合剪冲机床等。
1.剪床的结构与原理龙门式斜口剪床(图2-21)是应用最广泛的一种剪床。
它具有进料方便、操作简单、剪切速度快、质量好及精度高等优点,适用于剪切较长、较宽的板料。
工作部分主要由上、下剪刀组成。
上剪刀固定在剪床的滑块上,下剪刀固定在剪床的工作台上。
工作时,首先是电动机(图-22a)带动带轮空转,这时由于离合器处于分离位置,制动器处于制动状态,所以曲轴部分均未随之转动。
当踏下脚踏开关后,在操作机构的作用下,离合器接合,同时制图2-21 龙门式斜口剪床动器松开,带轮通过传动轴上的齿轮带动曲轴旋转,曲轴又带动安装有上剪刀的滑块,沿导轨上下运动与安装在工作台上的下剪刀配合,进行剪切。
完成一次剪切后,操纵机构又使离合器分离,同时使制动器制动,从而使曲轴停转。
为了防止板料在剪切过程中发生移劫和翻转,保证操作的安全,剪床上设置了压板和栅板(图2-22b)。
力了便于剪切相同‘规格和尺寸的板料,机座上安装了作基准用的可旋转的前后挡板。
使用龙门式斜口剪床时应注意以下事项:图2-22龙门式斜口剪床的工作示意图(1)剪床传动系统中的离合器和制动器要经常检查调整,以免造成剪切故障及人身和设备事故。
(2)剪切前,应根据板料的厚度来调整上、下剪刀的问隙,一般为0.5~0.6 mm,剪薄板取0.3 mm以下。
(3)剪切板料时,剪切线的两端应对准下剪刀刃。
两人或两人以上共同操作时,必须密切配合,听从一人指挥,并由专人控制脚踏离合器,以防事故的发生。
(4)当剪切线距离板料边缘很近时,要注意压紧装置的压脚能否压住板料。
如果不能全部压住板料,必须采取加垫板的方法进行剪切。
如果被剪钢板厚度小于8 mm,可不加垫板直接用压板压住(图2-23)。
