箱涵顶进施工

箱涵顶进施工方案箱涵顶进施工方案一、箱涵顶进的施工流程箱涵顶进采用钢筋混凝土箱涵顶进工法施工地下通道。

其原理是在基坑内滑板上预制箱涵，采用油压千斤顶顶推箱涵，将箱涵从地下穿越。

二、工作基坑施工2.1工作坑工作坑施工前先进行基坑围护和在地面面布置降水井，再进行基坑开挖。

工作坑、滑板、后背施工顺序如图1所示。

2.1坑底地基处理为提高坑底地基的承载力，需对地基处理。

对坑底土体松软的情况下，在内适当深度内换入层，可采用回填粗沙、晒水夯实或采用深层搅拌桩加固土体。

2.2工作坑开挖在基坑围护和坑底加固完成后再进行基坑开挖，基坑开挖必须放坡开挖土方，确保边坡的稳定。

土石方堆放要远离基坑，防止因基坑周围土体超载增大围护结构变形而影响施工安全。

同时，基坑在施工过程中必须做到挖好排水沟，将基坑内的水汇集至积水井后再用潜水泵抽排至基坑外。

2.3滑板制作滑板为加锚梁的钢筋混凝土板，滑板厚20cm，锚梁横断面为50cm×50cm。

锚梁、滑板及后背梁同时浇注混凝土，连结成整体。

滑板靠铁路一侧延伸一段同标号、同厚度的混凝土过渡段。

滑板下铺10cm厚的碎石垫层，滑板上铺机油、滑石粉（3:7，厚3mm）作为润滑层，铺塑料底板作为隔离层。

滑板及工作坑详见图3、4.图1工作坑、滑板、后背工艺流程图删除了格式错误的段落和图表，将每段话做了小幅度的改写，以使其更清晰易懂。

本文介绍了箱涵预制的施工步骤及相关细节。

底板的施工步骤包括修整、夯实基坑底，铺碎石垫层并压实，绑扎钢筋及予埋钢板、导向墩，灌注混凝土，顶面干燥后，浇一层滑石粉浆并铺塑料底板隔离层。

滑板顶面沿顶进方向做成1%的仰坡，平整度不大于5mm/2m。

后背是在箱涵顶进中藉以抗衡顶进反力的临时构筑物，要有足够的强度、刚度和稳定性，充分利用地形地物，因地制宜的修建，达到安全可靠并便于拆除。

本工程后背由后背梁、后背桩、挡土板、后背土、锚梁组成。

后背梁为2.0m（高）×1.2m（宽）的C15号现浇钢筋混凝土梁，梁长13.2m梁内予埋20mm厚通长钢板；后背桩用工字钢桩。

箱涵顶进施工中防止箱涵低头的方法及所用的钢制船头坡1.使用桩托法：这种方法适用于强夯地基，施工人员会在箱涵的两端分别设置钢筋混凝土托台，然后在托台上安装桩，通过与地基相互作用，增大地基的支撑能力，以防止箱涵发生低头。

2.采用液压顶进法：这种方法适用于地下水位较高的情况。

施工人员会在箱涵的两端设置液压顶进装置，通过液压装置的顶压力使得箱涵在施工过程中保持水平，从而防止低头现象的发生。

3.使用过程控制法：在箱涵顶进施工中，可以通过控制施工过程中搭设的支撑系统，以及合理控制顶进过程中的沉降速度等参数，来避免箱涵低头。

施工人员需要根据具体的工程情况，精确控制各项参数，以确保施工的稳定性和安全性。

钢制船头坡（也称船体船头坡、船体前部坡坡道）是一种常用于大型箱涵施工的临时支撑设施，主要作用是支撑箱涵的前端，使其能够平稳推进，并承受横向土压力。

钢制船头坡通常由钢板焊接而成，具有较高的强度和刚度，能够承受箱涵施工过程中的各种荷载。

其结构形式一般为梁板式，主要包括前部坡坡道、连接梁、支撑杆等部分。

其中，前部坡坡道是承受横向土压力的主要构件，需要具备足够的刚度和稳定性，以支撑箱涵的推进。

在使用钢制船头坡进行箱涵顶进施工时，需要注意以下几点：1.确保钢制船头坡的质量和稳定性，检查焊接是否牢固，构件是否存在缺陷，确保其能够承受施工荷载。

2.根据具体的施工需求和地质条件，设计合理的船头坡结构形式和尺寸，以保证施工安全和效率。

3.在进行顶进施工前，需要进行充分的准备工作，包括排水、地基处理等，以确保施工现场的安全和可靠性。

4.施工过程中需要定期检查船头坡的使用情况，及时修复和更换损坏的部件，以保证整个施工过程的平稳进行。

总之，在箱涵顶进施工中，使用合适的方法和钢制船头坡，能够有效地预防箱涵低头现象的发生，确保施工的安全和顺利进行。

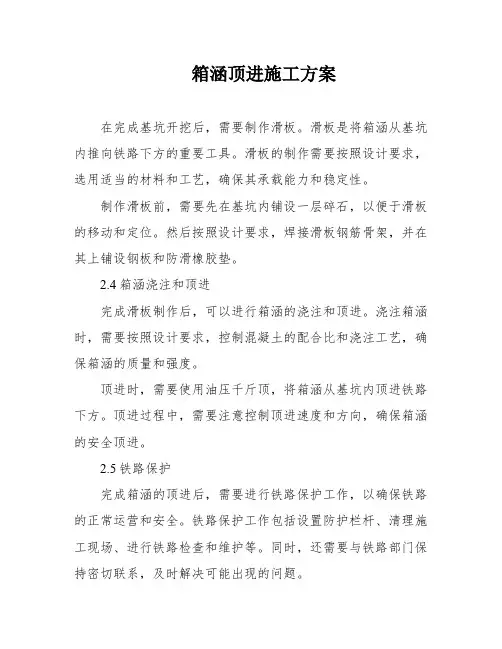

箱涵顶进施工方案在完成基坑开挖后，需要制作滑板。

滑板是将箱涵从基坑内推向铁路下方的重要工具。

滑板的制作需要按照设计要求，选用适当的材料和工艺，确保其承载能力和稳定性。

制作滑板前，需要先在基坑内铺设一层碎石，以便于滑板的移动和定位。

然后按照设计要求，焊接滑板钢筋骨架，并在其上铺设钢板和防滑橡胶垫。

2.4箱涵浇注和顶进完成滑板制作后，可以进行箱涵的浇注和顶进。

浇注箱涵时，需要按照设计要求，控制混凝土的配合比和浇注工艺，确保箱涵的质量和强度。

顶进时，需要使用油压千斤顶，将箱涵从基坑内顶进铁路下方。

顶进过程中，需要注意控制顶进速度和方向，确保箱涵的安全顶进。

2.5铁路保护完成箱涵的顶进后，需要进行铁路保护工作，以确保铁路的正常运营和安全。

铁路保护工作包括设置防护栏杆、清理施工现场、进行铁路检查和维护等。

同时，还需要与铁路部门保持密切联系，及时解决可能出现的问题。

滑板是由加锚梁的C15钢筋混凝土板制成的，其厚度为20厘米，锚梁横断面为50厘米×50厘米。

锚梁、滑板和后背梁一起浇注混凝土，形成一个整体。

滑板靠近铁路一侧延伸一段同标号、同厚度的混凝土过渡段。

滑板下铺10厘米厚的碎石垫层，滑板上铺3毫米厚的润滑层，由机油和滑石粉（3:7）组成，然后铺上塑料底板作为隔离层。

滑板及工作坑详见图3、4.底板的施工步骤如下：1.修整和夯实基坑底部。

如果基坑底部地基承载力不足，需要采取基底换填等加固措施。

2.铺设碎石垫层并压实。

3.绑扎后背梁、锚梁、滑板钢筋以及埋入钢板和导向墩。

4.灌注混凝土。

5.顶面干燥后，浇上一层3毫米厚的滑石粉浆（机油:滑石粉=3:7）。

6.铺设塑料底板隔离层。

滑板顶面沿顶进方向做成1%的仰坡，滑板顶面平整度不大于5毫米/2米。

后背是在箱涵顶进中藉以抗衡顶进反力的临时构筑物。

要有足够的强度、刚度和稳定性，充分利用地形地物，因地制宜地修建，以达到安全可靠并便于拆除的目的。

本工程的后背部分由后背梁、后背桩、挡土板、后背土和锚梁组成。

在进行顶进涵施工过程中，需先在顶进的一侧挖工作坑，然后在坑内做一滑板，滑板上预制钢筋混凝土箱涵，再在离箱涵尾部不远处打入板桩修筑后背，在后背与箱涵底板之间安装千斤顶，千斤顶借后背的反力将桥涵顶入路基，后背是重要的施工组成部分，他承受着顶进时的全部水平顶力，虽然是临时结构，但直接影响工程的质量和进度。

具体请参考下图：箱涵的具体的施工过程：在进行顶进涵施工过程中，需先在顶进的一侧挖工作坑，然后在坑内做一滑板，滑板上预制钢筋混凝土箱涵，再在离箱涵尾部不远处打入板桩修筑后背，在后背与箱涵底板之间安装千斤顶，千斤顶借后背的反力将桥涵顶入路基，后背是重要的施工组成部分，他承受着顶进时的全部水平顶力，虽然是临时结构，但直接影响工程的质量和进度。

具体请参考下图：具体施工过程您可以参考如下步骤：（一）降水（二）开挖工作坑开挖前施放工作坑中心线，该中心线与箱涵中心线一致，工作坑两侧定基桩（三）制作后背后背（四）制作滑板（五）预制箱涵１、箱涵预制的施工程序是：在滑板上支立涵身底板的模板→绑扎底板钢筋→浇注底板砼→养护→支内模→绑扎侧墙及顶板钢筋→支外模→浇注侧墙及顶板砼→养护→拆模→安装钢刃脚→制作涵身防水层２、模板采用大块定型钢模，模板的钢度、强度、稳定性要符合规范要求。

支架采用碗扣件钢支架。

３、箱涵钢筋在现场集中制作，采用焊接骨架。

４、箱涵砼在现场集中拌和，吊车配料斗吊送入模，插入式振动器振捣。

砼分二阶段浇注，先浇注底板砼，再浇注侧墙及顶板砼。

５、预制箱涵时底板前端作船头坡，以便顶进时将高出底板的土压入箱涵底下，增加其承载力，防止扎头。

６、钢刃脚一般用钢板制成。

７、箱涵预制完成，混凝土养护达到一定龄期后，按设计要求铺设防水层。

（六）加固既有线路（七）箱涵顶进箱涵顶进施工工序为：挖土→清底→测量→开镐→顶进→换顶铁（顶柱）→ 接长车道→测量校正。

在箱涵顶进过程中，应保持箱涵连续不断顶进，如由于特殊情况迫使箱涵暂停顶进时，亦应间断顶进，防止箱涵阻力大增。

穿越省道箱涵顶进施工方案一、前言省道箱涵顶进是指在建设或维护省道时，立交桥与箱涵之间的过渡部分，其施工方案涉及到施工安全、效率和质量等重要因素。

本文将就穿越省道箱涵顶进的施工方案进行探讨。

二、施工准备2.1 剖析设计图纸在进行施工前，需仔细剖析设计图纸，了解穿越省道箱涵顶进的具体要求，包括尺寸、坡度、材料、施工工艺等。

2.2 准备材料和设备根据设计要求，准备好所需的材料和设备，包括混凝土、钢筋、模板、振捣机等。

2.3 制定施工方案根据设计要求和现场实际情况，制定详细的施工方案，包括工序安排、人员分工、现场管理等。

三、施工步骤3.1 进场准备搭建施工现场围栏、设置施工标识，确保施工区域安全。

3.2 测量布线根据设计图纸，进行箱涵顶进位置的测量和布线，确定施工的具体范围。

3.3 挖掘箱涵顶进空间利用挖掘机等设备，在箱涵上方挖掘出顶进空间，注意保证挖掘的水平和垂直度。

3.4 安装模板支架根据设计要求，安装好顶进空间的模板支架，确保其稳固和垂直度。

3.5 浇筑混凝土在模板内部浇筑混凝土，同时用振捣机对混凝土进行振捣，确保混凝土的密实度和平整度。

3.6 拆除模板待混凝土充分凝固后，拆除模板，并进行表面修整、处理。

四、施工质量控制4.1 质量验收对穿越省道箱涵顶进的施工质量进行验收，包括混凝土的强度、平整度、坡度等方面。

4.2 安全监测施工期间需对施工现场进行安全监测，确保施工过程的安全性。

五、施工结束及验收5.1 清理整理施工结束后，对施工现场进行清理整理，恢复原状。

5.2 验收验收验收单位对穿越省道箱涵顶进的施工质量进行验收，确认无质量问题后方可结束。

六、结语通过本文的介绍，相信大家对穿越省道箱涵顶进的施工方案有了更清晰的认识。

在实际施工中，必须严格按照设计要求和施工方案执行，确保施工质量和安全性。

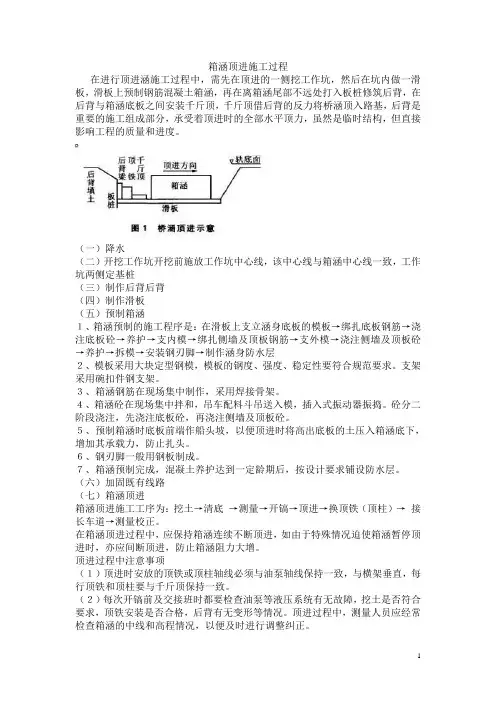

箱涵顶进施工过程在进行顶进涵施工过程中，需先在顶进的一侧挖工作坑，然后在坑内做一滑板，滑板上预制钢筋混凝土箱涵，再在离箱涵尾部不远处打入板桩修筑后背，在后背与箱涵底板之间安装千斤顶，千斤顶借后背的反力将桥涵顶入路基，后背是重要的施工组成部分，承受着顶进时的全部水平顶力，虽然是临时结构，但直接影响工程的质量和进度。

（一）降水（二）开挖工作坑开挖前施放工作坑中心线，该中心线与箱涵中心线一致，工作坑两侧定基桩（三）制作后背后背（四）制作滑板（五）预制箱涵１、箱涵预制的施工程序是：在滑板上支立涵身底板的模板→绑扎底板钢筋→浇注底板砼→养护→支内模→绑扎侧墙及顶板钢筋→支外模→浇注侧墙及顶板砼→养护→拆模→安装钢刃脚→制作涵身防水层２、模板采用大块定型钢模，模板的钢度、强度、稳定性要符合规范要求。

支架采用碗扣件钢支架。

３、箱涵钢筋在现场集中制作，采用焊接骨架。

４、箱涵砼在现场集中拌和，吊车配料斗吊送入模，插入式振动器振捣。

砼分二阶段浇注，先浇注底板砼，再浇注侧墙及顶板砼。

５、预制箱涵时底板前端作船头坡，以便顶进时将高出底板的土压入箱涵底下，增加其承载力，防止扎头。

６、钢刃脚一般用钢板制成。

７、箱涵预制完成，混凝土养护达到一定龄期后，按设计要求铺设防水层。

（六）加固既有线路（七）箱涵顶进箱涵顶进施工工序为：挖土→清底→测量→开镐→顶进→换顶铁（顶柱）→接长车道→测量校正。

在箱涵顶进过程中，应保持箱涵连续不断顶进，如由于特殊情况迫使箱涵暂停顶进时，亦应间断顶进，防止箱涵阻力大增。

顶进过程中注意事项（１）顶进时安放的顶铁或顶柱轴线必须与油泵轴线保持一致，与横架垂直，每行顶铁和顶柱要与千斤顶保持一致。

（２）每次开镐前及交接班时都要检查油泵等液压系统有无故障，挖土是否符合要求，顶铁安装是否合格，后背有无变形等情况。

顶进过程中，测量人员应经常检查箱涵的中线和高程情况，以便及时进行调整纠正。

（３）顶进时中线偏差可用挖土或顶力调整，高程偏差也可用挖土调整。

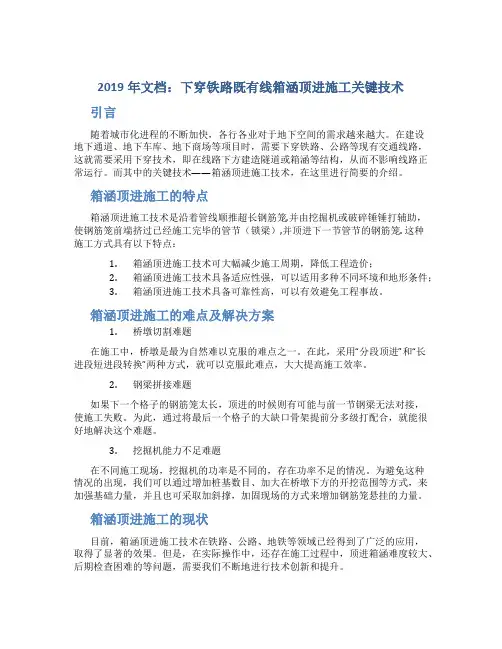

2019年文档：下穿铁路既有线箱涵顶进施工关键技术引言随着城市化进程的不断加快，各行各业对于地下空间的需求越来越大。

在建设地下通道、地下车库、地下商场等项目时，需要下穿铁路、公路等现有交通线路，这就需要采用下穿技术，即在线路下方建造隧道或箱涵等结构，从而不影响线路正常运行。

而其中的关键技术——箱涵顶进施工技术，在这里进行简要的介绍。

箱涵顶进施工的特点箱涵顶进施工技术是沿着管线顺推超长钢筋笼,并由挖掘机或破碎锤锤打辅助，使钢筋笼前端挤过已经施工完毕的管节（锁梁）,并顶进下一节管节的钢筋笼. 这种施工方式具有以下特点：1.箱涵顶进施工技术可大幅减少施工周期，降低工程造价；2.箱涵顶进施工技术具备适应性强，可以适用多种不同环境和地形条件；3.箱涵顶进施工技术具备可靠性高，可以有效避免工程事故。

箱涵顶进施工的难点及解决方案1.桥墩切割难题在施工中，桥墩是最为自然难以克服的难点之一。

在此，采用“分段顶进”和“长进段短进段转换”两种方式，就可以克服此难点，大大提高施工效率。

2.钢梁拼接难题如果下一个格子的钢筋笼太长，顶进的时候则有可能与前一节钢梁无法对接，使施工失败。

为此，通过将最后一个格子的大缺口骨架提前分多级打配合，就能很好地解决这个难题。

3.挖掘机能力不足难题在不同施工现场，挖掘机的功率是不同的，存在功率不足的情况。

为避免这种情况的出现，我们可以通过增加桩基数目、加大在桥墩下方的开挖范围等方式，来加强基础力量，并且也可采取加斜撑，加固现场的方式来增加钢筋笼悬挂的力量。

箱涵顶进施工的现状目前，箱涵顶进施工技术在铁路、公路、地铁等领域已经得到了广泛的应用，取得了显著的效果。

但是，在实际操作中，还存在施工过程中，顶进箱涵难度较大、后期检查困难的等问题，需要我们不断地进行技术创新和提升。

随着我国城市经济不断发展和交通建设的加快，箱涵顶进施工技术将会在更多方面得到应用和提升。

在未来的发展中，我们需要结合实际，不断进行技术革新，提高施工效率、提高工程质量，为我国的城市建设做出更大的贡献。

目录一、工程概况2（一）概述 2 （二）工程地质条件 2 二、施工方案2（一）总体方案 3 （二）各项目的施工工艺及方法 4三、进度计划12四、施工安全控制措施13（一）人身安全13 （二）便梁支座14 （三）便梁养护14 （四）纵移便梁14 （五）箱涵顶进15 （六）线路防护15 （七）装卸便梁安全注意事项15 （八）凿除顶进箱涵前钻孔桩16 五、应急预案16（一）材料设备保障16 （二）人员保障16 （三）技术措施及抢修方案17箱涵顶进施工方案一、工程概况（一）概述本工程位于京沪铁路下K1298+026.4处，与即有京沪铁路夹角15。

11’17”，该工程由四孔箱形框架桥和一孔套涵组成，组合形式为4x9.3m+4.55m并列组成，桥长69.87m，分三段施工（甲段顶进施工，长度为43.53m；乙段、丙段现浇施工，长度分别为18 m和8.3m），工作坑在铁路南侧，箱涵编号从南京向上海方向依次为甲1、甲2、甲3、甲4、甲t。

先顶进上海方向套涵，然后顶进甲4箱涵，再顶进甲1箱涵，最后顶进中间两孔甲2、甲3箱涵。

本工程共需5孔D24便梁和3孔D16便梁，施工区域内京沪铁路上、下行线间距为4.85m，铁路线路为直线段，满足便梁架设要求。

（二）工程地质条件1、地基土构成与特征根据设计文件提供的现场勘测资料，各土层自上而下描述如下：①层填土,杂色，松散。

层厚0.6～1.6m。

②层粘土,软～硬状，含铁锈斑点,层厚4.4～5.2m, σ0＝180KPa。

③层粉质粘土,褐黄～灰色，软塑状,中等压缩性, 层厚7.2～8.0m,σ0＝110KPa。

④1层粉土,灰绿～褐黄色，硬塑状,夹少量粉性土, 中等压缩性,σ0＝200KPa。

④夹层粉土, 褐黄～草黄色，饱和,稍～中密,夹粘性土,呈透镜体状,σ0＝100Kpa④2 层粘土, 褐灰～灰色，软塑状,夹少量粉性土,中等压缩性,厚度2.1～3.7m左右,σ0＝100KPa④3 层粘土, 暗绿～灰褐,软～硬塑状, 中等压缩性,σ0＝190KPa。

箱涵顶进工艺流程口诀（最新版）目录1.箱涵顶进施工的概述2.箱涵顶进施工的流程3.箱涵顶进施工的工艺4.箱涵顶进施工的注意事项5.箱涵顶进施工的优点正文一、箱涵顶进施工的概述箱涵顶进施工是一种在道路、桥梁、隧道等工程中常用的施工方法，主要是通过顶进设备将预制的箱涵构件逐节推进到设计位置，然后进行拼接，形成一个完整的箱涵结构。

这种方法具有施工速度快、工程质量好、对周边环境影响小等优点，因此在我国基础设施建设中得到了广泛应用。

二、箱涵顶进施工的流程箱涵顶进施工的流程主要分为以下几个步骤：1.施工准备：包括对涵洞基础进行验收、测量放样、设备检查、原材料检验等。

2.基坑开挖：采用机械开挖，开挖前要做好防排水措施，及时对坑壁进行防护。

3.涵洞基础施工：采用模筑法施工涵洞基础。

4.涵身分节施工：采用箱涵涵身分节段模筑法间隔施工。

5.翼墙、端墙、帽石施工：采用组合大型钢模板一次安装，整体浇注混凝土。

6.防水施工：涵洞主体施工完成后，人工铺设防水层。

7.基坑回填：分层对称回填，涵身附件 2m 范围内回填土宜采用小型夯机夯实。

8.出入口铺砌：出入口铺砌的尺寸、强度、砌体厚度不小于设计值。

9.附属及其它：涵洞主体施工完成后，及时施工排水沟和道路引入工程。

三、箱涵顶进施工的工艺箱涵顶进施工的工艺主要包括以下几个方面：1.顶进设备的安装：顶进设备是箱涵顶进施工的关键设备，其安装位置和精度直接影响到施工的质量和进度。

2.箱涵构件的预制：预制构件的质量和尺寸直接影响到施工的效率和质量。

3.箱涵构件的拼接：拼接时要保证构件之间的连接牢固，接口处的防水处理要做好。

4.防水施工：防水施工是保证箱涵结构使用寿命和性能的关键环节，要做好防水层的施工。

四、箱涵顶进施工的注意事项1.施工前要进行充分的安全、技术交底，确保施工人员熟悉施工流程和安全规程。

2.施工过程中要严格控制施工质量，做好每一个环节的检查和验收。

3.施工现场要整洁有序，做好施工材料的堆放和保管。

箱涵顶进施工方案一、箱涵顶进的施工流程箱涵顶进采用钢筋混凝土箱涵顶进工法施工地下通道，其原理是在基坑内滑板上预制箱涵，采用油压千斤顶顶推箱涵，将箱涵从地下穿越。

基坑围护及开挖→滑板制作→箱涵浇注→顶进后靠施工及千斤顶安装二、工作基坑施工作为隔离层。

滑板及工作坑详见图3、4。

图3滑板及工作坑平面图图4滑板及工作坑1─1断面图底板的施工步骤为：1、修整、夯实基坑底，如坑底地基承载力不足，拟采取基底换填等加固措施；2、铺碎石垫层并压实；3、绑扎后背梁、锚梁、滑板钢筋及予埋钢板、导向墩；4、灌注混凝土；5、顶面干燥后，浇一层3mm厚的滑石粉浆（机油:滑石粉=3:7）6、铺塑料底板隔离层。

滑板顶面沿顶进方向做成1%的仰坡，滑板顶面平整度不大于5mm/2m。

2.4后背修筑后背是在箱涵顶进中藉以抗衡顶进反力的临时构筑物，要有足够的强度、刚度和稳定性，充分（宽）的C15后箱涵可采用单节浇注或分节浇注。

箱涵是在工作坑滑板润滑隔离层上进行预制。

首先要进行测量放线，使箱身中心线、工作坑底板中心线和顶进桥位的中心线三者均在一直线上。

箱身预制的施工程序是：安设底板模→绑扎底板钢筋→灌注底板混凝土养护→安内模绑扎侧墙及顶钢筋→安外模→灌注侧墙及顶板混凝土→养护箱身防水层施作模板采用P3015钢模板。

内模支撑采用型钢排架，如图5所示，斜撑、横撑、立柱用I12工字钢，纵向间距1.5m，边墙立档与顶梁用I14槽钢，纵向间距1.5m，立柱横向间距1.5m，横撑竖向间距2m，横撑、斜撑与立柱间用螺栓连合，立柱在纵向用L125×80角钢焊接牢固。

为避免浇筑侧墙混凝土的施工缝，边墙外模用插模法：将工字钢的下端利用底板侧面的预埋螺栓固定，上端用钢筋拉杆对拉，在两工字钢之间插入外模，随着混凝土的逐渐浇筑上升外模亦不断接高，如图5所示。

插模施工模板缝垫湿水泥袋三层，以制止漏浆，因墙体较厚，操作人员须加强振捣，避免漏振。

混凝土采用合理的级配和较低的水灰比。

13。

6 顶进涵施工工艺标准13.6。

1工艺概述顶进涵一般为既有道路下立交，采用预制钢筋混凝土箱涵顶进施工，其原理是在基坑内滑板上面预制箱涵，利用液压千斤顶顶动箱涵向前挺进,到达设计的位置，然后在箱涵前后两端连接引道。

顶进涵顶进工艺侧立面见图13.6。

1。

图13.6.1 顶进涵顶进工艺侧立面图13.6。

2作业内容顶进涵施工主要作业内容有：工作坑开挖、滑板制作、涵身预制、支撑便梁施工、顶进作业、出入口端翼墙施工、线路恢复等。

13.6.3质量标准及验收方法1、顶进涵各部位偏差及检验方法应符合表13.6。

3—1的规定，混凝土和砂浆强度应符合设计要求.防水层允许偏差及检验方法应符合表13。

6.3—2的规定。

2、涵身直顺,顶板平直,混凝土表面平整坚实，无蜂窝、麻面。

3、进、出口顺接合理，整洁美观。

防水层类型应符合设计要求，应具备防水、耐久、粘结牢固和必要的弹韧性,应按铁道部现行桥涵施工标准的有关规定施工.13。

6.4工艺流程图顶进涵施工工艺流程见图13。

6.4：出入口端翼墙施工恢复线路连接道路施工准备测量放样工作坑开挖滑板制作涵身预制支撑便梁施工顶进作业材料准备图13.6.4 顶进涵施工工艺流程图13.6.5工序步骤及质量控制说明一、施工准备 1.技术准备⑴认真阅读和审核设计图纸及相关设计要求，熟悉并分析施工现场地质资料及水文情况，调查了解季节和地下水位的关系。

⑵编制顶进涵单项施工方案，对开挖超过2m 的工作坑，应编制安全专项施工组织设计及应急预案，对开挖超过5m 的工作坑,应组织相关专家进行方案的评审后实施。

⑶做好相关施工技术交底，并向作业人员进行技术交底和相关知识的培训教育。

⑷测量放样：平整场地后，粗测工作坑的平面位置。

⑸工作坑开挖前认真阅读设计提供的地质资料及水文状况,掌握地下常水位及施工水位情况。

⑹调查开挖区域及周边地下管线分布情况,对影响施工的管线做好改移和保护方案,重要管线需提前向有关部门提报施工方案并取得批复。

铁路工程箱涵顶进施工关键要素1适当调整箱涵的方向在正常情况下，在箱涵的顶进阶段，箱涵本身是非常容易出现位置偏移的，可使用导向墩进行方向的调整，并需要安排专门的施工人员转换导向墩的枕木，每进行一次箱涵的顶进就需要进行一次调整。

此外，还可利用支点当作导向梁使用，它可使用箱涵外侧和支点之间增设枕木来调整箱涵的方向。

最终当箱涵进入土体后，挖土的位置要准确，保证箱涵顶进的方向与箱涵本身的方向相一致。

2制订有效的箱涵洞口止水方案箱涵洞口的止水方案主要有接收井和出始发井两个部分的止水设置，其在钢筋混凝土的工作井的墙面上都会预留洞口。

这种做法的优势在于取消了洞口的加固工程，并应用型钢封门，洞门内再使用橡胶帘布板来加堵漏泥浆从而形成密封的止水装置。

3采取适当减小阻力的措施在铁路工程箱涵顶进施工中，为使顶进施工能够顺利进行，需要采取减少土体摩擦力的措施，一般使用泥浆灌注的方式进行。

在顶管设备的空隙部位预先预留注浆孔，这样可顺利通过注浆孔灌注泥浆。

箱涵顶进施工完成后，应立即回填土料，防止出现土体松软、甚至塌方等工程事故。

4避免箱涵扎头的情况箱涵顶进施工作业中，很容易发生扎头的不利情况。

主要原因是在于铁路箱涵在开始进行顶进施工时，一般沿着地面向前推进，这样顶进设备就会直接推在箱涵洞口的底部，在进行施工时，顶进设备的推力就容易造成底部土壤出现裂缝，从而导致顶进设备扎进土壤的情况。

所以为了避免扎头这种不利情况的发生，我们应该采取相应的措施。

一方面，应加强顶进设备的观测，做好预防，一旦出现偏差，要及时采取措施纠正顶进的方向。

另一方面，可以在人工挖土作业时，在箱涵洞口的底部留一定厚度的土体，以保证顶进设备在施工时，不会直接作用在土体底部，可有效的避免扎头情况的发生。

箱涵顶进施工方案箱涵是一种常见的桥梁结构，在桥梁施工中扮演着重要的角色。

而箱涵顶进施工是箱涵施工中的一种关键工序，本文将介绍箱涵顶进施工的主要方案及注意事项。

一、方案概述箱涵顶进施工是指在已经建立的箱涵底部基础上，逐步往上推进箱涵的上部结构的过程。

一般来说，箱涵顶进施工包括以下几个关键步骤：1.准备工作：包括施工区域清理、场地平整以及施工设备的调试等。

2.箱涵顶板施工：在箱涵的底部基础上施工箱涵的顶部结构，通常采用预制构件，通过吊装等方式逐步完成箱涵的上部结构。

3.推进施工：将已经施工完成的顶板结构逐步向箱涵的对端推进，一般通过液压千斤顶等设备推进。

4.封底固结：当箱涵的顶板结构推进至末端后，进行封底固结，确保整个箱涵结构的完整性和稳定性。

二、施工方案箱涵顶进施工方案是根据具体的工程情况而定，一般需要进行详细的施工方案设计和论证。

以下是常见的箱涵顶进施工方案：•常规箱涵顶进：采用传统的预制构件和箱涵推进设备，逐步推进顶板结构，较为常见且成熟。

•快速箱涵顶进：采用专业化设计和设备，加快顶板结构的施工速度，提高效率。

•特殊情况箱涵顶进：针对特殊地质、结构情况设计的施工方案，例如软土地质、大跨度箱涵等。

三、注意事项在进行箱涵顶进施工时，需要重点注意以下几个方面：1.安全第一：施工现场安全是首要考虑的因素，严格执行相关安全规定，确保施工人员安全。

2.质量控制：施工过程中严格按照设计要求进行施工，保证箱涵结构的质量。

3.施工进度：合理安排施工顺序和进度，确保施工的高效进行。

4.监控和检测：施工过程中定期进行监控和检测，及时发现并处理问题。

四、结论箱涵顶进施工是桥梁施工中的重要环节，正确的施工方案和严格的施工管理是确保施工质量和安全的关键。

以上是关于箱涵顶进施工方案的介绍，希望对相关人员有所帮助。

以上内容仅作参考，具体施工时应根据实际情况进行调整和优化。
