新能源汽车电动空调使用维修手册

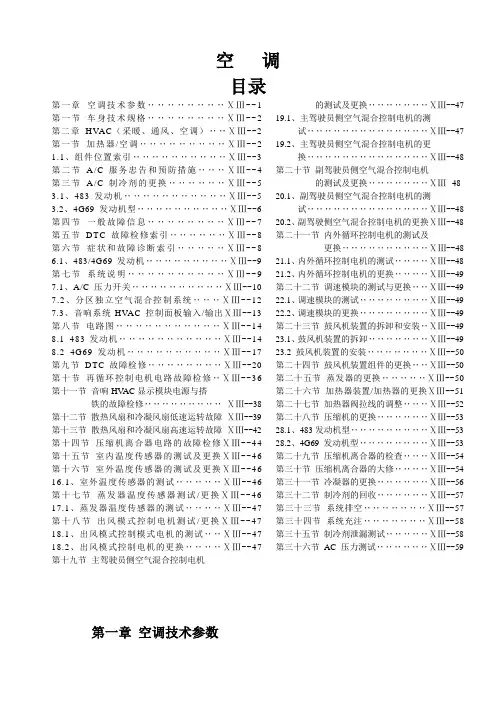

空调目录第一章空调技术参数‥‥‥‥‥‥‥‥ⅩⅢ--1 第一节车身技术规格‥‥‥‥‥‥‥‥ⅩⅢ--2 第二章HVAC（采暖、通风、空调）‥‥ⅩⅢ--2 第一节加热器/空调‥‥‥‥‥‥‥‥‥ⅩⅢ--2 1.1、组件位置索引‥‥‥‥‥‥‥‥‥‥ⅩⅢ--3 第二节A/C服务忠告和预防措施‥‥‥ⅩⅢ--4 第三节A/C制冷剂的更换‥‥‥‥‥‥ⅩⅢ--5 3.1、483发动机‥‥‥‥‥‥‥‥‥‥‥ⅩⅢ--5 3.2、4G69发动机型‥‥‥‥‥‥‥‥‥‥ⅩⅢ--6 第四节一般故障信息‥‥‥‥‥‥‥‥ⅩⅢ--7 第五节DTC故障检修索引‥‥‥‥‥‥ⅩⅢ--8 第六节症状和故障诊断索引‥‥‥‥‥ⅩⅢ--8 6.1、483/4G69发动机‥‥‥‥‥‥‥‥‥ⅩⅢ--9 第七节系统说明‥‥‥‥‥‥‥‥‥‥ⅩⅢ--9 7.1、A/C压力开关‥‥‥‥‥‥‥‥‥‥ⅩⅢ--10 7.2、分区独立空气混合控制系统‥‥‥ⅩⅢ--12 7.3、音响系统-HVAC控制面板输入/输出ⅩⅢ--13 第八节电路图‥‥‥‥‥‥‥‥‥‥‥ⅩⅢ--14 8.1 483发动机‥‥‥‥‥‥‥‥‥‥‥ⅩⅢ--14 8.2 4G69发动机‥‥‥‥‥‥‥‥‥‥ⅩⅢ--17 第九节DTC故障检修‥‥‥‥‥‥‥‥ⅩⅢ--20 第十节再循环控制电机电路故障检修‥ⅩⅢ--36 第十一节音响-HV AC显示模块电源与搭铁的故障检修‥‥‥‥‥‥‥‥‥ⅩⅢ--38 第十二节散热风扇和冷凝风扇低速运转故障ⅩⅢ--39 第十三节散热风扇和冷凝风扇高速运转故障ⅩⅢ--42 第十四节压缩机离合器电路的故障检修ⅩⅢ--44 第十五节室内温度传感器的测试及更换ⅩⅢ--46 第十六节室外温度传感器的测试及更换ⅩⅢ--46 16.1、室外温度传感器的测试‥‥‥‥‥ⅩⅢ--46 第十七节蒸发器温度传感器测试/更换ⅩⅢ--46 17.1、蒸发器温度传感器的测试‥‥‥‥ⅩⅢ--47 第十八节出风模式控制电机测试/更换ⅩⅢ--47 18.1、出风模式控制模式电机的测试‥‥ⅩⅢ--47 18.2、出风模式控制电机的更换‥‥‥‥ⅩⅢ--47 第十九节主驾驶员侧空气混合控制电机的测试及更换‥‥‥‥‥‥‥ⅩⅢ--47 19.1、主驾驶员侧空气混合控制电机的测试‥‥‥‥‥‥‥‥‥‥‥‥‥‥ⅩⅢ--47 19.2、主驾驶员侧空气混合控制电机的更换‥‥‥‥‥‥‥‥‥‥‥‥‥‥ⅩⅢ--48 第二十节副驾驶员侧空气混合控制电机的测试及更换‥‥‥‥‥‥‥ⅩⅢ--48 20.1、副驾驶员侧空气混合控制电机的测试‥‥‥‥‥‥‥‥‥‥‥‥‥‥ⅩⅢ--48 20.2、副驾驶侧空气混合控制电机的更换ⅩⅢ--48 第二十一节内外循环控制电机的测试及更换‥‥‥‥‥‥‥‥‥‥ⅩⅢ--48 21.1、内外循环控制电机的测试‥‥‥‥ⅩⅢ--48 21.2、内外循环控制电机的更换‥‥‥‥ⅩⅢ--49 第二十二节调速模块的测试与更换‥‥ⅩⅢ--49 22.1、调速模块的测试‥‥‥‥‥‥‥‥ⅩⅢ--49 22.2、调速模块的更换‥‥‥‥‥‥‥‥ⅩⅢ--49 第二十三节鼓风机装置的拆卸和安装‥ⅩⅢ--49 23.1、鼓风机装置的拆卸‥‥‥‥‥‥‥ⅩⅢ--49 23.2 鼓风机装置的安装‥‥‥‥‥‥‥ⅩⅢ--50 第二十四节鼓风机装置组件的更换‥‥ⅩⅢ--50 第二十五节蒸发器的更换‥‥‥‥‥ⅩⅢ--50 第二十六节加热器装置/加热器的更换ⅩⅢ--51 第二十七节加热器阀拉线的调整‥‥‥ⅩⅢ--52 第二十八节压缩机的更换‥‥‥‥‥‥ⅩⅢ--53 28.1、483发动机型‥‥‥‥‥‥‥‥‥ⅩⅢ--53 28.2、4G69发动机型‥‥‥‥‥‥‥‥ⅩⅢ--53 第二十九节压缩机离合器的检查‥‥‥ⅩⅢ--54 第三十节压缩机离合器的大修‥‥‥‥ⅩⅢ--54 第三十一节冷凝器的更换‥‥‥‥‥‥ⅩⅢ--56 第三十二节制冷剂的回收‥‥‥‥‥‥ⅩⅢ--57 第三十三节系统排空‥‥‥‥‥‥‥ⅩⅢ--57 第三十四节系统充注‥‥‥‥‥‥‥ⅩⅢ--58 第三十五节制冷剂泄漏测试‥‥‥‥‥ⅩⅢ--58 第三十六节AC压力测试‥‥‥‥‥‥ⅩⅢ--59第一章空调技术参数第一节车身技术规格第二章 HVAC（采暖、通风、空调）第一节加热器/空调1.1 组件位置索引483/4G69发动机型图1-1图1-2冷凝器储液干燥器压缩机视液镜 检修阀 (低压侧)检修阀 (高压侧) 蒸发器芯体鼓风机装置调速模块控制面板图1-3第二节 A/C服务忠告和预防措施压缩机空气与R-134a制冷剂混合形成易燃蒸汽。

新能源汽车维修保养手册一、电池组与电机维护1.电池组检查：检查电池组外观，确保无破损、无渗漏现象；检查电池连接线路，确保无松动、无腐蚀。

2.电池组清洁：定期清理电池组表面污垢，保持清洁，防止腐蚀。

3.电池组更换：如电池组出现故障或损坏，及时进行更换。

4.电机检查：检查电机外观，确保无破损、无渗漏现象；检查电机连接线路，确保无松动、无腐蚀。

5.电机维护：根据需要更换电机润滑油，保持良好运行状态。

二、充电系统检查1.充电口检查：检查充电口外观，确保无破损、无渗漏现象；检查充电口连接线路，确保无松动。

2.充电设备检查：检查充电设备是否完好，无损坏；检查充电设备连接线是否完好，无破损。

3.充电过程检查：检查充电过程中是否出现异常声音或气味；检查充电后电池组温度是否正常。

三、底盘检查调整1.底盘部件紧固：检查底盘各部件紧固件，确保无松动。

2.底盘部件润滑：定期对底盘各部件进行润滑，保证运行顺畅。

3.底盘损伤修复：如底盘出现损伤，及时进行修复。

四、刹车系统维护1.刹车片检查：检查刹车片磨损情况，如磨损严重及时更换。

2.刹车油检查：检查刹车油液面高度，如不足及时补充。

3.刹车系统清洁：定期清理刹车系统表面污垢，保持清洁。

五、空调系统维护1.空调滤清器清洁或更换：定期清洁或更换空调滤清器，保证空气质量。

2.制冷剂检查：检查制冷剂压力是否正常，如不正常及时调整。

3.空调系统除菌：定期对空调系统进行除菌处理，保证空气清新。

六、动力系统维护1.动力电池组性能测试：定期对动力电池组进行性能测试，确保电池组性能正常。

2.电动机性能测试：定期对电动机进行性能测试，确保电动机性能正常。

3.动力系统软件更新：根据厂家提供的信息，定期对动力系统软件进行更新。

4.动力系统硬件维护：根据需要进行硬件维护，如更换磨损件等。

七、控制系统检查1.控制电脑软件更新：根据厂家提供的信息，定期对控制电脑软件进行更新。

2.控制电路检查：检查控制电路各部件连接是否良好，无松动、无腐蚀。

新能源汽车空调电动压缩机的故障诊断与维修随着环保意识的增强和汽车行业的发展，新能源汽车逐渐成为人们购车的首选。

而新能源汽车中的空调系统作为为乘客提供舒适驾乘环境的重要设备之一，其中的关键部件电动压缩机的故障诊断与维修显得尤为重要。

一、新能源汽车空调电动压缩机的工作原理新能源汽车空调电动压缩机是将低温低压气体吸入，通过压缩使其温度和压力升高，然后将高温高压气体排出，从而产生制冷效果。

电动压缩机的工作原理与传统汽车中的机械压缩机基本相同，但其主要通过电动机来驱动压缩机的工作。

二、新能源汽车空调电动压缩机的常见故障1. 电动压缩机电机故障：电动压缩机的电机是驱动整个压缩机工作的关键，一旦电机出现故障，将会导致压缩机无法正常工作。

常见故障包括电机线圈短路、断路、电机绝缘损坏等。

2. 电动压缩机内部泄漏：由于电动压缩机长时间使用或制造过程中存在质量问题，可能会导致内部的密封件破损或松动，从而引起制冷剂泄漏。

泄漏的制冷剂会导致制冷效果下降甚至完全失效。

3. 电动压缩机磨损：长期使用会导致电动压缩机内部磨损，尤其是摩擦部位（如活塞、连杆、曲轴等），磨损加剧会导致压缩机工作不稳定，噪音增加，并且可能出现渗漏。

三、新能源汽车空调电动压缩机故障的诊断方法1. 观察压缩机工作状态：通过仪表盘上的指示灯或显示屏，观察电动压缩机的运行状态，包括是否有异常噪音、振动、制冷效果是否正常等，这可以初步判断是否存在故障。

2. 使用故障诊断仪：通过连接到车辆的故障诊断接口，读取电动压缩机及其相关传感器的数据，如电机转速、温度传感器数据等，从而判断电动压缩机是否存在故障。

3. 监测制冷剂压力：使用专用的压力传感器监测制冷剂的高低压值，如果压力值偏高或偏低，可能说明电动压缩机存在问题。

四、新能源汽车空调电动压缩机故障的维修方法1. 更换电动压缩机：如果电动压缩机的电机出现故障，通常需要更换整个电动压缩机。

在更换之前，需要确保新电动压缩机的型号和参数与原压缩机匹配，避免不必要的兼容问题。

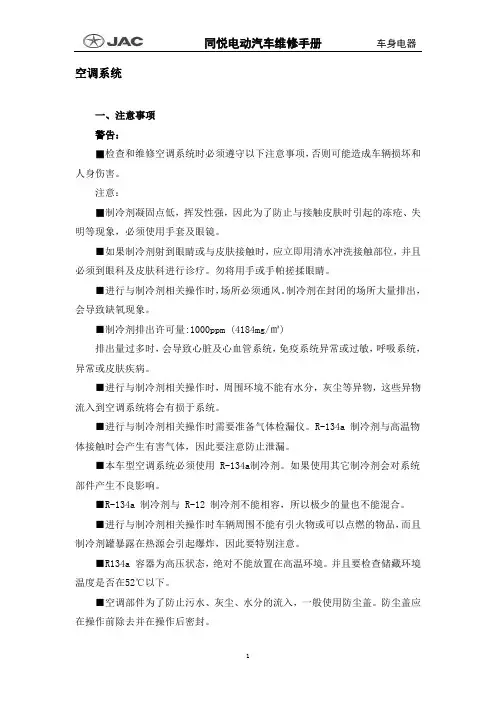

空调系统一、注意事项警告：■检查和维修空调系统时必须遵守以下注意事项，否则可能造成车辆损坏和人身伤害。

注意：■制冷剂凝固点低，挥发性强，因此为了防止与接触皮肤时引起的冻疮、失明等现象，必须使用手套及眼镜。

■如果制冷剂射到眼睛或与皮肤接触时，应立即用清水冲洗接触部位，并且必须到眼科及皮肤科进行诊疗。

勿将用手或手帕搓揉眼睛。

■进行与制冷剂相关操作时，场所必须通风。

制冷剂在封闭的场所大量排出，会导致缺氧现象。

■制冷剂排出许可量:1000ppm (4184mg/㎡)排出量过多时，会导致心脏及心血管系统，免疫系统异常或过敏，呼吸系统，异常或皮肤疾病。

■进行与制冷剂相关操作时，周围环境不能有水分，灰尘等异物，这些异物流入到空调系统将会有损于系统。

■进行与制冷剂相关操作时需要准备气体检漏仪。

R-134a 制冷剂与高温物体接触时会产生有害气体，因此要注意防止泄漏。

■本车型空调系统必须使用 R-134a制冷剂。

如果使用其它制冷剂会对系统部件产生不良影响。

■R-134a 制冷剂与 R-12 制冷剂不能相容，所以极少的量也不能混合。

■进行与制冷剂相关操作时车辆周围不能有引火物或可以点燃的物品，而且制冷剂罐暴露在热源会引起爆炸，因此要特别注意。

■R134a 容器为高压状态，绝对不能放置在高温环境。

并且要检查储藏环境温度是否在52℃以下。

■空调部件为了防止污水、灰尘、水分的流入，一般使用防尘盖。

防尘盖应在操作前除去并在操作后密封。

■与R-134a 适用的合成油（PAG）冷冻油比R-12 更易于吸收水分，吸收率比矿物油（MINERAL）冷冻油高10倍。

水分过多时影响到压缩机、润滑功能及耐久性。

■湿气对空调的影响极坏，因此最好避免雨天操作。

■空调系统拆卸后再安装时必须在“O”形环涂冷冻油，特别是螺丝型连接部位先手动安装后再用两把扳手组装。

■组装法兰式连接部位时应轻推管图1.2.001路的同时连接螺母和螺栓。

■空调安装时, 使用规定以上的扭矩组装或者“O”形环夹住时，会导致制冷剂泄漏现象，因此要按照规定扭矩操作。

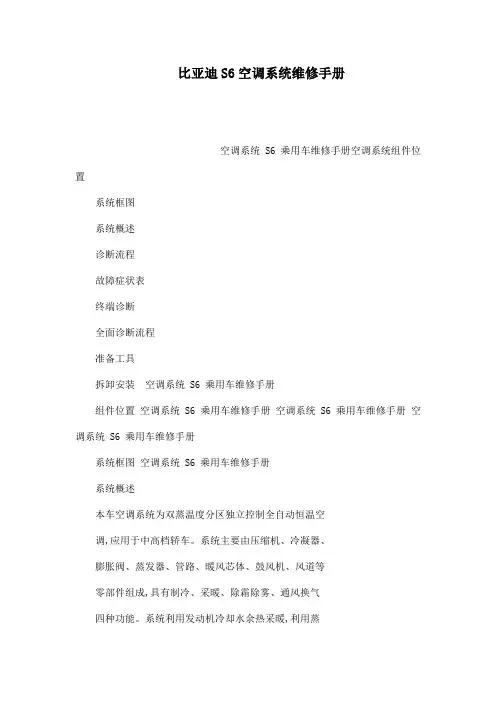

比亚迪S6空调系统维修手册空调系统 S6 乘用车维修手册空调系统组件位置系统框图系统概述诊断流程故障症状表终端诊断全面诊断流程准备工具拆卸安装空调系统 S6 乘用车维修手册组件位置空调系统 S6 乘用车维修手册空调系统 S6 乘用车维修手册空调系统 S6 乘用车维修手册系统框图空调系统 S6 乘用车维修手册系统概述本车空调系统为双蒸温度分区独立控制全自动恒温空调,应用于中高档轿车。

系统主要由压缩机、冷凝器、膨胀阀、蒸发器、管路、暖风芯体、鼓风机、风道等零部件组成,具有制冷、采暖、除霜除雾、通风换气四种功能。

系统利用发动机冷却水余热采暖,利用蒸汽压缩式制冷循环制冷,制冷剂为 R134a,控制方式为温度可独立分区的自动控制。

空调箱体上的空气循环风门、冷暖混合风门、送风模式风门及独立分区风门均由电机驱动,鼓风机风速七档可调,送风方向五种可选,新风进气方式有内循环和外循环二种。

制冷系统原理:由空调驱动器驱动的一体化压缩机将气态的制冷剂从蒸发器中抽出,并将其压入冷凝器。

高压气态制冷剂经冷凝器时液化而进行热交换(释放热量),热量被车外的空气带走。

高压液态的制冷剂经膨胀阀的节流作用而降压,低压液态制冷剂在蒸发器中气化而进行热交换(吸收热量),蒸发器附近被冷却了的空气通过鼓风机吹入车厢。

气态的制冷剂又被压缩机抽走,泵入冷凝器,如此使制冷剂进行封闭的循环流动,不断地将车厢内的热量排到车外,使车厢内的气温降至适宜的温度。

供暖系统原理:供暖系统采用水暖式供热,其热源是发动机的冷却液。

空调系统 S6 乘用车维修手册供暖系统主要由热交换器、冷却液管路及鼓风机、导风管、下风道及控制机构等组成。

供暖暖风机组的壳体与蒸发器壳体制成一体,鼓风机和风道等与制冷系统共用。

发动机工作时,被发动机气缸燃烧高温加热的冷却液在发动机冷却系统水泵的作用下,经进水管进入热交换器,通过鼓风机吹出的空气将冷却液散发出的热量送到车厢内或风窗玻璃,用以提高车厢内温度和除霜。

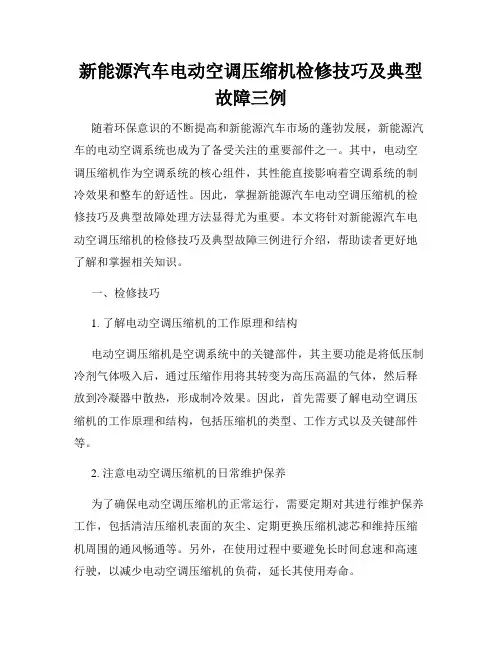

新能源汽车电动空调压缩机检修技巧及典型故障三例随着环保意识的不断提高和新能源汽车市场的蓬勃发展，新能源汽车的电动空调系统也成为了备受关注的重要部件之一。

其中，电动空调压缩机作为空调系统的核心组件，其性能直接影响着空调系统的制冷效果和整车的舒适性。

因此，掌握新能源汽车电动空调压缩机的检修技巧及典型故障处理方法显得尤为重要。

本文将针对新能源汽车电动空调压缩机的检修技巧及典型故障三例进行介绍，帮助读者更好地了解和掌握相关知识。

一、检修技巧1. 了解电动空调压缩机的工作原理和结构电动空调压缩机是空调系统中的关键部件，其主要功能是将低压制冷剂气体吸入后，通过压缩作用将其转变为高压高温的气体，然后释放到冷凝器中散热，形成制冷效果。

因此，首先需要了解电动空调压缩机的工作原理和结构，包括压缩机的类型、工作方式以及关键部件等。

2. 注意电动空调压缩机的日常维护保养为了确保电动空调压缩机的正常运行，需要定期对其进行维护保养工作，包括清洁压缩机表面的灰尘、定期更换压缩机滤芯和维持压缩机周围的通风畅通等。

另外，在使用过程中要避免长时间怠速和高速行驶，以减少电动空调压缩机的负荷，延长其使用寿命。

3. 掌握电动空调压缩机的常见故障排查方法在日常使用过程中，电动空调压缩机可能会出现一些常见故障，如制冷效果不佳、异常噪音和漏油等。

对于这些故障，需要及时排查并采取相应的修复措施。

例如，当压缩机制冷效果不佳时，可以检查制冷剂是否充足、清洗冷凝器散热片等；当出现异常噪音时，需要检查压缩机是否松动或损坏，及时更换维修。

二、典型故障三例1. 制冷效果不佳当电动空调系统制冷效果不佳时，首先需要检查制冷剂是否充足。

如果制冷剂不足，可以通过添加制冷剂来解决问题；若制冷剂充足，则可能是由于电动空调压缩机内部积碳或散热器堵塞导致制冷效果不佳。

此时，建议清洗压缩机内部零部件和冷凝器，以提高制冷效果。

2. 异常噪音如果电动空调压缩机发出异常噪音，最常见的原因是由于压缩机内部零部件磨损或松动所致。

◆文/福建省陈育彬技能大师工作室 陈育彬新能源汽车电动空调压缩机检修技巧及典型故障三例目前许多新能源汽车(本文主要指混合动力汽车和纯电动汽车)安装了带高压电驱动控制的空调压缩机，在实际维修过程中通常会遇到空调压缩机不工作的情况。

由于许多维修人员对高压系统控制的电动空调压缩机原理不了解，又缺乏实际的维修经验，导致无法准确快速地排除电动空调压缩机不工作的故障。

笔者曾在本刊2019年第3期《2010款奔驰S400混合动力无法启动》、2021年第6期《2014款宝马i3电动空调不工作》中，详细介绍了与电动空调压缩机有关的案例。

这两个案例有个共同特点：诊断仪器能够读取到“绝缘电阻值超出允许范围之外的绝缘故障”的故障码，但并没有明确指出哪一个部件的绝缘电阻过大，因而需要采用排除法逐一检查绝缘电阻值，或通过诊断仪器读取数据流，或使用绝缘测试仪测量各高压部件的绝缘电阻值。

前一个案例是由于电动空调压缩机绝缘电阻值间歇性不良导致奔驰S400混合动力无法启动；后一个案例由是由于电动空调压缩机受到外力碰撞后，导致EME电机电子单元内部的空调高压熔丝熔断。

感兴趣的技师们可以认真看一下以上两个案例。

本文将专题分享常见新能源车型电动空调压缩机的检修技巧，供业内同行学习参考。

一、电动空调压缩机的结构与工作原理与传统汽车空调有较大不同，新能源汽车空调由压缩机内部的电机驱动，而不是发动机皮带驱动。

电动空调压缩机一般固定在驱动电机旁边的底盘支架上，目的是为了近距离从高压配电箱中获得高压电源，以减少高压线束的长度。

一般在电动空调压缩机上集成有压缩机控制器(内部包含逆变器)，能够将高电压车载电气系统的300~600V直流电压(不同车型的额定电压有所不同，早期奔驰S400混合动力的高压电池电压为126V)转换为交流电压，并将其供至压缩机内部的三相电动机。

电动压缩机上布置有高压插头和低压插头，压缩机本体上安装有制冷剂循环的高、低压管路。

如图1所示，电动空调压缩机包括三个主要部件：①压缩机控制器(包含逆变器)，可将高压直流电转换为交流电压，驱动三相电动机运转，同时压缩机控制器通过CAN总线或LIN总线与其他控制单元通信，接收压缩机运转的指令；②三相电动机，用于驱动涡旋式压缩机；③压缩机，目图2 电动涡旋式压缩机图1 奔驰S400电动空调压缩机1-压缩机控制器(内含逆变器)；2-三相电机；3-涡旋式压缩机。
