电力电子器件大全及使用方法详解一、二极管二极管是一种常见的电力电子器件，它可以实现电流的整流功能。
二极管具有单向导电性，即只有当正向电压施加在二极管上时，电流才能够流过二极管。
二极管常用于交流电转直流电的整流电路中。
使用方法：将二极管的正极连接到正电压，负极连接到负电压即可。
需要注意的是，二极管具有正向电压降(Vf)，在正向导通状态下会有一定的电压降，需要根据实际需求选择合适的二极管。
二、晶闸管晶闸管是一种可控硅器件，具有正向导通和反向封锁两种状态。
晶闸管通过控制门极电流来实现正向导通状态，控制门极电流为零时处于反向封锁状态。
晶闸管常用于高功率电流的开关和整流电路中。
使用方法：将晶闸管的端子正确连接，再通过控制晶闸管的门极电流来控制其导通和封锁状态。
在选择晶闸管时，需要考虑其额定电压和额定电流是否满足实际需求。
三、功率场效应管(MOSFET)功率场效应管是一种电压控制的开关器件，具有低导通电阻、快速开关速度和高电压容忍等优点。
功率MOSFET广泛应用于直流-直流转换器、交流-直流变换器和电源开关等电力电子领域。
使用方法：将功率MOSFET的源极与负极连接，漏极与负载连接，控制其栅极电压来控制其导通和截止状态。
在选择功率MOSFET时，需要考虑其额定电压、额定电流和导通电阻等参数是否满足实际需求。
四、IGBTIGBT（Insulated Gate Bipolar Transistor）是一种中压、大功率的开关器件，它具有MOSFET和晶闸管的优点。
IGBT可以实现高压和高电流的控制，广泛应用于电力电子变换器、交流调速器和逆变器等领域。
使用方法：将IGBT的集电极与源极连接，发射极与负载连接，通过控制栅极电压来控制IGBT的导通和截止状态。
在选择IGBT时，需要考虑其额定电压、额定电流和导通电阻等参数是否满足实际需求。
总结：电力电子器件包括二极管、晶闸管、功率MOSFET和IGBT等，它们在电力电子领域中具有重要的应用。
电力系统中的电力电子器件及其应用在当今高度依赖电力的社会中，电力系统的稳定运行和高效发展至关重要。
电力电子器件作为电力系统中的关键组成部分，正发挥着日益重要的作用。
它们的出现和应用，为电力系统的优化、控制和能源转换带来了革命性的变化。
电力电子器件是一种能够对电能进行高效控制和转换的半导体器件。
常见的电力电子器件包括二极管、晶闸管、晶体管（如 MOSFET 和IGBT）等。
这些器件具有不同的特性和性能，适用于各种不同的电力系统应用场景。
二极管是最简单的电力电子器件之一，它只允许电流单向通过。
在电力系统中，二极管常用于整流电路，将交流电转换为直流电。
例如，在电源适配器中，二极管将交流市电整流为直流电，为电子设备提供稳定的电源。
晶闸管则是一种具有可控导通特性的器件。
通过施加合适的触发信号，可以控制晶闸管的导通和关断。
晶闸管在电力系统中的应用非常广泛，如用于高压直流输电系统中的换流器、无功补偿装置等。
通过控制晶闸管的导通角，可以实现对交流电压和电流的调节，从而达到控制无功功率和提高电能质量的目的。
MOSFET（金属氧化物半导体场效应晶体管）和 IGBT（绝缘栅双极型晶体管）是现代电力电子系统中常用的晶体管器件。
它们具有开关速度快、导通电阻小、驱动功率低等优点。
MOSFET 适用于高频、小功率的应用场景，如开关电源、电动汽车充电器等。
IGBT 则在中大功率的电力变换领域表现出色，如变频器、新能源发电系统中的逆变器等。
在电力系统中，电力电子器件的应用范围十分广泛。
首先，在发电环节，可再生能源的开发和利用离不开电力电子技术。
例如，太阳能光伏发电系统中，通过电力电子逆变器将太阳能电池板产生的直流电转换为交流电并并入电网。
风力发电系统中，电力电子变流器用于控制风机转速，实现最大功率跟踪，同时将风机发出的交流电转换为符合电网要求的电能。
在输电环节，高压直流输电技术凭借其输电距离远、输电容量大、损耗低等优势，成为了远距离大容量输电的重要手段。
电气元件介绍及应用实例电气元件指的是在电子电路中起到特定功能的元件，主要分为被动元件（如电阻、电容、电感）和有源元件（如二极管、晶体管、集成电路等）。
这些元件在各种电子电路中起到重要的作用，下面将分别介绍各种电气元件的基本原理、特点和应用实例。
1. 电阻（resistor）电阻是最常见的被动元件之一，它的主要作用是限制电流通过的量。
电阻根据材料和结构不同，可以分为固定电阻和变阻器。
固定电阻一般有金属膜电阻、炭膜电阻等。
变阻器可以通过调节电阻值来调整电路中的电流和电压。
电阻的应用实例：(1) 当需要将电源电压限制在一定范围内时，可以使用电阻加在电路中；(2) 在放大电路中，为了调整电流和电压分配的关系，可以使用电阻来改变电路的增益；(3) 在传感器电路中，常常需要电阻来调整传感器的灵敏度。
2. 电容（capacitor）电容是具有存储电荷和释放电荷能力的元件，它由两个导体板之间的绝缘层（一般是电介质）组成。
电容的主要特点是可以暂时存储电能，并且对不同频率的电信号有不同的阻抗。
电容的应用实例：(1) 在直流电源中，电容常被用作滤波器，以减小电压的波动；(2) 在交流电源中，电容常被用作耦合电容，用于传递交流信号；(3) 在振荡电路中，电容通常用来控制振荡频率。
3. 电感（inductor）电感是一种储存磁能的元件，它由导线或线圈组成。
电感的主要特点是抵抗电流的改变，当电流改变时，电感会产生电磁感应，从而产生自感电动势。
电感的应用实例：(1) 在电源中，电感常被用作滤波器，以去除高频噪声；(2) 在调谐电路中，电感可以用来选择特定频率的信号；(3) 在电源变换器中，电感常被用来稳定电压和电流。
4. 二极管（diode）二极管是一种具有单向导电性的有源元件，它包括一个PN结。
当正向偏置时，二极管允许电流流过；而当反向偏置时，二极管将阻止电流流过。
二极管的应用实例：(1) 在整流电路中，二极管可以将交流电转换为直流电；(2) 在电源保护电路中，二极管可以防止误反接电源导致器件损坏；(3) 在信号调理电路中，二极管可以用作开关或者信号限幅器。
一．电阻器、电容器、电感器和变压器二．半导体管三．其它电气图形符号一．电阻器和电位器1．电阻器和电位器的型号命名方法表1 电阻器型号命名方法例如：(1)精密金属膜电阻器R J 7 3第四局部：序号第三局部：类别〔精密〕第二局部：材料〔金属膜〕第一局部：主称〔电阻器〕(2) 多圈线绕电位器W X D 3第四局部：序号第三局部：类别〔多圈〕第二局部：材料〔线绕〕第一局部：主称〔电位器〕2．电阻器的主要技术指标(1) 额定功率电阻器在电路中长时间连续工作不损坏，或不显著改变其性能所允许消耗的最大功率称为电阻器的额定功率。
电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率，而是电阻器在电路工作中所允许消耗的最大功率。
不同类型的电阻具有不同系列的额定功率，如表2所示。
表2 电阻器的功率等级(2) 标称阻值阻值是电阻的主要参数之一，不同类型的电阻，阻值范围不同，不同精度的电阻其阻值系列亦不同。
根据国家标准，常用的标称电阻值系列如表3所示。
E24、E12和E6系列也适用于电位器和电容器。
表3 标称值系列表中数值再乘以10n，其中n为正整数或负整数。
(3) 允许误差等级表4 电阻的精度等级3．电阻器的标志内容及方法(1)文字符号直标法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，额定功率、允许误差等级等。
符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值，其文字符号所表示的单位如表5所示。
如1R5表示Ω，2K7表示Ω，表５例如：RJ71－－5k1－II允许误差±10%标称阻值Ω)额定功率1/8W型号由标号可知，它是精密金属膜电阻器，额定功率为1/8W，标称阻值为Ω，允许误差为±10%。
(2)色标法：色标法是将电阻器的类别及主要技术参数的数值用颜色〔色环或色点〕标注在它的外外表上。
色标电阻〔色环电阻〕器可分为三环、四环、五环三种标法。
其含义如图1和图2所示。
各个元器件的作用和用法
各个元器件的作用和用法有很多种，下面是一些常见的元器件及其作用和用法的简要介绍：
1. 电阻器（Resistor）：用于限制电流、分压或者提供电阻。
常用于电路中调节电压、控制电流和改变电路特性等。
2. 电容器（Capacitor）：用于储存和释放电荷。
常用于滤波、储能、降噪和产生时间延迟等。
3. 电感器（Inductor）：用于储存和释放磁能。
常用于滤波、频率选择、储能和电流干扰抑制等。
4. 二极管（Diode）：用于控制电流的方向。
常用于整流、保护、反向电流防止和信号调制等。
5. 晶体管（Transistor）：用于放大电信号或者控制电流。
常用于开关、放大器、振荡器和数字电路等。
6. 整流器（Rectifier）：用于将交流电转换为直流电。
常用于电源、电机驱动和DC电路等。
7. 运算放大器（Operational Amplifier）：用于放大和处理电信号。
常用于放大器、滤波器、振荡器和比较器等。
8. 电位器（Potentiometer）：用于通过调节电阻值来控制电路的工作。
常用于调节电压、控制音量和调节亮度等。
9. 继电器（Relay）：用于控制大功率电路的开关。
常用于电机控制、自动化系统和电路保护等。
10. 光敏元件（Photoresistor）：用于检测光强度的变化。
常用于光控开关、曝光补偿和自动光线调节等。
这里只是列举了一部分常见的元器件和其用途，实际上还有很多其他的元器件，而且同一种元器件可能有多种用途，具体的使用还需根据具体的电路设计和应用需求来确定。
电子行业电力电子器件及应用引言电子行业是一个快速发展的行业，在电子设备中，电力电子器件是不可或缺的关键组成部分。
电力电子器件是指用于调整和转换电能的器件，广泛应用于交流和直流电网、电动机驱动、电源供应等领域。
本文将介绍电子行业中常见的电力电子器件及其应用。
一、开关器件1.整流二极管 (Rectifier Diode)整流二极管是一种常见的开关器件，用于将交流电转换为直流电。
它具有正向导通和反向截止的特性，常用于交流电桥式整流器、逆变器等电路中。
2.IGBT (Insulated Gate Bipolar Transistor) IGBT 是一种高压高频开关器件，兼具了普通晶体管和普通MOSFET的特点。
它可以控制高电压和高电流的通断，并且具有低开关损耗和快速切换速度的特点。
IGBT广泛用于工业设备、交通工具和电力传输中。
3.MOSFET (Metal-Oxide-SemiconductorField-Effect Transistor)MOSFET 是一种常见的开关器件，可以通过调节栅极电压来控制导通和截止。
它具有低导通电阻、低开关损耗和高开关速度的特点。
MOSFET 常用于直流转换器、电机驱动和太阳能发电逆变器等应用中。
二、功率模块1.IGBT模块IGBT模块是由多个IGBT芯片、隔离驱动电路和散热器组成的集成模块。
它可以方便地实现高压高频电路的设计和构建，广泛应用于电力传输、电机驱动和可再生能源领域。
2.整流桥模块整流桥模块是由多个整流二极管组成的集成模块。
它常用于交流电源的整流和直流电源供应的设计中。
3.功率放大模块功率放大模块是用于放大低功率信号为高功率信号的模块。
它常用于音频放大器、无线电频率放大器等应用中。
三、电力电子器件的应用1.交流调速电力电子器件在交流调速中起着重要作用。
例如，交流调压器使用电力电子器件的开关特性来调节交流电压的大小，实现电压调节和稳定。
2.无线充电利用电力电子器件的功率转换特性，可以实现无线充电技术。
电力系统中的电力电子器件及其应用电力系统是现代社会不可或缺的基础设施之一，而电力电子器件则是电力系统中的重要组成部分。
电力电子器件通过控制电能的流动和转换，实现了电力系统的高效、稳定和可靠运行。
本文将介绍电力系统中常见的几种电力电子器件及其应用。
一、整流器整流器是一种将交流电转换为直流电的电力电子器件。
在电力系统中，交流电是主要的电能形式，而许多电力设备和电子设备需要直流电才能正常工作。
整流器可以将交流电转换为稳定的直流电，提供给各种负载使用。
整流器的应用非常广泛，例如在电动机驱动系统中，整流器将交流电转换为直流电供电给电动机，实现电动机的控制和调速。
此外，在可再生能源发电系统中，如风力发电和光伏发电系统中，整流器也扮演着重要的角色，将可再生能源转换为直流电注入电力系统。
二、逆变器逆变器是一种将直流电转换为交流电的电力电子器件。
逆变器在电力系统中的应用也非常广泛。
例如，在交流电驱动系统中，逆变器将直流电转换为交流电供电给电动机，实现电动机的控制和调速。
此外，在太阳能发电系统中，逆变器将光伏电池板产生的直流电转换为交流电注入电力系统。
逆变器的另一个重要应用是电力系统中的电压和频率调节。
通过控制逆变器的输出电压和频率，可以实现电力系统的电压和频率的稳定和可控。
三、直流输电技术直流输电技术是一种将交流电转换为直流电进行长距离输送的电力传输技术。
在传统的交流输电系统中，由于电压损耗和电流损耗的存在，长距离输电效率较低。
而直流输电技术通过使用高压直流电进行输电，可以减小输电损耗，提高输电效率。
直流输电技术中的关键设备是高压直流变流器，它将交流电转换为高压直流电进行输送。
高压直流变流器具有高效、可靠和灵活控制等优点，广泛应用于长距离输电和特殊场合的电力传输。
四、电力质量调节器电力质量调节器是一种能够改善电力系统质量的电力电子器件。
在电力系统中，存在诸如电压波动、电压暂降、电压闪变等电力质量问题，会对电力设备和电子设备的正常运行造成影响。
电路中的电力电子器件与应用电力电子器件是构成电力电子系统的核心组成部分，在电力转换和控制中发挥着至关重要的作用。
本文将介绍一些常见的电力电子器件，并探讨它们在电路中的应用。
一、二极管（Diode）二极管是最简单的电力电子器件之一，它具有单向导电特性。
在电路中，二极管常用于整流电路，将交流电转换为直流电。
此外，二极管还可以用作过电压保护装置，以保护其他电子元件不受过电压的损害。
二、晶闸管（Thyristor）晶闸管是一种控制型二极管，具有可控的导通和截止特性。
在电力电子系统中，晶闸管广泛应用于交流电控制领域。
通过控制晶闸管的触发方式和触发角，可以实现对交流电的精确控制，用于变频调速、电流调节等方面。
三、可控硅（SCR）可控硅是一种具有双向导电特性的晶闸管。
与晶闸管相比，可控硅增加了反向导通能力，可以实现交流电的双向控制。
可控硅在电动机控制、电源开关等领域有广泛应用。
四、功率场效应晶体管（Power MOSFET）功率MOSFET是一种常用的电力电子开关器件。
它具有低导通电阻和高开关速度的特点，可实现高效率的功率传递。
功率MOSFET在电力电子转换系统中常用于开关电源、直流电机驱动等应用。
五、电力管（Power Transistor）电力管是具有较大功率承载能力的晶体管。
在高功率放大和开关电路中，电力管具有重要作用。
它可以放大或开关大电流，广泛应用于音频放大器、电力调制器等电路中。
六、电容（Capacitor）电容是一种储存电能的器件，具有储电和隔直流的特性。
在电力转换和滤波电路中，电容被广泛应用。
它可以储存电能，平滑电压波动，并降低电路中的噪声。
七、电感（Inductor）电感是一种储存磁能的器件，具有感应电压和滤波的作用。
在电力电子系统中，电感常被用于电源滤波、变压器和电感驱动等应用，用以改变电流和电压的大小。
综上所述，电力电子器件在电路中扮演着不可或缺的角色。
通过合理选择和应用这些器件，我们可以实现电能的高效转换、精确控制和稳定输出。
电力电子器件与应用电力电子技术是指将半导体器件和功率电子器件应用于电力系统和电力设备中，用以实现能量转换、电力控制和电力传递的技术。
随着科技的进步，电力电子技术在能源、交通、通信等领域得到广泛应用，对于推动社会发展和提高生活质量起到至关重要的作用。
一、电力电子器件的分类电力电子器件根据其功能和不同应用领域可分为多种类型，以下将对其中几种重要的电力电子器件进行简要介绍。
1. 变流器（Inverter）变流器是最常见的电力电子器件之一。
其主要功能是将直流电能转换为交流电能，或者将交流电能转换为直流电能。
变流器广泛应用于电能供应、电机驱动和光伏发电等领域，为能源的有效利用和电力系统的稳定运行提供了便利。
2. 整流器（Rectifier）整流器的主要功能是将交流电能转换为直流电能。
在电力系统中，整流器被广泛应用于直流输电、直流电机驱动和电池充电等方面。
此外，整流器还常用于调节电能质量，提高电力系统的稳定性。
3. 逆变器（Converter）逆变器是一种功率电子器件，其主要功能是将直流电能转换为交流电能，频率可以根据需要进行调整。
逆变器被广泛应用于太阳能发电、风力发电、UPS电源等领域，为可再生能源的利用和电力系统的稳定提供了支持。
二、电力电子器件的应用领域电力电子器件在各个领域的应用越来越广泛，以下将对其中几个重要的领域进行介绍。
1. 新能源发电随着环境保护意识的增强和对能源的依赖度的降低，新能源发电逐渐成为了人们关注的焦点。
光伏发电和风力发电是常见的新能源发电方式，而电力电子器件的应用则是实现这些发电方式的关键。
变流器和逆变器的应用能够将太阳能和风能转化为交流电能，并注入电力系统中，从而实现清洁能源的利用。
2. 电动汽车电动汽车已经成为未来交通的发展趋势。
电力电子器件在电动汽车中的作用不可忽视。
充电器、驱动系统和电池管理系统等均需要电力电子器件的支持，以实现电能转换、电力控制和电能储存等功能。
电力电子技术的应用使得电动汽车具备了高效、环保和可靠的特点。
电子电气元器件说明大全1. 引言电子电气元器件是构成电子设备的基本组成部分，它们在电路中承担着各种不同的功能。
本文档旨在提供关于常见的电子电气元器件的说明，介绍它们的工作原理、特性和应用场景。
2. 电子电气元器件分类根据不同的功能和特性，电子电气元器件可分为以下几类：2.1 传导材料•导线（Wire）：导电材料制成的线材，用于传输电流和信号。
2.2 电源与电池•电源（Power Supply）：将电能转换为其他形式的能量，为电子设备提供所需的电力。
•电池（Battery）：将化学能转化为电能并存储起来，为无线设备提供电力。
2.3 信号处理元件•电阻（Resistor）：用于限制电流流动或调整电路的电阻值。
•电容（Capacitor）：用于储存和释放电荷，平滑电流和滤波。
•电感（Inductor）：用于储存电磁能量，延迟电流变化和滤波。
2.4 开关元件•开关（Switch）：用于控制电路的开关状态，通断电流的流动。
2.5 放大元件•晶体管（Transistor）：用于放大信号和控制电流。
•运算放大器（Operational Amplifier）：用于放大和处理电压信号。
2.6 检测与测量元件•传感器（Sensor）：用于检测和测量环境参数，将其转换为电信号。
3. 元器件特性与参数每种电子电气元器件都有其特定的工作特性和参数，下面分别介绍一些常见的特性和参数：3.1 电阻•阻值（Resistance）：电阻对电流的阻碍程度，单位为欧姆（Ω）。
•功率耗散（Power Dissipation）：电阻耗散的功率。
•温度系数（Temperature Coefficient）：电阻阻值随温度变化的程度。
3.2 电容•容值（Capacity）：电容器储存的电荷量，单位为法拉（F）。
•额定电压（Rated Voltage）：电容器所能承受的最大电压。
•温度系数（Temperature Coefficient）：电容容值随温度变化的程度。
常用电子元器件知识和使用方法1. 电阻器（Resistor）：电阻器是最常见的电子元件之一，用于改变电路的电阻值。
它的单位是欧姆（Ω），常见的几种类型包括固定电阻器、可变电阻器和热敏电阻器。
在使用时，需要根据电路需求选择合适的电阻值，并正确连接。
2. 电容器（Capacitor）：电容器用于储存和释放电荷，并在电路中起到滤波和耦合的作用。
它的单位是法拉（F），常见的几种类型包括固定电容器、变容电容器和电解电容器。
在使用时，需要根据电路需求选择合适的电容值，并正确连接。
3. 电感器（Inductor）：电感器用于储存和释放磁能，并在电路中起到滤波和耦合的作用。
它的单位是亨利（H），常见的几种类型包括固定电感器、变阻电感器和互感器。
在使用时，需要根据电路需求选择合适的电感值，并正确连接。
4. 二极管（Diode）：二极管是一种具有单向导电性的元件，用于将交流信号转换为直流信号、整流和限流。
常见的几种类型包括普通二极管、恢复二极管和稳压二极管。
在使用时，需要根据电路需求选择合适的二极管类型，并正确连接。
5. 三极管（Transistor）：三极管是一种放大和控制电流的元件，分为NPN型和PNP型。
它有三个引脚，分别为基极、发射极和集电极。
在使用时，需要根据电路需求选择合适的三极管类型，并正确连接。
6.晶体管（MOSFET）：晶体管是一种具有放大和控制电流的元件，分为N沟道型和P沟道型。
它有三个引脚，分别为栅极、源极和漏极。
在使用时，需要根据电路需求选择合适的晶体管类型，并正确连接。
7. 集成电路（Integrated Circuit，IC）：集成电路是将多个电子元件集成在一起的芯片，具有复杂的功能和高度集成的特点。
常见的几种类型包括逻辑门IC、放大器IC和存储器IC。
在使用时，需要根据电路需求选择合适的集成电路，并正确连接。
8. 电源（Power Supply）：电源是为电子设备提供电能的装置，包括直流电源和交流电源。
电力电子器件的基本原理与应用电力电子器件是用于控制电力流动的关键组成部分，广泛应用于能源转换、电力传输和电力负载调节等领域。
本文将介绍电力电子器件的基本原理和常见应用。
一、电力电子器件的基本原理1. 二极管（Diode）二极管是最简单的电力电子器件，具有单向导电特性。
它由导体P型和N型半导体材料结合而成，通过半导体PN结的特殊性质实现电流的单向流动。
二极管在整流、电压倍增和过压保护等方面具有重要应用。
2. 可控硅（Thyristor）可控硅是一种具有控制触发能力的电力电子器件。
它由PNPN结构组成，因其具有控制电流通断的功能而得名。
可控硅主要应用于交流电的调光、电动机的启动和断相控制等领域。
3. 三极管（Transistor）三极管是一种半导体器件，可用于放大电信号或作为开关。
它由三个掺杂不同的半导体层构成，基本分为三种类型：NPN型、PNP型和场效应晶体管。
三极管在电力放大、功率控制和逻辑电路等方面有广泛应用。
4. MOSFETMOSFET是金属-氧化物-半导体场效应晶体管的简称。
它由金属栅极、绝缘层和半导体材料构成。
MOSFET具有高输入阻抗、低功耗和快速开关速度的优点，广泛应用于开关电源、功率放大和逆变器等领域。
二、电力电子器件的应用1. 电力变换与传输电力电子器件在交流输电系统和直流输电系统中起到关键作用。
例如，交流输电系统中的静止变流器利用可控硅和同步开关电路，实现对电能的变频和控制。
直流输电系统中的换流器则利用改进的可控硅技术，将交流电转换为可控的直流电。
2. 新能源发电系统电力电子器件在新能源发电系统中的应用越来越重要。
例如，光伏逆变器将光能转换为交流电能，通过功率电子器件的高效能力，将电能注入电网。
风力发电系统中的变频器则将风力转换为稳定的电力输出，帮助控制风机的转速和功率。
3. 电动汽车充电电力电子器件也广泛应用于电动汽车充电系统。
充电桩中的直流快充器件使用了大功率的可控硅和MOSFET技术，能够快速稳定地给电动汽车充电。
电力电子器件电力电子器件是电力系统中的重要组成部分，它们在电能转换、调节和控制等方面发挥着关键作用。
本文将介绍电力电子器件的分类、工作原理以及在电力系统中的应用。
一、分类根据其功能和特性，电力电子器件可以分为不同类型。
常见的电力电子器件主要包括晶闸管、可控硅、晶闸二极管、IGBT、MOSFET等。
这些器件具有不同的工作原理和特性，适用于不同的电力应用。
二、工作原理1. 晶闸管：晶闸管是一种具有双向导通能力的半导体器件。
它由四个不同极性的层连接而成，通过控制极的激励信号，可以控制晶闸管的导通和截止状态，实现电流的控制和转换。
2. 可控硅：可控硅是一种双向可控的半导体开关。
它可以通过加在控制极上的电流脉冲或电压来控制其导通和截止状态，用于实现交流电的调节和控制。
3. 晶闸二极管：晶闸二极管是一种具有可控导通特性的二极管。
它与普通二极管相比，在导通状态下具有较低的压降和较高的导通电流能力，可以用于实现电流的控制和反向电压的保护。
4. IGBT：IGBT是绝缘栅双极型晶体管的简称。
它结合了晶闸管和MOSFET的优点，既能承受高电压，又具有低导通压降和高开关速度的特性，广泛应用于电力电子和工业控制领域。
5. MOSFET：MOSFET是一种常用的场效应管。
它具有高输入阻抗、低开关损耗和快速响应速度等优点，适用于低功率应用和高频切换。
三、应用电力电子器件在电力系统中的应用广泛。
以下是几个常见的应用领域：1. 逆变器：电力电子器件可以将直流电转换为交流电，实现电能的逆变。
这在再生能源发电系统中尤为重要，可以将太阳能电池板或风力发电机输出的直流电转换为交流电，供电给家庭或工业用电。
2. 变频器：电力电子器件的调节特性使其非常适合用于变频器。
变频器可以根据需要调整电机的转速和运行模式，实现对电机的精确控制，广泛应用于工业和交通领域。
3. 电能质量改善器：电力电子器件可以修复和改善电力系统中的电能质量问题，如电压波动、谐波污染等。
电气工程中的电力电子器件和应用电力电子器件是电力工程中重要的组成部分，它们在电力系统的调节、转换和控制中发挥着关键的作用。
本文将介绍电力电子器件的基本原理、常见类型以及在电力工程中的应用。
一、电力电子器件的基本原理电力电子器件是指能够将电力从一种形式转换为另一种形式的电子器件。
它们通常工作在高功率和高电压环境下，能够实现电力的调节、控制和转换。
电力电子器件的基本原理包括以下几个方面：1. 半导体器件：电力电子器件主要采用半导体材料制造而成，如二极管、晶体管、场效应管等。
这些器件可通过操控半导体材料的导电性质，实现对电流和电压的精确控制。
2. 开关性能：电力电子器件具备较高的开关速度和可靠性，能够在微秒级别快速开关，并能承受高电压和大电流的冲击。
3. 控制方法：电力电子器件通过控制其开关状态，实现对电力的调节和转换。
常见的控制方法包括脉宽调制（PWM）、脉冲频率调制（PFM）等。
二、电力电子器件的常见类型根据电力电子器件的具体功能和应用场景，可以将其分为多种类型。
以下介绍三种常见的电力电子器件：1. 整流器：整流器是将交流电转换为直流电的电力电子器件。
它主要由可控整流器和非控整流器两类组成。
整流器广泛应用于变频驱动、直流电源等领域，通过调节整流器的导通角度，可以实现对输出电压的控制。
2. 逆变器：逆变器是将直流电转换为交流电的电力电子器件。
它可以将直流电源中的电能转换为交流电源，常用于太阳能发电系统、电动车驱动系统等。
逆变器具备较高的频率控制能力，可以实现对输出电压和频率的精确调节。
3. 调压器：调压器是在电力系统中实现电压调节的电力电子器件。
它能够稳定输出电压，使其在设定范围内波动。
调压器广泛应用于变压器、电力稳定器等设备中，通过控制调压器的开关状态，可以实现对输出电压的调节。
三、电力电子器件在电力工程中的应用电力电子器件在电力工程中有广泛的应用，以下介绍几个常见的应用场景：1. 高压直流输电（HVDC）：HVDC系统利用逆变器和整流器等电力电子器件，将大容量的电力以直流形式进行长距离传输。
电力电子器件的工作原理与应用电力电子器件是电气工程领域中的重要组成部分，它们在电力系统的运行和控制中发挥着关键作用。
本文将介绍一些常见的电力电子器件的工作原理和应用。
一、整流器整流器是将交流电转换为直流电的装置。
它的主要原理是利用电子器件的导通和截止特性，将交流电的负半周或正半周转换为直流电。
整流器广泛应用于电力系统中的电源供应、电动机驱动和电力变换等领域。
二、逆变器逆变器是将直流电转换为交流电的装置。
它的主要原理是利用电子器件的开关特性，将直流电通过高频开关转换为交流电。
逆变器在可再生能源发电系统、电动车辆、UPS电源等领域中具有重要的应用。
三、功率半导体器件功率半导体器件是电力电子器件的核心组成部分，它们能够承受高电压和大电流，并具有良好的开关特性。
常见的功率半导体器件包括晶闸管、二极管、MOSFET和IGBT等。
它们在电力系统中的变流、变频和控制等方面发挥着重要作用。
四、电力电子变压器电力电子变压器是一种能够实现电能变换和控制的装置。
它利用电力电子器件和高频变压器的组合，实现电压和电流的变换。
电力电子变压器在电力系统中的交流输电、电力质量改善和电力调节等方面具有重要的应用。
五、电力电子控制系统电力电子控制系统是利用电力电子器件实现电力系统的控制和保护的系统。
它通过对电力电子器件的开关状态和工作参数进行控制，实现电力系统的稳定运行和优化控制。
电力电子控制系统在电力系统的稳定性、电力质量和能量利用效率等方面发挥着重要作用。
六、电力电子器件的发展趋势随着能源和环境问题的日益突出，电力电子器件正朝着高效、小型化、可靠性和智能化的方向发展。
新型材料和结构的应用、先进的制造工艺和封装技术的发展，以及智能控制和通信技术的应用，将进一步推动电力电子器件的发展。
总结：电力电子器件作为电气工程领域的重要组成部分，其工作原理和应用对于电力系统的稳定运行和控制至关重要。
整流器、逆变器、功率半导体器件、电力电子变压器和电力电子控制系统等都是电力电子器件的重要代表。

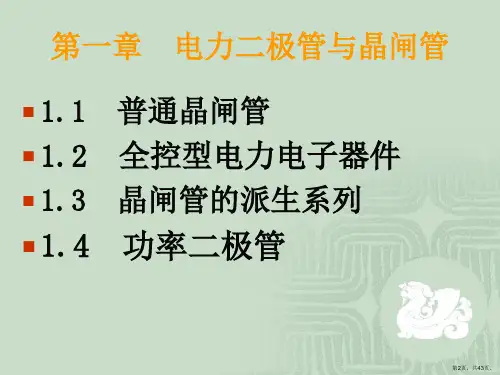

第1章电力电子器件主要内容：各种二极管、半控型器件-晶闸管的结构、工作原理、伏安特性、主要静态、动态参数，器件的选取原则，典型全控型器件：GTO、电力MOSFET、IGBT，功率集成电路和智能功率模块，电力电子器件的串并联、电力电子器件的保护，电力电子器件的驱动电路。
重点：晶闸管的结构、工作原理、伏安特性、主要静态、动态参数，器件的选取原则，典型全控型器件。
难点：晶闸管的结构、工作原理、伏安特性、主要静态、动态参数。
基本要求：掌握半控型器件-晶闸管的结构、工作原理、伏安特性、主要静态、动态参数，熟练掌握器件的选取原则，掌握典型全控型器件，了解电力电子器件的串并联，了解电力电子器件的保护。
1 电力电子器件概述(1)电力电子器件的概念和特征主电路（main power circuit）--电气设备或电力系统中，直接承担电能的变换或控制任务的电路；电力电子器件（power electronic device）--可直接用于处理电能的主电路中，实现电能的变换或控制的电子器件；广义上电力电子器件可分为电真空器件和半导体器件两类。
两类中，自20世纪50年代以来，真空管仅在频率很高（如微波）的大功率高频电源中还在使用，而电力半导体器件已取代了汞弧整流器（Mercury Arc Rectifier）、闸流管（Thyratron）等电真空器件，成为绝对主力。
因此，电力电子器件目前也往往专指电力半导体器件。
电力半导体器件所采用的主要材料仍然是硅。
同处理信息的电子器件相比，电力电子器件的一般特征：a. 能处理电功率的大小，即承受电压和电流的能力，是最重要的参数；电力电子技术教案其处理电功率的能力小至毫瓦级，大至兆瓦级，大多都远大于处理信息的电子器件。
b. 电力电子器件一般都工作在开关状态；导通时（通态）阻抗很小，接近于短路，管压降接近于零，而电流由外电路决定；阻断时（断态）阻抗很大，接近于断路，电流几乎为零，而管子两端电压由外电路决定；电力电子器件的动态特性（也就是开关特性）和参数，也是电力电子器件特性很重要的方面，有些时候甚至上升为第一位的重要问题。
作电路分析时，为简单起见往往用理想开关来代替c. 实用中，电力电子器件往往需要由信息电子电路来控制。
在主电路和控制电路之间，需要一定的中间电路对控制电路的信号进行放大，这就是电力电子器件的驱动电路。
d. 为保证不致于因损耗散发的热量导致器件温度过高而损坏，不仅在器件封装上讲究散热设计，在其工作时一般都要安装散热器。
导通时器件上有一定的通态压降，形成通态损耗阻断时器件上有微小的断态漏电流流过，形成断态损耗在器件开通或关断的转换过程中产生开通损耗和关断损耗，总称开关损耗对某些器件来讲，驱动电路向其注入的功率也是造成器件发热的原因之一通常电力电子器件的断态漏电流极小，因而通态损耗是器件功率损耗的主要成因器件开关频率较高时，开关损耗会随之增大而可能成为器件功率损耗的主要因素(2) 应用电力电子器件的系统组成电力电子系统：由控制电路、驱动电路和以电力电子器件为核心的主电路组成。
控制电路按系统的工作要求形成控制信号，通过驱动电路去控制主电路中电力电子器件的通或断，来完成整个系统的功能。
有的电力电子系统中，还需要有检测电路。
广义上往往其和驱动电路等主电路之外的电路都归为控制电路，从而粗略地说电力电子系统是由主电路和控制电路组成的。
主电路中的电压和电流一般都较大，而控制电路的元器件只能承受较小的电压和电流，因此在主电路和控制电路连接的路径上，如驱动电路与主电路的连接处，或者驱动电路与控制信号的连接处，以及主电路与检测电路的连接处，一般需要进行电气隔离，而通过其它手段如光、磁等来传递信号。
由于主电路中往往有电压和电流的过冲，而电力电子器件一般比主电路中普通的元器件要昂贵，但承受过电压和过电流的能力却要差一些，因此，在主电路和控制电路中附加一些保护电路，以保证电力电子器件和整个电力电子系统正常可靠运行，也往往是非常必要的。
器件一般有三个端子（或称极），其中两个联结在主电路中，而第三端被称为控制端（或控制极）。
器件通断是通过在其控制端和一个主电路端子之间加一定的信号来控制的，这个主电路端子是驱动电路和主电路的公共端，一般是主电路电流流出器件的端子。
(3) 电力电子器件的分类按照器件能够被控制电路信号所控制的程度，分为以下三类：a. 半控型器件--通过控制信号可以控制其导通而不能控制其关断电力电子技术教案晶闸管（Thyristor）及其大部分派生器件器件的关断由其在主电路中承受的电压和电流决定b. 全控型器件--通过控制信号既可控制其导通又可控制其关断，又称自关断器件是绝缘栅双极晶体管（Insulated-Gate Bipolar Transistor--IGBT）电力场效应晶体管（Power MOSFET，简称为电力MOSFET）门极可关断晶闸管（Gate-Turn-Off Thyristor--GTO）c. 不可控器件--不能用控制信号来控制其通断，因此也就不需要驱动电路电力二极管（Power Diode）只有两个端子，器件的通和断是由其在主电路中承受的电压和电流决定的按照驱动电路加在器件控制端和公共端之间信号的性质，分为两类：电流驱动型--通过从控制端注入或者抽出电流来实现导通或者关断的控制电压驱动型--仅通过在控制端和公共端之间施加一定的电压信号就可实现导通或者关断的控制电压驱动型器件实际上是通过加在控制端上的电压在器件的两个主电路端子之间产生可控的电场来改变流过器件的电流大小和通断状态，所以又称为场控器件，或场效应器件按照器件内部电子和空穴两种载流子参与导电的情况分为三类：单极型器件--由一种载流子参与导电的器件双极型器件--由电子和空穴两种载流子参与导电的器件复合型器件--由单极型器件和双极型器件集成混合而成的器件2 不可控器件--电力二极管Power Diode结构和原理简单，工作可靠，自20世纪50年代初期就获得应用快恢复二极管和肖特基二极管，分别在中、高频整流和逆变，以及低压高频整流的场合，具有不可替代的地位（1） PN结与电力二极管的工作原理基本结构和工作原理与信息电子电路中的二极管一样以半导体PN结为基础由一个面积较大的PN结和两端引线以及封装组成的从外形上看，主要有螺栓型和平板型两种封装图1-1 电力二极管的外形、结构和电气图形符号a) 外形b) 结构c) 电气图形符号PN结的反向截止状态，PN结的单向导电性；PN结的反向击穿：有雪崩击穿和齐纳击穿两种形式，可能导致热击穿。
PN结的电容效应：电力电子技术教案PN结的电荷量随外加电压而变化，呈现电容效应，称为结电容CJ，又称为微分电容。
结电容按其产生机制和作用的差别分为势垒电容CB和扩散电容CD势垒电容只在外加电压变化时才起作用，外加电压频率越高，势垒电容作用越明显。
势垒电容的大小与PN结截面积成正比，与阻挡层厚度成反比而扩散电容仅在正向偏置时起作用。
在正向偏置时，当正向电压较低时，势垒电容为主正向电压较高时，扩散电容为结电容主要成分结电容影响PN结的工作频率，特别是在高速开关的状态下，可能使其单向导电性变差，甚至不能工作，应用时应加以注意。
造成电力二极管和信息电子电路中的普通二极管区别的一些因素：正向导通时要流过很大的电流，其电流密度较大，因而额外载流子的注入水平较高，电导调制效应不能忽略引线和焊接电阻的压降等都有明显的影响承受的电流变化率di/dt较大，因而其引线和器件自身的电感效应也会有较大影响为了提高反向耐压，其掺杂浓度低也造成正向压降较大（2）电力二极管的基本特性a 静态特性主要指其伏安特性当电力二极管承受的正向电压大到一定值（门槛电压U TO），正向电流才开始明显增加，处于稳定导通状态。
与正向电流I F对应的电力二极管两端的电压U F即为其正向电压降。
当电力二极管承受反向电压时，只有少子引起的微小而数值恒定的反向漏电流。
b 动态特性动态特性--因结电容的存在，三种状态之间的转换必然有一个过渡过程，此过程中的电压-电流特性是随时间变化的开关特性--反映通态和断态之间的转换过程关断过程：须经过一段短暂的时间才能重新获得反向阻断能力，进入截止状态在关断之前有较大的反向电流出现，并伴随有明显的反向电压过冲图1-2 反向恢复过程中电流和电压波形(3) 电力二极管的主要参数电力电子技术教案a. 正向平均电流IF(AV)额定电流--在指定的管壳温度（简称壳温，用TC表示）和散热条件下，其允许流过的最大工频正弦半波电流的平均值正向平均电流是按照电流的发热效应来定义的，因此使用时应按有效值相等的原则来选取电流定额，并应留有一定的裕量。
当用在频率较高的场合时，开关损耗造成的发热往往不能忽略当采用反向漏电流较大的电力二极管时，其断态损耗造成的发热效应也不小b. 正向压降UF指电力二极管在指定温度下，流过某一指定的稳态正向电流时对应的正向压降有时参数表中也给出在指定温度下流过某一瞬态正向大电流时器件的最大瞬时正向压降c. 反向重复峰值电压URRM指对电力二极管所能重复施加的反向最高峰值电压通常是其雪崩击穿电压UB的2/3使用时，往往按照电路中电力二极管可能承受的反向最高峰值电压的两倍来选定d. 最高工作结温TJM结温是指管芯PN结的平均温度，用TJ表示最高工作结温是指在PN结不致损坏的前提下所能承受的最高平均温度TJM通常在125~175ºC范围之内e. 反向恢复时间trrtrr= td+ tf ，关断过程中，电流降到0起到恢复反响阻断能力止的时间f. 浪涌电流IFSM指电力二极管所能承受最大的连续一个或几个工频周期的过电流。
(4) 电力二极管的主要类型按照正向压降、反向耐压、反向漏电流等性能，特别是反向恢复特性的不同介绍在应用时，应根据不同场合的不同要求，选择不同类型的电力二极管性能上的不同是由半导体物理结构和工艺上的差别造成的a. 普通二极管（General Purpose Diode）又称整流二极管（Rectifier Diode）多用于开关频率不高（1kHz以下）的整流电路中其反向恢复时间较长，一般在5s以上，这在开关频率不高时并不重要正向电流定额和反向电压定额可以达到很高，分别可达数千安和数千伏以上b. 快恢复二极管（Fast Recovery Diode--FRD）恢复过程很短特别是反向恢复过程很短（5s以下）的二极管，也简称快速二极管工艺上多采用了掺金措施有的采用PN结型结构有的采用改进的PiN结构电力电子技术教案采用外延型PiN结构的的快恢复外延二极管（Fast Recovery Epitaxial Diodes--FRED），其反向恢复时间更短（可低于50ns），正向压降也很低（0.9V 左右），但其反向耐压多在400V以下从性能上可分为快速恢复和超快速恢复两个等级。
