初中物理电磁铁与自动控制试题(附有答案)

《第十五章电磁铁与自动控制》单元测试卷及答案班级姓名得分一、选择题（每空只有一个正确答案，把你认为正确答案的序号填写在题后的括号内，不选或错选得0分）1．磁体上______________地方叫磁极，每个磁体都有_________极和_________极．条形磁铁磁性最强的地方是_________，磁性最弱的地方是_________。

2．能够长期保持磁性的磁体叫做_________，它包括_________磁体和_________磁体。

3．被磁化的铁棒离开磁体后，铁棒的磁性将_________，被磁化的钢棒离开磁体后，钢棒仍_________，因此常用钢来制造_________。

4．磁极间的相互作用是通过_________而发生的，同名磁极_________，异名磁极_________。

磁体周围的磁感线都是从磁体的_________极出来，回到磁体的_________极。

5．地磁北极在地球的_________极附近，地磁南极在地球的_________极附近。

6．1820年，丹麦科学家_________通过实验发现通电导体周围存在着磁场．电流的磁场方向跟____________有关。

7．通电螺线管周围的磁感线分布与_________相似，它两端的磁极与_________有关，可以用_________判断通电螺线管的极性跟电流方向的关系。

8．在通电螺线管内插入铁芯，它的_________会大大加强．把螺线管紧密地绕在铁芯上，构成_________。

电磁铁通电时_________磁性，断电时_________磁性．通入电磁铁的电流越大，它的磁性_________。

9．话筒的作用是：当人对着话筒说话时，声波使话筒里振动膜做相应振动，使金属盒里的发生忽松忽紧地挤压变化，它的_________也就随之发生忽大忽小的变化，这时电路里就产生了强弱按声音振动而变化的_________。

10．在电话机的构造中，利用电磁感应原理工作的是_________，利用电流的磁效应工作的是_________。

【若缺失公式、图片现象属于系统读取不成功，文档内容齐全完整，请放心下载。

】第十四章电磁铁与自动控制、电动机与发电机知识自助餐A一、选择题1．(2012年宜昌)关于磁体、磁场和磁感线，下列说法正确的是()A．铁和铝都能够被磁体吸引B．磁体之间的相互作用是通过磁场发生的C．磁感线是磁场中真实存在的曲线D．磁感线从磁体的S极出来，回到磁体的N极2．(2011年杭州)小刚学习了磁的知识后，标出了下列四种情况下磁体的磁极(小磁针的黑端为N极)，其中正确的是()3．如选项所示，在下列有关电与磁实验的装置图中，能应用于电动机的原理的是() 4．如图X14－1所示，甲、乙为条形磁体，中间是电磁体，虚线是表示磁极间磁场分布情况的磁感线．则可以判断图中A、B、C、D四个磁极依次是()图X14－1A．N、S、N、N B．S、N、S、SC．S、S、N、S D．N、N、S、N5．(2012年包头)关于图X14－2所示的实验装置，下列说法正确的是()图X14－2A．可以研究发电机的工作原理B．可以研究感应电流的方向与磁场的方向的关系C．可以研究磁场对通电导体的作用力方向与磁场方向的关系D．该装置在实验过程中使机械能转化为电能6．(2011年宜昌)下列说法正确的是()A．扬声器是利用电流的热效应进行工作的B．发电机是利用通电线圈在磁场受力转动的原理制成的C．电动机是利用电磁感应的原理制成的D．电磁起重机是利用电流的磁效应进行工作的7．(2012年南宁)如选项所示，a表示垂直于纸面的一根导体，它是闭合电路的一部分，它在磁场中沿图示的方向运动时，哪种情况下不会产生感应电流()二、填空题8．(2011年大连)如图X14－3所示，A为弹簧测力计，B为铁块，C为螺线管．闭合S 时，电流表和弹簧测力计都有示数．再闭合S1时，电流表的示数将______，弹簧测力计的示数将______．(都填“变大”、“变小”或“不变”)图X14－39．(2011年鞍山)电磁铁与永磁体相比，其优点是：磁性的有无可以通过______________来实现；磁性的强弱可以通过______________来控制；磁极的极性可以通过______________来改变．10．小强发现学校广播站主要由麦克风、功放机和音箱等部件构成．其中动圈式话筒是利用____________原理工作的；话筒产生的电流通过功放机放大后传入扬声器，扬声器中的线圈通入携带________信息的变化电流；方向变化的电流使线圈产生________不断变化的磁场并与永磁体相互作用，线圈不断地来回振动带动纸盆振动发出声音．图X14－4三、作图题11．(2011年陕西)请你用笔画线代替导线将图X14－5所示的电路连接完整，并标出通电螺线管的N极．要求：闭合开关后，向左移动滑动变阻器的滑片，通电螺线管的磁性增强．图X14－512．(2011年哈尔滨)如图X14－6是“自动水位显示器”的电路图．当水位未到达金属块B时，绿灯亮；当水位到达B时，红灯亮．请根据以上要求，用笔画线代替导线，完成工作电路的连接．图X14－6知识自助餐B四、实验题13．图X14－7是小明探究“影响电磁铁磁性强弱因素”的装置图．它是由电源、滑动变阻器、开关、带铁芯的螺线管和自制针式刻度板组成．通过观察指针B偏转角度的大小来判断电磁铁磁性的强弱．在指针下方固定一物体A，当用导线a与接线柱2相连，闭合开关后，指针B发生偏转．图X14－7(1)指针下方的物体A应由________材料制成．A．铜B．铝C．塑料D．铁(2)当开关闭合后，电磁铁左端应为磁极的______极．(3)实验发现：①将滑动变阻器的滑片P向左移动过程中，指针B偏转的角度将会________．②将导线a由与接线柱2相连改为与接线柱1相连，闭合开关后，调整滑动变阻器的滑片P的位置，使电路中的________保持不变，可发现指针B偏转的角度将会________．(4)经过对电磁铁的研究，可得出结论是：当线圈匝数一定时，通过电磁铁的电流越大，电磁铁的磁性越________；当通过电磁铁的电流一定时，电磁铁线圈匝数越多，磁性越________．五、综合能力题14．阅读下面短文．会发光的电磁跷跷板小明制作了如图X14－8甲所示的电磁跷跷板参加学校的科技节活动．该电磁跷跷板是在两端封闭的透明塑料管中放有一块磁性很强的磁铁，塑料管外绕有金属丝作为线圈，在线圈两端并联两只发光二极管(符号)，其电路如图乙所示．二极管具有单向导电性，电流只能从二极管的正极流入，负极流出．演示时，将塑料管上下跷动，磁铁便在线圈中左右移动，相当于线圈导体在磁场中做切割磁感线运动，这时会看见两只发光二极管轮流发光．图X14－8请回答下列问题：(1)电磁跷跷板中发光二极管轮流发光是根据________________原理工作的，________(填“电动机”或“发电机”)也是根据这一原理工作的．(2)电磁跷跷板上下跷动时，为什么发光二极管会轮流发光？第十四章电磁铁与自动控制、电动机与发电机1.B2.C3.D4.D5.C6.D7.C8．变大变大9．电流的有无电流的大小电流的方向10．电磁感应声音方向11．如图X13所示．图X1312．如图X14所示．图X1413．(1)D(2)S(3)①增大②电流增大(4)强强14．(1)电磁感应发电机(2)因为当磁铁向低处滑动时，磁铁穿过闭合线圈，线圈相对在做切割磁感线运动，产生感应电流，此时，电流通过两个二极管中的一个，故该二极管发亮；当另一端低时，磁铁又向相反方向穿过线圈，产生相反方向的电流，故另一个二极管也会发亮．所以，二极管会轮流发光．初中物理公式总结1. 电功(w)：电流所做的功叫电功，2. 电功的单位：国际单位：焦耳。

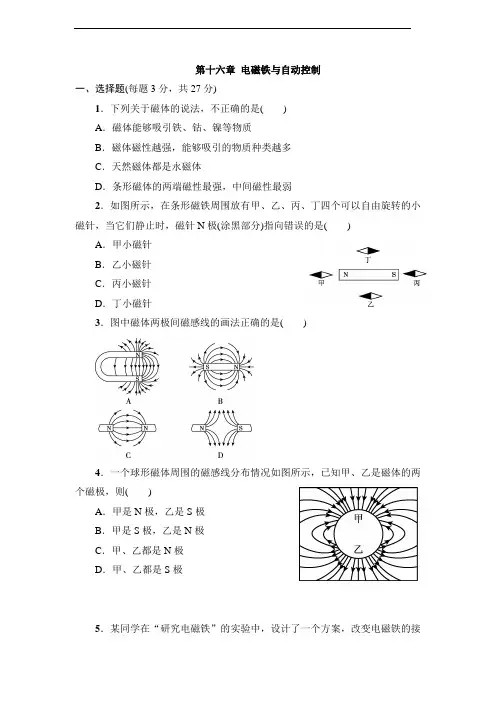

第十六章电磁铁与自动控制一、选择题(每题3分，共27分)1．下列关于磁体的说法，不正确的是()A．磁体能够吸引铁、钴、镍等物质B．磁体磁性越强，能够吸引的物质种类越多C．天然磁体都是永磁体D．条形磁体的两端磁性最强，中间磁性最弱2．如图所示，在条形磁铁周围放有甲、乙、丙、丁四个可以自由旋转的小磁针，当它们静止时，磁针N极(涂黑部分)指向错误的是()A．甲小磁针B．乙小磁针C．丙小磁针D．丁小磁针3．图中磁体两极间磁感线的画法正确的是()4．一个球形磁体周围的磁感线分布情况如图所示，已知甲、乙是磁体的两个磁极，则()A．甲是N极，乙是S极B．甲是S极，乙是N极C．甲、乙都是N极D．甲、乙都是S极5．某同学在“研究电磁铁”的实验中，设计了一个方案，改变电磁铁的接线，使通电线圈的匝数增多，同时调整变阻器的滑片，使电流保持不变，观察电磁铁吸引大头针的数目有什么变化，这一方案的实验目的，是研究电磁铁磁性强弱与下列哪个因素有关()A．电流通断B．电流大小C．电流方向D．线圈匝数6．小明同学在“制作、研究电磁铁”的过程中，使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法正确的是()A．电磁铁能吸引的大头针越多，表明它的磁性越强B．B线圈的匝数多，通过B线圈的电流小于通过A线圈的电流C．要使电磁铁磁性增强，应将滑动变阻器的滑片向右移动D．若将两电磁铁上部靠近，会相互吸引(第6题图)(第7题图)7．如图所示是消防应急灯的电路图，其中少连了一根导线，工作原理是：外部电路为220 V交流电(交流电的电流方向和大小一直改变)，当其正常时，两盏标有“6 V”灯泡不发光；外部电路停电时，两盏标有“6 V”灯泡发光。

对于这一装置及其工作特点，下列说法中正确的是()A．当外部电路停电时，电磁铁所在电路工作B．电磁铁通电时，弹簧具有弹性势能C．电磁铁的上端始终为N极D．C点应该和触点B相连8．如图所示实验装置，弹簧测力计下面挂着条形铁块，螺线管中插有铁芯。

选择题如图所示电路，开关S闭合后，下列说法正确的是A. 小磁针静止时，A端为N极B. 小磁针静止时，B端为N极C. 电磁铁左端为N极D. 向左移动滑片P，电磁铁磁性减弱【答案】B【解析】由安培定则可以判断出螺线管的磁极，由磁极间的相互作用可得出小磁针静止时的N、S极；由滑片的移动可知滑动变阻器接入电阻的变化，由欧姆定律可得出线圈中电流的变化，判断出螺线管磁性强弱的变化。

电流从螺线管的右端流入，左端流出，根据安培定则可知螺线管右端是N极，左端是S极，故C错误；根据同名磁极相互排斥，异名磁极相互吸引得到小磁针静止时A端是S极，B端是N极，故A错误，B正确；当滑动变阻器的滑片向左端移动时，滑动变阻器接入电阻减小，由可得电路中电流增强，通电螺线管的磁性将增强，故D错误。

故选B。

选择题有一环形电流，相当于一匝线圈．当电流从A端流入B端流出时，原本如图所示位置静止的小磁针会（）A. 水平转动至N极指向纸内B. 水平转动至S极指向纸内C. 顺时针转动90度至竖直位置D. 逆时针转动90度至竖直位置【答案】A【解析】闭合开关S后,环形导线中通有顺时针方向的电流,根据安培定则判断环形导线内部磁场向里,外部磁场向外,则小磁针的N极向里偏转.所以A选项是正确的.选择题如图，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从a端向b端滑动过程中，会出现的现象是（）A. 电流表示数变小，弹簧长度变短B. 电流表示数变大，弹簧长度变短C. 电流表示数变大，弹簧长度变长D. 电流表示数变小，弹簧长度变长【答案】C【解析】由安培定则可知，通电螺线管的上端为电磁铁的S极，利用磁体间的作用规律可知：磁铁对上面的磁体有一个向下的作用力．因此弹簧的拉力变大，长度将变长．当滑片P向右运动时，电路中的电流变大，电磁铁的磁性增强，电流表示数变大。

选择题下图是一种水位自动报警器的原理图，当水位到达金属块A时（一般的水能导电），电路中（）A．绿灯亮，红灯不亮B．红灯亮，绿灯不亮C．红灯和绿灯都亮D．红灯和绿灯都不亮【答案】B【解析】对电磁继电器原理、电路的分析的考查。

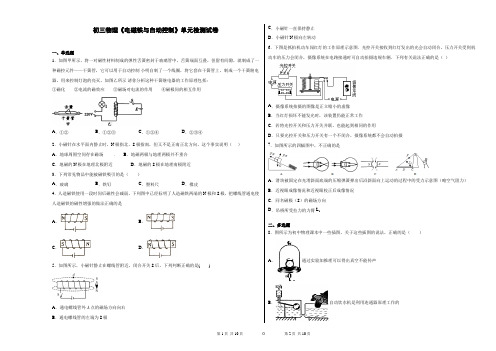

初三物理《电磁铁与自动控制》单元检测试卷一、单选题1．如图甲所示，将一对磁性材料制成的弹性舌簧密封于玻璃管中，舌簧端面互叠，但留有间隙，就制成了一种磁控元件——干簧管，它可以用于自动控制.小明自制了一个线圈，将它套在干簧管上，制成一个干簧继电器，用来控制灯泡的亮灭，如图乙所示.请你分析这种干簧继电器的工作原理包括：①磁化②电流的磁效应③磁场对电流的作用④磁极间的相互作用A．①②B．①②③C．①②④D．②③④2．小磁针在水平面内静止时，N极指北，S极指南，但又不是正南正北方向，这个事实说明（）A．地球周围空间存在磁场B．地磁两极与地理两极并不重合C．地磁的N极在地理北极附近D．地磁的S极在地理南极附近3．下列常见物品中能被磁铁吸引的是（）A．玻璃B．铁钉C．塑料尺D．橡皮4．人造磁铁使用一段时间后磁性会减弱，下列图中已经标明了人造磁铁两端的N极和S极，把螺线管通电使人造磁铁的磁性增强的做法正确的是A．B．C．D．5．如图所示，小磁针静止在螺线管附近，闭合开关S后，下列判断正确的是( )A．通电螺线管外A点的磁场方向向右B．通电螺线管的左端为S极C．小磁针一直保持静止D．小磁针N极向左转动6．下图是抓拍机动车闯红灯的工作原理示意图．光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违规车辆．下列有关说法正确的是（）A．摄像系统拍摄的图像是正立缩小的虚像B．当红灯损坏不能发光时，该装置仍能正常工作C．若将光控开关和压力开关并联，也能起到相同的作用D．只要光控开关和压力开关有一个不闭合，摄像系统都不会自动拍摄7．如图所示的四幅图中，不正确的是A．滑块被固定在光滑斜面底端的压缩弹簧弹出后沿斜面向上运动的过程中的受力示意图（略空气阻力）B．近视眼成像情况和近视眼校正后成像情况C．同名磁极（S）的磁场方向D．吊桥所受拉力的力臂L1二、多选题8．图所示为初中物理课本中一些插图，关于这些插图的说法，正确的是（）A．通过实验加推理可以得出真空不能传声B．自动饮水机是利用连通器原理工作的C．用水冷却发动机是因为水的凝固点较低D．电铃是利用磁场对电流的作用工作的9．如图甲所示的干簧管是一种磁控元件。

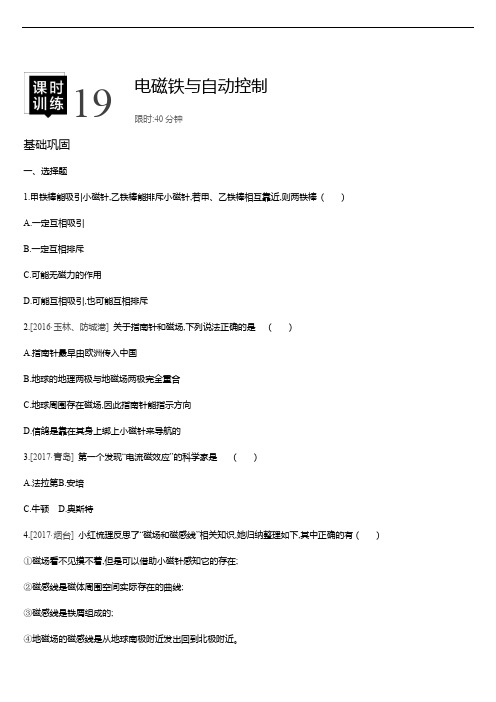

19电磁铁与自动控制限时:40分钟基础巩固一、选择题1.甲铁棒能吸引小磁针,乙铁棒能排斥小磁针,若甲、乙铁棒相互靠近,则两铁棒()A.一定互相吸引B.一定互相排斥C.可能无磁力的作用D.可能互相吸引,也可能互相排斥2.[2016·玉林、防城港]关于指南针和磁场,下列说法正确的是()A.指南针最早由欧洲传入中国B.地球的地理两极与地磁场两极完全重合C.地球周围存在磁场,因此指南针能指示方向D.信鸽是靠在其身上绑上小磁针来导航的3.[2017·青岛]第一个发现“电流磁效应”的科学家是()A.法拉第B.安培C.牛顿D.奥斯特4.[2017·烟台]小红梳理反思了“磁场和磁感线”相关知识,她归纳整理如下,其中正确的有 ()①磁场看不见摸不着,但是可以借助小磁针感知它的存在;②磁感线是磁体周围空间实际存在的曲线;③磁感线是铁屑组成的;④地磁场的磁感线是从地球南极附近发出回到北极附近。

A.①④B.②③C.①②D.②④5.[2017·连云港]一通电螺线管中的电流方向和其周围磁感线的分布如图K19-1所示,其中正确的是()图K19-16.[2017·柳州]探究“影响电磁铁磁性强弱的因素”时,按如图K19-2所示电路进行实验,观察到电磁铁甲吸收大头针的数目比电磁铁乙多,此实验说明影响电磁铁磁性强弱的因素是()图K19-2A.线圈的匝数B.电流的大小C.电流的方向D.电磁铁的极性7.如图K19-3所示,小磁针静止后指向正确的是()A B C D图K19-38.在如图K19-4所示的电路中,磁敏电阻R的阻值随磁场强度的增强而明显减小,将螺线管一端靠近磁敏电阻R,闭合开关S1、S2,下列说法正确的是()图K19-4A.螺线管左端为S极,右端为N极B.当R1的滑片向左端滑动时,电压表示数减小C.当R1的滑片向右端滑动时,电流表示数增大D.在螺线管中插入铁芯,电压表示数增大9.[2017·宿迁]如图K19-5所示是某保密室的防盗报警电路,当有人闯入保密室时会使开关S闭合。

初中物理电磁铁与自动控制试题（附有答案）电磁铁与自动控制试题1一、单项选择题。

共21分。

在每小题给出的四个选项中，只有一个选项是正确的答案，选对的得3分，选错的或不答的得0分。

１．下列器材中没有用到磁性材料的是：【】A ．录音机中使用的录音带B ．计算机中的存储软盘C ．计算机中的存储硬盘D ．CD ．VCD ．DVD 播放器中使用的光碟2. 有两根外形完全相同的棒a 和b 。

如果按图15-1甲那样，用手拿a ，则b 不会掉下；若按图15-1乙那样，用手拿b ,则不能吸住a ，这说明【A ．a 有磁性，b 没有磁性B ． a 没有磁性，b 有磁性C ．a 、b 都没有磁性D ． a 、b 都有磁性３．如图15-2所示，正确表示小磁针N 极指向的是【】４．通电螺线管两端的极性决定于【】A ．电流的强弱B ．电流的方向C ．线圈的匝数D ．以上三个因素５．如图15-3所示，当闭合开关S ，且将滑动变阻器的滑片P 向左移动时，电磁铁【】A ．b 端是N 极，磁性减弱B ．a 端是S 极，磁性增强C ．a 端是N 极，磁性增强D ．b 端是S 极，磁性减弱6. 某矿石能吸引铁钉，说明该矿石具有【】A ．弹性B ．磁性C ．导电性D ．绝缘性 7．如图15-4弹簧测力计下端吊一铁球，当它们在水平放置的条形磁铁的上方沿水平直线从左端移到右端的过程中，弹簧测力计的示数【】A ．变大B ．变小C ．先变大后变小D ．先变小后变大二、多项选择题。

共12分。

在每小题给出的四个选项中，有两个或两个以上的选项是正确的答案，选对的得4分，选对但不全的得2分，有选错或不答的得0分。

８．下列说法正确的是【】A.磁场是由无数条磁感线组成的B.磁感线在磁体的外部从磁体N 极出发，最后回到S 极C.将条形磁铁分成若干段，每段磁体均有N 、S 极D.大头针被磁铁吸引的同时也被磁化成小磁体９．关于磁感线，下列说法错误的是【】 A.磁感线是磁场中实际存在的曲线 B.磁感线都是从磁体的N 极到S 极C.磁体N 极在磁场中某点的受力方向与该点的磁感线切线方向一致S 图15-2图15-3图15-4小兔：我的磁性小毛：我的磁性强甲乙D.磁感线只分布在磁体外，不分布在磁体内10．对图15-5所示情况，以下说法错误的是【】A、当开关S闭合后螺线管下端是N极B、当开关S闭合时，小磁针将逆时针转动，静止后S极向上C、当开关S闭合时，小磁针将顺时针转动，静止后N极向上D、当开关S闭合后滑动变阻器滑片向右移动，电磁铁磁性将减弱三、填空题。

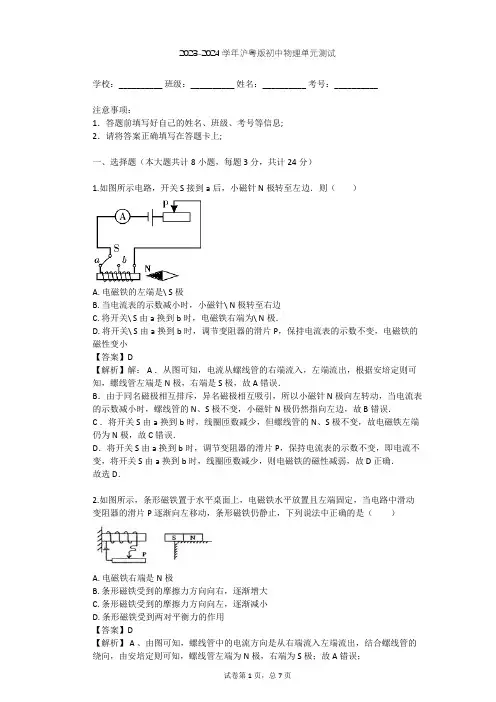

2023-2024学年沪粤版初中物理单元测试学校：__________ 班级：__________ 姓名：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息;2．请将答案正确填写在答题卡上;一、选择题（本大题共计8小题，每题3分，共计24分）1.如图所示电路，开关 S接到a后，小磁针 N极转至左边．则（）A. 电磁铁的左端是\ S极B. 当电流表的示数减小时，小磁针\ N极转至右边C. 将开关\ S由a换到b时，电磁铁右端为\ N极．D. 将开关\ S由a换到b时，调节变阻器的滑片P，保持电流表的示数不变，电磁铁的磁性变小【答案】D【解析】解： A ．从图可知，电流从螺线管的右端流入，左端流出，根据安培定则可知，螺线管左端是 N极，右端是 S极，故 A错误．B．由于同名磁极相互排斥，异名磁极相互吸引，所以小磁针 N极向左转动，当电流表的示数减小时，螺线管的 N、S极不变，小磁针 N极仍然指向左边，故 B错误．C ．将开关 S由a换到b时，线圈匝数减少，但螺线管的 N、S极不变，故电磁铁左端仍为 N极，故 C错误．D．将开关 S由a换到b时，调节变阻器的滑片P，保持电流表的示数不变，即电流不变，将开关 S由a换到b时，线圈匝数减少，则电磁铁的磁性减弱，故 D正确．故选 D．2.如图所示，条形磁铁置于水平桌面上，电磁铁水平放置且左端固定，当电路中滑动变阻器的滑片P逐渐向左移动，条形磁铁仍静止，下列说法中正确的是（）A. 电磁铁右端是N极B. 条形磁铁受到的摩擦力方向向右，逐渐增大C. 条形磁铁受到的摩擦力方向向左，逐渐减小D. 条形磁铁受到两对平衡力的作用【答案】D【解析】 A 、由图可知，螺线管中的电流方向是从右端流入左端流出，结合螺线管的绕向，由安培定则可知，螺线管左端为N极，右端为S极；故A错误；BC、根据磁极间作用规律可知，条形磁铁左端要受到电磁铁对它一个向右的摩擦力；条形磁铁在向右排斥力的作用下仍处于平衡状态，说明其在水平方向上受到平衡力的作用，由此可知，桌面对条形磁铁有一个向左的摩擦力来平衡排斥力；当滑片P向左滑动时，滑动变阻器接入电路的阻值减小，电源电压不变，根据欧姆定律可知，电路中的电流增大，所以电磁铁的磁性增强，电磁铁对条形磁铁的排斥力增大；由于条形磁铁仍然静止，摩擦力始终等于电磁铁的排斥力，所以摩擦力也随之增大，故BC错误；D、条形磁铁在水平方向上受到一对摩擦力的作用，这两个力是一对平衡力；在竖直方向上受到重力和支持力的作用，这两个力是一对平衡力，故受到2对平衡力的作用，故D正确。

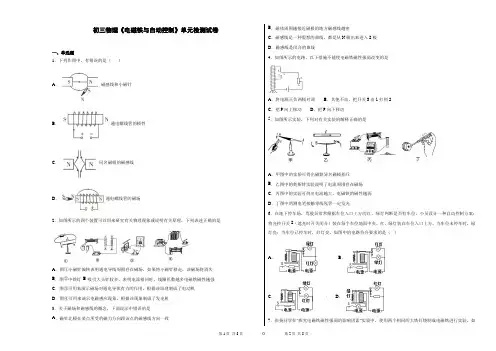

初三物理《电磁铁与自动控制》单元检测试卷一、单选题1．下列作图中，有错误的是（）A．.磁感线和小磁针B．通电螺线管的极性C．同名磁极的磁感线D．通电螺线管的磁场2．如图所示的四个装置可以用来研究有关物理现象或说明有关原理，下列表述正确的是A．图①小磁针偏转表明通电导线周围存在磁场，如果将小磁针移走，该磁场将消失B．图②中铁钉B 吸引大头针较多，表明电流相同时，线圈匝数越多电磁铁磁性越强C．图③可用来演示磁场对通电导体有力的作用，根据该原理制成了电动机D．图④可用来演示电磁感应现象，根据该现象制成了发电机3．关于磁场和磁感线的概念，下面说法中错误的是A．磁针北极在某点所受的磁力方向跟该点的磁感线方向一致B．磁体周围越接近磁极的地方磁感线越密C．磁感线是一种假想的曲线，都是从N极出来进入S极D．磁感线是闭合的曲线4．如图所示的电路，以下措施不能使电磁铁磁性强弱改变的是A．将电源正负两极对调B．其他不动，把开关S由1打到2C．把P向上移动D．把P向下移动5．如图所示实验，下列对有关实验的解释正确的是A．甲图中的实验可得出磁铁异名磁极相斥B．乙图中的奥斯特实验说明了电流周围存在磁场C．丙图中的实验可得出电流越大，电磁铁的磁性越弱D．丁图中的测电笔接触零线氖管一定发光6．在地下停车场，驾驶员常常根据车位入口上方的红、绿灯判断是否有车位。

小吴设计一种自动控制方案：将光控开关S（遮光时开关闭合）装在每个车位地面中央，红、绿灯装在车位入口上方。

当车位未停车时，绿灯亮；当车位已停车时，红灯亮。

如图中的电路符合要求的是（）A．B．C．D．7．张扬同学在“探究电磁铁磁性强弱的影响因素”实验中，使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法错误的是( )A ．滑片P 向右滑动，电磁铁的磁性减弱B ．电磁铁A 、B 的上端均为S 极C ．电磁铁能吸引的大头针越多，表明它的磁性越强D ．该实验可以探究电磁铁磁性的强弱与线圈匝数多少的关系二、多选题8．下列办法中能改变通电螺线管磁性强弱的是( ) A ．改变通过螺线管电流的方向 B ．改变螺线管的匝数 C ．调换通电螺线管两端的极性 D ．调节铁心在通电螺线管中的深浅 9．下列验证性小实验中，错误的是：（ ）A ．将压瘪的乒乓球放入开水中，发现球恢复原状，说明温度升高使球内气体密度变大B ．将通电直导线平行地放置在静止的小磁针上方，发现小磁针发生偏转，说明通电导体周围存在磁场C ．手持纸条，在其上方吹气，发现纸条向上飘起，说明在气体中流速越大的位置压强越大D ．将酒精涂在温度计的玻璃泡上，发现温度计的示数逐渐降低，说明蒸发吸热 10．如图所示，是同学们所画的几种情况下的示意图，其中正确的是A ．B ．C ．D ．三、填空题12．如果把一根导线绕成________，再在它里面中插入_______ ，我们把这样的磁体叫电磁铁。

2019-2020学年沪粤版九年级物理《第16章电磁铁与自动控制》测试卷一．选择题（共15小题）1．小明捡到一块矿石，想了解它的一些性质，于是他将铁钉放在矿石附近，铁钉立即被吸引到矿石上，此现象说明该矿石具有（）A．磁性B．导电性C．弹性D．绝缘性2．图甲所示为干簧管开关的结构图，其中磁簧片是一种有弹性、易被磁化的软铁材料，被固定于玻璃管内。

将条形磁体靠近并与干簧管平行放置时，干簧管的磁簧片触点就会闭合，电路接通如图乙所示；当条形磁体远离干簧管时，触点就会断开。

则下列说法正确的是（）A．根据需要软铁簧片可以用塑料片替换B．触点相互接触利用的是同名磁极相互吸引的原理C．利用条形磁体使软铁簧片被磁化，触点相互吸引使电路处于导通状态D．也可利用通电螺线管使软铁簧片被磁化，触点相互排斥使电路处于导通状态3．如图所示，为一个有趣的科学实验“磁悬浮陀螺”。

在水平桌面上放置一块较大的环形磁铁，再将一个由磁铁制成的陀螺旋转起来，细心地调整两个磁铁的相对位置，就可以使陀螺悬浮在大磁铁上方的某个位置。

下面选项中与其工作原理相同的是（）A．电子秤B．双面玻璃清洁器C．电茶壶D．塑料挂钩4．一根锯条的A端靠近磁针的N极时，磁铁N极被吸引过来，则（）A．锯条一定具有磁性，并且锯条A端为N极B．锯条一定没有磁性C．锯条可能有磁性，也可能没有磁性D．锯条一定具有磁性，并且锯条A端为S极5．下列有关磁场的说法中，错误的是（）A．磁体周围的空间存在着看不见、摸不着的磁场B．磁体间的相互作用是通过磁场发生的C．磁场是有方向的，在磁场中的不同位置，其磁场方向一般不同D．磁感线能形象的描述磁场，它和磁场都是真实存在的6．下列关于磁感线描述中，正确的是（）A．磁感线是为描述磁体而建立B．磁感线是为描述磁场而建立C．条形磁铁周围的磁感线分布均匀D．U形磁铁周围的磁感线分布均匀7．小磁针静止时指南北，这说明（）A．地球附近有一个很大的磁体B．地球本身是一个很大的磁体C．小磁针北极指向北方，说明地理北极就是地磁北极D．地球周围空间不存在磁场8．第一个发现电流磁效应的科学家是（）A．法拉第B．奥斯特C．欧姆D．焦耳9．如图所示的装置中，当开关S闭合后，下列判断正确的是（）A．通电螺线管外A 点的磁场方向向左B．通电螺线管的左端为S 极C．向左移动滑片P，通电螺线管的磁性减弱D．小磁针静止后，其N 极的指向沿水平向左。
