自动控制原理习题答案详解自动控制原理习题详解（上册）第一章习题解答1-2日常生活中反馈无处不在。
人的眼、耳、鼻和各种感觉、触觉器官都是起反馈作用的器官。
试以驾车行驶和伸手取物过程为例，说明人的眼、脑在其中所起的反馈和控制作用。
答：在驾车行驶和伸手取物过程的过程中，人眼和人脑的作用分别如同控制系统中的测量反馈装置和控制器。
在车辆在行驶过程中，司机需要观察道路和行人情况的变化，经大脑处理后，不断对驾驶动作进行调整，才能安全地到达目的地。
同样，人在取物的过程中，需要根据观察到的人手和所取物体间相对位置的变化，调整手的动作姿势，最终拿到物体。
可以想象蒙上双眼取物的困难程度，即使物体的方位已知。
1-3 水箱水位控制系统的原理图如图1-12所示，图中浮子杠杆机构的设计使得水位达到设定高度时，电位器中间抽头的电压输出为零。
描述图1-12所示水位调节系统的工作原理，指出系统中的被控对象、输出量、执行机构、测量装置、给定装置等。
图1-12 水箱水位控制系统原理图答：当实际水位和设定水位不相等时，电位器滑动端的电压不为零，假设实际水位比设定水位低，则电位器滑动端的电压大于零，误差信号大于零（0e >），经功率放大器放大后驱动电动机M 旋转，使进水阀门开度加大，当进水量大于出水量时（12Q Q >），水位开始上升，误差信号逐渐减小，直至实际水位与设定水位相等时，误差信号等于零，电机停止转动，此时，因为阀门开度仍较大，进水量大于出水量，水位会继续上升，导致实际水位比设定水位高，误差信号小于零，使电机反方向旋转，减小进水阀开度。
这样，经反复几次调整后，进水阀开度将被调整在一适当的位置，进水量等于出水量，水位维持在设定值上。
在图1-12所示水位控制系统中，被控对象是水箱，系统输出量水位高，执行机构是功率放大装置、电机和进水阀门，测量装置浮子杠杆机构，给定和比较装置由电位器来完成。
1-4 工作台位置液压控制系统如图1-13所示，该系统可以使工作台按照给定电位器设定的规律运动。

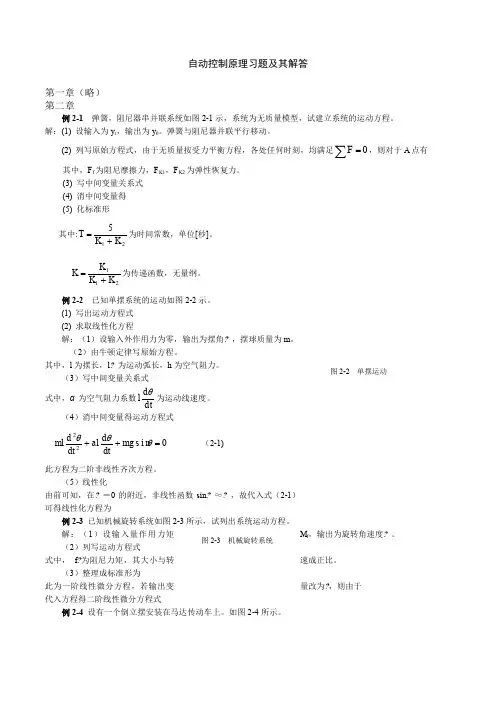

自动控制原理习题及其解答第一章（略） 第二章例2-1 弹簧，阻尼器串并联系统如图2-1示，系统为无质量模型，试建立系统的运动方程。
解：(1) 设输入为y r ，输出为y 0。
弹簧与阻尼器并联平行移动。
(2) 列写原始方程式，由于无质量按受力平衡方程，各处任何时刻，均满足∑=0F ，则对于A 点有其中，F f 为阻尼摩擦力，F K 1，F K 2为弹性恢复力。
(3) 写中间变量关系式 (4) 消中间变量得 (5) 化标准形 其中:215K K T +=为时间常数，单位[秒]。
211K K K K +=为传递函数，无量纲。
例2-2 已知单摆系统的运动如图2-2示。
(1) 写出运动方程式 (2) 求取线性化方程解：（1）设输入外作用力为零，输出为摆角? ，摆球质量为m 。
（2）由牛顿定律写原始方程。
其中，l 为摆长，l ? 为运动弧长，h 为空气阻力。
（3）写中间变量关系式 式中，α为空气阻力系数dtd lθ为运动线速度。
（4）消中间变量得运动方程式0s i n 22=++θθθmg dt d al dtd ml （2-1) 此方程为二阶非线性齐次方程。
（5）线性化由前可知，在? ＝0的附近，非线性函数sin ? ≈? ，故代入式（2-1）可得线性化方程为例2-3 已知机械旋转系统如图2-3所示，试列出系统运动方程。
解：（1）设输入量作用力矩M f ，输出为旋转角速度? 。
（2）列写运动方程式 式中， f ?为阻尼力矩，其大小与转速成正比。
（3）整理成标准形为 此为一阶线性微分方程，若输出变量改为?，则由于代入方程得二阶线性微分方程式例2-4 设有一个倒立摆安装在马达传动车上。
如图2-4所示。
图2-2 单摆运动图2-3 机械旋转系统倒立摆是不稳定的，如果没有适当的控制力作用在它上面，它将随时可能向任何方向倾倒，这里只考虑二维问题，即认为倒立摆只在图2-65所示平面内运动。
控制力u 作用于小车上。
一、 单项选择题〔每小题1分,共20分1. 系统和输入已知,求输出并对动态特性进行研究,称为〔 CA.系统综合B.系统辨识C.系统分析D.系统设计2. 惯性环节和积分环节的频率特性在〔 A 上相等。
A.幅频特性的斜率B.最小幅值C.相位变化率D.穿越频率3. 通过测量输出量,产生一个与输出信号存在确定函数比例关系值的元件称为〔 CA.比较元件B.给定元件C.反馈元件D.放大元件4. ω从0变化到+∞时,延迟环节频率特性极坐标图为〔 AA.圆B.半圆C.椭圆D.双曲线5. 当忽略电动机的电枢电感后,以电动机的转速为输出变量,电枢电压为输入变量时,电动机可看作一个〔 BA.比例环节B.微分环节C.积分环节D.惯性环节6. 若系统的开环传 递函数为2)(5 10+s s ,则它的开环增益为〔 C A.1 B.2 C.5 D.107. 二阶系统的传递函数52 5)(2++=s s s G ,则该系统是〔 B A.临界阻尼系统 B.欠阻尼系统 C.过阻尼系统 D.零阻尼系统8. 若保持二阶系统的ζ不变,提高ωn ,则可以〔 BA.提高上升时间和峰值时间B.减少上升时间和峰值时间C.提高上升时间和调整时间D.减少上升时间和超调量9. 一阶微分环节Ts s G +=1)(,当频率T1=ω时,则相频特性)(ωj G ∠为〔 A A.45°B.-45°C.90°D.-90°10.最小相位系统的开环增益越大,其〔 DA.振荡次数越多B.稳定裕量越大C.相位变化越小D.稳态误差越小11.设系统的特征方程为()0516178234=++++=s s s s s D ,则此系统 〔 AA.稳定B.临界稳定C.不稳定D.稳定性不确定。
12.某单位反馈系统的开环传递函数为：())5)(1(++=s s s k s G ,当k =〔 C 时,闭环系统临界稳定。
A.10B.20C.30D.4013.设系统的特征方程为()025103234=++++=s s s s s D ,则此系统中包含正实部特征的个数有〔 CA.0B.1C.2D.314.单位反馈系统开环传递函数为()ss s s G ++=652,当输入为单位阶跃时,则其位置误差为〔 CA.2B.0.2C.0.5D.0.0515.若已知某串联校正装置的传递函数为1101)(++=s s s G c ,则它是一种〔 D A.反馈校正B.相位超前校正C.相位滞后—超前校正D.相位滞后校正16.稳态误差e ss 与误差信号E <s >的函数关系为〔 BA.)(lim 0s E e s ss →=B.)(lim 0s sE e s ss →= C.)(lim s E e s ss ∞→= D.)(lim s sE e s ss ∞→= 17.在对控制系统稳态精度无明确要求时,为提高系统的稳定性,最方便的是〔 AA.减小增益B.超前校正C.滞后校正D.滞后-超前18.相位超前校正装置的奈氏曲线为〔 BA.圆B.上半圆C.下半圆D.45°弧线19.开环传递函数为G <s >H <s >=)3(3+s s K ,则实轴上的根轨迹为〔 C A.<-3,∞> B.<0,∞> C.<-∞,-3> D.<-3,0>20.在直流电动机调速系统中,霍尔传感器是用作〔 B 反馈的传感器。
《⾃动控制原理》试题（卷）与答案解析（A26套）⾃动控制原理试卷A(1)1．（9分）设单位负反馈系统开环零极点分布如图所⽰，试绘制其⼀般根轨迹图。
（其中-P 为开环极点,-Z ，试求系统的传递函数及单位脉冲响应。
3.（12分）当ω从0到+∞变化时的系统开环频率特性()()ωωj j H G 如题4图所⽰。
K 表⽰开环增益。
P 表⽰开环系统极点在右半平⾯上的数⽬。
v 表⽰系统含有的积分环节的个数。
试确定闭环系统稳定的K 值的范围。
4．（12分）已知系统结构图如下，试求系统的传递函数)(,)(s E s C,3==p v （a ）,0==p v （b ）2,0==p v （c ）题4图题2图5．（15分）已知系统结构图如下，试绘制K 由0→+∞变化的根轨迹，并确定系统阶跃响应分别为衰减振荡、单调衰减时K 的取值范围。
6．（15分）某最⼩相位系统⽤串联校正，校正前后对数幅频特性渐近线分别如图中曲线(1)、(2)所⽰，试求校正前后和校正装置的传递函数)(),(),(21s G s G s G c ，并指出Gc （S ）是什么类型的校正。
7．（15分）离散系统如下图所⽰，试求当采样周期分别为T=0.1秒和T=0.5秒输⼊)(1)23()(t t t r ?+=时的稳态误差。
8．（12分）⾮线性系统线性部分的开环频率特性曲线与⾮线性元件负倒数描述曲线如下图所⽰，试判断系统稳定性，并指出)(1x N -和G （j ω）的交点是否为⾃振点。
参考答案A(1)1、根轨迹略，2、传递函数)9)(4(36)(++=s s s G ；单位脉冲响应)0(2.72.7)(94≥-=--t e3、 21,21,21><≠K K K 4、6425316324215313211)()(G G G G G G G G G G G G G G G G G G s R s C ++++= 642531632421653111)()(G G G G G G G G G G G G G G G G G s R s E +++-= 5、根轨迹略。

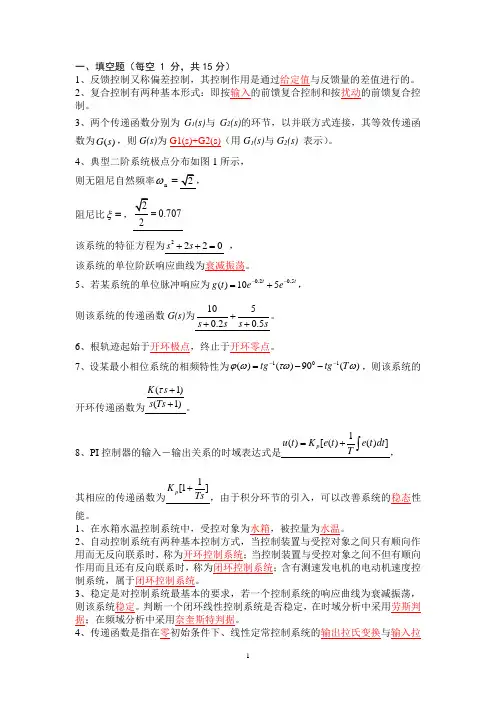

自动控制原理试题及答案一、填空题(每空 1 分,共15分)1、反馈控制又称偏差控制,其控制作用是通过 与反馈量的差值进行的.2、复合控制有两种基本形式:即按 的前馈复合控制和按 的前馈复合控制。
3、两个传递函数分别为G 1(s ）与G 2（s ）的环节，以并联方式连接,其等效传递函数为()G s ，则G （s ）为 （用G 1（s ）与G 2（s) 表示）.4、典型二阶系统极点分布如图1所示， 则无阻尼自然频率=n ω ， 阻尼比=ξ ，该系统的特征方程为 ， 该系统的单位阶跃响应曲线为 .5、若某系统的单位脉冲响应为0.20.5()105t t g t e e --=+，则该系统的传递函数G(s)为 。
6、根轨迹起始于 ，终止于 .7、设某最小相位系统的相频特性为101()()90()tg tg T ϕωτωω--=--，则该系统的开环传递函数为 .8、PI 控制器的输入－输出关系的时域表达式是 ,其相应的传递函数为 ，由于积分环节的引入，可以改善系统的 性能。
二、选择题(每题 2 分，共20分）1、采用负反馈形式连接后，则 （ ）A 、一定能使闭环系统稳定；B 、系统动态性能一定会提高;C 、一定能使干扰引起的误差逐渐减小,最后完全消除；D 、需要调整系统的结构参数，才能改善系统性能。
2、下列哪种措施对提高系统的稳定性没有效果 （ ）。
A 、增加开环极点；B 、在积分环节外加单位负反馈;C 、增加开环零点；D 、引入串联超前校正装置。
3、系统特征方程为 0632)(23=+++=s s s s D ，则系统 ( ） A 、稳定； B 、单位阶跃响应曲线为单调指数上升; C 、临界稳定; D 、右半平面闭环极点数2=Z 。
4、系统在2)(t t r =作用下的稳态误差∞=ss e ，说明 ( ）A 、 型别2<v ；B 、系统不稳定；C 、 输入幅值过大；D 、闭环传递函数中有一个积分环节。

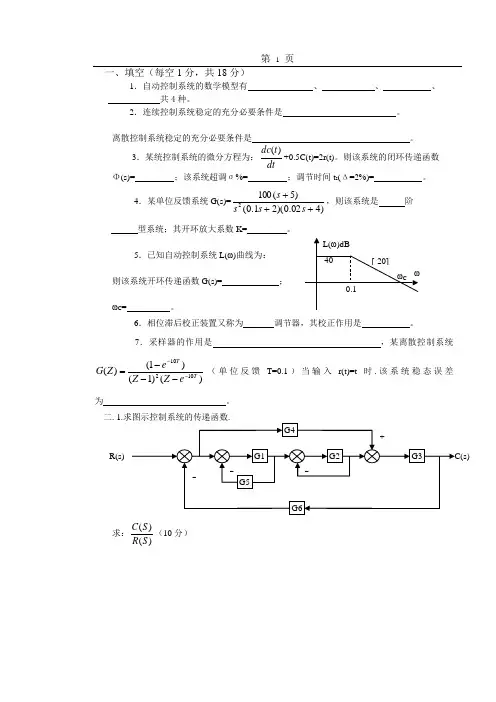

第 1 页一、填空（每空1分，共18分）1．自动控制系统的数学模型有 、 、 、共4种。
2．连续控制系统稳定的充分必要条件是 。
离散控制系统稳定的充分必要条件是 。
3．某统控制系统的微分方程为：dtt dc )(+0.5C(t)=2r(t)。
则该系统的闭环传递函数 Φ(s)= ；该系统超调σ%= ；调节时间t s (Δ=2%)= 。
4．某单位反馈系统G(s)=)402.0)(21.0()5(1002+++s s s s ，则该系统是 阶型系统；其开环放大系数K= 。
5．已知自动控制系统L(ω)曲线为：则该系统开环传递函数G(s)= ；ωC = 。
6．相位滞后校正装置又称为 调节器，其校正作用是 。
7．采样器的作用是 ，某离散控制系统)()1()1()(10210TT e Z Z e Z G -----=（单位反馈T=0.1）当输入r(t)=t 时.该系统稳态误差为 。
二. 1.求：)()(S R S C （10分）R(s)第2页2.求图示系统输出C（Z）的表达式。
（4分）四．反馈校正系统如图所示（12分）求：（1）K f=0时，系统的ξ，ωn和在单位斜坡输入下的稳态误差e ss.（2）若使系统ξ=0.707，k f应取何值？单位斜坡输入下e ss.=？第3页（1）（2）（3）五.已知某系统L（ω）曲线，（12分）（1）写出系统开环传递函数G（s）（2）求其相位裕度γ（3）欲使该系统成为三阶最佳系统.求其K=？，γmax=?六、已知控制系统开环频率特性曲线如图示。
P为开环右极点个数。
г为积分环节个数。
判别系统闭环后的稳定性。
（要求简单写出判别依据）（12第 4 页七、已知控制系统的传递函数为)1005.0)(105.0(10)(0++=s s s G 将其教正为二阶最佳系统，求校正装置的传递函数G 0（S ）。
（12分）一.填空题。
（10分）1.传递函数分母多项式的根，称为系统的2. 微分环节的传递函数为3.并联方框图的等效传递函数等于各并联传递函数之4.单位冲击函数信号的拉氏变换式5.系统开环传递函数中有一个积分环节则该系统为 型系统。
自动控制原理考试试卷及答案一、选择题（每题2分，共20分）1. 下列哪项不是自动控制系统的基本组成部分？A. 控制器B. 被控对象C. 执行机构D. 操作人员答案：D2. 在自动控制系统中，下列哪项属于反馈环节？A. 控制器B. 执行机构C. 被控对象D. 反馈元件答案：D3. 下列哪种控制方式属于闭环控制？A. 比例控制B. 积分控制C. 微分控制答案：D4. 下列哪种控制方式属于开环控制？A. 比例控制B. 积分控制C. 微分控制D. 比例-积分控制答案：A5. 在自动控制系统中，下列哪种控制规律不会产生稳态误差？A. 比例控制B. 积分控制C. 微分控制D. 比例-积分-微分控制答案：B6. 下列哪种控制方式适用于一阶惯性环节？A. 比例控制B. 积分控制C. 微分控制答案：A7. 在自动控制系统中，下列哪种环节不会产生相位滞后？A. 比例环节B. 积分环节C. 微分环节D. 比例-积分环节答案：A8. 下列哪种控制方式可以使系统具有较好的稳定性和快速性？A. 比例控制B. 积分控制C. 微分控制D. 比例-积分-微分控制答案：D9. 在自动控制系统中，下列哪种环节可以使系统具有较好的阻尼效果？A. 比例环节B. 积分环节C. 微分环节D. 比例-积分环节答案：C10. 下列哪种控制方式可以使系统具有较好的跟踪性能？A. 比例控制B. 积分控制C. 微分控制D. 比例-积分-微分控制答案：D二、填空题（每题2分，共20分）1. 自动控制系统的基本组成部分有：控制器、被控对象、执行机构、________。
答案：反馈元件2. 在自动控制系统中，反馈环节的作用是________。
答案：减小系统的稳态误差3. 闭环控制系统的特点有：________、________、________。
答案：稳定性好、快速性好、准确性高4. 开环控制系统的缺点有：________、________、________。
自动控制原理试题及答案【简介】自动控制原理是电子信息工程专业中的一门基础课程，主要涉及控制系统的基本概念、数学模型、传递函数、稳定性分析、根轨迹、频率响应等内容。
本文针对自动控制原理的试题及答案进行了整理和解答，共计1500字。
【第一部分：选择题】1. 控制系统的基本组成部分是（）。
A. 感受器B. 控制器C. 执行器D. 以上选项都正确答案：D2. 传递函数的定义是（）。
A. Y(s)/X(s)B. X(s)/Y(s)C. X(t)/Y(t)D. Y(t)/X(t)答案：A3. 控制系统的稳定性分析常使用（）方法。
A. 根轨迹B. 频率响应C. 传递函数D. 线性回归答案：A【第二部分：填空题】4. __________是控制系统的核心部分，是控制器。
答案：比例控制器、积分控制器、微分控制器或PID控制器5. 在频率域中，传递函数的模为__________，相位角为__________。
答案：增益，相位【第三部分：解答题】6. 简述控制系统的开环和闭环控制的原理及区别。
解答：开环控制是指控制器的输出信号不受反馈信号的影响，仅仅由输入信号决定，因此开环控制系统是非自动调节的。
闭环控制是指控制器的输出信号受到反馈信号的调节，通过与预期输出进行比较，使输出信号逐渐接近预期输出，即使系统发生干扰也能够进行修正。
开环控制适用于要求不高、易实现的系统，闭环控制则更适用于要求较高、对系统稳定性和精度要求较高的系统。
7. 根据控制系统的传递函数D(s)与输入信号X(s)之间的关系，推导出控制系统的输出信号Y(s)与输入信号X(s)之间的关系。
解答：根据传递函数的定义，传递函数D(s)表示系统输出信号与输入信号之间的关系，即D(s) = Y(s)/X(s)。
将Y(s)独立解出，则Y(s) =D(s) * X(s)。
因此，控制系统的输出信号Y(s)与输入信号X(s)的关系为Y(s) = D(s) * X(s)。
【第四部分：编程题】8. 使用MATLAB编程，求解以下控制系统的根轨迹，并分析系统的稳定性。
∑∆∆=i i i s s Q s H )()(1)(zidpngkongzhi1 闭环系统（或反馈系统）的特征：采用负反馈，系统的被控变量对控制作用有直接影响，即被控变量对自己有控制作用 。
2 典型闭环系统的功能框图。
自动控制 在没有人直接参与的情况下，通过控制器使被控对象或过程按照预定的规律运行。
自动控制系统 由控制器和被控对象组成，能够实现自动控制任务的系统。
被控制量 在控制系统中．按规定的任务需要加以控制的物理量。
控制量 作为被控制量的控制指令而加给系统的输入星．也称控制输入。
扰动量 干扰或破坏系统按预定规律运行的输入量，也称扰动输入或干扰掐入。
反馈 通过测量变换装置将系统或元件的输出量反送到输入端，与输入信号相比较。
反送到输入端的信号称为反馈信号。
负反馈 反馈信号与输人信号相减，其差为偏差信号。
负反馈控制原理 检测偏差用以消除偏差。
将系统的输出信号引回插入端，与输入信号相减，形成偏差信号。
然后根据偏差信号产生相应的控制作用，力图消除或减少偏差的过程。
开环控制系统 系统的输入和输出之间不存在反馈回路，输出量对系统的控制作用没有影响，这样的系统称为开环控制系统。
开环控制又分为无扰动补偿和有扰动补偿两种。
闭环控制系统 凡是系统输出端与输入端存在反馈回路，即输出量对控制作用有直接影响的系统，叫作闭环控制系统。
自动控制原理课程中所讨论的主要是闭环负反馈控制系统。
复合控制系统 复合控制系统是一种将开环控制和闭环控制结合在一起的控制系统。
它在闭环控制的基础上，用开环方式提供一个控制输入信号或扰动输入信号的顺馈通道，用以提高系统的精度。
自动控制系统组成 闭环负反馈控制系统的典型结构如图1．2所示。
组成一个自动控制系统通常包括以下基本元件．给定元件 给出与被控制量希望位相对应的控制输入信号(给定信号)，这个控制输入信号的量纲要与主反馈信号的量纲相同。
给定元件通常不在闭环回路中。
2．测量元件 测量元件也叫传感器，用于测量被控制量，产生与被控制量有一定函数关系的信号。
被控制量成比例或与其导数成比例的信号。
测量元件的精度直接影响控制系统的精度应使测量元件的精度高于系统的精度，还要有足够宽的频带。
3．比较无件 用于比较控制量和反馈量并产生偏差信号。
电桥、运算放大器可作为电信号的比较元件。
有些比较元件与测量元件是结合在一起的，如测角位移的旋转变压器和自整角机等。
4．放大元件 对信号进行幅值或功率的放大，以及信号形式的变换．如交流变直流的相敏整流或直流变交流的相敏调制。
5．执行元件 用于操纵被控对象，如机械位移系统中的电动机、液压伺服马达、温度控制系统中的加热装置。
执行元件的选择应具有足够大的功率和足够宽的频带。
6．校正元件 用于改善系统的动态和稳态性能。
根据被控对象特点和性能指标的要求而设计。
校正元件串联在由偏差信号到被控制信号间的前向通道中的称为串联校正；校正元件在反馈回路中的称为反馈校正。
7．被控对象 控制系统所要控制的对象，例如水箱水位控制系统中的水箱、房间温度控制系统中的房间、火炮随动系统中的火炮、电动机转速控制系统中电机所带的负载等。
设计控制系统时，认为被控对象是不可改变的，它的输出即为控制系统的被控制量。
8．能源元件 为控制系统提供能源的元件，在方框图中通常不画出。
对控制系统的基本要求1．稳定性 稳定性是系统正常工作的必要条件。
2．准确性 要求过渡过程结束后，系统的稳态精度比较高，稳态误差比较小．或者对某种典型输入信号的稳态误差为零。
3．快速性 系统的响应速度快、过渡过程时间短、超调量小。
系统的稳定性足够好、频带足够宽，才可能实现快速性的要求。
第一章：1、建立系统的微分方程，绘制动态框图并求传递函数。
3、传递函数 在零初始条件下，系统输出量的拉氏变换与输入量的拉氏变换之比称为传递函数。
传递函数的概念适用于线性定常单输入、单输出系统。
求传递函数通常有两种方法：对系统的微分方程取拉氏变换，或化简系统的动态方框图。
对于由电阻、电感、电容元件组成的电气网络，一般采用运算阻抗的方法求传递函数。
4、结构图的变换与化简 化简方框图是求传递函数的常用方法。
对方框图进行变换和化简时要遵循等效原则：对任一环节进行变换时，变换前后该环节的输人量、输出量及其相互关系应保持不变。
化简方框图的主要方法就是将串联环节、并联环节和基本反馈环节用一个等效环节代替。
化简方框图的关键是解除交叉结构，即移动分支点或相加点，使被简化的环节中不存在与外部直10.90.50.1图3-2表示性能指标td,tr,tp,Mp 和ts 的单位阶跃响应曲线h(t)(∞h (∞h (∞h )(∞h %100)()()(%⨯∞∞-=h h t h p σt接相连的分支点和相加点。
5、利用梅森(Mason)公式求传递函数。
)(s Q i 第i 条前向通路传递函数的乘积。
∆流图的特征式= 1 - 所有回路传递函数乘积之和+每两个互不接触回路传递函数乘积之和-每三个 (1)∑∑∑-+bccbaaLL L ..........条前向通路接触的回路中处除去与第从余子式i ,∆∆i第三章：1、一阶系统对典型输入信号的输出响应。
（单位）阶跃函数（Step function ）0,)(1≥t t ;（单位）斜坡函数（Ramp function ）速度 0,≥t t ;（单位）加速度函数（Acceleration function ）抛物线0,212≥t t ;（单位）脉冲函数（Impulse function ） 0,)(=t t δ;正弦函数（Simusoidal function ）Asinut ，当输入作用具有周期性变化时。
2、动态性能指标： 1.延迟时间d t ：（Delay Time ）响应曲线第一次达到稳态值的一半所需的时间，叫延迟时间。
2.上升时间:r t （Rise Time ）响应曲线从稳态值的10%上升到90%，所需的时间。
〔5%上升到95%，或从0上升到100%，对于欠阻尼二阶系统，通常采用0～100%的上升时间，对于过阻尼系统，通常采用10～90%的上升时间〕，上升时间越短，响应速度越快。
3.峰值时间p t （Peak Time ）：响应曲线达到过调量的第一个峰值所需要的时间。
4.调节时间:s t （Settling Time ）：在响应曲线的稳态线上，用稳态值的百分数（通常取5%或2%）作一个允许误差范围，响应曲线达到并永远保持在这一允许误差范围内，所需的时间。
5.最大超调量:p M （Maximum Overshoot ）：指响应的最大偏离量h(tp)于终值)(∞h 之差的百分比，即%σ 13- r t 或p t 评价系统的响应速度；s t 同时反映响应速度和阻尼程度的综合性指标。
%σ评价系统的阻尼程度。
3、一阶系统的时域分析单位阶跃响应 单位阶跃函数的拉氏变换为S s R 1)(=，则系统的输出由式为 111111)()()(+-=⋅+==TS S S TS s R s s C φ2222)(nn nw s w s w s ++=ξφ0<ξ10<<ξ1=ξ1>ξnd t ωξξ22.06.01++=10<<ξdt 对上式取拉氏反变换，得Tt e t c --=1)( 0≥t （3-4）注：R(s)的极点形成系统响应的稳态分量。
响应曲线在0≥t 时的斜率为T 1，如果系统输出响应的速度恒为T1，则只要t ＝T 时，输出c(t)就能达到其终值。
如图3-4所示。
由于c(t)的终值为1，因而系统阶跃输入时的稳态误差为零。
动态性能指标：T t d 69.0=T t r 20.2=误差带）%5(3T t s =％不存在和σp t4、二阶系统时间响应及其动态性能指标计算。
典型传递函数二阶系统的单位阶跃响应两个正实部的特征根 不稳定系统闭环极点为共扼复根，位于右半S 平面，这时的系统叫做欠阻尼系统 为两个相等的根,临界阻尼系统 两个不相等的根，过阻尼系统 虚轴上，瞬态响应变为等幅振荡，无阻尼系统欠阻尼情况 二阶系统一般取7.0,8.0~4.0=ξ 。
其它的动态性能指标，有的可用n ωξ和精确表示，如p p r M t t ,,,有的很难用n ωξ和准确表示，如s d t t ,,可采用近似算法。
当01<<ξ时，特征根 s 1.2=21ξξ-±-n n jw w ,221,1arctanξξξθ-=-=n d w w⑴ 时，亦可用nd t ωξ7.01+=⑵r t （上升时间）dr t ωβπ-=ξ一定，即β一定，↓↑→→r t n ω ,响应速度越快⑶)(峰值时间p tdp t ωπ=↓→↑p t 距离越远）（闭环极点力负实轴的一定时，n ωξ⑷ 的计算，超调量p M or %σ超调量在峰值时间发生，故)(p t h 即为最大输出%100%100)()()(%21⨯=⨯∞∞-=--ξπξσe h h t h p⑸调节时间S t 的计算 选取误差带nS nS t t ξωξω5.35.305.0=≤=∆nS nS t t ξωξω5.45.402.0=≤=∆当ξ较小 4.0≤ξ)02.0(4)05.0(3=∆==∆=nS nS t t ξωξω系统的单位阶跃响应为 C(t)=1-)sin(112θξξ+--t w e d t w n动态性能指标计算公式为 上升时间 21ξθπθπ--=-=n dr w w t峰值时间 d n dp T w w t 2112=--==ξθππ其中T d 是有阻尼振荡周期，且T d =d dd f w f ,21π=是有阻尼振荡频率。
超调量 %10021⨯=--ξξπδe p调整时间 )02.0(4)05.0(3=∆==∆=ns n s w t w t ξξ或振荡次数 N=p d s T t δπξξln 5.115.12-=-= （∆=0.05） 或 N=pd s T t δπξξln 2122-=-= （∆=0.02） 5、系统稳定性分析特征根必须全部分布在S 平面的左半部，即具有负实部。
已知系统的特征方程时，可采用Routh 稳定判据或Hurwitz 稳定判据判定系统的稳定性。
特征多项式各项系数均大于零(或同符号)是系统稳定的必要条件。
Routh 判据：由特征方程各项系数列出Routh 表，如果表中第一列各项严格为正，则系统稳定；第一列出现负数，则系统不稳定，且第一列各项数值符号改变的次数就是正实部特征根的数目。
Hurwitz 判据：由特征方程各项系数构成的各阶Hurwitz 行列式全部为正，则系统稳定。
劳斯稳定判据是根据所列劳斯表第一列系数符号的变化，去判别特征方程式根在S 平面上的具体分布，过程如下：① 如果劳斯表中第一列的系数均为正值，则其特征方程式的根都在S 的左半平面，相应的系统是稳定的。
