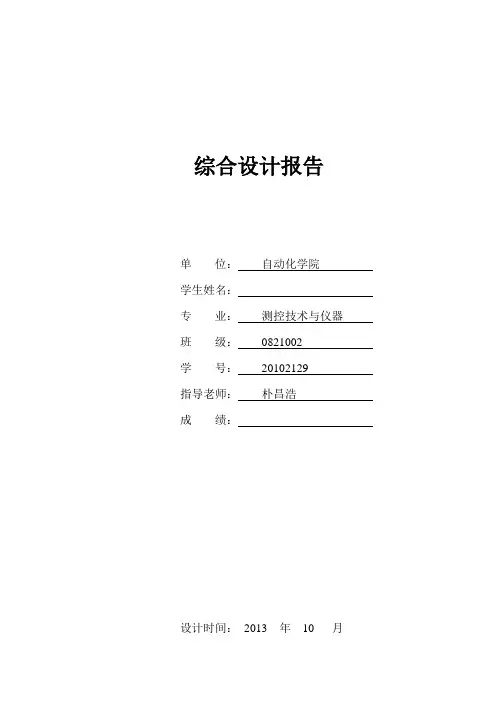

综合设计报告单位：自动化学院学生姓名：专业：测控技术与仪器班级：0821002学号：20102129指导老师：朴昌浩成绩：设计时间：2013 年10 月2013年测控技术与仪器专业综合设计题目要求1 设计题目：绝缘检测电路设计2 指导老师姓名：朴昌浩3 题目要求：完成“绝缘电阻检测仪”有关设计，并完成相关硬件电路设计和软件仿真。

（1）独立完成绝缘电阻检测仪硬件电路设计。

（2）要求检测仪实现对电路中绝缘设备的漏电检测。

（3）通过LED屏幕显示漏电电压并发出报警指示。

4 设计的具体要求：（1）通过硬件设计软件绘制出本题目的硬件原理图。

（2）通过protues等仿真软件仿真实验结果。

（3）反应灵敏度在200ms以内。

（4）实现0.1V～500V的测量范围。

（5）精确度为±0.1V。

参考书目：【1】测控电路天津大学出版社一、绝缘检测的意义在电力直流供电系统应用过程中，绝缘事故的发生将直接影响继电保护装置的准确动作，进而发生误动作，导致供电故障，造成不必要的经济损失。

因此，为了减少这种绝缘事故，必须有一个良好的绝缘监测方法。

绝缘监测是为了能在平时更好地对直流供电系统进行监测，能及时发现问题，检测出设备的绝缘程度是否处于所要求的范围内，通过试验检测，掌握直流供电系统的绝缘情况，可保证系统及早发现缺陷，从而进行相应的维修与检修。

二、绝缘检测原理(本组采用的采用的桥式检测等效原理)及常用方法简介1、绝缘检测原理图1 桥式检测等效原理桥式检测等效原理如图所示，该图用开关K的闭合与断开进行两次检测，以组成方程组求解待测电阻Rx 、Ry的值，其中U1、U2、I1、I2、I3是能测出的已知量。

根据流过节点的电流和为零这一原理，可知I 1+I2-I3-I4=0,I4=I1+I2-I3I x +I4-IY=0,所以有IX+I1+I2-I3-IY=0I 1+I 2+I X =I 3+I Y令 I x =U 1/R x I y =U 2/R y设 x=1/R x y=1/R y a=U 1 b=U 2 c=I 3-I 2-I 1 根据I 3-I 1-I 2=I x -I y得 c=U 1/R x -U 2/R y =ax-by 开关断开时： c 1=a 1x-b 1y 开关闭合时： c 2=a 2x-b 2y所以R X =1/x=（-a 1b 2+a 2b 1)/(-b 2c 1+b 1c 2) R y =1/y=（-a 1b 2+a 2b 1)/ (a 1c 1-a 2c 2) 即为所求待测电阻值2、常用绝缘检测方法目前，电力直流系统的绝缘检测分为直流检测法和交流检测法。

绝缘检测装置的原理及应用1. 简介绝缘检测装置是一种用于检测电气装置或设备中绝缘状态的工具。

通过测量电气设备的绝缘电阻，可以确定是否存在绝缘破损或漏电现象。

绝缘检测装置可以应用于各种电气设备，例如电动机、发电机、变压器等，用于确保设备的安全运行。

2. 绝缘检测装置的原理绝缘检测装置的原理基于电气绝缘的基本概念。

绝缘是指两个电极之间存在的非导电材料，用于阻止电流通过。

当绝缘材料破损或存在漏洞时，电流可能会通过绝缘材料，导致设备的损坏或安全隐患。

绝缘检测装置通常通过将测试电压施加在电气设备的绝缘上，然后测量绝缘电阻来检测绝缘状态。

绝缘电阻是指单位长度或单位面积上绝缘材料对电流的阻力。

当绝缘破损或存在漏洞时，绝缘电阻会显著减小。

3. 绝缘检测方法以下列举了一些常用的绝缘检测方法：•直流绝缘电阻测试：使用直流电源施加一定的电压，测量电流和电压之间的比值，计算绝缘电阻。

这是一种常用的绝缘检测方法，适用于大部分电气设备。

•交流绝缘电阻测试：使用交流电源施加一定的电压，测量电流和电压之间的比值，计算绝缘电阻。

交流绝缘电阻测试相比于直流绝缘电阻测试更加准确，适用于一些对测试精度要求较高的应用场合。

•局部放电测试：通过检测局部放电现象来间接评估绝缘的质量。

这是一种常用的在线绝缘检测方法，可以通过连接传感器到设备上来实时监测绝缘状态。

4. 绝缘检测装置的应用绝缘检测装置广泛应用于各个领域的电气设备中，以下是一些常见的应用场景：•发电厂：在发电厂中，绝缘检测装置用于检测发电机和变压器的绝缘状态。

通过对发电机和变压器的绝缘进行定期检测，可以及时发现绝缘破损或漏电问题，并采取相应的维修措施，确保发电设备的安全运行。

•工业领域：在工业领域中，绝缘检测装置常用于电动机和电气控制设备。

通过检测电动机和电气控制设备的绝缘状态，可以确保设备在工作过程中不会发生意外故障，提高工作效率和安全性。

•建筑业：在建筑业中，绝缘检测装置通常用于检测建筑物中电气设备的绝缘状态。

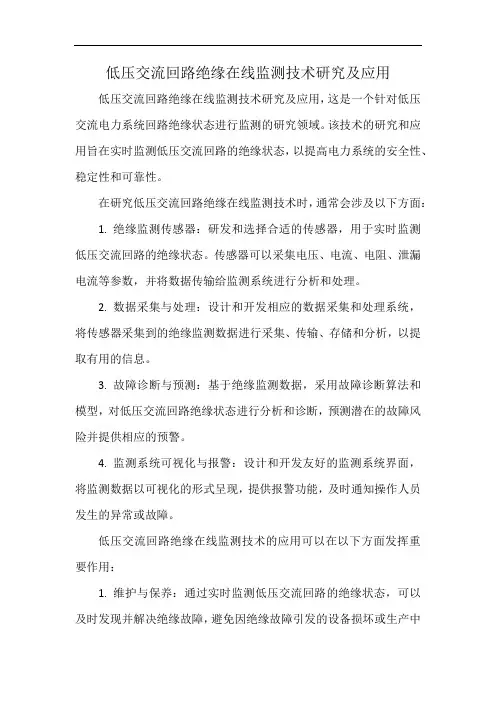

低压交流回路绝缘在线监测技术研究及应用低压交流回路绝缘在线监测技术研究及应用，这是一个针对低压交流电力系统回路绝缘状态进行监测的研究领域。

该技术的研究和应用旨在实时监测低压交流回路的绝缘状态，以提高电力系统的安全性、稳定性和可靠性。

在研究低压交流回路绝缘在线监测技术时，通常会涉及以下方面：1. 绝缘监测传感器：研发和选择合适的传感器，用于实时监测低压交流回路的绝缘状态。

传感器可以采集电压、电流、电阻、泄漏电流等参数，并将数据传输给监测系统进行分析和处理。

2. 数据采集与处理：设计和开发相应的数据采集和处理系统，将传感器采集到的绝缘监测数据进行采集、传输、存储和分析，以提取有用的信息。

3. 故障诊断与预测：基于绝缘监测数据，采用故障诊断算法和模型，对低压交流回路绝缘状态进行分析和诊断，预测潜在的故障风险并提供相应的预警。

4. 监测系统可视化与报警：设计和开发友好的监测系统界面，将监测数据以可视化的形式呈现，提供报警功能，及时通知操作人员发生的异常或故障。

低压交流回路绝缘在线监测技术的应用可以在以下方面发挥重要作用：1. 维护与保养：通过实时监测低压交流回路的绝缘状态，可以及时发现并解决绝缘故障，避免因绝缘故障引发的设备损坏或生产中断。

2. 故障预警与预防：监测技术可以提前预警潜在的绝缘故障问题，采取预防措施，减少故障发生的可能性。

3. 运行优化：准确了解低压交流回路的绝缘状态，可以优化设备运行参数和维护计划，提高电力系统的效率和可靠性。

需要注意的是，具体的低压交流回路绝缘在线监测技术研究和应用情况可能因地区和实际需求而有所不同，上述内容仅为一般介绍。

如果您需要更具体的内容或想要了解更多相关信息，建议您咨询电力系统专业人士或相关研究机构。

绝缘检测装置的原理及应用绝缘检测装置是一种用于检测电气设备或电力系统中绝缘状态的工具。

它的主要原理是通过测量设备或线路中的绝缘电阻来判断是否存在绝缘故障或绝缘损坏。

绝缘检测装置可以帮助工程师或技术人员及时发现并解决潜在的绝缘问题，提升电气系统的安全性和可靠性。

绝缘检测装置的工作原理主要分为两种：直流绝缘检测和交流绝缘检测。

直流绝缘检测装置的工作原理是通过向被测试设备或线路施加特定的直流电压，然后测量电流来计算出绝缘电阻。

在正常情况下，绝缘电阻会很高，从而电流会很小；而当绝缘故障或损坏发生时，导电故障环路会形成，导致电流增大。

通过测量出的电流值，可以判断绝缘状态的好坏。

交流绝缘检测装置的工作原理是通过在被测设备或线路上施加交流电压，然后测量电气系统中的绝缘损耗电流。

正常情况下，绝缘损耗电流较小；而当绝缘故障或损坏发生时，绝缘损耗电流会增加。

通过测量出的电流值，可以判断绝缘状况的好坏。

绝缘检测装置的应用非常广泛，以下是一些常见的应用领域：1. 电力系统检测：绝缘检测装置可以用于对电力系统中的各种设备进行绝缘状态的监测，如变压器、发电机、输电线路等。

及时发现并修复绝缘故障，能够防止事故的发生，保障电力系统的稳定运行。

2. 电器设备生产与维修：在电器设备的生产和维修过程中，绝缘检测装置可以用于对电器绝缘进行检测和验证，确保产品的品质和性能。

3. 医疗设备：绝缘检测装置可以应用于医疗设备，如医用电器和医用仪器。

它可以检测设备中的绝缘是否完好，避免对病人和医护人员造成电击的危险。

4. 铁路绝缘检测：绝缘检测装置可以用于铁路系统的绝缘状态检测，包括轨道绝缘、信号电缆绝缘等。

这有助于保障铁路线路的正常运行和安全。

5. 建筑工地：绝缘检测装置可以用于建筑工地的电器设备绝缘状态的检测。

这对保障建筑工地工人的人身安全非常重要。

综上所述，绝缘检测装置通过测量电气系统中的绝缘电阻或绝缘损耗电流，可以判断绝缘状态的好坏。

它的应用非常广泛，包括电力系统检测、电器设备生产与维修、医疗设备、铁路绝缘检测和建筑工地等领域。

医疗IT配电系统的绝缘检测及其应用刘静安科瑞电气股份有限公司上海嘉定201801摘要本文主要介绍了在医疗IT系统领域中，对比IEC标准和以美国为代表的NSPF标准的不同之处，进一步理解应用与医疗IT系统的不同的漏电保护技术关键词漏电绝缘监视 IEC标准 NSPF 标准医疗IT系统医疗2类场所是医院内重要场所，通常指手术室、重症监护室或心脏监护室等，对病人而言是生命攸关的场所，也是充满医疗器械和医疗电气设备的场所，此类场所的漏电保护和普通建筑物相比有特殊的要求，即通过局部IT 系统供电。

为了更好地理解应用于医疗IT 系统的不同的漏电保护技术，首先对现行相关的不同国际标准作一介绍。

1 不同国家医疗IT系统的不同标准在医疗2类场所采用医疗IT 系统的主要国家及其国家标准如下：美国NFPA 99 瑞士MED 4818英国BS7671-SGN7.10 (2003) 匈牙利MSZ2040德国DIN VDE 710 比利时TN013法国NF C15-211 巴西NBR13.543荷兰NEN 3134 智利N.SEG 4EP79意大利TC 10 加拿大CSAZ31.1奥地利OVE-EN7 日本JIS T 1022挪威NVE-1991-FEB 澳大利亚AS3003芬兰SFS 4372 中国GB 16895.24 - 2005西班牙UNE20-615-80 国际电工委员会（IEC) IEC60364-7-710爱尔兰TC 10纵观上述各国的规范，主要可以划分为两大标准，即以IEC60364-7-710为代表的、监视IT系统对地绝缘阻值的标准，主要参与国家大部分为欧盟国家，如英国、法国、德国、芬兰、意大利、瑞士、匈牙利、爱尔兰等，欧盟以外的国家如中国和巴西等。

另外一类标准以美国的NEPA99为代表，监视IT 系统对地容性漏电流和阻性漏电流的总和，主要追随的国家有加拿大、日本、澳大利亚、荷兰、挪威、智利和许多中美洲国家。

绝缘监测装置原理绝缘监测装置是一种用于监测电气设备绝缘状态的设备。

它通过测量和分析绝缘材料的电气特性，提供有关设备绝缘状态的信息。

本文将介绍绝缘监测装置的原理和工作机制。

一、绝缘监测装置的原理绝缘监测装置通过测量电气设备的绝缘电阻、介质损耗角正切以及绝缘材料的极化电流等参数，来判断设备的绝缘状态。

以下是绝缘监测装置常用的原理和工作方式：1. 直流电阻原理：根据欧姆定律，绝缘电阻与电流、电压之间满足Ohm's Law. 如果绝缘材料完好，电阻会很大；若电阻缺陷或污染，电阻会明显下降。

绝缘监测装置通过施加一定电压和测量电流，来计算绝缘电阻，从而判断绝缘状态。

2. 介质损耗角正切原理：介质损耗角正切是指介质中电场能量损耗的程度。

当绝缘材料老化或受潮时，导致介质中电荷移动频率增加，电场能量的损耗增加，角正切值会显著增大。

绝缘监测装置可以通过测量介质损耗角正切的变化，来评估绝缘材料的老化程度。

3. 极化电流原理：极化电流是指绝缘材料在受到外电场作用时，电荷在材料内部发生移动的电流。

当绝缘材料老化或存在故障时，极化电流会增大。

通过测量极化电流的变化，绝缘监测装置可以检测出绝缘材料的老化和故障情况。

二、绝缘监测装置的工作机制绝缘监测装置通常分为三个主要部分：传感器、数据采集单元和数据处理单元。

传感器负责测量电气设备的绝缘参数，并将测得的数据传输给数据采集单元。

数据采集单元负责接收传感器传来的数据，并将其转换成数字信号，以便后续处理和分析。

数据处理单元是绝缘监测装置的核心部分，它对采集到的数据进行处理和分析。

根据不同的绝缘监测原理，数据处理单元可以采用不同的算法和技术。

在现代的绝缘监测装置中，通常还会配备触摸屏或显示屏，用于显示实时数据和状态报警信息。

用户可以通过触摸屏或显示屏进行操作和设置，以满足不同的监测需求。

绝缘监测装置通常会设置报警阈值，当绝缘参数超过预设的阈值时，会触发报警并发送警报信息。

这样可以及时警示用户，采取相应的维修和保养措施，避免发生绝缘故障。

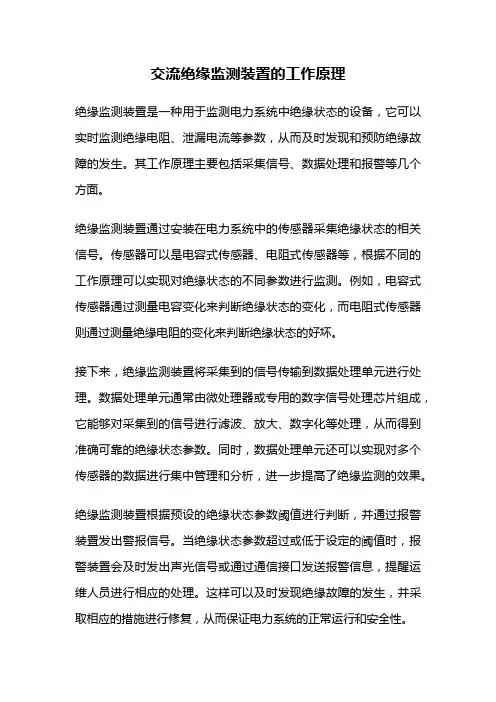

交流绝缘监测装置的工作原理绝缘监测装置是一种用于监测电力系统中绝缘状态的设备，它可以实时监测绝缘电阻、泄漏电流等参数，从而及时发现和预防绝缘故障的发生。

其工作原理主要包括采集信号、数据处理和报警等几个方面。

绝缘监测装置通过安装在电力系统中的传感器采集绝缘状态的相关信号。

传感器可以是电容式传感器、电阻式传感器等，根据不同的工作原理可以实现对绝缘状态的不同参数进行监测。

例如，电容式传感器通过测量电容变化来判断绝缘状态的变化，而电阻式传感器则通过测量绝缘电阻的变化来判断绝缘状态的好坏。

接下来，绝缘监测装置将采集到的信号传输到数据处理单元进行处理。

数据处理单元通常由微处理器或专用的数字信号处理芯片组成，它能够对采集到的信号进行滤波、放大、数字化等处理，从而得到准确可靠的绝缘状态参数。

同时，数据处理单元还可以实现对多个传感器的数据进行集中管理和分析，进一步提高了绝缘监测的效果。

绝缘监测装置根据预设的绝缘状态参数阈值进行判断，并通过报警装置发出警报信号。

当绝缘状态参数超过或低于设定的阈值时，报警装置会及时发出声光信号或通过通信接口发送报警信息，提醒运维人员进行相应的处理。

这样可以及时发现绝缘故障的发生，并采取相应的措施进行修复，从而保证电力系统的正常运行和安全性。

绝缘监测装置的工作原理基于对绝缘状态的监测和判断，通过采集信号、数据处理和报警等环节，实现对绝缘状态的实时监测和预警。

它可以有效预防绝缘故障的发生，提高电力系统的可靠性和安全性。

随着电力系统的发展和智能化的推进，绝缘监测装置在电力行业中的应用越来越广泛，对于维护电力系统的正常运行起到了重要的作用。

绝缘监测装置的工作原理是通过采集绝缘状态的信号，经过数据处理和报警等环节，实现对电力系统绝缘状态的监测和预警。

它在电力系统中起到了重要的作用，可以提高电力系统的安全性和可靠性。

随着技术的不断发展，绝缘监测装置将会变得更加智能化和高效化，为电力系统的运行和维护提供更好的支持。

浅谈医疗IT 系统及绝缘监测产品的应用1、IT 配电系统在2类医疗场所的应用2类医疗场所对供电持续性和漏电流要求较高,IT 系统降低了系统对地的泄漏电流，人身触电的危险被降低到最小程度。

在IT 系统中安装了绝缘监测仪装置, 大大提高了事故预防能力, 系统一旦显现第一个绝缘故障, 可不能引发系统的停电,保证了供电的持续。

在医院的手术室和ICU 病房中，为了保证供电的靠得住性，采纳了双电源切换的供电方式，一旦该路电源停电，另外一路电源会专门快切换。

关于重要负荷，采纳IT 系统供电。

当发生绝缘故障时, 故障电流对地无法组成回路, 只会产生一个很小的容性漏电流, 同时电流可不能致使上一级断路器或熔断器动作, 保证了供电的持续性。

为了实时监测IT 系统对地的绝缘状况，系统内设置了绝缘监测装置，当系统绝缘下降到监测装置的报警值时，该监测装置会发出报警信息，提示系统显现绝缘故障，需尽快进行排除。

IT 系统配电示用意如图1所示。

设备等电位端子排AIM-M100隔离变压器QF图1 IT 配电系统示用意在本工程除采纳IT 系统供电外，还采取了以下几种方法, 确保IT 系统供电的平安性和靠得住性。

1）IT 系统中采纳的断路器均选择带短路爱惜，而不带过载爱惜断路器，避免因系统过载跳闸，阻碍供电的持续性。

2）为了有效避免不同用电设备外壳电位差而产生的电击事故，该系统采取进行了靠得住的等电位联接。

3）IT 系统插座和插座箱均有明显的标志，TN-S 系统插头不能插入。

4）为尽可能减小IT 系统对地的泄露电容引发的漏电流，隔离变压器的容量限制在8kVA 以下。

5）IT 系统的绝缘监测采纳医用的绝缘监视仪, 并知足国家标准对该类产品的要求。

绝缘监测仪只用于故障报警，不能动作于断路器。

2 手术室IT 供电及绝缘监测方案本次设计中手术室采纳了安科瑞公司的医疗IT 配电产品，其系统由隔离变压器、绝缘监测仪、仪用电源、外接报警显示仪和绝缘故障定位装置组成。

绝缘监测仪工作原理
绝缘监测仪是一种用于监测电力系统中绝缘状态的设备，其工作原理主要是通过对绝缘介质的电气特性进行监测，以实时掌握绝缘状态的变化情况，从而保障电力系统的安全稳定运行。

下面将详细介绍绝缘监测仪的工作原理。

首先，绝缘监测仪通过在电力系统中布设的传感器，实时采集电气设备的绝缘电阻、介损角正切、局部放电等参数。

这些参数是反映绝缘状态的重要指标，通过监测这些参数的变化，可以及时发现绝缘状态的异常情况。

其次，绝缘监测仪将采集到的数据传输至监控中心或终端设备，经过处理和分析后形成绝缘状态的实时监测图像和数据报表。

这些图像和数据报表直观地反映了电力系统中各个设备的绝缘状态，为运维人员提供了重要的参考依据。

然后，绝缘监测仪还可以通过预设的报警参数，对绝缘状态进行实时监测和预警。

一旦发现绝缘状态存在异常情况，绝缘监测仪会立即发出警报信号，提醒运维人员及时采取相应的措施，以防止绝缘故障的发生。

此外，绝缘监测仪还可以与其他智能化设备进行联动，实现对电力系统的智能化监测和控制。

通过与配电自动化系统、智能终端设备等的联动，可以实现对绝缘状态的自动化监测和控制，提高电力系统的运行效率和安全性。

综上所述，绝缘监测仪通过对绝缘状态的实时监测和预警，可以帮助运维人员及时发现和处理潜在的绝缘故障隐患，保障电力系统的安全稳定运行。

同时，其智能化监测和控制功能，也为电力系统的智能化建设提供了重要的技术支持。

相信随着技术的不断进步，绝缘监测仪将在电力系统中发挥越来越重要的作用。

安科瑞IT 配电系统绝缘监测装置及医疗场所供电解决方案1概述随着电子医疗设备在医院领域的广泛应用，漏电流对病人构成的威胁也越来越大，尤其是那些生命攸关的场所，病人在手术中或麻醉状态下，各种电极、传感器直接插入人体内，微小的漏电流都有可能导致病人触电身亡。

因此，对于医院这一特殊场所的电气设计，应严格按照国家标准和规范进行。

安科瑞医用IT 系统绝缘监测装置及系统适用于医院的手术室、ICU(CCU)监护病房等重要场所，能为这类场所提供安全、连续、可靠的供电解决方案。

2 医用隔离电源集中监控器2.1适用环境◆ 工作温度：-10℃～+55℃ ◆ 储存温度：-20℃～+70℃ ◆ 相对湿度：≤95%不结露 ◆ 海拔高度：≤2500m◆ 污染等级：Ⅲ 级，安装类别：Ⅲ 级2.2主要组成部件名称 详细参数医用隔离电源集中监控器 外形尺寸500(H)×400(W)×190(D) 主要 组成 部件计算机 10’’TFT 彩色触摸屏 输入输出模块 内置远程智能I/O电源模块 开关电源指示灯红(报警指示) 黄(通讯故障指示) 绿(运行指示)2.3实体结构图1：报警指示灯（红色），系统接收到监控报警信号时指示灯点亮。

2：通讯故障指示灯（黄色），系统通讯异常时指示灯亮。

12 32.4软件界面医用隔离电源集中监控器可对安装于各手术室、心脏监护病房、重症监护室的绝缘变压器的运行状态进行集中的、实时的监测与显示，监测参量含对地绝缘电阻、变压器负荷电流、变压器绕组温度等；系统具有一次图及现场分布图显示功能，便于及时、直观地发现IT供电系统的报警地点或区域；医用隔离电源集中监控器的显示屏为触摸显示方式。

软件可单独调用某个IT供电系统的监测画面，并可通过手动选择该系统隔离变压器运行的详细状态，具有断线故障检测功能，如与被测系统连接线断线故障、温度传感器断线故障以及功能接地线断线故障等；医用隔离电源集中监控器还具有报警显示与记录功能，可记录报警发生的时刻、报警类型及报警值等信息，并可支持报警声音（报警声音也可屏蔽），方便运维人员分析系统运行的历史情况，及时排除故障。

本德尔af460绝缘监测仪说明书绝缘监测（绝缘监视）设备连续监视IT系统(不接地系统)的绝缘电阻，并且当值下降低于响应值时会发出报警。

为了获得这个测量值，设备必须连接在IT系统和保护接地线(PE)之间。

测量电流叠加在系统上，通过测量电路检测和评估。

绝缘监视设备在早期以可靠的方式检测绝缘水平的恶化。

isoMED427P-CX (107TD47) 绝缘监视仪
isoMED427P-CX是107TD47绝缘监视仪的换代产品，在原有功能基础上做了较大更新，体积更小，安装和接线更加方便，是本德尔新一代医用绝缘监视仪。

该监测仪器可监视医疗IT系统的绝缘电阻，同时也可监视IT系统的负载、电流和温度，连接EDS系列绝缘故障定位仪后即能扩展成绝缘故障定位系统。

IR427-LD绝缘监视仪
IR427绝缘监视仪应用于监视医疗|T系统的绝缘电阻，同时也可监视系统内变压器的负载、电流和温度。

IR427-LD特征：
用于医疗IT系统的绝缘监视；
用于监视IT系统变压器的负载和温度；
用于R的可调响应值；
可调负载电流响应值；
集成电压监视，用于4组报警和测试控制面板MK7-CN；
通过PTC热敏电阻或双金属开关(NC)来监视温度；
对地连接监视；
LEDs: Power On，报警1，报警2；
内部/外部测试按钮；
可编程报警继电器：常开或常闭操作；
具有自动报警的自检功能；
紧凑型双模外壳 (36 mm)；
4个接线接口用于4组报警以及测试控制单元MK7-CN；
文章相关材料来自本德尔融创网站，点击“了解更多”进入本德尔融创了解更多用电防护信息。

目录1. 概述 (4)2. 安全须知 (5)3. 主要技术参数 (7)3.1. 基本参数 (7)3.2. 电动机参数 (7)3.3. 钻井参数 (7)4. 电气控制系统组成 (8)4.1.1 顶驱系统简介 (8)4.1.2 顶驱系统通讯 (8)4.2 顶驱电控房 (8)4.2.1 电控房简介 (8)4.2.2 电控房配电 (9)4.3 交流变频驱动系统 (9)4.3.1 进线柜 (9)4.3.2 整流柜 (9)4.4 PLC/MCC 控制柜 (10)4.5 司钻操作台 (11)4.6 主动力电缆 (12)4.7 其他电缆 (12)4.7.1 综合电缆 (12)4.7.2 司钻台控制电缆 (12)4.7.3. 辅助动力电缆 (12)4.7.4. 接地电缆 (12)5操作程序 (13)5.1VFD房启停 (13)5.1.1 启动前的检查 (13)5.1.2 上电程序 (13)5.1.3 启动系统 (13)5.1.4 停止系统 (13)5.2 液压系统启停 (14)5.3 主电机加热 (14)5.4 主电机冷却风机 (14)5.6 故障/报警 (15)5.7 故障查找 (15)5.7.1 空气断路器诊断 (15)5.7.2 绝缘故障 (15)5.7.3 PLC 故障检查 (16)5.7.4 网络检查 (16)5.7.5 驱动系统 (16)5.7.6 系统断电和拆接 (17)6 安装调试和维护 (18)6.1 电气系统重新安装 (18)6.2 上电及检查 (18)6.3 日常维护 (19)1. 概述交流变频顶部驱动钻井装置（以下简称顶驱装置，或称顶驱）是用以取代转盘钻进的新型石油钻井装备。

顶驱装置是机电液一体化、集成度很高的高技术产品，电气系统调试、操作和维修、是一项非常重要的工作。

顶驱产品电气系统的安装、调试、操作和维护，需要具有一定资历和足够技术经验的合格人员担任。

培训上述人员并使其具有资格是顾客的义务。

用于矿山井下低压配电的绝缘监视装置
系统的接地形式采用IT系统。

在开采过程中，由于工作场所空间狭小、纵深很长且不断推进，存在空气潮湿、多尘，巷道和硐室可能有滴水和积水等井下特殊环境条件。

恶劣环境容易引起电缆和电气设备老化和绝缘电阻下降，从而导致井下设备、电缆经常发生绝缘强度降低、单相漏电或单相接地故障，不及时处理会进而发展成相间短路[14]。

因此，井下作业人员比正常环境下更容易遭受电击的危险，而且对于煤炭矿山或者与煤伴生的其他金属非金属矿山还可能导致瓦斯、煤尘的爆炸，甚至使电气雷管提前引爆。

为了保证井下生产的正常开展和保护井下人员的操作安全性，《矿山电力设计规范》（GB 50070—2009)要求井下必须安装绝缘监测装置。

然而，目前矿用井下IT系统的绝缘监测装置以进口品牌为主，因此，研究矿山井下IT配电系统绝缘监测具有重大现实意义。

YNY-III型绝缘监测仪是东莞乾博电子发展的针对矿山，冶金等电网分布电容大，电网电压
高，电网复杂等特点推出的第三代绝缘监测仪，YNY-III型智能绝缘监视器相对早期绝缘监
测仪新增了1个独立报警点，达到了2个独立绝缘电阻设定值并能报警输出，含有远程测
试复位功能及模拟量输出功能，该型产品能完全取代先进欧美进口型号，能通用于交直流电
网。

YNY-III型绝缘监测仪主要技术参数如下：。
