《探究电路》计算专题

第十五章探究电路专题训练实验探究题一、探究影响电阻大小的因素（一）典例解析【例题】（2018•湖州）某科学兴趣小组在探究影响导体电阻大小及灯泡亮暗的因素时。

做了如甲图所示的实验：将鳄鱼夹从较长的镍铬合金丝的A端逐渐滑向B端时，发现电流表示数逐渐增大，同灯泡逐渐变亮。

（1）通过实验可得出结论：导体的电阻大小与有关；灯泡的亮暗与通过灯泡的电流大小有关。

（2）小明认为决定灯泡亮暗的因素只是电流大小，请你设计一个实验来否定小明的观点（只需在相应的方框内画出电路图）。

实验材料：两个不同规恪的灯泡L1和L2，电泡组、开关S及导线若干。

（3）接下来，小明又做了如下实验：将整条镍合金丝AB接入电路，闭合开关，然后用大功率吹风机先对镍铬合金丝吹一段时间热风，再改用冷风档对镍铬合金吹冷风。

在整个过程中观察电流表示数的变化情况，小明所做的这一实验基于的假设是。

【分析】（1）将鳄鱼夹从较长的镍铬合金丝的A端逐渐滑向B端时，AB接入电路的长度发生了变化，而导体的材料和横截面积相同，通过电流表示数的变化判断电阻的变化，从而得出导体电阻与长度的关系；（2）探究决定灯泡亮暗的因素是否只与电流有关，应使电流相同而其它条件不同，观察灯泡的亮度是否相同；（3）实验中，导体的材料、长度和横截面积相同，只改变了导体的温度，观察电流表示数是否变化，可得出电阻的大小是否与温度有关。

【解答】解：（1）将鳄鱼夹从较长的镍铬合金丝的A端逐渐滑向B端时，电阻丝接入电路中的长度变短了，发现电流表示数逐渐增大，同灯泡逐渐变亮，这说明导体的电阻减小了，即电阻大小与导体的长度有关；（2）实验中，可以将两个不同规恪的灯泡L1和L2组成串联电路，此时通过两灯的电流是相同的，然后通过观察灯泡的亮度来验证小明的观点；如图所示：（3）用大功率吹风机先对镍铬合金丝吹一段时间热风，再改用冷风档对镍铬合金吹冷风，此时会改变导体的温度，根据电流表示数变化可以得出电阻大小与温度的关系；故小明所做的这一实验基于的假设是导体的电阻与温度有关。

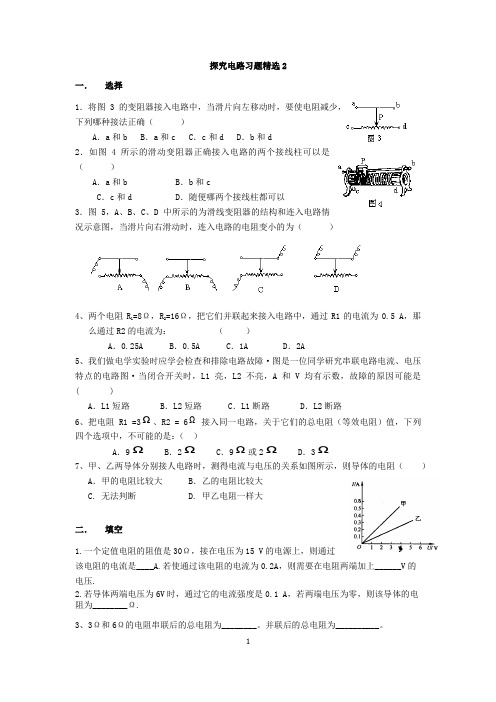

探究电路习题精选2一．选择1．将图3的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确（）A．a和b B．a和c C．c和d D．b和d2．如图4所示的滑动变阻器正确接入电路的两个接线柱可以是（）A．a和b B．b和cC．c和d D．随便哪两个接线柱都可以3．图5，A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图，当滑片向右滑动时，连入电路的电阻变小的为（）4、两个电阻R1=8Ω，R2=16Ω，把它们并联起来接入电路中，通过R1的电流为0.5 A，那么通过R2的电流为：（）A．0.25A B．0.5A C．1A D．2A5、我们做电学实验时应学会检查和排除电路故障·图是一位同学研究串联电路电流、电压特点的电路图·当闭合开关时，L1亮，L2不亮，A和V均有示数，故障的原因可能是( )A．L1短路 B．L2短路 C．L1断路 D．L2断路6、把电阻R1 =3Ω、R2 = 6Ω接入同一电路，关于它们的总电阻（等效电阻）值，下列四个选项中，不可能的是：（）A．9Ω B．2Ω C．9Ω或2Ω D．3Ω7、甲、乙两导体分别接人电路时，测得电流与电压的关系如图所示，则导体的电阻（）A．甲的电阻比较大 B．乙的电阻比较大C. 无法判断D. 甲乙电阻一样大二．填空1.一个定值电阻的阻值是30Ω，接在电压为15 V的电源上，则通过该电阻的电流是____A.若使通过该电阻的电流为0.2A，则需要在电阻两端加上______V的电压.2.若导体两端电压为6V时，通过它的电流强度是0.1 A，若两端电压为零，则该导体的电阻为________Ω.3、3Ω和6Ω的电阻串联后的总电阻为________。

并联后的总电阻为__________。

4、10个100Ω的电阻串联后的总电阻为________, 并联后的总电阻为_________。

5、10Ω和20Ω的电阻串联在电路中，它们两端的电压之比为_________，通过它们的电流之比为__________。

九年级全一册物理第十五章《探究电路》单元卷-2020-2021年沪科版物理一、单选题1．生活中经常可以看到不同材质的盘子，通常情况下，下列材质的盘子属于导体的是（ ） A ．陶瓷B ．不锈钢C ．塑料D ．玻璃2．下列有关电流、电压和电阻的说法中正确的是（ ） A ．导体中的负电荷定向移动能形成电流 B ．人们规定自由电荷定向移动的方向为电流方向 C ．电路两端有电压时，电路中一定有持续的电流 D ．导体两端的电压为零时，导体的电阻也为零3．如图所示是小阳测量未知电阻R x 的实验电路，电源两端电压不变，其中R 0为阻值已知的定值电阻。

当只闭合开关S 1时，电流表的示数为I 1；开关S 1、S 2都闭合时，电流表的示数为I 2。

则下列四个选项中，R x 的表达式正确的是（ ）A ．2102x I I R R I -=B ．201x I R R I =C ．1021x I R R I I =- D ．102x I R R I =4．两导体电阻R 1=10Ω，R 2=1Ω，并联后的总电阻（ ） A ．大于10ΩB ．小于1ΩC ．在1Ω与10Ω之间D ．无法确定5．下列做法符合安全用电原则的是（ ） A ．大功率用电器的金属外壳要接地 B ．空气开关跳闸后要立即合上开关 C ．用湿抹布擦去发光灯泡上的灰尘D ．若家庭电路起火迅速用冷水浇灭6．如图所示电路中，110ΩR =，220ΩR =，闭合开关S ，电压表1V 与2V 的示数之比是（ ）A ．1:2B ．1:3C ．2:1D ．2:37．某输液警报器能在药液流完时，通过电铃发声报警，该报警器内部有一可变电阻R，其阻值随管内液体的减少面减小，通过电铃的电流需要达到一定大小时电铃才能发声，下列几个电路中符合报警要求，且当输液管内液体越少，电表的示数也越小的是（）A．B．C．D．8．如图是小科利用实验室常用仪器，设计测量未知电阻R x阻值的四种电路，电源电压恒定且未知，R0是已知阻值的定值电阻，滑动变阻器R最大阻值未知，实验中只能闭合或断开开关及移动滑动变阻器滑片，其中能够测量出R x阻值的电路（）A．只有①B．只有②C．只有②③D．只有②③④9．如图所示，电源电压恒定。

第十四章 探究电路 单元测试题一、单项选择题（每小题2分，共10分）1、根据欧姆定律公式I=R U ，可变形得到R=IU 。

对此，下列说法中正确的是 A 、导体电阻的大小跟导体两端的电压成正比B ．导体电阻的大小跟导体中的电流成反比C ．当导体两端的电压为零时，导体的电阻也为零D ．导体电阻的大小跟导体两端的电压和通过导体的电流无关2、如图1所示，AB 和BC 是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串．联．后连入电路中．比较这两段导体两端的电压及通过它们的电流的大小，有（ ） A ． U AB >U BC ，I AB <I BC B ．U AB <U BC ，I AB =I BCC. U AB >U BC ，I AB ＝I BC D ．U AB ＝U BC ，I AB <I BC3．如图所示电路，闭合开关后将滑片移至图示位置时，灯泡恰能正常发光，若将滑动变阻器的滑片向B 端移动时，则（ ）A ．电流表和电压表的示数都变大B ．电流表示数变大，电压表示数变小C ．电流表示数变小，电压表示数变大D ．电流表和电压表的示数都变小4、图3是汽车、摩托车油量表（实际上就是电流表）原理示意图，R ′是定值电阻，R 是滑动变阻器，则A ．向油箱里加油时，电流表示数变大B ．燃油消耗下降时，电流表示数变大C ．燃油全部耗尽时，电流表将被烧坏D ．油箱加油过满时，电流表将被烧坏5、在某一温度下，连接在电路中的两段导体A 和B 中的电流与其两端电压的关系如图所示。

由图中信息可知（ ）A ．A 导体的电阻为10ΩB ．B 导体的电阻为10ΩC ．A 导体两端电压为3V 时，通过A 导体的电流为0.3AD ．B 导体两端电压为3V 时，通过B 导体的电流为0.6A二、多项选择题（每小题3分，共6分）6、有一段导体，下列措施中能减小其电阻的是( )A. 减小导体两端的电压 B ．减小导体中的电流C ．增大导体的横截面积D ．减小导体的长度7．下列行为不符合安全用电的是（ ）．A ．在电线上搭晾衣物B ．用湿布擦拭电器C ．发生触电事故，要立即切断电源D ．在高压设备附近玩耍图3三、填空与作图题（每小题2分，共16分）8、滑动变阻器是通过改变电阻丝接入电路的____________来改变接入电路的电阻值，从而改变电路中的电流。

《电路部分专题探究示例》知识清单一、电路的基本概念1、电流电流是电荷的定向移动形成的。

我们可以将电流类比为水流，电荷就像水分子，在电路中沿着特定的路径流动。

电流的大小用安培（A）来度量，1 安培等于每秒通过 1 库仑的电荷量。

2、电压电压也称为电势差，它是驱动电荷在电路中流动的“动力”。

就好比水压驱使水在水管中流动一样，电压促使电流在电路中移动。

电压的单位是伏特（V）。

3、电阻电阻是用来衡量电流通过时所遇到的阻碍程度的物理量。

不同的材料具有不同的电阻特性，电阻的大小与材料的性质、长度、横截面积以及温度等因素有关。

电阻的单位是欧姆（Ω）。

二、电路的基本组成部分1、电源电源是提供电能的装置，常见的电源有电池和发电机。

电源能够在电路中建立起电压，从而驱动电流流动。

2、导线导线用于连接电路中的各个元件，让电流能够顺畅地通过。

导线通常由金属材料制成，具有良好的导电性。

3、用电器用电器是消耗电能的设备，例如灯泡、电动机、电阻器等。

它们将电能转化为其他形式的能量，如光能、机械能、热能等。

4、开关开关用于控制电路的通断，决定电流是否能够通过某一部分电路。

三、串联电路1、定义串联电路是指将电路中的元件依次首尾相连，电流只有一条路径可以通过。

2、特点（1）电流处处相等：在串联电路中，无论在哪个位置，电流的大小都是相同的。

（2）总电压等于各部分电压之和：例如，一个由两个电阻串联组成的电路，总电压等于两个电阻两端的电压之和。

（3）总电阻等于各电阻之和：串联电路的总电阻会比其中任何一个电阻都大。

四、并联电路1、定义并联电路是指电路中的元件并列连接在电路的两点之间，电流有多条路径可以通过。

2、特点（1）各支路电压相等：在并联电路中，每个支路两端的电压都相等，且等于电源电压。

（2）总电流等于各支路电流之和：多个支路的电流汇总起来就是总电流。

（3）总电阻的倒数等于各电阻倒数之和：并联电路的总电阻比其中任何一个电阻都小。

五、欧姆定律1、内容导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。

九年级物理第十五章《探究电路》单元测试卷班级：姓名：成绩：一.填空题:（每空1分，共17分）1．导体的电阻与导体两端的＿＿＿和通过它的＿＿＿无关；某导体两端电压为5V，通过的电流为0.1A，则该导体的电阻为＿＿＿＿，若它两端的电压变为2.5V时，通过它的电流变为＿＿＿，电阻是＿＿＿＿，若它两端的电压变为0，则通过它的电流为＿＿＿，电阻是＿＿＿。

2．如图所示,该电阻箱的示数是_________Ω。

3．并联电路中，总电阻比任何一个并联电阻都＿＿＿，相当于导体的＿＿＿＿变大，并联的电阻越多，总电阻越＿＿＿；要获得5Ω的电阻，应将手边若干个10Ω的电阻＿＿联＿＿个。

4．如图所示是大型电子地磅的电路图，当称重物时，在压力作用下滑片P向B端滑动，变阻器连入电路的电阻＿＿＿，电流表的示数＿＿＿＿＿。

这样把电流对应的重量刻在电流表的刻度盘上，就可以读出被称物体的重量。

5.如图所示,是一种可以改变收音机音量大小的电路元件结构示意图,ABC是固定的铜片,D是一段弧形电阻,E是一端连接在B上的另一端可在D上滑动的铜片.为了使滑片E顺时针转动时音量增大(通过该元件的电流增大),应该将该元件的铜片B和铜片____接入电路。

6.人体是导体,下表是通过人体的电流值和相应的人体反应:电流(MA) 10 30 100人体反应触电感觉,人可挣脱感到剧痛,神经麻木短时间内使人心跳停止皮肤干燥的人两手间的电阻约为1×105Ω,当皮肤潮湿时,电阻可能降到1.5×103Ω,则皮肤潮湿时,只要在两手间加_____电压就就可以使人有触电感觉.二.选择题:（每题3分，共21分）7．如图所示的实验中，AB、CD是横截面积相同而长度不同的镍铬合金线，这个实验是研究导体电阻的大小跟导体的什么因素有关？A．材料B．长度C．横截面积D．温度8．如图所示电路，闭合开关后将滑片移至图示位置时，灯泡恰能正常发光，若将滑动变阻器的滑片向B端移动时，则A．电流表和电压表的示数都变大B．电流表示数变大，电压表示数变小C．电流表示数变小，电压表示数变大D．电流表和电压表的示数都变小9．如图所示是小丽设计的压力传感器的原理图，其中R1是滑动变阻器，R2是定值电阻。

请根据图(a)所示的电路图，将图(b)中的各电路元件连接成对应的电路（用笔画线作导线，且导线不能相交）。

【题文】根据电路图将下图中的实物连成电路.如图所示根据实物图，在右侧虚线框内画出它的电路图在图所示的电路中，有两根导线尚未连接，以笔画线代替导线补上。

要求：①灯L、L2并联，②电健S同时控制两盏灯，③电流表只测量通过灯L1的电流。

在图中所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。

补上后要求：闭合电键S后，灯L1和L2都能发光，且电流表只测量通过灯L2的电流。

按照左图所示的电路图，将右图中各元件连接起来．3【题文】如图所示是验证串联电路电压特点的实验器材，请用笔画线代替导线完成电路连接．要求：开关控制整个电路，电压表测量L1两端电压，导线不能交叉．3将图所示各元件按要求连接起来。

要求：当开关S1闭合时，只有灯泡L1发光，当开关S2闭合时，只有灯泡L2发光，电流表测L1灯泡的电流。

在图中的○里填上适当的电表符号，填上后要求电路成为正确的并联电路。

在图中的〇里填上适当的电表符号，闭合电键S，使灯泡L1和L2能同时发光。

在图中圆圈内填入适当的电表，使两盏灯都能发光。

在图中所示的电路中，请用笔线代替导线在图中连接，使灯L1和灯L2并联，电流表只测量灯L1的电流。

在图中用笔画线代替导线，把灯L1、L2组成并联电路，要求开关S能同时控制灯L1和灯L2，用电流表测通过L2的电流．并画出对应电路图。

【题文】根据电路图连接实物图居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电。

小明想利用光控开关和声控开关设计出一种“聪明”的电路：晚上有人走动发出声音，灯亮；白天无论发出多大声音，电灯也不会亮。

请把如图中的器材连接成符合要求的电路（光控开关在天黑时自动闭合，天亮时自动断开；声控开关在有人走动发出声音时就闭合，闭合后经过一两分钟便自动断开）。

（1分）。
