沪科版九年级物理《第十五章-探究电路》单元测试(含答案)

《探究电路》单元测试卷一．选择题（共小题）．通过一个Ω电阻的电流若减少为原来的时，不计温度的影响，此时该电阻的阻值大小为（）．Ω．Ω．Ω．无法确定电阻大小．关于导体的电阻，如果不考虑温度对电阻的影响，下列说法正确的是（）．银导线比铜导线的电阻小．两根铜导线，长的比短的电阻大．长度相同的两根铝丝，粗的比细的电阻大．长度相同的两根铜丝，细的比粗的电阻大．如图所示的四个实验中，能模拟滑动变阻器原理的是（）．．．．．下列关于电阻的说法正确的是（）．滑动变阻器是通过改变连入电路中电阻线的横截面积的大小来改变电阻的．长度和横截面积均相同的铜导线和保险丝，在同一温度下，它们的电阻不同．一切导体的电阻都随着温度的升高而增大．当导体中电流为零时，导体的电阻也为零．将如图所示的滑动变阻器连入电路，要求当滑片向左移动时，电路中的电流增大，则滑动变阻器连入电路的接线柱应是（）．和．和．和．和．下列图象中，能正确描述小灯泡﹣关系的是（）．．．．．由欧姆定律可以导出公式，此式可以说明（）．当电压增大倍时，电阻增大倍．当电流强度增大倍时，电阻减小倍．电阻是导体本身的性质，当电压为零时，电阻阻值不变．当电压为零时，电阻也为零．如图所示电路，电源两端的电压为，且保持不变。

滑动变阻器的最大阻值为Ω，电流表量程为～，电压表的量程为～．闭合开关，为保证两块电表均不超量程工作，定值电阻的阻值至少为（）．Ω．Ω．Ω．Ω．如图所示的四个电路中，已知定值电阻和的阻值大小关系为＞．在这四个电路中，电路的等效电阻最小的是（）．．．．．如图所示，如果＜，则图中电阻的四种不同接法，其总电阻最小的是（）．．．．二．多选题（共小题）．关于导体的电阻，下列说法中正确的是（）．导体的电阻跟它两端的电压成正比．导体的电阻跟通过它的电流成反比．导体的电阻是导体本身的一种性质．导体的电阻等于导体两端的电压与通过它的电流的比值．为了改变一根导线电阻的大小，下列方法中一定能达到目的是（）．改变导线两端的电压．将导线对折后使用．将导线拉长后使用．改变导线中的电流．如图所示的变阻器四种不同接法的电路中，闭合开关后，当滑片向左移动时，电路中灯泡变亮的是（）．．．．．关于电流、电压和电阻的关系，下列说法中正确的是（）．当导体两端的电压为零时，电阻也为零．电阻由导体本身的性质决定，与电流、电压无关．定值电阻两端的电压越大，通过该电阻的电流就越大．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比．由欧姆定律公式变形得，下列说法中正确的是（）．加在导体两端的电压越大，则导体的电阻越大．加在导体两端的电压越大，则通过导体的电流越大．当导体两端的电压为零时，导体的电阻也为零．导体的电阻跟导体两端的电压和通过导体的电流无关三．填空题（共小题）．通过学习物理概念，使我们可以更准确地描述物体的属性和状态，例如为了描述导体对电流的作用，我们学习了电阻的概念，为了描述物体的吸热本领我们学习了的概念。

沪科版物理-九年级上册-第十五章-探究电路-同步练习一、单选题1.某同学将一盏台灯接入电路中，闭合台灯开关时，发现台灯灯泡不亮，同时其它用电器也停止工作，经检查发现空气开关跳闸，其原因可能是（）A. 台灯灯座的两个接线柱相碰B. 进户线的火线与零线原来就相碰C. 台灯灯丝断了D. 台灯开关处短路2.甲乙丙三根相同材料的金属丝的相关数据如下表所示，根据表中提供的数据。

则下列判断正确的是（）A. 金属丝甲电阻阻值最大B. 金属丝乙电阻阻值最大C. 金属丝丙电阻阻值最大D. 三根金属丝电阻阻值一样大3.如图所示是滑动变阻器的结构示意图．当滑动变阻器中的滑片P向右滑动时，滑动变阻器接入电路中的电阻值变大的是（）A. B.C. D.4.不能用湿手摸用电器和开关的原因不是因为（）A. 皮肤潮湿时电阻小，通过人体的电流会很大B. 皮肤潮湿时电阻大，通过人体的电流会很大C. 水流入开关内能导电，使人和电源相连D. 家用电器漏电时，人用潮湿的手触摸金属外壳时会有很大电流通过人体5.下列有关电阻的说法正确的是（）A. 导体的电阻越大，表明导体的导电能力越强B. 导体的电阻与导体两端的电压成正比C. 导体中的电流为零时电阻也为零D. 导体的电阻是导体本身的一种性质，与电压、电流无关6.如图所示，电源电压保持不变，若在甲、乙两处分别接入电压表，闭合开关S1、S2，测得U甲：U乙=5：2；若只断开开关S2，拆去电压表，并在甲、乙两处分别接入电流表，则I甲：I乙为（）A. 1：1B. 5：2C. 2：5D. 25：47.双脚站在高压线上的鸟，没有发生触电事故的主要原因是A. 电线上有一层绝缘的保护材料B. 鸟的脚爪是很好的绝缘体C. 鸟两脚间的电压很低D. 鸟的两脚是非常干燥8.下列说法错误的是( )A. 地球上水体有很多是以固体形式存在的，青藏高原上雪山连绵、冰川耸立，是世界上最大的“固体水库”B. 使用干粉灭火器灭火时，应对准火焰的底部喷射C. 保险丝能在电流过大时熔断，起到保护电路的作用D. 冰熔化时温度不变，但是内能是增加的9.一个标有“1.5A50Ω”字样的电阻，当它与一个标有“1A30Ω”字样的电阻串联接入电路时，电路两端的最大允许电压为（）A. 30VB. 120VC. 75VD. 80V二、多选题10.灯泡L1、L2标有“6V 3.6W”字样，灯泡L3、L4标有“6V6W”字样；把四个灯泡按如图所示连入电路中都发光，那么下列说法正确的是（）A. P1＞P4B. R2＞R3C. 最亮的灯泡是L1D. 最亮的灯泡是L211.对于欧姆定律的理解，下列说法中正确的是（）A. 公式表明：电阻与电压成正比，与电流成反比B. 公式表明：导体中的电流与导体两端的电压成正比C. 同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变D. 公式U=IR表明：导体两端的电压U是由通过它的电流I和它的电阻R共同决定12.图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a、b、c是它的是三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（）A. 电位器和滑动变阻器的工作原理是相同的B. 电位器与灯泡并联C. 若只将a、c接入电路，顺时针转动旋钮时灯泡变亮D. 若只将b、c接入电路，顺时针转动旋钮时灯泡变亮13.现在一般标准住宅内配电系统都使用了空气开关、漏电保护器、三线插座等设备，有一配电系统如图所示．其中各个设备的特征是（）A. 电能表上不能直接读出应该交的电费B. 空气开关兼具保险丝的短路保护作用C. 三线插座正中间的插孔应该接三脚插头的最长那只脚D. 漏电保护器用于当灯泡的灯丝烧断时，将电流导入大地14.用如图所示电路，不能完成下列哪个实验（）A. 探究串联电路电流的关系B. 探究并联电路电压的关系C. 测量电阻D. 探究电功跟电流、电压和通电时间的关系三、填空题15.有一个电灯，它的电阻是10Ω，正常工作的电压为6V．现只有一个电压为9V的电源，为使电灯正常工作，应给它________（选填“串”或“并”）联一个阻值为________Ω的电阻．16.如图所示，电源的电压为6V 保持不变，电阻R1=5Ω，变阻器R2的最大阻值是10Ω. 电流表示数的变化范围________、电压表的示数的变化范围________.17.在“探究影响导体电阻大小因素”的实验中，下表给出了可供选择的几种导体，选用A、D 两根导体可以探究导体电阻大小与________ 是否有关；要探究电阻大小与长度是否有关，应选用导体A和导体________ ；要探究电阻的大小与横截面积是否有关，应选用________ 两，其中10Ω表示________，1.5A表示________．19.如图所示，电源电压保持6V不变，R=10Ω，R＇上标有“10Ω 1A”字样，当滑动变阻器的滑片从下端滑到上端时电压表的示数变化范围是________，电流表的变化范围是________。

沪科版九年级全一册物理第十五章探究电路单元测试卷一、选择题（每题3分，共36分）题号 1 2 3 4 5 6 7 8 9 10 11 12 答案1．在相同温度下，关于导体的电阻，下列说法正确的是（）A.铜线的电阻一定比铝线的小B.长度相同粗细也相同的铜线和铝线电阻相等C.长度相同的两根铜线，粗的那根电阻较大D.粗细相同的两根铜线，长的那根电阻较大2．由欧姆定律公式I＝U／R变形得R＝U／I，对此下列法中正确的是 (A.加在导体两端的电压越大，则导体的电阻越大B.通过导体的电流越大，则导体的电阻越小C.通过导体的电流与加在该导体两端的电压成正比D.当导体两端的电压为零时，导体的电阻也为零3．“安全用电，珍惜生命”是每个公民应有的意识，下列关于安全用电说法正确的是（）A.有时可在电线上晾晒衣服B.雷雨天气可以打着雨伞在开阔地上行走C.发现有人触电，应立即切断电源，然后进行急救D.手机充电器可以永久地插在插座上4．利用测电笔可以方便地判断出照明电路中的火线和零线．如图所示的是使用测电笔的几种方法，其中正确的是（）A．只有（1）（2） B．只有（2）（3） C．只有（3）（4） D．只有（1）（4）5．R1、R2、R3是三个阻值不同定值电阻．将它们串联起来接入电路，如图甲所示，闭合开关后，测得各电阻两端的电压关系为U1＞U2＞U3；若将它们并联起来接入电路，如图乙所示，则闭合开关后，通过每个电阻的电流大小关系为（）A.I1>I2>I3B.I3>12>I1C.I1=I2=I3D.I2>11>I36．张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法错误的是（）A．当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1AB．将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0.9AC.通过导体甲的电流与其两端的电压成正比D.导体甲的电阻大于导体乙的电阻7．地磅工作时，重物越重，电表的示数就越大．下列四幅电路图中，R＇是滑动变阻器，R是定值电阻.其中符合地磅工作原理的是（）8．如图所示，灯泡L1和L2（灯泡中只要有电流就能发光）相同，电源电压小于灯泡的额定电压，且保持不变，开关S由闭合到断开，电路中（）A．L1变亮，电压表示数变小B．L1变暗，电流表示数变大C．L2亮起来，电压表示数变大D．L2亮起来，电流表示数变小9．如图在探究“电流与电阻的关系”，电源电压恒为3V，实验准备了阻值分别为5Ω、10Ω、20Ω的电阻，当将10Ω的电阻接入R所在位置时，调节滑动变阻器，使电压表的示数为2V，再分别用5Ω、20Ω的电阻替换10Ω的电阻进行实验，下列说法正确的是（）A．用5Ω电阻替换，滑片P应向右端移动，电流表示数变大B．用5Ω电阻替换，滑片P应向左端移动，电流表示数变小C．用20Ω电阻替换，滑片P应向左端移动，电流表示数变大D．用20Ω电阻替换，滑片P应向右端移动，电流表示数变小10．用如图所示电路探究“影响电阻大小的因素”实验时，下列说法正确的是（）A.该电路中小灯泡的作用，不代替电流表判断电流强弱B.该电路探究导体的电阻大小与导体横截面积有关C.该电路探究导体的电阻大小与导体长度有关D.该电路探究导体的电阻大小与导体材料有关11．某同学在没有电流表的情况下，利用电压表和已知阻值的定值电阻R，测量未知电阻RX 阻值，图中不能实现测量RX阻值的正确电路图是（）12．如图为一种测量环境湿度仪器的简化工作原理图．电源电压恒为6V，定值电阻R为15Ω，R为湿敏电阻，其阻值随环境湿度的增加而减小，阻值范围为10Ω～20Ω，电压表量程为0～3V，电流表量程为0～0.6A．闭合开关S，当环境的湿度增加时，在保证两电表安全的情况下，下列说法中正确的是（）。

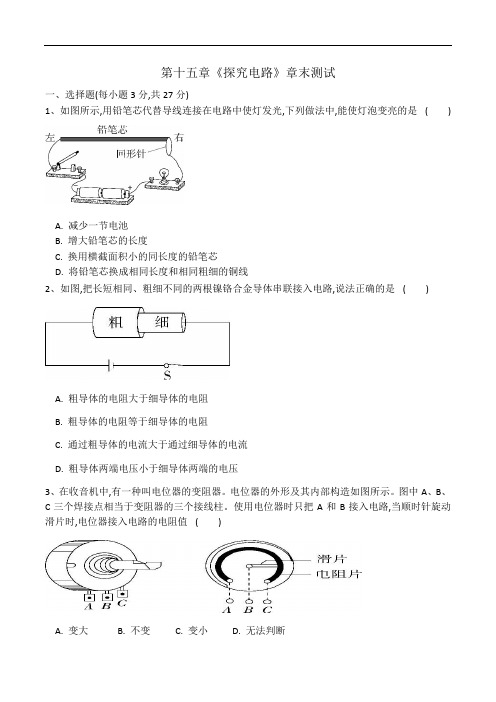

第十五章《探究电路》章末测试一、选择题(每小题3分,共27分)1、如图所示,用铅笔芯代替导线连接在电路中使灯发光,下列做法中,能使灯泡变亮的是 ()A. 减少一节电池B. 增大铅笔芯的长度C. 换用横截面积小的同长度的铅笔芯D. 将铅笔芯换成相同长度和相同粗细的铜线2、如图,把长短相同、粗细不同的两根镍铬合金导体串联接入电路,说法正确的是 ()A. 粗导体的电阻大于细导体的电阻B. 粗导体的电阻等于细导体的电阻C. 通过粗导体的电流大于通过细导体的电流D. 粗导体两端电压小于细导体两端的电压3、在收音机中,有一种叫电位器的变阻器。

电位器的外形及其内部构造如图所示。

图中A、B、C三个焊接点相当于变阻器的三个接线柱。

使用电位器时只把A和B接入电路,当顺时针旋动滑片时,电位器接入电路的电阻值 ()A. 变大B. 不变C. 变小D. 无法判断4、在探究“电压一定时,电流与电阻关系”的实验中,电路如图15-6-4所示,先在A、B间接入10 Ω的定值电阻R,移动滑片P,使电压表示数为3 V,读出电流表示数。

取下10 Ω的电阻换上15 Ω定值电阻,不进行其他操作就闭合开关。

此时电压表示数及应进行的操作是 ()A. 大于3 V,将滑片P向左滑B. 大于3 V,将滑片P向右滑C. 小于3 V,将滑片P向左滑D. 小于3 V,将滑片P向右滑5、如图所示的电路,闭合开关S,将滑片P向右移动时()A. 电压表示数变大,电流表示数变大B. 电压表示数变小,电流表示数变大C. 电压表示数变小,电流表示数变小D. 电压表示数与电流表示数的比值变大6、如图所示的电路中,电源电压保持不变,当开关S断开,甲、乙两表为电流表时,两表的示数之比I甲∶I乙为3∶5,当开关S闭合,甲、乙两表为电压表时,两表示数之比U甲∶U乙为 ()A. 2∶5B. 3∶2C. 5∶2D. 5∶37、关于图甲、乙中各物理量的关系有以下的描述(1)I1=I2=I3=I4(2)U1=U2=U3=U4(3)U3=U1,U2≠U4(4)I1=I2,I2≠I4正确的是 ()A. (2)、(4)B. (1)、(2)C. (3)、(4)D. (1)、(3)8、如图所示的电路,电源电压不变,R1为热敏电阻,其阻值随温度的升高而减小。

《探究电路》测试题(时间90分钟，总分100分)一、选择题（共12题，每题4分，共48分。

）1．已知R 1＜R 2。

在下列情况中，电路的电阻最小的是（ ）A ．B ．C ．D ．2．小箫在实验室和同学做实验，她们在伏安法测电阻的实验中需要测量的物理量是（ ） A ．电阻和电流B ．电压和电阻C ．电功和电压D ．电压和电流3．对于欧姆定律的公式I=RU的理解，以下说法正确的是（ ） A ．导体两端电压越大，通过导体电流越大 B ．导体电阻越大，通过导体电流越小 C ．由I=R U 可知R=IU，可知导体电阻与电压成正比，与电流成反比 D ．导体中的电流是由加在它两端的电压和它的电阻来决定的 4．（2021•德州）如图所示情景中，符合安全用电常识的是（ ）A ．在一个插座上同时使用多个大功率用电器B ．高压线下钓鱼C ．电器失火时先切断电源D．用湿手将插头拔下来5．温度一定的情况下，下列说法正确的是（）A．一个5Ω的电阻加在其两端的电压越大，这个电阻的阻值越大B．一个5Ω的电阻通过它的电流越小，这个电阻的阻值越小C．一个5Ω的电阻与加在其两端的电压，以及通过它的电流有关D．一个5Ω的电阻其两端的电压与通过其电流的比值不变6．阻值为3Ω与6Ω的电阻，将它们串联，其总电阻为R1；将它们并联，其总电阻为R2，则R1：R2等于（）A．2：1 B．1：2 C．2：9 D．9：27．下列电路中，电路总电阻最小的是（已知R1＜R2）（）A．B．C．D．8．夏季即将来临，为确保学校用电安全，安全部门对学校的供电线路进行彻底排查，发现从变压器到实验楼的电线不符合规格，原因是用镀铜的铝芯冒充铜芯，这种电线的电阻偏大，存在安全隐患，导致电阻偏大的原因是（）A．夏季环境温度高B．铝的导电性能不如铜C．镀铜影响铝芯导电性能D．变压器到实验楼太远导致电线的长度过长9．如图是滑动变阻器四种接入电路的情形，滑片P向左移动时，连入电路中的电阻变大的是（）A．B．C．D．10．（2021•商南）如图所示为某家庭的厨房电路，闭合开关S，所有用电器都停止工作，电灯正常发光，在三孔插座上刚插上电饭煲的插头时，所有用电器都停止工作，拔出电饭煲的插头后，检查发现零线上的熔丝断了，下列说法正确的是（）A．电灯和电饭煲之间是串联的B．电路中的故障一定是电灯发生了短路C．可以用铜丝代替熔丝使电路恢复供电D．闭合开关S，用测电笔检测三孔插座左右两孔，氖管均发光11．某同学利用如图所示的电路做“伏安法测电阻“的实验，已知R为待测定值电阻，x电源电压恒为6V，滑动变阻器R标有“20Ω1A”字样，实验中他填写的实验数据如表所示，下列说法不正确的是（）序号 1 2 3 4 5U/V 1.0 2.0 3.0 4.0 5.0I/A 0.10 0.22 0.29 0.40 0.50A．第1次实验的数据不是他实验中实际测得的的阻值并非严格不变B．对比第2、3次实验的数据可判定：待测电阻Rx的阻值之比为1：2C．第4次实验时滑动变阻器接入电路电阻R与待测电阻RxD．为减小实验误差，可利用每次实验测得的U、I求出电阻R，再求其平均值12．（2021•沂水）利用如图甲所示的电路探究电流和电阻的关系，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，按实验要求测得通过各定值电阻的电流描绘出如图乙所示的图像，则下列判断正确的是（）A．实验中电压表的示数保持1V不变B．当R的电阻为10Ω时，通过R的电流为0.2AC．电压一定时，电阻和电流成正比D．将R从5Ω换成10Ω后，应将滑片向右移二、填空题（共6题，每空2分，共32分。

第十五章 探究电路单元测试【满分：100分 时间：45分钟】一、选择题(每题3分，共33分)1. 关于电流、电压和电阻，下列说法错误的是（ ）A ．一段电路中有电流，其两端就一定有电压B ．电路两端有电压，电路中就一定有电流C ．电压、电流为零时，导体的电阻不为零D ．电路中的电阻变小时，电流不一定变大 【答案】B【解析】电压是导体形成电流的原因，一段电路有电流，则两端就一定有电压，故A 选项说法正确；电路两端有电压，如果开关没有闭合，电路没有构成通路，则电路中也没有电流，故B 选项不正确；导体的电阻与导体两端的电压、电流无关，故C 选项说法正确；电压一定时，其电阻越小，通过的电流越大，选项中没有说明电压不变，所以电阻变小时，电流不一定变大。

故选B 。

2.滑动变阻器的滑片P 滑动时，接入电路的电阻发生变化的原因是（ ）A.加在电阻丝两端的电压发生变化B.电阻丝横截面积发生变化C.连入电路的电阻丝长度发生变化D.通过变阻器的电流强度发生变化【答案】C【解析】滑动变阻器的滑片P 滑动时，接入电路的电阻丝的长度发生变化，导致电路中电流变化，导致滑动变阻器两端电压都发生变化，接入电路的电阻发生变化的原因是电阻丝长度的变化，电阻发生变化的结果是电路电流变化和滑动变阻器两端的电压的变化。

整个过程中电阻丝的横截面积都没有变化。

3.一段导体两端的电压是4V 时导体中的电流是1 A ，如果将电压减少到2V 时，导体中的电流为（ ）A ．2AB ．0．25AC ．3AD ．0．5A【答案】D【解析】因电阻的大小与两端的电压无关，所以当其两端电压减到2.0V 时，电阻的阻值不变； 所以有：1212U U I I = 所以2211210.54U V I I A A U V==⨯=，故选D 。

4.如图，R 1=10Ω，R 2=30Ω，R 3=20Ω，电源电压保持不变，若S 1、S 2都闭合，则电路中的总电阻是（ ）A ．40Ω B．60Ω C．12Ω D．无法判断【答案】C【解析】当S 1、S 2都闭合，R 1被短路， R 2和R 3并联。

沪科版九年级物理第十五章探究电路章节练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图是某家庭电路的一部分，下列说法正确的是（）A．零线与地线之间的电压为220VB．电冰箱接入三孔插座后其外壳与零线相连C．断开开关S时，用测电笔接触a点氛管发光，接触b点氛管不发光D．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路2、如图所示的电路中，电源电压保持不变，R1=2R2，闭合S、S1，断开S2时，电压表示数为5V，闭合S、S2，断开S1时，电压表示数为7V，则R∶R2为（）A．3∶2 B．4∶1 C．5∶7 D．7∶53、下列所描述的现象中，不能够说明分子在做永不停息地无规则运动的是（）A．在扫地的时候看到尘土到处飞扬B．酒香不怕巷子深C．花气袭人知骤暧D．炒菜时闻到了菜的香味4、如图所示电路中，电源电压保持不变，开关S闭合后，当滑动变阻器的滑片由右端向左端时，电压表和电流表示数的变化是：（）A．电流表示数变小、电压表示数变大B．电流表示数变大、电压表示数变小C．电流表示数、电压表示数都变大D．电流表示数、电压表示数都变小5、在“伏安法测电阻”的实验中，关于滑动变阻器的作用，下列说法中正确的是（）A．控制电源的电压，以免损坏电压表B．改变电阻两端的电压和电路中的电流，实现多次测量C．使电压表和电流表的读数更加准确D．能使电阻两端的电压升高，电阻变大6、小明的学习桌上放有一盏节能台灯，接在家庭电路中正常发光，如图所示。

第十五章《探究电路》单元测试卷班级：姓名：座号：一.填空题:1．导体的电阻与导体两端的＿＿＿和通过它的＿＿＿无关；某导体两端电压为5V，通过的电流为0.1A，则该导体的电阻为＿＿＿＿，若它两端的电压变为2.5V时，通过它的电流变为＿＿＿，电阻是＿＿＿＿，若它两端的电压变为0，则通过它的电流为＿＿＿，电阻是＿＿＿。

2．如图所示,该电阻箱的示数是_________Ω。

3．并联电路中，总电阻比任何一个并联电阻都＿＿＿，相当于导体的＿＿＿＿变大，并联的电阻越多，总电阻越＿＿＿；要获得5Ω的电阻，应将手边若干个10Ω的电阻＿＿联＿＿个。

4．如图所示是大型电子地磅的电路图，当称重物时，在压力作用下滑片P向B端滑动，变阻器连入电路的电阻＿＿＿，电流表的示数＿＿＿＿＿。

这样把电流对应的重量刻在电流表的刻度盘上，就可以读出被称物体的重量。

5.如图所示,是一种可以改变收音机音量大小的电路元件结构示意图,ABC是固定的铜片,D是一段弧形电阻,E是一端连接在B上的另一端可在D上滑动的铜片.为了使滑片E顺时针转动时音量增大(通过该元件的电流增大),应该将该元件的铜片B和铜片____接入电路。

6.人体是导体,下表是通过人体的电流值和相应的人体反应:电流(MA) 10 30 100人体反应触电感觉,人可挣脱感到剧痛,神经麻木短时间内使人心跳停止皮肤干燥的人两手间的电阻约为1×105Ω,当皮肤潮湿时,电阻可能降下1.5×103Ω,则皮肤潮湿时,只要在两手间加_____电压就就可以使人有触电感觉.二.选择题:7．如图所示的实验中，AB、CD是横截面积相同而长度不同的镍铬合金线，这个实验是研究导体电阻的大小跟导体的什么因素有关？A．材料B．长度C．横截面积D．温度8．如图所示电路，闭合开关后将滑片移至图示位置时，灯泡恰能正常发光，若将滑动变阻器的滑片向B端移动时，则A．电流表和电压表的示数都变大B．电流表示数变大，电压表示数变小C．电流表示数变小，电压表示数变大D．电流表和电压表的示数都变小9．如图所示是小丽设计的压力传感器的原理图，其中R1是滑动变阻器，R2是定值电阻。

沪科版九年级物理上册第第十五章探究电路一、单项选择题（共20小题；共40分）1. 家庭电路中安装熔断器（其中安装熔丝，俗称“保险丝”），它的作用是A. 当电压过高时自动切断电路B. 当发生触电时自动切断电路C. 当用电器发生漏电时自动切断电路D. 当电路中电流过大时自动切断电路2. 如图所示电阻箱的读数是A. B. C. D.3. 关于安全用电，下列说法正确的是A. 家用电器的金属外壳应该接地B. 保险丝应尽可能选择较粗的C. 对人体的安全电压是D. 利用测电笔判别火线与零线时，手不能与笔尾金属体相接触4. 下列家庭电路中，开关和电灯的接线正确的是A. B.C. D.5. 下列用电器中可以利用超导体工作的是A. 电热水器B. 电饭锅C. 电风扇D. 电暖器6. 一个阻值为欧的电阻与一个阻值为欧的电阻并联后，其总电阻A. 大于欧B. 大于欧、小于欧C. 等于欧D. 小于欧7. 下列说法中，不正确的是A. 相同的电压加在阻值不同的导体两端，电流一定不同B. 用不同的电阻研究电流和电压的关系，得到的结论都一样C. 同一电阻，它两端电压越大，通过它的电流也越大D. 当加在某电阻两端的电压改变时，该电阻两端的电压与电流的比值也随着改变8. 某同学说：在用伏安法测量小灯泡电阻的实验中，连接电路时，须注意以下几点。

你认为其中不必要的一条是A. 电路连接开关时，应该先将开关断开B. 开关应接在靠近电源正极的位置C. 电压表、电流表的量程选择要合适D. 在电路中连接滑动变阻器时，应该使滑片位于变阻器阻值最大处9. 如图所示，人站在干燥的木凳上，左手接触零线，右手接触火线，则A. 人不会触电，因为没有电流通过人体B. 人会触电，因为有较大的电流通过人的左右手和心脏C. 人不会触电，因为人站在干燥的木凳上，流过人体的电流很小D. 人会触电，因为有电流经过人的右手、双脚流入大地10. 如图所示是家庭电路的一部分，则。

2022年沪科版九年级全一册《第15章 探究电路》单元测试（卷一）试卷考试总分：100 分 考试时间： 120 分钟学校：__________ 班级：__________ 姓名：__________ 考号：__________一、 选择题 （本题共计 8 小题 ，每题 5 分 ，共计40分 ）1. 要测量一个阻值约为欧的电阻的阻值，提供的器材有：电源电压约，学生用电压表（量程）、学生用电流表（量程）、滑动变阻器、电阻箱，开关、导线若干，在下面图示的电路中，能测出阻值的是（ ） A. B. C. D.2.如图所示是某同学设计的家庭电路，电灯开关已断开，下列说法正确的是（）A.灯泡和两孔插座是串联的B.开关和三孔插座的连接都是错误的C.试电笔接触点,氖管不发光D.试电笔插入两孔插座的左孔,氖管发光3. 下列说法不正确的是（ ）A.正确使用试电笔接触火线时氖管会发光B.选用熔丝时，熔丝的额定电流等于或稍大于实际最大电流C.人体的安全电压是伏D.为了避免触电事故发生人们应该尽量避免直接接触火线500R x 3V 0∼3V 0∼0.6A (20Ω1A)(0∼9999Ω)R x M 364. 将三个阻值为的电阻按一定的方式连接起来，其总电阻的最大值和最小值分别是（ ）A.，B.，C.，D.，5. 一段导体接在电压为的电源上时，通过导体的电流是，若将这段导体接在电压为的电源上时，这段导体的电阻是（ ）A.B.C.D.由变为6. 下列关于惯性的说法中，正确的是（ ）A.保持静止不动或做匀速直线运动的物体不具有惯性B.做变速运动的物体不具有惯性C.所有物体都有惯性D.具有相同质量的两个物体，运动速度越大的物体，它的惯性也就越大7. 如图，和是两段由同种材料制成的粗细不同的电阻线，这两段电阻线的长度相等．当把它们串联接入某一电路中时，电阻线和两端电压之间的关系是（ ）A.B.C.D.无法确定8. 如图是用试电笔辨别火线和零线的示意图，其中试电笔的握法正确且氖管发光的是（ ） A. B. C.60Ω180Ω90Ω90Ω40Ω90Ω20Ω180Ω20Ω9V 1A 3V 9Ω6Ω3Ω9Ω3ΩAO OB AO OB <U AO U OB>U AO U OB=U AO U OBD.二、 填空题 （本题共计 4 小题 ，每题 5 分 ，共计20分 ）9. 如图所示是测量电阻阻值的一种方法，我们称之为电流表“外接法”，用这种方法测得的阻值偏________（选填“大”或“小”），原因是________．这种方法适宜于测量阻值较________（选填“大”或“小”）的电阻．10. 一节干电池的电压是________，家中电视机、电冰箱、电灯等用电器之间的连接方式是________（选填“串”或“并”）联．11. 家庭电路的触电事故都是人体直接或间接跟________线接触造成的。
