二极管识别

二极管和三极管的识别方法二极管和三极管是电子元件中常见的两种器件，它们在电子电路中起着重要的作用。

本文将介绍二极管和三极管的识别方法。

一、二极管的识别方法1. 外观识别：二极管通常有两个引脚，其中一个引脚长一些，另一个引脚短一些。

长引脚是正极，短引脚是负极。

另外，二极管的外壳通常是黑色的，上面有一个白色的标记，标明正极的位置。

2. 正向电压识别：使用万用表的二极管测试功能，将测试笔的红色测试引脚连接到二极管的长引脚上，将黑色测试引脚连接到短引脚上。

如果二极管正常工作，万用表将显示一个正向电压值，通常为0.6V至0.7V之间。

3. 反向电压识别：将测试笔的红色测试引脚连接到短引脚上，黑色测试引脚连接到长引脚上。

如果二极管正常工作，万用表将显示一个非常高的电阻值，表示二极管处于截止状态，没有电流通过。

二、三极管的识别方法1. 外观识别：三极管通常有三个引脚，分别是基极（B）、发射极（E）和集电极（C）。

一般情况下，三极管的引脚是按照顺序排列的，可以通过引脚的位置来确定。

2. 极性识别：通过查找三极管的规格书或者数据手册，可以确定各个引脚的功能和极性。

一般来说，基极是最细的引脚，发射极是中间的引脚，集电极是最粗的引脚。

此外，一些三极管的外壳上也会标注引脚的极性。

3. 参数识别：通过查找三极管的规格书或者数据手册，可以了解到三极管的参数信息，如最大电流、最大功率、最大电压等。

根据这些参数，可以判断三极管是否适合当前电路的需求。

二极管和三极管的识别方法主要包括外观识别、正向电压识别、反向电压识别、极性识别和参数识别等。

通过这些方法，我们可以准确识别二极管和三极管，确保在电路设计和维修中正确使用这些元件。

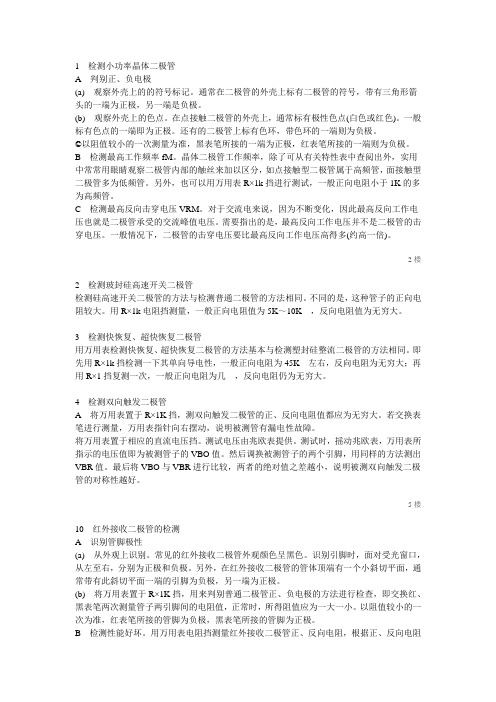

1 检测小功率晶体二极管A 判别正、负电极(a) 观察外壳上的的符号标记。

通常在二极管的外壳上标有二极管的符号，带有三角形箭头的一端为正极，另一端是负极。

(b) 观察外壳上的色点。

在点接触二极管的外壳上，通常标有极性色点(白色或红色)。

一般标有色点的一端即为正极。

还有的二极管上标有色环，带色环的一端则为负极。

©以阻值较小的一次测量为准，黑表笔所接的一端为正极，红表笔所接的一端则为负极。

B 检测最高工作频率fM。

晶体二极管工作频率，除了可从有关特性表中查阅出外，实用中常常用眼睛观察二极管内部的触丝来加以区分，如点接触型二极管属于高频管，面接触型二极管多为低频管。

另外，也可以用万用表R×1k挡进行测试，一般正向电阻小于1K的多为高频管。

C 检测最高反向击穿电压VRM。

对于交流电来说，因为不断变化，因此最高反向工作电压也就是二极管承受的交流峰值电压。

需要指出的是，最高反向工作电压并不是二极管的击穿电压。

一般情况下，二极管的击穿电压要比最高反向工作电压高得多(约高一倍)。

2楼2 检测玻封硅高速开关二极管检测硅高速开关二极管的方法与检测普通二极管的方法相同。

不同的是，这种管子的正向电阻较大。

用R×1k电阻挡测量，一般正向电阻值为5K～10K ，反向电阻值为无穷大。

3 检测快恢复、超快恢复二极管用万用表检测快恢复、超快恢复二极管的方法基本与检测塑封硅整流二极管的方法相同。

即先用R×1k挡检测一下其单向导电性，一般正向电阻为45K 左右，反向电阻为无穷大；再用R×1挡复测一次，一般正向电阻为几 ，反向电阻仍为无穷大。

4 检测双向触发二极管A 将万用表置于R×1K挡，测双向触发二极管的正、反向电阻值都应为无穷大。

若交换表笔进行测量，万用表指针向右摆动，说明被测管有漏电性故障。

将万用表置于相应的直流电压挡。

测试电压由兆欧表提供。

测试时，摇动兆欧表，万用表所指示的电压值即为被测管子的VBO值。

二极管的识别与测量方法(1)二极管的识别二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。

晶体二极管按作用可分为：整流二极管（如1N4004）、隔离二极管（如1N4148）、肖特基二极管（如BAT85）、发光二极管、稳压二极管等。

二极管的识别很简洁，小功率二极管的N极（负极），在二极管外表大多采纳一种色圈标出来，有些二极管也用二极管专用符号来表示P 极（正极）或N极（负极），也有采纳符号标志为“P”、“N”来确定二极管极性的。

发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。

(2)二极管的测量利用指针型万用表测二级管时，应置于电阻档，其等效电路如图中虚线框内所示，其中为其等效内阻，为表内电压源。

当万用表置于R×1、R×100、R×1K档时，。

万用表置R×1K档，两表笔分别接二极管的两极，若测得的电阻较小（硅管数千欧、锗管数百欧），说明二极管的PN结处正向偏置，则红表笔接的是正极，黑表笔接的是负极。

反之二极管处于反向偏置时，呈现的电阻较大（硅管约数百千欧以上，锗管约数百千欧），则黑表笔接的是正极，红表笔接的是负极。

若正反向电阻均为无穷大或均为零或比较接近，说明二极管内部开路或短路或性能变差。

图测二极管由于发光二极管不发光时，其正反向电阻均较大且无明显差异，故一般不用万用表推断发光二极管的极性。

常用的方法是将发光二极管与一数百欧（如330Ω）电阻串联。

然后加3V～5V的直流电压，若发光二极管亮，说明二极管正向导通，则与电源正端相接的为正极，与负端相接的为负极。

假如二极管反接则不亮。

稳压二极管与变容二极管的PN结都具有正向电阻小反向电阻大的特点，其测量方法与一般二极管相同。

（3）用数字万用表测量二极管①将黑表笔插入COM插孔,红表笔插入V/Ω插孔(红表笔极性为“+”)将功能开关置于“”档、并将红表笔连接到待测二极管正极，将黑表笔连接到待测二极管负极，读数为二极管正向压降的近似值。

二极管的种类与识别一、二极管的种类二极管是一种最常见的电子元器件，主要用于电流的整流、开关和放大等应用中。

根据不同的结构和性能特点，二极管可以分为多种不同的种类。

1.硅二极管：硅二极管是最常见的一种二极管，它采用硅材料制造。

硅二极管具有较高的工作温度范围和较低的漏电流，广泛应用于电路中。

硅二极管分为通用型和用于特定应用的特殊型号。

2.锗二极管：锗二极管是一种较早期使用的二极管，它采用锗材料制造。

锗二极管具有较小的漏电流和较低的欠压降，适用于低功耗应用。

3.快恢复二极管：快恢复二极管具有快速恢复特性，可以在高频率下实现快速开关。

它的主要特点是具有较短的恢复时间和较低的反向恢复电流。

4.肖特基二极管：肖特基二极管采用金属-半导体接触技术，具有较低的正向压降和快速的开关速度。

它广泛应用于高频、低功耗的应用中。

5.鹅卵石二极管：鹅卵石二极管是一种特殊的二极管，它采用玻璃封装和金属-半导体接触技术。

鹅卵石二极管具有高耐压和高速开关特性，适用于高频高压的应用。

6.整流二极管：整流二极管是最常见的一种应用，它用于将交流信号转换为直流信号。

整流二极管广泛应用于电源、充电器等电路中。

7.光电二极管：光电二极管也被称为光敏二极管或光电导二极管，它的正向电压随外界光照强度而改变。

光电二极管广泛应用于光电转换、光通信等领域。

二、二极管的识别对于电子爱好者和工程师来说，正确识别二极管的类型至关重要，可以确保正确选择和应用。

以下是一些常见的方法来识别二极管类型：1.标记识别法：许多二极管上都有标识，可以通过查阅相关资料或手册来识别其类型。

标识可能包括型号、规格、生产商等信息。

2.外观识别法：不同类型的二极管通常具有不同的外观。

例如，肖特基二极管具有金属接触和黑色封装，而整流二极管通常具有红黑色封装。

3.应用识别法：根据二极管的应用领域可以进行识别。

例如，光电二极管通常用于光通信领域，而快恢复二极管通常用于高频开关电路。

4.参数测量法：通过使用万用表等仪器来测量二极管的电流电压特性，从而识别其类型。

二极管正负极判定？
一：普通二极管有色端标识一极为负极；
二：发光二极管长脚为正，短脚为负。

如果脚一样长，发光二极管里面的大点是负极，小的是正极。

有的发光二极管带有一个小平面，靠近小平面的一根引线为负极。

万用表中：红笔接“+”，黑笔接“-”；在测发光二极管时，低阻挡测不出来，可用RX10K 档测，两表笔接触二极管的两级。

如果电阻较小，黑表笔所接的是正极，电阻较大，黑表笔所接的是负极。

发光二极管，若与TTL组件相连使用时，一般需串接一个470R的降压电阻，以防器件的损坏。

三：晶体二极管
晶体二极管由一个PN结，两条电极引线和管壳构成。

在PN结的两侧用导线引出加以封装，就是晶体二极管。

晶体二极管的字母符号为V。

PN结的导通方向是从P型半导体到N型半导体，即P到N导通（P为正极，N为负极）。

PN结正向导通，反向截至，具有单相导电的特性。

二极管封装及其方向如下图示：
印制板中通过PCB板上丝印来判别二极管方向的方法总结如下：通常情况下：
1.有缺口的一端为负极；
2.有横杠的一端为负极；
3.有白色双杠的一端为负极；
4.三角形箭头方向的一端为负极；
5.插件二极管丝印小圆一端是负极，大圆是正极。

在立式焊接的情况下原件本体在正极圈里
6.插件发光二极管方孔为第一脚为正极；。

二极管管脚的识别和判断
二极管是电子电路中常用的半导体器件之一，其内部基本结构就是一个PN结，因此二极管具有单向导电性。

在电子电路中，二极管具有整流、钳位、续流等作用，应用非常广泛。

二极管与P区相连的管脚称为正极（阳极），与N区相连的管脚称为负极（阴极），使用时准确识别和判断管脚的正负是工程技术人员的必备基本技能。

1、通过标记识别
大部分二极管在一个管脚测涂有颜色标记（图一），涂有标记的一侧管脚是二极管的负极（阴极），另一侧则为正极（阳极）。

图一
2、通过万用表测量判断
将万用表调整到欧姆（ ）档，首先用红黑表笔任意测量两管脚的阻值，然后将两表笔对调再测阻值（如图二）。

两个数值差值越大，说明二极管的性能越好
图二
利用万用表判断管脚正负时，指针式万用表和数字式万用表是有区别的。

两种表都是显示小数值是说明二极管导通，对于指针式表来说，此时黑表笔接触的应为二极管正极（阳极）；对于数字式表来说，此时红表笔接触的应为二极管正极（阳极）。
