二极管的识别与简单测试简单易懂

图1 二极管外型图 实验一 常用半导体器件的识别与简单测试一． 实验目的1．掌握用万用表判别二极管的极性。

测量二极管的正向压降及稳压管的稳压值。

2．掌握用万用表判别三极管的类型和e 、b 、c 三个管脚。

二． 预备知识半导体二极管和三极管是组成分立元件电子电路的核心器件。

二极管具有单向导电性，可用于整流、检波、稳压、混频电路中。

三极管对信号具有放大作用和开关作用，它们的管壳上都印有规格和型号。

（一）．二极管的识别与简单测试1．普通二极管的识别与简单测试普通二极管一般为塑料封装和金属封装两种，它们的外壳上均印有型号和标记。

标记箭头所指方向为阴极，如图1所示。

国外的产品一般在阴极端印有一个标记。

若遇到型号标记不清或不能确定其极性时，我们可以借助数字万用表的“”档作简单判别。

测量原理：该挡测量时输出一个恒定电流约为1mA ，显示值为二极管正向压降近似值，单位是mV ；显示溢出数“1”，表示无穷大。

具体做法是：用红、黑两表笔分别接触二极管的两个引脚。

假如先显示溢出数“1”(反向)，再交换两表笔．必然为正向测试。

假设显示的读数为617。

这说明：①二极管是好的。

②二极管的正向压降为617mV 即 O.617 V 。

③显示正向压降时，红表笔所接的引脚为二极管的正极，黑表笔所接则为负极。

假如两次测量均显示溢出数“1”或两次均有较小的压降读数的话，表明该二极管已损坏。

在数字万用表中，“”挡和欧姆档红表笔是高电位，黑表笔低电位，正好与指针式模拟万用表相反。

2．特殊二极管的识别与简单测试特殊二极管的种类较多，在此我们只介绍两种常用的特殊二极管。

①．发光二极管(LED)发光二极管通常是用砷化镓、磷化镓等制成的一种新型器件。

它具有工作电压低、耗电少、响应速度快、抗冲击、耐振动、性能好以及轻而小的特点，被广泛应用于单个显示电路或作成七段矩阵式显示器。

而在电路实验中，常用作逻辑显示器。

发光二极管的电路符号如图2（a ）所示。

任务一二极管的识别质量好坏的判断一、元器件表。

二、实验步骤。

1.普通二极管的测量（1）观察法从外观上看，二极管两端中有一端会有白色或黑色的一圈对应的引脚的负极（阴极），另一引脚为正极。

（2）机械万用表检测原理：二极管本质为一个PN结，利用其单向导电性，其正反电阻值相差很大判断二极管的质量好坏。

①选择欧姆档R×100或R×1K挡位，万用表表笔分别与二极管的两个极相连，测出两个电阻值，得到电阻较小时，与黑表笔相连的引脚为二极管的正极，另一个则为负极，这是好管。

①若正反向电阻都很小，说明二极管内部短路；若测得正反向电阻都很大，则说明二极管内部开路，这两种情况都属于二极管质量不好，不能使用。

2.发光二极管的测量（1）观察法：从外观上看，发光二极管的长引脚为正极，短引脚为负极。

（2）机械万用表检测①用万用表检测发光二极管时，必须使用R×10K挡。

因为发光二极管的管压降为2V左右，而万用表R×1K及以下各电阻挡表内电池仅为1.5V，低于管压降，无论正、反向接入，发光二极管都不可能导通，也就无法检测。

②用R×10K挡时表内接有15V（有些万用表为9V）高压电池，所以可以用来检测发光二极管。

测量时二极管应置于暗处，同时测量时间要短。

③如果无论正向接入还是反向接入，表针都偏转到头或都不动，则说明该发光二极管已损坏。

使用仪器设备测量。

用指针式万用表测量二极管的正反向电阻阻值（单位：kΩ），识别二极管极性并判断质量好坏，并把测得的数据填写在下表中。

操作技能考核表考官签名：_____________年月日操作技能考试考官记录表、评分表考官签名：_____________年月日。

晶体二极管的识别和简易检测方法在使用二极管前，通常先要判别极性，还要检查它的好坏，否则电路不仅不能正常工作，甚至可能烧毁二极管和其他元件。

前面介绍的一些二极管封装上的符号或极性标记，我们可以作为依据。

当封装上符号或极性标记看不清或者没有手册可查时，也可以依据二极管的单向导电性来推断它的好坏和极性。

在通信生产实践中，常用万用表的电阻档测量极间电阻来推断。

万用表有两个接线端，正接线端接红表笔，负接线端接黑表笔。

这部电源极性示意图里必需留意，使用万用表的电阻档时，表内接入电池，万用表的红表笔接表内电池负极，输出负电压；黑表笔接电池正极，输出正电压。

测试前要选好档位，两表笔短接后调零位。

对于耐压较低，电流较小的二极管如用R×1档，流过二极管的电流太大，用R×10k 档，表内电池电压太高，都可能会使二极管损坏。

通常用R×100或R×1k 档来测量，详细方法和说明如表1和表2所示。

表1 晶体二极管的简易测试方法表2 晶体二极管质量简易推断注：正、反向阻值的比较参照表1要留意的是：使用不同的万用表测同一只二极管，获得的阻值可能不同，这是由于万用表本身特性不一样；使用万用表不同的电阻档测二极管时，获得的阻值也是不同的。

例如用R×100档测某一只2CZ83D，正向电阻约500欧，反向电阻约320千欧，而改用R×1k档，测得正向电阻约4千欧，反向时表头指针几乎不动。

这是由于二极管是非线性器件，PN结的阻值是随外加电压变化的，而用万用表测电阻时，各档的表笔端电压不一样，所以用不同的电阻档测同一只二极管，测得的阻值读数就不一样。

以上我们争论了一般的二极管的基本结构、性能以及简易的测试方法等，我们在后面有关章节还将争论整流二极管在整流电路中的应用。

二极管的识别与测量方法(1)二极管的识别二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。

晶体二极管按作用可分为：整流二极管（如1N4004）、隔离二极管（如1N4148）、肖特基二极管（如BAT85）、发光二极管、稳压二极管等。

二极管的识别很简洁，小功率二极管的N极（负极），在二极管外表大多采纳一种色圈标出来，有些二极管也用二极管专用符号来表示P 极（正极）或N极（负极），也有采纳符号标志为“P”、“N”来确定二极管极性的。

发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。

(2)二极管的测量利用指针型万用表测二级管时，应置于电阻档，其等效电路如图中虚线框内所示，其中为其等效内阻，为表内电压源。

当万用表置于R×1、R×100、R×1K档时，。

万用表置R×1K档，两表笔分别接二极管的两极，若测得的电阻较小（硅管数千欧、锗管数百欧），说明二极管的PN结处正向偏置，则红表笔接的是正极，黑表笔接的是负极。

反之二极管处于反向偏置时，呈现的电阻较大（硅管约数百千欧以上，锗管约数百千欧），则黑表笔接的是正极，红表笔接的是负极。

若正反向电阻均为无穷大或均为零或比较接近，说明二极管内部开路或短路或性能变差。

图测二极管由于发光二极管不发光时，其正反向电阻均较大且无明显差异，故一般不用万用表推断发光二极管的极性。

常用的方法是将发光二极管与一数百欧（如330Ω）电阻串联。

然后加3V～5V的直流电压，若发光二极管亮，说明二极管正向导通，则与电源正端相接的为正极，与负端相接的为负极。

假如二极管反接则不亮。

稳压二极管与变容二极管的PN结都具有正向电阻小反向电阻大的特点，其测量方法与一般二极管相同。

（3）用数字万用表测量二极管①将黑表笔插入COM插孔,红表笔插入V/Ω插孔(红表笔极性为“+”)将功能开关置于“”档、并将红表笔连接到待测二极管正极，将黑表笔连接到待测二极管负极，读数为二极管正向压降的近似值。

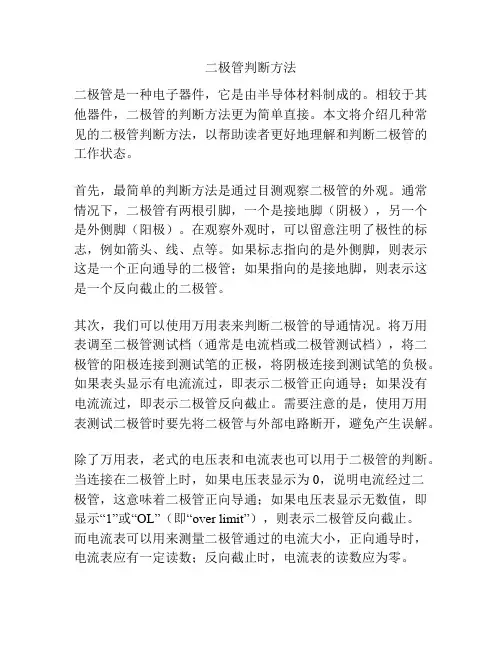

二极管判断方法二极管是一种电子器件，它是由半导体材料制成的。

相较于其他器件，二极管的判断方法更为简单直接。

本文将介绍几种常见的二极管判断方法，以帮助读者更好地理解和判断二极管的工作状态。

首先，最简单的判断方法是通过目测观察二极管的外观。

通常情况下，二极管有两根引脚，一个是接地脚（阴极），另一个是外侧脚（阳极）。

在观察外观时，可以留意注明了极性的标志，例如箭头、线、点等。

如果标志指向的是外侧脚，则表示这是一个正向通导的二极管；如果指向的是接地脚，则表示这是一个反向截止的二极管。

其次，我们可以使用万用表来判断二极管的导通情况。

将万用表调至二极管测试档（通常是电流档或二极管测试档），将二极管的阳极连接到测试笔的正极，将阴极连接到测试笔的负极。

如果表头显示有电流流过，即表示二极管正向通导；如果没有电流流过，即表示二极管反向截止。

需要注意的是，使用万用表测试二极管时要先将二极管与外部电路断开，避免产生误解。

除了万用表，老式的电压表和电流表也可以用于二极管的判断。

当连接在二极管上时，如果电压表显示为0，说明电流经过二极管，这意味着二极管正向导通；如果电压表显示无数值，即显示“1”或“OL”（即“over limit”），则表示二极管反向截止。

而电流表可以用来测量二极管通过的电流大小，正向通导时，电流表应有一定读数；反向截止时，电流表的读数应为零。

另一种常见的判断方法是使用示波器观察二极管的正向或反向电流是否存在。

先将二极管与示波器连接，然后将示波器调至直流耦合模式，同时调整水平和垂直缩放，以便观察电流的变化。

如果示波器上显示出了正向或负向的脉冲波形，说明二极管正向或反向导通。

如果没有显示任何脉冲波形，说明二极管截止。

最后，如果以上方法不够准确或者不方便使用，我们还可以借助专业的测试仪器来判断二极管的工作状态。

例如，数字万用表中有专门的二极管测试功能，只需将二极管连接好，然后选择对应的测试档位进行测试即可。

同样地，示波器也可以用于检测和分析二极管的工作情况。

学生工作页二极管的识别与检测普通二极管是由一个PN结构成的半导体器件，具有单向导电性。

通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二极管是否损坏。

一、训练目标1、增强专业意识，培养良好的职业道德和职业习惯2、能借助资料读懂二极管的型号及极性；3、用万用表简易测出二极管的极性及质量好坏。

二、训练设备1、万用表2、二极管三、训练内容与步骤1、判别二极管的极性（1）外观判别二极管的极性二极管的正负极性一般都标注在其外壳上。

有时会将二极管的图形直接画在其外壳上。

对于二极管引线是轴向引出的，则会在其外壳上标出色环（色点），有色环（色点）的一端为二极管的负极端，，若二极管是透明玻璃壳，则可直接看出极性，即二极管内部连触丝的一端为正极。

对于标志不清的二极管，也可以用万用表来判别其极性及质量好坏。

（2）用万用表测量晶体二极管的极性及质量好坏1)、用模拟万用表来判别二极管极性与好坏检测二极管一般用R×100Ω挡或R×１kΩ挡进行（一般用R×100Ω或R×１kΩ挡，因为R×１Ω挡的电流太大，容易烧毁管子，而R×10kΩ挡电压太高，可能击穿管子）。

由于二极管具有单向导电性，它的正向电阻小，反向电阻大。

当万用表的红表笔接二极管的正极，黑表笔接二极管的负极时，测得的是反向电阻，此值一般要大于几百千欧。

反之，红表笔接二极管的负极，黑表笔接二极管的正极，测得的是正向电阻。

对于锗二极管，正向电阻一般为100～1000Ω，对于硅二极管，正向电阻一般为几百欧至几千欧。

测量方法：将两表棒分别接在二极管的两个电极上，读出测量的阻值；然后将表棒对换，再测量一次，记下第二次阻值。

若两次阻值相差很大，说明该二极管性能良好；并根据测量电阻小的那次的表棒接法（称之为正向连接），判断出与黑表棒连接的是二极管的正极，与红表棒连接的是二极管的负极，因为万用表的内电源的正极与万用表的“－”插孔连通，内电源的负极与万用表的“＋”插孔连通。

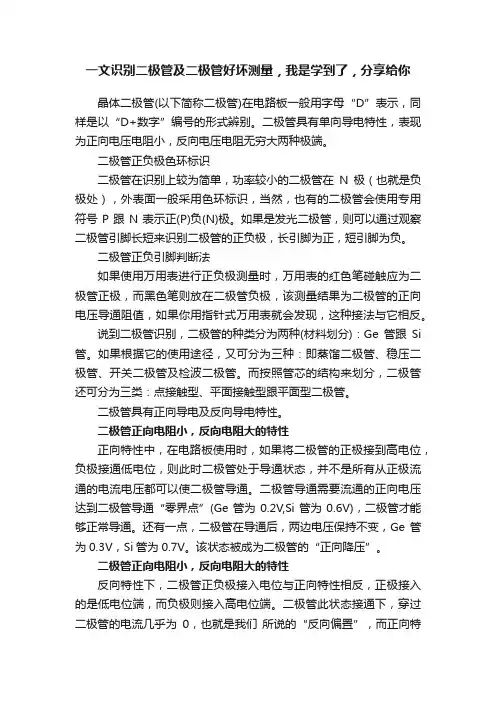

一文识别二极管及二极管好坏测量，我是学到了，分享给你晶体二极管(以下简称二极管)在电路板一般用字母“D”表示，同样是以“D+数字”编号的形式辨别。

二极管具有单向导电特性，表现为正向电压电阻小，反向电压电阻无穷大两种极端。

二极管正负极色环标识二极管在识别上较为简单，功率较小的二极管在N极（也就是负极处），外表面一般采用色环标识，当然，也有的二极管会使用专用符号P跟N表示正(P)负(N)极。

如果是发光二极管，则可以通过观察二极管引脚长短来识别二极管的正负极，长引脚为正，短引脚为负。

二极管正负引脚判断法如果使用万用表进行正负极测量时，万用表的红色笔碰触应为二极管正极，而黑色笔则放在二极管负极，该测量结果为二极管的正向电压导通阻值，如果你用指针式万用表就会发现，这种接法与它相反。

说到二极管识别，二极管的种类分为两种(材料划分)：Ge管跟Si 管。

如果根据它的使用途径，又可分为三种：即蒸馏二极管、稳压二极管、开关二极管及检波二极管。

而按照管芯的结构来划分，二极管还可分为三类：点接触型、平面接触型跟平面型二极管。

二极管具有正向导电及反向导电特性。

二极管正向电阻小，反向电阻大的特性正向特性中，在电路板使用时，如果将二极管的正极接到高电位，负极接通低电位，则此时二极管处于导通状态，并不是所有从正极流通的电流电压都可以使二极管导通。

二极管导通需要流通的正向电压达到二极管导通“零界点”(Ge管为0.2V,Si管为0.6V)，二极管才能够正常导通。

还有一点，二极管在导通后，两边电压保持不变，Ge管为0.3V，Si管为0.7V。

该状态被成为二极管的“正向降压”。

二极管正向电阻小，反向电阻大的特性反向特性下，二极管正负极接入电位与正向特性相反，正极接入的是低电位端，而负极则接入高电位端。

二极管此状态接通下，穿过二极管的电流几乎为0，也就是我们所说的“反向偏置”，而正向特性中，被称为“正向偏置”。

反向偏置下，二极管依旧有极小的电流通过二极管。

常规二极管 (2)晶体二极管 (3)稳压二极管 (5)发光二极管 (6)晶体三极管 (7)常规二极管应用在液晶显示器中的常规二极管主要有整流二极管、快恢复二极管、肖特基二极管、稳压二极管。

（1）整流二极管整流二极管的作用是将交流电转变成直流电。

常见的整流二极管有1N4001、1N5401等型号。

在电路中的文字符号为“V”或“VD”。

二极管整流电路一般都接在电源变压器的二次输出端或者220V的交流市电，通常是用四个二极管组成的桥式整流电路。

它的后级为滤波器，交流电经整流后，要求将交流成分滤得越干净越好，所以滤波电容器都是用大容量的电解电容器，一般容量为几百微法至几千微法。

整流电路工作频率较低，而通过二极管的电流较大，所以都用硅材料面接触型整流二极管。

整流二极管可用万用表进行检测。

维修时，如果测得的二极管正向电阻太大或反向电阻太小，都表明二极管的整流效率不高；如果测得正向电阻为无穷大，说明二极管的内部断路；若测得的反向电阻接近于零，则表明二极管已经击穿。

在液晶显示器的电源电路中，还会发现一种称为全波整流桥的组件（简称全桥组件）。

所谓全桥组件，是一种把四只整流二极管按全波桥式整流电路连接方式封装在一起的整流组合件，主要分为长方体形、圆柱形、扁形和缺角方形四种，如图所示，其中，“～”为交流输入端“＋”、“－”为直流输出端。

图全波整流桥的组件（2）快恢复二极管液晶显示器的开关电源输出电路，不仅要求二极管有足够的耐压，还要求二极管具有良好的开关特J跬，即具有很短的反向恢复时间。

因此，输出电路的整流二极管必须使用通常所说的快恢复二极管。

反向恢复时间，是二极管由正向导通转为反向截止过程所需要的时间。

液晶显示器中通常使用耐压大于400V、整流电流大于1A的快恢复二极管，其反向恢复时间都是极短的，一般都小于0.5 μs。

维修时，若发现快恢复二极管损坏，不可采用普通的整流二极管进行代换。

这是因为，普通整流二极管的反向恢复时间较长（一般达几十微秒），当开关变压器输出的正向脉冲使二极管导通后，二极管还来不及反向截止，反向脉冲就已经涌来了，这势必造成较大的反向电流，使二极管结间温度上升，就使反向电流增大、耐压降低，最终导致二极管击穿。

普通二极管的识别与检测一、二极管的识别方法1、识别方法：二极管的识别很简单，小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P 极（正极）或N极（负极），也有采用符号标志为“P”、“N”来确定二极管极性的。

发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。

二、二极管的检测方法测试注意事项：用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。

（一）整流二极管的检测：极性的判别将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。

两次测量的结果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为正向电阻）。

在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极。

单向导电性能的检测及好坏的判断通常，锗材料二极管的正向电阻值为1kΩ左右，反向电阻值为300K左右。

硅材料二极管的正向电阻值为5 kΩ左右，反向电阻值为∞（无穷大）。

正向电阻越小越好，反向电阻越大越好。

正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。

若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。

若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。

反向击穿电压的检测二极管反向击穿电压（耐压值）可以用晶体管直流参数测试表测量。

其方法是：测量二极管时，应将测试表的“NPN/PNP”选择键设置为NPN状态，再将被测二极管的正极接测试表的“C”插孔内，负极插入测试表的“e”插孔，然后按下“V（BR）”键，测试表即可指示出二极管的反向击穿电压值。

也可用兆欧表和万用表来测量二极管的反向击穿电压、测量时被测二极管的负极与兆欧表的正极相接，将二极管的正极与兆欧表的负极相连，同时用万用表（置于合适的直流电压档）监测二极管两端的电压。

二极管的判断与识别方法
二极管是一种常见的电子元件，用于控制电流的流向。

它通常由半导体材料制成，具有两个电极：正极和负极。

正极被标记为P端，负极被标记为N端。

判断一个二极管是否正常工作的最简单方法是使用万用表进行测试。

将万用表调至二极管测试档位，然后将二极管的两个引脚分别与万用表的两个探针相连接。

如果二极管是正常的，万用表上将显示出正常的导通或断路状态。

导通状态意味着电流可以从P端流向N端，而断路状态意味着电流无法流动。

你还可以使用一个电源和一个电阻来判断二极管的极性。

将电源的正极与二极管的P端相连，然后将电源的负极与二极管的N端相连。

如果二极管正常，电流将能够通过二极管，此时电阻上的电压会有一个明显的变化。

但是，如果二极管连接反了，电流将无法通过二极管，电阻上的电压则不会有变化。

你还可以通过二极管的外观特征来判断其类型。

常见的二极管有两种：有源区域在中间的点接触型二极管和有源区域在边缘的片状型二极管。

点接触型二极管的两个引脚之间会有一个小点，而片状型二极管的引脚则是平整的。

此外，不同型号的二极管还可能有不同的外形和标记。

总结一下，判断和识别二极管的方法有多种。

最简单的方法是使用
万用表进行测试，通过导通或断路状态来判断二极管是否正常。

此外，你还可以使用电源和电阻来判断二极管的极性。

此外，通过观察二极管的外观特征，如引脚形状和标记，也可以帮助你判断二极管的类型。

希望这些方法对你判断和识别二极管有所帮助。
