(物理)中考必刷题物理质量和密度题一、初中物理物态变化1.下列关于图象的表述,正确的是()A. 如图,表示在晶体熔化成液体过程中,温度与加热时间的关系B. 如图,表示在液体凝固成晶体过程中,温度与放热时间的关系C. 如图,表示同种物质质量与体积的关系D. 如图,表示匀速直线运动路程与时间的关系【答案】 A【解析】【解答】解:A、在晶体熔化的过程中,不断放热,温度保持不变;图象中温度整体呈上升趋势,且有一段时间内温度保持不变,符合晶体熔化的特点,是晶体熔化的图象,A符合题意;B、在液体凝固成晶体的过程中,不断放热,温度保持不变;图象中温度整体呈下降趋势,应有一段时间内温度保持不变,但图象中一直呈下降趋势,这是非晶体的凝固图象,B不符合题意;C、同种物质的质量与体积成正比,体积越大,质量越大,图象应为倾斜的直线,C不符合题意;D、由图象知,随着时间的增加,路程不变,说明物体保持静止状态,D不符合题意。
故答案为:A【分析】分析图象问题时,首先要明确横轴和纵轴代表的物理量,然后分析图象变化规律,从图象中正确、迅速提取出有价值的信息,然后根据对有关物理规律的掌握,判断图象能否正确反映物理规律.2.下列估测最接近实际的是()A. 中学生步行的速度约为10m/sB. 一个鸡蛋的质量约50gC. 人感觉舒适的气温约为45℃D. 初中物理教科书的长度约26cm【答案】D【解析】【解答】解:A、人正常步行的速度约为1m/s,故A错误;B、一个鸡蛋的质量约50g,故B错误;C、人体正常体温在37℃左右,感觉舒适的温度在23℃左右,故C错误;D、初中物理教科书的长度约25﹣28cm,故D正确.故选:D.【分析】做这种题目,要对一些常见的物理量要有一定的估测能力,根据生活常识去判断题目的对错.3.下列估测符合事实的是()A. 家用电视机的电功率约为10WB. 人正常骑自行车的速度为5km/hC. 人感觉比较舒适的温度是37℃D. 成年人的体积约为0.06m3。
《功和机械能》中考试题精选一.选择题(共26小题)1.2019年6月5日长征11号运载火箭,以“一箭七星”的方式将卫星送入预定轨道,填补了我国运载火箭海上发射的空白。
下列说法,正确的是( )A.长征11号发射过程中,其动能转化为重力势能B.地球同步卫星进入轨道后相对于地面是静止的C.火箭加速升空时,气体对火箭的力大于火箭对气体的力D.长征11号全长近21m,重58t,起飞推力为120t2.2019年4月23日内蒙古“主席杯”足球赛在锡林郭勒盟拉开帷幕。
小旭对比赛中如图所示现象的解释,不正确的是( )A.足球在空中飞行的过程中,人对足球没有做功B.足球飞在最高点时,若所受力全部消失,它将静止C.球最终落回地面,说明力可以改变物体的运动状态D.足球在地面滚动时速度越来越小,惯性的大小不变3.如图所示,粗糙的弧形轨道竖直固定在水平面,一小球由A点以一定的速度υ沿轨道滚下,经另一侧与A等高点B后到达最高点C.下列分析正确是( )A.整个过程只有重力在对小球做功B.小球在A点的惯性比在C点的惯性大C.小球在A点的动能比在B点的动能大D.小球在A具有的机械能等于它在C点具有的重力势能4.跳伞运动员在空中竖直下降到适当位置时打开降落伞,人和伞受到较大的空气阻力,开始做减速运动,空气阻力随速度的减小而减小,竖直下降一段高度后,开始匀速下降直到落地,匀速下降的高度与减速下降的高度相等。
以人和伞为研究对象,下列说法正确的是( )A.减速下降中重力做功比匀速下降中多B.减速下降中重力做功的功率比匀速下降中大C.减速下降中减少的动能等于克服空气阻力做的功D.匀速下降中机械能总量保持不变5.北京世园会上,车身离地30cm高的电动无人扫地车在平直路面上匀速前进并将地面上的落叶吸入车内,此过程中,扫地车整体的( )A.动能不变,重力势能不变B.动能不变,重力势能变大C.动能变大,重力势能不变D.动能变大,重力势能变大6.如图,轻质弹簧竖直放置,下端固定于地面,上端位于O点时弹簧恰好不发生形变。

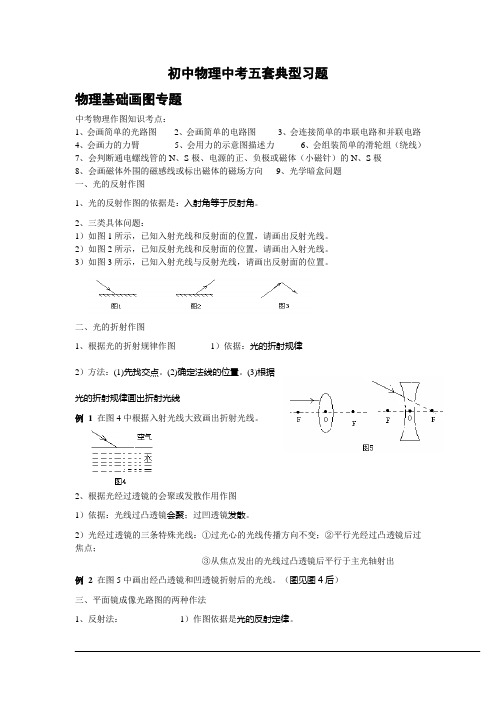

初中物理中考五套典型习题物理基础画图专题中考物理作图知识考点:1、会画简单的光路图2、会画简单的电路图3、会连接简单的串联电路和并联电路4、会画力的力臂5、会用力的示意图描述力6、会组装简单的滑轮组(绕线)7、会判断通电螺线管的N、S极、电源的正、负极或磁体(小磁针)的N、S极8、会画磁体外围的磁感线或标出磁体的磁场方向9、光学暗盒问题一、光的反射作图1、光的反射作图的依据是:入射角等于反射角。
2、三类具体问题:1)如图1所示,已知入射光线和反射面的位置,请画出反射光线。
2)如图2所示,已知反射光线和反射面的位置,请画出入射光线。
3)如图3所示,已知入射光线与反射光线,请画出反射面的位置。
二、光的折射作图1、根据光的折射规律作图1)依据:光的折射规律2)方法:(1)先找交点。
(2)确定法线的位置。
(3)根据光的折射规律画出折射光线例1在图4中根据入射光线大致画出折射光线。
2、根据光经过透镜的会聚或发散作用作图1)依据:光线过凸透镜会聚;过凹透镜发散。
2)光经过透镜的三条特殊光线:①过光心的光线传播方向不变;②平行光经过凸透镜后过焦点;③从焦点发出的光线过凸透镜后平行于主光轴射出例2在图5中画出经凸透镜和凹透镜折射后的光线。
(图见图4后)三、平面镜成像光路图的两种作法1、反射法:1)作图依据是光的反射定律。
2)作图方法:从光源或物体上的每个点选择两条入射光线,画出相应的反射光线并反向延长确定对应的像点(一般只要求会画点光源的成像光路图)如图6所示。
2、平面镜成像特点作图法:1)依据:直接利用物像相对于镜面对称。
2)方法:作垂线、截距离、连虚线。
如图7所示。
四、怎样画电路图和连接实物图1、画电路图的基本要求:①电路元件的符号要用统一规定的,不能自造符号。
②要注意所画符号和实物的对应性。
③合理安排电路元件符号,使之均匀分布在电路中,具有对称性(元件符号一定不能画在电路的拐角处)。
④电路图最好呈长方形,有棱有角,导线要横平竖直,力求把电路图画得简洁、美观、大小比例适中。
故障分析简单电路的故障分析故障:短路,断路检测方法:短路:整个电路短路,用电器不工作,电源发热部分电路短路:某用电器2端无电压,电路中有电流,电流表读数较原来变大,其他用电器电压变大(灯泡变亮)电压表检测:并联,示数为0,短路。
电流表检测:并联,无示数断路:电路中无电流,用电器电压接近电源电压。
电压表检测:并联,示数较大,接近电源电压。
电流表检测:并联,(试触)有读数,导线检测:并联,其他部分工作,1.在如图所示的电路中,电源电压保持不变,灯泡L1或L2中有一个发生了短路故障,当开关S闭合时,下列现象中不可能出现的是()A.电压表无示数,灯泡L1不发光B.电压表有示数,灯泡L2不发光C.电压表和电流表都没有示数D.电压表和电流表都有示数2.在如图所示的电路中,当闭合开关S后,发现两灯都不亮,电流表的指针几乎指在零刻度线,电压表指针则有明显偏转,该电路中的故障可能是()A.灯泡L2短路B.灯泡L2断路C.灯泡L1断路D.两个灯泡都断路3.如图所示的电路中电源电压为3V,当闭合S后,发现其中一只灯亮,另一只灯不亮,用电压表分别测得AB间的电压为0V,BC间的电压为3V,造成这种现象的原因是;如发现L1、L2均不亮,用电压表测得AB间的电压为0V,BC间的电压为3V,造成这种现象的原因是.4.在图中所示的电路中,电源电压不变。
闭合开关,电路正常工作。
过了一会儿,两电表的示数都变大,则该电路中出现的故障可能是:()A.灯L短路 B.灯L断路 C.电阻R断路 D.电阻R短路5.如图,电源电压不变,L1、L2正常发光,过一会儿,电压表示数比灯泡正常发光时电压表示数明显变大,则电路可能发生的故障是()A、L1断路B、L2短路C、L1短路D、L2断路6.在如图所示的电路中,电源电压保持不变,灯泡L1或L2中有一个发生了短路故障,当开关S闭合时,下列现象中不可能出现的是()A.电压表无示数,灯泡L1不发光B.电压表有示数,灯泡L2不发光C.电压表和电流表都没有示数D.电压表和电流表都有示数7.在如图所示的电路中,当闭合开关S后,发现两灯都不亮,电流表的指针几乎指在零刻度线,电压表指针则有明显偏转,该电路中的故障可能是()A.灯泡L2短路B.灯泡L2断路C.灯泡L1断路D.两个灯泡都断路8.如图所示,在探究电流和电压的关系的实验中,闭合开关,发现小灯泡不亮,电流表无示数,用电压表检测,发现U AB=U AC=U AD=U AE =3 V;U BE =O.则故障原因可能是A.滑动变阻器短路B.小灯泡灯丝断了C.电流表短路D.开关接触不良9.为了验证并联电路的电流特点.小薇设计了如图l所示的电路进行实验.(1)在连接电路时,开关应处于状态.(2)小徽先将电流表接在L1所在的支路上,闭合开关后,观察到灯L2发光,但灯L1不发光,电流表的示数为零,电路可能存在的故障是:.(3)排除故障后,她测出了L1、L2支路和干路上的电流分别为I1、I2和I,电流表示数如图2中甲、乙、丙所示,可读出I1=0.5A,I2=A,I=A.根据测量结果.在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是:.(写出关系式即可)(4)为了验证结论的普遍性,小薇采用了更换不同灯泡继续实验的方法进行验证,你还可以采用的方法是:.10.在如图所示的电路中,闭合开关S,灯L不亮,电压表有示数.已知电路中各处均接触良好.(1)请写出发生上述现象的三个可能原因:___________________________________________.(2)为进一步确定原因,小华同学将一个电流表正确串联在该电路中,闭合开关S,观察电流表的示数情况.若电流表有示数,说明上述现象产生的原因是____________________________(写出一个可能原因);若电流表无示数,说明上述现象产生的原因是______________________________.(3)小明同学准备用一根导线并连接在电阻R两端,根据灯泡能否发光进一步确定原因.此操作方案是否可行,请说明理由________________________________________11.某同学测小灯泡电阻的电路如图所示,其中电源电压为4.5V.他按电路图正确连接好实验电路,并检查各元件完好.然后闭合开关S,发现灯泡很亮,且电压表的读数为 4.5V.造成该现象的原因为是____________________________.12.如图所示是探究小灯泡电阻时连接的实验电路图,选用的小灯泡的额定电压为2.5V.(1)某同学连接的电路如图所示,请指出其中的两处错误或不妥:______________________________________________(2)将上述错误或不妥改正后,闭合开关,如果发现灯泡发出特别耀眼的光,且此时电流表、电压表都有示数,则出现该现象的原因可能是_____________________.(3)改正后,闭合开关。
人教版九年级物理中考复习功和机械能一、选择题(每小题3分,共36分)1.下列情况人对物体做了功的是 ( )A.举重运动员举着杠铃不动B.手提着水桶在水平地面上匀速行走C.人推着车在马路上向前匀速运动D.人用力推木箱却没有推动2.某同学的质量约为50 kg,他以正常速度从教学楼的一楼走上二楼,请估算在此过程中该同学上楼的功率最接近于 ( )A.1 W B.10 W C.100 W D.1 000 W3.在水平地面上,小聪用力将箱子拉走了,小明用力推箱子,但箱子没有移动,下列关于做功的分析,正确的是 ( )A.小明用了力,他对箱子做了功B.小聪用力拉动了箱子,她对箱子做了功C.小聪在拉箱子的过程中,箱子的重力做了功D.小明、小聪都没有对箱子做功4.如图所示,杂技表演者在离开跳板后的上升过程中,她的 ( )A.重力势能增大,动能减小B.重力势能增大,动能增大C.重力势能减小,动能减小D.重力势能减小,动能增大5.如图所示,在“歼-20”飞机加速向上运动的过程中,关于飞行员的能量分析,下列说法正确的是 ( )A.动能增加,重力势能不变 B.动能不变,重力势能增加C.机械能总量不变 D.机械能总量增加6.目前,我国大部分地区农耕都实现了机械化。
利用拖拉机深耕时总比在道路上行驶时速度慢,这是为了 ( )A.保证挖掘质量 B.提高柴油机的功率C.节省燃料 D.增大拖拉机的牵引力7.上体育课时,小宇用30 N的力一脚将足球踢出20 m,那么关于足球的说法中正确的是( )A.足球在运动过程中,小宇对足球做功600 J B.足球滚出20 m远是由于受到惯性的作用C.足球在滚动过程中动能减小,机械能不变 D.小宇对足球做功的多少无法确定8.如图所示,铅球从出手到将要落地的过程中,下列说法正确的是(不计空气阻力) ( )A.此过程中人对铅球没有做功 B.铅球在c点的机械能大于b点的机械能C.铅球由b→c时,机械能逐渐减小 D.铅球在b点时重力势能最大,动能为零9.如图所示,电梯内一弹簧下挂一物块,当整个电梯突然向上做加速运动时,下列说法正确的是 ( )A.物块速度变大时其惯性增大 B.弹簧对物块的拉力等于物块的重力C.弹簧对物块的拉力等于物块对弹簧的拉力 D.弹簧伸长了,弹性势能不变10.如图所示,在光滑水平台面上,一轻弹簧左端固定,右端连接一金属小球,O点是弹簧保持原长时小球的位置。
《力》中考试题精选一.选择题(共22小题)1.“足球进校园”活动的开展,使同学们越来越喜欢足球运动,下列现象不属于力改变物体运动状态的是( )A.足球在空中沿弧线飞行B.足球在草地上越滚越慢C.被踩在脚下的足球变扁D.守门员抱住飞来的足球2.俗话说“鸡蛋碰石头﹣﹣自不量力”,从物理学角度看( )A.石头对鸡蛋的作用力更大B.先有石头对鸡蛋的作用力C.鸡蛋对石头的没有作用力D.石头和鸡蛋间同时有等大的相互作用力3.在射箭运动中,以下关于力的作用效果的描述,其中一个与另外三个不同的是( )A.瞄准时,手的拉力把弓拉弯B.松手后,弓的弹力把箭射出C.飞行中,重力让箭划出一道弧线D.中靶时,靶的阻力让箭停止运动4.关于重心,下列说法正确的是( )A.空心的足球没有重心B.物体的重心不一定在物体上C.将质地均匀的木球的中心挖去后,木球的重心就消失了D.物体受到的力全部都作用在重心上5.如图所示,纸做的“不倒翁”小鸟翅膀上装有两个回形针,将鸟嘴放在指尖上转动而不会掉下来。
下列说法正确的是( )A.装回形针降低了小鸟的重心B.装回形针升高了小鸟的重心C.小鸟的重心一定在其几何中心上D.小鸟不掉下来是因为鸟嘴上有胶水6.如图所示为一种常用核桃夹,用大小相同的力垂直作用在B点比A点更易夹碎核桃,这说明力的作用效果与( )A.力的大小有关B.力的方向有关C.力的作用点有关D.受力面积有关7.小球向左运动与弹簧接触后,经历了如图甲、乙所示过程,下列说法错误的是( )A.压缩过程说明力可以改变物体的形状B.压缩过程说明力可以改变物体的运动快慢C.弹开过程不能说明力可以改变物体的形状D.整个过程说明力可以改变物体的运动方向8.如图中甲、乙、丙、丁四根弹簧完全相同,甲、乙左端固定在墙上,图中所示的力F均为水平方向,大小相等,丙、丁所受的力均为一条直线上,四根弹簧在力的作用下均处于静止状态,其长度分别是L甲、L乙、L丙、L丁,下列选项正确的是( )A.L甲<L丙L乙>L丁B.L甲=L丙L乙=L丁C.L甲<L丙L乙=L丁D.L甲=L丙L乙>L丁9.一物块沿斜面匀速下滑,如图关于该物块受力的示意图正确的是( )A.B.C.D.10.如图所示,一根弹簧,一端固定在竖直墙上,在弹性限度内用手水平向右拉伸弹簧的另一端,下列有关“弹簧形变产生的力”的描述正确的是( )A.弹簧对手的拉力B.手对弹簧的拉力C.墙对弹簧的拉力D.以上说法都不正确11.黔东南州2015年“5•1”期间,各县市都在开展各种丰富多彩的健民活动,如图所示为凯里体育馆旁甲乙两队进行拔河比赛的情景,其中乙队取胜,甲乙两队的拉力( )A.两队拉力一样大B.甲队拉力大C.乙队拉力大D.无法判断12.下列体育项目中的一些现象,不能用“力的作用是相互的”来解释的是( )A.跳水运动员踩踏跳板,身体向上跳起B.铅球运动员投出铅球后,身体随着向前倾倒C.滑冰运动员用力推墙身体离墙而去D.游泳运动员向后划水,身体前进13.利用铅垂线和三角尺判断桌面是否水平,如图所示的做法正确的是( )A.B.C.D.14.如图为掷出的实心球的运动轨迹,实心球离开手后在空中飞行过程中最高点所受到的力( )A.只有重力B.重力和空气阻力C.重力和手的推力D.重力、空气阻力和手的推力15.某同学从滑梯上匀速下滑,滑梯对该同学作用力F的方向是( )A.B.C.D.16.在实验时,小明将一个正常的铁质外壳测力计的挂钩挂在铁架台上,静止时有如图所示的示数。
初中物理中考五套典型习题物理基础画图专题中考物理作图知识考点:1、会画简单的光路图2、会画简单的电路图3、会连接简单的串联电路和并联电路4、会画力的力臂5、会用力的示意图描述力6、会组装简单的滑轮组(绕线)7、会判断通电螺线管的N、S极、电源的正、负极或磁体(小磁针)的N、S极8、会画磁体外围的磁感线或标出磁体的磁场方向9、光学暗盒问题一、光的反射作图1、光的反射作图的依据是:入射角等于反射角。
2、三类具体问题:1)如图1所示,已知入射光线和反射面的位置,请画出反射光线。
2)如图2所示,已知反射光线和反射面的位置,请画出入射光线。
3)如图3所示,已知入射光线与反射光线,请画出反射面的位置。
二、光的折射作图1、根据光的折射规律作图1)依据:光的折射规律2)方法:(1)先找交点。
(2)确定法线的位置。
(3)根据光的折射规律画出折射光线例1在图4中根据入射光线大致画出折射光线。
2、根据光经过透镜的会聚或发散作用作图1)依据:光线过凸透镜会聚;过凹透镜发散。
2)光经过透镜的三条特殊光线:①过光心的光线传播方向不变;②平行光经过凸透镜后过焦点;③从焦点发出的光线过凸透镜后平行于主光轴射出例2在图5中画出经凸透镜和凹透镜折射后的光线。
(图见图4后)三、平面镜成像光路图的两种作法1、反射法:1)作图依据是光的反射定律。
2)作图方法:从光源或物体上的每个点选择两条入射光线,画出相应的反射光线并反向延长确定对应的像点(一般只要求会画点光源的成像光路图)如图6所示。
2、平面镜成像特点作图法:1)依据:直接利用物像相对于镜面对称。
2)方法:作垂线、截距离、连虚线。
如图7所示。
四、怎样画电路图和连接实物图1、画电路图的基本要求:①电路元件的符号要用统一规定的,不能自造符号。
②要注意所画符号和实物的对应性。
③合理安排电路元件符号,使之均匀分布在电路中,具有对称性(元件符号一定不能画在电路的拐角处)。
④电路图最好呈长方形,有棱有角,导线要横平竖直,力求把电路图画得简洁、美观、大小比例适中。
⑤最好从电源的正极开始,沿着电流的方向依次画起,且知道在电路图中导线无长短之分的原则。
2、根据实物图如何画电路图:先根据电流流向法判断实物图的电路结构,弄清各元件的关系,然后画一个作用与效果同实物图一致的规范的电路图。
3、由电路图如何连接实物图:对于串联电路,根据电流流向法将元件依次顺序连接;对于并联电路,先连接元件多的一条支路,然后将元件少的一条支路并联接入。
4、三类基本题型:①根据实物图画电路图;②根据电路图画实物图;③根据文字描述电路的连接和控制情况,画电路图或连接实物图。
例 3 按照图8左边的电路图用笔画线代替导线,将右边的电路元件连接成完整电路(导线不交叉)例 4 如图9所示,它是“测量小灯泡电阻”实验的电路连接实物图,请在右边画出它的电路图。
例 5 在某电路(如图10)中,灯L1、L2并联,开关S控制整个电路,开关S1控制L1灯,电流表测L2灯的电流,请你根据上述文字描述连接下面的实物图,并在右边画出它的电路图。
五、力臂的画法:①确定支点;②确定力的作用线;③从支点做力的作用线的垂线,垂足落在力的作用线上,并用大括号括出力臂的长度,同时用字母L1(L2)标明力臂的名称。
例 6 画出图11中,各力的动力臂L1和阻力臂L2。
六、力的示意图的画法:①确定作用点;②过作用点,在力的方向上画一条长度适当的直线段,并在线段的末端添加箭头;③在箭头旁,标出力的名称和力的大小。
例7 在图12中,物体A的质量都是5 kg,画出两图中A物体受到的重力的示意图。
七、根据题中给出的已知条件,判断通电螺线管的N、S极,标明电源的正、负极和螺线管中的电流方向,以及完成螺线管的绕线。
1、判断依据:安培定则(记住用右手)例 8 如图13所示,开关S闭合后,小磁针静止在图示位置,则电源的左端是极。
例 9 在图14中根据通电螺线管的电流方向,标出螺线管的N、S极。
例 10 在图15中根据电流的方向,标出通电螺线管中的电流方向。
例 11 在图16中标出电源的正、负极和甲、乙小磁针的磁极名称。
例12 在图17中画出螺线管的绕法,闭合开关后,使小磁针静止不动。
八、滑轮组省力情况的判断及绕线方法1、确定承担物重的绳子的股数的方法:与动滑轮相连的绳子的股数(包括连在定滑轮的挂钩、边框和从动滑轮引出的拉绳的自由端)。
从定滑轮引出的不计算在内。
当滑轮组平放时,它不承担物重,而是拉动物体需要的力,当物体做匀速直线运动时,它等于物体受到的摩擦力。
2、根据一定的要求设计滑轮组的绕线方法:一般要求先根据题目中的条件(如绳子能承受的拉力和要承担的物重),计算出需要几股绳子来承担物重(若算出不是整数,一律进一位),然后穿绕绳子。
3、绕法(奇动偶定):①若需要的绳子的股数是偶数,则从定滑轮的挂钩上开始按顺序由内向外绕②若需要的绳子的股数是奇数,则从动滑轮的挂钩上开始按顺序由内向外绕例 13 用笔画线代替绳子,将图18中的两个滑轮组成滑轮组,要求:既省力又能改变力的方向。
例 14 如图19所示,请你画出利用滑轮组提起木箱最省力的绕绳方法。
九、光学暗盒问题光学暗盒问题又称为光学“黑匣子”问题,这类题目一般要求填上光学元件或作出光路图。
解答此类题目的一般步骤是:1)根据光路确定光学元件;2)确定光学元件的位置;3)应用光学规律作出光路图。
例如图20所示,给下列暗盒填上合适的光学元件,并完成光路图。
巩固练习题1、如图所示,木块A的长度是__________ 厘米。
2、所示温度计读数为___________℃。
3、所示体温计读数为___________℃4、弹簧测力计测量范围是________,指针所示被测物重是________N.5、如图,量筒中水的体积是__________ mL。
6、用托盘天平测量一小铁块的质量,天平平衡时所用砝码和游码的位置如图所示,则小铁块的质量是 g7、完成下列图中的光路图。
8、如图,AB表示平面镜前的物体。
请根据平面镜成像特点,画出物体AB经平面镜所成的像9、如图示,一束光射向三棱镜,画出这束光两次折射的大致光路G 10、如图示,电视遥控器对着天棚也能遥控电视机。
图中从A 点发出的光经天棚MN 反射后射入电视机的接收窗口B ,试画出其光路图。
11、如图光源S 发出的光经透镜折射后,其中的两条折射光线,试用作图的方法.确定点光源S 及像点S ’的位置,并完成光路12、如图光点S 发出的一条射向水中的光线,光线经过水中的一点P ,试在图中大致作出入射光线及其相应的反射光线和折射光线.13、丁俊晖在某次比赛中,母球遇到障碍球的直线阻挡,而不能直接击中目标球(A 是母球,B 是障碍球,C 是目标球)。
丁击出的母球不能击中目标球,造成失分。
请你利用平面镜成像和光反射的物理规律告诉他知识的用处,在图中作出母球的运动轨迹及必要的作图痕迹。
14、你玩过“竹蜻蜒”(图)的玩具吗?用手搓动它的杆部,它就能腾空而起.请画出它在空中旋转时竖直方向上的受力示意图15、如图所示,水中的鱼吐出一串气泡,气泡上升过程中速度越来越大. 其中较大的气泡上已画出了它所受重力的示意图,请再画出该气泡所受浮力的示意图.16、为空中飞行的足球,请在图中画出球所受重力的示意图.17、在图中画出斜面上“不倒翁”所受力的示意图,并画出重力相对于O点的力臂l 1.(黑点表示“不倒翁”的重心)18、如图是广场上一只氢气球,用细绳系于地面上,请作出氢气球受力示意图。
19、如图是正在足球场上滚动的足球,请画出足球受力的示意图。
20、画出图所示斜面上小球所受力示意图。
21、在图中用力的示意图画出物体A 所受的重力和挡板B 对A 的支持力。
22、如图所示,小明用100N 的力推墙壁,请画出该力的图示。
23、图中是一种常见的活塞式抽水机示意图,在图中画出手柄所受动力F 1的力臂及阻力.24、如上图所示的弯曲杠杆,在B 点处挂一重物G,要在A 点作用一个最小的力使杠杆平衡,在图上画出这个力F 的方向.25、如图(七)所示,O 为支点,画出动力F 的力臂和阻力、阻力臂。
26、如图(八)所示,O 为杠杆的支点,B 为阻力的作用点,画出⑴阻力的力臂,⑵使杠杆平衡,在A 点作用的最小动力F 的示意图。
27、利用图的滑轮组,用300N 向下的拉力将重为900N 的物体匀速提升到高处(绳、滑轮的自重及摩擦不计),请画出滑轮组上绳的绕法28、用如图所示的滑轮组成滑轮组提升木桶有两种绕绳方法,请画出最省力的一种。
29、某同学的最大拉力是400N ,他想站在地上提起重900N 的物体,请你在图选择一套合适的装置,帮他绕上绳子组成滑轮组解决此问题30、如图所示的指甲钳可以看成是组合杠杆,请画出剪指甲时,在A 点所用的最小动力并标出其力臂。
31、如图所示,方框内是由两个相同的电阻和一个开关组成的电路,当闭合开关时,电流表示数变为原来的两倍,画出方框内电路连接的情况。
(电源电压保持不变)32、根据如图所示的实物连接图,画出它对应的电路图。
1L S 1S 2L 233、如图所示,是一个不完整的电路,请在图中的A、B、C三处填入(或不填)适当的电路元件(选择电源、开关、电压表中的任意两种器材),使电路成为并联电路.34某医院要求装一种呼唤电铃,使各病床的病人均可单独呼叫,只要一按床头上的开关,值班室的电铃就响,且与该病床相对应的指示灯亮.在图画出正确的连接方法.35、根据图甲的电路图将图乙的实物用笔画线代替导线连接起来。
(导线不能交叉)36、为家庭电路示意图,请根据安全用电原则将该电路连接完成.37、如图,电路连接正确,通电后小磁针指向如图所示(涂黑端表示N极)。
请在图中标出螺线管的磁极、电源的“+”、“—”极,并画出螺线管的绕法。
38、如图,在通电螺线管的上端有一静止的小磁针,请把线圈绕制完成。
39.如图所示,重为15N的物体A静止在斜面上,试画出该物体所受重力的示意图。
40. 画出图中入射光线L1、L2经过凸透镜后的折射光线。
41. 如图所示,重为10N 的物体悬浮于水中,做出它所受浮力的示意图42.画出发光点s 发出的光线经平面镜反射后过图中P 点的光路图43.在初中两年的物理学习中,同学们使用了多种测量仪器,各种仪器使用前,首先应弄清楚该仪器的量程、分度值以及零刻度是否到位,再进行测量读数。
观察图甲和图乙,按要求回答问题,并把答案填在横线上。
①图甲中体温计的测量范围是35 ℃到_____________℃,所测患者的体温是__________℃。
图甲②图乙中量程为3 V 的电压表每小格表示的值是__________V ,所测电压值为_________V 。
图乙(2)根据图丙和图丁演示的实验现象,请你分别说明反映了什么物理规律。
