收音机中频变压器 (中周)结构图及应用注意事项

-收音机中频变压器(中周)结构图及应用注意事项中频变压器（俗称中周），是超外差式晶体管收音机中特有的一种具有固定谐振回路的变压器，但谐振回路可在一定范围内微调，以使接入电路后能达到稳定的谐振频率（４６５ｋＨｚ）。

微调借助于磁心的相对位置的变化来完成。

收音机中的中频变压器大多是单调谐式，结构较简单，占用空间较小。

由于晶体管的输入、输出阻抗低，为了使中频变压器能与晶体管的输入、输出阻抗匹配，初级有抽头，且具有圈数很少的次级耦合线圈。

双调谐式的优点是选择性较好且通频带较宽，多用在高性能收音机中。

晶体管收音机中通常采用两级中频放大器，所以需用三只中周进行前后级信号的耦合与传送。

实际电路中的中周常用ＢＺ１、ＢＺ２、ＢＺ３符号表示。

在使用中不能随意调换它们在电路中的位置。

振荡线圈（中波）的外形和中周相似，它和相应的元器件组成晶体管收音机的变频级。

采用等容双连（２７０ｐＦ×２），同时调节输入调谐回路的谐振频率与本机振荡电路的本振频率，保证在整个接收波段范围内都有：ｆ振－ｆ信＝４６５ｋＨｚ。

常用型号为ＬＴＦ－２－１（初级１４４＋８．５匝，次级１１．５匝）和ＬＴＦ－２－３（初级４．５＋８２匝，次级８匝）。

最后提及一点：调谐中应尽可能采用无感改刀调谐。

每次调整中频变压器或振荡线圈的磁帽范围不要过大，用力要注意，以防磁帽破裂半导体超外差式收音机用中频变压器收音机中频变压器的结构如图a所示，它一般由磁心、线圈、底座、支架、磁帽及屏蔽罩组成。

由于使用磁心和磁帽构成闭合磁路，使得变压器具有高Q值和小体积的特点，而且只要调节磁帽就可改变电感量的大小。

半导体超外差式收音机中频变压器结构收音机中的中频放大器工作频率为465kHz，用谐振回路作为负载，采用LC并联谐振方法，使回路在谐振时阻抗最大。

回路产生的谐振电压用中频变压器鹅合到下一级电路。

半导体收音饥使用的中频变压器有单调回路中频变压器和双调谐中频变压器两种，它们的电路如图b所示。

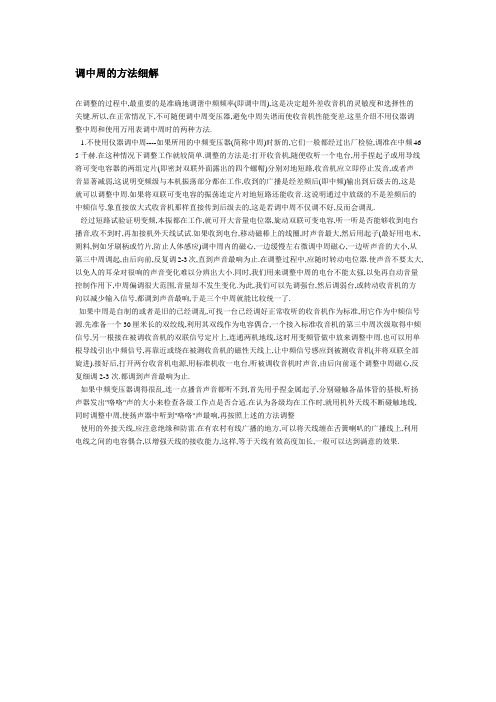

调中周的方法细解在调整的过程中,最重要的是准确地调谐中频频率(即调中周),这是决定超外差收音机的灵敏度和选择性的关键.所以,在正常情况下,不可随便调中周变压器,避免中周失谐而使收音机性能变差.这里介绍不用仪器调整中周和使用万用表调中周时的两种方法.1.不使用仪器调中周----如果所用的中频变压器(简称中周)时新的,它们一般都经过出厂检验,调准在中频46 5千赫.在这种情况下调整工作就较简单.调整的方法是:打开收音机,随便收听一个电台,用手捏起子或用导线将可变电容器的两组定片(即密封双联外面露出的四个螺帽)分别对地短路,收音机应立即停止发音,或者声音显著减弱,这说明变频级与本机振荡部分都在工作,收到的广播是经差频后(即中频)输出到后级去的,这是就可以调整中周.如果将双联可变电容的振荡连定片对地短路还能收音.这说明通过中放级的不是差频后的中频信号,象直接放大式收音机那样直接传到后级去的,这是若调中周不仅调不好,反而会调乱.经过短路试验证明变频,本振都在工作,就可开大音量电位器,旋动双联可变电容,听一听是否能够收到电台播音,收不到时,再加接机外天线试试.如果收到电台,移动磁棒上的线圈,时声音最大,然后用起子(最好用电木,朔料,例如牙刷柄或竹片,防止人体感应)调中周内的磁心,一边缓慢左右微调中周磁心,一边听声音的大小,从第三中周调起,由后向前,反复调2-3次,直到声音最响为止.在调整过程中,应随时转动电位器.使声音不要太大,以免人的耳朵对很响的声音变化难以分辨出大小.同时,我们用来调整中周的电台不能太强,以免再自动音量控制作用下,中周偏调很大范围,音量却不发生变化.为此,我们可以先调强台,然后调弱台,或转动收音机的方向以减少输入信号,都调到声音最响,于是三个中周就能比较统一了.如果中周是自制的或者是旧的已经调乱,可找一台已经调好正常收听的收音机作为标准,用它作为中频信号源.先准备一个30厘米长的双绞线,利用其双线作为电容偶合,一个接入标准收音机的第三中周次级取得中频信号,另一根接在被调收音机的双联信号定片上,连通两机地线,这时用变频管做中放来调整中周.也可以用单根导线引出中频信号,再靠近或绕在被测收音机的磁性天线上,让中频信号感应到被测收音机(并将双联全部旋进).接好后,打开两台收音机电源,用标准机收一电台,听被调收音机时声音,由后向前逐个调整中周磁心,反复细调2-3次.都调到声音最响为止.如果中频变压器调得很乱,连一点播音声音都听不到,首先用手捏金属起子,分别碰触各晶体管的基极,听扬声器发出"咯咯"声的大小来检查各级工作点是否合适.在认为各级均在工作时,就用机外天线不断碰触地线,同时调整中周,使扬声器中听到"咯咯"声最响,再按照上述的方法调整使用的外接天线,应注意绝缘和防雷.在有农村有线广播的地方,可以将天线缠在舌簧喇叭的广播线上,利用电线之间的电容偶合,以增强天线的接收能力,这样,等于天线有效高度加长,一般可以达到满意的效果.2.使用万用电表调中周----人耳对声音的大小分辨能力很差,加上有了自动音量控制电路,单凭耳朵听声音大小去调中周很难调好,于是我们使用自动音量工作的原理,用万用的电流档来调中周.原理是:当三个中周统调在某一频率时,输入检波二极管的中频信号最强,检波后的直流分量也最大,自动音量控制作用越强,使被自动音量控制电路控制的中放管(通常是第一中放)集电极电流最小,即工作点下降到最低点.在集电极回路中窜入万用电表量程1毫安档,为了不影响该级的工作,电流表接一个0.047 微法的电容对中频旁路,电流表并接的1K电位器,是利用他的分流作用便于调整电流表量程的满度.调整中周时,在中波段低端收听一个电台,利用改变收音机方向以减少电台信号的方法使信号不至于过强.然后,用塑料起子由后向前依次调整三个中周的磁心,都使电流表的指示电流最小,反复调整几次,直到电流表的电流无法进一步减少时为止,中周就调好了.根据同样的原理,我们还可以利用测第一中放管发射极电压的方法来鉴别中周频率是否正确.用万用表电压2.5伏档测量第一中放发射极电阻上的压降,调中周磁心,使无信号时检波二极管的输出端对地为负级,将万用表的红笔接地进行测试(读数实际为负).当无信号输入时,表针偏转在0.1--0.2伏左右,当有信号的时,表针将向零值下降,信号越强下降越多,甚至表针反走(这时可将黑笔接地再试),调节中周到万用表上反映信号认为最强为止.一般在强信号时检波管输出电压变正,越0.3伏左右,如果过大可能时中周发生自激.在业余条件下想把三个中周调准在465KC是比较困难的,我们可以利用两个现象来判断三个中周是否偏离465KC太多而需要重新调整,以为稍偏离465KC对我们的接收效果影响极微.如果三个中周谐振频率大大高于465KC而接近中波段低频535KC,那么收音机在中波段的低端就会发生啸叫,而且选择性将降低.遇到这种情况,可适量最大振荡线圈的电感(磁心旋进)并重调中周.如果三个中周谐振频率比465KC低很多,就会产生像频干扰(在收音机的几个刻度上出现同一个电台播音),发生这种现象,可以适当减少振荡线圈的电感(磁心旋出)并重调中周,按上述步骤调整多次,达到满意为止.。

《高频电子线路》课程设计报告题目调频收音机的组装与调试学院信息工程学院专业通信工程班级学生姓名学号指导教师一、收音机的工作原理FM/AM 收音机的组成框图FM/AM 收音机由输入回路、高放回路、本振回路、混频回路、中放回路、鉴频回路和音频功率放大器组成。

信号与本地振荡器产生的本振信号进行FM 混频，混频后输出。

混频信号由中频回路进行选择，提取以中频10.7MHz 为载波的调频波。

该中频选择回路由10.7MHz 滤波器构成。

中频调制波经中放电路进行中频放大，然后进行鉴频得到音频信号，经功率放大输出，耦合到扬声器，还原为声音。

如图所示：其总电原理图如图所示：注：K2置于FM段，L2对于FM段的调整很重要。

CA是AM的输入联，CB是振荡联；CE是FM输入联，CD是振荡联。

二、CXA1691BM集成电路CXA1691BM内部功能框图如图所示：调频信号由TX接收，经C1送入IC的12脚进行高放、混频，9脚外接CC调谐回路选频，7脚外接CD本振回路，混频后的中频信号由14脚输出经10.7MHz陶瓷滤波器CF2选频后进入17脚进行中放，并经内部鉴频，IC的2脚外接鉴频网络，鉴频后的音频信号亦由23脚输出，再经C15耦合到24脚进行功放推动扬声器。

三、整机装配步骤1、按元件清单清点材料，分类放好，元件清单如下表所示：收音机元件清单序号材料名称型号/规格位号数量1集成块CXA1691BM IC 1片2发光二极管φ3红D1 1只3滤波器455 CF2 1只4滤波器10.7MHZ CF1 1只5振荡线圈（中周）红色T2 1只6中频变压器（中周）黄色T31只7鉴频器10.7MHZ CF3 1只8磁棒线圈4×8×80mm T1 1套9空心电感 3.5圈L2 1只10空心电感 4.5圈L1 1只11四联电容CBM-443PF C（A、B、D、E） 1只12扬声器φ58mm BL 1个13电位器50K RP1只14瓷片电容1P C5各 1只15瓷片电容15P C3、C4各2只16瓷片电容30P C1、C2各2只17瓷片电容151 C161只18瓷片电容221C11 1只19瓷片电容103C9、C10、C223只20瓷片电容223C15 1只21瓷片电容104C7、C14、C18、C20 4只22电解电容 4.7UF C61只23电解电容10UF C8、C12、C13、C174只24电解电容220UF C19、C21 2只25波段开关K2 1只26耳机插座φ3.5mm CK 1个27焊片φ2.7mm 1只28刻度面板1块29印刷电路板1块30调谐拨盘1只31图纸装配说明书1份32磁棒支架 1只33电池极片 1套34导线红、黑、黄5根35机壳上盖 1个36机壳下盖 1个37螺丝M2.5×4.54个38螺丝M1.7×4 1个39 螺丝M2×61个40 天线1根2、晶体管、电阻、电容的认识（1）、用万用表初步检测元器件好坏，特别是瓷片电容要做到心中有数。

收⾳机的安装与调试AM/FM收⾳机的安装与调试ξ1概述⼀、实习⽬的：1、学习收⾳机的调试与装配。

2、提⾼读整机电路图及电路板图的能⼒。

3、掌握收⾳机⽣产⼯艺流程，提⾼焊接⼯艺⽔平。

⼆、实习内容：1、收⾳机电路原理分析。

2、掌握印制电路板的组装及焊接⼯艺。

3、进⾏AM、FM中频及统调覆盖的调试及整机测试。

4、故障判断及排除。

三、实习基本要求：1、会检测元器件并判别其质量。

2、独⽴完成各测试点的测量与整机安装。

3、会排除在调试与装配过程中可能出现的问题与故障。

4、所制作的产品电器性能指标应能满⾜三级机⽔平（国标），具体如下：接收频率范围：AM 525~1605KHZ FM 72~108MHZ接收灵敏度：AM 达国家C类标准FM 优于µV级输出功率：⼤于100mW供电电源：DC 3V⽴体声⽿机输出阻抗：32Ωξ2收⾳机的基本⼯作原理1、收⾳机的电路结构种类有很多，早期的多为分⽴元件电路，⽬前基本上都采⽤了⼤规模集成电路为核⼼的电路。

集成电路收⾳机的特点是结构⽐较简单，性能指标优越，体积⼩等优点。

AM/FM型的收⾳机电路可⽤如图1所⽰的⽅框图来表⽰。

收⾳机通过调谐回路选出所需的电台，送到变频器与本振电路送出的本振信号进⾏混频，产⽣中频输出（我国规定的AM中频为465KHZ，FM中频为10.7MHZ），中频信号将检波器检波后输出调制信号，调制信号经低放、功放放⼤电压和功率，推动喇叭发出声⾳。

图1 AM/FM型收⾳机电路⽅框图2、本实训中的收⾳机是⼀种50型的AM/FM⼆波段的收⾳机，收⾳机电路主要由索尼公司⽣产的专为调频、调幅收⾳机设计的⼤规模集成电路CXA1191M/CXC1191P组成。

由于集成电路内部⽆法制作电感、⼤电容和⼤电阻，故外围元件多以电感、电容和电阻为主，组成各种控制、供电、滤波等电路。

50型收⾳机电路图如图2所⽰。

图 2 50型收⾳机电路图CXA1191M/CXC1191P的内部⽅框图如图3所⽰。

变压器工作原理结构图（用途-分类-性能参数）变压器用途是变换交流电压、电流和阻抗的器件。

变压器的原理是当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。

变压器的结构是由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。

一、变压器的制作原理：在发电机中，不管是线圈运动通过磁场或磁场运动通过固定线圈，均能在线圈中感应电势，此两种情况，磁通的值均不变，但与线圈相交链的磁通数量却有变动，这是互感应的原理。

变压器就是一种利用电磁互感应，变换电压，电流和阻抗的器件。

二、变压器的分类按冷却方式分类：干式（自冷）变压器、油浸（自冷）变压器、氟化物（蒸发冷却）变压器。

按防潮方式分类：开放式变压器、灌封式变压器、密封式变压器。

按铁芯或线圈结构分类：芯式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、壳式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、环型变压器、金属箔变压器。

按电源相数分类：单相变压器、三相变压器、多相变压器。

按用途分类：电源变压器、调压变压器、音频变压器、中频变压器、高频变压器、脉冲变压器。

三、电源变压器的特性参数工作频率：变压器铁芯损耗与频率关系很大，故应根据使用频率来设计和使用，这种频率称工作频率。

额定功率：在规定的频率和电压下，变压器能长期工作，而不超过规定温升的输出功率。

额定电压：指在变压器的线圈上所允许施加的电压，工作时不得大于规定值。

电压比：指变压器初级电压和次级电压的比值，有空载电压比和负载电压比的区别。

空载电流：变压器次级开路时，初级仍有一定的电流，这部分电流称为空载电流。

空载电流由磁化电流（产生磁通）和铁损电流（由铁芯损耗引起）组成。

对于50Hz电源变压器而言，空载电流基本上等于磁化电流。

空载损耗：指变压器次级开路时，在初级测得功率损耗。

主要损耗是铁芯损耗，其次是空载电流在初级线圈铜阻上产生的损耗（铜损），这部分损耗很小。

调幅收音机中周的工作原理
调幅收音机中的“中周”通常指的是中频变压器，也称作中频变换器或中频互感器。

在超外差式调幅“AM）收音机中，中频变压器起着至关重要的作用。

它用于在中频“IF）放大器阶段对信号进行处理，提高选择性和灵敏度，同时保持音频信息的完整。

工作原理简述如下：
1.“接收信号：调幅收音机的天线首先捕捉到电磁波形式的广播信号。

2.“变频：通过与本振频率混合，广播信号在混频器中被转换为一个固定的中频，通常是455千赫兹或10.7兆赫兹。

这一步降低了原始信号的频率，并使后续放大处理更为容易。

3.“中频放大：转换后的信号进入中频放大器，在这里信号被进一步增强。

中频放大器由多级组成，包括变压器耦合的放大器，这样可以有效地增强所需频率的信号，同时抑制其他频率的干扰。

4.“中频变压器的作用：中频变压器用于耦合中频放大器各级之间。

它只允许特定频率的信号“ 即中频信号）通过，而阻止其他频率的信号。

这样可以确保只有所需的中频信号被放大，而其他频率的干扰信号被衰
减。

5.“检波：经过中频放大后的信号进入检波器。

检波器的任务是从调幅的载波中提取出音频信息，将其从无线电频率转换到可以驱动扬声器的较低频率。

6.“音频放大：最后，检波后的音频信号通过音频放大器进一步放大，并驱动扬声器产生声音。

中频变压器在调幅收音机中扮演了关键角色，通过选择性地放大特定频率范围的信号，提高了接收质量，使得收音机能够清晰地输出音频信号。
