S13-M-1250/10油浸式变压器一、产品介绍:s13-M型全密封油浸式电力变压器采用全密封波纹油箱结构设计制造,当油温变化时波纹片热胀冷缩可取代储油柜的作用,而且外形美观,占地面积小。
由于变压器油和周围空气不接触,不会吸收外界水分,从而不会降低绝缘强度,因氧气无法进入油箱,也避免了绝缘材料的老化,提高了该产品的使用寿命,同时也提高了社会效益。
s13-M型变压器比GB/T6451标准空载损耗平均降低30%,负载损耗平均降低25%,运行费用平均下降20%二、产品特色1、油浸式变压器低压绕组除小容量采用铜导线以外,一般都采用铜箔绕抽的圆筒式结构;高压绕组采用多层圆筒式结构,使之绕组的安匝分布平衡,漏磁小,机械强度高,抗短路能力强。
2、铁心和绕组各自采用了紧固措施,器身高、低压引线等紧固部分都带自锁防松螺母,采用了不吊心结构,能承受运输的颠震。
3、线圈和铁心采用真空干燥,变压器油采用真空滤油和注油的工艺,使变压器内部的潮气降至最低。
4、油箱采用波纹片,它具有呼吸功能来补偿因温度变化而引起油的体积变化,所以该产品没有储油柜,显然降低了变压器的高度。
5、由于波纹片取代了储油柜,使变压器油与外界隔离,这样就有效地防止了氧气、水份的进入而导致绝缘性能的下降。
6、根据以上五点性能,保证了油浸式变压器在正常运行内不需要换油,大大降低了变压器的维护成本,同时延长了变压器的使用寿命。
三、性能特点【噪声低】京创牌S13-1250/10变压器具有自冷和风冷自动转换功能,噪音水平可低于60dB,油箱箱底加减振垫,箱壁可加装隔音板,磁通密度低于1.6特斯拉。
【全密封】产品在封装时,S13-1250/10变压器厂家采用真空注油工艺,完全去除了变压器油箱中的潮气。
密封后变压器不与空气接触,有效的防止氧气和水分进入变压器而导致绝缘性能下降(绝缘材料和油老化),因此不必定期进行油样试验。
【使用寿命长】全密封变压器箱盖与箱沿采用螺栓联结或焊死结构,隔绝油与空气的接触,绝缘不会受潮,大大降低绝缘老化速度,提高了使用寿命。
S13-M-800/10油浸式变压器一、s13油浸式变压器介绍:s13-M型全密封油浸式电力变压器采用全密封波纹油箱结构设计制造,当油温变化时波纹片热胀冷缩可取代储油柜的作用,而且外形美观,占地面积小。
由于变压器油和周围空气不接触,不会吸收外界水分,从而不会降低绝缘强度,因氧气无法进入油箱,也避免了绝缘材料的老化,提高了该产品的使用寿命,同时也提高了社会效益。
s13-M型变压器比GB/T6451标准空载损耗平均降低30%,负载损耗平均降低25%,运行费用平均下降20%二、s13油浸式变压器结构特点①铁心:三相R型铁心变压器的铁心结构是由两个长方形其截面为内凸的铁心和包围在其外的截面为外凸的铁心组成的三相带外框双框卷铁心。
②绕组:R型铁心变压器的高低压绕组是在铁心柱上直接绕制的,因此,一般采用层式或螺旋式线圈,层间绝缘全部采用网格点胶纸,绕组同心度好,径向机械强度高。
③器身:采用新的器身绕组端面有效支撑结构,夹件上的吊板和箱盖下的吊板各开可移动的槽孔,解决器身悬空顶箱盖问题。
④油箱:油箱有管状散热器油箱、片式散热器油箱、波纹油箱等几种。
三、s13油浸式变压器性能特点1、油浸式变压器低压绕组除小容量采用铜导线以外,一般都采用铜箔绕抽的圆筒式结构;高压绕组采用多层圆筒式结构,使之绕组的安匝分布平衡,漏磁小,机械强度高,抗短路能力强。
2、铁心和绕组各自采用了紧固措施,器身高、低压引线等紧固部分都带自锁防松螺母,采用了不吊心结构,能承受运输的颠震。
3、线圈和铁心采用真空干燥,变压器油采用真空滤油和注油的工艺,使变压器内部的潮气降至最低。
4、油箱采用波纹片,它具有呼吸功能来补偿因温度变化而引起油的体积变化,所以该产品没有储油柜,显然降低了变压器的高度。
5、由于波纹片取代了储油柜,使变压器油与外界隔离,这样就有效地防止了氧气、水份的进入而导致绝缘性能的下降。
6、根据以上五点性能,保证了油浸式变压器在正常运行内不需要换油,大大降低了变压器的维护成本,同时延长了变压器的使用寿命。

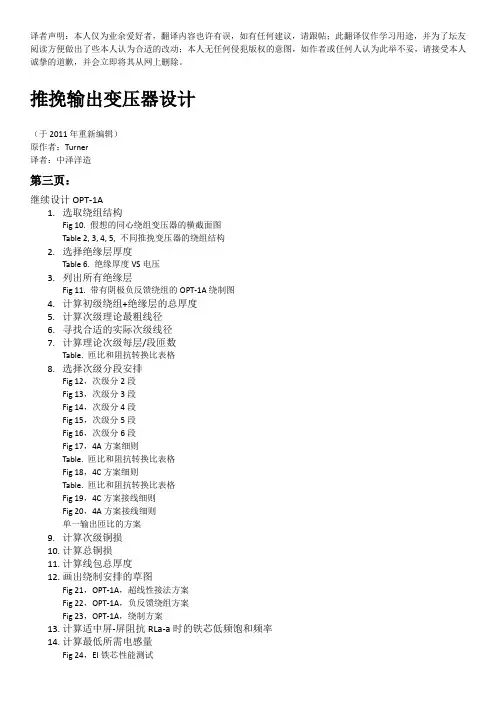

译者声明:本人仅为业余爱好者,翻译内容也许有误,如有任何建议,请跟帖;此翻译仅作学习用途,并为了坛友阅读方便做出了些本人认为合适的改动;本人无任何侵犯版权的意图,如作者或任何人认为此举不妥,请接受本人诚挚的道歉,并会立即将其从网上删除。
推挽输出变压器设计(于2011年重新编辑)原作者:Turner译者:中泽洋造第三页:继续设计OPT-1A1.选取绕组结构Fig 10. 假想的同心绕组变压器的横截面图Table 2, 3, 4, 5, 不同推挽变压器的绕组结构2.选择绝缘层厚度Table 6. 绝缘厚度VS电压3.列出所有绝缘层Fig 11. 带有阴极负反馈绕组的OPT-1A绕制图4.计算初级绕组+绝缘层的总厚度5.计算次级理论最粗线径6.寻找合适的实际次级线径7.计算理论次级每层/段匝数Table. 匝比和阻抗转换比表格8.选择次级分段安排Fig 12,次级分2段Fig 13,次级分3段Fig 14,次级分4段Fig 15,次级分5段Fig 16,次级分6段Fig 17,4A方案细则Table. 匝比和阻抗转换比表格Fig 18,4C方案细则Table. 匝比和阻抗转换比表格Fig 19,4C方案接线细则Fig 20,4A方案接线细则单一输出匝比的方案9.计算次级铜损10.计算总铜损11.计算线包总厚度12.画出绕制安排的草图Fig 21,OPT-1A,超线性接法方案Fig 22,OPT-1A,负反馈绕组方案Fig 23,OPT-1A,绕制方案13.计算适中屏-屏阻抗RLa-a时的铁芯低频饱和频率有许多注意点和计算公式15.在推挽变压器中加入部分气隙、Fig 25,气隙的影响16.计算漏感漏感够低了吗?检查的2种方法17.计算分布电容。
12步的检测方法,有许多注意点和计算公式。
正文(第三页)30.选取绕组结构对于很多没有多少绕制宽频变压器经验的读者和设计者们来说,选取何种绕组结构绝对是一个千古难题。
