【CN109621823A】一种混合设备及其清料装置【专利】

4
CN 109621823 A
说明书
3/6 页
附图说明 [0021] 图1为具体实施方式所述混合设备清料装置与混合桶的装配关系示意图； [0022] 图2为图1的俯视图； [0023] 图3图示出了图1中所示角度传感器与刮刀架和横梁的配合关系示意图； [0024] 图4为图2的A向局部视图； [0025] 图5的图4中所示刮刀架受压形变后的配合关系示意图； [0026] 图6为刮刀部件与横梁间的装配爆炸示意图； [0027] 图7为耐磨刮刀的整体结构示意图； [0028] 图8为图7的B-B剖面图； [0029] 图9为刮刀单元的装配爆炸示意图。 [0030] 图中： [0031] 清料装置10、刮刀部件1、刮刀架11、长孔111、螺杆112、耐磨刮刀12、刮刀单元121、刮刀基体1211、迎料段12111、内侧段12112、耐磨刀片1212、耐磨柱1213、传感器挡件13、角度传感器2、活动摆杆21、基座3、第一面31、第二面32、螺纹孔33、孔34、长孔35、螺杆36、； [0032] 混合桶20、横梁201、螺纹孔2011、孔2012。
2
CN 109621823 A
说明书
1/6 页
一种混合设备及其清料装置
技术领域 [0001] 本发明涉及混合搅拌技术领域，尤其涉及一种混合设备及其清料装置。
背景技术 [0002] 众所周知，冶金、化工、建材等行业的产品原料大多为混合料，混合料中各组分必需均匀混合，以确保产品性能和品质。特别是，钢铁行业烧结球团的原料均为粉料，且原料各组分差异大，为确保产品性能和品质，一般都采用混合能力较强的强力混合机。其中，立式强力混合机以其混合能力强，混匀效果好，混合效率高的特点，得以广泛应用。 [0003] 现有的立式混合机主要包括搅拌桨、混合桶、固定支架及驱动装置等构件。物料从上端进料口进入，落入混合桶内经过搅拌桨混合搅拌。为更好的混合物料，混合桶也会以一定速度自转，混合后的物料于混合桶底部中心出口处排出。混合物料含有的水分使得物料具有较强的粘接性，容易在混合桶内侧壁及底部积料板结。物料板结清除不及时将越积越厚，严重影响设备的正常运行、混合效果及维护。 [0004] 为了及时清理物料板结，混合桶内设置有侧壁固定刮刀，该刮刀整体悬挂在混合桶上端支架横梁上，在底部物料的挤压下，刮刀架将产生弯曲变形倾斜远离桶壁，无法有效的清理粘料，混合桶内侧下端及底部物料积料过多将影响设备运行。并且，物料在桶壁上受侧部刮刀挤压时间长后，板结更加硬实，清理难度进一步加大。特别是，原料不同可能产生弯曲的时间及程度均有较大差异，需要定期停机检查刮刀架，人为观测变形情况，主观判断是否需要更换，一方面增加了检修难度，另一方面人为观测失准，极易造成浪费或者过度使用刮刀，影响设备的整体使用及混合效果。 [0005] 有鉴于此，亟待针对现有混合设备进行结构优化，以及时有效地进行检修维护，确保设备正常运行及混合效果。

一种塑料混合机的清洁装置[实用新型专利]

专利名称：一种塑料混合机的清洁装置专利类型：实用新型专利
发明人：王显锋,刘浩
申请号：CN201920412457.1
申请日：20190328
公开号：CN209866869U
公开日：
20191231
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种塑料混合机的清洁装置，它涉及塑料加工技术领域。

该清洁装置包括横杆，所述横杆两端侧分别连接有竖直放置的卡槽，所述卡槽上端敞开，卡槽下端封闭，所述卡槽内间隙配合有卡块，所述卡块外端侧连接有竖直放置的直毛刷，所述卡槽上端口设有压盖，所述压盖一端侧与卡槽铰接，另一端侧通过锁扣与卡槽连接；所述横杆底面中部竖直连接有安装筒，所述安装筒内通过螺纹连接有螺栓，所述螺栓外端侧连接有伞状毛刷，所述直毛刷在在竖直方向上长于伞状毛刷；所述横杆顶面竖直安装有可伸缩把手。

本实用新型设计合理，清洁效率高，可避免操作者手伸入混合机内部擦拭而弄脏身体。

申请人：安徽博旭新材料有限公司
地址：230000 安徽省合肥市长丰县岗集镇合淮公路东侧
国籍：CN
更多信息请下载全文后查看。

【CN109621817A】一种多功能混合搅拌系统【专利】

代理人韩松
(51)Int .Cl . B01F 13/10(2006 .01) B01F 7/26(2006 .01) B01F 7/16(2006 .01) B01F 15/00(2006 .01) B01F 15/02(2006 .01)
( 54 )发明名称一种多功能混合搅拌系统
( 57 )摘要本发明公开了一种多功能混合搅拌系统，包
( 19 )中华人民共和国国家知识产权局
( 12 )发明专利申请
(21)申请号 201910077623 .1
(22)申请日 2019 .01 .28
(71)申请人李籽贤地址 451100 河南省郑州市新郑市城关乡官刘庄三队239号
(72)发明人李籽贤
(74)专利代理机构郑州龙宇专利代理事务所 (特殊普通合伙) 41146
(10)申请公布号 CN 109621817 A (43)申请公布日 2019.04.16 B01F 15/04(2006 .01) B01F 3/18(2006 .01) B01F 3/12(2006 .01)
权利要求书2页说明书5页附图4页
CN 109621817 A
CN 109621817 A
2 .如权利要求1所述的一种多功能混合搅拌系统，其特征在于：所述提升机（1）为斗式提升机（1），提升机（1）内部包括由电机带动的驱动带轮（101）、从动带轮（102）和连接驱动带轮（101）与从动带轮（102）的输送带（103）以及设置在输送带（103）上的料斗，所述料斗具有多个，相邻料斗之间间隔均匀设置，所述料斗为无盖弧底结构，料斗的固定侧板与输料带固定连接，料斗上与固定侧板对应侧板倾斜设置；提升机（1）壳体的上下两端脚处分别倾斜设置有出料导管（106）和入料导管（105），出料导管（106）和入料导管（105）的倾斜角度与其对应位置处的料斗倾斜侧板的倾斜角度相同。

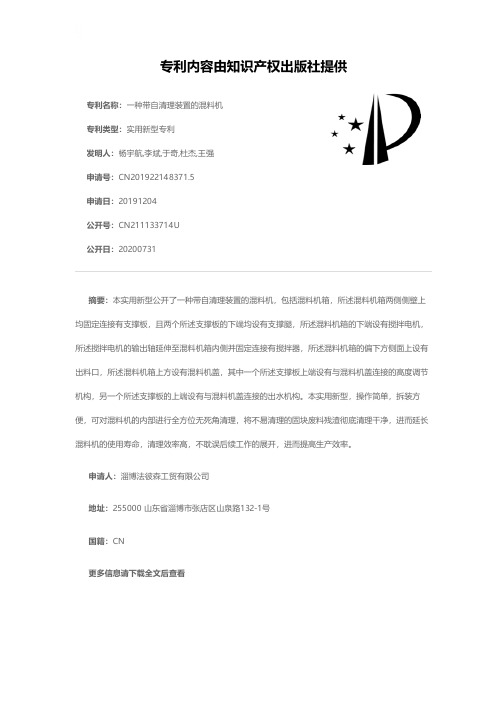

一种带自清理装置的混料机[实用新型专利]

专利名称：一种带自清理装置的混料机专利类型：实用新型专利
发明人：杨宇航,李斌,于奇,杜杰,王强申请号：CN201922148371.5
申请日：20191204
公开号：CN211133714U
公开日：
20200731
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种带自清理装置的混料机，包括混料机箱，所述混料机箱两侧侧壁上均固定连接有支撑板，且两个所述支撑板的下端均设有支撑腿，所述混料机箱的下端设有搅拌电机，所述搅拌电机的输出轴延伸至混料机箱内侧并固定连接有搅拌器，所述混料机箱的偏下方侧面上设有出料口，所述混料机箱上方设有混料机盖，其中一个所述支撑板上端设有与混料机盖连接的高度调节机构，另一个所述支撑板的上端设有与混料机盖连接的出水机构。

本实用新型，操作简单，拆装方便，可对混料机的内部进行全方位无死角清理，将不易清理的固块废料残渣彻底清理干净，进而延长混料机的使用寿命，清理效率高，不耽误后续工作的展开，进而提高生产效率。

申请人：淄博法彼森工贸有限公司
地址：255000 山东省淄博市张店区山泉路132-1号
国籍：CN
更多信息请下载全文后查看。

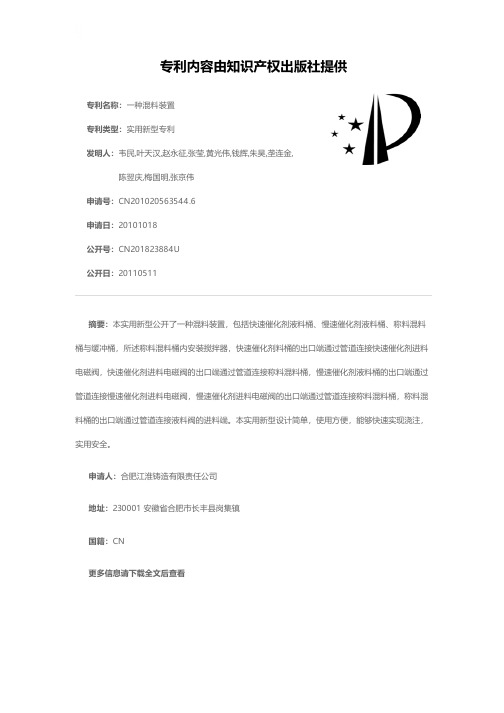

一种混料装置[实用新型专利]

专利名称：一种混料装置
专利类型：实用新型专利
发明人：韦民,叶天汉,赵永征,张莹,黄光伟,钱辉,朱昊,垄连金,陈翌庆,梅国明,张京伟
申请号：CN201020563544.6
申请日：20101018
公开号：CN201823884U
公开日：
20110511
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种混料装置，包括快速催化剂液料桶、慢速催化剂液料桶、称料混料桶与缓冲桶，所述称料混料桶内安装搅拌器，快速催化剂料桶的出口端通过管道连接快速催化剂进料电磁阀，快速催化剂进料电磁阀的出口端通过管道连接称料混料桶，慢速催化剂液料桶的出口端通过管道连接慢速催化剂进料电磁阀，慢速催化剂进料电磁阀的出口端通过管道连接称料混料桶，称料混料桶的出口端通过管道连接液料阀的进料端。

本实用新型设计简单，使用方便，能够快速实现浇注，实用安全。

申请人：合肥江淮铸造有限责任公司
地址：230001 安徽省合肥市长丰县岗集镇
国籍：CN
更多信息请下载全文后查看。

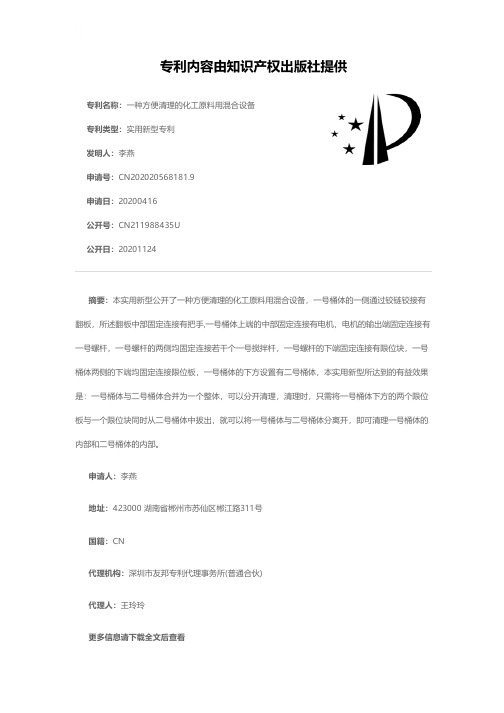

一种方便清理的化工原料用混合设备[实用新型专利]

专利名称：一种方便清理的化工原料用混合设备专利类型：实用新型专利
发明人：李燕
申请号：CN202020568181.9
申请日：20200416
公开号：CN211988435U
公开日：
20201124
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种方便清理的化工原料用混合设备，一号桶体的一侧通过铰链铰接有翻板，所述翻板中部固定连接有把手,一号桶体上端的中部固定连接有电机，电机的输出端固定连接有一号螺杆，一号螺杆的两侧均固定连接若干个一号搅拌杆，一号螺杆的下端固定连接有限位块，一号桶体两侧的下端均固定连接限位板，一号桶体的下方设置有二号桶体，本实用新型所达到的有益效果是：一号桶体与二号桶体合并为一个整体，可以分开清理，清理时，只需将一号桶体下方的两个限位板与一个限位块同时从二号桶体中拔出，就可以将一号桶体与二号桶体分离开，即可清理一号桶体的内部和二号桶体的内部。

申请人：李燕
地址：423000 湖南省郴州市苏仙区郴江路311号
国籍：CN
代理机构：深圳市友邦专利代理事务所(普通合伙)
代理人：王玲玲
更多信息请下载全文后查看。

一种便于清洁的饲料生产混合装置[实用新型专利]

专利名称：一种便于清洁的饲料生产混合装置专利类型：实用新型专利
发明人：高建波,任春山,张军,王晓松
申请号：CN202021413992.8
申请日：20200717
公开号：CN213221784U
公开日：
20210518
专利内容由知识产权出版社提供
摘要：本实用新型涉及饲料生产技术领域，且公开了一种便于清洁的饲料生产混合装置，包括混合筒，所述混合筒的左侧外表面下端焊接固定有排水管，所述混合筒的上端面中部焊接固定有电机，所述混合筒的上端面并位于电机的左右两侧分别焊接固定有进水管和进料筒，所述混合筒的内部底面转动连接有底盘，所述底盘的外表面焊接固定有下刮片，所述底盘的上端面外侧设置有清洁装置，所述清洁装置的顶端焊接固定有内隔板，所述内隔板的上端面焊接固定有搅拌装置。

该便于清洁的饲料生产混合装置，通过底盘内置液压器带动清洁装置在转动的同时也可上下移动，进而便于更快速的对其混合筒的内壁进行清洁。

申请人：廊坊聚慧饲料有限公司
地址：065800 河北省廊坊市文安县大围河乡南辛庄村
国籍：CN
代理机构：石家庄领皓专利代理有限公司
代理人：董霖
更多信息请下载全文后查看。

一种自动清料装置[实用新型专利]

专利名称：一种自动清料装置
专利类型：实用新型专利
发明人：王金台,刘伟伟,王希赛,周远超,刘红磊,任兴源,宋昌杰
申请号：CN201822212112.X
申请日：20181227
公开号：CN209317634U
公开日：
20190830
专利内容由知识产权出版社提供
摘要：本实用新型属于曼海姆炉技术领域，特别是涉及一种自动清料装置。

针对现有技术存在的不足，本实用新型提供一种能够在高温强酸环境中运行的的自动清料装置。

所述自动清料装置安装于下料溜槽内，所述自动清料装置包括丝杠，所述丝杠两端通过轴承座固定于下料溜槽内，所述轴承座上设有与丝杠连接的轴承，所述轴承座内设有与所述丝杠配合的防尘盖及密封填料，所述丝杠上端设有轨道，所述轨道通过安装座固定于下料溜槽内；所述丝杠一端连接联轴器，所述联轴器连接减速机，所述减速机连接电机；能够在高温、强酸环境中自主运行，在不打开清理口盖板的情况下，刮板往复运行将下料溜槽附着的物料清理干净，保证硫酸钾物料持续下料。

申请人：青岛碱业钾肥科技有限公司
地址：266000 山东省青岛市平度市新河生态化工科技产业基地海湾路8号
国籍：CN
更多信息请下载全文后查看。

一种混料机给料调节装置[发明专利]

专利名称：一种混料机给料调节装置专利类型：发明专利
发明人：陆爱军
申请号：CN201810717997.0
申请日：20180703
公开号：CN110666997A
公开日：
20200110
专利内容由知识产权出版社提供
摘要：本发明公开了一种混料机给料调节装置，包括进料斗、下料管、传送带及调节卡板，其特征在于，所述调节卡板通过传动轴与控制马达连接，与现有混料机的供料装置相比，能够对物料流量进行连续调节、使混料机进料比例更加均匀精确，减少了搅拌时间，有效减小了工人操作难度。

申请人：天津市江源塑胶制品有限公司
地址：301700 天津市武清区徐官屯经济区
国籍：CN
更多信息请下载全文后查看。

【CN109621829A】一种混料机【专利】

形容器和进料容器组成，漏斗形容器的大口端和进料容器的开口端相匹配且可拆卸地连接，漏斗形容器的小口端设有阀门，且小口端与接料容器的开口端相匹配，混料电机带动混料容器多次翻转以混合物料，并在物料混合完毕后继续带动混料容器旋转，直至漏斗形容器的小口端朝向接料容器的开口端；升降装置带动混料容器向接近于接料容器的方向作直线运动，直至漏斗形容器的小口端与接料容器的开口端相接；开阀装置与阀门连接，用于在漏斗形容器的小口端与接料容器的开口端相接后，打开阀门，以使得进料容器中已混合完毕的物料能够流入接料容器中。本发明所述混料机能够自动进料、自动混料和自动出料。
3 .根据权利要求2所述的混料机，其特征在于，所述漏斗形容器的大口端内侧还设有第一导向面，且所述第一导向面比所述内螺纹更接近于所述漏斗形容器大口端的端面；所述进料容器的外侧还设有第二导向面，且所述外螺纹比所述第二导向面更接近于所述进料容器的开口端的端面。
4 .根据权利要求2所述的混料机，其特征在于，所述旋转定位机构还用于在所述漏斗形容器与所述进料容器螺纹连接后，松开所述进料容器；所述升降装置还用于在所述旋转定位机构松开所述进料容器后，带动所述混料容器上升至预设高度；所述混料电机还用于在所述混料容器上升至所述预设高度时，带动所述混料容器多次翻转以混合物料。 5 .根据权利要求2所述的混料机，其特征在于，所述旋转定位机构采用卡盘。 6 .根据权利要求1-5中任一项所述的混料机，其特征在于，所述开阀装置包括旋转伸缩机构和与之连接的棱形孔零件，所述阀门包括阀芯和与之连接的棱形柄，且所述棱形孔零件与所述棱形柄的形状与尺寸相匹配；所述旋转伸缩机构用于驱动所述棱形孔零件向接近于所述棱形柄的方向运动，直至所述棱形柄插入所述棱形孔零件的棱形孔内，再驱动所述棱形孔零件旋转，从而带动所述棱形柄旋转，直至打开所述阀门的阀芯。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

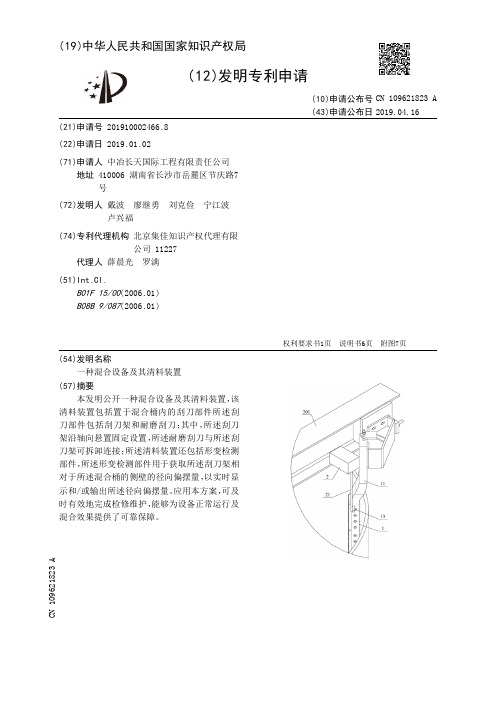

( 57 )摘要本发明公开一种混合设备及其清料装置，该
清料装置包括置于混合桶内的刮刀部件所述刮刀部件包括刮刀架和耐磨刮刀；其中，所述刮刀架沿轴向悬置固定设置，所述耐磨刮刀与所述刮刀架可拆卸连接；所述清料装置还包括形变检测部件，所述形变检测部件用于获取所述刮刀架相对于所述混合桶的侧壁的径向偏摆量，以实时显示和/或输出所述径向偏摆量。应用本方案，可及时有效地完成检修维护，能够为设备正常运行及混合效果提供了可靠保障。
2
CN 109621823 A
说明书
1/6 页
一种混合设备及其清料装置
技术领域 [0001] 本发明涉及混合搅拌技术领域，尤其涉及一种混合设备及其清料装置。
背景技术 [0002] 众所周知，冶金、化工、建材等行业的产品原料大多为混合料，混合料中各组分必需均匀混合，以确保产品性能和品质。特别是，钢铁行业烧结球团的原料均为粉料，且原料各组分差异大，为确保产品性能和品质，一般都采用混合能力较强的强力混合机。其中，立式强力混合机以其混合能力强，混匀效果好，混合效率高的特点，得以广泛应用。 [0003] 现有的立式混合机主要包括搅拌桨、混合桶、固定支架及驱动装置等构件。物料从上端进料口进入，落入混合桶内经过搅拌桨混合搅拌。为更好的混合物料，混合桶也会以一定速度自转，混合后的物料于混合桶底部中心出口处排出。混合物料含有的水分使得物料具有较强的粘接性，容易在混合桶内侧壁及底部积料板结。物料板结清除不及时将越积越厚，严重影响设备的正常运行、混合效果及维护。 [0004] 为了及时清理物料板结，混合桶内设置有侧壁固定刮刀，该刮刀整体悬挂在混合桶上端支架横梁上，在底部物料的挤压下，刮刀架将产生弯曲变形倾斜远离桶壁，无法有效的清理粘料，混合桶内侧下端及底部物料积料过多将影响设备运行。并且，物料在桶壁上受侧部刮刀挤压时间长后，板结更加硬实，清理难度进一步加大。特别是，原料不同可能产生弯曲的时间及程度均有较大差异，需要定期停机检查刮刀架，人为观测变形情况，主观判断是否需要更换，一方面增加了检修难度，另一方面人为观测失准，极易造成浪费或者过度使用刮刀，影响设备的整体使用及混合效果。 [0005] 有鉴于此，亟待针对现有混合设备进行结构优化，以及时有效地进行检修维护，确保设备正常运行及混合效果。
权利要求书1页说明书6页附图7页
CN 109621823 A
CN 109621823 A
权利要求书
1/1 页
1 .一种混合设备清料装置，包括置于混合桶内的刮刀部件；其特征在于，所述刮刀部件包括：
刮刀架，沿轴向悬置固定设置；和耐磨刮刀，与所述刮刀架可拆卸连接；所述清料装置还包括形变检测部件，用于获取所述刮刀架相对于所述混合桶的侧壁的径向偏摆量，以实时显示和/或输出所述径向偏摆量。 2 .根据权利要求1所述的清料装置，其特征在于，所述清料装置还包括：控制部件，用于以所述形变检测部件获取的径向偏摆量超出预设偏摆阈值为判断条件，输出报警信号和/或停机信号。 3 .根据权利要求2所述的清料装置，其特征在于，所述形变检测部件为固定设置在所述混合桶顶部的角度传感器，所述角度传感器的底部设置有活动摆杆，并配置为：在板结物料挤压下产生形变的所述刮刀架可压抵所述活动摆杆同步产生径向偏摆，以获取所述径向偏摆量。 4 .根据权利要求3所述的清料装置，其特征在于，所述角度传感器设置在所述混合桶顶部的横梁上，所述刮刀架上设置有与所述活动摆杆压抵适配的传感器挡件，所述传感器挡件位于所述刮刀架的迎料面的相反侧。 5 .根据权利要求1至4中任一项所述的清料装置，其特征在于，所述耐磨刮刀包括多个沿轴向依次设置在所述刮刀架上的刮刀单元，所述刮刀单元包括：刮刀基体，与所述刮刀架可拆卸连接；耐磨刀片，设置在所述刮刀基体上。 6 .根据权利要求5所述的清料装置，其特征在于，在水平投影面内，所述刮刀基体呈由迎料段和内侧段构成的 L型，所述刮刀基体的迎料段和内侧段分别与所述刮刀架的迎料面和内侧面贴合适配；所述耐磨刀片设置为沿轴向依次与所述迎料段可拆卸连接的多个。 7 .根据权利要求6所述的清料装置，其特征在于，所述刮刀单元还包括多个耐磨柱，所述耐磨柱嵌装在所述刮刀基体的所述内侧段上，且所述耐磨柱均伸出于所述内侧段的本体表面。 8 .根据权利要求7所述的清料装置，其特征在于，多个所述耐磨柱沿设置为多排，且相邻两排的每个所述耐磨柱依次交错排布。 9 .根据权利要求8所述的清料装置，其特征在于，所述刮刀部件的刮刀架通过基座与设置在所述混合桶顶部的横梁连接；所述刮刀架与所述基座的第一面通过螺纹紧固件形成第一可拆卸连接副，所述基座的第二面通过螺纹紧固件与所述横梁形成第二可拆卸连接副；其中，所述第一可拆卸连接副和所述第二可拆卸连接副中，一者的配合面间可沿轴向调节相对位置，另一者的配合间可沿水平方向调节相对位置。 10 .一种混合设备，包括混合桶和具有刮刀部件的清料装置，其特征在于，所述清料装置采用如权利要求1至9中任一项所述的混合设备清料装置。
(74)专利代理机构北京集佳知识产权代理有限公司 11227
代理人薛晨光罗满
(51)Int .Cl . B01F 15/00(2006 .01) B08B 9/087(2006 .01)
(10)申请公布号 CN 109621823 A (43)申请公布日 2019.04.16
( 54 )发明名称一种混合设备及其清料装置
( 19 )中华人民共和国国家知识产权局
( 12 )发明专利申请
(21)申请号 201910002466 .8
(22)人中冶长天国际工程有限责任公司地址 410006 湖南省长沙市岳麓区节庆路7 号
(72)发明人戴波廖继勇刘克俭宁江波卢兴福

【CN109621823A】一种混合设备及其清料装置【专利】
