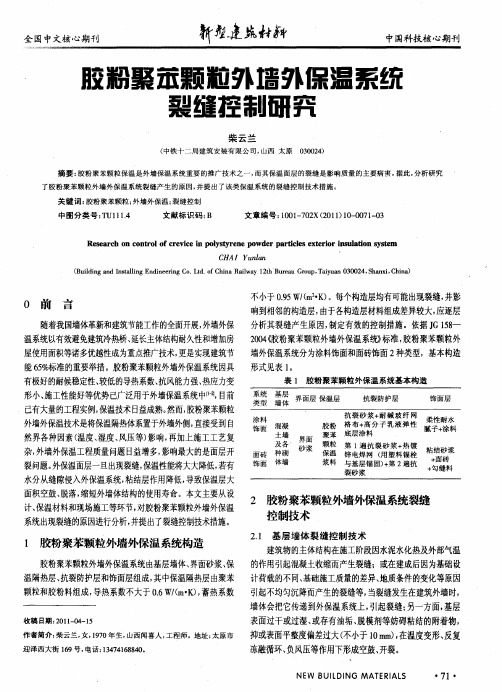

胶粉聚笨颗粒外墙外保温系统

胶粉聚苯颗粒外墙外保温施工方案编制人:审核人：批准人：BV1胶粉聚苯颗粒保温砂浆外保温系统施工方案一、施工依据1、《外墙外保温工程技术规程》JGJ144—2004；2、《建筑装饰装修质量验收规范》GB50210—2001；3、《建筑节能标准，民用建筑节能工程施工质量验收规程》DGJ32/ J19-2006；4、《胶粉聚苯颗粒外墙外保温系统》JG158-2004；5、《外墙外保温建筑构造(一）》02J121—1;二、工程概况乐江新村三标段工程采用胶粉聚苯颗粒外墙外保温系统,技术要求：1、涂料饰面:20mm厚的聚苯颗粒保温层（平均厚度）＋160g/m2耐碱网格步＋EVI-473聚合物抗裂砂浆＋涂料饰面；三、施工准备1、基层预处理：经过工程验收达到质量标准的结构承重墙面或非承重墙面即可进行外墙保温施工。

2、基层验收：注意：新建建筑建议混凝土基层至少养护28天；2.1、如果基层墙面的平整度和垂直度不符合上述要求，或者灰饼的平均厚度超过2cm,在保温施工前应用水泥砂浆对基层进行补糙,否则材料的用量会增加；3、作业条件:3。

1外墙基层墙体外表面平整,垂直度及外门窗口安装均应满足有关施工验收规范的要求，如果窗框暂时不能及时安装，保温层施工到距离洞口100mm左右，待窗框安装完毕后施工保温系统.3.2窗边框与墙体连接应预留出抗裂砂浆层的厚度（4mm)，缝隙应分层添塞,作好门窗表面保护。

3.3墙面上的雨水管卡、预埋铁件、设备穿墙管道等提前安装完毕，并预留出外保温系统的厚度。

3。

4施工用外脚手架搭设牢固，安全检验合格,脚手架横竖杆距离墙面，墙角适度,脚手架铺设与外墙合格相适应。

4、施工工具：（1）拌和设备；强制式砂浆搅拌机、水桶、剪刀、铲刀。

(2)运输设备;小斗车,垂直运输设备;（3）施工设备与工具；脚手架、电锤、壁纸刀、剪刀、抹子、线锥、砂纸、墨斗、阴阳角抿子；（4）检测设备：2m靠尺、塞尺、方尺、卷尺等。

四、材料配制4。

胶粉聚苯颗粒外墙外保温系统JG158—2004 中华人民共和国建设部发布标题内容1.前言2.引言3.范围4.规范性引用文件5.术语和定义6.分类和标记7.技术要求8.试验方法9.检验规则10.标志和标签11.包装、运输和贮存12.附录A（规范性附录）系统耐候性试验方法13.附录B（规范性附录）系统吸水量试验方法试验方法14.附录C (规范性附录) 系统抗风荷载性能试验方法15.附录D (规范性附录) 系统不透水性试验方法16.附录E (规范性附录) 系统耐磨损试验方法17.附录F (规范性附录) 系统抗拉强度试验方法18.附录G (规范性附录) 系统抗震性能试验方法19.附录H (规范性附录) 材料透水性试验前言本标准按照GB/T 1.1—2000《标准化工作导则第1部分：标准的结构和编写规则》和GB/T 1.2—2002《标准化工作导则第2部分：标准中规范性技术要素内容的确定方法》的规定编写。

本标准非等效采用DIN 18550 第三部分《灰浆——由矿物胶凝剂和聚苯乙烯泡沫塑料（EPS）作骨料制成的绝热灰泥》。

根据我国国情，调整和增加了组成材料的部分技术性能指标。

在试验方法上，本标准非等效采用EIMA 101.86《外保温与装饰系统抗快速变形冲击标准试验方法》、EIMA 105.01《耐碱玻璃纤维增强网外保温与装饰系统类》、ASTM D 968—1993《系统涂层下落法磨损测试耐磨性的标准试验方法》。

本标准 5.1中“面砖饰面外保温系统抗震性能应满足要求”为强制性条款。

本标准的附录A、附录B、附录C、附录D、附录E、附录F、附录G、附录H为规范性附录。

本标准由建设部标准定额研究所提出。

本标准由建设部建筑制品与构配件产品标准化技术委员会归口。

本标准主要负责起草单位：北京振利高新技术公司、中国建筑标准设计研究所。

本标准参加起草单位：建设部科技发展促进中心、北京市恒岳新技术发展中心、中国建筑科学研究院物理所、中国建筑科学研究院工程抗震研究所、国家发展和改革委员会国家投资项目评审中心、北京建工集团有限责任公司、新疆建筑标准设计办公室、天津市建筑标准设计办公室、济南市墙体改革办公室、北京市昌平区建委、北京市第五建筑工程公司、北京市第六建筑工程公司、北京住总集团住一分部。

胶粉聚苯颗粒保温材料外墙外保温体系胶粉聚苯颗粒保温材料外墙外保温体系是⼀种采⽤胶粉聚苯颗粒保温浆料、耐碱涂塑玻璃纤维⽹格布、⽔泥抗裂砂浆、抗裂柔性耐⽔腻⼦、弹性底层涂料等系统材料（简称聚苯颗粒保温材料）在现场成型的新型墙体保温体系。

⼀、适⽤范围胶粉聚苯颗粒保温材料外保温做法适⽤于多层及⾼层建筑的钢筋混凝⼟、加⽓混凝⼟、砌块、烧结砖和⾮烧结砖等的外墙保温⼯程。

也适⽤于混凝⼟复合聚苯板（有⽹或⽆⽹）现场浇注成型的外保温⼯程及各类既有建筑的节能改造⼯程。

⼆、⼯艺特点1 聚苯颗粒保温浆料保温体系胶粉聚苯颗粒保温材料外墙外保温体系的构造设计采⽤外层变形量⾼于内层的变形量，各层弹性模量变化指标匹配，逐层渐变的理念。

满⾜允许变形，诱导变形的技术路线，遵循允许变形与限制变形相统⼀的原则，各材料之间能分散和消解变形应⼒，通过增强纤维改变应⼒传递⽅向，使系统具有良好的保温隔热、抗裂、抗变形、抗渗等综合性能。

2 胶粉聚苯颗粒保温层聚苯颗粒具有容重轻、导热系数⼩的良好保温性能，颗粒本⾝具有⼀定弹性，在保温胶粉料的包裹下形成具有⼀定强度的亚弹性体，可以减少受外界⾃然条件影响产⽣的膨胀、收缩变形。

3 抗裂砂浆复合耐碱涂塑玻璃纤维⽹格布防护层⽔泥抗裂砂浆和含锆耐碱性好的增强玻纤⽹格布形成⼀层能适应墙体变形、避免产⽣裂缝的防护层。

其中⽹格布经纬向抗拉强度⼀致，所受变形应⼒均匀向四⾯分散，增强砂浆的抗拉性能；抗裂砂浆的软化系数⾼，耐⽔性好，耐冻融、耐候性好；与基层适应性强，整体性好，⼲缩率低；⼲燥快，施⼯⽅便；耐⽕等级⾼。

4 ⾼弹底涂耐⽔抗渗层采⽤⾼分⼦弹性底层涂料涂刷在防护层表⾯，形成⼀层具有憎⽔、透⽓、⾼弹涂层，使保温层既有很好的防⾬功能，⼜能排出保温层的⽔份，呼吸功能强。

5 饰⾯层采⽤涂料、⾯砖、⼲挂⽯材等多种饰⾯材料，在保温体系的最外层形成饰⾯层，不同的材料性能，起不同的保护、装饰等效果。

三、施⼯流程1 保温层厚度≤ 60mm 、饰⾯为涂料作法的⼯艺流程基层墙体处理→墙体基层界⾯处理→吊垂直、套⽅正、弹控制线→⽤保温浆料作灰饼、冲筋、作⼝→抹胶粉聚苯颗粒保温浆料→平整度、垂直度验收 , 晾置⼲燥→划分格线、开⾊带分格槽、门、窗⼝滴⽔槽→抹抗裂砂浆、铺压耐碱⽹格布→⾸层墙阳⾓安装钢护⾓、抹第⼆遍抗裂砂浆、压⼊第⼆层玻纤⽹格布→抗裂防护层验收→⾼分⼦防⽔弹性底层涂料→刮抗裂柔性耐⽔腻⼦→保温施⼯整体验收→外墙涂料施⼯2 保温层厚度＞ 60mm 且建筑物⾼度≥ 30m ，饰⾯为涂料作法的⼯艺流程基层墙体处理→钉射钉（或锚固胀栓）→墙体基层界⾯处理→吊垂直、套⽅正、弹控制线→⽤保温浆料作灰饼、冲筋、作⼝→抹胶粉聚苯颗粒保温浆料低于设计厚度 20mm →绑扎六⾓钢丝⽹→抹 20mm 厚胶粉聚苯颗粒保温浆料找平→平整度、垂直度验收 , 晾置⼲燥→划分格线、开⾊带分格槽、门、窗⼝滴⽔槽→抹抗裂砂浆、铺压耐碱⽹格布→⾸层墙阳⾓安装钢护⾓、抹第⼆遍抗裂砂浆、压⼊第⼆层玻纤⽹格布→抗裂防护层验收→涂刷⾼分⼦防⽔弹性底层涂料→刮抗裂柔性耐⽔腻⼦→保温施⼯整体验收→外墙涂料施⼯3 饰⾯为粘贴⾯砖作法的⼯艺流程基层墙体处理→钉射钉（或锚固胀栓）→墙体基层界⾯处理→吊垂直、套⽅正、弹控制线→⽤保温浆料作灰饼、冲筋、作⼝→抹胶粉聚苯颗粒保温浆料 , 晾置⼲燥→⽤预埋镀锌铅丝绑牢四⾓⽹，抹抗裂砂浆并将⽹含在抗裂砂浆内，平均聚合物抗裂砂浆厚度 3 -4mm →采⽤专⽤粘结砂浆按粘贴⾯砖⼯艺进⾏粘贴⾯砖施⼯四、施⼯准备1 胶粉聚苯颗粒保温层施⼯⼀ . 施⼯机具与⼯具1 吊篮或装修⽤爬升脚⼿架安装完毕，经调试运⾏安全⽆误、可靠，满⾜施⼯作业要求，并配备专职安全检查和维修⼈员。

中华人民共和国建筑工业行业标准JG 158—2004胶粉聚苯颗粒外墙外保温系统External thermal insulating rendering systems made of mortar withbonding powder and using expanded polystyrene granule as aggregate2004—08—1发布2004—12—1实施中华人民共和国建设部发布目次前言1 范围2 规范性引用文件3 术语和定义4 分类和标记5 技术要求6 试验方法7 检验规则8 标志和标签9 包装、运输和贮存附录A（规范性附录）系统耐候性试验方法附录B（规范性附录）系统吸水量试验方法附录C (规范性附录) 系统抗风荷载性能试验方法附录D (规范性附录) 系统不透水性试验方法附录E (规范性附录) 系统耐磨损试验方法附录F (规范性附录) 系统抗拉强度试验方法附录G (规范性附录) 系统抗震性能试验方法附录H (规范性附录) 火反应性试验附录J (规范性附录) 材料透水性试验前言JG 158—2004本标准按照GB/T 1.1—2000《标准化工作导则第1部分：标准的结构和编写规则》和GB/T 1.2—2002《标准化工作导则第2部分：标准中规范性技术要素内容的确定方法》的规定编写。

本标准非等效采用DIN 18550 第3部分《灰浆和面涂——由矿物胶凝剂和聚苯乙烯泡沫塑料（EPS）颗粒复合而成的保温浆料系统》。

根据我国国情，调整和增加了组成材料的部分技术性能指标。

在试验方法上，本标准非等效采用了EOTA ETAG 004《有饰面层的复合外墙外保温系统欧洲技术认证指南》、EIMA 101.86《外保温与装饰系统抗快速变形冲击标准试验方法》、EIMA 105.01《耐碱玻璃纤维增强网外保温与装饰系统类》、ASTM D 968—1993《系统涂层下落法磨损测试耐磨性的标准试验方法》。

浅谈胶粉聚苯颗粒外墙外保温系统施工技术黄翠娟贝卒炯(柳州市鑫润建设项目管理有限公司，广西柳州545001)∥’脯南”矗粉聚苯颗粒外墙外保温系统是目前外墙节能施工拄术较为成熟的外墙外保温系绞．之=，?菇≥节能王旌羹例，锋；l晷÷胶粉象皋崭‘慨I粗外墙外保温系统的施工流程和施工要点。

包巨罐词】建筑节能；胶粉黼粒；夕懈温．，，，，，，，，，。

，_铆w，，，／…．，j，j．。

，，，。

√，j，，，，?，．?，胶粉聚苯颗粒外墙外保温系统是目前施工技术较为成熟的外墙外保温系统之一，该系统是由基层、界面砂浆、保温浆料、钢丝网、抗裂砂浆组成，具有保温隔热性能好、粘结力强、抗裂防水、防火抗冻、耐久抗老化、无冷热桥、施工简便、综合造洲氏等特点，对于层数不高的楼幢督苗}大的适用性，是较为理想的外堵i保温系统。

1工程概述某住宅楼地下1层，地上”层，建筑面积”000m2，结构类型为框架剪力墙结构，基础形式人工挖孔灌注桩，外墙节能设计为外墙为混疑土，啬体，采用胶粉聚苯颗粒外墙外保温系统，构造为：表面饰层+聚合物抗裂砂浆+30厚胶粉聚苯颗粒保温材料+界面剂砂浆+钢筋混凝土墙体+水泥石灰膏砂浆。

2施工工艺流程圈一gy8[巫雯堕雯里E里亟巫亟至习-’县，I堕羔竺堡：心j l匝巫守匝固p[蔓亘亟堕亟匣巫)3施工技术3．1材料箭制1)界面砂浆的配制。

按使用说明书，将界面砂浆直接加入水中搅成均匀糊状，然后将基层墙体做拉毛处理。

2)胶粉聚苯颗粒保温浆科的配制。

根据厂家提供的级配，先将30—40kg的水(根据天气气温状况可适当调节)倒入砂浆搅拌机内，然后倒入一袋25kg胶粉料搅拌3。

5m i n后，再倒7,--袋200L聚苯颗粒继续搅拌3—5m i n形成均匀胶状物后即可：搅拌好的浆料要做到随搅随用，在4h内用完。

搅拌需设专人专职进行，以保证搅拌时间和搅拌方法的正确性。

3)聚合物抗裂砂浆的配制。

按使用说明书比例，水：灰=0．24～0．26：1(夏季施工时可适当增加水量)将聚合物抗裂砂浆加入水中，用砂浆搅拌机搅拌均匀后即可使用。

胶粉聚苯颗粒外墙外保温系统应用技术摘要：胶粉聚苯颗粒系统是一种薄抹灰型外墙外保温系统，由界面层、胶粉聚苯颗粒保温层、水泥抗裂砂浆防护层及饰面层组成。

主要施工过程包括基层处理、涂刷界面砂浆、弹线、塌饼、冲筋、保温砂浆施工、养护、嵌缝、抹抗裂防护砂浆、铺压耐碱玻纤网格布、涂刷高分子弹性底涂、刷柔性耐水腻子及涂料饰面层施工。

胶粉聚苯颗粒外墙外保温系统具有安全、耐久和可靠的优点，可用于不同结构类型的多高层建筑工程的外墙外保温及既有建筑的节能改造。

关键词：聚苯颗粒、外墙、外保温胶粉聚苯颗粒系统是一种薄抹灰型外墙外保温系统，该系统由界面层、胶粉聚苯颗粒保温层、水泥抗裂保温层、砂浆防护层以及饰面层组成。

胶粉聚苯颗粒具有难燃烧性，且热导率低，抹在基层墙体表面是良好的保温隔热材料。

防护层为嵌埋有耐碱玻纤网格布增强的水泥抗裂砂浆，有较好的柔韧性及较高的拉伸粘结强度，可用做涂料、面砖或石材等不同，装饰要求的外立面饰面工程的施工。

整个系统与基层结构粘结牢固，作为外墙外围护结构具有安全性、耐久性与可靠性，且能达到《夏热冬冷地区居住建筑节能设计标准》规定的外墙节能指标，可以应用于不同结构类型的多层、高层工业与民用建筑工程的外墙外保温施工。

也可以应用于既有建筑的节能改造。

目前该外墙外保温系统已在上海市区节能建筑中有较多应用。

1、工程实例上海浦江名邸号楼住宅工程，位于虹口区周家嘴路海伦路口单体建筑面积约 2 万平方米，为31层钢筋混凝土剪力墙结构，外墙厚度240mm。

在对该工程外墙外保温系统的设计中，使用《夏热冬冷地区居住建筑节能设计标准》(JGJ134-2001)。

外墙外保温采用ZL胶粉聚苯颗粒保温系统，保温层度30mm，1-3层外立面贴面砖，4层以上均采用涂料饰面。

整个系统具有良好的保温性，使外墙结构处于相对稳定的常温状态，减小了因基层墙体的内外温度变化所产生的变形应力。

很大程度上消除了温度裂缝，保护了主体结构，克服了外墙面常见的裂、热、渗等质量通病。
