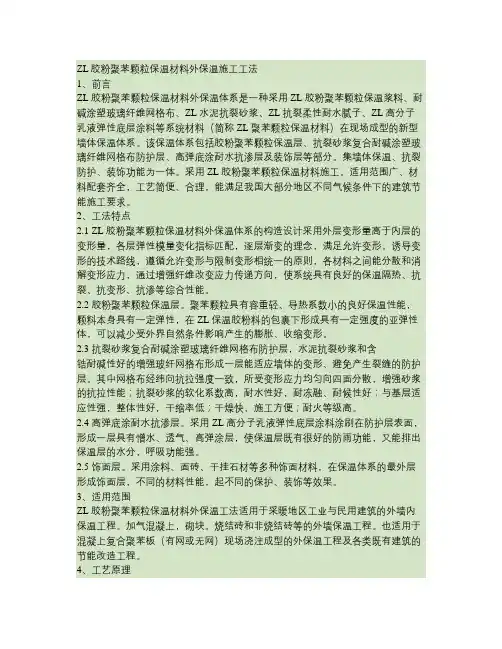

1. 前言ZL胶粉聚苯颗粒保温材料外墙外保温体系是一种采用ZL胶粉聚苯颗粒保温浆料、耐碱涂塑玻璃纤维网格布、ZL水泥抗裂砂浆、ZL抗裂柔性耐水腻子、ZL高分子乳液弹性底层涂料等系统材料（简称ZL聚苯颗粒保温材料）在现场成型的新型墙体保温体系。
该保温体系包括胶粉聚苯颗粒保温层、抗裂砂浆复合耐碱涂塑玻璃纤维网格布防护层、高弹底涂耐水抗渗层及装饰层等部分。
集墙体保温、抗裂防护、装饰功能为一体。
采用ZL胶粉聚苯颗粒保温材料施工，适用范围广、材料配套齐全，工艺简便、合理，能满足我国大部分地区不同气候条件下的建筑节能施工要求。
2. 适用范围ZL胶粉聚苯颗粒保温材料外保温工法适用于多层及高层建筑的钢筋混凝土、加气混凝土、砌块、烧结砖和非烧结砖等的外墙保温工程。
也适用于混凝土复合聚苯板（有网或无网）现场浇注成型的外保温工程及各类既有建筑的节能改造工程。
3 工法特点3.1聚苯颗粒保温浆料保温体系ZL胶粉聚苯颗粒保温材料外墙外保温体系的构造设计采用外层变形量高于内层的变形量，各层弹性模量变化指标匹配，逐层渐变的理念。
满足允许变形，诱导变形的技术路线，遵循允许变形与限制变形相统一的原则，各材料之间能分散和消解变形应力，通过增强纤维改变应力传递方向，使系统具有良好的保温隔热、抗裂、抗变形、抗渗等综合性能。
3.2 胶粉聚苯颗粒保温层聚苯颗粒具有容重轻、导热系数小的良好保温性能，颗料本身具有一定弹性，在ZL保温胶粉料的包裹下形成具有一定强度的亚弹性体，可以减少受外界自然条件影响产生的膨胀、收缩变形。
3.3 抗裂砂浆复合耐碱涂塑玻璃纤维网格布防护层水泥抗裂砂浆和含锆耐碱性好的增强玻纤网格布形成一层能适应墙体的变形、避免产生裂缝的防护层。
其中网格布经纬向抗拉强度一致，所受变形应力均匀向四面分散，增强砂浆的抗拉性能；抗裂砂浆的软化系数高，耐水性好，耐冻融、耐候性好；与基层适应性强，整体性好，干缩率低；干燥快，施工方便；耐火等级高。
3.4 高弹底涂耐水抗渗层采用ZL高分子乳液弹性底层涂料涂刷在防护层表面，形成一层具有憎水、透气、高弹涂层，使保温层既有很好的防雨功能，又能排出保温层的水份，呼吸功能强。
3.5 饰面层采用涂料、面砖、干挂石材等多种饰面材料，在保温体系的最外层形成饰面层，不同的材料性能，起不同的保护、装饰等效果。
4. 施工流程4.1保温层厚度≤60mm、饰面为涂料作法的工艺流程基层墙体处理→墙体基层界面处理→吊垂直、套方、弹控制线→用保温浆料作灰饼、冲筋、作口→抹ZL胶粉聚苯颗粒保温浆料→平整度、垂直度验收,晾置干燥→划分格线、开色带分格槽、门、窗口滴水槽→抹抗裂砂浆、铺压耐碱网格布→首层墙阳角安装钢护角、抹第二遍抗裂砂浆、压入第二层玻纤网格布→抗裂防护层验收→涂刷ZL高分子乳液防水弹性底层涂料→刮ZL抗裂柔性耐水腻子→保温施工整体验收→外墙涂料施工4.2保温层厚度＞60mm且建筑物高度≥30m，饰面为涂料作法的工艺流程基层墙体处理→钉射钉（或锚固胀栓）→墙体基层界面处理→吊垂直、套方、弹控制线→用保温浆料作灰饼、冲筋、作口→抹ZL胶粉聚苯颗粒保温浆料低于设计厚度20mm→绑扎六角钢丝网→抹20mm厚ZL胶粉聚苯颗粒保温浆料找平→平整度、垂直度验收,晾置干燥→划分格线、开色带分格槽、门、窗口滴水槽→抹抗裂砂浆、铺压耐碱网格布→首层墙阳角安装钢护角、抹第二遍抗裂砂浆、压入第二层玻纤网格布→抗裂防护层验收→涂刷ZL高分子乳液防水弹性底层涂料→刮ZL抗裂柔性耐水腻子→保温施工整体验收→外墙涂料施工4.3饰面为粘贴面砖作法的工艺流程基层墙体处理→钉射钉（或锚固胀栓）→墙体基层界面处理→吊垂直、套方、弹控制线→用保温浆料作灰饼、冲筋、作口→抹ZL胶粉聚苯颗粒保温浆料,晾置干燥→用预埋镀锌铅丝绑牢四角网，抹抗裂砂浆并将网含在抗裂砂浆内，平均聚合物抗裂砂浆厚度3-4mm→采用专用粘结砂浆按粘贴面砖工艺进行粘贴面砖施工5.施工准备5.1材料5.1.1水泥：强度等级42.5普通硅酸盐水泥，应符合《硅酸盐水泥、普通硅酸盐水泥》(GB175-99)的要求。
5.1.2中砂：应符合《普通混凝土用砂质量标准及检验方法》(JGJ52－92)细度模数的规定，含泥量少于3%。
5.1.3基层界面处理材料5.1.3.1界面处理剂：应符合DBJ/T01－40－98规定的要求。
5.1.3.2混凝土墙体基层界面处理材料由混凝土界面剂与砂、水泥按1:1:1的比例配制后涂刷墙体基层，以增加保温层与墙体的粘结力。
（适用于4.1、4.2、4.3工艺流程）5.1.3.3聚苯板喷砂界面材料，用于混凝土与无网聚苯板复合浇注工程的聚苯板表面的处理，用高压空气喷砂制造聚苯板的新创面，解决因聚苯板表面粉化降解及水泥浆脱膜剂污染造成抹灰层的空鼓。
（适用于4.4、4.5工艺流程）5.1.4ZL胶粉聚苯颗粒保温浆料ZL胶粉聚苯颗粒保温浆料由ZL保温胶粉料与聚苯颗粒组成，两种材料分袋包装，使用时按比例加水搅拌制成。
胶粉料中的无机与有机粉料及多种纤维成份，使ZL保温层具有良好的保温、耐候、防火、抗冻、耐水、整体性好等特点。
5.1.4.1ZL胶粉料ZL胶粉料应满足表1性能要求：表 1 ZL胶粉主要技术性能指标5.1.4.2聚苯颗粒聚苯颗粒应满足表2性能要求。
表2 聚苯颗粒主要技术性能指标5.1.4.3ZL胶粉聚苯颗粒保温浆料ZL胶粉聚苯颗粒保温浆料应满足表3性能要求。
表3 ZL胶粉聚苯颗粒保温浆料主要技术性能指标5.1.5抗裂砂浆ZL水泥抗裂砂浆（简称抗裂砂浆），采用聚合物乳液并掺加多种外加剂制成抗裂剂，由抗裂剂与中砂、水泥按1:3:1重量比搅拌制成抗裂砂浆，在与耐碱玻纤网格布复合后有很强的抗变形、防开裂能力。
其主要技术性能应满足表4要求。
表4 抗裂砂浆主要技术性能指标：5.1.6耐碱涂塑玻璃纤维网格布耐碱涂塑玻璃纤维网格布应满足表5性能要求。
表5 耐碱涂塑玻璃纤维网格布主要技术性能指标5.1.7 ZL高分子乳液弹性底层涂料ZL高分子乳液弹性底层涂料是采用聚合物高分子弹性乳液配制而成，具有良好的防水性能。
其主要技术性能应满足表6要求。
表6 ZL高分子乳液弹性底层涂料主要技术性能指标5.1.8 ZL抗裂柔性耐水腻子ZL抗裂柔性耐水腻子采用聚合物弹性乳液及粉料、助剂等制成，能够满足一定变形而保持不开裂。
其主要技术性能应满足表7要求。
表7 ZL抗裂柔性耐水腻子主要技术性能指标5.1.9ZL胶粉聚苯颗粒保温系统ZL胶粉聚苯颗粒保温系统主要技术性能应满足表8要求。
表8 ZL胶粉聚苯颗粒保温系统主要技术性能指标5.1.10 配套材料主要有六角网（用于4.2工艺流程）、镀锌电焊网（俗称四角网）（适用于4.3工艺流程）、射钉或胀栓、专用金属护角、金属分层条等。
六角网为21#铅丝网，孔边距25mm×25mm；四角网，为17#铅丝网，孔边距20mm×20mm；专用金属护角断面尺寸为35mm×35mm×0.5mm～45mm×45mm×0.5mm，高h=2000mm；金属分层条断面尺寸为35mm×45mm×0.5mm，高h=2000mm；带尾孔射钉（KD30-25-3558），绑扎铅丝为22#镀锌锚固双股铅丝。
5.2 施工机具与工具5.2.1吊篮或装修用爬升脚手架安装完毕，经调试运行安全无误、可靠，满足施工作业要求，并配备专职安全检查和维修人员。
5.2.2强制式砂浆搅拌机、垂直运输机械，水平运输手推车、手提搅拌器、射钉枪等。
5.2.3常用抹灰工具及抹灰的专用检测工具、经纬仪及放线工具、水桶、剪子、滚刷、铁锨、扫帚、手锤、錾子、壁纸刀、托线板、方尺、靠尺、塞尺、探针、钢尺等。
5.3材料配制：5.3.1 ZL界面处理砂浆的配制：ZL界面处理剂：中砂：强度等级为42.5水泥按1：1：1重量比，搅拌成均匀浆状。
5.3.2 ZL胶粉聚苯颗粒保温浆料的配制：先将36-40kg水倒入砂浆搅拌机内（视具体情况可酌调水量），然后倒入一袋25kg胶粉料搅拌3-5min后，再倒入一袋200L聚苯颗粒轻骨料继续搅拌3min，搅拌均匀后倒出。
该材料应随搅随用，在4h 内用完。
5.3.3 ZL抗裂水泥砂浆的配制ZL水泥砂浆抗裂剂：中砂：强度等级为42.5水泥按1：3：1重量比用砂浆搅拌机或手提搅拌器搅拌均匀。
配制抗裂砂浆加料次序，应先加入抗裂剂、中砂，搅拌均匀后，再加入水泥继续搅拌3min倒出。
抗裂砂浆不得加水，并应在2h内用完5.3.4 ZL抗裂柔性耐水腻子的配制柔性腻子胶：柔性腻子粉按1：2的重量比，搅拌成均匀浆状。
5.4 基层墙面处理，5.4.1 墙面应清理干净，无油渍、浮尘等。
旧墙面松动、风化部分应剔除干净，表面凸起部分≥10mm 应铲平。
5.4.2 对于混凝土墙体和砌筑填充加气混凝土墙体应满涂界面砂浆。
5.4.3吊垂直、套方找规矩，弹厚度控制线，拉垂直、水平、垂直通线、套方作口，按设计厚度用ZL 胶粉聚苯颗粒保温浆料作标准厚度灰饼。
施工时应采用保温浆料及同类材料做充筋灰饼，以免形成热桥。
5.4.4采用聚苯板（或泰柏板）与混凝土复合浇注一步成型的外保温做法，聚苯板在与混凝土共同浇注过程中，由于受混凝土浇注时侧压力的影响，拆模后聚苯板之间会出现错台现象，同时，聚苯板因工期原因在大气层中暴露时间过长，使聚苯板表面粉化，为解决这一问题，此做法在抹ZL胶粉聚苯颗粒保温浆料之前，先用10kg的气压喷枪在聚苯板表面用ZL喷砂界面剂进行界面处理或在板材出厂前表在进行预处理。
6. 施工工艺6.1ZL胶粉聚苯颗粒保温层施工6.1.1每遍抹保温浆料20mm左右，间隔在24h以上。
6.1.2设计保温层厚度＞60mm，且建筑总高度超过30m以上时距保温表层20mm处增加一层六角钢丝网，增强保温层与结构联结的整体性，钢丝网应用预埋钉上的镀锌铅丝绑紧。
6.1.3在ZL胶粉聚苯颗粒保温层上干挂石材，应在结构层上先预埋轻钢隐框，然后进行保温层施工。
也可以先进行保温层施工，然后往结构墙上打眼，安装挂件，进行干挂石材施工。
6.1.4保温层最后一遍抹灰时，应达到冲筋厚度，并用大杠搓平，门窗、洞口、垂直平整度应达到本工法质量要求。
6.1.5保温层固化干燥后（用手按不动表面，约5d）方可进行抗裂保护层施工6.2抹抗裂砂浆铺贴耐碱涂塑玻纤网格布6.2.1耐碱网格布应小于3米裁断，网格布包边应剪掉。
6.2.2抹抗裂砂浆厚度约3－4mm，抹完一定宽度立即用铁抹子压入网布。
网布之间搭接宽度不应小于50mm，先压入一侧，再抹一些抗裂砂浆再压入另一侧，严禁干搭。
网布铺贴要平整，无褶皱，砂浆饱满度达到100%。
6.2.3色带6.2.3.1按照设计要求及建筑物立面效果图，设计色带（色带间距可分层设置或隔层设置。
