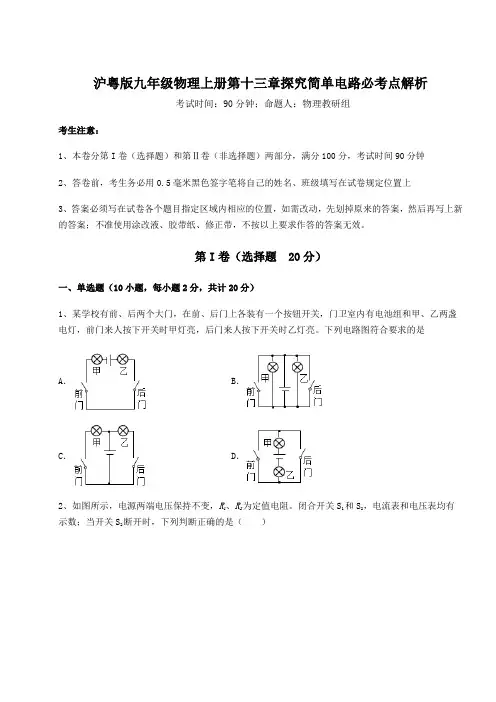

沪粤版九年级物理上册第十三章探究简单电路必考点解析考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、某学校有前、后两个大门，在前、后门上各装有一个按钮开关，门卫室内有电池组和甲、乙两盏电灯，前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮。
下列电路图符合要求的是A．B．C．D．2、如图所示，电源两端电压保持不变，R1、R2为定值电阻。
闭合开关S1和S2，电流表和电压表均有示数；当开关S2断开时，下列判断正确的是（）A．电流表示数不变，电压表示数变小B．电流表示数变大，电压表示数变大C．电流表示数变小，电压表示数变小D．电流表示数变小，电压表示数不变3、关于玻璃棒与绸子摩擦起电，下列说法正确的是（）A．玻璃棒因失去电子而带正电B．玻璃棒对电子的束缚能力弱，得到电子而带负电C．将摩擦后的玻璃棒靠近绸子，它们会相互排斥D．这一过程产生了新的电荷4、下列估测，最接近生活实际的是（）A．中学生课桌的高度约8dm B．人正常步行的速度约18km/hC．九年级物理课本重约10N D．家用台灯的额定电流约2A5、分别将下列物体接在如图所示电路的A、B两点间，闭合开关，能使灯泡发光的是（）A．干木条B．铅笔芯C．塑料棒D．陶瓷棒6、如图所示，灯泡1L、2L串联的电路是（）A．B．C．D．7、在“会飞的章鱼”实验中，将塑料袋剪成细丝制成“章鱼”，毛巾分别摩擦“章鱼”和塑料管，将摩擦后的“章鱼”抛向空中，在其下方用摩擦后的塑料管靠近“章鱼”，“章鱼”使飞起来，如图所示。
1L 2L vs九年级物理探究简单电路的单元测试一、选择题1、下列电路图与实物图一致的是（ ）2、在如图所示的电路中，为使灯L 1与L 2并联，应( ） A ．闭合开关S 1、S 2,断开S 3 B ．闭合开关S 1、S 3,断开S 2 C ．闭合开关S 2、S 3，断开S 1 D ．同时闭合开关S 1、S 2、S 33、如图所示,在探究并联电路中的电流关系时,小明同学用电流表测出A 、B 、C 三处的电流分别为I A =0。
4A 、I B =0。
26A ，则I C 的大小为 （ ）A ．0。
4AB ．0.26AC ．0.2AD ．0。
14A4、在用电压表测某电阻两端的电压时,若选用0～3V 的量程,测得的电压值为2。
2V ；若使用0～15V 量程,测得的电压值为2.0V ，那么该电阻两端电压的大小应是 （ ) A ．2.2V B ．2。
0V C ．2。
1V D ．无法确定5、如图所示，开关S 闭合后，两个灯泡都不亮，电流表指针几乎不动，而电压表指针有明显偏转，则电路故障可能是 （ ） A ．电流表坏了或未接好 B ．L 1的灯丝烧断或灯座未接通 C ．L 2的灯丝烧断或灯座未接通 D ．电流表和L 1、L 2都坏了7、如图所示电路中，电流表、电压表均有一定示数，当把开关S 闭合时,两表示数的变化情况是（ ）A ．电流表示数变大，电压表示数变小B ．电流表示数变大,电压表示数变大C ．电流表示数变小，电压表示数变小D ．电流表示数变小，电压表示数变大 8、如图所示，电源电压是5V 并保持不变，开关S 闭合后电压表的示数为3V ，则 A ．L 1两端的电压为3V B ．L 2两端的电压为3V C ．L 2两端的电压为2V D ．L 1两端的电压为5V9、如图所示的电路中,开关S 闭合后和闭合前的电压表的示数（ ） A 、不变 B 、增大 C 、减小 D 、无法确定10、如图所示电路，电源电压为6V ，电键K 闭合时,电压表示数为6V ，出现此现象的原因可能是（ ）A ．L 1短路或L 2断路B ．L 1断路或L 2短路C ．L 1和L 2都断路D ．L 1和L 2都短路 11、如图所示的四个电路中，属于并联电路的是（ ）第5题图第2题图第3题图AB C12、某同学采用如图所示电路做电学实验时,出现一处电路故障,以下分析正确的是（ ） A ．若电流表无示数,电压表有示数,则R 1短路 B ．若电流表无示数，电压表无示数，则R 2断路 C ．若电流表有示数，电压表有示数,则R 1断路 D ．若电流表有示数，电压表无示数，则R 2短路 13、关于电路的说法错误的是( )A ．电源是提供电能的装置B ．只有电路闭合时，电路中才有电流C ．电流沿着“正极→用电器→负极”的方向流动D ．用电器是将其他形式的能转化为电能的装置 14、如图所示的各电路图中,能反映出L l 、L 2并联，开关S 断开后L 1仍能发光的是( ）15、如图所示,当开关S 闭合后，两只灯泡均发光,两表均有示数。

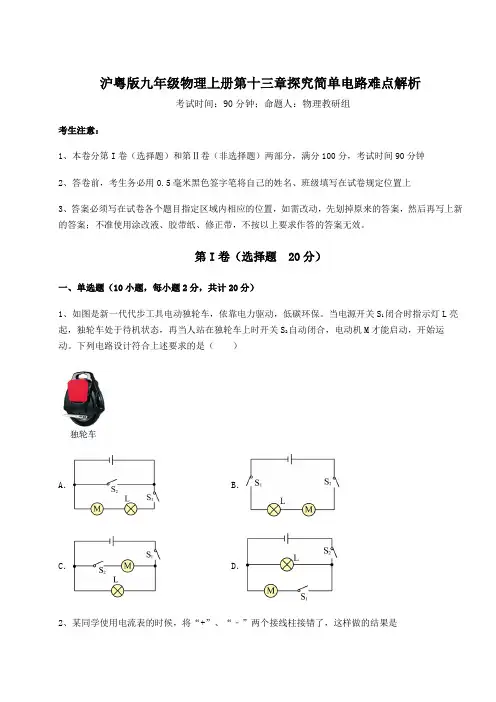

沪粤版九年级物理上册第十三章探究简单电路难点解析考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、如图是新一代代步工具电动独轮车，依靠电力驱动，低碳环保。
当电源开关S1闭合时指示灯L亮起，独轮车处于待机状态，再当人站在独轮车上时开关S2自动闭合，电动机M才能启动，开始运动。
下列电路设计符合上述要求的是（）A．B．C．D．2、某同学使用电流表的时候，将“+”、“﹣”两个接线柱接错了，这样做的结果是A．指针偏转角度变小B．指针不动C．指针偏转角度变大D．指针反向偏转3、如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，若故障只有一个，则可能是（）A．电源没电B．开关断路C．灯泡断路D．灯泡短路4、将与毛皮摩擦过的塑料梳子靠近不带电的小纸屑，小纸屑容易被梳子“粘”起，下列现象中“粘”的原因与其相同是（）A．两个底面平整的铅块，挤压后能“粘”在一起B．书本被水浸湿后，里面的纸张全部粘在一起C．干燥的天气里，化纤布料的衣服容易“粘”在身上D．用硬卡片盖住装满水的玻璃杯，倒置后卡片“粘”在杯口5、一个电路中有两盏电灯1L和2L，则下列判断正确的是（）A．若开关断开，两灯同时熄灭，则两灯连接方式一定为串联B．若一盏灯暗，另一盏灯亮，则能判断是串联还是并联C．若测得通过每盏电灯的电流不相等，则两灯的连接方式一定为并联D．若测得通过每盏灯的电流都相等，则两灯的连接方式一定为串联6、如图所示，R1和R2均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，如果R1或R2一处发生故障，则下列判断正确的是（）A．R1短路B．R2短路C．R1断路D．R2断路7、下列生活中的物理数据错误的是A．人以正常速度骑自行车的功率约为 70WB．普通日光灯正常工作电流约 150mAC．中学生从一楼爬到三楼克服重力做功约 3000JD．蓄电池组的电压约为 1.5V8、常德市在旧城改造中，对空巢老人居住的房屋优先实施改造。
中考物理电流和电路真题汇编(含答案)含解析一、电流和电路选择题1．在如图所示的各电路图中，能反映出L1、L2并联，开关S断开后L1仍能发光的是（）A. B. C. D.【答案】C【解析】【解答】解：A、由图可知开关S断开后L1仍能发光，但L l、L2为串联电路，所以该选项不正确．B、由图可知L l、L2为并联电路，开关S断开后L1不能发光，所以该选项不正确．C、由图可知L l、L2为并联电路，开关S控制L2的通断，断开开关S后L1仍能发光，所以该选项正确．D、由图可知L l、L2为并联电路，开关S控制L1的通断，断开开关S后L1不能发光，所以该选项不正确．故选C．【分析】本题主要考查两个方面的知识：（1）电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径，各用电器之间相互影响；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作．（2）开关的作用：开关在不同的电路中的作用不相同，在串联电路中控制所有用电器，在并联电路的干路中控制所有用电器，在并联电路的支路中只控制本支路用电器．2．利用干电池、导线、小灯泡、电动机、铅笔芯、橡皮、塑料尺探究：⑴物质导电性；⑵电动机转向；⑶电磁感应；⑷电阻与长度的关系．能够完成的实验个数有（）A. 1个B. 2个C. 3个D. 4个【答案】D【解析】【解答】由干电池、导线、小灯泡、铅笔芯、橡皮和塑料尺可完成实验（1）；由干电池、导线和电动机可完成实验（2）；由导线、小灯泡和电动机可完成实验（3）；由干电池、导线、小灯泡和铅笔芯可完成实验（4）；D符合题意.故答案为：D.【分析】选择不同的材料可以进行相应的实验，可以完成导体和绝缘体的区别，电阻影响因素的实验，可以探究电动机的转向和电磁感应的特点.3．如图所示的电路中，当S1、S2都闭合时，则（）A. L1、L2串联B. L1、L2并联C. 灯L1被短路D. 灯L2短路【答案】 B【解析】【解答】如图所示的电路中,当S1、S2都闭合时，L1、L2并联.故答案为：B【分析】电流从正极流出通过开关S2后分成两条支路分别流入两个灯泡，通过两个灯泡后汇合再回到负极.再结合并联电路（把电路元件并列地连接起来的电路，叫并联）的概念即可得解.4．图所示的电路中a、b是电表，闭合开关要使电灯发光，则：（）A. a、b都是电流表B. a、b都是电压表C. a是电流表，b是电压表D. a是电压表，b 是电流表【答案】 C5．如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A--0.4A之间时电子元件才能正常工作。

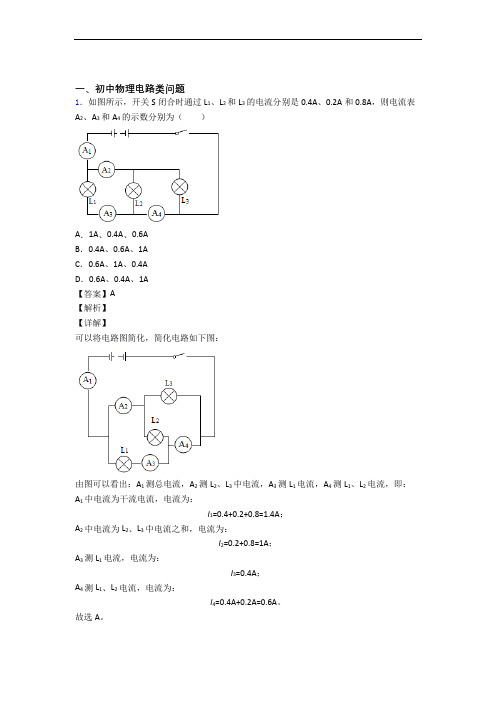

一、初中物理电路类问题1．如图所示，开关S闭合时通过L1、L2和L3的电流分别是0.4A、0.2A和0.8A，则电流表A2、A3和A4的示数分别为（）A．1A、0.4A、0.6AB．0.4A、0.6A、1AC．0.6A、1A、0.4AD．0.6A、0.4A、1A【答案】A【解析】【详解】可以将电路图简化，简化电路如下图：由图可以看出：A1测总电流，A2测L2、L3中电流，A3测L1电流，A4测L1、L2电流，即：A1中电流为干流电流，电流为：I1=0.4+0.2+0.8=1.4A；A2中电流为L2、L3中电流之和，电流为：I2=0.2+0.8=1A；A3测L1电流，电流为：I3=0.4A；A4测L1、L2电流，电流为：I4=0.4A+0.2A=0.6A。
故选A。
2．两个完全相同的验电器，分别带上不等量的异种电荷，现将它们的金属球用一根金属导体接通后分开，则两验电器金属箔（）A．张角一定都减小，且带上等量的异种电荷B．张角一定都增大，且带上等量的异种电荷C．张角一定是有一个增大，且带上等量的同种电荷D．张角一定是有一个减小，且带上等量的同种电荷【答案】D【解析】【详解】由于两个验电器带的是不同的电荷，所以在用金属导体接触时会发生中和现象，少的那种电荷会被多的电荷中和掉，然后剩余的电荷被两个验电器平分，所以最后两个验电器会带上等量的同种电荷；由于发生了中和现象，少的电荷会被中和掉，而多的电荷由于中和现象也会减少，所以原来带电荷多的验电器的夹角一定会减小；故D项符合题意、ABC项不符合题意；3．如图所示，电流表A1、A2、A3的示数分别为30mA、50mA、70mA，则电流表A．A的示数是150mAB．A的示数是70mAC．A'的示数是80mAD．A'的示数是30mA【答案】C【解析】【详解】由电路图知，电流由左侧流入，则分为两支，一支流入A1、左侧灯泡，另一支流入A；由A流出的电流一支流入中间灯泡、A2，另一支流入A3、右侧灯泡，A1、左侧灯泡与中间灯泡、A2的电流汇合后再与A3、右侧灯泡汇合流向负极；故三个灯泡为并联关系，如图所示：由并联电路的规律可知，A示数等于A2、A3示数之和；A'示数A1、A2的示数之和，即A的示数：I=I2+I3=50mA+70mA=120mA；I'=I1+I2=30mA+50mA=80mA；故选C。

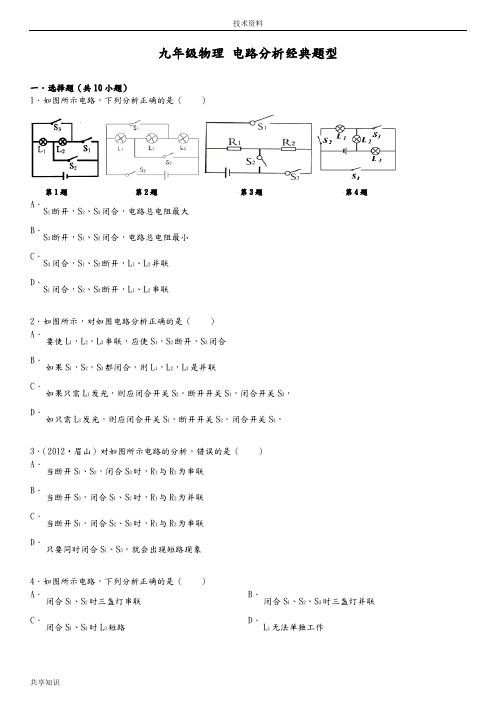

技术资料九年级物理电路分析经典题型一．选择题（共10小题）1．如图所示电路，下列分析正确的是（）第1题第2题第3题第4题3．（2012•眉山）对如图所示电路的分析，错误的是（）5．（2008•杭州）分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理，正确的6．下列是对如图所示电路的一些分析，其中正确的是（）第6题第7题第8题第9题9．（2012•莆田）如图所示的电路，闭合开关S1和S2后，下列分析正确的是（）10．（2012•青羊区一模）把标有“36V 15W”的甲灯和标有“12V 5W”的乙灯串联后接在电压是36V的电路中，下列分析正确的是（）二．解答题（共3小题）11．在“探究并联电路的电流”的实验中：按照图的电路进行实验：（1）连接电路的过程中，开关应该_________ （填“闭合或断开”）（2）在实验过程中，接好电路后闭合开关，指针的偏转情况如图4﹣5甲乙所示，分析原因应该是：甲：_________ ；乙：_________ ．第11题第12题12．（2013•青岛模拟）运用知识解决问题：（1）小明家新买了一台空调，刚接入电路，家里的保险丝就烧断了，请分析其原因．答：使用空调后，电路中的总功率_________ ，根据公式_________ 可知，在_________ 一定时，电路的总功率_________ ，电路中的总电流_________ ，导致保险丝烧断．（2）请你根据电路图，连接实物电路图．13．小华在探究串联电路的电流规律时，连接了如下的电路，请帮他分析这个电路中的问题．（1）连接的电路有错误，请你找出来并在连接线上画“×”，然后将右边实物正确连好．（2）小华连接电路中的这个错误会产生什么样的现象？答：_________ ．（3）有无危害？答：_________ ．理由是：_________ ．参考答案与试题解析一．选择题（共10小题）1．如图所示电路，下列分析正确的是（）2．如图所示，对如图电路分析正确的是（）3．（2012•眉山）对如图所示电路的分析，错误的是（）4．如图所示电路，下列分析正确的是（）5．（2008•杭州）分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理，正确的6．下列是对如图所示电路的一些分析，其中正确的是（）7．如图所示的电路中，闭合开关后，电压表有示数、电流表指针几乎不动；关于电路故障分析正确的是（）8．（2010•宝坻区二模）小明同学采用如图所示电路做电学实验时，出现了电路故障，以下分析正确的是（）9．（2012•莆田）如图所示的电路，闭合开关S1和S2后，下列分析正确的是（）10．（2012•青羊区一模）把标有“36V 15W”的甲灯和标有“12V 5W”的乙灯串联后接在电压是36V的电路中，解：∵P===二．解答题（共3小题）11．在“探究并联电路的电流”的实验中：按照图的电路进行实验：（1）连接电路的过程中，开关应该断开（填“闭合或断开”）（2）在实验过程中，接好电路后闭合开关，指针的偏转情况如图4﹣5甲乙所示，分析原因应该是：甲：正负接线柱接反；乙：所选量程过小．12．（2013•青岛模拟）运用知识解决问题：（1）小明家新买了一台空调，刚接入电路，家里的保险丝就烧断了，请分析其原因．答：使用空调后，电路中的总功率过大，根据公式I=可知，在电压一定时，电路的总功率过大，电路中的总电流过大，导致保险丝烧断．（2）请你根据实物电路，在方框中画出电路图．I=；电压；过大；过大．WORD格式可编辑13．小华在探究串联电路的电流规律时，连接了如下的电路，请帮他分析这个电路中的问题．（1）连接的电路有错误，请你找出来并在连接线上画“×”，然后将右边实物正确连好．（2）小华连接电路中的这个错误会产生什么样的现象？答：这个错误会导致小灯泡L2不亮．（3）有无危害？答：可能有危害．理由是：因为如果通过电流表的电流超过量程就会损坏电流表．专业知识整理分享。
人教版初中中考物理电学专题试题及答案详解一、解答题（共7小题）1、为了研究并联电池组的电压规律，需要测量三个电池并联之后的电压．请按照要求在如图中用笔画线代替导线连接实物电路，并在方框内画出对应的电路图．2、瑞瑞同学在中考物理实验加试时，对串联电路电压规律进行了探究．【猜想与假设】：串联电路总电压等于各用电器两端的电压之和设计与进行实验：（1）按图所示的电路图连接电路；（2）闭合开关，用电压表测出L1两端的电压；（3）在测L2两端的电压时，瑞瑞同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；（4）测出AC间的电压．【交流与评估】：（1）在拆接电路时，开关必须_________ ；（2）瑞瑞同学用上面的方法能否测出L2两端的电压？为什么？_________ ．（3）方法改进后，所测出AB、BC、AC间的电压记录在下面表格中．分析瑞瑞同学的实验数据可以得出的结论是：串联电路总电压_________ 各用电器两端的电压之和（填“等于”或“不等于”）．（4）这个实验在设计方案上还存在的不足之处是：_________ ．3、小明同学在科技活动中，了解到有一种热敏电阻，其电阻R随温度t变化的图象如图甲所示．请回答：（1）热敏电阻的阻值随温度的升高而_________ （选填“增大”或“减小”）．（2）小明想利用热敏电阻制成温度报警器．实验室中现有两只外形完全相同的电阻R1和R2，其中一只为热敏电阻，另一只为定值电阻（阻值不随温度的变化而变化）．为了辨别它们，小明设计了如图乙所示的电路．①接下来小明应进行的操作步骤是．②如何判断哪只是热敏电阻？．4、（2010•乐山）如图所示电路，电源电压保持不变．在甲图中，闭合开关S，电压表示数为4V，电流表示数为0.4A；乙图中，闭合开关S，电压表示数为6V．求：（1）R1、R2的阻值；（2）乙图中电流表示数．5、小明用实验测定“手电筒小灯泡正常发光时的电阻”，小灯泡的额定电压为2.5V．（1）在电路图中的“○”内填上电表符号；（2）闭合开关S，向A端移动滑片P，小灯泡的亮度会变_________ ．（填“亮”或“暗”）（3）小灯泡正常发光时，电流表示数如图所示，则灯泡的正常工作电流是_________ A，小灯泡正常发光时的电阻是_________ Ω．（4）小明实验时，闭合开关，发现电流表有示数，电压表的示数为0，而电灯不亮．出现这个故障的原因可能是小灯泡_________ ；（5）为了减少实验误差，小明同学分别测出小灯泡在电压为2.0V、2.5V、3.0V时的电阻，再求出平均值，作为灯泡正常发光时的电阻值，你认为他的方法行吗？答：_________ 这是因为小灯泡在不同电压下工作时_________ 的原因．6、日常生活中用乳胶粘木制家具时，要让乳胶变干后，才能粘的牢，试用分子运动的知识加以解释．7、同学们写作业时，常会用透明胶带把错误处揭去，操作时往往要把胶带用手抹几下使之与纸贴紧，才能揭干净，这是为什么？二、选择题（共17小题）8、LED光源因具有节能、环保、安全等优点而被广泛应用，如某公司招牌的每个字背后就是由许多LED灯串组成的，王师傅在调试电路时断开某处，招牌的第二个字立即熄灭，其它字均正常发光（如图），根据这一现象，对发光字背后的灯串之间的连接方式判断正确的是（）A、这个字与其它字之间一定是串联的B、这个字与其它字之间一定是并联的C、这个字的笔划之间一定是串联的D、这个字的笔划之间一定是并联的9、楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能．科研人员利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开．利用声敏材料制成“声控开关”，当有人走动发出声音时，自动闭合；无人走动时，自动断开．若将这两个开关配合使用（如图），就可以使楼道灯变得“智能化”，这种“智能”电路正确的是（）A、B、C、D、10、如图7所示电路，电流表的量程较大，闭合开关时，发现电流表指针几乎没有偏转．某同学拿一根导线去查找电路故障，他将导线并接在bc、cd、ed 两端时，电流表指针没有发生偏转；将导线并接在ab 两端时，发现电流表指针发生了偏转，由此可知电路故障可能是（）A、e点断路B、R1断路C、电流表短路D、R2断路11、把两种不同的金属片插入柠檬，制成“水果电池”．用电压表测量水果电池的电压，如图所示．下列说法正确的是（）A、金属片B是水果电池的正极B、水果电池把化学能转化为电能C、水果电池把D、水果电池把电能转化为化学能12、在如图所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是（）A、B、C、D、13、超市条形码识别仪的光敏二极管的主要材料是（）A、导体B、半导体C、超导体D、纳米讶料14、下列物体中，用到了半导体材料的是（）A、智能机器狗B、白炽灯泡C、普通干电池D、滑动变阻器15、当将滑动变阻器的滑片P向右移动时．下图中的哪一种连接方法可使变阻器连入电路部分的电阻增大（）A、B、C、D、16、在如图所示的电路中，电源电压保持不变，闭合开关S，将变阻器的滑片向右移动，则（）A、灯泡亮度变暗，电流表示数变小B、灯泡亮度变亮，电流表示数不变C、灯泡亮度不变，电流表示数变小D、灯泡亮度不变，电流表示数变大17、如图所示电路中，电源电压不变，开关S闭合，滑动变阻器滑片向右移动时，电流表和电压表的示数将是（）A、电流表的示数变大，电压表的示数变大B、电流表的示数变小，电压表的示数不变C、电流表的示数变大，电压表的示数不变D、电流表的示数变小，电压表的示数变小18、现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同学分别设计了如图所示的四种电路（图中小灯泡规格相同），其中不可行的是（）A、B、C、D、19、某同学采用如图所示电路做电学实验时，出现一处电路故障，以下分析正确的是（）A、若电流表无示数，电压表有示数，则R1短路B、若电流表无示数，电压表无示数，则R2断路C、若电流表有示数，电压表有示数，则R1断路D、若电流表有示数，电压表无示数，则R2短路20、某同学在没有电流表的情况下，利用电压表和已知阻值的定值电阻R0，测量未知电阻Rx阻值，图中可实现测量Rx阻值的正确电路图是（）A、B、C、D、21、如图所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻．当闭合开关S，压力F增大时，电流表与电压表示数变化情况是（）A、电流表示数变大，电压表示数变小B、电流表示数变小，电压表示数变大C、电流表、电压表示数都变大D、电流表、电压表示数都变小22、如图所示的电路中，电源两端电压为6V并保持不变，定值电阻R1的阻值为10Ω，滑动变阻器R2的最大阻值为50Ω．当开关S闭合，滑动变阻器的滑片P由b端移到a端的过程中，下列说法中正确的是（）A、电压表的示数变大，电流表的示数变小B、电流表和电压表的示数都不变C、电流表的示数变化范围为0.2A～0.6AD、电压表的示数变化范围为1V～6V23、如图所示，电路中的两只电压表的规格完全相同，均有两个量程（0～3V，0～15V）．闭合开关，两只电压表的指针偏转角度相同，则电阻R1与R2的比值为（）A、1：5B、5：1C、1：4D、4：124、开启啤酒瓶盖瞬间伴有“嘭”的一声，瓶口有一股“白烟”，下列说法正确是（）A、瓶B、瓶D、瓶口“白烟”是瓶口水蒸气液化形成的三、填空题（共6小题）25、如图所示：用滑轮组拉着一只木块P沿水平面以0.5m/s的速度匀速向右运动，此时弹簧测力计的读数为4N．若每只滑轮重1N，绳与滑轮间的摩擦不计，拉力F的大小为_________ N，该滑轮组的机械效率为_________ ，在2s内拉力F做的功为_________ J，有用功率大小为_________ W．26、小明用如图所示的电路来探究串联电路的电压关系．已知电源电压为6V，当开关S闭合后，发现两灯均不亮．他用电压表分别测a、c和a、b两点间的电压，发现两次电压表示数均为6V，由此判定灯_________ （选填“L1”或“L2”）开路，用电压表测b、c两点间的电压，示数为_________ V．27、在如图所示的电路中，电源电压不变，闭合开关后，电流表A1的示数为0.5A，电流表A2的示数为0.3A，则R1：R2= _________ ．28、给你一只标有“10Ω 0.3A”的定值电阻和一只标有“30Ω 0.6A”的滑动变阻器，在保证所有电路元件安全的前提下，若串连接入电路，则电路中允许通过的最大电流为_________ A，它们两端允许加的最大电压为_________ V．29、如图所示的电路中，R1、R2均为定值电阻，电源电压不变，闭合开关S1、S2，两电表均有示数；再断开开关S2，则电流表示数_________ ，电压表示数_________ ，电压表与电流表示数之比_________ ．（本题每空均选填“变大”“变小”或“不变”）30、如图所示的电路，电源电压保持不变．闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图线如图所示．根据图线的信息可知：_________ （甲/乙）是电压表V2示数变化的图象，电源电压为_________ V，电阻R1的阻值为_________ Ω．答案与评分标准一、解答题（共7小题）1、为了研究并联电池组的电压规律，需要测量三个电池并联之后的电压．请按照要求在如图中用笔画线代替导线连接实物电路，并在方框内画出对应的电路图．考点：探究串、并联电路中的电压规律实验；根据实物图画电路图；实物的电路连接；电压表的使用。

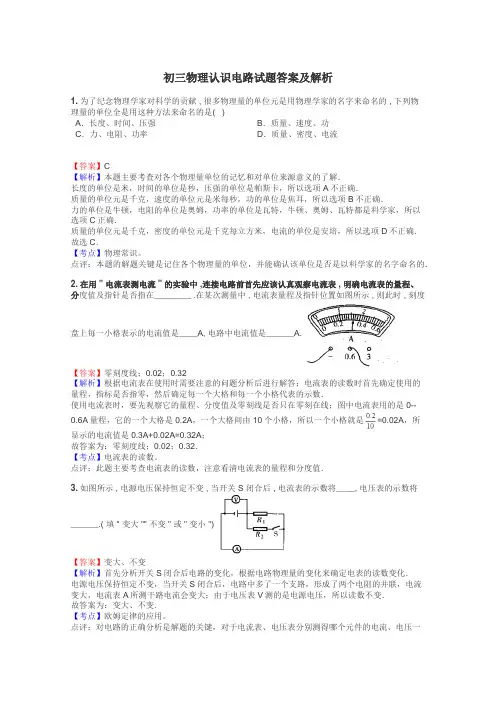

初三物理认识电路试题答案及解析1.为了纪念物理学家对科学的贡献 , 很多物理量的单位元是用物理学家的名字来命名的 , 下列物理量的单位全是用这种方法来命名的是( )A．长度、时间、压强B．质量、速度、功C．力、电阻、功率D．质量、密度、电流【答案】C【解析】本题主要考查对各个物理量单位的记忆和对单位来源意义的了解．长度的单位是米，时间的单位是秒，压强的单位是帕斯卡，所以选项A不正确．质量的单位元是千克，速度的单位元是米每秒，功的单位是焦耳，所以选项B不正确．力的单位是牛顿，电阻的单位是奥姆，功率的单位是瓦特，牛顿、奥姆、瓦特都是科学家，所以选项C正确．质量的单位元是千克，密度的单位元是千克每立方米，电流的单位是安培，所以选项D不正确．故选C．【考点】物理常识。
点评：本题的解题关键是记住各个物理量的单位，并能确认该单位是否是以科学家的名字命名的．2.在用 " 电流表测电流 " 的实验中 ,连接电路前首先应该认真观察电流表 , 明确电流表的量程、分度值及指针是否指在________ .在某次测量中 , 电流表量程及指针位置如图所示 , 则此时 , 刻度盘上每一小格表示的电流值是____A, 电路中电流值是______A.【答案】零刻度线；0.02；0.32【解析】根据电流表在使用时需要注意的问题分析后进行解答；电流表的读数时首先确定使用的量程，指标是否指零，然后确定每一个大格和每一个小格代表的示数．使用电流表时，要先观察它的量程、分度值及零刻线是否只在零刻在线；图中电流表用的是0--0.6A量程，它的一个大格是0.2A，一个大格间由10个小格，所以一个小格就是=0.02A，所显示的电流值是0.3A+0.02A=0.32A；故答案为：零刻度线；0.02；0.32．【考点】电流表的读数。
点评：此题主要考查电流表的读数，注意看清电流表的量程和分度值．3.如图所示 , 电源电压保持恒定不变 , 当开关 S 闭合后 , 电流表的示数将____, 电压表的示数将______.( 填 " 变大 "" 不变 " 或 " 变小 ")【答案】变大、不变【解析】首先分析开关S闭合后电路的变化，根据电路物理量的变化来确定电表的读数变化．电源电压保持恒定不变，当开关S闭合后，电路中多了一个支路，形成了两个电阻的并联，电流变大，电流表A所测干路电流会变大；由于电压表V测的是电源电压，所以读数不变．故答案为：变大、不变．【考点】欧姆定律的应用。
一、选择题1．如图所示，小阳同学做电学实验时误把电流表和电压表的位置接反了。
闭合开关，会出现的现象是（）A．电流表被烧坏B．小灯泡发光C．电流表无示数，电压表有示数D．电流表有示数，电压表无示数2．如图所示，电源电压不变，闭合开关S后，灯L1、L2都发光。
一段时间后，一灯突然熄灭，而两电表示数均不变，则原因是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路3．电脑正常工作时，中央处理器不断发热必须用风扇给予降温。
为了保证中央处理器不被烧坏，要求：中央处理器（即CPU）工作之前，带动风扇的电动机要先启动，中央处理器断电后，电动机仍能工作很长一段时间，来进行散热，同学们设计的四个电路图中符合要求的是（）A．B．C．D．4．当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变小的是（）A．B．C．D．5．如图所示，开关S闭合，两灯均正常发光，电流表A1的示数为09A，电流表A2的示数为0.5A，电压表的示数为9V。
下列判断不正确的是（）A．通过灯L1的电流为0.4AB．灯L1两端的电压为9VC．灯L2两端的电压为9VD．电源两端的电压为18V6．《中国诗词大会》比赛中用到了抢答器。
其原理是：任意位选手按下抢答键时显示屏亮灯(红灯或绿灯)，同时扬声器发出声音。
以下符合这一要求的电路是（）A．B．C．D．7．用毛皮摩擦过的橡胶棒去靠近甲和乙两个轻小物体，结果橡胶棒与甲互相排斥、跟乙相吸引，可以判定（）A．甲带正电，乙带负电B．甲带负电，乙带正电C．甲带负电，乙不带电或带正电D．甲带正电，乙不带电或带负电8．以下是某同学作出的一些估测数据，明显不符合事实的是（）A．一台普通家用冰箱工作时的电流约为1AB．人体的安全电压不高于36VC．一名普通中学生上一层楼需做的功大约为1500JD．初中物理实验中使用的一段铜导线电阻约为10Ω9．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L 1和L 2两端的电压之比为（ ）A ．4∶1B ．1∶4C ．1∶5D ．5∶110．下列物体一定带正电的是（ ） A ．与毛皮摩擦过的橡胶棒 B ．与玻璃棒摩擦过的丝绸C ．失去电子的塑料棒D ．与带负电的物体相吸引的轻小物体11．如图所示电路，要使灯泡1L 和2L 组成串联电路，应该（ ）A ．只闭合S 3B ．只闭合S 1C ．同时闭合S 1和S 2D ．同时闭合S 1和S 312．忽略温度对导体电阻的影响，关于金属导体的电阻，下列说法正确的是（ ） A ．加在导体两端电压越大，导体的电阻越大 B ．通过导体的电流越小，导体的电阻越小C ．两根相同的铜导线并联使用，可以使导线电阻变大D ．一段金属导体对折后长度变短、横截面积变大，所以电阻变小二、填空题13．如图所示是一种自动测定汽车油箱内油面高度的装置。
第Ⅰ卷（选择题，共30分）一、选择题（本题10小题．每小题3分，共30分；请将每题只有一个符合题意的选项填写在相应题后的括号内）1．关于生活中的一些电路连接，下列判断不正确的是（）A．节日的夜晚，装扮秦淮河畔小树的小彩灯是串联的B．道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C．一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，它们是并联的D．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的2．图3-1为路口交通指示灯的示意图。
指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。
据你对交通指示灯的了解可以推断（）A．红灯、黄灯、绿灯是串联的 B．红灯、黄灯、绿灯是并联的C．红灯与黄灯并联后再与绿灯串联 D．绿灯与黄灯并联后再与红灯串联3．如图3-2甲所示，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭. 在图乙的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是（）。
图3-2甲图3-2乙图3-1 图3-3 图3-4 图3-54．如图13-3所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为I A=、I B=、I C=，在表格中记录数据后，下一步应该做的是（）A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．换用电流表的另一量程，再测出一组电流值5．小华和几位同学在学校实验室探究并联电路中的电流关系时，连接了如图13-4所示的电路。
当开关S由断开到闭合时，关于两个电流表的示数变化情况，你认为正确的是（）A、A1的示数变大，A2的示数不变B、A1的示数变小，A2的示数变大C、A1的示数变大，A2的示数变小D、A1的示数不变，A2的示数变大6．如图3-5所示，开关S闭合时，可能发生的现象是（）A. L1被烧坏B. L1、L2均不发光C. 电池被烧坏D. L2被烧坏7．如图3-6所示，粗心的小强把电流表当作电压表接在了L1的两端。
