第十五章电流和电路

、用途：用来检验物体是否带电；从验电器张角的大小，
单位：库仑（C）简称库；
电荷的符号是Q，单位是库
原子中电荷分布图
电子
质子
原子核所带的正电荷与核外所有电子总共带的数量上相等，整个院子，原子对外不显带电的性质。

；如：金属、人体、大地、石墨、酸碱盐溶液；
，如：橡胶、玻璃、塑料、陶瓷、油、空气等；
当时把这些发明都申请专利的话，他可他却没有这么做，他是一个绝世天才他年一月五日晚间在纽约的一家小旅馆中因为心岁，一位被世界遗忘的伟人就这么默默地离开
半导体，具有单向导电性，即电流只能从它的一端流向另一端，不
4、开关：控制电路的通断；
三、电路的工作状态
、通路：处处连通的电路；
2、开路（断路）：某处断开的电路；
四、得到持续电流的条件：1、必须有电源，2、电路必须是通路。

五、电路图及元件符号：用符号表示电路连接的图叫电路图，常用的符号如下：
、电流有多条路径；2、各用电器互不影响，一条支路开路时，其它支路、干路中的开关控制整个电路；支路中的开关控制所在支路的用电器。

主要针
二、串并联电路的识别
判断串、并联电路：从电源的正极开始，沿电流方向走一圈，
串联电路电路图并联电路电流图
三、生活中电路
、串联电路：装饰店铺、居室、圣诞树的小彩灯，用电器和控制它的开关。

、并联电路：家庭中的电视、电冰箱等用电器之间，路灯，交通灯，教室的电
正出负进分支汇合开断无叉）
电流表的结构：三个接线柱、两个量程（0-3A分度值是0.1A,0-0.6A
0.02A）示数。

电流表的使用（先看量程度针柱
电源直接连闭路针停查短路
）先要三“看清”：看清。

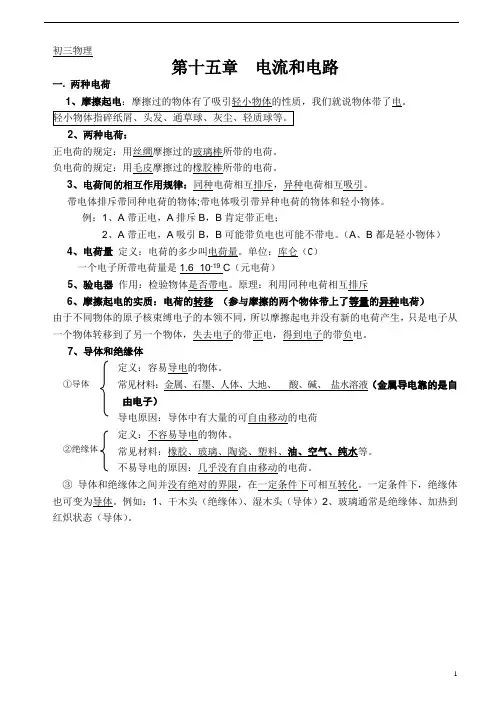

初三物理第十五章 电流和电路一. 两种电荷1、摩擦起电：摩擦过的物体有了吸引轻小物体的性质，我们就说物体带了电。

2、两种电荷：正电荷的规定：用丝绸摩擦过的玻璃棒所带的电荷。

负电荷的规定：用毛皮摩擦过的橡胶棒所带的电荷。

3、电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。

带电体排斥带同种电荷的物体;带电体吸引带异种电荷的物体和轻小物体。

例：1、A 带正电，A 排斥B ，B 肯定带正电；2、A 带正电，A 吸引B ，B 可能带负电也可能不带电。

（A 、B 都是轻小物体） 4、电荷量 定义：电荷的多少叫电荷量。

单位：库仑（C ） 一个电子所带电荷量是1.6×10-19 C （元电荷）5、验电器 作用：检验物体是否带电。

原理：利用同种电荷相互排斥6、摩擦起电的实质：电荷的转移 （参与摩擦的两个物体带上了等量的异种电荷） 由于不同物体的原子核束缚电子的本领不同，所以摩擦起电并没有新的电荷产生，只是电子从一个物体转移到了另一个物体，失去电子的带正电，得到电子的带负电。

7、导体和绝缘体定义：容易导电的物体。

常见材料：金属、石墨、人体、大地、 酸、碱、 盐水溶液（金属导电靠的是自由电子）导电原因：导体中有大量的可自由移动的电荷定义：不容易导电的物体。

常见材料：橡胶、玻璃、陶瓷、塑料、油、空气、纯水等。

不易导电的原因：几乎没有自由移动的电荷。

③ 导体和绝缘体之间并没有绝对的界限，在一定条件下可相互转化。

一定条件下，绝缘体也可变为导体。

例如：1、干木头（绝缘体）、湿木头（导体）2、玻璃通常是绝缘体、加热到红炽状态（导体）。

②绝缘体 ①导体【例题解析】1、物体有了轻小物体的性质，我们就说物体带了电，或者说带了电荷。

2、用的方法使物体带电叫摩擦起电。

3、通常把用丝绸摩擦过的玻璃棒带的电荷叫；把用毛皮摩擦过的橡胶棒带的电荷叫。

4、自然界只有种电荷，电荷相互排斥，电荷相互吸引。

5、的多少叫电荷量，简称电荷；电荷的单位，简称，符号为。

第十五章 电流和电路知识网络构建⎧⎪⎧⎪⎨⎪⎩⎪⎪⎪⎨⎧⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎨⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎩⎧⎧⎪⎪⎨⎪⎪⎩⎪⎨⎪⎧⎪⎪⎨⎪⎩⎪⎩⎩带电方法：摩擦起电两种电荷：正电荷、负电荷作用规律：同种电荷互相排斥，异种电荷相互吸引摩擦起电的实质：电子的转移电荷量电子带负电质子带正电原子核中子不带电检验物体带电的仪器--验电器原子结构常见导体导体导电的原因导体和绝缘体常见绝缘体绝缘体不易导电电荷的基本知识电流和电路的原因电电流流的概念33AmA μA 1A 10 mA 1mA=10 μA :,“”“”⎧⎪⎨⎧⎪⎪⎪⎪⎪⎪⎪⎨⎪⎪⎪⎪⎪⎪⎪=⎩⎧⎪⎧⎪⎪⎪+⎨⎪⎨⎪⎪⎪⎪⎩⎪⎪⎩⎩及方向得到持续电流的条件国际单位制基本单位：单位其他单位：换算:、工具电流表符号串联在被测电路中测量电流从接线柱流入从一接线柱流出正确使用电流表所测电流不能超过电流表的量程不能直接接到电源两极上组成分类：通路、开路（断路）、短路电路图定义串联电流特连接方式电路2X σ⎧⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎨⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎧⎪⎪⎪⎪⎧⎧⎪⎨⎪⎩⎨⎧⎪⎪⎪⎪⎪⎪⎨⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎩⎪⎩⎨⎪⎩⎩点定义并联电流特点○A第一讲 电荷、电流和电路知识能力解读（一）摩擦起电的定义和条件1．摩擦起电：用摩擦的方法使物体带电叫摩擦起电。

2．摩擦起电的条件：一是相互摩擦的物体由不同种物质构成；二是这两个物体要与外界绝缘。

（二）两种电荷1．正电荷：用丝绸摩擦过的玻璃棒带的电荷叫做正电荷。

常用符号“+”来表示。

质子和正离子所带的电荷为正电荷。

2．负电荷：用毛皮摩擦过的橡胶棒带的电荷叫做负电荷。

常用符号“-”来表示。

电子和负离子所带的电荷为负电荷。

3．电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引，如图所示。

（三）电荷量1．物体所带电荷的多少，称为电荷量。

符号：Q ，单位：库仑，单位符号：C 。

2．元电荷：把e =1.6×10-19 C 的电荷量叫做元电荷。

第1节：两种电荷知识点精析一、电荷1．物体带电：摩擦过的物体有吸引轻小物体的性质，我们就说物体带电。

带电物体（带电体）的基本性质：吸引轻小物体（轻小物体指：碎纸屑、头发、通草球、灰尘、轻质球等）。

2．使物体带电的方法①摩擦起电：用摩擦的方法使物体带电叫摩擦起电。

原因：不同物质原子核束缚电子的本领不同。

实质：电荷从一个物体转移到另一个物体使正负电荷分开；能的转化：机械能→电能。

②接触带电：物体和带电体接触后带了电。

如带电体与验电器金属球接触使之带电。

③感应带电：由于带电体的作用，使带电体附近的物体带电。

3．两种电荷：（1）正电荷：用丝绸摩擦过的玻璃棒所带的电；实质：物质中的原子失去了电子。

（2）负电荷：用毛皮摩擦过的橡胶棒所带的电；实质：物质中的原子得到了多余的电子。

4．电荷间的相互作用：同种电荷相互排斥，异种电荷相互吸引。

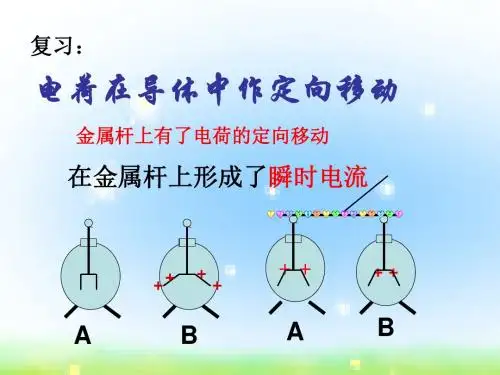

5．验电器：（1）构造：金属球、金属杆、金属箔。

如图所示。

（2）作用：检验物体是否带电和物体带电多少（带电多，金属箔张开角度大）。

（3）原理：同种电荷相互排斥。

6．电荷量：电荷的多少叫电荷量，简称电量；在国际单位制中，电量单位是库仑，简称为库，符号是C。

元电荷（e）：在各种带电微粒中，电子电量的大小是最小的，人们把最小电荷叫做元电荷；元电荷也是物理学的基本常数之一，常用符号e表示。

基本电荷e ＝1.6021892×10-19库仑，是一个电子或一个质子所带的电荷量，任何带电体所带电荷都是e的整数倍。

7．中和：放在一起的等量异种电荷完全抵消的现象。

扩展：①如果物体所带正、负电量不等，也会发生中和现象。

这时，带电量多的物体先用部分电荷和带电量少的物体中和，剩余的电荷可使两物体带同种电荷。

②中和不是意味着等量正负电荷被消灭，实际上电荷总量保持不变，只是等量的正负电荷使物体整体显不出电性。

二、导体和绝缘体1．导体：善于导电的物体。

常见材料：金属、石墨（铅笔芯）、人体、大地、酸碱盐溶液、含杂质的水。

第十五章 电流和电路§15.1 两种电荷1、摩擦起电（1）用摩擦的方法使物体带电，叫摩擦起电。

（2）带电物体具有吸引轻小物体的性质。

2、两种电荷（1）正电荷：被丝绸摩擦过的玻璃棒所带的电荷。

（2）负电荷：被毛皮摩擦过的橡胶棒所带的电荷。

3、电荷间相互作用：同种电荷相互排斥，异种电荷相互吸引。

4、验电器（1）作用：检验物体是否带电（不能检验物体所带电荷的种类） （2）构造：金属球、金属杆、绝缘垫、金属箔（2片） （3）工作原理：同种电荷相互排斥（4）使用方法：让物体与验电器的金属球接触，若两个金属箔张开，则说明带电，不张开则说明不带电。

5、电荷量（Q ）：物体带电荷的多少 单位：库仑；符号：C6、原子及其结构 质子→夸克原 子 核物质 → 分子 → 原子 中子→夸克（核外）电子物质结构示意图7、导体和绝缘体（1）导体：容易导电的物体（如：金属、石墨、人体、大地、食盐水溶液） （2）绝缘体：不容易导电的物体（如：橡胶、陶瓷、塑料、玻璃、油）（3）半导体：导电性能介于导体和绝缘体之间的物体（如：硅、锗、二极管、三极管） （4）超导体：超导现象：某些物质在温度很低时，电阻变成了0，这种现象叫做超导现象。

§15.2 电流和电路1、电流（1）定义：电荷的定向移动形成电流。

（2）方向：正电荷定向移动的方向规定为电流方向。

（与负电荷定向移动的方向相反） （正极 → 用电器 → 负极）2、等到持续电流的条件：（1）有电源； （2）电路要闭合。

电源：提供电能的装置（如：电池、蓄电池、发电机） 用电器：消耗电能的装置（如：灯泡、风扇、电铃、冰箱） 3、电路的构成 开关：控制电路的通断。

导线：将电源、用电器、开关连接起来。

4、一些常用元件及其符号5、画电路图的要求：（1）元件符号要正确；（2）整个电路图要呈长方形，有棱有角，导线要横平竖直； （3）元件位置分布要均匀，不要画在拐角处； （4）各元件位置要与实物图一一对应。

第十五章电流和电路第一节电荷1、带电体：带了电的物体。

具有吸引轻小物体的性质。

2、电荷（1）正电荷：摩擦过的玻璃棒所带的电荷；负电荷：摩擦过的橡胶棒所带的电荷。

（2）电荷间相互作用规律：同种电荷互相排斥，异种电荷互相吸引。

3、验电器（1）原理：同种电荷互相排斥。

（2）作用：检验物体是否带电（泊片不动，说明物体不带电；泊片张开，说明物体带电）；检验物体带电多少（泊片张开的角度越大，说明物体所带电荷越多）；检验物体带何种电荷（先让验电器带上已知电荷，待检验物体接触验电器金属球，若泊片张角变大，说明与验电器带同种电荷；若泊片张角变小或闭合，说明物体与验电器带异种电荷）。

（3）带电体接触验电器，验电器与物体带同种电荷。

第二节摩擦起电1、原子是由原子核和核外电子组成，原子核是由质子和中子组成；核外电子带负电荷，中子不带电，质子带正电荷。

2、原子在正常情况下不带电或对外不显电性，因为原子核所带正电荷和核外电子总共所带负电荷在数量上相等。

3、摩擦起电的原因：不同物质原子的原子核束缚核外电子的本领强弱不同，束缚能力较弱的原子核将失去电子，因缺少电子带正电荷，束缚能力较强的将得到电子，因有了多余的电子带负电荷。

摩擦起电的实质：电子的转移。

相互摩擦的两物体带等量的异种电荷。

4、电荷量：电荷的多少。

单位：库仑——库——C5、电子叫做元电荷，是最小的电荷。

e＝1.6×10-19C。

其它带电体所带电荷量是电子所带电荷量的整数倍。

第三节导体和绝缘体1、导体：善于导电的物体；之所以善于导电是因为导体内部有大量可自由移动的电荷；举例：金属（）、人体、大地、石墨、酸碱盐的水溶液（导电靠正负离子）、自来水等。

2、绝缘体：不善于导电的物体，之所以不善于导电是因为绝缘体内部几乎没有可自由移动的电荷。

举例：干木头、陶瓷、沥青、塑料、橡胶、玻璃、油、纯净水等。

注意：导体和绝缘体没有绝对的界限，在一定条件下，绝缘体可以变成导体。

譬如，玻璃在常温下是绝缘体，当用火烧至红炽状态时，玻璃是导体。

第十五章电流与电路第一节电荷摩擦起电1、电荷：带电体：物体有了吸引轻小物体的性质，我们就说是物体带了电（荷）。

这样的物体叫做带电体。

自然界只有两种电荷——被丝绸摩擦过的玻璃棒带的电荷是正电荷（＋）；被毛皮摩擦过的橡胶棒上带的电荷叫做负电荷（－）。

电荷间的相互作用：同种电荷互相排斥，异种电荷互相吸引。

带电体既能吸引不带电的轻小物体，又能吸引带异种电荷的带电体。

电荷：电荷的多少叫做电荷量，简称电荷，符号是Q。

电荷的单位是库仑（C）。

2、检验物体带电的方法：①使用验电器。

验电器的构造：金属球、金属杆、金属箔。

验电器的原理：同种电荷相互排斥。

从验电器张角的大小，可以判断所带电荷的多少。

但验电器不能检验带电体带的是正电荷还是负电荷。

②利用电荷间的相互作用。

③利用带电体能吸引轻小物体的性质。

3、使物体带电的方法：（1）摩擦起电：定义：用摩擦的方法使物体带电。

背景：宇宙是由物质组成的，物质是由分子组成的，分子是由原子组成的，原子是由位于中心的原子核和核外的电子组成的，原子核的质量比电子的大得多，几乎集中了原子的全部质量，原子核带正电，电子带负电，电子在原子核的吸引下，绕核高速运动。

原子核又是由质子和中子组成的，其中质子带正电，中子不带电。

在各种带电微粒中，电子电荷量的大小是最小的，人们把最小电荷叫做元电荷，通常用符号e表示。

任何带电体所带电荷都是e的整数倍。

6.25×1018个电子所带电荷等于1C。

在通常情况下，原子核所带的正电荷与核外所有电子总共带的负电荷在数量上相等，整个原子呈中性，也就是原子对外不显带电的性质。

原因：由于不同物质原子核束缚电子的本领不同。

两个物体相互摩擦时，原子核束缚电子的本领弱的物体，要失去电子，因缺少电子而带正电，原子核束缚电子的本领强的物体，要得到电子，因为有了多余电子而带等量的负电。

注意：①在摩擦起电的过程中只能转移带负电荷的电子；②摩擦起电的两个物体将带上等量异种电荷；③由同种物质组成的两物体摩擦不会起电；④摩擦起电并不是创造电荷，只是电荷从一个物体转移到另一个物体，使正负电荷分开，但电荷总量守恒。

第十五章电流和电路15.1电荷摩擦起电【知识图谱】正电荷（+）两种电荷负电荷（—）摩擦起电同种电荷互相排斥电荷间的作用异种电荷互相吸引验电器原理：同种电荷互相排斥【达标训练】一.填空题1.自然界中有两种电荷，人们把用绸子摩擦过的玻璃棒上带的电荷叫做___________；毛皮摩擦过的橡胶棒上带的电荷叫做_____________________。

2.将与羊毛衫摩擦过的气球靠近头发，会看到如图15.1-1所示的惊奇现象。

这是由于气球摩擦后_________，会________不带电的头发。

3.塑料尺是_____________("导体"或"绝缘体")，用带电的塑料尺接触验电器金属球时，俩金属箔片张开，这是因为同种电荷相互___________________________。

4.如图15.1-2所示的仪器叫___________。

用带电体接触它的金属球，就有一部分电荷转移到两金属箔片上，两箔片就张开，则两箔片上带的是____________（填“同种”或“异种”）电荷。

5.将一带电的有机玻璃棒靠近带正电的泡沫塑料小球时，相互作用情况如图15.1-3所示，由此可知：有机玻璃棒带_______电，这是因为_______电荷相互___________.6.摩擦起电并不是创造了电荷，只是________从一个物体___________到另一个物体，使____________分开.二.选择题1.验电器的金属箔片张开说明验电器（）A.不带电B.带正电C.带负电D.可能带正电.也可能带负电2.用与丝绸摩擦过的玻璃棒去靠近甲.乙两个轻小物体时，结果甲被排斥.乙被吸引。

由此，我们可以判定（）A.甲带正电，乙带负电B.甲带负电，乙带正电C.甲带负电，乙不带电或带正电D.甲带正电，乙不带电或带负电3.用绸子摩擦玻璃棒，玻璃棒带正电，这是由于（）A.摩擦起电创造了电荷B.绸子上的正电荷转移到了玻璃棒上C.绸子上的电子转移到玻璃棒上D.玻璃棒上的电子转移到绸子上4.绝缘丝吊着的两个轻质小球，静止后如图15.1-4所示。

第十五章电流和电路教材解读本章是初中电学知识的开篇，是后续电学部分的基础，对于学好电学具有举足轻重的作用，因此本章处于重要的基本地位。

其中电流的概念是学习其他电学概念和规律的基础，是本章的重要内容；本章的另一重点内容是串联和并联的知识，它是进一步学习所以电路知识的基础。

电流表是学生第一次接触到的电学串联仪器，学会测量电路中的电流是电学实验中学生必须具备的技能之一，所以电流表的使用和读数是本章的重点，然而电流表的面板刻度比普通刻度尺稍复杂，它有三个接线柱，两个量程，加上电流表的接入也增加了电路的复杂性，所以用电流表测串、并联电路的电流也成为本章的难点。

课标要求2.4.1观察摩擦起电现象，探究并了解同种电荷相互排斥，异种电荷相互吸引。

3.4.1 从能量转化的角度认识电源和用电器的作用。

3.4.2 知道电压、电流和电阻。

3.4.3会看、会画简单的电路图。

会连接简单的串联电路和并联电路。

说出生产、生活中采用简单串联或并联电路的实例。

了解串、并联电路电流和电压的特点。

3.4.4 会使用电流表和电压表。

课时支配建议第1节两种电荷1课时第2节电流和电路2课时第3节串联和并联1课时第4节电流的测量1课时第5节串、并联电路中电流的规律2课时第1节两种电荷教学目标1.知道摩擦起电的现象。

2.知道自然界中只存在两种电荷以及电荷间的相互作用。

3.知道电荷量的概念及其单位。

4.培养学生在观察实验现象的基础上，分析、概括实验现象得出结论的能力。

教学重点1.电荷间的相互作用2.知道电荷可以在导体中定向移动教学难点摩擦起电的原因教学过程教案A一、引入课题同学们在小学自然课的学习中已经了解了一些关于摩擦起电的知识。

摩擦起电的现象在日常生活中又是经常可以看到的，那么，带了电的物体具有哪些性质？头发为什么会随梳子飘起来？在这一节里，我们将继续进行学习和讨论。

二、新课讲授1．摩擦起电摩擦起电演示实验：（1）用毛皮摩擦橡胶棒，然后把棒靠近纸屑等轻小物体，观察现象。
