透射电子显微镜解析出材料结构与缺陷的微观形貌材料科学与工程领域中，了解材料的微观结构和缺陷是极为重要的。
透射电子显微镜（Transmission Electron Microscope，简称TEM）作为一种高分辨率的显微镜，被广泛应用于研究材料的微观结构和缺陷的形貌。
本文将对透射电子显微镜的原理以及其在解析材料结构和缺陷方面的应用进行探讨。
首先，我们来了解一下透射电子显微镜的原理。
TEM利用电子束的穿透性质，通过透射模式进行成像。
当电子束通过材料样品时，被材料中的原子核和电子云散射，形成折射、衍射和透射等效应。
其中，透射电子显微镜主要依靠透射电子的成像来解析材料的微观结构和缺陷。
在TEM中，电子束通过样品后，经过透射器（透镜）和投影透镜组件进行成像，最后由像差校正系统进行调整来提高成像质量。
透射电子显微镜的高分辨率使得它能够解析出材料的微观形貌，包括晶体结构、晶格缺陷和界面等。
透射电子显微镜在解析材料结构方面具有得天独厚的优势。
通过TEM的高分辨率成像，可以直接观察到材料的晶格结构。
晶体的晶体结构、晶胞参数、晶体方向和位错等重要的结构信息可以通过TEM成像来获得。
通过选取特定的衍射点和晶格平面，可以进一步通过电子衍射技术确定晶体结构。
透射电子衍射技术可以通过模式匹配和比对已知晶体结构的衍射图案来确定材料的晶体结构，为研究和设计材料提供了重要的依据。
此外，透射电子显微镜还可以帮助解析材料中的晶体缺陷。
晶格缺陷是材料中常见的现象，对材料的性能和行为产生显著影响。
通过透射电子显微镜观察，可以揭示出材料中的位错（dislocation）、嵌错（inclusion）、晶界（grain boundary）和尖晶石等各种缺陷。
位错是晶体中最常见的缺陷类型之一，它们对晶格的完整性和形貌起到了至关重要的作用。
透射电子显微镜可以通过成像和EDS（能谱分析）技术来定量和表征位错的类型和密度。
此外，透射电子显微镜还可以通过高分辨率透射电子显微镜（HRTEM）技术对材料的晶界和界面进行观察，揭示出材料微观结构中的复杂性。
透射电子显微镜法透射电子显微镜（Transmission Electron Microscope，简称TEM）是一种强大的工具，用于观察和研究各种材料的微观结构和组织。
本文将详细介绍透射电子显微镜法及其在科学研究和工业领域中的应用。
一、透射电子显微镜的原理与构成透射电子显微镜使用电子束而非光线，其原理基于电子的波粒二象性。
电子束通过针尖或者热丝发射出来，并通过电磁透镜系统进行聚焦。
经过样品之后的电子束被投射到荧光屏上，形成样品的投影图像。
透射电子显微镜主要由电子光源、透镜系统、样品台和检测系统等组成。
二、透射电子显微镜法的优势与应用透射电子显微镜法相对于光学显微镜和扫描电子显微镜具有以下优势：1. 高分辨率：透射电子显微镜可以实现亚纳米级的分辨率，使得研究者可以观察到更细微的结构和细节。
2. 高穿透性：透射电子显微镜可以穿透厚度达数百纳米的样品，揭示样品的内部结构和组成。
3. 高细节对比度：透射电子显微镜采用了染色技术，能够增加样品中相对的原子对比度，使得更多细节能够被观察到。
4. 全息电子显微镜：全息透射电子显微镜可以获得样品的三维信息，提供更全面的结构分析。
透射电子显微镜法广泛应用于材料科学、化学和生物学等领域。
以下是它的几个主要应用：1. 纳米材料研究：透射电子显微镜可以观察和分析纳米材料的形貌、晶体结构和缺陷等特征，对材料的性能研究具有重要意义。
2. 生物样品研究：透射电子显微镜可用于生物样品的观察和分析，例如观察细胞的内部结构和细节，研究生物分子的组装和功能等。
3. 界面和界面研究：透射电子显微镜可以揭示材料界面和界面的形貌、晶体结构以及化学成分等，对材料性能和反应机制的理解至关重要。
4. 材料缺陷和晶体缺陷研究：透射电子显微镜可以观察和分析材料和晶体的缺陷，例如位错、孪晶、晶格畸变等，从而提供改善材料性能的指导。
总结：透射电子显微镜法是一种重要的研究工具，它具有高分辨率、高穿透性、高细节对比度等优势。
使用透射电子显微镜解析材料的晶体结构引言：透射电子显微镜（Transmission Electron Microscope，简称TEM）是一种强大的工具，可以帮助科学家们深入研究材料的晶体结构。
通过TEM，我们可以观察到原子级别的细节，揭示材料内部的微观结构。
本文将探讨使用透射电子显微镜解析材料的晶体结构的原理、技术和应用。
一、透射电子显微镜的原理透射电子显微镜利用电子束通过材料的原理来观察样品的微观结构。
与光学显微镜不同，TEM使用的是电子束而不是光束，因此可以获得更高的分辨率。
电子束通过样品后，会与样品中的原子发生相互作用，产生散射。
通过收集和分析这些散射电子，我们可以推断出样品的晶体结构。
二、透射电子显微镜的技术1. 样品制备在使用TEM之前，首先需要制备高质量的样品。
样品通常是非常薄的薄片，通常在几十到几百纳米的范围内。
样品可以通过机械切割、离子蚀刻或电子束刻蚀等方法来制备。
制备过程需要非常小心，以避免样品的损坏或者形成不正确的结构。
2. 透射电子显微镜的操作在将样品放入透射电子显微镜之前，需要进行一系列的操作。
首先，样品需要被安装在一个细的网格上，以便电子束可以穿过样品。
然后，样品需要被放入真空室中，以避免电子束与空气分子的相互作用。
最后，调整透射电子显微镜的参数，如电子束的能量、聚焦和对比度等，以获得最佳的成像效果。
三、透射电子显微镜在材料研究中的应用1. 晶体结构分析透射电子显微镜可以帮助科学家们解析材料的晶体结构。
通过观察样品的衍射图案，我们可以确定晶体的晶格结构、晶面间距和晶体取向等信息。
这对于研究材料的物理性质和性能至关重要。
2. 缺陷和界面研究透射电子显微镜可以帮助我们研究材料中的缺陷和界面。
通过观察样品的高分辨率图像，我们可以发现晶体中的缺陷，如点缺陷、线缺陷和面缺陷等。
此外，我们还可以研究不同材料之间的界面，如晶界、颗粒界面和异质界面等。
3. 原位观察透射电子显微镜还可以进行原位观察，即在材料发生变化的过程中进行实时观察。

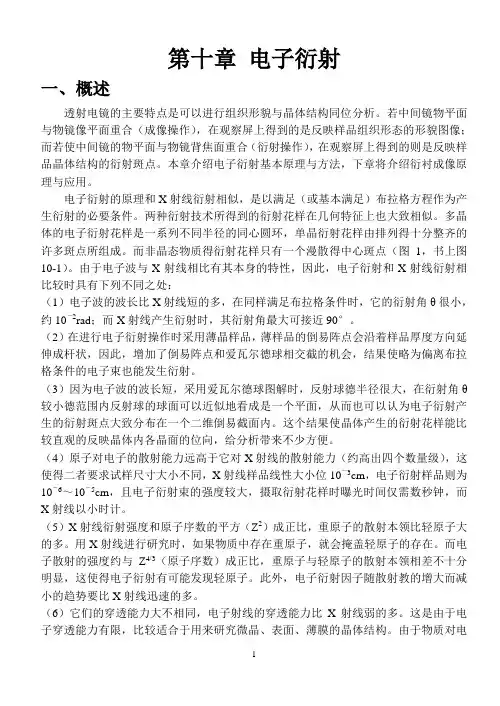

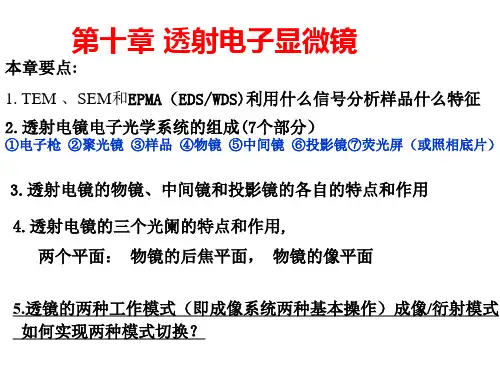

第十章电子衍射一、概述透射电镜的主要特点是可以进行组织形貌与晶体结构同位分析。
若中间镜物平面与物镜像平面重合（成像操作），在观察屏上得到的是反映样品组织形态的形貌图像；而若使中间镜的物平面与物镜背焦面重合（衍射操作），在观察屏上得到的则是反映样品晶体结构的衍射斑点。
本章介绍电子衍射基本原理与方法，下章将介绍衍衬成像原理与应用。
电子衍射的原理和X射线衍射相似，是以满足（或基本满足）布拉格方程作为产生衍射的必要条件。
两种衍射技术所得到的衍射花样在几何特征上也大致相似。
多晶体的电子衍射花样是一系列不同半径的同心圆环，单晶衍射花样由排列得十分整齐的许多斑点所组成。
而非晶态物质得衍射花样只有一个漫散得中心斑点（图1，书上图10-1）。
由于电子波与X射线相比有其本身的特性，因此，电子衍射和X射线衍射相比较时具有下列不同之处：（1）电子波的波长比X射线短的多，在同样满足布拉格条件时，它的衍射角θ很小，约10－2rad；而X射线产生衍射时，其衍射角最大可接近90°。
（2）在进行电子衍射操作时采用薄晶样品，薄样品的倒易阵点会沿着样品厚度方向延伸成杆状，因此，增加了倒易阵点和爱瓦尔德球相交截的机会，结果使略为偏离布拉格条件的电子束也能发生衍射。
（3）因为电子波的波长短，采用爱瓦尔德球图解时，反射球德半径很大，在衍射角θ较小德范围内反射球的球面可以近似地看成是一个平面，从而也可以认为电子衍射产生的衍射斑点大致分布在一个二维倒易截面内。
这个结果使晶体产生的衍射花样能比较直观的反映晶体内各晶面的位向，给分析带来不少方便。
（4）原子对电子的散射能力远高于它对X射线的散射能力（约高出四个数量级），这使得二者要求试样尺寸大小不同，X射线样品线性大小位10－3cm，电子衍射样品则为10－6～10－5cm，且电子衍射束的强度较大，摄取衍射花样时曝光时间仅需数秒钟，而X射线以小时计。
（5）X射线衍射强度和原子序数的平方（Z2）成正比，重原子的散射本领比轻原子大的多。
透射电子显微镜分析基础透射电子显微镜(Transmission Electron Microscope, TEM)是一种高分辨率显微镜，用于观察和研究材料的超微结构。
它通过透射电子束穿透材料并在接收器上形成像，使得材料的原子尺度细节能够被精确观察。
下面是关于透射电子显微镜分析的基础知识。
1.TEM的工作原理透射电子显微镜基于电子在物质中的相互作用来实现成像。
电子束从电子枪中产生并且通过一系列透镜系统聚焦形成细致的聚焦点，然后穿过待观察的样品。
透过样品的电子束会发生散射、吸收和透射，其中透射的电子会被接收器捕获并形成图像。
2.TEM的分辨率3.透射电子显微镜的成像方式TEM有两种主要的成像方式：亮场和暗场成像。
亮场成像是通过选择透射的电子束来形成图像，适用于展示样品内部的形貌和微结构。
而暗场成像是通过选择散射的电子束来形成图像，适用于观察特殊缺陷或异质性结构。
4.透射电子显微镜的样品制备为了在TEM中观察样品，样品必须具备一定的条件。
首先，样品必须是非透明的，通常是以薄片的形式。
其次，样品必须具备足够的稳定性，以避免在电子束照射过程中发生损坏。
最后，样品表面需要进行特定的处理，以避免电荷积累或散射。
5.TEM的应用透射电子显微镜在多个领域有着广泛的应用，包括材料科学、纳米科技、生命科学等。
它可以用于观察和分析晶体的结构、薄膜的成分、纳米颗粒的形状等。
此外，TEM还可以用于研究生物分子的结构和功能，例如蛋白质和DNA的高分辨率成像。
6.TEM的限制和挑战虽然透射电子显微镜提供了高分辨率的成像能力，但它仍然面临一些限制和挑战。
首先，样品制备对于薄片的制备和特殊标记的选择需要高度技术和经验的支持。
其次，电子束照射会导致样品的辐照损伤，因此图像的解释需要谨慎处理。
此外，TEM的设备本身非常昂贵，维护和操作也需要专业的技能。
总之，透射电子显微镜是一种重要的材料科学工具，它可以提供材料的超高分辨率成像，从而更好地理解材料的微观结构和性质。
透射电子显微镜原理
透射电子显微镜（Transmission Electron Microscope，TEM）
是利用电子束取代光束进行观察和研究物质微观结构的高分辨率显微镜。
透射电子显微镜的原理基于电子的波粒二象性。
电子具有很短的波长，远小于可见光的波长，因此可以获得更高的分辨率。
透射电子显微镜利用聚焦和成像系统将电子束聚焦到样品上，并通过样品传输的电子束进行观察。
首先，电子枪产生高能电子束，经过一系列的透镜系统，使电子束变得较为平行和聚焦。
然后，电子束直接照射在样品上。
样品是非晶态薄片或超薄金属晶片，电子束在样品中透射、发生散射或被吸收。
透射的电子被投射到一个投影和透镜系统中。
透射电子显微镜中的投影和透镜系统主要包括两个关键元素：物镜和目镜。
物镜具有较高的放大倍数，将透射的电子束转换为放大的显微图像。
目镜则进一步放大物镜所得到的显微图像，使其可以被人眼观察。
通过调整投影和透镜系统的电位差，可以控制电子束的聚焦、放大和成像效果。
同时，样品本身的性质也会影响到电子束的透射和散射行为，进而影响到显微图像的质量。
透射电子显微镜可以提供非常高的分辨率，在纳米尺度下观察和研究物质的微观结构。
它广泛应用于材料科学、生物学、纳
米技术等领域，在研究和开发新材料、探索生物分子结构以及研究纳米尺度现象方面发挥着重要作用。
