陶粒混凝土配合比

陶粒混凝土配合比
陶粒混凝土配合比是指在混凝土中添加一定比例的陶粒，
在保证混凝土强度、耐久性和工程需求的前提下，达到节
约水泥、减少碳排放、降低材料成本的目的。

陶粒混凝土
的配合比具体计算方法如下：
1. 确定混凝土所需的强度等级和工程要求。

2. 根据混凝土的用途和特性，确定陶粒的种类和粒径范围。

3. 确定混凝土中陶粒的用量，一般以混凝土总质量的一定
比例进行掺加。

4. 根据陶粒的吸水性和孔隙率等特性，调整混凝土配合比
中的水灰比和骨料用量。

5. 根据混凝土的施工条件和加工性能，对配合比进行优化调整，以确保混凝土浇筑性好、坍落度合适，并且能够满足工程要求。

需要注意的是，陶粒混凝土的配合比设计需要综合考虑多方面因素，包括陶粒的物理化学性质、骨料颗粒形状、水灰比、骨料比例、陶粒的吸水性和孔隙率等，以及混凝土的强度等级、施工条件和工程要求等。

因此，在进行配合比设计时，建议咨询混凝土技术专家或进行实验验证，确保配合比的科学合理性和工程可行性。

陶粒：顾名思义，就是陶质的颗粒。

陶粒的外观特征大部分呈圆形或椭圆形球体，但也有一些仿碎石陶粒不是圆形或椭圆形球体，而呈不规则碎石状。

一、陶粒技术要求项目技术要求项目技术要求松散密度/筒压强度/MPa 200-7000.2-5.01h 吸水率/%空隙率/%8-3013-40二、陶粒混凝土常用配合比混凝土强度等级水泥强度等级配合比(质量)水泥 : 砂 : 陶粒水灰比每立方米混凝土原材料用量/KG水泥砂陶粒有效水C10 C15 C20 C25 C20 C25 C30 32.532.532.532.542.542.542.51:3:31:2.4:2.41:2.33:2.331:2.03:2.031:2.52:2.521:2.26:2.261:2.09:2.090.670.550.490.450.560.500.47230280305330270300320690680680680670680670690680680670680680670155155150150150150150三、预应力陶粒混凝土配合比陶粒混凝土设计强度/MPa 水泥品种与强度等级/ MPa水泥用量/(kg/m3)水灰比配合比(质量)水泥:砂:陶粒试块抗压强度(28d)/MPa>30 硅酸盐水泥42.5400-500 0.37-0.421:1.36:1.24-1:1.84:1.48>30四、陶粒物理力学性能要求密度/(kg/m3)空隙率/% 孔隙率/% 1h吸水率/% 筒压强度/ MPa 堆积密实颗粒890 1500 2.61 41 42 10.9 10.8 >30.0 五、高强陶粒混凝土配合比混凝土设计强度等级水灰比每立方米混凝土材料用量/㎏减水剂品种与掺量%28d强度/ MPa 水泥砂陶粒水C50 C50 C50 0.280.280.28550550550630628628621634634193225减水30%179木0.15建1.0052.052.653.2。

精心整理

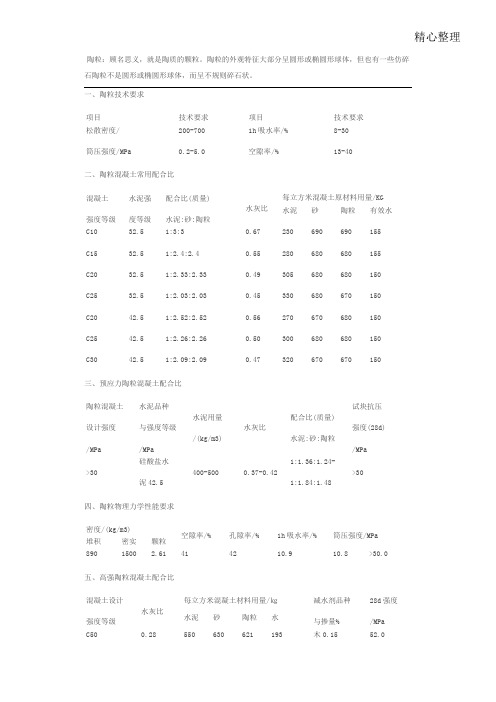

陶粒：顾名思义，就是陶质的颗粒。

陶粒的外观特征大部分呈圆形或椭圆形球体，但也有一些仿碎石陶粒不是圆形或椭圆形球体，而呈不规则碎石状。

一、陶粒技术要求 项目 技术要求 项目 技术要求 松散密度/ 筒压强度/MPa
200-700 0.2-5.0
1h 吸水率/% 空隙率/%
8-30 13-40
二、陶粒混凝土常用配合比 四、陶粒物理力学性能要求 密度/(kg/m3) 空隙率/% 孔隙率/% 1h 吸水率/% 筒压强度/MPa 堆积 密实 颗粒 890
1500
2.61 41
42
10.9
10.8
>30.0
五、高强陶粒混凝土配合比 混凝土设计
强度等级 水灰比
每立方米混凝土材料用量/㎏ 减水剂品种 与掺量% 28d 强度 /MPa 水泥 砂 陶粒 水 C50
0.28
550
630
621
193
木0.15
52.0
精心整理
C50 C50
0.28 0.28
550 550
628 628
634 634
225 减水30% 179
0 建1.00
52.6 53.2。

陶粒轻质混凝土配比
陶粒轻质混凝土是一种以陶粒（如陶砂、陶瓷等）为骨料替代传统骨料（如沙子、砾石等）的轻质混凝土。

陶粒轻质混凝土的配比通常由骨料比率、水灰比、水泥用量、添加剂等多个因素确定。

以下给出一种常见的陶粒轻质混凝土配比：
1. 骨料比率：
陶粒的用量通常控制在混凝土总重量的30%～60%之间，具体比例根据混凝土的强度和重量要求确定。

2. 水灰比：
根据混凝土的强度要求和流动性要求，可选择合适的水灰比。

通常水灰比控制在0.4～0.6之间。

3. 水泥用量：
根据混凝土的强度和材料特性，确定合适的水泥用量。

一般来说，陶粒轻质混凝土的水泥用量较传统混凝土低一些。

4. 添加剂：
可适当添加一些特定功能的添加剂，如减水剂、增强剂等，以提高混凝土的性能。

需要根据具体情况和要求来确定配比，建议在实际工程中进行试验和调整，以获得最佳的配比。

配合比一
1、配置混凝土强度等级LC20,密度不大于1600kg/m3，坍落度要求
（100+-20）mm
2、水泥采用42.5Mpa等级普通硅酸盐水泥
3、粉煤灰采用符合标准规范的I、H级粉煤灰
4、陶粒采用粘土陶粒，最大粒径不宜超过20mm最好16mm以下, 密度
等级为600,堆积密度范围在510~600 kg/m3之间
表1确定的LC20陶粒混凝土配合比
注：轻骨料混凝土密度大概为1637 kg/m
表2按0.18 m 3进行配置所需材料用量
注：水用量可以根据现场搅拌情况在 3 kg内适当增减
配合比二
1、配置混凝土强度等级LC25,密度不大于1500kg/m3，坍落度要求(100+-20)mm
2、水泥采用42.5Mpa等级普通硅酸盐水泥
3、粉煤灰采用符合标准规范的I、H级粉煤灰
4、陶粒采用粘土陶粒，最大粒径不宜超过20mm最好16mm以下，密度等级为700,堆积密度范围在610~700 kg/m3之间
表1确定的LC25陶粒混凝土配合比
注：轻骨料混凝土密度大概为1505 kg/m
表2按0.18 m 3进行配置所需材料用量
注：水用量可以根据现场搅拌情况在 5 kg内适当增减
欢迎您的下载，
资料仅供参考!
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。

陶粒：顾名思义，就是陶质的颗粒。

陶粒的外观特征大部分呈圆形或椭圆形球体，但也有一些仿碎石陶粒不是圆形或椭圆形球体，而呈不规则碎石状。

一、陶粒技术要求项目技术要求项目技术要求松散密度/ 筒压强度/MPa 200-7000.2-5.01h 吸水率/%空隙率/%8-3013-40二、陶粒混凝土常用配合比混凝土强度等级水泥强度等级配合比(质量)水泥 : 砂 : 陶粒水灰比每立方米混凝土原材料用量/KG水泥砂陶粒有效水C10 C15 C20 C25 C20 C25 C30 32.532.532.532.542.542.542.51:3:31:2.4:2.41:2.33:2.331:2.03:2.031:2.52:2.521:2.26:2.261:2.09:2.090.670.550.490.450.560.500.47230280305330270300320690680680680670680670690680680670680680670155155150150150150150三、预应力陶粒混凝土配合比陶粒混凝土设计强度/MPa 水泥品种与强度等级/ MPa水泥用量/(kg/m3)水灰比配合比(质量)水泥:砂:陶粒试块抗压强度(28d)/MPa>30 硅酸盐水泥42.5400-500 0.37-0.421:1.36:1.24-1:1.84:1.48>30四、陶粒物理力学性能要求密度/(kg/m3)空隙率/% 孔隙率/% 1h吸水率/% 筒压强度/ MPa 堆积密实颗粒890 1500 2.61 41 42 10.9 10.8 >30.0 五、高强陶粒混凝土配合比混凝土设计强度等级水灰比每立方米混凝土材料用量/㎏减水剂品种与掺量%28d强度/ MPa 水泥砂陶粒水C50 C50 C50 0.280.280.28550550550630628628621634634193225减水30%179木0.15建1.0052.052.653.2[此文档可自行编辑修改，如有侵权请告知删除，感谢您的支持，我们会努力把内容做得更好]最新可编辑word文档。
