陶粒砼配比
- 格式:doc
- 大小:29.50 KB
- 文档页数:1
陶粒砼配比文件管理序列号:[K8UY-K9IO69-O6M243-OL889-F88688]陶粒:顾名思义,就是陶质的颗粒。
陶粒的外观特征大部分呈圆形或椭圆形球体,但也有一些仿碎石陶粒不是圆形或椭圆形球体,而呈不规则碎石状。
一、陶粒技术要求 项?目 技术要求 项?目技术要求 松散密度/? 筒压强度/MPa 200-700 0.2-5.01h 吸水率/% 空隙率/%8-30 13-40二、陶粒混凝土常用配合比 混凝土? 强度等级 水泥强? 度等级 配合比(质量) 水泥 : 砂 : 陶粒 水灰比 每立方米混凝土原材料用量/KG 水泥 砂 陶粒 有效水 C10 C15 C20 C25 C20 C25 C3032.5 32.5 32.5 32.5 42.5 42.5 42.51:3:31:2.4:2.4 1:2.33:2.33 1:2.03:2.03 1:2.52:2.52 1:2.26:2.26 1:2.09:2.090.67 0.55 0.49 0.45 0.56 0.50 0.47230 280 305 330 270 300 320690 680 680 680 670 680 670690 680 680 670 680 680 670155 155 150 150 150 150 150三、预应力陶粒混凝土配合比 陶粒混凝土? 设计强度? /MPa 水泥品种? 与强度等级? / MPa 水泥用量?/(kg/m3) 水灰比配合比(质量) 水泥:砂:陶粒试块抗压? 强度(28d) /MPa >30硅酸盐水?泥42.5400-5000.37-0.421:1.36:1.24- 1:1.84:1.48>30 四、陶粒物理力学性能要求 密度/(kg/m3) 空隙率/% 孔隙率/% 1h 吸水率/% 筒压强度/ MPa堆积 密实 颗粒890 1500 2.61 41 42 10.9 10.8 >30.0 五、高强陶粒混凝土配合比混凝土设计? 强度等级 水灰比 每立方米混凝土材料用量/㎏ 减水剂品种? 与掺量% 28d 强度? / MPa 水泥 砂 陶粒 水 C50 C50 0.28 0.28 550 550 630 628 621 634 193 225 木0.15 0 52.0 52.6C500.28550628634减水30%建1.0053.2179。
1、配置混凝土强度等级LC20,密度不大于1600kg/m3,坍落度要
求(100+-20)mm
2、水泥采用42.5Mpa等级普通硅酸盐水泥
3、粉煤灰采用符合标准规范的Ⅰ、Ⅱ级粉煤灰
4、陶粒采用粘土陶粒,最大粒径不宜超过20mm,最好16mm以
下,密度等级为600,堆积密度范围在510~600 kg/m3之间
表1 确定的LC20陶粒混凝土配合比
注:轻骨料混凝土密度大概为1637 kg/m3
表2 按0.18 m 3进行配置所需材料用量
注:水用量可以根据现场搅拌情况在3 kg内适当增减
1、配置混凝土强度等级LC25,密度不大于1500kg/m3,坍落度要求(100+-20)mm
2、水泥采用42.5Mpa等级普通硅酸盐水泥
3、粉煤灰采用符合标准规范的Ⅰ、Ⅱ级粉煤灰
4、陶粒采用粘土陶粒,最大粒径不宜超过20mm,最好16mm以下,密度等级为700,堆积密度范围在610~700 kg/m3之间
表1 确定的LC25陶粒混凝土配合比
注:轻骨料混凝土密度大概为1505 kg/m3
表2 按0.18 m 3进行配置所需材料用量
注:水用量可以根据现场搅拌情况在5 kg内适当增减。
陶粒:顾名思义,就是陶质的颗粒。
陶粒的外观特征大部分呈圆形或椭圆形球体,但也有一些仿碎石陶粒不是圆形或椭圆形球体,而呈不规则碎石状。
一、陶粒技术要求项目技术要求项目技术要求松散密度/筒压强度/MPa 200-7000.2-5.01h 吸水率/%空隙率/%8-3013-40二、陶粒混凝土常用配合比混凝土强度等级水泥强度等级配合比(质量)水泥: 砂: 陶粒水灰比每立方米混凝土原材料用量/KG水泥砂陶粒有效水C10 C15 C20 C25 C20 C25 C30 32.532.532.532.542.542.542.51:3:31:2.4:2.41:2.33:2.331:2.03:2.031:2.52:2.521:2.26:2.261:2.09:2.090.670.550.490.450.560.500.47230280305330270300320690680680680670680670690680680670680680670155155150150150150150三、预应力陶粒混凝土配合比陶粒混凝土设计强度/MPa 水泥品种与强度等级/ MPa水泥用量/(kg/m3)水灰比配合比(质量)水泥:砂:陶粒试块抗压强度(28d)/MPa>30 硅酸盐水泥42.5400-500 0.37-0.421:1.36:1.24-1:1.84:1.48>30四、陶粒物理力学性能要求密度/(kg/m3)空隙率/% 孔隙率/% 1h吸水率/% 筒压强度/ MPa 堆积密实颗粒890 1500 2.61 41 42 10.9 10.8 >30.0 五、高强陶粒混凝土配合比混凝土设计强度等级水灰比每立方米混凝土材料用量/㎏减水剂品种与掺量%28d强度/ MPa 水泥砂陶粒水C50 C50 C50 0.280.280.28550550550630628628621634634193225减水30%179木0.15建1.0052.052.653.2。
配合比一
1、配置混凝土强度等级LC20,密度不大于1600kg/m3,坍落度要求
(100+-20)mm
2、水泥采用42.5Mpa等级普通硅酸盐水泥
3、粉煤灰采用符合标准规范的I、H级粉煤灰
4、陶粒采用粘土陶粒,最大粒径不宜超过20mm最好16mm以下, 密度
等级为600,堆积密度范围在510~600 kg/m3之间
表1确定的LC20陶粒混凝土配合比
注:轻骨料混凝土密度大概为1637 kg/m
表2按0.18 m 3进行配置所需材料用量
注:水用量可以根据现场搅拌情况在 3 kg内适当增减
配合比二
1、配置混凝土强度等级LC25,密度不大于1500kg/m3,坍落度要求(100+-20)mm
2、水泥采用42.5Mpa等级普通硅酸盐水泥
3、粉煤灰采用符合标准规范的I、H级粉煤灰
4、陶粒采用粘土陶粒,最大粒径不宜超过20mm最好16mm以下,密度等级为700,堆积密度范围在610~700 kg/m3之间
表1确定的LC25陶粒混凝土配合比
注:轻骨料混凝土密度大概为1505 kg/m
表2按0.18 m 3进行配置所需材料用量
注:水用量可以根据现场搅拌情况在 5 kg内适当增减
欢迎您的下载,
资料仅供参考!
致力为企业和个人提供合同协议,策划案计划书,学习资料等等
打造全网一站式需求。
陶粒混凝土配合比 Document serial number【KK89K-LLS98YT-SS8CB-SSUT-SST108】陶粒:顾名思义,就是陶质的颗粒。
陶粒的外观特征大部分呈圆形或椭圆形球体,但也有一些仿碎石陶粒不是圆形或椭圆形球体,而呈不规则碎石状。
一、陶粒技术要求项目技术要求项目技术要求松散密度/ 筒压强度/MPa 200-7000.2-5.01h吸水率/%空隙率/%8-3013-40二、陶粒混凝土常用配合比混凝土强度等级水泥强度等级配合比(质量)水泥:砂:陶粒水灰比每立方米混凝土原材料用量/KG水泥砂陶粒有效水C10 C15 C20 C25 C20 C25 C3032.532.532.532.542.542.542.51:3:31:2.4:2.41:2.33:2.331:2.03:2.031:2.52:2.521:2.26:2.261:2.09:2.090.670.550.490.450.560.500.47230280305330270300320690680680680670680670690680680670680680670155155150150150150150三、预应力陶粒混凝土配合比陶粒混凝土设计强度/MPa 水泥品种与强度等级/MPa水泥用量/(kg/m3)水灰比配合比(质量)水泥:砂:陶粒试块抗压强度(28d)/MPa>30硅酸盐水泥42.5400-5000.37-0.421:1.36:1.24-1:1.84:1.48>30四、陶粒物理力学性能要求密度/(kg/m3)空隙率/%孔隙率/%1h吸水率/%筒压强度/MPa堆积密实颗粒8901500 2.61414210.910.8>30.0五、高强陶粒混凝土配合比混凝土设计强度等级水灰比每立方米混凝土材料用量/㎏减水剂品种与掺量%28d强度/MPa 水泥砂陶粒水C50 C50 0.280.28550550630628621634193225木0.1552.052.6C500.28550628634减水30%建1.0053.2179。
陶粒混凝土的配比
陶粒混凝土是一种新型的轻质高强材料,广泛应用于建筑领域。
它的配比需要综合考虑材料的性质、施工工艺等方面的因素,下面我
们来详细介绍陶粒混凝土的配比方法。
首先,我们需要确定混凝土所需的原材料及其配合比例。
陶粒混
凝土的主要原材料包括水泥、砂、石子和陶粒,其中的配合比例可以
按照以下的比例进行:
水泥:砂:石子:陶粒=1:1.5:3:1
其次,我们需要考虑混凝土的强度需求。
陶粒混凝土主要有普通
强度、高强度和特种混凝土三种类型,因此其混合配比也略有不同。
如果需要生产普通强度的陶粒混凝土,则其水泥配比可以控制在
300~400kg/m³之间;如果需要生产高强度的陶粒混凝土,则其水泥配
比应该增加到450~500kg/m³以上;如果需要生产特种混凝土,其水泥
配比可以在500~700kg/m³之间。
另外,我们还需要考虑陶粒的粒径和用量。
根据实际需要,选择
适合的陶粒粒径进行配比。
同时,陶粒的用量也需要根据实际情况进
行调整。
一般而言,陶粒的用量可以占到石子的总量的10%~50%左右。
最后,我们需要注意混凝土的施工工艺。
为了保证混凝土的均匀
性和稳定性,需要严格按照搅拌时间、水灰比等参数进行控制。
同时,
在混凝土的浇筑、压实和养护等方面也需要注意一些细节问题,以确保混凝土的施工质量。
总之,陶粒混凝土的配比需要综合考虑各个方面的因素,才能确保混凝土的强度、稳定性和质量。
因此,在实际生产和应用过程中,需要注重配比的正确性和施工工艺的规范性。

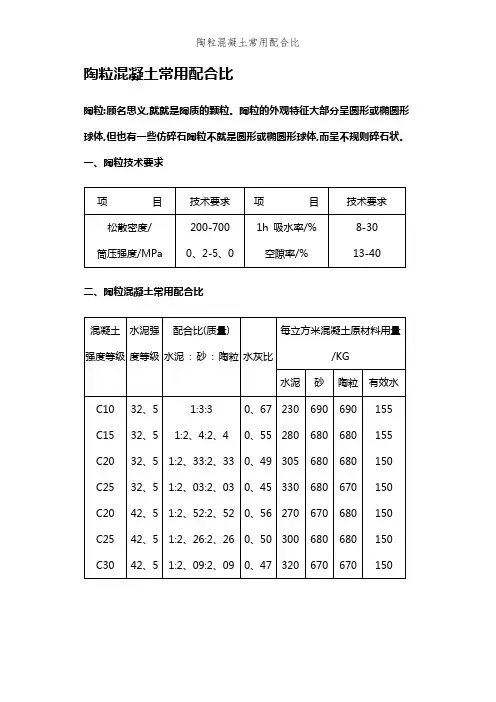

陶粒:顾名思义,就是陶质的颗粒。
陶粒的外观特征大部分呈圆形或椭圆形球体,但也有一些仿碎石陶粒不是圆形或椭圆形球体,而呈不规则碎石状。
一、陶粒技术要求
项目技术要求项目技术要求
松散密度/ 筒压强度/MPa 200-700 吸水率/%
空隙率/%
8-30
13-40
二、陶粒混凝土常用配合比
混凝土强度等级水泥
强
度等级
配合比(质量)
水泥: 砂: 陶
粒
水灰比
每立方米混凝土原材料用量
/KG
水泥砂陶粒有效水
C10 C15 C20 C25 C20 C25 C301:3:3
1::
1::
1::
1::
1::
1::
230
280
305
330
270
300
320
690
680
680
680
670
680
670
690
680
680
670
680
680
670
155
155
150
150
150
150
150
三、预应力陶粒混凝土配合比
陶粒混凝土
设计强度
/MPa 水泥品种
与强度等
级
/ MPa
水泥用量
/(kg/m3)
水灰比
配合比(质量)
水泥:砂:陶粒
试块抗压
强度(28d)
/MPa
>30硅酸盐水
泥
400-500
1::
>30
四、陶粒物理力学性能要求
密度/(kg/m3)
空隙率/%孔隙率/%1h吸水率/%筒压强度/ MPa 堆积密实颗粒
89015004142>
五、高强陶粒混凝土配合比
混凝土设
计
强度等级水灰比
每立方米混凝土材料用量/㎏减水剂品
种
与掺量%
28d强
度
/ MPa 水泥砂陶粒水
C50 C50 C50550
550
550
630
628
628
621
634
634
193
225
减水30%
179
木
建。
