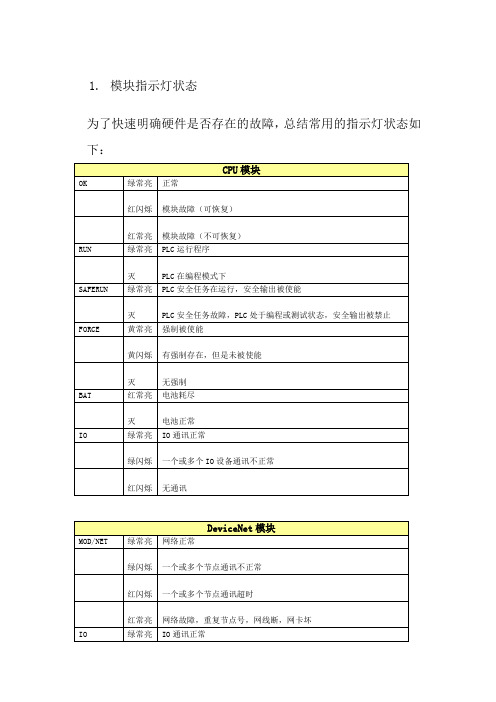

AB-PLC模块指示灯及显示含义

ABPLC常见故障的排除方法1734DB4E模块第三个输出点亮红灯说明回路中检测到短路。

AB PLC程序一般不容易丢失，所以故障一般表现为通讯故障和模块故障。

AB的PLC硬件的性能比较稳定，所以PLC的故障很少，常见一般有以下几种：1、模拟输入量显示为某一值，不会发生变化，一种情况为开机前出现，遇到这种情况首先看模拟输入模块红灯是否亮起，若亮起则关掉电源对调模块检查模块是否烧坏，若坏了更换之，如果没坏或灯没亮即为数据传输故障或扫描故障，遇到这种情况一般对PLC重新上电即可恢复。

另一种为运行中出现，这种情况一般为CPU模块及模拟模块故障，有时重新上电也能恢复，若不能恢复则可能是CPU模块坏了。

2、操作命令没有执行下去，即操作不起作用，这种情况一般有二种可能，一种是该操作应该具备的条件没有满足，所以操作不动。

另一种为程序处于自身封闭循环即死循环或扫描时间溢出等造成输出禁止，或者是通讯故障，遇到这种情况可先停止该系统再重新启动，或对该系统进行断电再打到自动并启动即能恢复，若不能恢复则对PLC 进行重上电操作一般也能恢复。

3、PLC的所有输出都没有，即所有应该有输出的点所对应的模块上的指示灯都没亮。

这种故障只有一种可能即在输出模块提供的24伏电源没有了，一种情况是给输出模块提供电源的中间继电器吸合的条件没有具备，另一种情况就是中间继电器线圈烧毁或者触点接触不良。

4、信号迟迟不能收到，导致某控制单元无法操作。

这种情况属于通讯故障或数据传送故障，一般把该信号产生的步骤再重做一遍即可恢复。

5、PLC的所有输入、输出模块绿灯都不亮。

遇到这种情况首先看电源模块的输入有没有220V交流电，没有就检查电源的供给变压器的好坏，如果有则为电源模块坏了。

6、在运行过程中，在线设备忽然不动了，即PLC忽然“死机”，遇到这种情况首先看PLC的状态，若是所有模块上的灯都没亮，那么极有可能是PLC的电源模块坏了；若用手指按CPU时所有模块上的灯又亮了，那么断电把CPU拔下再插上一般情况下故障即可排除。

ABPLC常见故障的排除⽅法在对罗克韦尔公司A-B的plc控制器的长期维护中，总结了⼀些A-B的PLC控制器的知识，及其常见故障的在实际⽣产中⼀些⽐较实⽤并且有效的排除⽅法。

罗克韦尔公司A-B的PLC的硬件系列有PLC5、ControlLogix、SLC500、MicroLogix等；常⽤的通讯软件有RSLinx等；监控界⾯软件Intouch、RSView32等；编程软件RSLogix5、RSLogix500、RSLogix5000。

现针对我⼚所⽤A-B的PLC控制器及常见故障的排除⽅法作⼀些简单的介绍。

ControllogixSLC 500 系列 PLC （中型控制系统）RSLinx软件是RSLogix软件的1个副本，在RSLogix上进⾏CPU通讯时，必须先运⾏RSLinx　Lite，它是⽤于通信⽤的接⼝软件。

SLC500的模块⼀般为1746－×××，CPU为1747，它定址⽅式就是槽位的选择，电源模块⼀般为1746－P1、P2、P3、P4其中只有P3为24伏直流其余均为220伏交流输⼊。

PLC5其CPU为1785－L20、L30……，最⼤可连接四个远程I/O通道，最多可连接3两个远程I/O节点（物理设备数），电源模块为1771－P7。

PLC5的寻址⽅式有2槽寻址、1槽寻址、1/2槽寻址。

2槽寻址即每1个物理上的2槽I/O组对应输⼊/输出映像表中的1个字（16位）。

1槽寻址即1个物理槽位对应输⼊/输出映像表中的1个字（16位）。

1/2槽寻址即1个物理槽位对应输⼊/输出映像表中的2个字（32位）。

2种类型的CPU都有钥匙开关，可在RUN、PROG、REM之间切换，RUN为运⾏，PROG为编程，REM介于⼆者之间可以⽤软件定义为RUN或PROG，若从RUN转到REM则是RUN，若从PROG转到REM则是PROG。

SLC500其CPU上的灯有RUN、FLT、BATT、DH+、FORCE、RS232，在亮起时分别代表正常、故障、电池不⾜、DH+通讯正常、强制输出、串⼝通讯。

站内PLC模块指示灯状态识别家已经对系统中使用的PLC模块有深刻地了解，此处只介绍模板正常运行时的状态，将各个模块的哪些指示灯应该亮给大家罗列出来，在以后的检查中，通过观察模块的指示灯也能判断出模块是否存在故障。

主备CPU模块：Ready和Run绿灯常亮；主CHS模块：Ready、Com Act、Primary绿灯常亮；（由该模块判定目前哪个机架为主机架）备CHS模块：Ready、Com Act绿灯常亮；Standby为黄灯常亮；主CRP模块：Ready、Com Act绿灯常亮；备CRP模块：Ready、绿灯常亮，Com Act绿灯闪烁；NOE模块：Ready、Run、Link、100MB、Fduplex绿灯常亮，TxAct、RxAct绿灯闪烁；CRA模块：Ready、Com Act绿灯常亮；如果出现Error A或B红灯亮，则说明有网络中断存在；电源模块：Pwr Ok绿灯常亮；AO模块：Active、4个通道指示灯绿灯常亮，如果F红灯常亮，则说明目前有通道没有使用，如果通道红灯亮，则表示这个通道没有使用或没有电流/电压信号输出；F 红灯和通道红灯亮并不表示该模块存在故障；AI模块：Active绿灯常亮，如果F红灯常亮，则说明目前有通道没有使用，如果通道红灯亮，则表示这个通道没有使用或没有电流/电压信号输入；F红灯和通道红灯亮并不表示该模块存在故障；注意，该模块的指示灯状态和它的配置也有关系，如果配置的该模块的通道输入信号为0-20MA，则通道虽然没有电流信号输入，也不会显示F红灯，因为没有输入就等同于0MA信号输入；DI模块：Active绿灯常亮，回路闭合，即有信号输入的通道指示灯亮；DO模块：Active绿灯常亮，有24VDC命令输出的通道指示灯亮；EHC模块：Active绿灯常亮，如果F红灯常亮，有脉冲信号输入的通道指示灯亮/闪烁。

F红灯常亮表示有通道没有信号输入，并不表示故障。

问：ＰＭ　３０００　状态指示灯所代表的意思是什么？　答：如下图所示为ＰＭ３０００的指示灯，　各自所代表的意思如下表所示：　问：Ｌｏｇｉｘ５５５５处理器状态指示灯代表的意思是什么？　答：指示灯代表的意思如下表所示　状态灯　状态灯现象　指示灯说明　灭　处理器打到编程位置没有运行　ＲＵＮ　常绿　处理器运行　灭　在处理器里没有配置Ｉ／Ｏ模块　常绿　配置了Ｉ／Ｏ模块，且与实际相符合　Ｉ／Ｏ　绿色闪烁　配置了Ｉ／Ｏ模块，与实际不相符合　灭　ＲＳ２３２串口没有联接通讯　ＲＳ２３２　绿色闪烁　ＲＳ２３２串口通讯正常　灭　处理器电池有电，正常　ＢＡＴ　常红　处理器电池没电，更换电池　常绿　处理器正常，固件升级完毕　红色闪烁　处理器正常，固件需要升级　ＯＫ　常红　处理器存储器跟固件的版本不兼容，处理器不能运作，联系供应商　问：１７５６－ＣＮＢ或－ＣＮＢＲ状态指示灯及状态显示器显示内容代表的意思是什么？　答：可以结合下面的两个表说明　其一、ＯＫ灯和状态显示器指示说明表　状态灯　状态显示器　原因　处理方法　灭　无显示　电源或者内部故障造成的模块没有通讯　１、　检查电源　２、　检查接线　３、　确认模块是否牢牢的插在机架上　４、　更换模块　Ｍｓｇ　ｓｃｒｏｌｌｓ　模块的节点地址设置不正确（００或者９９）　重新设置节点地址（０１～９８）　ＢＰＡ＃　ＥＲＲ　模块监测到不通的槽号，由于背板上严重的干扰造成　更换机架或者模块　ＢＰＲＸ　ＥＲＲ　太多的循环冗余码校验错误出现　更换模块　ＢＰＩＣ　ＥＲＲ　模块里的硬件故障　更换模块　ＣＮＩＣ　ＥＲＲ　模块里的硬件故障　更换模块　常红　ＤＵＰＬ　ＮＯＤＥ　网络上有重复节点　重新设置模块节点，使其在网络上唯一　ＢＡＣＫ　ＥＲＲ　不能读背板的ＥＥＰＲＯＭ或者机架号／槽号地址不正确　更换机架　ＳＴＯＰ　冗余网络中，在冗余机架上使用了非冗余的ＣＮＢ模块　将非冗余的ＣＮＢ模块换成冗余模块　常红　ＷＡＩＴ　ＲＭ　ＣＮＢＲ模块等待冗余模块完成上电　正常　ＢＯＯＴ　模块固件问题　升级固件　ＲＯＭ　ＵＰＤＴ　正在升级　正常　红色闪烁　ＳＮＧＬ　ＫＰＲ！　模块联接到唯一Ｋｅｅｐｅｒ的Ｃｎｅｔ网上　升级ＣＮＢ模块，重新规划网络　ＯＫ　正常操作　正常　ＩＮＩＴ　模块正在初始化　正常　ＢＷ　＞ＭＡＸ　模块接受到太多的网络堵塞，连接超时；网络带宽超限　正常　如果经常发生类似情况，再增加一个ＣＮＢ模块分担堵塞　ＣＭＰＴ　冗余的从ＣＮＢ模块与主模块兼容　正常　ＤＳＮＰ　冗余的从ＣＮＢ模块缺少主模块而失效　检查主模块的类型和版本　ＰｗＤＳ　主模块没有通过验证的从模块与之冗余　检查ＣＮＢ模块的类型和版本　ＰｗＱｇ　主模块正在验证从模块　ＰｗＱｓ　主模块已经验证从模块　冗余系统的状态，正常　ＰｗＮＳ　主模块没有从模块与之冗余　检查冗余机架相对应的槽上的模块　Ｑｆｎｇ　从模块正在验证　ＱＳ　从模块验证完毕　冗余系统的状态，正常　常绿　ＳＷ　ＥＲＲ　节点地址在上电后发生改变　正常，（建议更换为原来的节点地址或者更换模块，因为可能有潜在的硬件问题）　ＣＮＦＧ　ＥＲＲ　控制网（Ｃｎｅｔ）设置错误　重新检查设置　绿色闪烁　ＮＥＴ　ＥＲＲ　网络接线问题或者在网络上没有其他激活的节点　重新检查接线并确认在网上有另外的节点激活着（在线）　其二、通道状态指示灯指示说明表　Ａ通道和Ｂ通道　原因　处理方法　灭　没有电源　上电　常红　模块故障　关电后再上电或者重新复位模块；仍然如此，联系供应商　红绿交替　自检　正常　红灭交替　错误的节点配置　检查网络节点和其他Ｃｎｅｔ配置参数　Ａ通道或Ｂ通道　原因　处理方法　灭　通道被禁止　如果需要配置网络为冗余结构　常绿　正常操作　正常　绿色闪烁　１、　暂时故障　２、　节点没有配置在线　１、　正常，模块可自恢复　２、　设置的节点没有超过网络配置时候的最大的节点地址　红色闪烁　１、　传输介质故障　２、　没有其他节点在线　１、　检查传输介质，断线、接头松动、缺少终端电阻等等　２、　增加其他节点在线　红绿交替闪烁　不正确的网络配置　重新断电上电或者复位模块；故障依然存在，请联系供应商　问：１７５６－ＤＮＢ状态灯及显示窗口显示代码所代表的意思是什么？　答：可以详见如下两个表　其一、状态灯　状态灯　状态灯现象　指示说明　灭　１、　设备没有在线，没有完成网络ＭＯＤ／ＮＥＴ　重复节点测试　２、　设备可能没有上电　常绿　设备工作在正常状态，已经建立了网络连接，设备都在线　绿色闪烁　设备工作在正常状态，已经完成了网络重复节点测试，还没有建立网络连接；配置丢失或者不完整或者不正确　红色闪烁　可恢复故障或者网络上有一个或一个以上的连接超时，可能是设备（ＰＭ３０００或者１７９４－ＡＤＮ）没有上电　常红　设备发生不可恢复故障，可能需要更换模块；设备监测到一个错误（重复的ＭＡＣ地址或者总线故障）致使其失去网络通讯功能，检查通讯线是否有短路的地方　Ｉ／Ｏ　灭　扫描器没有在线，检查网络通讯电源　常绿　扫描器处于运行状态，输出点处于受控状态，输入点处于有效状态　绿色闪烁　扫描器处于空闲状态，没有运行，输出点不受控制，输入点处于有效状态　ＯＫ　灭　模块没有工作电源；给机架上电，并确保模块牢靠的插在机架槽里　常绿　设备工作正常，从处理器到ＤＮＢ模块至少又一个连接　绿色闪烁　设备处于待机状态，工作正常，但是没有处理器控制它；确认在处理器里已经正确的配置了该模块　常红　１、　设备正上电自检　２、　发生不可恢复故障，修理或者更换模块　其二、ＤＮＢ上有显示窗口，这里将会显示一些代码，提供给用户一些模块的信息。

A B P L C系统模块接线状态说明标准化工作室编码[XX968T-XX89628-XJ668-XT689N]1、A I专题正负极必须正确，否则没有信号。

正极对正极，负极对负极。

1756-IF16下图为差动输入状态：上图为单端输入，正负极接错，上位机没有数，首先看24V电源是否正常，即802PX某个保险端子是否推入，保险是否损坏，然后看+级与—级是否接反（反接一下是否有数），拆下机柜内线用信号发生器发信号（看是否是PLC 机柜问题）。

最后到现场拆下线，机柜内部线也拆下来，现场短接，用万用表在机柜端测电阻（校线看是否线用错了）2、AO专题AB的PLC板卡接线方式。

1756-OF4模拟量输出模块3、DI专题1756-IB32模块1、OK指示灯2、I/O指示灯此模块为数字量输入模块，其特性如下图：看PLC模块显示是否有输入，查看24v电源是否送上。

然后用短接线发假信号，查看PX端子排上相应端子的保险端子是否正常。

4、DO专题24V电源直接进入DO输出板子的公共端，如果DO输出亮灯，但是在输出点没有24v就要量DO板子的公共24v进线是否有电。

查看板子上部灯是否亮，亮说明有输出，在一次端子用万用表测电压应该为24V。

如果没有，查看PX端子排电源端子是否正常。

1756-OB321756-OW16I1756-OW16I数字量输出模块左边为24V接入，右侧为输出，如果左侧24V没供电，右侧即使指示灯亮了，也不会有输出。

5、RTD模块1756-IR6I铂电阻模块6、计数器模块1756-HSC高速脉冲记数模块1756-MVI56MCMMODBUS通讯模块1756-ENBT以太网模板。

AB PLC常见故障的排除方法罗克韦尔公司A-B的PLC的硬件系列有PLC5、ControlLogix、SLC500、MicroLogix等;常用的通讯软件有RSLinx等;监控界面软件Intouch、RSView32等;编程软件RSLogix5、RSLogix500、RSLogix5000。

现针对我厂所用A-B的控制器及常见故障的排除方法作一些简单的介绍。

昭通卷烟厂所用A-B的PLC有两种类型，一种是PLC5，另一种是SLC500。

两者的电源模块都是不占槽位的，而区别是PLC5的CPU模块不占槽位，SLC500的CPU是占槽位的，且前者体积大后者体积小。

PLC5的编程软件是RSLogix5，而SLC500用的是RSLogix500。

他们所用的编程软件是和微软公司联合开发的，其功能和特点包括：1、有自由格式的梯形图编辑器，它使用户在编写程序时只专心于程序逻辑的对错而不用注意语法的对错;2、具有校验器，用户可用其创建错误清单，从而可以在方便的时候进行修改;3、具有拖放式编辑功能，可以在子程序之间快速移动梯级或一个程序中梯级与梯级间快速移动指令;4、有查询和替换功能，能快速改变特定的地址或符号的值;5、程序的操作界面的所有文件目录都可通过鼠标点击进入;6、有数据监控功能，可同时显示独立的数据元素以观察它们之间的相互作用;7、有柱状图功能，可用它来监视数据等。

RSLinx软件是RSLogix软件的一个副本，在RSLogix上进行CPU通讯时，必须先运行RSLinx Lite，它是用于通信用的接口软件。

SLC500的模块一般为1746-×××，CPU为1747，它定址方式就是槽位的选择，电源模块一般为1746-P1、P2、P3、P4其中只有P3为24伏直流其余均为220伏交流输入。

PLC5其CPU为1785-L20、L30……，最大可连接4个远程I/O通道，最多可连接32个远程I/O节点(物理设备数)，为1771-P7。
