1、集线器与交换机的管理交换机与集线器的管理是网络管理的重要组成部分;网络管理员往往通过交换机或集线器的LED指示灯来判断网络运行情况;110/100Mbps端口的指示灯亮并呈桔黄色,说明连接速率为100Mbps；如果是绿色,说明连接速率是10Mbps；如果指示灯不亮,说明相应的端口未接通；指示灯闪烁表明有数据通信;2Full Duplex端口的LED指示灯亮,则说明处于全双工工作状态模式；LED指示灯不亮则说明处于半双工工作状态模式;3网络利用率指示灯,用来反应网络的利用率,即网络的拥挤状况;网络利用率一般不大于35%,如果超过35%说明该网络十分拥挤,传输速率会急速下降;此外,交换机和集线器的端口数量应保留10%左右的冗余,以确保在增加少量计算机时不必重新购置设备,或者因某个端口损坏时仍能继续正常运行和使用;级联端口和普通端口的区别是由它们自身的工作原理所决定的;一般情况下,级联端口优先于普通端口,而且在速率、工效等方面比普通端口要高一些;端口上最常见的LED 灯是绿色的,有的还有黄色或其他颜色的;首先要明白,不同颜色的LED 灯,每个厂商的定义其功能可能是不同的;而绿色LED 灯是最常见的,它表示什么含义呢绿色LED 灯不亮,肯定是有问题的,这是最直观也是正确的判断;但是绿色LED 灯亮了,是否就说明没有问题了呢不论网卡还是交换机HUB端口都有收发两个功能;绿色LED 灯亮表示有信号进来,但是并不表示可以正常的发送信号;也就是说不能仅通过一端绿色的LED 灯就判断收发是正常的;那末要判断收发正常就要看两端的绿色LED 灯;通常交换机HUB和PC 都不在一起,一个在办公室,另一个在机房,所以迅速地检查两端的LED 灯有时并不方便;特别是对那些没有良好的布线标识的情况下,在机房的交换机上寻找对应的端口有时并不是一个简单的事;至于黄色的LED 灯,有的厂商的定义是表示发送信号,有的表示是双工或半双工的工作方式;所以对黄色LED 灯的判断取决于用户对网卡或交换机HUB的了解;如果在没有了解网卡和交换机的黄色LED灯的含义时,不要就此作出判断;否则可能会在错误的方向上浪费很多时间;而统计的数据表明,交换机端口和网卡的工作方式全双工和半双工不匹配的情况占了故障的相当大的部分;综上所述,只是简单地看一下网卡或交换机上的绿色或黄色LED 灯就对电缆,网卡或交换机端口作出判断是不可取的;否则,出于简单的现象而而得出了错误的判断,会使故障诊断进入歧途而浪费大量的时间;此外,还有一些问题,例如串绕Split Pair的电缆,网卡或交换机的电平低更是不可以从LED灯得出任何的结论,但是这些故障却会导致站点出现间歇性的或速度很慢等故障2、交换机指示灯说明交换机的前面板有几个指示灯,用于监控系统的活动和性能;这些指示灯称之为发光二极管LED;前面板上的指示灯包括：·系统指示灯·远程电源供应指示灯·端口模式指示灯·端口状态指示灯1：系统指示灯显示系统是否已经接通电源并且正常工作;指示灯颜色系统状态关闭系统未加电绿色系统运行正常琥珀色系统加电但运行不正常2：远程电源供应rps指示灯指示灯显示交换机是否有远程电源供电;RPS指示灯表明了交换机的RPS状态;指示灯颜色 RPS状态关闭 RPS关闭或未安装持续绿色 RPS已连接并可用闪烁绿色 RPS正在支持堆叠stack中的另一台交换机持续琥珀色 RPS已连接但动作不正常闪烁琥珀色交换机内部电源出现故障,正在使用RPS：端口指示灯这个算是重点了考试要考端口模式指示灯显示模式按钮的当前状态;各种模式用于决定如何对端口状态LED 进行解释;如果要选择或修改端口模式,连续的按压Mode按钮直到Mode LED 指示在所需的模式;端口状态LED能代表多种含义,取决于Mode LED 的当前值Mode 按钮有三种状态：·STAT状态,states·UTL 利用率,Utilization·FDUP全双工,full duplex如果交换机的状态灯为闪烁的橙色,一般表明在某一个端口;模块或者交换机有硬件故障;如果端口或者模块状态不正常,状态灯也为闪烁的橙色;4：端口状态指示灯模式LED 端口模式描述STAT 端口状态显示端口状态这个是缺省模式VTIL 交换机利用率显示目前该端口倍交换机使用的带宽DUPLX 端口双工模式可用是全双工或半双工SPEED 端口速度端口运行速度要选择或者改变端口模式,可用通过按压Mode按钮直至所需要的模式被选中;模式LED 颜色描述STAT端口状态关闭关闭无链路持续绿色链路正常运行闪烁绿色发送或者接收数据绿色／琥珀色交替是链路错误持续琥珀色是非转发状态.是阻塞状态.UTIL交换机利用率绿色当间的背板利用率琥珀色最大的背板利用率绿色和琥珀色交换机当前的带宽使用率达到了总带宽的50％或者更高随着带宽使用绿色的下降部分LED变为琥珀色Duplx 关闭半双工端口双工模式绿色全双工SPEED端口速度关闭端口运行在10mbit/s绿色100mbit/s上面这个图主要考的还是STAT状态我用红色标记的表明目前可能考的有朋友遇到过最后部分在交换机POST部分阶段检查端口LED在电源连接好之后交换机会启动一系列称为加电自检测的测试用于检测交换机是否工作正常系统指示灯会显示POST成功与否;如果交换机已经加电,系统指示灯是灭的说明POST正在进行如果灯为绿色说明POST成功恭喜你如果为琥珀色说明POST 失败哈哈POST是个致命的错误post都失败了交换机还工作个P阿端口状态指示灯也会在post过程中有所变化在交换机发现网络拓扑结构并搜索环路时端口状态指示灯回变为琥珀色并持续30秒如果端口状态指示灯变为绿色说明交换机的一个端口已经和目标成功连接目标比如是一台计算机如果端口指示灯不亮说明交换机确定没有连接到端口的设备3、cisco 交换机指示灯system LED指示灯用于显示系统加电情况;当该指示灯熄灭时,表示系统未加电；当该指示灯呈绿色时,表示电源正常,系统正常运行；当该指示灯呈琥珀色时,表示系统虽然加电,但电源有问题,系统无法正常工作;在不同模式下,不同颜色的LED指示灯的含义有所不同;借助LED指示灯,即可判断该端口的连接状态,并可进行相应的处理;端口模式LED颜色含义status端口状态灭未连接,或连接设备未打开电源或链路故障绿色端口正常连接闪烁绿色端口正在发送或接受数据琥珀色与绿色交换连接失败;错误帧影响连通性,在该连接监视到过多的碰撞冲突、CRC校验错误、队列错误;琥珀色端口被spanning tree protocolstp阻塞,不能转发数据;当端口被重新设置时,端口LED 将保持琥珀色30s以上,stp将检查交换机以防止拓扑环发生;闪烁琥珀色端口被stp阻塞,正在发送或接受包util利用绿色背板利用率在合理范围内琥珀色最后24小时的背板利用率达到最高值duplx双工模式灭端口运行于半双工模式绿端口运行于全双工模式speed连接速率10/100和10/100/1000端口灭10Mpbs绿色100Mpbs闪烁绿色1000MpbsGBIC端口灭端口未运行,未连接或连接设备未打开电源闪烁绿色1000Mbps。

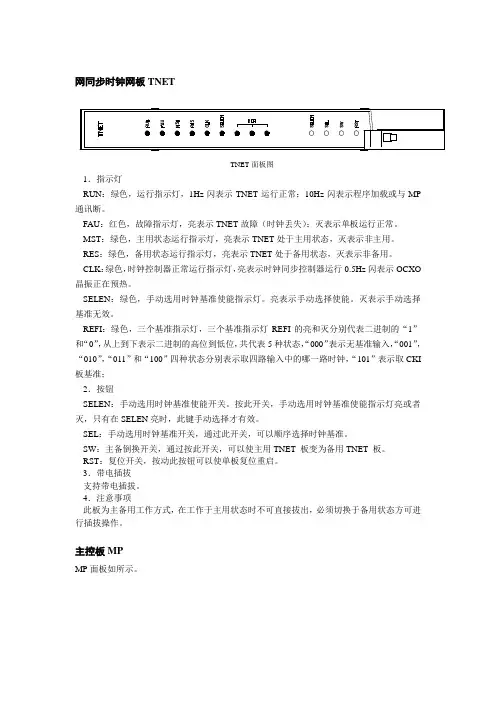

RUN：绿色，运行指示灯，1Hz闪表示TNET运行正常；10Hz闪表示程序加载或与MP 通讯断。

FAU：红色，故障指示灯，亮表示TNET故障（时钟丢失）；灭表示单板运行正常。

MST：绿色，主用状态运行指示灯，亮表示TNET处于主用状态，灭表示非主用。

RES：绿色，备用状态运行指示灯，亮表示TNET处于备用状态，灭表示非备用。

CLK：绿色，时钟控制器正常运行指示灯，亮表示时钟同步控制器运行0.5Hz闪表示OCXO 晶振正在预热。

SELEN：绿色，手动选用时钟基准使能指示灯。

亮表示手动选择使能。

灭表示手动选择基准无效。

REFI：绿色，三个基准指示灯，三个基准指示灯REFI的亮和灭分别代表二进制的“1”和“0”，从上到下表示二进制的高位到低位，共代表5种状态，“000”表示无基准输入，“001”，“010”，“011”和“100”四种状态分别表示取四路输入中的哪一路时钟，“101”表示取CKI 板基准；2．按钮SELEN：手动选用时钟基准使能开关。

按此开关，手动选用时钟基准使能指示灯亮或者灭，只有在SELEN亮时，此键手动选择才有效。

SEL：手动选用时钟基准开关，通过此开关，可以顺序选择时钟基准。

SW：主备倒换开关，通过按此开关，可以使主用TNET 板变为备用TNET 板。

RST：复位开关，按动此按钮可以使单板复位重启。

3．带电插拔支持带电插拔。

4．注意事项此板为主备用工作方式，在工作于主用状态时不可直接拔出，必须切换于备用状态方可进行插拔操作。

主控板MPMP面板如所示。

COMM面板如下图DT2：绿色，第2路DT运行状态指示灯，灭表示单板数据未配制；亮表示第2路DT无信号接收；2Hz闪表示第2路DT有信号接收（其它）；1Hz~3Hz闪表示表示第2路DT有信号接收（随路）。

DT3：绿色，第3路DT运行状态指示灯，灭表示单板数据未配制；亮表示第3路DT无信号接收；2Hz闪表示第3路DT有信号接收（其它）；1Hz~3Hz闪表示表示第3路DT有信号接收（随路）。

Abstract发电厂通信设备巡视手册(第一版)目录目录 (I)一、载波机 (1)1.1 西门子 POWERLINK (1)1.2 许继ESB 900 (7)1.3 许继ESB 900E (12)1.4 宏图高科ZDD-2000DⅡ ....................................................................................... 错误!未定义书签。

二、通信电源 .............................................................................................................. 错误!未定义书签。

2.1 艾默生PS48300/1800 (16)2.2 台山TKD4850 ....................................................................................................... 错误!未定义书签。

2.3 中凌高科ZBD48300/30T ..................................................................................... 错误!未定义书签。

2.4 中凌高科ZBD48400/50 ....................................................................................... 错误!未定义书签。

2.5 施威特克SWICHTEC ............................................................................................. 错误!未定义书签。

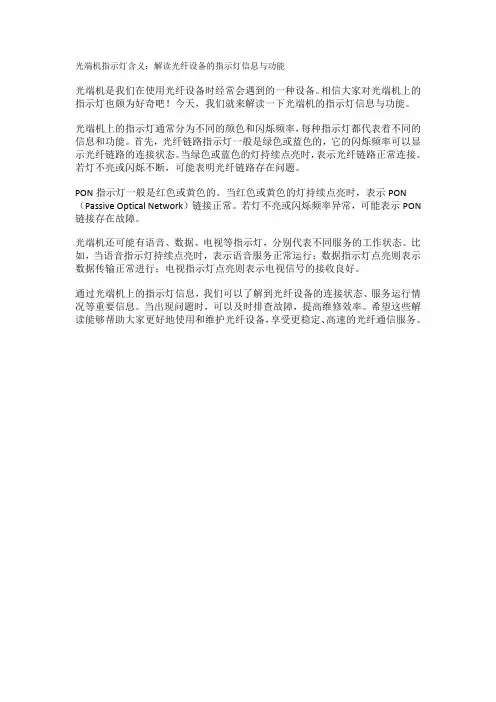

光端机指示灯含义：解读光纤设备的指示灯信息与功能
光端机是我们在使用光纤设备时经常会遇到的一种设备。

相信大家对光端机上的指示灯也颇为好奇吧！今天，我们就来解读一下光端机的指示灯信息与功能。

光端机上的指示灯通常分为不同的颜色和闪烁频率，每种指示灯都代表着不同的信息和功能。

首先，光纤链路指示灯一般是绿色或蓝色的，它的闪烁频率可以显示光纤链路的连接状态。

当绿色或蓝色的灯持续点亮时，表示光纤链路正常连接。

若灯不亮或闪烁不断，可能表明光纤链路存在问题。

PON指示灯一般是红色或黄色的。

当红色或黄色的灯持续点亮时，表示PON （Passive Optical Network）链接正常。

若灯不亮或闪烁频率异常，可能表示PON 链接存在故障。

光端机还可能有语音、数据、电视等指示灯，分别代表不同服务的工作状态。

比如，当语音指示灯持续点亮时，表示语音服务正常运行；数据指示灯点亮则表示数据传输正常进行；电视指示灯点亮则表示电视信号的接收良好。

通过光端机上的指示灯信息，我们可以了解到光纤设备的连接状态、服务运行情况等重要信息。

当出现问题时，可以及时排查故障，提高维修效率。

希望这些解读能够帮助大家更好地使用和维护光纤设备，享受更稳定、高速的光纤通信服务。

OptiX OSN设备及单板上的指示灯和含义一.机柜指示灯说明OptiX OSN设备的机柜指示灯。

指示灯名称指示灯说明电源正常指示灯（Power，绿色）亮，设备电源接通灭，设备电源没有接通紧急告警指示灯（Critical，红色）亮，设备发生紧急告警灭，设备无紧急告警主要告警指示灯（Major，橙色）亮，设备发生主要告警灭，设备无主要告警一般告警指示灯（Minor，黄色）亮，设备发生次要告警灭，设备无次要告警二.单板告警指示灯说明各种单板告警指示灯及其含义。

1.单板硬件状态灯（STAT）说明状态描述指示灯说明亮（绿色）单板工作正常状态描述指示灯说明亮（红色）单板硬件故障灭单板没有电源输入2.业务激活状态灯（ACT）说明状态描述指示灯说明亮（绿色）业务处于激活状态，单板正在工作。

灭业务处于非激活状态。

3.单板软件状态灯（PROG）说明状态描述指示灯说明亮（绿色）FLASH中单板软件或FPGA存储加载正常，或者单板软件初始化正常。

100毫秒亮100毫秒灭（绿色）正在向FLASH中加载单板软件或向FPGA中加载FPGA软件。

300毫秒亮300毫秒灭（绿色）单板软件正在初始化，正处在BIOS引导阶段。

亮（红色）FLASH中单板软件或FPGA丢失，加载单板软件不成功，初始单板软件化不成功。

灭没有电源输入。

4.业务告警指示灯（SRV）说明状态描述指示灯说明亮（绿色）业务工作正常，没有任何业务告警产生。

亮（红色）业务有紧急或主要告警。

亮（黄色）业务有次要和远端告警。

灭没有配置业务且没有告警，或没有电源输入。

5.同步时钟状态灯（SYNC）说明状态描述指示灯说明亮（绿色）时钟工作在自由振荡方式，且没有设置系统时钟优先级表（系统时钟优先级表默认只有内部源）。

时钟工作在跟踪模式，并且正在跟踪优先级表中除内部源以外的其他时钟源。

亮（红色）已经设置了系统时钟优先级表，但是除内部源外，表中的其他时钟源都已经丢失，时钟工作在保持模式或者由振荡模式。

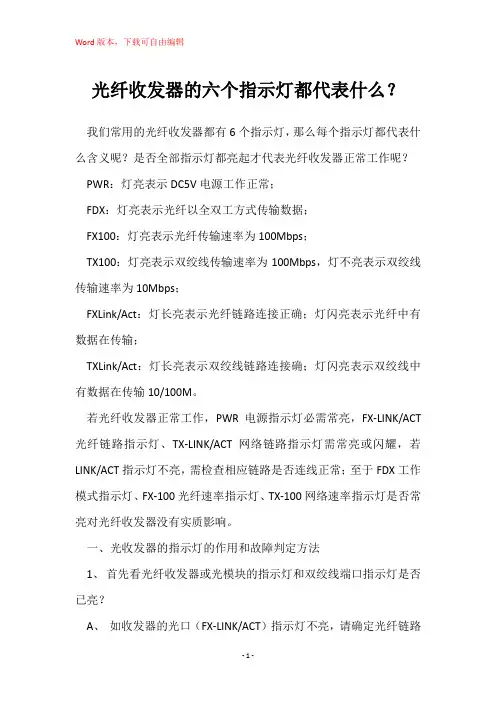

光纤收发器的六个指示灯都代表什么？我们常用的光纤收发器都有6个指示灯，那么每个指示灯都代表什么含义呢？是否全部指示灯都亮起才代表光纤收发器正常工作呢？PWR：灯亮表示DC5V电源工作正常；FDX：灯亮表示光纤以全双工方式传输数据；FX100：灯亮表示光纤传输速率为100Mbps；TX100：灯亮表示双绞线传输速率为100Mbps，灯不亮表示双绞线传输速率为10Mbps；FXLink/Act：灯长亮表示光纤链路连接正确；灯闪亮表示光纤中有数据在传输；TXLink/Act：灯长亮表示双绞线链路连接确；灯闪亮表示双绞线中有数据在传输10/100M。

若光纤收发器正常工作，PWR电源指示灯必需常亮，FX-LINK/ACT 光纤链路指示灯、TX-LINK/ACT网络链路指示灯需常亮或闪耀，若LINK/ACT指示灯不亮，需检查相应链路是否连线正常；至于FDX工作模式指示灯、FX-100光纤速率指示灯、TX-100网络速率指示灯是否常亮对光纤收发器没有实质影响。

一、光收发器的指示灯的作用和故障判定方法1、首先看光纤收发器或光模块的指示灯和双绞线端口指示灯是否已亮？A、如收发器的光口（FX-LINK/ACT）指示灯不亮，请确定光纤链路是否正确的交叉链接，光纤插口TX-RX；RX-TX。

B、如A收发器的光口（FXFX-LINK/ACT）指示灯亮而B收发器的光口（FXFX-LINK/ACT）指示灯不亮，则故障在A收发器端：一种可能是：A收发器（TX）光发送口已坏，由于B收发器的光口（RX）接收不到光信号；另一种可能是：A收发器（TX）光发送口的这条光纤链路有问题（光缆或光纤跳线可能断了）。

C、双绞线（TXFX-LINK/ACT）指示灯不亮，请确定双绞线连线是否有错或连接有误？请用通断测试仪检测（不过有的收发器的双绞线指示灯须等光纤链路接通后才亮）。

D、有的收发器有两个RJ45端口:（To HUB）表示连接交换机的连接线是直通线;(To Node)表示连接交换机的连接线是交叉线。

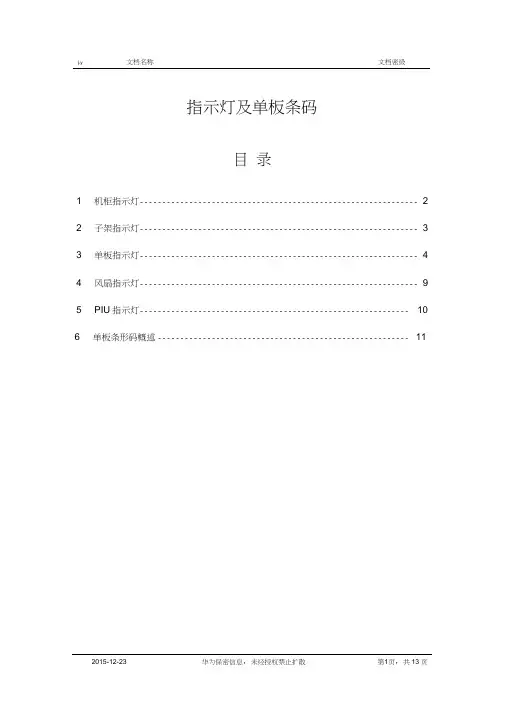

j.y 文档名称文档密级指示灯及单板条码目录1 机柜指示灯-------------------------------------------------------------- 22 子架指示灯-------------------------------------------------------------- 33 单板指示灯-------------------------------------------------------------- 44 风扇指示灯-------------------------------------------------------------- 95 PIU指示灯------------------------------------------------------------ 106 单板条形码概述-------------------------------------------------------- 111机柜指示灯每个机柜顶部有四个指示灯，分别为绿、红、橙和黄四种颜色机柜顶部指示灯的说明如表1所示。

2子架指示灯OptiX OSN 6800、OptiX OSN 8800子架有四个指示灯，分别为红、黄和绿三种颜色子架指示灯的说明如表1所示。

3单板指示灯单板面板上具有指示灯，用来指示单板的运行和告警等状态。

单板指示灯的说明如表1、表2所示。

文档名称文档密级表1单板指示灯说明文档名称文档密级HUAW日文档名称文档密级4风扇指示灯风扇框上具有风扇指示灯，用来指示风扇的工作状态。

风扇指示灯的说明如表i所示。

表i风扇指示灯说明OptiX OSN风扇指示灯6800/OptiX OSN3800 : STATOptiX OSN 8800 :FANHUAWEI 文档名称文档密级5 PIU指示灯PIU单板上具有运行指示灯，用来指示PIU单板的工作状态。

设备运行指示灯标准设备运行指示灯是用于显示设备运行状态和工作情况的一种重要信号指示装置。

通过指示灯的亮灭、闪烁或变化，可以让操作人员直观地了解设备的工作状态，及时采取相应的措施。

为了确保设备运行指示灯的可靠性和统一性，需要制定相应的标准。

本文将介绍一个通用的设备运行指示灯标准。

一、指示灯的颜色和含义1.绿色指示灯：表示设备正常运行、工作正常，没有故障或异常情况。

2.红色指示灯：表示设备存在故障、警告或异常情况，需要进行检修或处理。

3.黄色指示灯：表示设备处于待机、准备或警戒状态，需要注意观察和监控。

4.蓝色指示灯：表示设备正在进行特定的操作或功能，如蓝牙连接、数据传输等。

5.白色指示灯：表示设备处于某种特殊模式或状态，具体含义需根据设备的功能来确定。

二、指示灯的形状和图案1.圆形：用于表示设备的基本运行状态，如开关机状态、工作状态等。

2.方形：用于表示设备的特殊状态或功能，如待机、充电、连接状态等。

3.三角形：用于表示设备的警告或异常情况，需要进行检修或处理。

4.闪烁：指示灯以固定频率闪烁，表示设备正在进行某种操作或功能，如数据传输、通信等。

5.进度条：通过灯光从左到右或从上到下的移动来表示设备的进程或进度。

三、指示灯的安装位置和布局1.设备正面：主要安装与设备运行状态密切相关的指示灯，如开关机指示灯、工作状态指示灯等。

2.操作区域：主要安装与设备操作和控制相关的指示灯，如按键指示灯、模式选择指示灯等。

3.侧面或背面：主要安装与设备辅助功能或通信功能相关的指示灯，如充电指示灯、连接状态指示灯等。

四、指示灯的亮度和闪烁频率1.亮度：指示灯的亮度应适中，既能够清晰可见，又不会造成视觉干扰或误解。

2.闪烁频率：指示灯的闪烁频率应根据具体情况确定，既能够引起注意，又不会过于频繁或过于缓慢。

五、指示灯的标识和说明1.指示灯上可以标注相应的文字或符号，以进一步说明其含义和功能。

2.设备的说明书、用户手册等文档应对各个指示灯进行详细解释和说明，让操作人员能够正确理解和使用。

终于有人能把“光纤收发器”的6个LED指示灯讲明白了，通俗易懂对光纤收发器这块了解的朋友应该知道，光纤收发器有6个LED 指示灯，它们分别显示了收发器的工作状态，根据LED所示，我们就能判断出收发器是否工作正常和可能有什么问题，从而能帮助找出故障。

那么，光纤收发器的六个指示灯分别代表什么意思，有哪些作用？今天帝特的小编就给大家详细介绍一下。

光纤收发器六个指示灯代表意思：1、PWR：灯亮表示DC5V电源工作正常。

2、FX 100：灯亮表示光纤传输速率为100Mbps。

3、FX Link/Act：灯长亮表示光纤链路连接正确；灯闪亮表示光纤中有数据在传输。

4、FDX：灯亮表示光纤以全双工方式传输数据。

5、TX 100：灯亮表示双绞线传输速率为100Mbps；灯不亮表示双绞线传输速率为10Mbps。

6、TX Link/Act：灯长亮表示双绞线链路连接确；灯闪亮表示双绞线中有数据在传输。

光纤收发器六个指示灯说明和指示的功能：1、POWER：亮表示光纤收发器已经通电。

2、FX LINK/ACT：亮表示光纤连接口已经连接好；闪烁表示光纤接口有数据接收或发送。

3、FX100：亮表示收发器的光口处于100M状态1000M的一样。

4、FDX/COL：亮表示收发器处于全双工工作模式；熄灭表示收发器处于半双工工作模式；闪烁表示连接有冲突或者有碰撞。

5、TP LINK/ACT ：亮表示光纤收发器上的RJ45接口连接好；闪烁表示光纤收发器上的RJ45有数据接收或发送。

6、TP100：亮表示双绞线端口的速度为100M；熄灭表示双绞线端口的速度为10M。

总结：一般情况下，6个灯会全亮，而且FA和TA闪烁频率相同时可基本表明收发器在正常工作。

大唐基站故障处理指导手册大唐移动通信设备有限公司2014年12月5日目录一、设备简述 (3)1、主控板（交换控制和传输单元） (4)2、载波板和接口板 (5)3、辅助类板卡 (8)二、大唐软件使用简述 (9)1.LMT工具使用及常见功能介绍 (9)2. 常见功能介绍 (12)（1）查询GPS状态 (12)（2）查看板卡状态 (13)（3）查看查看RRU通道状态 (13)（4）查看光模块信息 (14)（5）查询IPRAN传输状态 (15)（6）查看本地小区状态 (16)三、常见故障处理方法 (18)1、GPS锁星异常 (18)2、通道故障 (19)3、拉远光纤 (21)4、板卡硬件故障 (21)5、更换主控板卡 (21)6、基站版本升级 (23)7、传输故障处理 (25)四、网管告警处理方法 (27)为方便代维人现场人员熟悉设备，及时进行故障处理，编写此文档以便指导现场人员操作。

芜湖现网大唐设备EMB5116类型的BBU为主。

下述以EMB5116为例，具体讲述基站BBU日常维护方法。

一、设备简述EMB5116是大唐现阶段LTE-TDD主推的一款BBU。

如下为EMB5116 的正面图：通过此图，可以看到BBU的各槽位号及板卡类型。

每个槽位有相对应的板卡，根据基站的小区和载波配置，可以存在不同地配置。

SLOT1为主控板槽位，安插主控板卡。

SLOT4和SLOT5为接口板槽位，一般BBU-RRU的光纤都在此槽位的板卡。

SLOT6和SLOT7为载波板卡槽位。

SLOT2和SLOT3一般为空。

SLOT8为风扇单元，安插风扇板卡。

SLOT9为环境单元，一般为EMA板卡。

SLOT10和SLOT11为电源板卡，安插BBU的电源模块。

各板卡类型不同，作用不同。

通过板卡上的指示灯状态，可以大体看出基站的状态。

以下对各板卡进行详细叙述。

1、主控板（交换控制和传输单元）主控板有： SCTE（LTE系统主控板）主控板的接口如下：指示灯的状态如下：2、载波板和接口板板卡主要有BPOH,BPOG。

常见网络设备各指示灯含义POWER：亮表示光纤收发器已经通电FX LINK/ACT：亮表示光纤连接口已经连接好；闪烁表示光纤接口有数据接收或发送FX100：亮表示收发器的光口处于100M状态 1000M的一样FDX/COL：亮表示收发器处于全双工工作模式；熄灭表示收发器处于半双工工作模式；闪烁表示连接有冲突或者有碰撞TP LINK/ACT ：亮表示光纤收发器上的RJ45接口（网线）连接好；闪烁表示光纤收发器上的RJ45有数据接收或发送TP100：亮表示双绞线端口的速度为100M ；熄灭表示双绞线端口的速度为10MFX-LNK 光纤连接状态指示光纤连接正常时亮；收不到光时灭；有数据收发时闪亮。

12当光路(FX)或网线(TP) 接通时，所对应的link/act 指示灯亮；收发数据时，link/act 指示闪烁；当连接的端口速度为100mbps 时，100mbps 指示灯亮；当连接的端口速度为10mbps 时， 100mbps 指示灯灭；当连接的端口工作方式为全双工时，fdx/col 指示灯亮；当连接的端口工作方式为半双工时，fdx/col 指示灯灭；当连接的端口发生碰撞时，fdx/col 指示灯闪烁。

PWR 是电源指示灯。

光纤收发器各指示灯含义3数字1、2（Link/ACT ）亮，表示，端子1和端子2网线接通正常，若闪烁则表示有通信；数字对应的灯（Speed ）为绿色表示端口速率为1000M 、黄色则表示端口速率为100M ；PWR 表示供电正常。

4灯亮表示网线两端设备接通，灯闪烁表示网线此时有通信，灯为绿色表示端口速率为1000M ，灯为黄色表示端口速率为100M 。

端口1指示灯端口2指示灯5RCV 表示接受信息，SND 表示发送信息，1、2表示BUS1和BUS2,闪烁表示有通信。

6亮表示网线两端接通，闪烁表示100M 通信亮表示网线两端接通，闪烁表示10M 通信灯亮表示全双工通信，灯灭表示半双工通信。
