简谈示波器的触发

一文读懂示波器的触发模式一、触发模式的定义在没有进行任何特殊设置的情况下，示波器会按固定频率，抓取信号来生成图像。

由于采样频率、信号变化频率往往不一致，所以每次抓取、生成的图像会有差异。

它们依次显示在屏幕上时，肉眼看起来，便成了来回滚动的波形。

为了获得稳定的波形显示，需要将示波器的扫描频率与信号的变化频率同步起来。

示波器可以通过设置一个“触发事件”(可以是某个电平或跳变等)来实现同步：当示波器检测到信号流中，出现了目标事件时，以此为起点，进行波形扫描与显示。

信号“触发”扫描，这项功能，也就是示波器“触发模式”。

触发模式，还可以用于从一段复杂的信号中，捕获目标波形。

二、触发模式的种类2.1 自动模式(AUTO)：1.当没有事件发生时，示波器的扫描系统会根据原先设定好(相当于没使用触发模式时)的扫描速率，自动进行扫描；2.当存在事件发生时，示波器的扫描系统则以事件为依据，尽量使扫描频率同步信号的频率；3.自动模式的特点是：不论触发条件是否满足，都会进行扫描。

示波器屏幕上一直可以显示变化的扫描线；4.自动模式适用于观测高重复率和未知特征的信号。

2.2 正常模式(NORMAL)：1.当没有事件发生时，示波器的扫描系统不进行扫描；2.当存在事件发生时，示波器的扫描系统同步信号频率并进行扫描，将结果波形显示在屏幕上；3.正常模式的特点是：触发条件满足，才会进行扫描。

没有发生事件时，示波器屏幕上显示静止画面；4.正常模式适用于低重复率、特征已知，需要观测细节的信号。

2.3 单次模式(SINGLE)：1.当没有事件发生时，示波器的扫描系统不进行扫描，屏幕显示静止画面；2.当第一次事件发生时，示波器的扫描系统同步信号并进行扫描，将结果显示在屏幕上。

扫描完成后，系统进入休止状态；3.当第二次或以上事件发生时，示波器的扫描系统不再进行扫描，必须手动重启后，才能产生下一次触发；4.单次模式的特点是：触发条件满足，才会进行扫描，但只扫描一次；5.单次模式在大多数场合下，用处不大，可看作特殊的正常模式。

示波器的触发释抑功能示波器的触发抑制功能是指示波器在测量信号时，通过触发电路来限定触发抑制条件，从而使仪器能够稳定地显示周期性信号的波形。

触发释抑功能在示波器的应用中起着至关重要的作用，本文将从原理、应用及操作三个方面对示波器的触发释抑功能进行详细介绍。

原理：示波器的触发抑制功能依赖于触发电路，触发电路检测输入信号并根据设定的触发条件，将触发信号送往扫描电路，从而稳定地显示波形。

触发条件常见的包括信号的上升沿、下降沿、脉宽、幅度等。

通过设置合适的触发条件，触发抑制功能可保证示波器能够稳定地显示特定信号，避免波形跳动或失真问题。

应用：触发抑制功能广泛应用于各种电子测试与测量领域。

在数字电路测试中，通过设置触发条件，可以准确捕捉并显示特定的数字信号波形，有助于分析和调试数字电路的运行状态。

在模拟电路测试中，通过设置合适的触发条件，可以显示稳定的周期性信号波形，方便测量信号的频率和幅度等参数。

此外，触发抑制功能还可用于捕捉特定的脉冲信号，如雷达脉冲信号、通信信号等。

操作：在使用示波器触发抑制功能时，首先需要设置触发源，选择适当的输入信号通道或外部触发信号。

接下来，根据测试需要，设置合适的触发条件，包括触发类型、触发电平、触发沿等。

触发类型可选择上升沿触发、下降沿触发、任意沿触发等，触发电平则用于设置触发的电平阈值。

最后，调整示波器的时间基准、水平偏移等参数，以获得清晰、稳定的波形显示。

在实际操作中，需要注意以下几点：第一，正确选择触发类型和触发电平，以确保触发电路能准确响应所需信号；第二，合理选择时间基准和水平偏移，以适应不同频率和幅度的信号波形；第三，对于较为复杂的信号波形，可以尝试使用高级的触发功能，如窗口触发、脉宽触发等，以便更好地捕捉感兴趣的波形。

总结：示波器的触发抑制功能是一项重要的测量工具，在电子测量和测试中有着广泛的应用。

通过正确设置触发条件，触发抑制功能可以帮助我们准确地捕捉和显示周期性信号的波形，使测量结果更加准确可靠。

示波器的触发模式有哪些示波器如何操作对于数字示波器来说，整机都是在触路的掌控下工作的。

触发电路决议了示波器什么时候采集信号，什么时候停下来显示波形。

而触发模式就是指示波器在触发条件充分前和对于数字示波器来说，整机都是在触路的掌控下工作的。

触发电路决议了示波器什么时候采集信号，什么时候停下来显示波形。

而触发模式就是指示波器在触发条件充分前和触发条件充分后的工作状态。

示波器常用的触发模式有以下几种：1、自动触发：这是绝大多数示波器的缺省触发模式。

在自动触发模式下，示波器会优先检测设定好的触发条件是否充分。

假如触发条件充分，示波器就按当前的触发条件进行触发；假如触发条件不充分且持续超过确定时间（一般是几十ms），示波器内部会自动产生一个触发并捕获波形显示。

假如示波器发生了自动触发，这时捕获到的波形可能是不充分触发条件的，但是这避开了用户由于触发条件设置错误而完全看不到信号波形的情况，用户可以依据示波器自动触发捕获到的波形进一步更改或优化触发条件的设置。

自动触发模式可以适用于绝大多数的测试场合，但是也有确定的制约条件。

假如用户感喜好的信号跳变或设置的触发条件发生的频率很低，比如1秒钟才会发生一次，这时假如示波器工作在自动触发模式下，可能会由于来不及等待到充分触发条件的信号示波器就自动触发了，从而造成捕获的信号不是期望的信号的情况。

在自动触发模式下，无论是充分条件的触发还是示波器自动产生的触发，一旦触发后示波器就会把捕获的波形处理显示，然后再等待下一个触发的到来，因此无论触发条件是否充分，示波器上的波形都是“动”起来的。

2、正常触发：假如用户要捕获的信号显现间隔较长，而且触发条件设置无误，就可以把示波器设置为正常触发模式。

在正常触发模式下，示波器会严格依照设定好的触发条件触发。

假如触发条件不充分，示波器会一直等待充分触发条件的信号到来，而不会自动进行触发。

在正常触发模式下，也是一旦触发后示波器就会把捕获的波形处理显示，然后再等待下一个触发的到来。

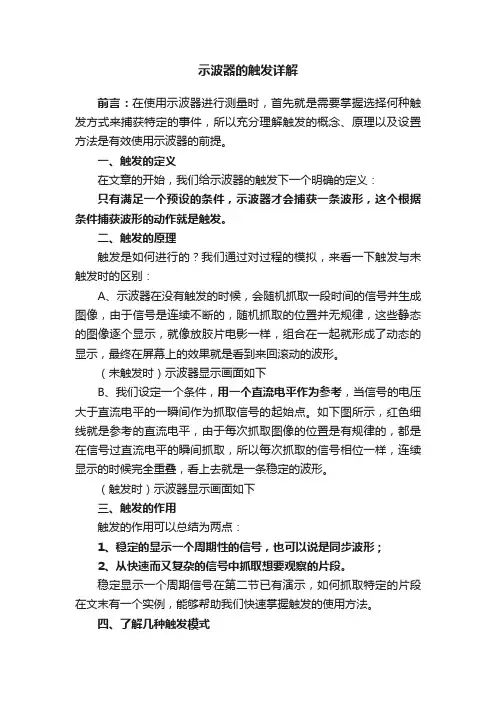

示波器的触发详解前言：在使用示波器进行测量时，首先就是需要掌握选择何种触发方式来捕获特定的事件，所以充分理解触发的概念、原理以及设置方法是有效使用示波器的前提。

一、触发的定义在文章的开始，我们给示波器的触发下一个明确的定义：只有满足一个预设的条件，示波器才会捕获一条波形，这个根据条件捕获波形的动作就是触发。

二、触发的原理触发是如何进行的？我们通过对过程的模拟，来看一下触发与未触发时的区别：A、示波器在没有触发的时候，会随机抓取一段时间的信号并生成图像，由于信号是连续不断的，随机抓取的位置并无规律，这些静态的图像逐个显示，就像放胶片电影一样，组合在一起就形成了动态的显示，最终在屏幕上的效果就是看到来回滚动的波形。

（未触发时）示波器显示画面如下B、我们设定一个条件，用一个直流电平作为参考，当信号的电压大于直流电平的一瞬间作为抓取信号的起始点。

如下图所示，红色细线就是参考的直流电平，由于每次抓取图像的位置是有规律的，都是在信号过直流电平的瞬间抓取，所以每次抓取的信号相位一样，连续显示的时候完全重叠，看上去就是一条稳定的波形。

（触发时）示波器显示画面如下三、触发的作用触发的作用可以总结为两点：1、稳定的显示一个周期性的信号，也可以说是同步波形；2、从快速而又复杂的信号中抓取想要观察的片段。

稳定显示一个周期信号在第二节已有演示，如何抓取特定的片段在文末有一个实例，能够帮助我们快速掌握触发的使用方法。

四、了解几种触发模式什么是示波器的触发模式？我们知道示波器需要通过触发这样一种办法来使得示波器的扫描与被观测信号同步，从而显示稳定的波形，所谓的触发模式就是指一些为产生触发所选定的方式，以满足不同的观测效果，示波器的基础触发模式有三种：自动模式与正常模式在自动模式下，示波器首先按照触发条件进行触发，当超过设定的时间没有触发条件时，示波器将强制触发，显示信号。

当我们对一个信号的特征不了解时，就应该选用“自动模式”，这种模式可以保证在其他触发设置都不正确时示波器也会有波形显示，尽管波形不一定是稳定的，但是可以为我们进一步调节示波器提供直观的判断。

数字示波器的触发方式数字示波器是一种广泛应用于电子测量领域的仪器，它能够将电信号转化为可视化的波形图形，通过触发方式来捕捉并显示特定的信号。

触发方式是数字示波器的关键功能之一，它决定了示波器是否能够准确地捕捉到待测信号的波形。

本文将介绍数字示波器的几种常见触发方式，并对其原理和适用场景进行详细的说明。

1. 自动触发方式自动触发方式是数字示波器最简单、最常用的触发方式之一。

在自动触发模式下，示波器不需要外部触发信号，而是自动捕捉并显示输入信号。

这种触发方式适用于信号频率较低、无需精确触发的情况。

例如，当我们需要捕捉一些周期性较慢的信号时，可以选择自动触发方式。

2. 边沿触发方式边沿触发方式是数字示波器最常用的触发方式之一，它是通过检测输入信号的边沿（上升沿或下降沿）来触发示波器。

边沿触发方式适用于需要准确捕捉信号的特定时刻或特定状态的情况。

例如，当我们需要捕捉一个特定的脉冲信号或观察一个特定的信号变化时，可以选择边沿触发方式。

3. 触发电平方式触发电平方式是数字示波器常用的触发方式之一，它是通过检测输入信号的电平（高电平或低电平）来触发示波器。

触发电平方式适用于需要捕捉信号的特定电平状态的情况。

例如，当我们需要观察一个特定电平的信号时，可以选择触发电平方式。

4. 触发宽度方式触发宽度方式是数字示波器的一种特殊触发方式，它是通过检测输入信号的脉冲宽度来触发示波器。

触发宽度方式适用于需要捕捉特定宽度脉冲的情况。

例如，当我们需要捕捉一个特定宽度的脉冲信号或观察脉冲宽度变化时，可以选择触发宽度方式。

5. 触发模式选择数字示波器通常具有多种触发模式的选择，用户可以根据实际需求选择合适的触发方式。

常见的触发模式包括单次触发、连续触发和多次触发。

单次触发模式适用于只需要捕捉一次特定信号的情况；连续触发模式适用于需要连续捕捉信号的情况；多次触发模式适用于需要多次捕捉信号并进行比较分析的情况。

总结：数字示波器的触发方式是保证测量准确性和可靠性的关键因素之一。

示波器的触发模式有哪些示波器是一种用于观察和测量电信号波形的测试仪器。

触发模式是示波器中的一个重要功能，它控制示波器在何时开始显示波形。

触发模式可以帮助用户稳定、正确地显示和测量波形。

在示波器中，常见的触发模式有以下几种：1. 自由运行触发模式（Free Run Trigger Mode）：自由运行触发模式下，示波器不依赖于输入信号的任何特定条件，而是连续地显示波形。

这种触发模式在需要连续跟踪和监测输入信号时非常有用，但对于特定的触发电平或触发边沿的观察可能不太适用。

2. 边沿触发模式（Edge Trigger Mode）：边沿触发模式是示波器最常用的触发模式之一、用户可以选择触发边沿类型（上升沿或下降沿），以及触发电平。

示波器只有在输入信号满足所设置的触发条件时，才会开始显示波形。

3. 触发电平模式（Level Trigger Mode）：触发电平模式允许用户仅根据输入信号的电平来进行触发。

用户可以设置触发电平，当输入信号达到或超过设定的电平时，示波器开始显示波形。

与边沿触发模式相比，触发电平模式更适用于直流或缓慢变化的信号。

4. 触发脉宽模式（Pulse Width Trigger Mode）：触发脉宽模式用于仅在输入信号的脉冲宽度满足设定条件时，示波器开始显示波形。

用户可以设置期望的脉冲宽度范围，示波器将仅在输入信号的脉冲宽度在此范围内时触发。

5. 触发延迟模式（Trigger Delay Mode）：触发延迟模式允许用户在触发后延迟一段时间再显示波形。

用户可以设置触发初始时间，并设置延迟时间。

示波器将在设定的触发时间后，再延迟一段时间后才显示波形。

这种模式对于观察信号的特定部分或对信号之间的时间关系进行测量非常有用。

6. 窗口触发模式（Window Trigger Mode）：窗口触发模式允许用户设置一个窗口范围，只有在该范围内的信号才会触发示波器显示波形。

用户可以调整窗口的宽度和高度，以实现精确的窗口条件。

示波器的触发功能及其作用示波器是一种广泛应用于电子领域的仪器，用于显示电信号的波形。

其正常工作的基础是对电信号进行触发功能的控制。

本文将对示波器的触发功能及其作用进行探讨和分析。

一、触发功能的定义示波器的触发功能是指控制示波器在每个波形周期开始的特定点进行显示的能力。

通过设置触发电平、触发源、触发方式等参数，示波器可以准确地捕捉到所需的波形信号，并将其显示在屏幕上。

二、触发功能的作用示波器的触发功能对正确显示波形起着至关重要的作用。

以下是触发功能的几个重要作用：1. 稳定显示波形触发功能可以让示波器只在稳定的波形出现时进行显示，避免因信号的不稳定导致波形抖动或无法正常显示。

通过设置适当的触发电平和触发方式，可以确保示波器只在特定条件下才显示波形，提高显示的稳定性。

2. 捕捉特定的波形信号在复杂的电路中，可能存在多个波形信号同时存在的情况。

通过设置适当的触发源，示波器可以选择并捕捉到特定的波形信号进行显示。

这对于分析电路中的各个信号分量非常重要，可以帮助工程师进行故障排查和波形测量。

3. 调整波形显示位置通过设置触发位置，示波器可以调整波形的显示位置。

当需要详细观察波形的某一部分时，可以通过调整触发位置，使所需波形在屏幕上居中显示，方便用户观察和分析。

4. 脉冲宽度测量在数字电路中，脉冲信号的宽度往往是一个重要参数。

示波器的触发功能可以实现对脉冲信号宽度的精确测量。

通过设置触发方式为脉冲宽度触发，并设置合适的触发电平和触发时间，示波器可以准确地测量脉冲信号的宽度，为工程师提供有价值的参考数据。

5. 有效观察周期信号对于周期性的信号，示波器的触发功能可以确保示波器在每个周期开始时进行显示，从而有效观察信号的周期性特征。

通过设置合适的触发源和触发电平，示波器可以准确地触发并显示周期信号，帮助工程师进行相应分析和测试。

总结：示波器的触发功能是确保示波器能够准确显示波形的关键。

通过触发功能的设置，示波器可以稳定显示波形、捕捉特定信号、调整显示位置、测量脉冲宽度以及观察周期性信号等。

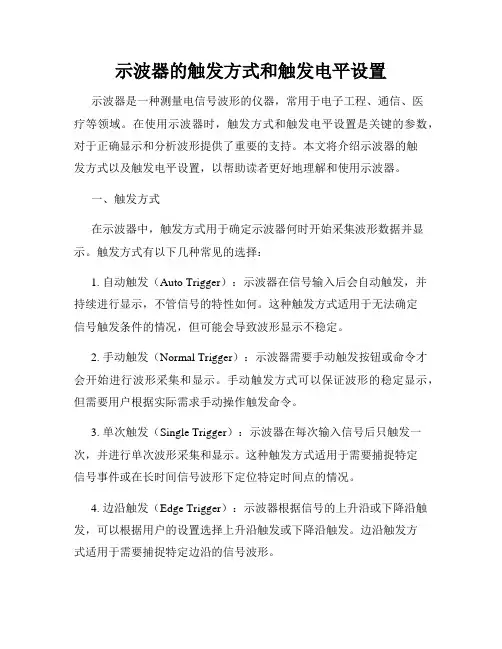

示波器的触发方式和触发电平设置示波器是一种测量电信号波形的仪器，常用于电子工程、通信、医疗等领域。

在使用示波器时，触发方式和触发电平设置是关键的参数，对于正确显示和分析波形提供了重要的支持。

本文将介绍示波器的触发方式以及触发电平设置，以帮助读者更好地理解和使用示波器。

一、触发方式在示波器中，触发方式用于确定示波器何时开始采集波形数据并显示。

触发方式有以下几种常见的选择：1. 自动触发（Auto Trigger）：示波器在信号输入后会自动触发，并持续进行显示，不管信号的特性如何。

这种触发方式适用于无法确定信号触发条件的情况，但可能会导致波形显示不稳定。

2. 手动触发（Normal Trigger）：示波器需要手动触发按钮或命令才会开始进行波形采集和显示。

手动触发方式可以保证波形的稳定显示，但需要用户根据实际需求手动操作触发命令。

3. 单次触发（Single Trigger）：示波器在每次输入信号后只触发一次，并进行单次波形采集和显示。

这种触发方式适用于需要捕捉特定信号事件或在长时间信号波形下定位特定时间点的情况。

4. 边沿触发（Edge Trigger）：示波器根据信号的上升沿或下降沿触发，可以根据用户的设置选择上升沿触发或下降沿触发。

边沿触发方式适用于需要捕捉特定边沿的信号波形。

二、触发电平设置触发电平设置是指示波器在何种电压水平下触发采集波形数据并进行显示。

触发电平设置也有以下几种常见的方式：1. 自动电平（Auto Level）：示波器根据输入信号自动调整触发电平。

这种方式适合于信号变化较大的情况，能够自动适应不同电压水平下的信号波形。

2. 手动电平（Manual Level）：示波器需要用户手动输入触发电平值。

手动电平设置适用于用户已经明确了解信号的电压水平，并希望按照特定的要求进行触发。

3. 边沿电平（Edge Level）：示波器可以根据信号的上升沿或下降沿进行触发，用户可以根据实际需求选择边沿的电压水平作为触发电平。

示波器的8种触发模式示波器是电子工程师必备的工具之一，它可以帮助我们观测和分析电信号的波形和特征。

在使用示波器进行检测时，触发模式十分重要，可以帮助我们准确的捕捉和分析信号，提高测试结果的准确性和可信度。

下面是示波器的8种触发模式的详细介绍。

1.边沿触发模式（Edge trigger mode）边沿触发模式是最常用的触发模式，可以捕捉信号的上升沿或下降沿，帮助我们观察信号的周期、频率、占空比等特征。

2.视窗触发模式（Window trigger mode）视窗触发模式是在指定的时间窗口内触发示波器，当信号在这个时间窗口内满足触发条件时，就会进行触发。

3.宽度触发模式（Pulse width trigger mode）宽度触发模式指在指定时间内，触发连续的脉冲信号，可以用来检测脉冲的宽度是否符合规定的触发条件。

4.连续触发模式（Continuous trigger mode）连续触发模式在触发条件满足的情况下，帮助我们不间断地捕捉波形变化，可以观察到完整的信号周期。

5.极性触发模式（Polarity trigger mode）极性触发模式可以根据信号的正负极性进行触发，可以帮助我们捕捉非对称信号。

6.带宽延迟触发模式（Bandwidth Delay trigger mode）带宽延迟触发模式可以通过调节触发延迟的时间和带宽，帮助我们准确地捕捉信号的上升或下降沿。

7.序列触发模式（Sequence trigger mode）序列触发模式可以根据预定的触发序列来检测信号，可以用于捕捉多个信号或逐步变化的信号。

8.触发计数模式（Trigger Count mode）触发计数模式可以帮助我们定制触发计数器的个数和阈值，在特定条件下触发示波器，可以帮助我们捕捉特定的信号。

除了以上8种触发模式，示波器还有许多其他触发模式，如模拟触发模式、标准触发模式等等。

不同触发模式适合不同的检测需求，需要根据具体情况选择最合适的触发模式，以获得最准确的检测结果。

示波器的触发设置详谈“触发”绝对称得上数字示波器灵魂级的概念，如果没有合适的触发条件，波形观测也无从谈起。

虽然很多工程师熟悉触发功能，但只知其表不知其里。

如何深入理解触发呢？这篇ZDS示波器研发笔记在这里分享给大家。

示波器在使用时首先要得到稳定触发的波形，这样才能保证后续的测量、解码等高级功能的可靠性。

现在数字示波器的触发功能越来越强大，从常规触发，到协议触发，再到模板触发，越来越强大。

但在基本的触发设置中，有些小细节的作用不可忽视，灵活掌握后，对使用示波器亦大有裨益。

下文就对触发功能、设置中的触发滤波、触发灵敏度、释抑时间进行分析交流。

一、示波器触发的原理示波器的触发系统与采样系统，是示波器的重要组成部分。

采样系统负责将模拟信号数字化，但信号是源源不断过来的，该取哪部分显示在示波器的界面上呢？如果示波器没有触发系统，采用每隔一段时间或随机某个时间将采样的波形进行叠加，由于采样位置的不确定性和无规律，就会出现图1中非常混乱的波形显示，在屏幕上看起来就像来回滚动的波形。

图1没有触发系统的波形采样这个混乱的现象，和示波器上触发不稳定的现象一致。

如下动态图所示：（此处为动态图1，请在页面中插入）这就要靠触发系统来实现。

触发的原理是一直监控信号流，若发现信号满足设定的触发条件，触发器记录满足条件的信号，启动采样；待数据采集完毕后，由控制器对信号进行处理和显示。

具体如图2所示。

图2 触发过程示波器的触发条件的一个很关键的因素是触发电平，触发电平大多数情况下是用一根直流电平作为基准，当信号的电压超过该直流电平的时刻作为采样波形的起始点。

由于起始采样的位置是有规律的，因此多次采样的波形进行叠加后看上去还是一个稳定的波形。

如图3所示：图3 稳定触发的波形采样示波器的触发功能，一方面可以使波形稳定，波形不再左右摇晃；一方面可以缩短用户调试的时间，只有满足触发条件的信号才会被捕获、显示。

动态调节示波器的触发电平，可以观察波形稳定触发的位置的动态变化，如下动态图所示。

示波器的触发1.触发概述触发的定义：按照需求设置一定的触发条件，当波形流中的某一个波形满足这一条件时，示波器即时捕获该波形和其相邻部分，并显示在屏幕上。

触发的作用：保证每次时基扫描或采集的时候，都从输入信号上满足定义的触发条件处开始，这样每一次扫描或采集的波形就同步，可以使每次捕获的波形相重叠，从而显示稳定的波形。

即：捕获感兴趣的信号；稳定显示。

用于：对单次信号进行捕获，对重复信号中的异常波形隔离捕获，对周期性信号进行稳定的显示等。

如果没有触发，每一屏的显示都不同，如图1所示。

当示波器快速刷新的时候，看到的信号是混叠的，没有稳定的图像，无法观察和测量。

图1 无触发的图像触发是数字示波器区别于模拟示波器的最大特征之一。

模拟示波器只有简单的边沿触发。

没有存储单元，触发只是示波器显示波形的一个起始信号，只定义了波形的起点。

而数字存储示波器把模拟信号数字化，由于有数据存储，并可以定义触发点在内存中的位置，可以看到触发之前的波形，可以设置更多更复杂的触发类型，满足不同特征波形的触发和观察。

2.触发设置2.1触发源触发源决定触发信号从哪里获得。

多数情况下，触发信号来自输入信号本身。

触发电路与被测信号处理电路是并行结构，所以触发电路并不会影响到被测信号的数字化处理，也就决定了触发信号不光可以从被测信号引入，还可以通过其他通道、外触发通道等引入。

若示波器具有外部触发输入端，那么它上面连接的信号则可以驱动触发电路时示波器触发。

若想要观察与电源有关的干扰信号，可以使用电源触发。

2.2触发点为了观察特定波形之前发生的更多事件，把触发点往显示窗口右方推移一段时间，即是预触发。

为了了解特定波形之后发生的更多事件，把触发点往显示窗口左方推移一段时间，即是延迟触发。

另外，将触发点向左移可充分利用示波器的存储空间。

一般将触发点设置在中间位置以方便观察和调节，因为示波器的波形扩展时是以触发点为对称点展开的。

2.3触发释抑有时，为了使示波器能在信号的正确部分触发并不容易。

示波器的触发可以是信号自身，亦可以是一个同步的触发信号(或外触发信号)。

示波器的捕获板内部有开关，可以把任何一个示波器通道或外触发输入通道切换到触发器。

这是示波器非常灵活的一面，需要了解。

3、触发释抑(Hold Off)示波器的触发释抑Hold Off 对于稳定显示Burst 类型的波形是非常重要的。

如下图所示，如果没有Hold Off，示波器第一次触发在Burst 波形的第一个脉冲，第二次有可能触发在Burst 波形的第三个脉冲，这样屏幕看到的就不是稳定的Burst 波形串，而左右晃动的波形。

示波器采用Hold Off 解决这个问题，当示波器第一次触发后，必须在经过Hold Off 时间后，才能够进行第二次触发，这样，如果设置Hold Off 时间大于Burst 波形串的时间，则第二次也会触发到第二个Burst 波形的第一个脉冲，这样整个Burst 波形串即可稳定的显示在示波器的屏幕上。

4、边沿(Edge)触发边沿触发是示波器最常用的触发类型，也是示波器默认的触发类型。

边沿触发分为上升边沿触发(默认类型)，下降边沿触发，或者双边沿触发。

双边沿触发功能可以让我们简单看看数据信号的眼图(并不准确，尤其边沿抖动部分)。

示波器为使重复波形稳定显示，具有边缘触发最基本的触发方式，上升、下降沿和触发电平在信号边缘上构成触发点，重复信号会有多个触发点。

触发位置、沿和触发电平决定每次扫描的开始时刻。

同时触发位置还代表波形记录中触发水平位置。

边缘触发控制器是使每一次扫描起始都从信号的相同触发位置开始，不断的显示输入信号的相同部分，并使每次捕获的波形相重叠显示。

波形边缘和触发电平的设置成为重复信号显示的标准条件对于重复信号。

示波器的触发源和触发方式Q：示波器有哪几种触发方式？如何设置示波器的触发源和方式？被测信号从示波器的Y轴输入后，一部分送到示波管的Y轴偏转板上，驱动光点在荧光屏上按比例沿垂直方向移动；另一部分分流到x轴偏转系统产生触发脉冲，触发扫描发生器，产生重复的锯齿波电压加到示波管的X偏转板上，使光点沿水平方向移动，两者合一，光点在荧光屏上描绘出的图形就是被测信号图形。

由此可知，正确的触发方式直接影响到示波器的有效操作。

为了在荧光屏上得到稳定的、清晰的信号波形，掌握基本的触发功能及其操作方法是十分重要的。

1．触发源(Source)选择要使屏幕上显示稳定的波形，则需将被测信号本身或者与被测信号有一定时间关系的触发信号加到触发电路。

触发源选择确定触发信号由何处供给。

通常有三种触发源：内触发(INT)、电源触发(LINE)、外触发EXT)。

内触发使用被测信号作为触发信号，是经常使用的一种触发方式。

由于触发信号本身是被测信号的一部分，在屏幕上可以显示出非常稳定的波形。

双踪示波器中通道1或者通道2都可以选作触发信号。

电源触发使用交流电源频率信号作为触发信号。

这种方法在测量与交流电源频率有关的信号时是有效的。

特别在测量音频电路、闸流管的低电平交流噪音时更为有效。

外触发使用外加信号作为触发信号，外加信号从外触发输入端输入。

外触发信号与被测信号间应具有周期性的关系。

由于被测信号没有用作触发信号，所以何时开始扫描与被测信号无关。

正确选择触发信号对波形显示的稳定、清晰有很大关系。

例如在数字电路的测量中，对一个简单的周期信号而言，选择内触发可能好一些，而对于一个具有复杂周期的信号，且存在一个与它有周期关系的信号时，选用外触发可能更好。

2．触发耦合(Coupling)方式选择触发信号到触发电路的耦合方式有多种，目的是为了触发信号的稳定、可靠。

这里介绍常用的几种。

AC耦合又称电容耦合。

它只允许用触发信号的交流分量触发，触发信号的直流分量被隔断。

和初学者谈示波器的触发(出自ZM实验室)示波器的同步要明白触发的概念，首先要了解示波器同步的概念。

那么什么是示波器的同步呢？我们这里所说的示波器同步是指示波器的扫描信号与被观测的信号同步，也就是说它们的频率之间存在着整数倍的关系。

为什么要这样？不这样会有什么结果？我们先了解一下示波器的工作原理。

我们知道，示波器是通过在X和Y偏转板上加上控制电压，控制由电子枪射出电子束的偏转从而在屏幕上描绘出轨迹的，一般在X偏转板加的是正向锯齿波信号，线性上升的电压控制电子束从左到右移动，形成水平扫描。

因为上升的电压与时间成线性关系，扫描得到的轨迹就可以模拟时间轴。

如果同时在Y偏转板加上与被测信号成比例的电压，使电子束在水平移动的同时也在垂直方向移动，这样电子束就描绘出了被测信号与时间的关系，也就是信号的波形。

这是示波器显示波形的基本原理。

Y是一周期性信号，X是扫描信号，显然它们是不同步的。

当将这样的信号同时分别加到示波器的Y和X偏转系统时，其中当X从T0扫描到T1时描绘出的波形是A，从T1到T2扫描时描绘出的波形是B，而从T2到T3扫描时描绘出的是C，显然它们在屏幕上的位置都不同，而且先后出现，所以您会看到的是它们的混合，得不到一个稳定的波形。

这就是示波器的扫描与信号不同步的结果。

如果我们设法将X信号每一次扫描开始时刻都对应于Y信号一个周期的同一点，使得每一次扫描对应的Y信号都相同，也就是让示波器的扫描信号与被测信号“同步”。

当将这样的信号同时分别加到示波器的X和Y偏转系统时，由于每一个扫描周期X和Y的信号都相同，电子束受到同样的偏转控制，因而每一次扫描的电子束都打在屏幕上的同样的轨迹上，也就是说我们可以得到唯一波形，因为每一个扫描周期电子束都打在这个波形的轨迹上，而不是其他位置，因而这个波形是稳定的。

这就是示波器扫描与信号同步的结果。

综上所述，如果我们要在示波器的屏幕上观察到稳定的波形，必要的条件是示波器的扫描信号要与被观察的信号保持同步关系。

什么是示波器的触发功能？目前市面上数字示波器应用相对照较广泛，数字示波器的触发功能十分地丰盛，通过触发设置用法户可以看到触发前的信号也可以看到触发后的信号。

对于高速信号的分析，其实很少去谈触发，由于通常是捕捉很长时光的波形然后做眼图和颤动分析。

触发可能对于低速信号的测量应用得频繁些，由于低速信号通常会碰到很怪异的信号需要通过触发来隔离。

下面我们给给大家介绍一下示波器的触发的详细概念。

一、触发触发打算了示波器何时开头采集数据和显示波形。

示波器在开头采集数据时，先收集足够的数据用来在触发点的左方画出波形，示波器在等待触发条件发生的同时延续地采集数据。

当检测到触发后，示波器延续地采集足够的数据以在触发点的右方画出波形。

二、信源（触发信源）触发有三种主要方式：输入通道，市电，外部触发。

1、输入通道在三种方式中最常用的触发信源是输入通道，可按照实际需要在通道1（CH1）或通道2（CH2）中挑选一个作为触发信源。

2、市电这种触发信源可用来显示信号与动力电，如照明设备和动力提供设备之间的频率关系。

示波器将产生触发，无需人工输入触发信号。

3、外部触发这种触发信源可用在两个通道上采集数据的同时在第三个通道上输入触发。

例如：可利用外部时钟或来自待测的信号作为触发信源。

在衔接时可将外部触发信源接到EXTTRIG。

三、触发类型有两种触发类型：边沿触发和视频触发。

1、边沿触发可利用模拟和数字测试电路举行边沿触发。

当触发输入沿给定方向通过某一给定电平常，边沿触发发生。

2、视频触发标准视频信号可用来举行场或行视频触发。

四、触发方式触发方式将打算示波器在无触发大事状况下的行为方式。

有三种触发方式：自动、正常和单次触发。

1、自动触发这种触发方式使得示波器即使在没有检测到触发条件的状况下也能猎取到波形。

当示波器在一定等待时光内没有触发条件发生时，示波器将举行强制触发。

当强制举行无效触发时，示波器不能使波形同步，则显示的波形将卷在一起。
