综合布线各个子系统的设计及配置实例分析

图解综合布线系统设计方案
办公楼综合楼内的综合布线系统担负着整个指挥大楼内的语音设备、数据设备、电子通讯设备和网络交换及其它弱电系统等设备的重任。

六大子系统分别为：
1)工作区子系统 (Work Area Subsystem)
2)水平布线子系统 (Horizontal Subsystem)
(配线子系统)
3)垂直主干子系统 (Riser Subsystem)
4)设备间子系统 (Equipment Subsystem)
5)管理区子系统 (Administration Subsystem)
(电信间子系统)
6)建筑群子系统 (campus Subsystem)
(入口处子系统)
水平线缆与信息出口的连接有两种打线方式：
RJ45埋入式信息插座与其旁边电源插座应保持20cm的距离，信息插座和电源插座的低边沿线距地板水平面30cm。

如下图所示：水平线缆布线方式
由通信电缆井内配线架采用金属线槽敷设到吊顶内，用金属管沿墙暗敷设至工作区，如下图示：
办公楼综合楼综合布线系统色标标计方案示意图如下：。

综合布线七大子系统构成图分析综合布线七大子系统构成图综合布线系统是开放式结构，能支持电话及多种计算机数据系统,还能支持会议电视、监视电视等系统的需要。

综合布线系统可划分成六个子系统，工作区子系统；配线(水平)子系统；干线(垂直)子系统；设备间子系统；管理子系统；建筑群子系统；光缆传输系统。

一、工作区子系统一个独立的需要设置终端的区域，即一个工作区，工作区子系统应由配线(水平)布线系统的信息插座，延伸到工作站终端设备处的连接电缆及适配器组成。

二、配线(水平)子系统配线子系统由工作区用的信息插座，每层配线设备至信息插座的配线电缆、楼层配线设备和跳线等组成。

三、干线(垂直)子系统干线子系统应由设备间的配线设备和跳线以及设备间至各楼层配线间的连接电缆组成。

四、设备间子系统设备间是在每一幢大楼的适当地点设置进线设备、进行网络管理以及管理人员值班的场所。

设备间子系统由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。

五、管理子系统管理子系统设置在每层配线设备的房间内。

管理子系统应由交接间的配线设备，输入/输出设备等组成，管理子系统也可应用于设备间子系统。

六、建筑群子系统建筑群子系统由两个及两个以上建筑物的电话、数据、电视系统组成一个建筑群综合布线系统，包括连接各建筑物之间的缆线和配线设备(CD),组成建筑群子系统。

七、光缆传输系统当综合布线系统需要在一个建筑群之间敷设较长距离的线路，或者在建筑物内信息系统要求组成高速率网络，或者与外界其它网络特别与电力电缆网络一起敷设有抗电磁干扰要求时,应采用光缆作为传输媒体。

光缆传输系统应能满足建筑与建筑群环境对电话、数据、计算机、电视等综合传输要求，当用于计算机局域网络时，宜采用多模光缆；作为远距离电信网的一部分时应采用单模光缆。

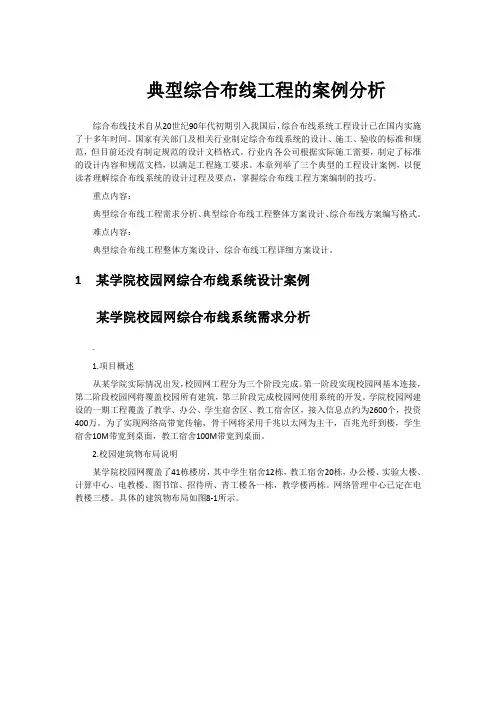

典型综合布线工程的案例分析综合布线技术自从20世纪90年代初期引入我国后，综合布线系统工程设计已在国内实施了十多年时间。

国家有关部门及相关行业制定综合布线系统的设计、施工、验收的标准和规范，但目前还没有制定规范的设计文档格式。

行业内各公司根据实际施工需要，制定了标准的设计内容和规范文档，以满足工程施工要求。

本章列举了三个典型的工程设计案例，以便读者理解综合布线系统的设计过程及要点，掌握综合布线工程方案编制的技巧。

重点内容：典型综合布线工程需求分析、典型综合布线工程整体方案设计、综合布线方案编写格式。

难点内容：典型综合布线工程整体方案设计、综合布线工程详细方案设计。

1 某学院校园网综合布线系统设计案例某学院校园网综合布线系统需求分析~1.项目概述从某学院实际情况出发，校园网工程分为三个阶段完成。

第一阶段实现校园网基本连接，第二阶段校园网将覆盖校园所有建筑，第三阶段完成校园网使用系统的开发。

学院校园网建设的一期工程覆盖了教学、办公、学生宿舍区、教工宿舍区，接入信息点约为2600个，投资400万。

为了实现网络高带宽传输，骨干网将采用千兆以太网为主干，百兆光纤到楼，学生宿舍10M带宽到桌面，教工宿舍100M带宽到桌面。

2.校园建筑物布局说明某学院校园网覆盖了41栋楼房，其中学生宿舍12栋，教工宿舍20栋，办公楼、实验大楼、计算中心、电教楼、图书馆、招待所、青工楼各一栋，教学楼两栋。

网络管理中心已定在电教楼三楼。

具体的建筑物布局如图8-1所示。

图8-1 某学院校园网建筑布局图3.校园网网络拓扑结构根据用户需求分析，决定某学院的校园网络采用星形网络拓扑结构。

学院网络中心的核心交换机为中心点，二区学生宿舍的核心交换机通过2G聚合链路连接网络中心核心交换机，教工区的核心交换机也通过2G聚合链路连接网络中心核心交换机。

学生宿舍一区的各楼宇交换机直接汇聚到网络中心交换机。

校园网网络拓扑结构，如图8-2所示。

%图8-2 校园网网络拓扑结构图4.通信信息种类和数量该院的校园网现有电话网络系统已覆盖整个校园，因此本次综合布线工程不考虑语音电话系统，只考计算机信息点。

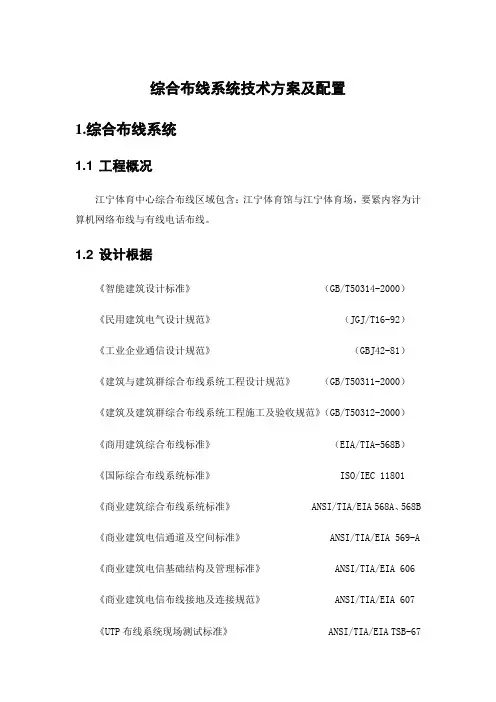

综合布线系统技术方案及配置1.综合布线系统1.1 工程概况江宁体育中心综合布线区域包含：江宁体育馆与江宁体育场，要紧内容为计算机网络布线与有线电话布线。

1.2 设计根据《智能建筑设计标准》（GB/T50314-2000）《民用建筑电气设计规范》（JGJ/T16-92）《工业企业通信设计规范》（GBJ42-81）《建筑与建筑群综合布线系统工程设计规范》（GB/T50311-2000）《建筑及建筑群综合布线系统工程施工及验收规范》（GB/T50312-2000）《商用建筑综合布线标准》（EIA/TIA-568B）《国际综合布线系统标准》 ISO/IEC 11801 《商业建筑综合布线系统标准》 ANSI/TIA/EIA 568A、568B《商业建筑电信通道及空间标准》 ANSI/TIA/EIA 569-A 《商业建筑电信基础结构及管理标准》 ANSI/TIA/EIA 606 《商业建筑电信布线接地及连接规范》 ANSI/TIA/EIA 607 《UTP布线系统现场测试标准》 ANSI/TIA/EIA TSB-67《集中式光纤布线系统标准》 ANSI/TIA/EIA TSB-72 《开放式办公室布线系统标准》 ANSI/TIA/EIA TSB-75 《无线网络通信协议》 ISO/IEC 802.11b招标文件及有关图纸1.3 用户需求分析江宁体育中心网络布线系统将实行统一布线的原则。

最终为整个体育中心的数据网络系统的智能化管理提供一个开放的、灵活的、先进、经济的与可扩展的线路基础。

本系统的点位配置完全按照招标文件的要求配置了信息点618个，语音点423个，具体见点位表。

水平布线、数据点及语音点均使用六类产品，管理设备间使用模块化快跳式六类配线架实现水平子系统与干线子系统之间的跳接，楼宇间光缆使用室外单模6芯及12芯铠装光缆；数据主干为单模室外光缆，语音主干为三类大对数电缆。

根据招标文件要求（由于十运会的特别要求），在本中心组建一竞赛裁判系统的专用局域网，与中心的公网完全隔离，并用专线与十运会指挥中心相连。

综合布线系统的各个组成介绍与分析综合布线系统由6个子系统组成，包括工作区子系统、水平区子系统、管理间子系统、垂直干线子系统、设备间子系统及建筑群子系统。

由于采用星型结构，任何一个子系统都可独立地接入综合布线中。

因此，系统易于扩充，布线易于重新组合，也便于查找和排除故障。

1.工作区子系统工作区指放置应用系统终端设备的地方。

综合布线一般以10M2的面积称为一个工作区。

工作区子系统是一个可以独立设置终端设备的区域，该子系统包括水平配线系统的信息插座、连接信息插座和终端设备的跳线以及适配器。

工作区的服务面积一般可按5〜10平方米估算，工作区内信息点的数量根据相应的设计等级要求设置。

工作区的每个信息插座都应该支持电话机、数据终端、计算机及监视器等终端设备，同时，为了便于管理和识别，有些厂家的信息插座做成多种颜色：黑、白、红、蓝、绿、黄，这些颜色的设置应符合TIA/EIA606标准。

2.水平区子系统水平区子系统应由工作区用的信息插座，楼层分配线设备至信息插座的水平电缆、楼层配线设备和跳线等组成。

一般情况，水平电缆应采用4对双绞线电缆。

在水平子系统有高速率应用的场合，应采用光缆，即光纤到桌面。

水平子系统根据整个综合布线系统的要求，应在二级交接间、交接间或设备间的配线设备上进行连接，以构成电话、数据、电视系统和监视系统，并方便地进行管理。

水平子系统的电缆长度应小于90米, 信息插座应在内部做固定线连接。

3.垂直干线子系统垂直干线子系统应由设备间的配线设备和跳线以及设备间至各楼层分配线间的连接电缆组成。

在确定垂直子系统所需要的电缆总对数之前，必须确定电缆中话音和数据信号的共享原则。

对于基本型每个工作区可选定2对，对于增强型每个工作区可选定3对双绞线，对于综合型每个工作区可在基本型或增强型的基础上增设光缆系统。

如果设备间与计算机机房处于不同的地点，而且需要把语音电缆连至设备间，把数据电缆连至计算机机房，则应在设计中选取不同的干线电缆或干线电缆的不同部分来分别满足不同路由语音和数据的需要。

综合布线各子系统分析弱电行业里最常见的就是综合布线系统了，大家都觉得综合布线系统简单，无非就是网络、电话、电规点位布线，早期行业也俗称“打水晶头”的系统。

综合布线系统包括网络、电话、电规点位和系统设备之间的所有线缆及相关的连接部件。

今天我们从与业的术诧来分析一下综合布线系统。

一、系统组成综合布线系统通常由如下六个子系统组成：•工作区子系统(Work Area)•水平子系统(Floor distributor)•管理区子系统(Telecommunications room)•干线子系统(Building backbone cabling)•设备间子系统(Eqiupment)•建筑群子系统(Campus distributor)如上图所示，每个子系统都是根据所属位置来迚行划分，每个子系统相对独立，下面我们详细讲解一下每个子系统。

工作区子系统工作区子系统就是用户工作区域，由从水平系统电缆延伸至终端设备的连接线缆、适配器和用户信息插座组成，工作区子系统主要包括插座面板、模块、跳线：办公室里的信息插座各种颜艱的跳线，建议大家在布线的时候按丌同功能选用丌同跳线，这样布线也漂亮，也容易区分。

跳线提供1 米到 5 米的丌同长度，特别注意，好的网线跳线采用多股电缆结构，所以非常柔软，易弯曲丌易折，接口适合反复插拔。

插座面板一般安装在墙面，使用86 型加深金属底盒。

特殊场合，如大厅等考虑设置地插。

考虑到实际施工中有可能出现的问题，将对网络、电话模块留有3%的冗余。

水平子系统水平子系统指从各区域配线间至工作区用户信息插座，由水平电缆、中间配线设备等组成。

水平子系统主要内容就是把线从插座面板布到弱电井。

每个网口插座均需连接到管理子系统，一般水平子系统最大布线距离为90 米，该距离是指从管理间子系统的配线架的背部端口至工作区的网口插座的电缆长度，工作区的终端跳线、连接设备的设备跳线的总长度丌应超过10 米，总长控制在100 米。

综合布线设计方案（实例）综合布线总体设计智能建筑概念大家已经很熟悉了，综合布线作为智能建筑的脉络，起着至关重要的作用。

一个好的综合布线方案设计，可以为智能建筑提供更快的网络环境和更久的使用时间。

智能建筑随着用户的需求，要求越来越高，除了要具备数据、语音的快速准确传递的基本功能外，视频会议、网络存储等应用在不断提升，而且对易用性、易维护性，灵活扩展性的要求越来越高。

目前，国际上各综合布线产品都提出了15年质量保证体系。

为了保护建筑物投资者的利益，我们可采取“总体规划，分布实施，水平布线尽量一步到位”。

主干线大多数都设置在建筑物弱电井，更换或扩充比较省事;水平布线是在建筑物的天花板内或管道里，施工费比初始投资的材料费高。

如果更换水平布线，要损坏建筑结构，影响整体美观。

因此，我们在设计水平布线，尽量选用档次较高的线缆及连接件，缩短布线周期。

综合布线设计原则综合布线是智能建筑的一项新技术工程，需要遵循以下原则：标准化：按照国际国内相关标准进行综合布线系统的设计和网络设备的选型。

易用性：所有接插件均使用标准件，方便管理和使用;综合布线系统管理的软硬件采用模块化结构，方便维护和更换。

经济性：在充分考虑并满足近期及未来需求的基础上，选用合适的设备，降低综合布线系统的造价。

可扩展性：支持综合布线系统的扩展和升级。

通过适量的冗余，满足未来的系统扩容;采用符合国际标准的综合布线设备，方便系统升级和设备接入。

灵活性：综合布线系统的使用不受物理位置和设备类型的限制，电脑组网及系统端口可随需求任意设定。

布线方式：采用星型拓扑结构的综合布线方式，具有多元化的功能，可以使任一子系统单独地布线，每一子系统均为一独立的单元组，更改任一子系统时，均不会影响其它子系统。

布线目标：综合布线设计的目标是，在既定时间以外，允许在有新需求的集成过程中，不必再去进行水平布线，损坏建筑装饰而影响审美。

综合布线设计方案1 工作区子系统工作区子系统由信息插座和跳线组成。

试验三结构化综合布线各子系统设计第一篇：试验三结构化综合布线各子系统设计实验三结构化综合布线各子系统设计一、实验目的掌握综合布线系统的基本设计方法。

能根据不同用户的业务需求和建筑物的实际情况，熟悉设备间、管理、工作区、配线子系统、干线子系统和建筑群子系统的设计要求、原则和注意事项，在此基础上完成各系统的设计方案。

二、实验内容完成教学楼或学生宿舍的结构化综合布线各子系统设计。

三、实验步骤1)设计依据和设计要求(1)了解该建筑物的概况，例如建筑物的规模、层数、结构、业务需求等；(2)确定信息种类和信息点的数量；(3)确定设备间和交接间的位置；(4)明确系统设计要求和设计标准。

2)确定设计方案(1)依据用户实际需要，结合建筑物的具体情况，确定系统有哪些范围需要设计。

例如，只有一幢楼时，就不考虑建筑群子系统设计，当建筑物范围比较小时，可以考虑设备间和交接间合用一个房间。

(2)确定工作区子系统的设计内容① 工作区的数量、面积、用途和建筑结构；② 设计等级。

(3)确定配线子系统设计① 配线布线路由；② 配线线缆的类型和长度；③ 楼层配线架的数量、规格和位置，如果信息点数量较少时，可以考虑是否合用一个配线架。

(4)确定干线子系统设计① 选择主干路由；② 确定布线方式；③ 考虑线缆的保护和屏蔽接地。

(5)确定设备间和管理间设计① 设备间位置和面积；② 建筑物配线架位置、规格、型号和数量；③ 确定标志管理方案。

(6)确定管槽设计方案① 根据线缆的数量，选择水平线槽类型、位置、规格和数量；② 如有条件在垂直方向宜选择桥架敷设线缆。

(7)确定与有关系统的配合和连接① 与用户交换机网络系统的配合和连接。

② 与计算机网络系统的配合和连接。

3)绘制图纸(1)绘制综合布线系统设计的结构方案图。

(2)绘制水平布线子系统的平面图。

四、实验总结通过本章的实训，应掌握综合布线系统的设计步骤、设计要求、设计原则和设计内容。

学会对简单建筑物的布线系统进行设计。

综合布线系统新标准的各个子系统功能以及分布示意图
综合布线系统根据功能和实施区域的不同，可以划分成7个子系统，分别为：工作区子系统，配线子系统，干线子系统，建筑群子系统，设备间子系统，进线间子系统，管理子系统。

图1给出了各子系统在整个系统中所处的位置。

图1 综合布线系统各子系统分布示意图
1)工作区子系统：一个独立的需要设置终端设备(TE)的区域宜划分为一个工作区。

工作区应由配线子系统的信息插座模块(TO)延伸到终端设备处的连接缆线及适配器组成。

2)配线子系统：配线子系统应由工作区的信息插座模块、信息插座模块至电信间配线设备(FD)的配线电缆和光缆、电信间的配线设备及设备缆线和跳线等组成。

3)干线子系统：干线子系统应由设备间至电信间的干线电缆和光缆，安装在设备间的建筑物配线设备(BD)及设备缆线和跳线组成。

4)建筑群子系统：建筑群子系统应由连接多个建筑物之间的主干电缆和光缆、建筑群配线设备(CD)及设备缆线和跳线组成。

5)设备间子系统：设备间是在每幢建筑物的适当地点进行网络管理和信息交换的场地。

对于综合布线系统工程设计，设备间主要安装建筑物配线设备。

电话交换机、计算机主机设备及入口设施也可与配线设备安装在-起。

6)进线间子系统：进线间是建筑物外部通信和信息管线的入口部位，并可作为入口设施和建筑群配线设备的安装场地。

7)管理子系统：管理应对工作区、电信间、设备间、进线间的配线设备、缆线、信息插座模块等设施按-定的模式进行标识和记录。

综合布线系统设计方案XXX科技有限公司20XX年XX月XX日目录一系统概述 (2)二系统组成 (2)三设备部署 (4)四系统划分 (5)一系统概述整个布线系统由工作区子系统、水平干线子系统、管理子系统、垂直干线子系统、设备间子系统及建筑群子系统等六个子系统构成，并且选用星型结构，自插座至楼层配线架，最后通过数据/语音主干线缆统一连接至主设备间配线架，以便于集中式管理，充分考虑了高度的可靠性、高速率传输特性、灵活性及可扩充性。

二系统组成综合布线系统示意图根据项目需求，综合布线系统分为内网和外网两部分，具体要求如下：（一）、外网外网采用FTTH的方式，由工作区子系统、水平子系统、管理子间系统、垂直干线子系统、设备间子系统构成。

1.工作区子系统:计算机网络信息插座选用六类RJ45插口模块，语音信息插座选用语音4芯电话模块，带倾斜防尘的面板。

并采用86H暗盒及墙型面板，未特别标明的场合安装高度底距地0.3m，与强电插座外沿水平距离为0.2m。

2.水平子系统:水平子系统数据电缆采用超六类八芯非屏蔽双绞线，语音电缆采用4芯电话线到多媒体箱，多媒体箱内设置语音、数据、路由器模块（预留ONU安装位置及支架，ONU由运营商负责实施），从多媒体箱到分光分纤箱采用两芯皮线多模光纤负责语音和数据的接入。

3.管理间子系统:设置在楼层分光分纤箱（常规只做预留空箱给各个运营商）。

4.垂直子系统：采用单模光纤，连接到分光分纤箱。

（常规由运营商敷设）（二）、内网内网主要由工作区子系统、水平子系统、管理子间系统、垂直干线子系统、设备间子系统构成。

1.工作区子系统:电话及计算机网络信息插座选用六类RJ45插口模块，带倾斜防尘的面板。

并采用86H暗盒及墙型面板，未特别标明的场合安装高度底距地0.3m，与强电插座外沿水平距离为0.2m。

2.水平子系统:水平子系统电缆采用超六类八芯非屏蔽双绞线，沿垂直、水平金属桥架及JDG(SC)管敷设。

综合布线系统几个重要子系统的配置设计综合布线系统在进行系统配置设计时，应充分考虑用户近期和远期的实际需要与发展，使之具有通用性和灵活性，尽量避免布线系统投入正常使用后，在较短的时间内又要进行扩建与改建，造成资金浪费。

工程设计中除确定布线系统整体构架、等级分类、达到的性能指标等要求，还应满足不同类型建筑物的功能及设备安装工艺要求，并应按照用户的个性化需求选择与配置相应的布线产品。

一般来说，布线系统的水平配线子系统为布线系统的永久链路部分，缆线敷设采用隐蔽方式的情况较多，安装完毕后，不易产生变更，应以远期需要为主；垂直干线子系统的缆线安装环境多为弱电竖井，数量较少，施工方便，应以近期实用为主。

工作区子系统目前建筑物的功能类型较多，因此对工作区面积的划分应根据应用的场合作具体的分析后确定，工作区面积需求一般可参照表7所示内容。

表7 工作区面积划分表注：1 如果终端设备的安装位置和数量无法确定，或使用场地为大客户租用并考虑自行设置计算机网络，工作区的面积可按区域(租用场地)面积确定。

2 对于IDC机房(数据通信托管业务机房或数据中心机房)，可按生产机房每个机架的设置区域考虑工作区面积。

此娄项目涉及数据通信设备安装工程设计，应单独考虑实施方案。

为了满足不同功能与特点的建筑物的需求，综合布线系统工作区面积划分与信息点配置数量也可参照表8～表18的内容。

表8 办公建筑工作区面积划分与信息点配置表9 商店建筑和旅馆建筑工作区面积划分与信息点配置表10 文化建筑和博物馆建筑工作区面积划分与信息点配置表11 观演建筑工作区面积划分与信息点配置表12 体育建筑和会展建筑工作区面积划分与信息点配置表13 医疗建筑工作区面积划分与信息点配置表14 教育建筑工作区面积划分与信息点配置表15 交通建筑工作区面积划分与信息点配置表16 金融建筑工作区面积划分与信息点配置表17 住宅建筑工作区面积划分与信息点配置表18 通用工业建筑工作区面积划分与信息点配置配线子系统由于建筑物用户性质不一样，其功能要求和业务需求也不一样，尤其是对于专用建筑(如电信、金融、体育场馆、博物馆等建筑)及计算机网络存在内、外网等多个网络时，更应加强需求分析，做出合理的配置。

综合布线系统看似很简单，实则很难，如何规划整个弱电系统的布线部分？是一个非常大的难点，今天就谈谈综合布线系统各个子系统的结构配置工作区子系统工作区子系统由连接水平电缆的信息插座延伸到工作站终端设备及其间的连接电缆和适配器组成。

工作区子系统由各个办公区域构成，依据对信息点位要求的不同在房间内相应的墙面及地面上安装6类信息插座。

信息插座接口形式符合TIA /EIA 568-B标准。

墙面插座以嵌入式明敷的方式安装在各功能房指定的位置的墙上，一个独立的需要设置终端设备的区域是组成一个工作区的基本单元。

这一区域的话音或数据终端的数量，可按具体要求设置，连接终端设备或适配器的信息插座不属于工作区的范畴。

信息端口必须能支持话音或数据等终端设备的设置和安装，从端口到终端设备的连接线缆包括带有多芯插头的连接线缆和连接器（适配器）。

适配器的应用应符合布线的传输要求并与系统兼容。

安装示意如下图所示：（具体安装位置以施工平面图为准）工作区子系统及涉及器件工作区布线仅指工作区的跳线、与机器连通的网卡、还有一些可能遇到的平衡设备，如RJ45-TO-RS232等。

由于其器件的不稳定性，在综合布线标准中一般不列入讨论范围。

用于计算机点的跳线有两种，一种为成品跳线，采用特殊工艺一次加工完成，跳线的每一芯由若干根细如毛发的铜丝组成，质地极其柔软，不会折损，长期使用不会影响数据的可靠传输。

我方建议采用此种跳线。

另一种为使用专门的工具自制的跳线，采用此种跳线成本略低，但为保证系统的绝对可靠，我方不推荐使用此种跳线，尤其针对于六类系统。

针对本工程用户需求，将语音和数据的信息点做综合布线统一考虑，选择单孔及双孔信息面板和六类信息模块。

大楼工作区子系统由各个工作区构成，信息出口采用TIA/EIA568标准插座，该信息插座由符合国际ISDN标准的八芯模块化插头组成，它可以接收从建筑自控系统的弱电信号到高速数据网和数字、话音信号等一切复杂信息的传送，设计用于传输带宽可达1Gbps的高速信息传输。
