结构设计原理简支梁课程设计一、简支梁的概念与特点简支梁是指两端支承，中间自由伸展的一种结构形式，是最基本的梁结构。

其特点在于只有一个自由端，另一个端点被支承，因此只能承受单向弯曲力和剪力。

简支梁广泛应用于建筑、桥梁、机械等领域。

二、简支梁的受力分析1. 弯矩分析在简支梁中，弯矩是一种重要的受力形式。

当外力作用于简支梁时，会产生弯曲变形和弯矩。

根据欧拉-伯努利假设，在弹性阶段内，简支梁上任意一点处的曲率半径R与该点处的弯矩M之间满足以下关系式：M = EI/R其中E为杨氏模量，I为截面惯性矩。

2. 剪力分析除了弯矩外，在简支梁中还会产生剪力。

剪力是指垂直于截面方向的作用力，在简支梁中主要由跨距和荷载大小决定。

在计算剪力时，需要考虑材料的剪切模量和截面形状。

三、简支梁的结构设计原理1. 材料选择在简支梁的设计中，材料的选择至关重要。

一般来说，钢材比混凝土更适合作为简支梁的材料，因为它具有更高的强度和刚度。

此外，在选择材料时还需要考虑其耐久性、可靠性和成本等因素。

2. 截面设计截面设计是指确定简支梁的宽度和高度等参数。

在进行截面设计时，需要考虑到荷载大小、跨距长度、所选材料的强度和刚度等因素。

一般来说，截面应尽可能大，以提高其承载能力。

3. 支承方式简支梁的支承方式直接影响其受力性能。

一般来说，支承应均匀分布在两端，并且应该保证支点之间没有间隙。

此外，在进行支承设计时还需要考虑到地基稳定性和抗震性能等因素。

4. 荷载计算荷载计算是指确定简支梁所需承受的荷载大小和分布情况。

荷载计算需要考虑到使用环境、使用目的、使用频率等因素。

一般来说，荷载应按照设计标准进行计算，并且应该考虑到可能出现的紧急情况。

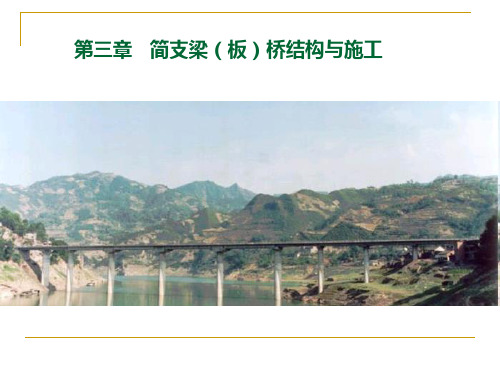

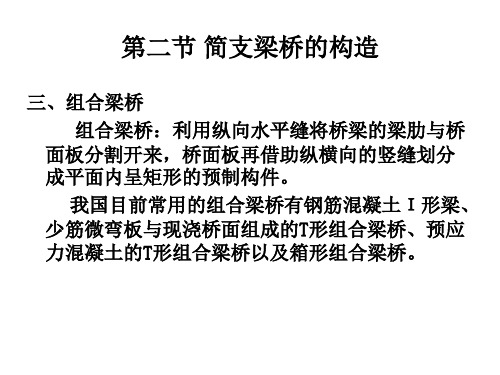

5. 桥梁设计在桥梁设计中，简支梁是最常见的桥梁形式之一。

在进行桥梁设计时，需要考虑到跨度、车流量、地形等因素。

此外，在进行桥梁设计时还需要保证其抗震性能和耐久性。

四、课程设计本次课程设计旨在让学生了解简支梁的结构原理和受力分析方法，并通过实际操作提高学生的实践能力。

装配式钢筋混凝土简支板桥设计一. 设计资料1. 桥面跨径及桥宽标准跨径：根据该跨桥梁的方案比选，且该河流无通航要求，并根据《公路桥涵设计通用规范》第1.3.2条的新建桥梁标准跨径的要求，方案确定为标准跨径13米的钢筋混凝土空心简支板。

主梁全长：伸缩缝取4厘米，梁长12.6米。

计算跨径：根据《公路桥涵设计通用规范》第1.3.2条的规定，板的计算跨径取相邻两支承中心的距离，本桥取为12.6米。

桥面宽度：根据《公路桥涵设计通用规范》确定桥面宽度为：净—7m+2×0.75m。

2. 设计荷载：荷载等级：公路—Ⅰ级3.材料钢筋：主钢筋用Ⅱ级钢筋，其他钢筋用Ⅰ级钢筋混凝土：C354. 地形、地质条件桥址处在河道标高为0.0米；桥头路面标高为7.5米；河道边坡为1：2；相应标准跨径L，河底宽B=60m。

桥址处4.0m高程以上为耕植土，4.0m高程以下为亚粘土，其13mb基本承载力为200kpa，内摩擦角为20。

5.该河道无通航要求；设计洪水位为5.5m。

7500.0设计依据：（1）.《公路桥涵设计通用规范》（JTJ 021—85）；（2）.《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTJ 023—85）;(3) . 《结构设计原理》第二版人民交通出版社；（4）.《桥梁工程》合肥工业大学出版社；二. 构造布置：1 . 板桥横断面：参考我国交通部制定的跨径6—13m空心板的标准图板厚的取值为0.4—0.8m，本设计板厚取0.7m，并采用空心截面以减轻结构的自重。

采用装配法施工，即先预制，后吊装的方法。

根据施工现象的吊装能力，预制板宽为0.99m。

具体尺寸见下图2 . 板梁: 根据施工现场的吊装能力，预制板宽0.99m，其余尺寸见下图三、板的毛横截面几何特性计算;(一) 预制板的截面几何特性：3211、 补上挖空部分以后得到的截面，其几何特性为：面积A b =99×70=6930cm 2对上缘的面积矩：S b =A b y b =6930×35=242550cm 3重心至截面上缘的距离 y b =35cm 。

简⽀梁桥毕业设计第⼀章设计⽅案⽐选1.1 设计资料青岛⾼新区科技⼤道桥：规划河道宽度76m，河底标⾼-0.05m，设计洪⽔⽔位⾼程2.45m，河岸标⾼3.5m；设计洪⽔频率1/100，桥下不通航，不需考虑流冰；双向4车道，设计时速60km/h,设计荷载为公路I级；地震烈度为6度。

1.2 ⽅案编制初步确定装配式预应⼒混凝⼟简⽀Ｔ梁桥、钢筋混凝⼟拱桥、等截⾯预应⼒混凝⼟连续梁桥三种桥梁形式。

（1）装配式预应⼒混凝⼟简⽀T形梁桥图1-1 预应⼒混凝⼟简⽀T形梁桥（尺⼨单位：cm）孔径布置：26m+26m+26m，桥长78⽶，桥宽2×12m（分离式）。

桥⾯设有1.5%的横坡，不设纵坡，每跨之间留有4cm的伸缩缝。

结构构造：全桥采⽤等跨等截⾯预应⼒T形梁，主梁间距2.4m。

预制T梁宽1.8m，现浇湿接缝0.6m，每跨共设10⽚T梁，全桥共计30⽚T梁。

下部构造：桥墩均采⽤双柱式桥墩，基础为钻孔灌注桩基础，桥台采⽤重⼒式U形桥台。

施⼯⽅法：主梁采⽤预制装配式施⼯⽅法。

（2）钢筋混凝⼟拱桥图1-2 钢筋混凝⼟拱桥（尺⼨单位：cm）孔径布置：采⽤单跨钢筋混凝⼟拱桥，跨长78m。

结构构造：桥⾯⾏车道宽15m,两边各设1.5m的⼈⾏道，拱圈采⽤单箱多室闭合箱。

下部构造：桥台为重⼒式U形桥台。

（3）装配式预应⼒混凝⼟连续梁桥图1-3 预应⼒混凝⼟连续梁桥（尺⼨单位：cm）孔跨布置：24m+30m+24m,桥长78m，桥⾯宽18m(整体式),设有2m的中间带，桥⾯设有1.5%的横坡，其中中间标⾼⾼于外侧标⾼。

主梁结构：上部结构为等截⾯板式梁。

下部结构：上、下⾏桥的桥墩基础是连成整体的，全桥基础均采⽤钻孔灌注摩擦桩，桥墩为圆端型形实体墩。

施⼯⽅案：全桥采⽤悬臂节段浇筑施⼯法。

1.3 ⽅案⽐选表1-1 ⽅案⽐选表选择第⼀⽅案经济上⽐第⼆⽅案好；另外第⼀⽅案⼯期较短，施⼯难度较⼩；在使⽤性与适⽤性⽅⾯均较好。

所以选择第⼀⽅案作为最优⽅案。
