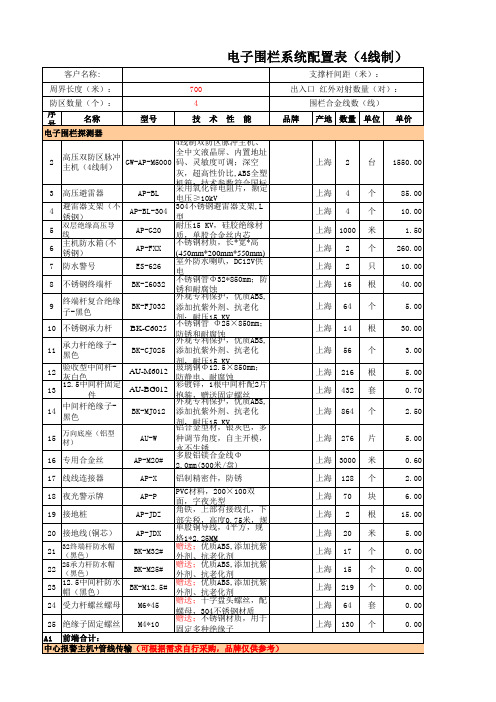

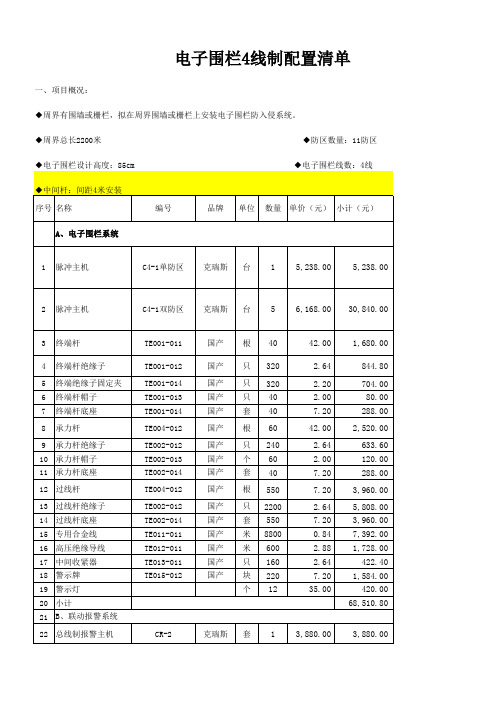

电子围栏配置清单(模板)

第三章货物需求表★货物需求明细表2、220kV变电站配置需求清单〔600米周界〕3、110kV变电站配置需求清单〔350米周界〕2、交货时间：签订供货合同后30天。

3、交货地点：买方指定的四川境内工程工程站。

第四章技术标准变电站工程框架招标设备电子围栏技术条件书四川省电力公司2021年9月目录一、总那么二、工程条件三、配置要求四、技术要求注：★标示条款为否决条款。

一、总那么本技术标准书适用于四川省电力公司变电站〔含开关站〕脉冲电子围栏系统。

★2.产品检测报告投标产品〔主机等〕应通过公安部级或国家级的平安防范报警系统质检测试中心检测，投标方提供其型式检验报告。

3.卖方需仔细阅读包括本技术标准书在内的招标文件中的所有条款。

卖方提供货物的技术标准应符合招标文件所规定的要求。

卖方在投标文件中应对本技术标准书的条文逐一进展应答,如卖方提供产品设备与本技术标准书的要求产生技术、配置方面的差异应列技术差异表并作出说明。

4. 本技术标准书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和标准的条文，卖方应提供符合本标准书和工业标准的优质产品。

5.投标方应对其投标系统的组成构造、工作原理、运行方式、功能和性能以图文方式作详细介绍，主要设备应提供原厂技术参数和技术说明书。

6.本技术标准书提出的设备配置、数量、技术参数针对详细变电站会有所变化，最终以签定的技术协议为准。

7.投标方保证提供的设备均为全新的、质检合格的产品。

假设提供低于本技术标准书要求或伪劣产品，一经查实，将取消其在四川省电力公司的投标资格并进展索赔。

1) 投标方的工作范围a)按招标文件要求提供设备。

b〕有义务配合电力设计单位完成该工程的施工图设计，提供设计单位因施工图设计所需要的产品技术资料，包括设备外形图、安装图、接线图、技术说明书、安装说明书等，图纸应提供AUTOCAD 格式电子文件。

c〕负责系统的安装调试。

d)提供通信控制协议文本，并配合完成接入监控主站端的调试。

序号类别名称参数数量单位-4智能脉冲电子围栏探制器(双防区网络型）差分电压输出技术：每条线上有电压，相临两线之间有压差。

LCD液晶显示屏动态指示每条线上的电压，系统状态、安全运行时间、系统电压、ID地址码。

高/低压手动切换、远程设备自动切换台-3高压避雷器（含支架）氧化锌、复合材料个-2主机防水箱(不锈钢）不锈钢材质，长*宽*高(400mm*200mm*500mm)个-1声光报警器室外防水声光报警器，DC12V供电个0铝合金终端杆铝合金管Φ32*850mm；防锈和耐腐蚀；防雨帽根1终端杆绝缘子 (灰白色）优质ABS,添加抗紫外剂、抗老化剂；耐压15 KV个2铝合金承力杆铝合金管 Φ21×850mm；防锈和耐腐蚀；防雨帽根3承力杆绝缘子(灰白色）优质ABS,添加抗紫外剂、抗老化剂，耐压15 KV个4中间杆空心玻璃钢杆Φ95×850mm；防静电、耐腐蚀；根5中间杆绝缘子(灰白色）优质聚丙烯,添加抗紫外剂、抗老化剂，耐压15 KV,配合中间杆使用个6万向底座镀彩锌金属底板，厚度3mm；送中间杆固定件块720#多股合金线多股铝镁合金线Φ2.0mm(400米/盘)米8收紧器(灰白色）优质聚丙烯,添加抗紫外剂、抗老化剂，合金线的收紧个脉冲电子围栏前端周界报警系统电子围栏清单9线线连结器铝制精密件，防锈个10警示牌（夜光）PVC材料，200×100双面，字夜光型块11双层高压绝缘线耐压15 KV，双层绝缘材质，单股合金丝内芯米12接地桩角铁，上部有接线孔，下部尖税，方便深钻入地下套13报警控制主机（网络型）1、标准网络RJ45接口，UDP协议支持128个网络设备接入；所带设备类型丰富：网络模块、网络电子地图、网络接警终端等等，均可接入；2、本地两路485总线输入，可带128个485节点；3、本地16路有线节点扩展，常闭输台14蓄电池DC 12V，断电可保证正常工作块15声光报警器用于机房现场报警个16PVC管信号线和电源线穿管，埋地敷设等方式米17信号线报警主机和探测器之间信号传输用米18电源线探测器供电用，可以就近取电米19辅材膨胀螺丝、扎带、胶布等批报警设备A设备材料合计：B备注触网、等电位跨接功能。

7、脉冲电子围栏系统主要设备和组网方式7.1单个防区的脉冲电子围栏设备脉冲电子围栏主机输出瞬间高压脉冲信号，脉冲电子围栏主机分为单防区和双防区，定压型和调压型，脉冲电子围栏主机安装在室内时，可以壁挂式安装，安装在室外时，一定要外加防雨箱，安装位置在周界防区内，壁挂或者落地式安装，电子围栏主机连接电子围栏前端，连接声光报警灯，通过RS485通讯接口连接报警中心的报警控制主机。

单个防区的电子围栏所有设备连接图如下。

7.2脉冲电子围栏主机的技术参数◆供电电源：交流220V±10%，50HZ◆输出电压：高压5KV到8KV，低压700到2000伏。

◆最大能量：5J◆脉冲间隔：≥1.0s◆脉冲持续时间：≤0.1s◆脉冲最大电量≤2.5mc◆脉冲电流峰值≤10A◆脉冲超过300mA的持续时间＜1.5ms◆后备电池：12V4AH◆使用温度：-25℃～+55℃◆电子围栏主机的功耗：单防区≤10瓦，双防区≤15瓦。

◆电子围栏主机外型尺寸：320*220*120◆电子围栏主机重量：3公斤◆电子围栏主机报警条件：电子围栏前端合金线发生断线或短路或搭地时，电子围栏主机报警。

以下是两款脉冲电子围栏主机的实物图，可以分为单防区电子围栏主机和双防区电子围栏主机。

进口机型WIZORD-IS/ID 基本机型XB-100BS/BD7.3 脉冲电子围栏主机指示灯说明◆交流220伏电源供电正常时，“电源指示灯”点亮。

◆电子围栏主机处于布防状态时，“布防指示灯”点亮。

◆电子围栏主机处于撤防状态下，“撤防指示灯”点亮。

◆电子围栏前端的合金线断线时，“断线指示灯”点亮。

◆电子围栏前端的合金线短路时，“短路指示灯”点亮。

7.4 脉冲电子围栏前端设备明细高压绝缘线终端杆绝缘子中间杆绝缘子合金线承力杆绝缘子终端绝缘子固定夹中间杆底座线线连接器避雷器紧线器声光报警器U形底座电子围栏警示牌中间杆底座固定夹中间杆帽子高分贝警号脉冲电子围栏前端可以安装在围墙或围栏上，也可以落地式安装。

XXXXXXXX有限公司电子围栏设计方案XXXXXX有限公司电子围栏系统一、系统设计依据：《脉冲电子围栏及其安装和安全运行》 GB/T 7946-2008《国际电子围拦标准》 GE1-61011《安全防范系统通用图形符号》 GA/T74-94《世界安全电子围栏标准》CEI61011,AS/NZS60335《脉冲电子围栏及其安装和安全运行》GB/T7946-2008《防盗报警控制器通用技术条件》GB 12663-2001《安全防范工程技术规范》GB 50348-2004《入侵探测器第1部分：通用要求》GB 10408.1－2000《安全防范系统验收规则》GA 308-2001《入侵报警系统技术要求》GA/T 368-2001《安全防盗报警设备安全要求和试验方法》GB/T 16796-1997用户意图及装潢设计提供的图纸根据相关标准及甲方提供的图纸，并与甲方技术人员的沟通交流，现对厂区的东、北的围墙实施安装电子围栏系统，系统对围墙分割2个防区实施安全防范。

东围墙到1#岗亭处为防区1；1#岗亭向北及北围墙为防区2，各防区管理控制均连接到2#岗亭（南大门）处方便控制管理。

示意图如下：二、系统特点1)、系统先进、性能稳定、使用简单可靠EH600高压电子脉冲主机性能稳定，技术先进，器材组合合理，在国际具有顶尖地位。

本产品操作简便，一般保安人员经过简单培训就可完全掌握。

由于器材的合理组合，大大增加了系统的使用寿命，致使综合成本下降。

2)、系统的整体性、严密性和威慑性本系统是一种“有形”的报警系统，实实在在地给人一种威慑感觉，使入侵者增加一种心理压力，从而把报警系统和警戒系统有机地结合起来，达到以防为主，防报结合的目的。

安装本系统后，相当于在墙顶上形成一道“有形”的电子屏障，增加了围墙高度，使外人无法入侵，也使围墙内的人无法从墙面攀越逃离。

电子脉冲每分钟60次扫描电子墙的每一根导线，每个脉冲峰值有700－8000伏（可调），使入侵者难以攀越，以此延长了翻越的时间。

电子围栏方案模板Pte1013Ⅰ公司简介 (2)第一部分系统设计根据 (3)第二部分电子围栏系统设计方案 (4)2.1电子围栏概述 (4)2.2系统设计思想 (5)2.3系统设计说明 (6)2.4系统功能描述 (6)2.5 电子围栏系统构成 (7)2.5.1 脉冲主机 (7)2.5.2前端围栏 (8)2.5.3 中心报警设备 (11)第三部分设备清单（自配） (12)第四部分使用与保护 (13)4.1 检查 (13)4.2 通电 (13)4.3 注意事项 (13)第五部分售后服务承诺 (14)5.1 服务电话 (14)5.2 保修期限 (14)5.3 后期保护 (14)5.4 技术指导 (14)5.5 特殊情况处理 (14)5.6 系统文档的建立与储存 (15)第六部分附件 (16)附件1 案例实景（自选） (16)附件2 部分工程案例（自选） (17)附件3 公司资质及荣誉（自选） (18)公司简介上海广拓信息技术有限公司是一家由研发、市场、销售、技术与服务等多个部门构成的专业从事于智能化周界报警系统产品生产与销售的高科技企业，公司始终秉承世界一流的品牌经营理念与创新意识，汇聚了众多的安防领域专业人才，坚持以技术创新引领行业进展，以专业的系统解决方案满足客户，积极投身社会公益事业——服务社会、回馈社会，提供超前、全面的服务体系。

广拓在行业内与社会中所取得的成就●电子围栏国家标准的要紧起草单位（GB/T 7946—2008）●中国安全防范产品行业协会常务理事单位●2008年被评为“中国最大的电子围栏供应商”●2008年被评为最具影响力的电子围栏品牌●建立了系列化的国家专利库●单个电子围栏项目周界最长（26km）●最早获得平安保险公司承保产品责任险（500万）●业内最具有规模的的公益事业，认养大熊猫并命名“帕克顿”●最完善的遍布全国的备品、备件库网络●遍布在中国各地各行各业上万家的应用案例●第一家开通800免费销售热线●第一家开通400免费客服专线●第一家通过ISO9001：2000质量管理体系认证●第一家推出具有高低压转换功能与大屏幕液晶显示的脉冲主机●第一家推出电子围栏系统远程操纵软件●第一家推出符合上海电子围栏地标的六线制专用脉冲主机第一部分系统设计根据《脉冲电子围栏及其安装与安全运行》GB/T 7946—2008《本市安防工程用高压电子脉冲式探测器基本技术要求》【沪公技防（2008）0013号】《安全防范工程技术规范》GB 50348-2004《上海市重点单位重点部位安全技术系统要求防范》DB31/329.5-2005《防盗报警操纵器通用技术条件》GB 12663-2001《安全防范工程技术规范》GB 50348-2004《入侵探测器第1部分：通用要求》GB 10408.1－2000《入侵探测器第4部分：主动红外入侵探测器》GB 10408.4－2000《防盗报警操纵器通用技术条件》GB 12663-2001《安全防范系统验收规则》GA 308-2001《安全防范工程程序与要求》GA/T 75-94《入侵报警系统技术要求》GA/T 368-2001《报警系统电源装置、测试方法与性能规范》GB/T 15408-1994《安全防盗报警设备安全要求与试验方法》GB/T 16796-1997《民用建筑电气设计规范》JGJ/T16-92《电气装置安装工程接地装置施工及验收规范》GB6510-92《工业企业通讯接地设计规范》GBJ79-85《智能建筑弱电工程设计施工图集》GJBT-471《智能建筑设计标准》GB/T50314-2000《弱电工程通用技术标书》DG/TJ08-603-2002《智能建筑弱电工程设计施工图集》《电气装置安装工程电缆线路施工及验收规范》GB50168-92《建筑物防雷设计规范》GB50057-94《安全防范工程程序与要求》GA/T75-94《安全防范系统通用图形符号》GA/T74-2000《建筑电气安装工程质量检验评定标准》GYT253-88第二部分电子围栏系统设计方案2.1电子围栏概述电子围栏系统，就是在基地的非出入通道的周边区域设置脉冲电子围栏探测器，形成一道电子围墙进行防范与管理。
