电气防爆概论

防爆电气设备的防爆常识论述随着科技不断的发展，各种工业设备也随之不断更新换代。

在这样一个环境下，防爆电气设备的防爆常识显得尤为重要。

因为电气设备在生产中直接参与了许多有较高风险的工业生产领域，同时也面临着来自外界环境的威胁。

防爆电气设备是普及的，可以保障电气设备不会因为爆炸而受到损伤，而且也可以有效的预防因电气设备故障等因素而引发火灾或者爆炸事故。

针对此点，本文就防爆电气设备的防爆常识加以探讨，以期对广大工业在职人员，以及电气行业爱好者提供一些简单有效的方法。

首先，我们需要了解防爆电气设备的特点和构成。

防爆电气设备是指可以在其内部的电气、电子、机械、液压、气动部位等可燃性介质存在情况下工作的电气设备。

其主要特点是能够有效地抑制爆炸的传播，并能保护电气设备内部的元件不受爆炸波及。

其构成主要是由防爆外壳、防护元件及电气元件等部分组成。

其中，防爆外壳有防止外界火花，静电、撞击，腐蚀、振动及超压爆炸等威胁的作用。

防护元件则是指用于防止电气设备之间传递爆炸性元器件的元件，常见的有熔断器、隔离开关、断路器等。

电气元件则是指电气设备本身所配备的元器件。

通常包括电动机、开关、变压器、控制器等。

接着，我们需要了解什么因素会导致电气设备发生爆炸。

主要有：静电、机械火花、刷轮摩擦、电弧、绝缘失效等。

静电问题比较常见，静电的燃烧温度可达到2000-3000摄氏度，有爆炸性，要警惕静电问题。

尤其要注意防止静电穿透燃气或粉尘环境中的爆炸性物质，引起爆炸。

因此防爆电气设备的电气元件要使用防静电材料，如特殊塑料和地线。

那么，在使用防爆电气设备的时候，我们应该注意哪些事项呢？第一，要选择正确的防爆等级。

防爆等级是指电气设备在可燃气体或蒸气作用下，防止其内部发生爆炸的一种等级。

这个等级与工作环境是直接相关的，他包括：I级、II级等。

在不同级别的防爆场合中，所采取的预防措施及要求不同，而选择不当会造成不必要的浪费和问题。

其次，要定期检查电气设备。

电气设备防爆原理
电气设备防爆原理是指在易燃或爆炸性环境中使用的电气设备，通过采取特定的措施，以防止电火花或高温引起环境中的可燃物或爆炸物发生燃烧或爆炸的原理。

电气设备防爆原理主要包括以下几个方面：
1. 防止电火花引起爆炸：电气设备中的电流、电压和电能都需要在安全范围内，以防止电火花的产生。

这可以通过限制电流大小、使用特殊的电器元件和电缆等措施实现。

2. 限制电气设备表面温度：爆炸环境中的可燃物质通常会引起温度升高，因此电气设备表面的温度需要控制在安全范围内，以防止可燃物质的自燃或爆炸。

这可以通过采用散热装置、隔热材料和控制电气设备运行温度等措施实现。

3. 防止爆炸物进入电气设备：在易燃或爆炸性环境中，需要防止爆炸物质进入电气设备内部，因为爆炸物质可能引起电气设备的燃烧或爆炸。

这可以通过采用密封设计、使用防爆壳体和过滤器等措施实现。

4. 防止火花或电弧扩散：当电气设备内部发生电弧或火花时，需要采取措施以防止其扩散到周围的可燃物质中。

这可以通过采用隔离设备、使用抗干扰材料和安装防爆隔离开关等措施实现。

综上所述，电气设备防爆原理是通过控制电气设备的电流、电
压、电能大小，在表面温度上限制，防止爆炸物质进入设备内部，并防止火花或电弧扩散等方式，以保证设备在易燃或爆炸性环境中的安全运行。

电气防爆知识点总结一、电气防爆的概念电气防爆是指在易燃易爆气体、蒸气、粉尘等可燃物质环境中，防止电气设备产生火花或高温引发爆炸的防护措施。

电气防爆是工业生产中的重要安全措施之一，主要是为了避免因电气设备的使用引发火灾或爆炸。

二、电气防爆的分类1. 根据防爆方式的不同，电气防爆可以分为防爆型和隔爆型两种。

2. 防爆型是指电气设备本身具有防爆性能，能够在易燃易爆环境中安全使用。

3. 隔爆型是指将易燃易爆环境与非易燃易爆环境进行隔离，使电气设备在非易燃易爆环境中安全使用。

三、电气防爆的等级和组别1. 根据爆炸气体和粉尘的分布和存在时间长短，将防爆环境划分为不同的等级和组别。

2. 爆炸气体分为I、II、III三类，粉尘分为A、B、C、D四类，根据不同等级和组别，选择适合的防爆电气设备。

四、电气防爆的原理1. 防爆电气设备能够在易燃易爆环境中安全使用的原理，在于其对电气设备的外壳、内部元件和电气连接部件进行了特殊设计和处理，防止火花、高温和弧光的产生。

2. 通过使用防爆隔离开关、防爆灯具、防爆电机等防爆电气设备，能够有效地防止火花和高温引发爆炸。

五、电气防爆的应用范围1. 电气防爆主要应用于石油、化工、航天航空、煤矿等易燃易爆场所，包括石油钻采平台、炼油厂、化工厂、航天发射场、煤矿井下等。

2. 除了工业领域外，一些特殊场所如医疗、实验室等也需要使用防爆电气设备，以确保安全生产和工作环境。

六、电气防爆的标志标识1. 防爆电气设备的标志标识是电气防爆领域的重要内容，主要包括防爆标志、防爆等级、防爆组别、防爆证书标志等，用于指示和识别防爆电气设备的类型和性能。

2. 防爆标志一般包括Ex标志、防爆等级和组别标志、防爆证书标志等，用户在选用和使用防爆电气设备时，应注意防爆标志的含义和使用范围。

七、电气防爆的选用原则1. 在选择使用防爆电气设备时，应根据工作场所的爆炸环境等级和组别，结合实际情况选择合适的防爆电气设备。

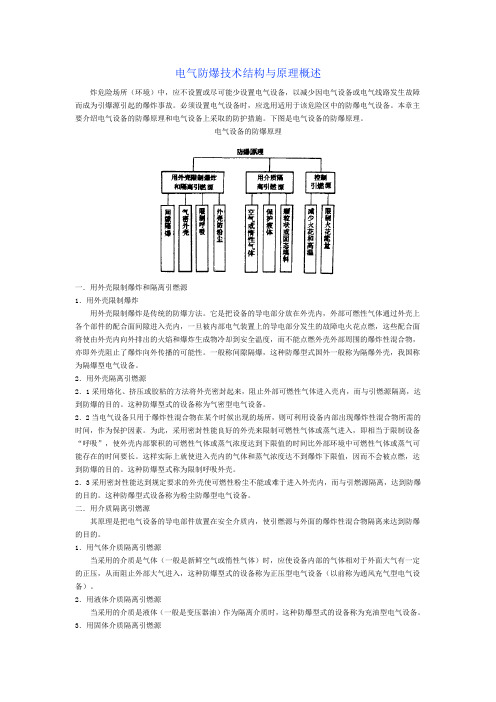

电气防爆技术结构与原理概述炸危险场所（环境）中，应不设置或尽可能少设置电气设备，以减少因电气设备或电气线路发生故障而成为引爆源引起的爆炸事故。

必须设置电气设备时，应选用适用于该危险区中的防爆电气设备。

本章主要介绍电气设备的防爆原理和电气设备上采取的防护措施。

下图是电气设备的防爆原理。

电气设备的防爆原理一．用外壳限制爆炸和隔离引燃源1．用外壳限制爆炸用外壳限制爆炸是传统的防爆方法。

它是把设备的导电部分放在外壳内，外部可燃性气体通过外壳上各个部件的配合面间隙进入壳内，一旦被内部电气装置上的导电部分发生的故障电火花点燃，这些配合面将使由外壳内向外排出的火焰和爆炸生成物冷却到安全温度，而不能点燃外壳外部周围的爆炸性混合物，亦即外壳阻止了爆炸向外传播的可能性。

一般称间隙隔爆，这种防爆型式国外一般称为隔爆外壳，我国称为隔爆型电气设备。

2．用外壳隔离引燃源2．1采用熔化、挤压或胶粘的方法将外壳密封起来，阻止外部可燃性气体进入壳内，而与引燃源隔离，达到防爆的目的。

这种防爆型式的设备称为气密型电气设备。

2．2当电气设备只用于爆炸性混合物在某个时候出现的场所，则可利用设备内部出现爆炸性混合物所需的时间，作为保护因素。

为此，采用密封性能良好的外壳来限制可燃性气体或蒸气进入，即相当于限制设备“呼吸”，使外壳内部聚积的可燃性气体或蒸气浓度达到下限值的时间比外部环境中可燃性气体或蒸气可能存在的时间要长。

这样实际上就使进入壳内的气体和蒸气浓度达不到爆炸下限值，因而不会被点燃，达到防爆的目的。

这种防爆型式称为限制呼吸外壳。

2．3采用密封性能达到规定要求的外壳使可燃性粉尘不能或难于进入外壳内，而与引燃源隔离，达到防爆的目的。

这种防爆型式设备称为粉尘防爆型电气设备。

二．用介质隔离引燃源其原理是把电气设备的导电部件放置在安全介质内，使引燃源与外面的爆炸性混合物隔离来达到防爆的目的。

1．用气体介质隔离引燃源当采用的介质是气体（一般是新鲜空气或惰性气体）时，应使设备内部的气体相对于外面大气有一定的正压，从而阻止外部大气进入，这种防爆型式的设备称为正压型电气设备（以前称为通风充气型电气设备）。

爆炸危险环境电气防爆技术概述随着工业化的不断开展，爆炸事故也越来越多地受到关注。

特别是在爆炸危险环境中，电气设备的防爆技术至关重要。

本文将概述爆炸危险环境电气防爆技术的根本概念、分类以及常见的防爆措施和标志。

1. 什么是爆炸危险环境电气防爆技术？爆炸危险环境电气防爆技术是指根据爆炸危险环境的特点，采取适宜的技术手段和措施，防止电气设备在该环境中发生爆炸。

这种技术的主要目的是保护人员的生命平安和财产的平安。

2. 爆炸危险环境电气防爆技术的分类爆炸危险环境电气防爆技术按照防爆方式的不同可以分为两大类：隔爆〔Ex d〕和增安〔Ex e〕。

隔爆是指在设备外壳内部形成隔爆腔室，通过设计和制造阻挡火花、爆炸气体的装置，防止火花或热源进入爆炸危险区域，从而到达防爆的效果。

增安是指通过降低电气设备的电压和能量，使得设备不会产生或产生火花、弧光等危险源，从而减少火花引发爆炸的可能性。

除了隔爆和增安之外，还有一些其他的爆炸危险环境电气防爆技术，如压力耐爆〔Ex p〕、浸入防爆〔Ex m〕、围困泄爆〔Ex q〕等。

这些技术根据不同的防爆原理和需求，提供了更加灵巧和多样化的防爆解决方案。

3. 爆炸危险环境电气防爆的常见措施和标志在爆炸危险环境中，为了防止电气设备引发爆炸事故，需要采取一系列的防爆措施。

其中，常见的措施包括：•密闭设备：将设备密封起来，防止火花或热源进入爆炸环境。

这种措施常见于易燃气体或粉尘的爆炸危险环境中。

•散热装置：通过加装散热装置，使设备的温度保持在平安范围内，以防止过热导致火花引发爆炸。

•防爆罩：在设备的关键部位加装防爆罩，用于阻挡火花，防止引发爆炸。

•防爆标志：在爆炸危险环境中，需要使用符合防爆要求的设备，这些设备会带有相应的防爆标志，以提醒人员注意环境的危险性。

对于爆炸危险环境电气防爆技术的设计和应用，国际上有一系列的标准和标准，如IEC 60079系列、NFPA 70、NEC等，这些标准和标准提供了详细的要求和指导，帮助人们有效地进行爆炸危险环境电气防爆工作。

电气防火防爆xx年xx月xx日contents •电气防火防爆概述•电气防火防爆基础知识•电气防火防爆措施•电气防火防爆监管与检查•电气防火防爆安全培训与演练•电气防火防爆新技术与发展趋势目录01电气防火防爆概述电气防火防爆是指通过采取有效的措施，预防电气设备在运行过程中产生的电火花、电弧、高温等引燃、引爆易燃易爆物质，防止发生火灾和爆炸事故。

定义电气防火防爆具有普遍性、潜在性和复杂性的特点，涉及范围广泛，与人们的生产、生活密切相关。

特点定义与特点电气火灾与爆炸事故会直接造成设备损坏和建筑物损毁，导致严重的财产损失。

电气火灾与爆炸的危害财产损失火灾和爆炸产生的热辐射、浓烟、爆炸冲击波等会对现场人员造成伤害，甚至造成生命危险。

人员伤亡电气火灾事故可能引发连锁反应，导致事故范围扩大，影响生产和生活秩序。

影响范围广保障生命安全电气火灾和爆炸事故会对现场人员造成伤害，甚至危及生命，电气防火防爆可以有效减少人员伤亡，保障生命安全。

保障社会财产安全电气防火防爆可以有效减少电气火灾和爆炸事故的发生，降低财产损失，维护社会财产安全。

提高社会安全水平电气防火防爆是社会公共安全的重要组成部分，对于提高社会安全水平具有重要意义。

电气防火防爆的重要性02电气防火防爆基础知识具有甲烷、汽油、柴油、苯、乙醚、乙醇等易燃物质，且爆炸下限<10%，此类场所的火灾和爆炸危险性最大。

易燃易爆场所的分类与等级甲类具有甲烷以外的易燃物质，且爆炸下限≥10%，此类场所的火灾和爆炸危险性次之。

乙类具有除甲、乙类以外的不燃烧液体、气体和蒸气，此类场所的火灾和爆炸危险性较低。

丙类防爆原理通过外壳将设备放置在危险环境中，阻止外部爆炸性气体进入外壳，同时防止内部产生的高温高压气体向外泄露。

电气设备防爆类型隔爆型、增安型、本质安全型、正压型、充油型、充砂型、无火花型等。

电气设备的防爆原理与类型0102选择符合规范的电缆和电线应选择符合规范的电缆和电线，避免过载、短路等故障。

电气防火防爆ppt xx年xx月xx日•电气防火防爆概述•电气防火防爆的基本知识•电气防火防爆的关键技术目录•电气防火防爆的工程应用•电气防火防爆的案例分析•电气防火防爆的前沿研究01电气防火防爆概述电气火灾和爆炸常常导致人员伤亡，如触电、烧伤、爆炸冲击等。

电气火灾和爆炸的危害人员伤亡电气火灾和爆炸常常导致严重的财产损失，包括建筑物的损坏、设备的毁坏等。

财产损失电气火灾和爆炸可能产生有毒烟雾和有害气体，对环境造成污染。

环境污染维护财产安全电气防火防爆可以预防电气火灾和爆炸事故对财产的损失，从而减少经济损失。

保障生命安全电气防火防爆可以有效预防电气火灾和爆炸事故的发生，从而保障人民生命安全。

促进经济发展电气防火防爆是经济发展的重要保障措施之一，可以保障生产活动的正常进行和促进经济发展。

电气防火防爆的重要性和必要性电气防火防爆从最初的电路短路检测、过载保护等基本措施，逐步发展为包括报警、联动控制、安全防护等多层次、全方位的防范体系。

发展历程目前，电气防火防爆已经成为了建筑、化工、石油、电力等众多领域中不可或缺的防范措施，同时也形成了较为完善的技术规范和标准。

现状电气防火防爆的发展历程和现状02电气防火防爆的基本知识电气火灾当电气设备的绝缘损坏或电路短路时，电线或设备会过热，导致火灾。

电气爆炸在密闭环境中，由于电气故障产生火花、电弧或高温，可燃气体、粉尘等物质发生爆炸。

电气火灾和爆炸的机理电气防火防爆的基本原则和措施选用阻燃、耐火、低氧等不易燃烧的电缆和设备。

合理选择电气设备和电缆保持电气设备的正常运行设置安全保护装置合理布局和分隔定期检查和维护电气设备，防止过载、短路、接触不良等问题。

如熔断器、断路器等，在电路发生异常时及时切断电源。

将易燃易爆物质与电气设备保持安全距离，并设置防火墙、防爆墙等。

电气防火防爆的主要方法和手段使用红外线、超声波等手段检测电气设备运行状况，及时发现隐患。

预防性检测在易燃易爆场所使用防爆电器、仪表等设备，避免设备内部产生电火花、高温等。
