风冷热泵中央空调方案简介中央空调系统是现代建筑中常用的空调解决方案之一。
风冷热泵中央空调方案是一种高效、节能的空调系统，可以满足建筑物的制冷和供暖需要。
该方案利用热泵技术将热量从室内或室外传递到房间内，实现室内温度的调节。
本文将介绍风冷热泵中央空调方案的原理、组成部分以及优势等方面内容。
原理风冷热泵中央空调系统基于热泵技术，利用制冷剂的特性，通过循环工作原理实现房间内外热量的传递。
系统主要由以下几个组成部分组成：1.压缩机：将制冷剂进行压缩，提高其温度和压力。
2.冷凝器：将制冷剂的热量传递给室内或室外的空气，使其冷凝为液体。
3.膨胀阀：控制制冷剂的流量，使其降低温度和压力。
4.蒸发器：从室内或室外的空气吸取热量，使制冷剂蒸发为气体。
系统工作原理如下：1.压缩机将低温低压的制冷剂进行压缩，提高温度和压力。
2.高温高压的制冷剂通过冷凝器，向室内或室外的空气传递热量，使制冷剂冷凝为液体。
3.经过膨胀阀控制流量后，制冷剂进入蒸发器，从室内或室外空气中吸取热量，使制冷剂蒸发为气体。
4.循环往复进行，实现室内温度的调节。
组成部分风冷热泵中央空调系统一般由以下几个组成部分构成：室外机室外机是整个系统的核心部分之一。
它包含了压缩机、冷凝器和扇机等组件。
室外机通常安装在室外墙壁或屋顶上，用于将制冷剂的热量传递给室外空气。
室内机室内机一般安装在室内墙壁或天花板上，用于将制冷剂的热量传递给室内空气。
室内机一般包括蒸发器和风扇等组件。
风管系统风管系统用于将室内机产生的冷热空气输送到各个房间。
风管系统一般包括进风口、出风口、风管和风口等组件。
控制系统控制系统是整个中央空调系统的大脑，用于控制系统的运行和温度的调节。
控制系统通常包括温度传感器、控制面板、线路和控制算法等。
优势相比传统的中央空调系统，风冷热泵中央空调方案具有以下优势：1.高效节能：热泵技术能够利用自然界的热量，通过循环工作原理实现室内外热量的传递，节约能源消耗。

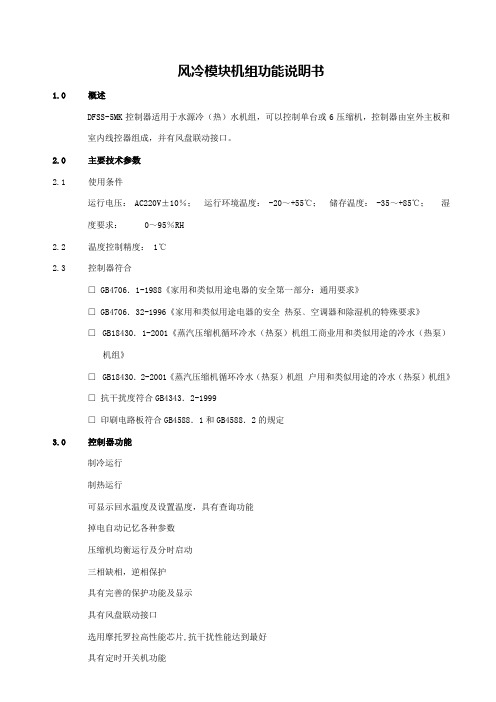

风冷模块机组功能说明书1.0概述DFSS-5MK控制器适用于水源冷（热）水机组，可以控制单台或6压缩机，控制器由室外主板和室内线控器组成，并有风盘联动接口。
2.0主要技术参数2.1使用条件运行电压： AC220V±10％；运行环境温度： -20～+55℃；储存温度： -35～+85℃；湿度要求： 0～95％RH2.2温度控制精度： 1℃2.3控制器符合□ GB4706．1-1988《家用和类似用途电器的安全第一部分：通用要求》□ GB4706．32-1996《家用和类似用途电器的安全热泵﹑空调器和除湿机的特殊要求》□GB18430．1-2001《蒸汽压缩机循环冷水（热泵）机组工商业用和类似用途的冷水（热泵）机组》□GB18430．2-2001《蒸汽压缩机循环冷水（热泵）机组户用和类似用途的冷水（热泵）机组》□抗干扰度符合GB4343．2-1999□印刷电路板符合GB4588．1和GB4588．2的规定3.0控制器功能制冷运行制热运行可显示回水温度及设置温度，具有查询功能掉电自动记忆各种参数压缩机均衡运行及分时启动三相缺相，逆相保护具有完善的保护功能及显示具有风盘联动接口选用摩托罗拉高性能芯片,抗干扰性能达到最好具有定时开关机功能4.0面板操作室内线控器面板如图一4.1.开关机按“运转/停止”键，机组开机，指示灯亮；再按“运转/停止”键，机组关闭，指示灯灭。
开机，关机均存储数据。
4.2.模式转换按“模式”键，选择所需的模式,“制冷”“制热”模式“制冷”模式显示雪花符号“制热”模式显示太阳符号(默认在关机状态下才可转换模式)4.3.定时开关机设置〖b7〗设置为0时是组合定时（设置请参阅下面设置章节）开机状态下，按“定时”键，定时关机；关机状态下，按“定时”键，定时开机；按“定时”键后，小时时间闪显；按“时间▽△”键，调整小时定时时间再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟定时时间再按“定时”键，定时设定完成再按“定时”键，则取消定时设置〖b7〗设置为1时是循环定时按“定时”键后，小时时间闪显，开始设定定时开时间；按“时间▽△”键，调整小时定时开时间再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟定时开时间再按“定时”键，小时时间闪显，定时开时间设定完毕，开始设定定时关时间；按“时间▽△”键，调整小时定时关时间再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟定时关时间按“定时”键，定时关时间设定完成4.4.时钟设定按住“定时”键5秒键后，小时时间闪显，进入时钟设定状态；按“时间▽△”键，调整小时时钟再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟时钟再按“定时”键，时钟设定完成4.5.查询循环定时（〖b7〗设置为1）时，按“查询”键可显示实时时间。

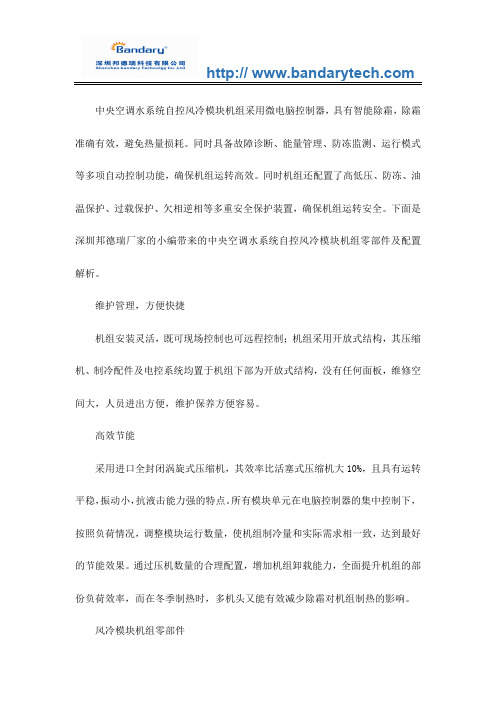

中央空调水系统自控风冷模块机组采用微电脑控制器，具有智能除霜，除霜准确有效，避免热量损耗。
同时具备故障诊断、能量管理、防冻监测、运行模式等多项自动控制功能，确保机组运转高效。
同时机组还配置了高低压、防冻、油温保护、过载保护、欠相逆相等多重安全保护装置，确保机组运转安全。
下面是深圳邦德瑞厂家的小编带来的中央空调水系统自控风冷模块机组零部件及配置解析。
维护管理，方便快捷机组安装灵活，既可现场控制也可远程控制；机组采用开放式结构，其压缩机、制冷配件及电控系统均置于机组下部为开放式结构，没有任何面板，维修空间大，人员进出方便，维护保养方便容易。
高效节能采用进口全封闭涡旋式压缩机，其效率比活塞式压缩机大10%，且具有运转平稳，振动小，抗液击能力强的特点。
所有模块单元在电脑控制器的集中控制下，按照负荷情况，调整模块运行数量，使机组制冷量和实际需求相一致，达到最好的节能效果。
通过压机数量的合理配置，增加机组卸载能力，全面提升机组的部份负荷效率，而在冬季制热时，多机头又能有效减少除霜对机组制热的影响。
风冷模块机组零部件壳管式换热器和板式换热器换热器采用全优化设计，结构合理，运行可靠，性能优异；耐压抗震，不宜变形，制冷剂运行时畅通无阻，管路回油通畅，安全性高。
压缩机世界一流涡旋式压缩机，运转噪音低，采用了吸气最佳分配结构，非对称的涡旋盘和低变形量的固定涡旋盘，提高了能效比，采用了电机的最佳冷却结构、滚柱轴承及干式轴承，提高了可靠性，且具有多种保护功能；排气温度保护、高低压力保护、过电流保护、逆相保护等。
风机采用低噪音轴流风机，辅之于高效电机的使用，进一步提升机组效率，降低噪音。
热力膨胀阀进口世界一流制冷配件——热力膨胀阀，通过调节系统过冷（热）度来调节系统流量，且此机选择双热力膨胀阀控制流量，制冷、制热分开控制，能力调节更均匀。
一般性中央空调系统配置大概有如下几种；1、主机（包括风冷、水源热泵、地源热泵、蒸汽溴化锂机组、等）2、末端配置：通风管道、风机盘管、组合式空调机组、吊顶式空气处理机组、新风机组、风口、消声器、静压箱、调节阀等以上就是深圳邦德瑞的小编给大家介绍的简单介绍。
风冷模块中央空调原理
风冷模块中央空调是一种常见的空调系统，它利用风冷热泵技术将热量从室内转移到室外，从而实现空调效果。
这种空调系统包括室内机和室外机两部分，室内机用于控制温度，室外机用于散热。
室内机通过空气循环系统将室内空气吸入，经过过滤和降温处理后再排出。
它包含一个蒸发器，通过蒸发器，制冷剂从液态变为气态，吸收室内热量。
同时，室内机还通过循环风扇将处理后的冷空气送入室内，从而降低室内的温度。
而室外机则包含一个压缩机和一个冷凝器。
压缩机将制冷剂压缩成高温高压的气体，然后将其送入冷凝器。
在冷凝器中，制冷剂通过与外部空气的热交换，释放室内吸收的热量，并回到液态。
整个系统的工作过程如下：首先，室内机中的蒸发器通过吸热将室内空气的热量转移到制冷剂身上，使其蒸发。
然后，压缩机将蒸发后的制冷剂压缩成高温高压的气体。
接下来，该气体经过冷凝器，与外部空气进行热交换，释放热量并降温，然后变成液态。
最后，制冷剂通过膨胀阀回到室内机，从而完成一个完整的循环。
这种风冷模块中央空调系统通过外部空气进行散热，不需要额外的冷却介质，因此具有节能、环保的优势。
同时，该系统还提供了可调节的温度控制和空气过滤功能，可以为室内提供舒
适的温度和空气质量。
由于其使用方便和较低的运行成本，风冷模块中央空调在商业和家庭应用中被广泛使用。
模块式风冷冷（热）水机组一、产品适用范围模块式风冷冷水机组广泛应用于宾馆、商场、办公楼、展览馆、机场、体育馆等公共设施的舒适性中央空调系统，并能满足电子、制药、生物、轻纺、化工、冶金、制药、电力、机械等行业的工艺性空调系统的不同使用要求。
二、产品种类及规格1、风冷冷水机组标准型系列产品共计68个不同的品种规格。
2、整体式机组制冷量范围为100-760kW。
3、模块式机组有60kW、120KW、180kW、210kW、250kW五种基本模块，可灵活组合为制冷量60-1750kW各种模块式机组；4、机组制冷运行时能提供温度为5-15℃的冷冻水。
标准工况下，出水温度7度，回水温度12度。
（产品外观图）三、品质与服务▲风冷模块冷热水空调机组的设计、生产、销售严格按照ISO9001-2000质量保证体系运行，确保产品质量。
▲机组坚持选用名牌制冷配件用于产品的制造，成本虽有所增加，但用户的风险会大大减少。
▲具有国际先进的《风冷机组实验室》，用于风冷机组的设计、开发与实验研究及产品出厂测试。
每一个零部件必须经过严格的检验后才能组装到机组上，每一台机组必须经过全性能的测试后才允许出厂。
▲风冷冷热水空调机组系列产品经国家空调质量中心测定，各项指标均高于或达到国家标准，产品质量稳定，运行可靠，市场占有率连年上升，稳居国内同行业领先地位。
▲优质的产品需要优质的服务，顾客至上是亚太公司一贯坚持的原则，亚太拥有包括系统设计、辅助配套、施工安装、用户培训、调试维修等全方位的服务。
四、工作原理及主要技术特点（一）工作原理图（二）、主要技术特点1、精选名牌配件，机组高效、节能、耐用：①机组的压缩机、冷凝风机、热力膨胀阀、热气旁通阀、控制电脑等关键元器件均选用知名品牌厂家的产品，确保机组高效、节能、耐用。
②机组选用阻燃型保温材料，避免了人为因素造成火灾事故,确保机组安全运行。
进口微电脑控制器全中文显示触摸屏电脑手操器进口热力膨胀阀、电磁阀2、完备的机组控制功能，多重安全保护措施，确保机组安全运行：（1）机组具备的控制功能：●机组启停控制●远程、近程控制选择●机组程序设定●回水温度控制设定●能量调节自动控制●高水温低水温限定报警●防冰冻保护设定●压缩机启停程序管理●压缩机手动管理●机组定时管理●水泵管理●可编程温度管理●全功能运行参数显示●故障报警及诊断功能（2）机组具备的安全保护功能：●压缩机相序保护●压缩机过载、过热保护●冷凝风机、电机设置过热保护●系统设有高、低压力保护装置●系统设有必备的安全阀、放气阀、排污阀●热泵机组配备了能量调节阀，确保机组低温运行安全、可靠●电器元件具有防触电保护●防冻保护●系统设有断水保护3、机组控制系统智能化，具有集中监控和远程监控接口：①机组采用进口微电脑控制触摸屏，中文显示，界面友好。
PHNIX风冷模块机组在威海办公楼中央空调项目的应用芬尼克兹（集团）刘万才1．工程情况该项目位于山东威海，是一个旅游渡假村办公楼项目，建筑面积约3400平米。
其中办公楼中央空调部分采用采用PHNIX（芬尼克兹）风冷冷热水模块机组，型号PASRW450S机组2台，型号PASRW250S 机组1台，机组安装在建筑物顶层屋面。
2．PHNIX风冷模块机组简介风冷冷（热）水机组是以空气为冷（热）源，以水为供冷（热）介质，采用电驱动制冷和制热，作为冷热兼用型的一体化设备，可实现全年性气候运行的一种机型。
它是一种能够提供冷热源的独立完整机组。
由于我国幅员辽阔，地形复杂，不同地区气象参数差别很大，所以，风冷模块式冷热水机组适用于既无供热锅炉；又无供热管网或其它稳定可靠热源，却又要求全年空调的暖通工程。
在实际应用中具有如下特点：■适用范围广：适用于商用写字楼、高档住宅、餐馆、医院、银行、商场等多种场合。
■智能化控制：配置多功能夜晶控制器，操作简单，最大限度方便客户。
■经济运行\维修便利：机组模块化独立运转，节省运行费用。
各台主机相互独立，维修时只需停故障机组即可，不必整座楼宇停机，维修简单、费用低廉。
■优质元器件：采用国际名牌压缩机，优质换热器，制冷制热更加强劲，能效比高。
■设计灵活、方便控制：机组无需专用机房，节省了宝贵的主机占地面积。
水管路系统不受长度和高度的限制（由水泵扬程确定），可以配合各种形式的室内末端使用，具有设计灵活、安装方便等特点。
■费用低廉、安全环保：室内制冷管路为低压水系统管路，制冷剂密封在室外主机内，不易泄露，对环境的影响远远小于直接蒸发式系统。
■模块化系统、适用各种规模的工程：模块化风冷冷热水商用中央空调机组系统由多台模块单元机组组成，每一个模块单元又具有一个或多个完全独立的制冷系统，可以按照所需的制冷量的大小，选择不同的单机组成不同制冷量的机组集成，使之完全满足实际的需要。
现有空调系统需要增容时，只要增加新的模块单元即可，便于客户分步投入。
功能规格书V1.6编制：周新桥2005-10-5修改：王坚2005-12-10会签：梁锐审核：杨亚华批准：伍光辉日期：2005-12-10修改说明：1、V1.2版本在V1.1版本的基础上修改了低压检测的条件和电流保护的时间限制，以及增加T6低温保护。
2、V1.3版本在V1.2版本的基础上修改了回油电磁阀动作程序3、V1.4版本在V1.2版本的基础上修改了T6保护的温度点。
4、V1.5版本在V1.4版本的基础上修改了除霜退出条件和除霜过程中压缩机动作。
5、V1.6版本在V1.5版本的基础上修改了以下几项：（1）、启动程序中水流非正常时，风机和四通阀的动作规则（2）、除霜退出条件和除霜过程中压缩机动作。
（3）、低压保护检测说明200KW 大型模块式风冷热泵功能规格书（日立）概述本规格书描述了大型模块式风冷热泵机组的使用条件和功能规格，其中功能规格部分包括每个单元机的功能规格和线控器的功能规格。
大型模块式风冷热泵机组由多个72匹模块单元机组成，每个模块都装有12个压缩机，一个双系统干式蒸发器。
机组可由1-8个模块组合而成，最大容量1600KW 。
一、系统说明出水进水单元1单元2干式蒸发器风冷冷凝器低压罐四通阀压机6压机1单向阀热力膨胀阀油分离器二、使用条件 2.1电源条件：供电电源标准：380V 3N ～50HZ ，电压范围：342V —418V2.22.3水温控制范围机组根据出水温度控制。
出水温度控制—制冷：7-12℃，默认7℃；制热：45-50℃，默认45℃。
2.4蒸发器水侧压力标准蒸发器水侧压力为1.0MPa 。
三、机组I/O 汇总表每个模块有两个单元分别对应一块控制板，每个单元的控制板硬件完全相同，主机控制板地址码必须设定为0#，其余从机设定为1-15#；主从电控板之间通过通讯线连接，每个控制板都有下列输入/输出信号。
模块机组的每个单元都具有相同的电控功能，通过电控板上的地址码来设定主从机。
地址码为0#规定为主机，其余地址均为从机。
Bosch风机盘管机组产品特点风机盘管空调器主要由离心风机、盘管换热器等构成，是冷水机组空调系统的末端装置，它广泛应用于宾馆、饭店、工厂、医院、展览馆、商场以及办公大楼等多房间或大空间工业和民用建筑的空调场所，以满足降温除湿、采暖等要求，为人们创造一个清新、宁静、四季如春的工作和生活环境。
▪轻巧美观，结构紧凑坚固。
机身高度仅220mm，超薄的外形设计使机组可以安装在相当狭小空间。
▪结构设计灵活，用户在现场可方便的改变机组的左右接管方向。
机组安装省时省力。
▪电机配以高精度永久润滑封闭优质滚珠轴承，噪声低，寿命长。
电机轴经镀铬处理，经久耐用。
电机引出线全部套以金属软管保护，以免损伤。
▪高效能机组换热器采用优质紫铜管，配以高效百叶窗式亲水铝箔翅片，精密机械涨管，换热效率高。
大直径叶轮风机的强化送风使机组发挥最大的传热效能。
▪低噪声机组所选用的低转速前向多翼金属叶轮及低噪声电机，出厂前逐一经过严格的动平衡测试，在保证风量与出风静压的基础上最大限度的降低机组噪声。
▪安全防漏：机组凝结水盘为整体冲压一次成型，无焊缝、焊点；难燃型保材料整体粘贴于水盘，杜绝滴漏水的现象。
专门设计的水盘带有一定倾斜度，确保凝结水迅速排出。
Bosch风机盘管机组零部件特点箱体：▪箱体采用优质镀锌板材，强度高，体积小，外形简洁，不易腐蚀。
并具有指示、警告标识，铭牌等相关的标贴，其材料耐腐蚀、耐磨的金属材料，并固着于设备显著位置。
▪箱体上贴有电机的电气接线图纸。
盘管：▪进水温度制冷范围从5℃到12℃，制热范围从35℃到70℃，管排数为3排管。
▪高效换热盘管选用优质无缝磷脱氧紫铜管，外配铝制裂隙翅片，翅片采用高纯度铝箔材质并有防腐亲水膜功能。
铝制散热翅片以机械胀管方式与盘管外壁连接，充分保证盘管的换热性能和质量。
▪Bosch使用气压浸水法检漏。
风盘最高工作压力1.6Mpa，水压实验压力1.8Mpa，保持3分钟无泄漏。
充分考虑运行环境，不易堵塞。
中央空调分类及常用部件功能介绍中央空调的分类一、依照能源方式分类1、电制冷空调2、澳化锂制冷空调3、其他能源空调二、电制冷空调是我们用到最多的空调形式，实在谈谈电制冷空调的分类依照冷却方式分类：1、风冷：冷凝器采纳强制空气对流的方式进行换热，家用空调基本上都是这种，风冷空调又有单冷型和热泵型两种，单冷型顾名思义只可以夏天制冷，热泵型既可以夏天制冷又可以冬天制热。
2、水冷：从冷凝器散发的热量用水流进行冷却，为达到节水的目的，冷凝器出来的冷却水被水泵输送到冷却水塔，与空气进行热交换后在回到冷凝器。
水冷系统一般只能制冷。
依照主机压缩机的形式分类：1、活塞式压缩机：是早期空调曾普遍使用的压缩机，由于零部件过多，故障率较高，且生产成本也比较高，运行稳定性差，压缩机抗液击的本领差，现在已经很少使用。
2、涡旋式压缩机：目前使用频率很高的一种压缩机，压缩机由定盘、动盘、电机、机体四大部分构成，最大的特点是零部件少，运行稳定性高，使用寿命长，广泛的运用于小型制冷机组，如后面讲到的模块机、家用空调等。
风扇分为金属风叶、塑料风叶和金属浇注风叶等，叶型有多种。
风机的噪声包括电动机电磁噪声、机械噪声和叶片气动噪声。
轴流风机工作时，叶片周期性地承受不均匀气流的脉动作用，产生噪声；另一方面，由于叶片上压力分布的不均匀，转动时对四周气体及零件的扰动亦构成旋转噪声；此外，由于气体流经叶片时产生湍流附面层，旋涡脱离，引起叶片上压力分布的脉动而产生涡流噪声。
旋转噪声和涡流噪声合成了风机的气动噪声，因此掌控叶片气动噪声是削减风机噪声的根本。
另外构成风机的导流罩、电机支架的结构及风机与风冷冷凝器匹配与否也在相当程度上影响到风机的性能，对此也必需作认真的讨论。
在低压力大流量轴流风机中，为了增大气体流通部分的面积，风机的轮毂比V=d/D一般都取得比较小。
在这种情况下，为了削减叶片的扭曲程度以及能充分利用外径处线速度较大的叶片部分来传递能量，通常采纳指数更小的变环量设计，这将增大叶轮内流线由内向外的偏移程度，在叶片根部会产生一向外的径向分力，因而大大加添了叶片外径处的二次流损失，恶化了风机的工作性能。
暖通空调工艺：风冷模块机组的简介风冷模块机组分为单冷型和热泵型，其中热泵型风冷模块机组集制冷、制热功能于一体、即可供冷，又可供热，能实现夏季降温，冬季采暖，一机多用。
因此，风冷热泵机组通常是既无供热锅炉、又无供热热网或其它稳定可靠热源，却又要求全年空调的暖通工程设计中优先选用的方案，该机组可与风机盘管或柜式、吊顶式空气处理机以及新风机组一起组成半集中式空气调节系统，具有风机盘管系统的诸多优点，布置灵活，外形美观、节省建筑空间、调节方便，可以单独停、开而不影响其它房间，运行噪声低等特点。
节约用水风冷模块机组省去了冷却水系统所必不可少的冷却塔、水泵、锅炉及相应的管道系统等许多辅件，系统结构简单，安装空间省、维护管理方便且又节约能源，避免了水质过差的地区所造成的冷凝器结垢，水管堵塞等现象，同时还节约了水资源。
节省能量风冷模块机组比水冷式机组一次性投入要稍高，但是全年运转费用要低于水冷式冷水机组，机房建筑费用在各种空调冷热源系统中最少，维护保养费用约为水冷式或者锅炉的一半费用。
是目前冷（热）水空调设备产品中保养、维修最经济、简单的机种。
该机组可以直接放置在屋顶、裙楼平台或水平地面上，无需建造机房、锅炉房、安全而清洁，制热时的热量直接取之于室外空气，可节省能量。
适用性强风冷模块机组产品充分吸收国际、国内冷冻、空调领域最新发展技术的基础上研制开发设计的成熟定型产品。
该机组严格按照国家行业标准设计制造，精选世界著名制造商生产的高品质、名品牌的压缩机、风机、冷媒系统控制元件以及电脑控制器件，通过合理的系统匹配及结构设计，使机组在-10℃以上气温条件下能有效制热，产品广泛适用于要求全年性空调而冬季负荷不大的华北，华南、西南地区以及一些水资源缺乏区域。
同时对一些冬季气温相对较低且无锅炉或者其他供热条件的地区尤为适用。
