哈思中央空调风冷模块机方案

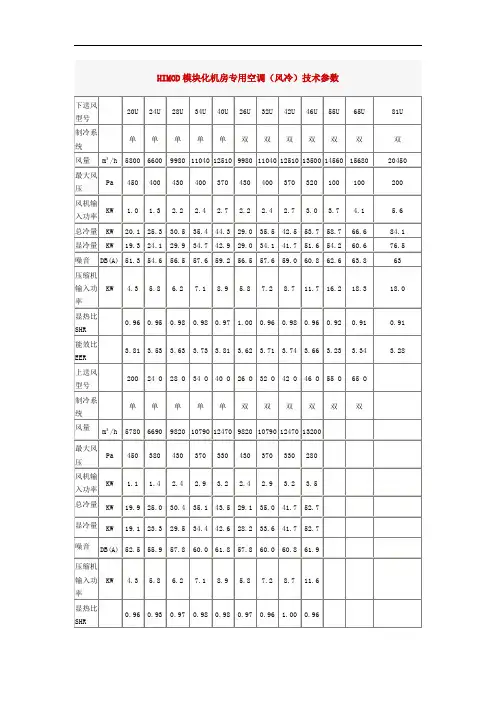

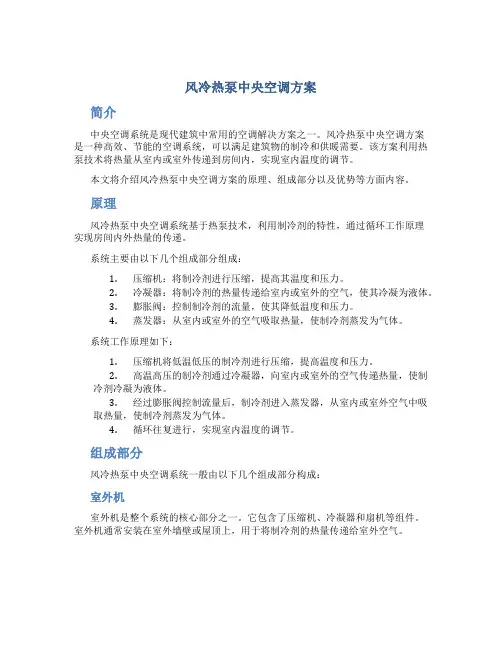

风冷热泵中央空调方案简介中央空调系统是现代建筑中常用的空调解决方案之一。

风冷热泵中央空调方案是一种高效、节能的空调系统，可以满足建筑物的制冷和供暖需要。

该方案利用热泵技术将热量从室内或室外传递到房间内，实现室内温度的调节。

本文将介绍风冷热泵中央空调方案的原理、组成部分以及优势等方面内容。

原理风冷热泵中央空调系统基于热泵技术，利用制冷剂的特性，通过循环工作原理实现房间内外热量的传递。

系统主要由以下几个组成部分组成：1.压缩机：将制冷剂进行压缩，提高其温度和压力。

2.冷凝器：将制冷剂的热量传递给室内或室外的空气，使其冷凝为液体。

3.膨胀阀：控制制冷剂的流量，使其降低温度和压力。

4.蒸发器：从室内或室外的空气吸取热量，使制冷剂蒸发为气体。

系统工作原理如下：1.压缩机将低温低压的制冷剂进行压缩，提高温度和压力。

2.高温高压的制冷剂通过冷凝器，向室内或室外的空气传递热量，使制冷剂冷凝为液体。

3.经过膨胀阀控制流量后，制冷剂进入蒸发器，从室内或室外空气中吸取热量，使制冷剂蒸发为气体。

4.循环往复进行，实现室内温度的调节。

组成部分风冷热泵中央空调系统一般由以下几个组成部分构成：室外机室外机是整个系统的核心部分之一。

它包含了压缩机、冷凝器和扇机等组件。

室外机通常安装在室外墙壁或屋顶上，用于将制冷剂的热量传递给室外空气。

室内机室内机一般安装在室内墙壁或天花板上，用于将制冷剂的热量传递给室内空气。

室内机一般包括蒸发器和风扇等组件。

风管系统风管系统用于将室内机产生的冷热空气输送到各个房间。

风管系统一般包括进风口、出风口、风管和风口等组件。

控制系统控制系统是整个中央空调系统的大脑，用于控制系统的运行和温度的调节。

控制系统通常包括温度传感器、控制面板、线路和控制算法等。

优势相比传统的中央空调系统，风冷热泵中央空调方案具有以下优势：1.高效节能：热泵技术能够利用自然界的热量，通过循环工作原理实现室内外热量的传递，节约能源消耗。

文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.目录目录................................ 错误!未定义书签。

第一部分工程技术部分................... 错误!未定义书签。

一、技术设计方案.....................................错误!未定义书签。

1、工程概况 ..........................................错误!未定义书签。

2、设计依据 ..........................................错误!未定义书签。

3、设计参数 ..........................................错误!未定义书签。

4、方案概述 ..........................................错误!未定义书签。

（一）风冷模块设计方案概述......错误!未定义书签。

（二）末端风机盘管系统方案概述错误!未定义书签。

5、运行费用分析 ..................................错误!未定义书签。

二、工程报价.............................................错误!未定义书签。

1.机房工程报价 .....................................错误!未定义书签。

2、末端工程报价 ..................................错误!未定义书签。

3、报价汇总表 ......................................错误!未定义书签。

第一部分工程技术部分一、技术设计方案1、工程概况1）本建筑工程为*****拿中心，总建筑面积2857.1平米，共一层。

2）功能要求：配置风冷模块机组实现夏季制冷、冬季供暖。

风冷模块设计方案风冷模块设计方案是一种用于散热的设备，其采用风冷原理将热量传导到空气中，从而降低物体的温度。

本设计方案旨在实现高效、稳定的散热效果，提高设备的工作效率和寿命。

设计要求：1. 散热效果高：能够高效地将热量从物体中传导至空气中。

2. 稳定性好：设计稳定可靠，适应各种环境条件。

3. 节能环保：采用低功耗和环保材料，减少能源消耗和对环境的污染。

4. 噪音低：尽量减少噪音产生。

5. 维护方便：易于清洁和维护。

设计方案：1. 散热板设计：采用具有良好导热性能的材料制作散热板，如铜或铝，以确保散热效果良好。

板上设置多个散热片，增加散热面积，提高散热效率。

2. 风扇设计：选用高效低噪音的风扇，能够产生足够的风力，确保充分的散热。

采用风扇叶片设计合理，降低噪音产生。

3. 散热管设计：采用优质的硬质散热管，通过蒸发冷凝循环原理将热量快速传导到风扇散热片上。

同时，散热管的形状和材料要优化，以提高导热效果。

4. 灵活的设计：可根据不同设备的尺寸和散热需求，调整模块的大小和形状，以符合不同设备的需求。

5. 控制系统设计：引入智能控制系统，根据设备的实时温度和负荷情况，自动调节风扇的转速和散热板的表面温度，实现精确的散热控制。

6. 安全性设计：设置过热保护装置，当散热模块超过设定温度时，自动切断电源，避免设备损坏和火灾风险。

实施方案：1. 选择合适的材料和零部件，如铜、铝、风扇、散热片等。

2. 根据设计需求，制作散热板和散热管，确保其形状和尺寸与设备相匹配。

3. 安装风扇和控制系统，调试和测试其散热效果和噪音情况。

4. 进行实际的工作环境测试，验证散热模块的稳定性和效果。

5. 对设计的风冷模块进行改进和优化，以适应不同设备的需求。

此外，还可以在设计中考虑使用新型材料，如石墨烯等，以提高散热效果和节能性能。

通过不断的研究和改进，可以使风冷模块设计更加高效和可靠，为各种设备提供优良的散热解决方案。

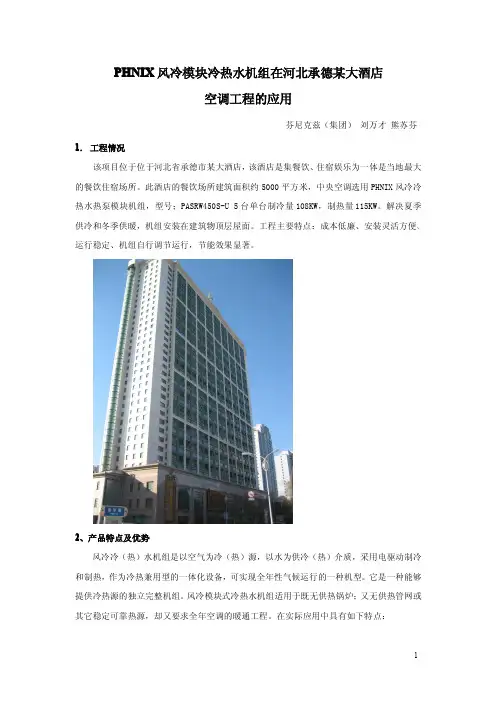

PHNIX风冷模块冷热水机组在河北承德某大酒店空调工程的应用芬尼克兹（集团）刘万才熊苏芬1．工程情况该项目位于位于河北省承德市某大酒店，该酒店是集餐饮、住宿娱乐为一体是当地最大的餐饮住宿场所。

此酒店的餐饮场所建筑面积约5000平方米，中央空调选用PHNIX风冷冷热水热泵模块机组，型号；PASRW450S-U5台单台制冷量108KW，制热量115KW。

解决夏季供冷和冬季供暖，机组安装在建筑物顶层屋面。

工程主要特点：成本低廉、安装灵活方便、运行稳定、机组自行调节运行，节能效果显著。

2、产品特点及优势风冷冷（热）水机组是以空气为冷（热）源，以水为供冷（热）介质，采用电驱动制冷和制热，作为冷热兼用型的一体化设备，可实现全年性气候运行的一种机型。

它是一种能够提供冷热源的独立完整机组。

风冷模块式冷热水机组适用于既无供热锅炉；又无供热管网或其它稳定可靠热源，却又要求全年空调的暖通工程。

在实际应用中具有如下特点：①、可在制冷季节向空调系统提供冷水，在采暖季节向空调系统提供热水，是理想的空调冷热源。

②、由于采用风冷模块式，可省去传统空调系统中一般都需要的冷却水系统，即不需要设计安装冷却塔、冷却水泵及相关管道，系统设计简单，施工方便，安装快捷，避免了水质过差的地区所造成的冷凝器结垢、水管堵塞等现象，同时还节约了水资源。

③、机组可放置于屋顶、阳台、庭院及其它适合的露天位置，不必专门建造冷冻机房，可为投资者节约宝贵的建筑空间。

④、机组为模块化结构，可灵活组合，形成不同的机组容量，满足用户不同的需要；⑤、因为机组制冷制热均使用电力这一清洁的能源，制热时的热量直接取之于室外空气，可节省能量，避免了由于燃煤、燃油与燃气所带来的排放污染等问题，也无冷却塔的噪音和飞水污染，是典型的“环境友好”产品。

⑥、冬季供热节电，采用风冷冷热水机组冬季供热比用电直接供热要省电三分之二左右。

⑦、风冷热泵型机组一般称为“热泵型风冷冷(热)水机组”或“风冷热泵机组”，其机组集制冷、制热功能于一体，即可供冷，又可供热，能实现夏季降温，冬季采暖，一机多用。

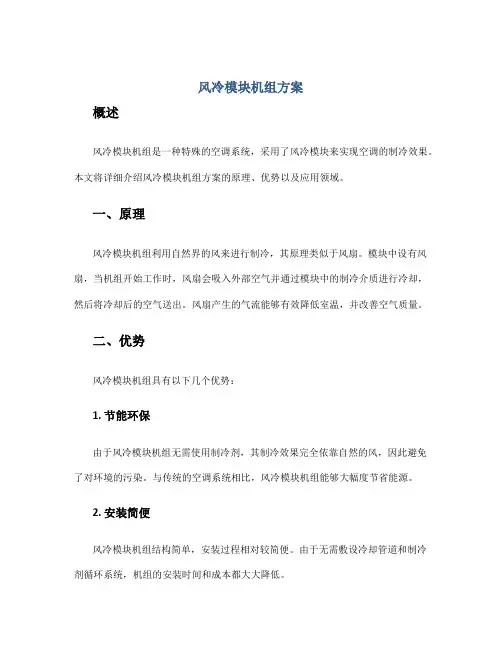

风冷模块机组方案概述风冷模块机组是一种特殊的空调系统，采用了风冷模块来实现空调的制冷效果。

本文将详细介绍风冷模块机组方案的原理、优势以及应用领域。

一、原理风冷模块机组利用自然界的风来进行制冷，其原理类似于风扇。

模块中设有风扇，当机组开始工作时，风扇会吸入外部空气并通过模块中的制冷介质进行冷却，然后将冷却后的空气送出。

风扇产生的气流能够有效降低室温，并改善空气质量。

二、优势风冷模块机组具有以下几个优势：1. 节能环保由于风冷模块机组无需使用制冷剂，其制冷效果完全依靠自然的风，因此避免了对环境的污染。

与传统的空调系统相比，风冷模块机组能够大幅度节省能源。

2. 安装简便风冷模块机组结构简单，安装过程相对较简便。

由于无需敷设冷却管道和制冷剂循环系统，机组的安装时间和成本都大大降低。

3. 高效降温由于风冷模块机组利用自然的风进行制冷，因此具有更好的降温效果。

研究表明，在相同温度条件下，风冷模块机组降温速度快于传统空调系统。

4. 应用灵活风冷模块机组适用于各种环境，包括室内和室外。

由于其结构简单，体积小，可以方便地安装在各种场所，例如办公楼、商场、工厂等。

三、应用领域风冷模块机组一般适用于以下几个应用领域：1. 商业场所商场、超市等大型商业场所通常需要大量的空调设备来保持室内温度舒适，而传统的空调系统成本高且不环保。

风冷模块机组可以成为替代方案，提供高效的制冷效果，降低能源消耗。

2. 工业生产在高温环境下进行工业生产时，需要使用空调设备来维持工作环境的理想温度。

风冷模块机组可以通过自然风来降低室温，为工业生产提供舒适的工作环境。

3. 室外活动在户外举办活动时，往往需要提供临时的制冷设备来保持参与者的舒适度。

风冷模块机组由于安装简便，适用于户外活动的临时制冷需求。

4. 建筑设计在建筑设计中，考虑到节能和环保的因素，风冷模块机组可以成为一种理想的选择。

通过合理规划和设计，可以将风冷模块机组融入到建筑的结构中，为建筑提供舒适的室内环境。

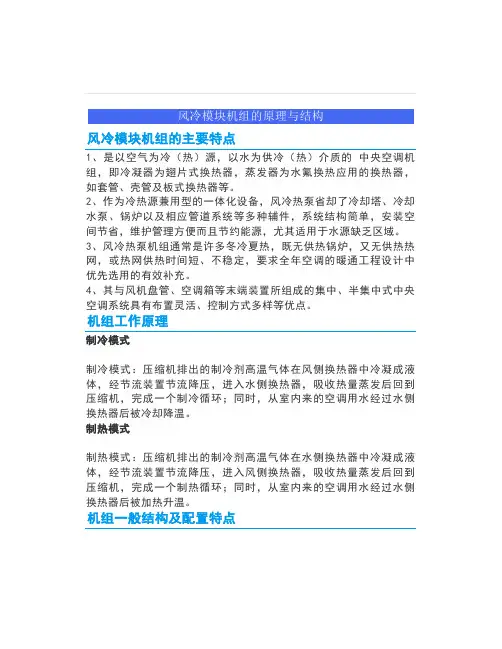

风冷模块机组的主要特点1、是以空气为冷（热）源，以水为供冷（热）介质的中央空调机组，即冷凝器为翅片式换热器，蒸发器为水氟换热应用的换热器，如套管、壳管及板式换热器等。

2、作为冷热源兼用型的一体化设备，风冷热泵省却了冷却塔、冷却水泵、锅炉以及相应管道系统等多种辅件，系统结构简单，安装空间节省，维护管理方便而且节约能源，尤其适用于水源缺乏区域。

3、风冷热泵机组通常是许多冬冷夏热，既无供热锅炉，又无供热热网，或热网供热时间短、不稳定，要求全年空调的暖通工程设计中优先选用的有效补充。

4、其与风机盘管、空调箱等末端装置所组成的集中、半集中式中央空调系统具有布置灵活、控制方式多样等优点。

机组工作原理制冷模式制冷模式：压缩机排出的制冷剂高温气体在风侧换热器中冷凝成液体，经节流装置节流降压，进入水侧换热器，吸收热量蒸发后回到压缩机，完成一个制冷循环；同时，从室内来的空调用水经过水侧换热器后被冷却降温。

制热模式制热模式：压缩机排出的制冷剂高温气体在水侧换热器中冷凝成液体，经节流装置节流降压，进入风侧换热器，吸收热量蒸发后回到压缩机，完成一个制热循环；同时，从室内来的空调用水经过水侧换热器后被加热升温。

机组一般结构及配置特点几种换热器比较热回收概念如下图，在lgP-H图中2点到5点的过程为整个冷凝过程2点到3点是制冷剂的过热段显热放热过程3点到4点是制冷剂的潜热放热过程4点到5点是制冷剂的过冷段显热放热过程部分热回收指部分利用制冷剂的冷凝热加热生活用水，水温高于冷凝温度（上图2—3过程）；全部热回收指制冷剂过热蒸气冷却、冷凝和过冷，冷凝热全部回收加热生活用水，水温低于冷凝温度（上图2—5过程）。

部分热回收：只利用压缩机出口蒸汽显热，蒸汽显热一般占全部冷凝热的15﹪左右，其它的冷凝热在冷凝器中被风机带走；全热回收：利用全部的冷凝热。

全热回收与部分热回收比较机组热回收内部结构与特点机组热回收内部结构与特点风冷热泵全热回收—制冷此时与普通风冷冷水机组一样使用,提供空调用冷冻水。

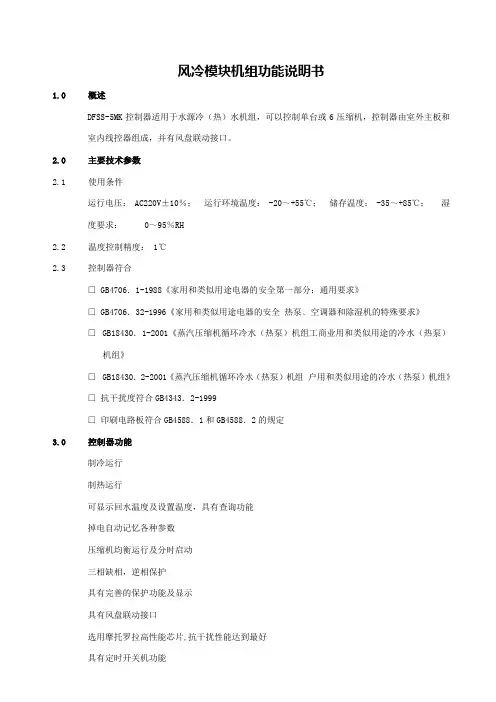

风冷模块机组功能说明书1.0概述DFSS-5MK控制器适用于水源冷（热）水机组，可以控制单台或6压缩机，控制器由室外主板和室内线控器组成，并有风盘联动接口。

2.0主要技术参数2.1使用条件运行电压： AC220V±10％；运行环境温度： -20～+55℃；储存温度： -35～+85℃；湿度要求： 0～95％RH2.2温度控制精度： 1℃2.3控制器符合□ GB4706．1-1988《家用和类似用途电器的安全第一部分：通用要求》□ GB4706．32-1996《家用和类似用途电器的安全热泵﹑空调器和除湿机的特殊要求》□GB18430．1-2001《蒸汽压缩机循环冷水（热泵）机组工商业用和类似用途的冷水（热泵）机组》□GB18430．2-2001《蒸汽压缩机循环冷水（热泵）机组户用和类似用途的冷水（热泵）机组》□抗干扰度符合GB4343．2-1999□印刷电路板符合GB4588．1和GB4588．2的规定3.0控制器功能制冷运行制热运行可显示回水温度及设置温度，具有查询功能掉电自动记忆各种参数压缩机均衡运行及分时启动三相缺相，逆相保护具有完善的保护功能及显示具有风盘联动接口选用摩托罗拉高性能芯片,抗干扰性能达到最好具有定时开关机功能4.0面板操作室内线控器面板如图一4.1.开关机按“运转/停止”键，机组开机，指示灯亮；再按“运转/停止”键，机组关闭，指示灯灭。

开机，关机均存储数据。

4.2.模式转换按“模式”键，选择所需的模式,“制冷”“制热”模式“制冷”模式显示雪花符号“制热”模式显示太阳符号(默认在关机状态下才可转换模式)4.3.定时开关机设置〖b7〗设置为0时是组合定时（设置请参阅下面设置章节）开机状态下，按“定时”键，定时关机；关机状态下，按“定时”键，定时开机；按“定时”键后，小时时间闪显；按“时间▽△”键，调整小时定时时间再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟定时时间再按“定时”键，定时设定完成再按“定时”键，则取消定时设置〖b7〗设置为1时是循环定时按“定时”键后，小时时间闪显，开始设定定时开时间；按“时间▽△”键，调整小时定时开时间再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟定时开时间再按“定时”键，小时时间闪显，定时开时间设定完毕，开始设定定时关时间；按“时间▽△”键，调整小时定时关时间再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟定时关时间按“定时”键，定时关时间设定完成4.4.时钟设定按住“定时”键5秒键后，小时时间闪显，进入时钟设定状态；按“时间▽△”键，调整小时时钟再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟时钟再按“定时”键，时钟设定完成4.5.查询循环定时（〖b7〗设置为1）时，按“查询”键可显示实时时间。

某某空调风冷模块式热泵机组项目设计方案1.1 项目概况该楼主要功能为住宅和办公室，空调总面积约为 1100 m²，根据经济合理性及贵方要求考虑，采用风冷模块热泵系统。

为给该工程营造一个舒适、温馨、高质量、高品质、高品位的环境，我们给该建筑物选择一套最实用、最完善、能将空气品质处理到最佳状态，使处于其中的人有身处大自然之清新感觉的空调系统。

1.2 设计依据《采暧通风及空气调节设计规范》（GBJI19-87）《旅游场馆建筑热土与空气调节节能设计标准》（GB50189-93）《通风与空调工程施工验收规范》(GB50243-2009)《建设工程项目管理规范》 GB/T50326-2001；《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002；《通风与空调工程施工质量验收规范》 GB50243-2002；《工业金属管道工程施工及验收规范》 GB50235-98；《机械设备安装工程施工及验收规范》 GB50271-98；《建设工程质量验收统一规范》 GB50300-2001；《建设工程资料管理规程》 DBJ01-51-2003《工业设备及管道绝热工程施工及验收规范》 GBJ126-89；《现场设备、工业管道焊接工程施工及验收规范》 GB50276-98；1.3 方案设计我们主要依据国家规范、行业标准、品牌品质、舒适环保、经济实用、高效可靠、豪华美观、操作简便、维护便利的原则，本着严谨、认真、诚恳的专业态度，根据该建筑物的使用功能及建筑物特点，综合考虑业主的需要，依据国家暖通空调设计规范结合济宁地区气候特点，我们进行了如下环保性、舒适性、实用性空调系统设计：模块式风冷热泵机组加卧式暗装风机盘管及吊顶式新风机组方案。

在送风形式和气流组织选取方面，我们根据建筑物使用的实际情况，人体散热和照明设备考虑冷空气的密度比热空气的密度大。

经空调处理后的冷空气会很快下降到工作区，而热空气则上升到上方，被回风口吸回空调，处理后再送到生活区。

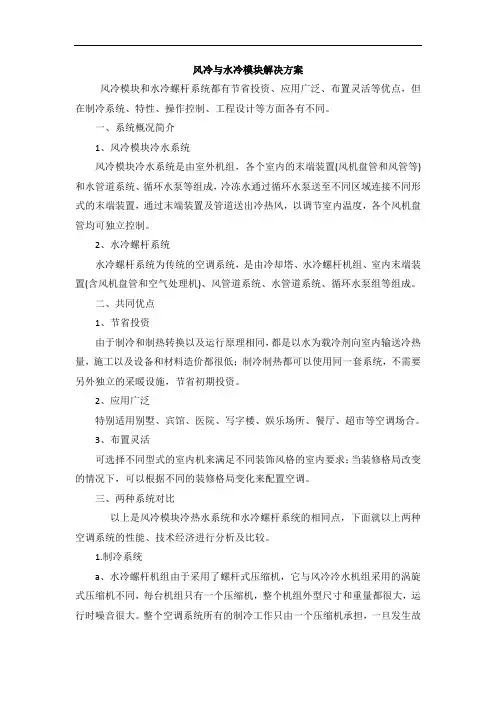

风冷与水冷模块解决方案风冷模块和水冷螺杆系统都有节省投资、应用广泛、布置灵活等优点，但在制冷系统、特性、操作控制、工程设计等方面各有不同。

一、系统概况简介1、风冷模块冷水系统风冷模块冷水系统是由室外机组，各个室内的末端装置(风机盘管和风管等)和水管道系统、循环水泵等组成，冷冻水通过循环水泵送至不同区域连接不同形式的末端装置，通过末端装置及管道送出冷热风，以调节室内温度，各个风机盘管均可独立控制。

2、水冷螺杆系统水冷螺杆系统为传统的空调系统，是由冷却塔、水冷螺杆机组、室内末端装置(含风机盘管和空气处理机)、风管道系统、水管道系统、循环水泵组等组成。

二、共同优点1、节省投资由于制冷和制热转换以及运行原理相同，都是以水为载冷剂向室内输送冷热量，施工以及设备和材料造价都很低；制冷制热都可以使用同一套系统，不需要另外独立的采暖设施，节省初期投资。

2、应用广泛特别适用别墅、宾馆、医院、写字楼、娱乐场所、餐厅、超市等空调场合。

3、布置灵活可选择不同型式的室内机来满足不同装饰风格的室内要求；当装修格局改变的情况下，可以根据不同的装修格局变化来配置空调。

三、两种系统对比以上是风冷模块冷热水系统和水冷螺杆系统的相同点，下面就以上两种空调系统的性能、技术经济进行分析及比较。

1.制冷系统a、水冷螺杆机组由于采用了螺杆式压缩机，它与风冷冷水机组采用的涡旋式压缩机不同，每台机组只有一个压缩机，整个机组外型尺寸和重量都很大，运行时噪音很大。

整个空调系统所有的制冷工作只由一个压缩机承担，一旦发生故障整个系统就会无法运行，如果再备用一台，无疑会增加整个系统的造价，造成不必要的浪费。

而风冷水机组是由多个尺寸小重量轻的风冷模块机组组成，每个模块中都有2-3个涡旋式压缩机，整个空调系统的制冷量会分担到每个模块中的每个压缩机，如果某个压缩机或模块发生故障不会影响到整个系统，维修或更换压缩机以及模块都不影响空调系统运行，而且费用也很低。

无需备用机组，即使备用12台模块机组，增加费用也不多，节省初期投资。
