模块机、多联机、变频风管机空调系统分析对比(本司原创，未经允许，禁止转载—万协机电）一、工程需求场所：酒店、休闲娱乐场所、旅业、办公室、医院病房、家装等等空调项目二、空调方案：1.风冷模块机组；2.智能多联机空调系统；3.一拖一变频风管机空调系统。
三、各空调系统主要构成分析：3.1 模块机机组分析：主机部分：独立模块或组合模块机组、相关连接管路、水泵、电路若干。
连接及末端部分：管道阀门若干、风机盘管、控制系统。
3.2 智能多联机空调系统分析：变频多联机室外机系统；室内机；连接铜管、分歧管及控制电路系统若干。
3.3 分体空调系统分析：一拖一风管机空调主机若干；室内机及连接铜管控制线若干。
空调系统比较分析四、情况分析比较：经多个已完成的项目做依据，实际情况比较三种空调系统安装方案。
优缺点比较如下：1.模块机机组优点：造价中。
满负荷时能效稍高。
使用周期相对多联机及风管机较短。
缺点：a.安装工期长。
b.自动控制管理难度大，需独立安装系统，稳定性差。
c.主机噪音需做降噪处理。
d.耗电、耗水，全年综合能效较低。
e.需专业队伍维修，全年管理难度大。
f.系统复杂，调整难度大。
2.智能多联机空调系统优点：a.厂家配套自动控制系统，系统简单，稳定性高，方便管理。
b.主机放置在天面，噪音影响小，无需单独设置机房。
c.只耗电，全年综合能效较高。
d.系统灵活，方便系统调整。
e.全年管理难度小。
f.使用年限长。
缺点：造价高。
3.一拖一风管机空调系统优点：a.安装工期短。
b.无噪音影响。
c. 非常省电，全年综合能效高。
d.系统灵活，随装随拆。
e. 造价稍低。
f.维修简单。
g. 使用年限较长。
h. 自动控制管理难度低，可根据业主需求灵活独立安装系统，稳定性强。
I:厂家保修时间长达6年。
缺点：a.主机比模块机及多联机多。
b.空调室外机需在建筑外立面悬挂，对建筑美观有影响，否则需额外增加装饰工程，如建筑已预留主机位则为最佳选择。
多联机机组与冷水风冷模块机组方案比较分析多联机机组是由一个室外机和多个室内机组成的系统。
每个室内机都可以独立控制，通过室外机提供的冷热介质来进行空气冷却或热泵制冷。
冷水风冷模块机组则是通过制冷剂循环和冷水循环来进行制冷和冷却的系统。
下面将从以下几个方面进行比较。
首先，多联机机组在安装方面有一定的优势。
由于室内机和室外机之间只通过冷媒管道连接，所以安装相对简便。
而冷水风冷模块机组需要安装更多的管道和设备，所以安装复杂度更高。
其次，多联机机组在室内空调分区方面有一定的优势。
每个室内机都可以独立控制温度，可以根据具体需求进行分区控制。
而冷水风冷模块机组通常需要通过一组风机盘管来实现分区控制，灵活性不如多联机机组。
第三，多联机机组的起大功率时更加高效。
由于每个室内机都可以根据需要开关，所以在需要制冷或加热的区域时可以更好地匹配负荷需求。
而冷水风冷模块机组在低负荷时效率较低，因为风机盘管在低负荷时可能无法提供足够的冷水流量。
第四，冷水风冷模块机组的制冷效果较好。
由于冷水可以循环供应，所以在整个制冷过程中保持较为稳定的温度。
多联机机组在制冷过程中可能因为室内机的数量不同，导致制冷效果有所不同。
第五，多联机机组在耗电方面更节能。
由于多联机机组具有分区控制功能，当只需要制冷或加热区域时，可以关闭其他机组，从而减少能耗。
而冷水风冷模块机组由于需要维持冷水循环，所以无法根据具体需求来控制能耗。
综上所述，多联机机组和冷水风冷模块机组在不同方面具有不同的优势。
多联机机组适用于需要分区控制和频繁调整的场景，而冷水风冷模块机组适用于稳定制冷和冷却需求的场景。
因此，在选择空调方案时，应根据具体需求来进行综合考虑和评估。
多联机与冷水风冷模块机组方案分析本工程总建筑面积11350㎡，商业使用空调部分面积按照8241㎡，针对全年舒适性空调设计要求，从初投资、经济性运行分析、维修保养费用及系统四个方面阐述：一、初投资：拟定空调使用面积8241㎡，负一层单位平均复合140w/㎡，一层单位平均复合140w/㎡，,二、三层单位平均复合140w/㎡，则总负荷1140kw。
冷水风冷模块机组：约195万元多联机机组：约249万元二、经济性运行分析假设机组制冷周期一天运行8小时，一个月运行30天，共运行3个月，电费按1元每度计算，室内温度为27℃。
水冷系统分析水冷机组压缩机为涡旋式压缩机，无变频调节。
其名牌功率仅为涡旋式压缩机功率，并没有考虑压缩机意外的其他耗电设备功率，如：风机盘管、水泵等的耗电功率。
其耗电量如下表：该水系统中，其额外设备耗电费用约为50400元。
即：综合运行费用：14.688万元+5.04万元=19.728万元多联机机组分析即：综合运行费用：26.4888万元。
三、维护保养费用冷水机组：由于冷水机组运行需要专人维护和定期清洗，维护人员实行倒班，需要2人，每人年工资大约1.8万元左右，按10年计算则需要36万。
每年每次的清洗费用大概在2.5万，按十年计算，一年清洗俩次，则需要50万。
设备的机油更换每年大概需要2万元，则10年需要20万元。
冷水机组的总体保养费=36万元+50万元+20万元=106万元多联机机组：系统操作简单，不需要人工维护，无需保养费用，大大的降低了成本。
按10年计算，零部件的损坏及人工所需费用大概在10万元。
多联机机组总体保养费=10万元。
四、系统比较综合分析：1、水系统，先冷却水，水再冷却空气，属于二次转换，二次冷媒系统，故此存在能量损失。
多联机则是一次冷媒，只有一次冷量转换，因而相对节能。
2、系统组成不同，水系统连接内外设备的为普通管材，而多联机则是纯铜管连接。
水管及连接件间存在品牌差异，导致兼容问题颇多。

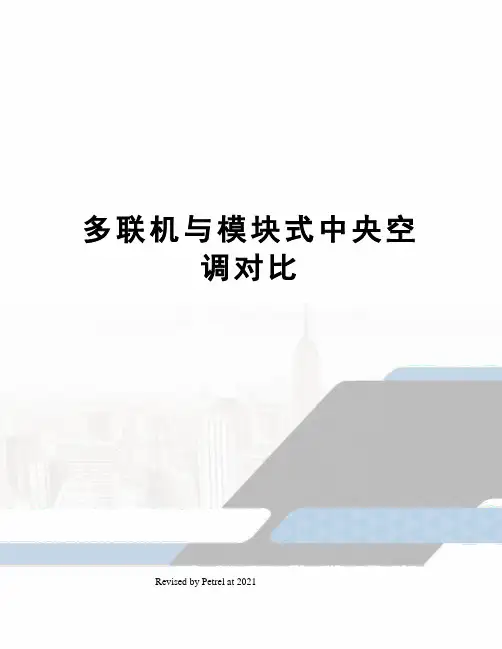

多联机与模块式中央空调对比Revised by Petrel at 2021中央空调方案参考项目概况：XXXX项目空调面积大约1500㎡左右，共三层，功能包括实验室和办公室。
根据要求设计舒适性冷暖中央空调。
空调负荷：单位面积空调冷负荷取170W／㎡，空调面积约1500㎡，总冷负荷为255KW。
比较方案：风冷热泵+循环水泵+风机盘管多联机中央空调1.原理比较风冷热泵集中中央空调系统风冷热泵机组的输送介质通常为水溶液。
它通过室外主机产生空调冷／热水，由管路系统输送至室内的各末端装置；在末端装置处冷／热水与室内空气进行热量交换，产生出冷／热风，从而消除房间冷／热负荷。
它是一种集中产生冷／热量，但分散处理各房间负荷的空调系统型式。
该系统的室内末端装置通常为风机盘管。
目前风机盘管一般均可以调节其风机转速（或通过旁通阀调节经过盘管的水量），从而调节送入室内的冷／热量，因此该系统可以对每个空调房间进行单独调节，满足各个房间不同的空调需求，同时其节能性也较好。
多联式空调机组其工作原理是：由控制系统采集室内舒适性参数、室外环境参数和表征制冷系统运行状况的状态参数，根据系统运行优化准则和人体舒适性准则，通过变频等手段调节压缩机输气量，并控制空调系统的风扇、电子膨胀阀等一切可控部件，保证室内环境的舒适性，并使空调系统稳定工作在最佳工作状态。
多联机空调系统是在空调系统中，通过控制压缩机的制冷剂循环量和进入室内换热器的制冷剂流量，适时地满足室内冷热负荷要求的高效率冷剂空调系统。
多联机空调系统需采用变频压缩机、多极压缩机、卸载压缩机或多台压缩机组合来实现压缩机容量控制；在制冷系统中需设置电子膨胀阀或其它辅助回路，以调节进入室内机的制冷剂流量；通过控制室内外换热器的风扇转速积，调节换热器的能力。
在变频调速和电子膨胀阀技术逐渐成熟之后，变频多联机空调系统普遍采用变频压缩机和电子膨胀阀。
空调系统在环境温度、室内负荷不断变化的条件下工作，而且系统各部件之间、系统环境与环境之间相互影响，因此多联机空调系统的状态不断变化，需通过其控制系统适时地调节空调系统的容量，消除其影响，是一种柔性调节系统。
变容量多联机系统与风冷热泵中央空调系统比较分析（仅相对于20000m2以内的办公建筑）1、变容量多联机采用冷媒直接蒸发式对室内空气进行冷却，在室内避免了水的跑、冒、滴、漏现象，从而使吊顶不会受到破坏。
2、在中央空调的实际使用中，往往并不处于满负荷工作状况下。
变容量多联机在使用时非常独立自由，当室内机部分使用时，室外机相应的作出调整，以低功率运转。
而在传统中央空调中，当内机部分使用时，主机始终处于运转状态，即使可以通过卸载的方式降低主机运转功率,但实际操作和控制极不方便。
相比较而言，变容量多联机不仅降低了运行成本，还减少了运行管理费用。
根据实验和实际使用结果，在较大使用范围内，变容量多联机系统与中央空调系统相比，消耗电力减少25%~40%。
3、制冷室外温度：-5~54℃DB；制暖室外温度：-15~21℃DB比风冷热泵中央空调运行范围广。
4、不用设机房，室外机可放置于屋顶或地面，节省了大量建筑面积，可省出地下室用来做停车场，而且不需要冷却塔、水泵、软化水等繁琐的附属设备，设备管理及维修量大大减少，使设备后期投资大大降低。
5、变容量多联机属于电制冷范围，比其它电制冷中央空调形式省掉了水泵、冷却塔及附属设备，在系统规模上显得更加简单，且设备运行时不用专人管理，室内外机微电脑进行控制。
6、具有很高的设计自由度，室内外机的配管长度可达150m，所以室外机可根据现场情况灵活安排。
室内机的外型尺寸非常精巧，而且连接铜管也很细，室内机自身附带冷凝排水泵，可提高冷凝水管的安装高度，这样就可大大节省吊顶空间，使大楼的层高降低，节省土建的基本投资，和水系统中央空调相比可节省300mm的吊顶高度。
7、安装极为方便，因不需要机房及大量的附属设备，所以安装周期较短。
真正做到每个房间独立控制，不像其它中央空调，即使有一个房间使用空调，其冷水机组、循环水泵及辅助设备都要投入使用，且能做到电费独立计算。
8、由于变容量多联机是一种模块化中央空调，能根据用户投资及装潢分期安装及使用，针对本项目局部房间后期装潢，使用本系统可以分别分期安装空调，且不会影响先前以投入使用的空调的正常使用。
多联机和模块机的对比方案1.结构对比：多联机系统由一个外部机组连接多个室内机，室内机可以独立控制温度，但共享外部机组。
而模块机系统由相互独立的多个机组组成，每个机组具有独立的控制和运行。
2.空调量对比：多联机系统的外部机组一般更大，并具有更高的制冷和制热能力，可以满足多个室内机的需求。
而模块机系统由多个相对较小的机组组成，每个机组的容量较小。
当需求量较大时，可以通过添加机组扩充系统容量。
3.室内温度控制对比：多联机系统中，每个室内机都有独立的温度控制功能，可以根据不同需求设定不同的温度。
而模块机系统中的每个机组仅能控制单个室内空间的温度，无法根据不同室内空间的需求而进行独立调节。
4.管道设计对比：多联机系统依赖一套中央管道系统将外部机组与室内机连接起来，因此在安装过程中需要考虑管道的设计和铺设。
而模块机系统则不需要管道连接，每个机组可以独立安装，更加灵活。
5.安装成本对比：在安装多联机系统时，需要考虑管道系统的设计和安装，因此需要耗费一定的人力和材料成本。
而模块机系统相对来说安装成本更低，因为无需管道系统的设计和安装。
6.维护和维修对比：多联机系统中的室内机和外部机组共享一个冷媒循环系统，因此维护和维修起来更加复杂。
而模块机系统中的每个机组都具有独立的冷媒循环系统，维护和维修更加简单方便。
7.应用场景对比：多联机系统适用于需要同时控制多个室内空间温度的场景，如大型办公楼、商场等。
模块机系统适用于需要独立控制室内空间温度的场景，如酒店客房、小型办公室等。
综上所述，多联机和模块机在结构、功能、适用场景等方面存在差异。
多联机适用于需要同时控制多个室内空间温度的场景，具有较高的制冷和制热能力，但在安装和维护上成本较高。
模块机适用于需要独立控制室内空间温度的场景，安装成本较低，但在容量方面相对有限。
根据具体需求和预算，选择符合实际情况的空调系统是较为合理的选择。
风冷模块热泵系统与VRV多联机系统的比较
一、性能特点的比较
另外，新型VRV采用的直流变频号称比交流变频节电，但是同样有很多缺点：
1、仍然很费电：因为还是要经过一次从交流电到直流的变频，变频器损失这一块虽然比以前要少，但是还是达到耗电的10％左右。
2、回气问题：直流变速用来解决回油问题的方法是强制回油循环，但是这就会在低负荷运行时（所开的室内机很少），全部压缩机都在满负荷运行5分钟左右，极度浪费电力，而这种回油循环是周期性的，且周期很短。
3、温度控制延时性还是没有解决：直流变速是交流电变成直流电后直接控制改变压缩机转速，在负荷降低时，转速可以迅速下降，但是在负荷突然上升时，比如在餐馆用餐高峰，电影院观众入场，压缩机需要逐级变速，否则排气温度会一下子过高，引起问题，因此需要几分钟的延时。
4、电磁污染问题：交流变直流是必然引起对平时正常的谐波干扰，造成锯齿波，引起对于电磁波敏感的精密设备，如手机，卫星电视等的干扰。
日本产品在中国销售的三相的压缩机，由于国家标准控制不严及改装费用问题，都没有加控制电磁污染的问题。
空调变频多联机系统与风冷模块系统对比一、变频多联式空调机组（1）系统组成部分系统由室内机、铜管管路、室外机三部分组成，组成简单。
（2）工作原理制冷/制热都是由空调室外机通过铜管将热量送入到房间内。
只有一个热量循环，主机直接将冷热量带入到房间内。
（3）使用要求房间内的所有空调均可以单独控制，夏季冬季和过渡季节均可以使用，房间任意空调可以独立开启，不受时间和季节的影响。
（4）优点①可以独立制冷制热；②房间均可以单独开启，变频控制，节约能源；③节省机房空间，节省吊顶；④使用简单，无需专人维护；变频节能，安静舒适，智能化程度非常高；（5）缺点①机组初投资费用较高；二、风冷模块冷水机组（1）系统组成部分A:机房部分：水泵、膨胀水箱等其他配件，有时候可能还需要个设备间来放置配件；B:室外部分：风冷模块主机；C:末端空气处理设备:风机盘管、阀门、管路；（2）工作原理风冷热泵机组冷却/加热冷冻水，冷冻水将冷量/热量带入到房间里。
（冬季配有辅助电加热补充）（3）使用要求主机可以单独开启，但是与主机配置的水泵附件必须同时开启。
系统可以在制冷制热及过渡季节使用。
（4）优点①可以独立制冷制热；②各台主机可以独立控制，互不影响，但只能节省部分能源；（5）缺点①机组制热能力不强，-5度以下衰减严重，需要靠电加热补充热量；②电加热长期使用，容易产生安全隐患；③水对管路有腐蚀性，影响使用寿命；三、空调性能特点的综合比较五、使用及维护对比（1）安装施工多联机空调系统与风冷模块系统相比组成简单，管路安装方便、快捷，工程施工工期相对较短。
（2）维护费用按照本工程的情况，风冷模块大概需要2名专职人员进行操作（一班1人），按照每人每年3万元，每年需要6万元人工费。
多联机操作简单，设备调试完毕后进行人员的使用培训，一般人员均可以操作。
因此无需配备专业人员，从而节省了人工费。
（3）保养费用风冷热泵机组需要对水管路维护和保养，一般按照总造价的1.5%。
风管机系统优点：和一般中央空调相比，风管机空调最大的优势是造价便宜，而且室内装修出来的效果和中央空调一模一样，美观大方。
此外，风管机维护方便、比较适合国人的空调使用习惯。
风管机非常适合独立的大开间使用，比如商场、餐厅的大厅，效果好，价格便宜。
如果是一个大开间，在当中办公、经营，则建议选用风管机。
风管机系统缺点：风管机是一拖一的中央空调，如果安装多台室内机，相应也要安装多台室外机，影响室外装修美观。
此外，风管机再运行时噪音较高，会影响家人休息。
多联机中央空调优点：多联机空调只用一个室外机，其结构紧凑、美观、节省空间，室内机实现集中管理，可单独启动一台室内机运行，也可多台室内机同时启动，避免了传统中央空调一开俱开，且耗能大的问题，因此它更加节能。
1、控温精准，舒适度高2、美观方便，控制灵活3、网络化控制，享受智能生活4、噪音小，能耗低多联机中央空调缺点：多联机空调初投资较高，属于典型的高投资高回报率模块机中央空调优点：1、制冷或制冷功率大，且可以按照系统回水温度实现节能控制。
2、系统管路简单，安装方便，占用吊顶内空间较少，不影响其他专业施工。
3、锅炉热水与风冷主机公用立管及水平管，节省了管材。
热水与冷水共用盘管，节省了暖气占用的空间。
4、故障率低，易维修，且维修成本低。
5、使用水作为载冷剂，环保无污染，并且有利于清洗设备及系统。
6、相对于双能源盘管，初投资小，施工周期短，调试简单，售后完善。
并且系统易改造。
7、水盘管结构简单，阻力小，送风距离远。
8、相对于传统水机，屋面不许设置冷却塔。
模块机中央空调缺点：1、制冷与制热共用管道，制冷与制热切换时需要人工控制主机控制面板。
2、屋面需要增加水泵、水箱、自来水管。
空调变频多联机系统与风冷模块系统对比一、变频多联式空调机组（1）系统组成部分系统由室内机、铜管管路、室外机三部分组成，组成简单。
（2）工作原理制冷/制热都是由空调室外机通过铜管将热量送入到房间内。
只有一个热量循环，主机直接将冷热量带入到房间内。
（3）使用要求房间内的所有空调均可以单独控制，夏季冬季和过渡季节均可以使用，房间任意空调可以独立开启，不受时间和季节的影响。
（4）优点①可以独立制冷制热；②房间均可以单独开启，变频控制，节约能源；③节省机房空间，节省吊顶；④使用简单，无需专人维护；变频节能，安静舒适，智能化程度非常高；（5）缺点①机组初投资费用较高；二、风冷模块冷水机组（1）系统组成部分A:机房部分：水泵、膨胀水箱等其他配件，有时候可能还需要个设备间来放置配件；B:室外部分：风冷模块主机；C:末端空气处理设备:风机盘管、阀门、管路；（2）工作原理风冷热泵机组冷却/加热冷冻水，冷冻水将冷量/热量带入到房间里。
（冬季配有辅助电加热补充）（3）使用要求主机可以单独开启，但是与主机配置的水泵附件必须同时开启。
系统可以在制冷制热及过渡季节使用。
（4）优点①可以独立制冷制热；②各台主机可以独立控制，互不影响，但只能节省部分能源；（5）缺点①机组制热能力不强，-5度以下衰减严重，需要靠电加热补充热量；②电加热长期使用，容易产生安全隐患；③水对管路有腐蚀性，影响使用寿命；三、空调性能特点的综合比较五、使用及维护对比（1）安装施工多联机空调系统与风冷模块系统相比组成简单，管路安装方便、快捷，工程施工工期相对较短。
（2）维护费用按照本工程的情况，风冷模块大概需要2名专职人员进行操作（一班1人），按照每人每年3万元，每年需要6万元人工费。
多联机操作简单，设备调试完毕后进行人员的使用培训，一般人员均可以操作。
因此无需配备专业人员，从而节省了人工费。
（3）保养费用风冷热泵机组需要对水管路维护和保养，一般按照总造价的1.5%。
多联机系统与风冷模块方案的对比
本项目中，由于
1）保安室、医疗救护室、被辨认室房间太小，即使选择最小的空调，单位面积的制冷量也很大。
2）餐厅和中心会议室因人员比较集中，热量大，所以选型比较大，单位面积的制冷量也很大
3）大堂、多功能厅和指挥中心视频大厅由于中空且有设备要散热，所以选型比较大，单位面积的制冷量也很大
4）通信机房由于设备要散热，选型也比较大，单位面积的制冷量也相对大一些。
THANKS !!!
致力为企业和个人提供合同协议，策划案计划书，学习课件等等
打造全网一站式需求
欢迎您的下载，资料仅供参考。
多联机与模块机的对比方案多联机与模块机的对比方案一、对比方案概述本方案针对一套两层建筑的空调系统进行对比，该建筑为框架结构，平顶，层高4.5米，每层的建筑面积为1600平方米，一层人流量大设计冷负荷为250w/m2,二层办公室设计冷负荷为170 w/m2。
方案一、数码涡旋多联机组方案该方案根据该建筑的冷负荷估算指标672KW，结合综合性高档写字楼的高档定位，决定选用1.0的同时使用系数；设计室内机为49台，室外机由36个模块组成,平均每个模块承担的冷负荷为18.8kw；设备满负荷运行时可供冷量674KW。
方案二、风冷热泵模块机组方案该方案根据该写字楼的实际情况，整栋大楼冷负荷估算指标约为672KW,，考虑大楼的同时使用空调情况，拟使用0.9的同时使用系数；室内末端为61台；室外机由19台65kw模块组成，设备满负荷运行时可供冷量675KW。
二、经济性对比1、设备与工程经济性对比2、设备安装与维护经济性对比3、运行经济性分析比较条件设定：A、设备使用寿命按20年计算；每年空调运行时间按200天计算；B、空调设备使用时间为上班时间9：00至晚上24：00C、早上9：00至下午18：00为正式上班时间，空调使用系数按0.7计算；D、晚上18：00至24：00为非正式上班时间，空调使用系数按0.1计算；E、电费按1.0元/度计算；方案一、数码涡旋多联机组由于数码涡旋空调系统为一次冷媒风冷式空调系统，它具有制冷制热快速的优点，故无需提前开机；同时，该类型的空调系统的能效比（即EER）受室外的干球温度的影响很大，附图1为美的MDV多联空调系统能效比随室外环境干球温度的变化根据图1，可查得对应的美的MDV的能效比如下：1、早上9：00至下午18：00：当空调的使用系数为0.7时,只需70%的空调系统运行即可完全满足用户需要；其总供冷量为：674×0.7=472KW根据数码涡旋多联机组的能效比，可折算出用电量，折算公式如下：耗电量=空调使用时间×(总供冷量/EER)该时段总计耗电：314+393+329=1036KW/h2、晚上18：00至24：00该时段空调负荷按使用系数为0.1计算时，参考方案一空调设备输出的总供冷量400KW根据数码涡旋多联机组的能效比折算用电量，折算公式如下：耗电量=空调使用时间×(总供冷量/EER)该时段总计耗电：480KW/h全年合计运行费用为：（1036+480）×200×1.0=303200元=30.32万元方案二、风冷热泵模块机组当空调的使用系数为0.9时，由于该方案设计同时使用系数为0.65，即使是所有空调全部作满负荷运行，也满足不了用户的使用要求；同时考虑水冷机组供冷反应慢，再加上主机负荷不足，机组在上班时间提前半小时运行比较合理，故运行费用按早上8：30至下午18：00，所有空调设备满负荷运转计算，共计9.5小时；晚上18：00至24：00同时使用系数为0.1时，共计6小时，仅运行2套风冷热泵机组；1、早上9：00至下午18：00：主机耗电量:62×2+65+22=211水泵每台功率按15KW计算，水泵耗电：2×15=30KW风机盘管功率按每台0.15KW计算，风盘耗电：61×0.15=9.15KW该时段总计耗电：（211+30+9.15）×9.5=2376KW/h2、晚上18：00至24：00该时段按使用系数为0.1计算，仅开2套200kw风冷热泵机组即可，此时水泵仅开1台，风机盘管按20套开启计算；设备总供冷量为：200×2=400KW此时设备耗电计算如下：主机耗电：62×2=124KW水泵每台功率按15kw计算，水泵耗电：15KW风机盘管功率按每台0.15KW计算，风盘耗电：20×0.15=3KW该时段总计耗电：（124+15+3）×6=852KW/h全年合计运行费用为：（2376+852）×200×1.0=645600元=64.56万元4、维修及保养费用方案一、数码涡旋多联机组保养费用：美的MDV多联空调系统操作简单方便，无需专人进行看管和保养。
