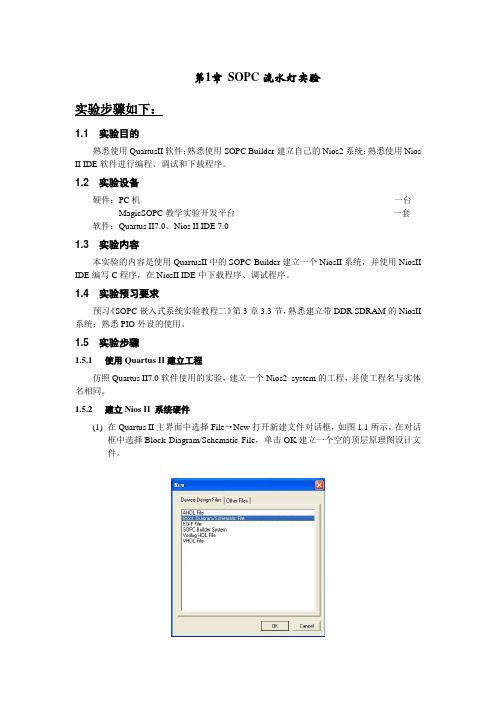

第1章SOPC流水灯实验实验步骤如下：1.1 实验目的熟悉使用QuartusII软件；熟悉使用SOPC Builder建立自己的Nios2系统；熟悉使用Nios II IDE软件进行编程、调试和下载程序。
1.2 实验设备硬件：PC机一台MagicSOPC教学实验开发平台一套软件：Quartus II7.0、Nios II IDE 7.01.3 实验内容本实验的内容是使用QuartusII中的SOPC Builder建立一个NiosII系统，并使用NiosII IDE编写C程序，在NiosII IDE中下载程序、调试程序。
1.4 实验预习要求预习《SOPC嵌入式系统实验教程二》第3章3.3节，熟悉建立带DDR SDRAM的NiosII 系统；熟悉PIO外设的使用。
1.5 实验步骤1.5.1使用Quartus II建立工程仿照Quartus II7.0软件使用的实验，建立一个Nios2_system的工程，并使工程名与实体名相同。
1.5.2建立Nios II 系统硬件(1)在Quartus II主界面中选择File→New打开新建文件对话框，如图1.1所示，在对话框中选择Block Diagram/Schematic File，单击OK建立一个空的顶层原理图设计文件。
图1.1 新建文件对话框(2)在Quartus II主界面中选择Tools→SOPC Builder打开如图1.2所示的对话框，在System Name一栏中填入Nios II 系统的名称nios2_ep2c35，然后单击OK进入到如图1.3所示的SOPC Builder的主界面。
图1.2 Create New System对话框图1.3 SOPC Builder的主界面(3)双击SOPC Builder主界面左侧中的“Nios II Processor－Altera Corporation”，出现Nios II CPU的配置向导对话框，如图1.4所示，在这果可以有三种Nios II CPU选择，我们选择快速型的Nios II/f，然后单击Next进入下一步配置。
基于FPGA的LED流水灯与按键消抖实验1．实验目的(1)通过实验进一步学习Quartus II软件的使用方法。
(2)通过实验学习流水灯的设计原理。
(3)通过实验学习按键消抖（边沿检测法）的基本原理。
2．实验仪器设备(1)FPGA开发实验箱。
(2)数字万用表。
(3)电脑。
3．预习(1)复习FPGA开发有关的流程。
(2)复习Verilog HDL语言语法。
(3)复习实验所用的相关原理。
(4)按要求编写实验中要求的硬件描述语言程序。
4．实验原理(1)LED流水灯。
流水灯是一个典型的FPGA程序设计，通过控制8位led向左依次循环点亮，达到对硬件语言、软件开发平台等的初步认识。
①if语句的使用。
Verilog HDL语言中的if语句与C语言中的十分相似，其使用方法有以下三种：a.if（条件1）语句块1；b.if（条件1）语句块1；else 语句块2；c.if（条件1）语句块1；else if（条件2）语句块2；……else if（条件n）语句块n；else 语句块n+1。
在上述三种方式中，“条件”一般为逻辑表达式或关系表达式，也可以是一位的变量。
如果表达式的值出现0（假），x（未知），z（高阻），则全部按“假”来处理；若为“1”，则按“真”来处理。
语句块若为单句，直接书写即可；若为多句，则需要用“begin end”块括起来。
建议无论多句还是单句都用“begin end”括起来。
②case语句的使用。
case语句是一个多路条件分支语句，常用于多路译码、状态机和微处理机的指令译码等场合。
case语句的语法格式为：case（条件表达式）分支1：语句块1；分支2：语句块2；……default：语句块nendcase其中，“分支n”通常都是一些常量表达式。
case语句先对“条件表达式”求值，然后同时并行对各分支项求值并进行比较，这是与if语句最大不同。
比较完成后，与条件表达式值相匹配的分支中的语句被执行。
分支项需要互斥，否则会出现逻辑矛盾。

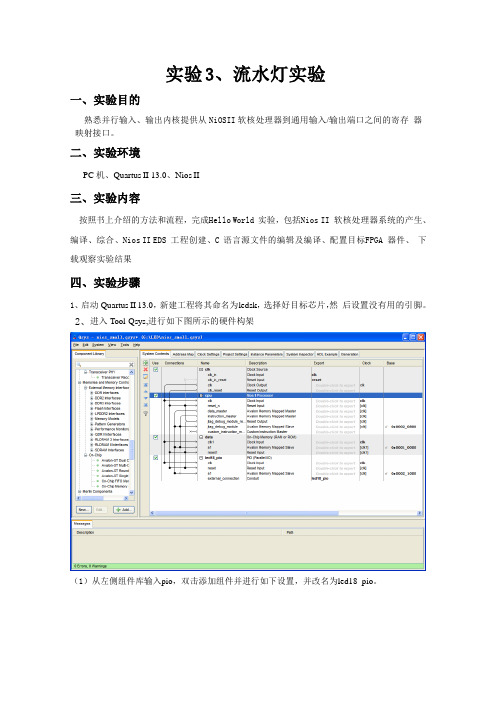

实验3、流水灯实验一、实验目的熟悉并行输入、输出内核提供从NiOSII软核处理器到通用输入/输出端口之间的寄存器映射接口。
二、实验环境PC机、Quartus II 13.0、Nios II三、实验内容按照书上介绍的方法和流程，完成H ello World 实验，包括N ios II 软核处理器系统的产生、编译、综合、Nios II EDS 工程创建、C 语言源文件的编辑及编译、配置目标F PGA 器件、下载观察实验结果四、实验步骤1、启动Quartus II 13.0，新建工程将其命名为l edsk，选择好目标芯片，然后设置没有用的引脚。
2、进入Tool-Qsys,进行如下图所示的硬件构架（1）从左侧组件库输入p io，双击添加组件并进行如下设置，并改名为l ed18_pio。
（2）双击led18_pio 组件中export 栏输入led18_pio，这是设置该组件外部硬件连接端口(注意点击自动分配地址和自动连接复位端口选项)。
（3）将文件保存命名为l ed18.qsys，点击g enerate 生成硬件。
3、添加q ip 文件，新建如图所示的b df（Block Schematic File）文件,编译分配引脚，再编译。
4、由Nios II C/C++菜单File-New- Nios II Application and BSP from Template 打开新工程设置窗口如下图所示。
找到led18.sopcinfo 文件，将软件工程命名为LED，并选择空白模板blank project.5、在L ED 文件夹下新建l ed.c 文件。
输入代码，Ctrl+s 保存。
Ctrl+b 进行全编译，编译完成进行，进行板上运行，观察结果。
五、实验心得与体会在这次实验中，主要是在NiosII上做出流水灯的实验，实验步骤大都与以往相同，在Quartus II上操作比较熟练。
但也有很多不足，下一次会注意本次试验中的问题。
基于FPGA的流水灯概述流水灯是一种常见的电子实验项目，也是学习数字电路和FPGA编程的入门项目之一。
本文介绍了如何使用FPGA实现一个基于流水灯的电子项目。
需求流水灯项目的主要需求是将一组LED灯以一定的速率顺序点亮，然后逐个熄灭，再以同样的速率顺序点亮下一个LED 灯，如此循环。
硬件设计FPGA板在本项目中，我们使用一块支持FPGA编程的开发板。
可选的FPGA开发板包括Xilinx的Nexys 4或Digilent的Basys 3等。
LED灯流水灯需要一组LED灯来显示效果。
我们将使用FPGA开发板上的LED灯作为显示单元。
连接将LED灯的阳极连接到FPGA开发板的GPIO引脚上，并将其地连接到电路板上的公共地线。
软件设计硬件描述语言（HDL）HDL是一种用于描述数字电路和FPGA的语言。
常用的HDL包括VHDL和Verilog。
我们将使用Verilog作为本项目的HDL语言。
Verilog代码下面是一个基于FPGA的流水灯的Verilog代码示例：module led_shifter(input clk,output reg [7:0] leds);reg [25:0] counter;always @(posedge clk) begincounter <= counter + 1;if (counter == 26'd255) begincounter <= 0;leds <= leds << 1;endendendmodule上述Verilog代码中，我们定义了一个led_shifter模块，该模块接受一条时钟信号（clk）和一个用于控制LED灯的8位寄存器（leds）。
leds寄存器表示LED灯的状态，其中每个位代表一个LED灯。
在always块中，我们使用一个计数器counter来计算时钟脉冲的数量。
当计数器的值达到255时，即过了一定的时钟周期，我们将计数器重置为0，并将leds寄存器向左移动一位，即将下一个LED灯点亮。
SOPC技术LED流水灯设计Sopc_LED实验指导一．实验目的：1.掌握NIOS II软核的定制流程。
2.掌握NIOS II的开发流程。
3.熟识NIOS II IDE 开发环境的使用。
4.掌握基本的软件的调试方法。
5.掌握通过寄存器形式对硬件进行控制，可以更透彻地看清NIOS II 开发过程。
二．实验内容：1．PIO 模块的构建。
2．软件编程，通过寄存器形式对硬件进行控制。
3．下载程序并硬件调试。
4. 扩展实验：程序功能通过SOPC建立的软核来运行程序功能：LED 显示控制。
通过PIO 直接控制8 个LED 产生流水灯效果三．实验简介：这一节，我将给大家了解第一个与硬件有关的程序，虽然内容简单，却极具代表性。
我将采用一种寄存器的操作方案，让大家感受到开发NIOS跟单片机一样的简单，看透NIOS II开发的本质，尽量避免使用NIOS II IDE提供的API，这样做有很多好处。
首先，有单片机开发经验的人应熟悉这种操作方案，其次，它是硬件试验部分的第一课，通过这个简单的实验，可以让你对单片机的操作有一个感官上的了解，可以说意义不同寻常。
这一节，我也通过LED 实验来带大家进入NIOS II 的开发世界，感受NIOS 的魅力所在，下面我们开始吧。
四．实验内容：1.硬件开发第一步，我们要在软核中加入PIO 模块。
打开我们上一次建的Quartus 工程，如下图红圈所示（如果你没保留上次的工程，需要按照上次指导书重新再做一个下面的。
）双击上图的hello_word后进入了SOPC BUILDER界面，如下图所示点击下图所示红圈处PIO(Parallel I/O)点击后，如下图所示，红圈1处是你需要的PIO口的宽度，即你需要几个IO口，这里面我设置为8，即我要控制8个LED，红圈2是选择输出方式，我选择为输出（Output）。
接下来，点击Finish，完成PIO模块的构建，然后将其改名为LED,如下图所示接下来，需要自动分配一下基地址，上一次已经讲过，如下图所示接下来，双击cpu，看下图红圈的地址为下图的。
竭诚为您提供优质文档/双击可除fpga流水灯实验报告篇一：vhdl流水灯课程设计报告院系：姓名：学号：课程设计名称：指导老师：时间：摘要VhDL的特点应用VhDL进行系统设计，有以下几方面的特点。
（一）功能强大VhDL具有功能强大的语言结构。
它可以用明确的代码描述复杂的控制逻辑设计。
并且具有多层次的设计描述功能，支持设计库和可重复使用的元件生成。
VhDL是一种设计、仿真和综合的标准硬件描述语言。
（二）可移植性VhDL语言是一个标准语言，其设计描述可以为不同的eDA工具支持。
它可以从一个仿真工具移植到另一个仿真工具，从一个综合工具移植到另一个综合工具，从一个工作平台移植到另一个工作平台。
此外，通过更换库再重新综合很容易移植为AsIc设计。
（三）独立性VhDL的硬件描述与具体的工艺技术和硬件结构无关。
设计者可以不懂硬件的结构，也不必管最终设计实现的目标器件是什么，而进行独立的设计。
程序设计的硬件目标器件有广阔的选择范围，可以是各系列的cpLD、FpgA及各种门阵列器件。
（四）可操作性由于VhDL具有类属描述语句和子程序调用等功能，对于已完成的设计，在不改变源程序的条件下，只需改变端口类属参量或函数，就能轻易地改变设计的规模和结构。
（五）灵活性VhDL最初是作为一种仿真标准格式出现的，有着丰富的仿真语句和库函数。
使其在任何大系统的设计中，随时可对设计进行仿真模拟。
所以，即使在远离门级的高层次（即使设计尚未完成时），设计者就能够对整个工程设计的结构和功能的可行性进行查验，并做出决策。
VhDL的设计结构VhDL描述数字电路系统设计的行为、功能、输入和输出。
它在语法上与现代编程语言相似，但包含了许多与硬件有特殊关系的结构。
VhDL将一个设计称为一个实体entity（元件、电路或者系统），并且将它分成外部的可见部分（实体名、连接）和内部的隐藏部分（实体算法、实现）。
当定义了一个设计的实体之后，其他实体可以利用该实体，也可以开发一个实体库。
基于FPGA的流水灯介绍流水灯（Traffic Light）是一种常见的电子实验项目，通过一组灯的亮灭变化来模拟交通信号灯的工作原理。
在本文档中，我们将介绍如何使用FPGA（Field-Programmable Gate Array）来实现流水灯功能。
背景知识FPGA概述FPGA是一种重新可编程的集成电路芯片，可以通过修改内部逻辑电路来实现不同的功能。
相比于传统的固定功能芯片，FPGA具有更高的灵活性和可重构能力。
流水灯原理流水灯由多个灯泡组成，每个灯泡在不同的时间点亮。
通过逐个点亮和熄灭灯泡，可以模拟交通信号灯的变化效果。
硬件设计硬件平台选择在本项目中，我们选择使用一块FPGA开发板作为硬件平台。
开发板上集成了FPGA芯片以及所需的外围器件，方便我们进行流水灯的实验。
硬件连接将FPGA开发板上的LED灯连接到FPGA芯片的GPIO（通用输入输出）引脚上。
通过配置FPGA芯片的GPIO引脚为输出模式，我们可以控制LED灯的亮灭状态。
软件设计硬件描述语言（HDL）为了描述FPGA中的逻辑电路，我们需要使用一种称为硬件描述语言（Hardware Description Language）的工具。
常用的硬件描述语言有Verilog和VHDL两种。
Verilog代码示例以下是一个使用Verilog描述的简单流水灯控制器的例子：module led_controller (input wire clk, // 时钟输入output wire [7:0] led // LED灯控制输出);reg [25:0] counter; // 计数器always @(posedge clk) beginif (counter == 0)led <= 8'h01; // 第一个灯亮else if (counter == 500000)led <= 8'h02; // 第二个灯亮else if (counter == 1000000)led <= 8'h04; // 第三个灯亮else if (counter == 1500000)led <= 8'h08; // 第四个灯亮else if (counter == 2000000)led <= 8'h10; // 第五个灯亮else if (counter == 2500000)led <= 8'h20; // 第六个灯亮else if (counter == 3000000)led <= 8'h40; // 第七个灯亮else if (counter == 3500000)led <= 8'h80; // 第八个灯亮counter <= counter + 1'b1;endendmodule在该代码中，我们定义了一个8位宽的led输出端口和一个26位宽的计数器。
一、实验目的1. 熟悉时序电路的基本原理和设计方法。
2. 掌握FPGA开发软件的使用方法，包括原理图设计、Verilog HDL编程、仿真调试等。
3. 学会使用FPGA实现时序流水灯的功能，并观察其工作效果。
二、实验原理时序流水灯是一种常见的电子电路，通过控制LED灯的亮灭顺序，实现流水灯效果。
本实验采用FPGA实现时序流水灯，主要原理如下：1. 使用FPGA内部寄存器作为计数器，对时钟信号进行计数。
2. 根据计数器的值，通过查找表（LUT）控制LED灯的亮灭顺序。
3. 使用时钟分频器产生定时器时钟，用于更新计数器的值。
三、实验内容1. 使用FPGA开发软件，建立时序流水灯的原理图。
2. 使用Verilog HDL编写时序流水灯的代码。
3. 对代码进行仿真调试，验证其正确性。
4. 将程序烧录到FPGA开发板上，观察时序流水灯的工作效果。
四、实验步骤1. 建立原理图（1）打开FPGA开发软件，创建一个新项目。
（2）添加FPGA芯片，并配置其引脚。
（3）添加时钟信号源，设置时钟频率。
（4）添加计数器模块，设置计数器的位宽和初始值。
（5）添加查找表（LUT）模块，用于控制LED灯的亮灭顺序。
（6）添加时钟分频器模块，产生定时器时钟。
2. 编写Verilog HDL代码（1）创建一个名为`seq_led`的模块，包含以下端口：- `clk`：时钟信号输入- `rst`：复位信号输入- `led`：LED灯输出（2）在模块内部，定义以下信号：- `count`：计数器信号- `led_pattern`：查找表输出信号（3）编写代码实现以下功能：- 初始化计数器和查找表输出信号。
- 在每个时钟周期，对计数器进行加1操作。
- 根据计数器的值，通过查找表输出对应的LED灯亮灭顺序。
3. 仿真调试（1）将编写好的代码添加到原理图中。
（2）设置仿真参数，包括时钟频率、仿真时间等。
（3）启动仿真，观察LED灯的亮灭顺序是否符合预期。
竭诚为您提供优质文档/双击可除fpga流水灯实验报告篇一：vhdl流水灯课程设计报告院系：姓名：学号：课程设计名称：指导老师：时间：摘要VhDL的特点应用VhDL进行系统设计，有以下几方面的特点。
（一）功能强大VhDL具有功能强大的语言结构。
它可以用明确的代码描述复杂的控制逻辑设计。
并且具有多层次的设计描述功能，支持设计库和可重复使用的元件生成。
VhDL是一种设计、仿真和综合的标准硬件描述语言。
（二）可移植性VhDL语言是一个标准语言，其设计描述可以为不同的eDA工具支持。
它可以从一个仿真工具移植到另一个仿真工具，从一个综合工具移植到另一个综合工具，从一个工作平台移植到另一个工作平台。
此外，通过更换库再重新综合很容易移植为AsIc设计。
（三）独立性VhDL的硬件描述与具体的工艺技术和硬件结构无关。
设计者可以不懂硬件的结构，也不必管最终设计实现的目标器件是什么，而进行独立的设计。
程序设计的硬件目标器件有广阔的选择范围，可以是各系列的cpLD、FpgA及各种门阵列器件。
（四）可操作性由于VhDL具有类属描述语句和子程序调用等功能，对于已完成的设计，在不改变源程序的条件下，只需改变端口类属参量或函数，就能轻易地改变设计的规模和结构。
（五）灵活性VhDL最初是作为一种仿真标准格式出现的，有着丰富的仿真语句和库函数。
使其在任何大系统的设计中，随时可对设计进行仿真模拟。
所以，即使在远离门级的高层次（即使设计尚未完成时），设计者就能够对整个工程设计的结构和功能的可行性进行查验，并做出决策。
VhDL的设计结构VhDL描述数字电路系统设计的行为、功能、输入和输出。
它在语法上与现代编程语言相似，但包含了许多与硬件有特殊关系的结构。
VhDL将一个设计称为一个实体entity（元件、电路或者系统），并且将它分成外部的可见部分（实体名、连接）和内部的隐藏部分（实体算法、实现）。
当定义了一个设计的实体之后，其他实体可以利用该实体，也可以开发一个实体库。
fpga流水灯设计实验报告一、实验目的通过此实验进一步了解，熟悉FPGA开发软件的使用方法及，的编程方法：学习简单时序电路的设计。
二、实验原理和内容实验内容：在实验板上实现LED1~LED8发光二极管流水灯显示实验原理：在LED1~LED8引脚上周期性地输出流水数据，如原来输出的数据是则表示点亮LED1，LED2流水一次后，输出数据应该为，而此时则应点亮LED1-LED3三个LED发光二极管，这样就可以实现LED流水灯，为了观察方便，流水速率最好在2Hz左右。
在QuickSOPC核心板上有48MHz的标准时钟源，该时钟脉冲CLOCK与芯片的28脚相连，为了产生2Hz的时钟脉冲，在此调用了一个分频模块intdiv模块，通过修改分频系数来改变输出频率，int-div模块是一个占空比为50%的任意整数分频器。
三、实验步骤1、启动QuartusⅡ建立一个空白工程，然后命名为。
2、新建VerilogHDL源程序文件，输入程序代码并保存，然后进行综合编译。
若在编译过程中发现错误，则找出并更正错误，直至编译成功为止。
3、从设计文件创建模块，由生成名为的模块符号文件。
4、将光盘中EDA-Component目录下的和拷贝到工程目录。
5、新建图形设计文件命名为并保存。
在空白处双击鼠标左键，在Symbol对话框左上角的中，分别将project下的ledwater和int-div模块放在图形文件中，加入输入，输出引脚，双击各引脚符号进行引脚命名。
将与ledwater模块led[7.0]连接的引脚命名为led[7..0]，与int-div模块clock连接的引脚命名为clock，int-div模块的clk-out与ledwater模块的clk相连接。
6、选择目标器件并对相应的引脚进行锁定，在这里所选择的器件为Altera公司Cyclone系列的EPIC12Q240C8芯片，引脚锁定方法见下表，将未使用的引脚设置为三态输入。
基于FPGA的SOPC演示实验秦菁2012-07-10演示实验：流水灯实验内容：将8位LED灯点亮，进行流水灯控制实验步骤：（1）在Quartus II中建立工程（2）用SOPC builder建立Nios系统模块（3）在Quartus II中的图形编辑界面进行引脚连接工作等（4）编译工程后下载到FPGA中（5）在Nios II IDE中根据硬件建立软件工程（6）编译后，经过简单设置下载到FPGA中进行调试、实验随着嵌入式处理器、专用数字器件和DSP算法以IP核的形式嵌入FPGA中，以单片FPGA完成整个嵌入式系统数字部分的设计已经成为现实。
此实验主要通过运用Altera公司提供的Nios II软核处理器，了解SOPC的基本概念和基于FPGA的嵌入式系统的开发方法，掌握SOPC硬件开发工具，软件调试工具的使用。
下面主要从硬件和软件的部分进行介绍。
一、硬件部分设计（1）运行Quartus II软件，选择File/New Project Wizard菜单，选择工程目录（自定义）、工程名以及顶层文件名为led_test，在选择器件设置对话框中选择目标器件为Cyclone系列的EP1C6Q240C8N，建立新工程。
（2）双击左侧Entitiy框中的器件名，弹出如下对话框，点击Device and pin options/Unused pins，在Reserved all unused pins中选择As input tri-stated。
（3）选择Tools/SOPC Builder菜单项，或者点击Quartus II软件右上方工具栏的，打开SOPC Builder程序。
弹出Create New System对话框。
在System Name 文本框中键入nios32（自拟，但与工程名不同），选择语言为VHDL，单击确定（4）确认Device Family中我们选择的是Cyclone，系统频率为50MHz。
如图：（5）下面开始添加系统需要的元件：Nios II32位CPU、JTAG UART Interface、led_pio、RAM。
（5.1）首先添加Nios II32位CPU：双击Nios II Processor，或单击选中后点击Add按钮，然后在弹出的Nios II Processor设置对话框中设置添加CPU的参数，分别在Core Nios II和JTAG Debug Module选项中选择Nios II/e和level1，其他选项保持默认。
Nios II有三种标准：经济型（Nios II/e）、标准型（Nios II/s）、全功能型（Nios II/f）。
本实验中选择经济型。
切换至JTAG Debug Module选项选择level1，其他选项保持默认。
设置完成后单击Finish按钮返回SOPC Builder窗口，重命名为cpu。
注意：命名时，名字必须以英文字母开头，不能以数字开头，能使用的字符有英文字母、数字和下划线“_”，不能连续使用下划线符号，名字也不能以下划线结束。
（5.2）添加JTAG UART，此接口为Nios II系统嵌入式处理器新添加的接口元件，通过它可以在PC主机和SOPC Builder系统之间进行串行字符流通，主要用来调试、下载数据等，也可以作为标准输入/输出来使用。
（5.3）添加内部RAM，RAM作为程序运行空间，类似于计算机的内存。
在左侧选择Memories and Memory Controllers/On-Chip，双击On-Chip Memory(RAM or ROM)，弹出如图所示的设置对话框，按图中所示进行设置（系统默认），单击Finish按钮后返回SOPC Builder窗口，重命名为RAM。
（5.4）加入PIO，此元件为I/O口，与单片机中的I/O类似，用户可以根据需要配置设置选项。
在左侧选择Peripherals/Microcontroller Peripherals，双击PIO，在弹出的对话框中做如图所示的设置，重命名为led_pio。
Width为8，表示有8个输出用IO口，分别控制开发板上的8个绿色LED灯（LEDG[7..0]）。
（5.5）指定基地址和分配中断号。
SOPC Builder会给用户的Nios II系统模块分配默认的基地址，用户也可以更改这些默认地址。
如下图所示，分别点击system 菜单中的Assign Base Addresses和Assign Interrupt Numbers，让系统自动分配基地址和中断分配号，避免冲突。
（5.6）系统设置。
双击cpu，在弹出的对话框中，分别在Reset Vector：Memory 和Exception Vector：Memory：下拉栏中选择ram。
（6）生成系统模块。
选择System Generation选项卡，单击Generate按钮，则SOPC Builder会根据用户的不同设定，而在生成的过程中执行不同的操作，大约两分钟系统生成，系统生成后单击如果准确无误，会提示System generation was successful，单击Exit推出SOPC Builder。
（7）将刚生成的模块以符号的形式添加到BDF中：在SOPC Builder生成的过程中，会生成系统模块的符号文件，可以将该符号文件像其他Quartus II符号文件一样添加到当前项目的BDF文件中。
SOPC系统生成完毕后，回到Quartus II 软件，选择File->New…，在弹出的对话框中选择Block Diagram/Schematic File，点击OK。
双击空白处，或单击右键，在弹出的快捷菜单中选择Insert/Symbol，打开新对话框，在左侧的列表中选择Project->nios32，单击ok按钮。
（8）按照如图所示连接各个模块。
Nios32元件为刚才使用SOPC Builder生成的片上系统。
共有3组IO口，分别是clk时钟输入、reset_n重启信号输入和LED 信号输出IO口。
再次在空白部分双击，在Name框内输入input，添加输入端口。
一共需要两个。
然后使用同样步骤添加一个ouput输出端口。
双击输入或输出元件可以更改它们的名称。
将两个输入端分别改名为clk及rst，实际与之连接的是开发板上的50MHz晶振和KEY0按钮。
将输出端改名为led_down[7..0]，代表开发板上的LEDG7到LEDG0共8个LED灯。
需要注意的是SOPC Builder生成的系统的重启信号为低电平有效，开发板上的按键按下后代表低电平，弹起代表高电平。
然后将这几个元件连接起来，硬件电路部分设计完毕。
（9）连接完成后，选择Processing/Start Compilation选项或者点击工具栏上按钮，开始编译该文件。
编译无误后开始下一步工作。
（10）如果有编辑好的管脚定义文件，则点击Quartus II软件菜单栏上的Assignments->Import Assignments…导入文件，此处我们打开pin planner，按照文件夹中《EP1C6FPGA实验系统中EP1C6的管脚分配.doc》自定义引脚。
（10）定义完成后，需要再次编译工程。
选择Processing/Start Compilation选项或者点击工具栏上按钮，开始编译。
（11）配置FPGA，选择Tools/Programmer菜单或者单击工具栏上的按钮，选择Hardware Setup，选择ByteBlasterMV[LPT1]，单击close后，选择Start按钮，开始将编译生成的sof文件下载到目标板上。
二、软件部分设计在FPGA器件配置完要求的硬件后，接下来就需要创建和执行实现期望操作的应用程序。
这个可以用Nios II汇编语言或高级语言如C来书写要求的程序实现。
下面主要在Nios II IDE中利用C语言完成软件部分的设计。
（1）启动Nios II IDE，在开始菜单中选择所有程序/Altera/Nios II EDS11.0/legacy Nios II tools/Nios II11.0IDE命令，打开Nios II IDE软件。
（2）新建工程，选择File->New->Nios II C/C++Application在Select Project Template内选择第一项Blank Project，Name自拟，SOPC Builder System PTF File的设置非常关键，此时应该选择第一步中SOPC Builder生成的.ptf文件，单击后面的browse，找到自己所建的工程所在目录下的nios.ptf文件，点击打开。
注意，Nios II IDE是通过这个.ptf文件与SOPC Builder连接的，也就是说Nios II IDE的软件工程与SOPC Builder建立的系统是一一对应的，如果选错的话Nios II IDE就会连接到其他的系统上，后面的软件设计也会跟着发生错误。
正确选择后，点Next>，在下一个界面中选择第一项，Create a new system library，点击Finish完成。
（3）设置软件工程的属性。
打开软件界面后会看到新建的两个文件夹，第一个是show，一个是show_syslib[nios32]，它是对应的软件工程的程序库。
要设置软件工程的属性，右击第一个文件show，选择System Library Properities，进入系统设置界面，Stdout、stderr和stdin是系统的标准输入输出，由于没有添加这方面的IP核，所以默认使用null，将Support C++前面的勾去掉，这里不需要对C++的支持；再将Small C Library前面的勾打上，因为程序运行的空间是在片内的RAM上，它只有20KB的容量，无法运行全部C语言的编译库，所以使用精简后的C语言编译库。
右侧使用默认的ram，设置完毕后单击OK按钮。
（4）软件设计，要求同学们自己编写相应的程序，以实现不同的目的，下附演示实验流水灯的源程序：#include"stdio.h"#include"system.h"#include"altera_avalon_pio_regs.h"#include"alt_types.h"int main(void)__attribute__((weak,alias("alt_main")));int alt_main(void){alt_u8led=0x80;volatile int i;while(1){while(i<500000)i++;led=led>>1;if(led==0x00)led=0x80;led=~led;IOWR_ALTERA_AVALON_PIO_DATA(LED_PIO_BASE,led);led=~led;i=0;printf("Hello world!\n");}}此处需要注意，我们在程序中可以看到以下一行陌生的代码：IOWR_ALTERA_AV ALON_PIO_DATA(LED_PIO_BASE,led);这个函数的意思是把led变量的值赋给LED_PIO_BASE，LED_PIO_BASE就是曾在SOPC Builder添加的led_pio核的基地址，Nios II使用地址都是用_BASE 表示，一定要用大写，所以此处_BASE前面的名字一定要与前面的led_pio名字一致。
