五防逻辑1、电力系统中的五防是指：（1）防止误拉合断路器（2）防止误入带电间隔（3）防止带负荷拉合隔离开关（4）防止带接地刀闸或接地线合隔离开关（5）防止带电挂接地线或合接地刀闸2、实际倒闸操作时，必须满足三条基本规则来防止上述误操作事故。
（1）为了防止带负荷拉合隔离开关，在拉合隔离开关时必须保证:①与隔离开关某一侧直接相联的所有断路器都在断开位置。
②合负荷侧隔离开关时，应确认电源侧的隔离开关已经合好；拉电源隔离开关时，应确认负荷侧的隔离开关已经断开。
③隔离开关在合上或断开时，如果能确认其两侧电压大小相等且相位相同，就可以操作（例如倒换母线的操作），不受其它条件限制。
（2）为了防止带地线合隔离开关，在合隔离开关时应保证：① 所有与隔离开关两侧相联的（经过变压器或断路器而未经隔离开关隔离的仍认为是相联的）临时接地线和接地刀闸都在断开位置。
② 为满足在检修过程中断路器做拉合闸试验的需要，在断路器的任何方向都有断开的隔离开关的情况下，允许试拉合断路器。
（3）为了防止带电挂地线或合接地刀闸，在挂地线或合接地刀闸时，应保证：① 接地点的任何方向都有断开的隔离开关。
电气闭锁和微机五防系统1五防系统的作用、组成和逻辑。
答：在全国的500kV 变电站中，防误闭锁装置的主体全部为微机装置，构成方式主要有两种。

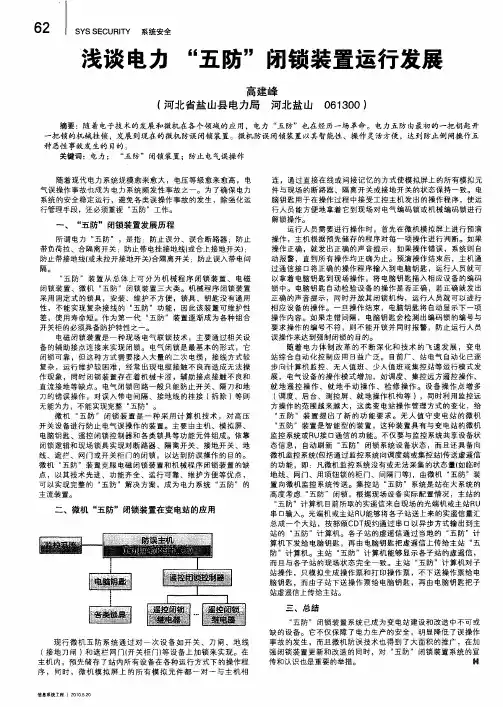

第一种是以大屏幕模拟盘为核心的微机防误闭锁系统，主要应用于常规型中央控制系统变电站，系统主要由模拟盘、防误主机、应用软件、电编码锁、机械编码锁、电脑钥匙构成。
第二种为以五防工作站和操作票专家系统（软件）为核心的微机防误闭锁装置，主要应用于全监控综自站，系统主要由五防工作站、监控操作 员工作站、测控装置、应用软件、通讯适配器、电编码锁、机械编码 锁、电脑钥匙构成。
2、隔离开关电气闭锁回路IG瓷；fl■3CHQLGDSC-VQ3IGH. LGtfrT---------- D A)—血■…_EZ_------ ------1t 4i*7*)^'X-Br 罕E 山丿丄日* tt I^W. lJ l-L*S A ?B < NT. M F R釀，广西电力工■设t+HSlKUDLVAMR1IE4FER。
传统电气闭锁防误与现代微机五防技术范本传统电气闭锁防误技术是一种电力系统的保护技术，通过使用电气元件进行保护信号的相互闭锁，来防止误操作。
而现代微机五防技术则是指利用微机技术和现代通信技术来实现电网设备的保护、控制、通信、测量和监视五大功能的综合技术。
本文将对传统电气闭锁防误与现代微机五防技术进行比较分析。
一、传统电气闭锁防误技术传统电气闭锁防误技术是在电力系统中应用较早的一种保护技术。
其主要通过使用电气元件，如继电器、接触器等，在电路中设置闭锁逻辑，实现保护信号的相互闭锁，以防止误操作。
传统电气闭锁防误技术的主要特点如下：1. 基于电气元件：传统电气闭锁防误技术主要依赖于电气元件来实现保护信号的闭锁逻辑。
这些电气元件在工作过程中存在磨损、老化等问题，容易导致误操作。
2. 动作速度较慢：传统电气闭锁防误技术的动作速度较慢。
在保护装置接收到故障信号，判断需要动作时，需要经过一系列的闭锁逻辑判断和元件动作，因此响应速度较慢。
3. 维护成本较高：传统电气闭锁防误技术需要经常对电气元件进行检修和更换，维护成本较高。
同时，闭锁逻辑的设计和维护也需要专业的人员，增加了人力资源的投入。
4. 可靠性较低：传统电气闭锁防误技术的可靠性较低。
由于电气元件存在磨损、老化等问题，容易导致误操作。
此外，由于闭锁逻辑的复杂性，容易出现设计和配置错误，从而导致不可预测的故障。
二、现代微机五防技术现代微机五防技术是指利用微机技术和现代通信技术来实现电网设备的保护、控制、通信、测量和监视五大功能的综合技术。
现代微机五防技术的主要特点如下：1. 基于微机技术：现代微机五防技术利用微机技术来实现保护装置的闭锁逻辑、控制功能、通信功能等。
相比传统电气闭锁防误技术，微机技术更加灵活和可靠。
2. 动作速度较快：现代微机五防技术具有较快的动作速度。
由于微机技术的高效处理能力，保护装置能够快速响应故障信号，并进行相应的闭锁逻辑判断和动作。
3. 维护成本较低：现代微机五防技术相比传统电气闭锁防误技术维护成本较低。
高压配电柜又可称为高压开关柜，是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，高压开关制造业是输变电设备制造业的重要组成部分，在整个电力工业中占有非常重要的地位。
1通常电压等级在3.6kV~550kV的电器产品，主要包括高压断路器、高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器，高压操作机构、高压防爆配电装置和高压开关柜等几大类。
柜内常用的主要二次元件（又称二次设备或辅助设备，是指对一次设备进行监察、控制、测量、调整和保护的低压设备），常见的有如下设备：继电器、电度表、电流表、电压表、功率表、功率因数表、频率表、熔断器、空气开关、转换开关、信号灯、电阻、按钮、微机综合保护装置等等。
2高压开关柜分类1、按断路器安装方式按断路器安装方式分为移开式(手车式)和固定式(1)移开式或手车式(用Y表示)：表示柜内的主要电器元件(如:断路器)是安装在可抽出的手车上的，由于手车柜有很好的互换性,因此可以大大提高供电的可靠性，常用的手车类型有:隔离手车、计量手车、断路器手车、PT手车、电容器手车和所用变手车等。
(2)固定式(用G表示): 表示柜内所有的电器元件(如:断路器或负荷开关等)均为固定式安装的，固定式开关柜较为简单经济。
32、按安装地点按安装地点分为户内和户外(1)用于户内(用N表示);表示只能在户内安装使用。
(2)用于户外(用W表示);表示可以在户外安装使用。
43、按柜体结构按柜体结构可分为金属封闭铠装式开关柜、金属封闭间隔式开关柜﹑金属封闭箱式开关柜和敞开式开关柜四大类(1)金属封闭铠装式开关柜(用字母K来表示)主要组成部件(例如：断路器、互感器、母线等)分别装在接地的用金属隔板隔开的隔室中的金属封闭开关设备。
(2)金属封闭间隔式开关柜(用字母J来表示)与铠装式金属封闭开关设备相似，其主要电器元件也分别装于单独的隔室内，但具有一个或多个符合一定防护等级的非金属隔板。
传统电气闭锁防误与现代微机五防技术模版摘要：电气闭锁是一种用于控制电力设备操作顺序的安全措施，广泛应用于电力系统中。
但是传统的电气闭锁存在一些问题，如易误操作、操作繁琐、无法实时监控等。
为了解决这些问题，现代微机五防技术被引入到电力系统中，提供了更可靠、高效、智能的闭锁防误措施。
本文将分别介绍传统电气闭锁和现代微机五防技术的原理、优缺点及应用。
并探讨如何将现代微机五防技术应用于传统电气闭锁中，提高电力系统的闭锁防误能力。
关键词：电气闭锁，闭锁防误，微机五防技术第一章传统电气闭锁1.1 电气闭锁原理电气闭锁是一种通过锁定电气元件以实现相关设备操作顺序限制的安全措施。
其原理是依靠电气元件之间的联系，通过控制电源或信号线使得操作的安全顺序符合系统规定。
通常，电气闭锁是由继电器、按钮、开关等组成的电器元件构成，通过这些元件的相互触发和闭合，实现对应设备的控制和闭锁。
1.2 传统电气闭锁的优缺点传统电气闭锁作为一种简单有效的控制手段，具有以下优点：（1）结构简单，容易安装和维护；（2）成本低廉，易于推广应用；（3）原理直观，易于操作。
然而，传统电气闭锁也存在一些问题：（1）易误操作。
传统电气闭锁操作步骤繁琐，容易出现误操作导致设备故障；（2）无法实时监控。
传统电气闭锁只是提供了一种手动操作的闭锁控制手段，无法对操作过程进行实时监控和反馈。
第二章现代微机五防技术2.1 微机五防技术原理现代微机五防技术是利用计算机技术和自动化控制原理，将闭锁防误功能与数字通信、信息处理、监控控制等功能相结合，实现对电气设备的闭锁和操作的全面控制。
其原理是通过数字化的控制系统，实时监测设备状态、操作过程，根据预设的操作规程实现闭锁控制。
2.2 现代微机五防技术的优缺点现代微机五防技术相比传统电气闭锁具有以下优点：（1）操作可靠。
现代微机五防技术通过数字化控制系统，避免了人为操作的误差，提高了闭锁操作的准确性和可靠性；（2）监控实时。
传统电气闭锁防误与现代微机五防技术模版近年来，工业领域中的安全问题引起了人们的广泛关注。
特别是对于电气闭锁防误技术以及现代微机五防技术的研究与应用，更是备受重视。
本文将从传统电气闭锁防误技术和现代微机五防技术的原理、应用场景以及优缺点三个方面对其进行深入讨论。
一、传统电气闭锁防误技术的原理及应用场景1. 原理传统电气闭锁防误技术主要依靠电子元器件的组合和电路的布置，以实现对电气设备进行闭锁和防止误操作。
其关键在于通过逻辑电路或机械开关来实现电气闭锁功能，从而避免设备在特定条件下被误操作。
2. 应用场景传统电气闭锁防误技术常应用于工业生产现场和电力系统中，特别是对于危险环境和高压设备。
其主要应用于以下几个方面：（1）电力系统中的断路器和隔离开关；（2）石油、化工和冶金等有爆炸危险的生产现场；（3）核电站等高风险场所。
二、传统电气闭锁防误技术的优缺点1. 优点传统电气闭锁防误技术具有以下优点：（1）简单可靠：传统电气闭锁防误技术基于简单的逻辑电路和机械开关原理，执行效果可靠。
（2）成本低廉：传统电气闭锁防误技术所需元器件较少，制作和维护成本相对较低。
2. 缺点传统电气闭锁防误技术也存在一些缺点：（1）可扩展性差：由于其基于电子元件的布置和电路的设计，传统电气闭锁防误技术在功能扩展方面存在一定的局限性。
（2）易受环境影响：在恶劣的环境条件下，比如高温、高湿等，传统电气闭锁防误技术的效果可能会受到一定影响。
三、现代微机五防技术的原理及应用场景1. 原理现代微机五防技术利用计算机系统的优势，通过软件和硬件结合的方式，实现对电气设备的控制、监测和故障诊断等功能。
其关键在于利用现代计算机技术对各种工作状态进行分析和处理，以确保设备的安全运行。
2. 应用场景现代微机五防技术主要应用于以下几个场景：（1）工业自动化系统：包括生产线、物流系统等，以提高生产效率和安全性。
（2）电力系统：实现对电力设备的远程监测和管理，提高供电可靠性和运行效率。
电气防误闭锁与现代微机五防系统
发表时间：2009-02-25T09:34:09.763Z 来源：《中小企业管理与科技》供稿作者：杨春光
[导读] 摘要：近年来，随着微机防误技术的应用和发展，微机五防广泛运用于新建或扩建的发电厂及变电所，同时，许多老厂、变电所也在进行微机五防系统的加装或改造。
摘要：近年来，随着微机防误技术的应用和发展，微机五防广泛运用于新建或扩建的发电厂及变电所，同时，许多老厂、变电所也在进行微机五防系统的加装或改造。
电气防误装置是防止误操作的重要技术措施，本文就电气防误闭锁与现代微机五防系统在防误性能、可靠性及运行操作、检修维护等几个方面做了比较，提出了完善的防误闭锁解决方案。
关键词：电气防误闭锁原因要求方案
1 误操作事故原因的分析
从误操作的过程来看，人为误操作由三个部分组成，即运行值班人员、检修人员以及其它人员的误操作造成。
还有因操作二次回路绝缘损坏，造成的恶性事故发生。
微机防误闭锁系统就是防止运行人员的误操作这类事故而采取的一种积极措施。
但是它是在微机（或模拟屏的单片机）上实现的，是虚拟的。
它只能满足运行值班人员的操作要求，并不能完全解决检修人员和其它原因的误操作问题。
因为在检修、试验过程中，这时的拉合是由检修人员执行，在不能依赖微机防误闭锁装置的前提下，电气二次回路联锁就成了最后一道防线。
此外，还有二次操作回路一点的绝缘破坏、无关的人员误碰等原因造成外力原因误操作事故。
2 变电运行安全管理对防误提出的要求
按有关规定，防误装置的设计应遵循的原则是：凡有可能引起误操作的高压电气设备，均应装设防误装置和相应的电气防误闭锁回路。
从这个原则出发，提出了“五防”的具体规定。
其中明确规定110kV及以上电压等级的电气设备应优先采用电气防误闭锁的设计原则。
这主要是因为从电气设备误操作的过程来看，误操作有三个部分组成，即运行人员、检修人员及其它人员的误操作造成。
针对运行人员的误操作主要发生在误拉、误合刀闸和开关，误入间隔等容易造成恶性事故。
微机防误就是防止这类事故而采取的一种积极措施，它是在变电站专家系统的基础上实现刀闸操作的防误要求的。
但是它是在微机上实现的，是虚拟的。
它只能满足运行值班人员的操作要求，并不能完全解决检修人员和其它人员的误操作问题。
对于检修人员，误操作主要发生在检修、试验过程中，这时运行人员并不作任何操作。
由于微机防误系统并不能包含所有变电站的操作，特别是检修人员的操作，故检修人员的误操作的防止就显得非常重要。
这种情况下，在不能完全依赖微机防误的前提下，电气回路闭锁成了最后一道防线。
针对其他人员的误操作行为，主要是指与正常操作无关的人员。
这类情况相对较少，但也时常发生。
当无关人员处于操作台或机构箱等附近时，很有可能发生误碰从而导致误操作事故。
这个问题微机防误是不能很好地解决的。
总之，仅仅只依靠微机防误装置而忽略了电气回路闭锁的设计，是不能有效实现“五防”的。
3 传统防误闭锁与现代微机五防技术
3.1 传统电气防误的原理与应用
传统电气防误是建立在二次操作回路上的一种防误功能，一般通过开关和刀闸的辅助接点之间的相互联锁来实现的，其防误功能是比较全面的。
3.2 微机五防技术的原理与应用微机五防则是采用计算机技术，用于高压开关设备防止误操作的装置。
通常主要由主机、模拟屏、电脑钥匙、机械编码锁、电气编码锁等功能元件组成。
现行微机防误闭锁装置闭锁的设备有四类：开关、刀闸、接地刀闸、遮栏网门（开关柜门），上述设备是通过微机锁具实现闭锁的(须由软件编写操作闭锁规则)。
3.3 微机五防与传统电气防误技术比较
3.3.1 电气防误闭锁回路是一种现场电气联锁技术，主要通过相关电气设备的辅助接点联接来实现相互逻辑闭锁。
这是电气闭锁最基本的形式，闭锁较为可靠。
但这种方式需要接入大量的二次电缆及开关、刀闸的辅助接点，接线方式较为复杂，运行维护较为困难。
3.3.2 微机五防系统一般不直接采用现场设备的辅助接点，接线简单，通过五防系统微机软件规则库和现场锁具实现防误闭锁。
3.3.3 电气闭锁回路一般只能防止开关、刀闸和地刀的误操作，对误入带电间隔、接地线的挂接（拆除）等则无能为力。
不能实现完整的“五防”。
3.3.4 微机五防系统可根据现场实际情况，编写相应的“五防”规则，实现较为完整的“五防”功能。
只是在微机系统故障而解除闭锁时，五防功能完全失去。
另外，微机五防系统还存在“走空程”（操作过程中漏项）导致误操作的问题。
4 完善的防误解决方案
从上述分析和比较可知，片面地认为电气闭锁回路可靠和不可缺少；或认为微机五防万能，可以彻底取消电气闭锁回路，都是不可取的。
电气闭锁是电力系统发展过程中经过不断完善和总结发展起来的一套行之有效的防误闭锁方法，实现起来方便、可靠，但回路复杂，特别是间隔较多的大型变电站实现起来耗费大量电缆，且在运行中因设备多，故障机率高，存在刀闸辅助接点不可靠、户外电磁锁机构易损坏等问题，再者其防误功能随二次接线而定，不易增加和修改，不能实现完全的五防。
微机五防系统是计算机及网络通信技术应用于变电站自动化的结果。
微机五防系统通过软件将现场大量的二次闭锁回路变为电脑中的五防闭锁规则库，实现防误闭锁的数字化，并可以实现电气闭锁以往不能实现或者是很难实现的防误功能，应该说是电气防误闭锁技术的最新成果和飞跃。
但微机五防系统的漏洞和其致命的弱点在于，其五防功能以操作逻辑为核心，对于无票操作和误碰（主要是检修人员）则有可能防不住。
另外，微机五防系统的“走空程”问题，也是微机五防系统在使用过程中不可忽视的一大问题。
因微机五防“走空程”在系统中也发生过误操作事故，针对这个问题，微机五防系统生产厂家已经研制出“防空程锁”，解决了微机五防系统的“走空程”问题。
通过分析可见传统电气闭锁和现代微机五防系统各自的特点，对于新建和改建的变电站，建议采用的五防系统方案如下：方案一：对于站内所有开关和刀闸的位置为实遥信，且微机五防与变电站监控系统共享一个数据库的，可以考虑不设计或取消电气回路闭锁，所有防误功能由微机五防系统独立完成，且要求微机五防系统有防空程措施。
方案二：对于站内所有开关和刀闸的位置为虚遥信，且微机五防与变电站监控系统共享一个数据库的，可以考虑部分不设计或部分取消电气回路闭锁，防误功能由微机五防系统和部分电气闭锁共同完成。
要求微机五防系统有防空程措施。
方案三：无论站内所有开关和刀闸的位置为虚遥信还是实遥信，也无论微机五防与变电站监控系统是否共享一个数据库，不设计或取消电气闭锁，但在电动操作的刀闸或地刀机构箱的操作电源回路中加入微机五防接点，防误功能由微机五防系统独立完成。
要求微机五防系统有防空程措施。
随着计算机及网络通信技术的发展，变电站自动化技术对电气"五防"系统的要求进一步提高，传统电气防误闭锁方式已不能满足要求，而作为变电站综合自动化运用
发展方向的微机防误闭锁系统，在功能方面还有待进一步完善和提高。
从目前的运行情况来看，为了安全可靠起见，在大力推广应用微机防误闭锁系统的同时，适度保留间隔的电气二次闭锁回路或将微机防误闭锁系统接点引入到电动操作回路中，应该是比较有效的防误闭锁措施。
