离心泵的选用

第一章泵的选型第一节概述一、泵的类型根据泵的工作原理和结构，泵的类型有如下几种：泵的适用范围和特性见表1—1、图1—1。

表1—1 泵的特性图1-1 泵的适用范围二、典型化工用泵的特点和选用要求化工生产工艺流程中的典型用泵有：进料泵、回流泵、塔底泵、循环泵、产品泵、注入泵、补给泵、冲洗泵、排污泵、燃料油泵、润滑油泵和封液泵等，其特点和选用要求见表1—2。

表1—2 典型化工用泵的特点和选用要求三、化工装置对泵的要求(1)必须满足流量、扬程、压力、温度、汽蚀余量等工艺参数的要求。

(2)必须满足介质特性的要求：a)对输送易燃、易爆、有毒或贵重介质的泵，要求轴封可靠或采用无泄漏泵，如屏蔽泵、磁力驱动泵、隔膜泵等。

b)对输送腐蚀性介质的泵，要求过流部件采用耐腐蚀材料。

c)对输送含固体颗粒介质的泵，要求过流部件采用耐磨材料，必要时轴封应采用清洁液体冲洗。

(3)必须满足现场的安装要求：a)对安装在有腐蚀性气体存在场合的泵，要求采取防大气腐蚀的措施。

b)对安装在室外环境温度低于-20℃以下的泵，要求考虑泵的冷脆现象，采用耐低温材料。

c)对安装在爆炸区域的泵，应根据爆炸区域等级，采用防爆电动机。

(4)对于要求每年一次大检修的工厂，泵的连续运转周期一般不应小于8000小时。

为适应3年一次大检修的要求，API610(第8版)规定石油、重化学和气体工业用泵的连续运转周期至少为3年。

(5)泵的设计寿命一般至少为10年。

API610(第8版)规定石油、重化学和气体工业用离心泵的设计寿命至少为20年。

(6)泵的设计、制造、检验应符合有关标准、规范的规定，常用的标准和规范见表1—3。

(7)泵厂应保证泵在电源电压、频率变化范围内的性能。

我国供电电压、频率的变化范围为：电压 380V±l0％，6000V+5％～-7％频率 50Hz土0.5％(8)确定泵的型号和制造厂时，应综合考虑泵的性能、能耗、可靠性、价格和制造规范等因素。

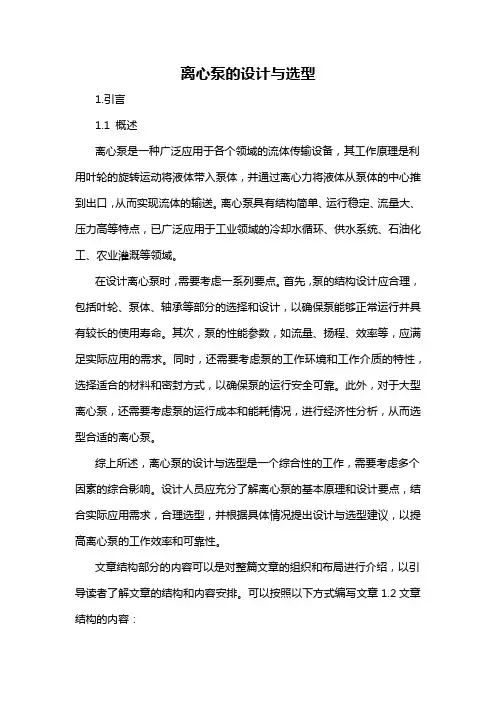

离心泵的设计与选型1.引言1.1 概述离心泵是一种广泛应用于各个领域的流体传输设备，其工作原理是利用叶轮的旋转运动将液体带入泵体，并通过离心力将液体从泵体的中心推到出口，从而实现流体的输送。

离心泵具有结构简单、运行稳定、流量大、压力高等特点，已广泛应用于工业领域的冷却水循环、供水系统、石油化工、农业灌溉等领域。

在设计离心泵时，需要考虑一系列要点。

首先，泵的结构设计应合理，包括叶轮、泵体、轴承等部分的选择和设计，以确保泵能够正常运行并具有较长的使用寿命。

其次，泵的性能参数，如流量、扬程、效率等，应满足实际应用的需求。

同时，还需要考虑泵的工作环境和工作介质的特性，选择适合的材料和密封方式，以确保泵的运行安全可靠。

此外，对于大型离心泵，还需要考虑泵的运行成本和能耗情况，进行经济性分析，从而选型合适的离心泵。

综上所述，离心泵的设计与选型是一个综合性的工作，需要考虑多个因素的综合影响。

设计人员应充分了解离心泵的基本原理和设计要点，结合实际应用需求，合理选型，并根据具体情况提出设计与选型建议，以提高离心泵的工作效率和可靠性。

文章结构部分的内容可以是对整篇文章的组织和布局进行介绍，以引导读者了解文章的结构和内容安排。

可以按照以下方式编写文章1.2文章结构的内容：文章结构：本文将按照以下结构进行论述和分析离心泵的设计与选型：1. 引言：首先，我们将对离心泵的概述进行介绍，包括离心泵的定义和应用领域。

接着，我们将说明本文的目的，即为读者提供关于离心泵设计与选型的详细指导。

2. 正文：在正文部分，我们将详细阐述离心泵的基本原理，包括其工作原理和结构特点。

同时，我们还将重点讨论离心泵的设计要点，涵盖了功率计算、叶轮设计、进出口截面积的确定等关键问题。

通过深入分析这些要点，读者能够更好地理解离心泵的设计与选型过程。

3. 结论：最后，我们将总结本文的主要内容和结论。

在总结部分，我们将回顾离心泵的基本原理和设计要点，并给出相应的设计与选型建议。

a
9
五、按泵壳结合来分类
1、水平中开式泵： 即在通过轴心线的水 平面上开有结合缝。
水平中开式单级双吸泵
a
10
2、垂直结合面 泵：即结合面与 轴心线相垂直。
a
11
1、低压泵：压力低于100米水柱； 2、中压泵：压力在100~650米水柱之间； 3、高压泵：压力高于650米水柱。
a
12
1、蜗壳泵：水从 叶轮出来后，直接 进入具有螺旋线形 状的泵壳。
一、按叶轮数目来分类
1、单级泵：即在泵轴上只有一个叶轮。
2、多级泵：即在泵轴上有两个或两个以上的叶轮，这时泵的总 扬程为n个叶轮产生的扬程之和。
a
2
单级单吸离心泵
a
3
水泵 电动多级 离心清水泵
IS200-150250型
a
4
二、按叶轮吸入方式来分类
1、单3) 若被输送液体的粘度和密度与水相差较大时， 应核
算泵的特性参数：流量、压头和轴功率。
2 （1）根据被输送液体的性质确定泵的类型 （2）确定输送系统的流量 和所需压头。流量由生产任务来定，所需压头由管路的特性方程来定。 （3）根据所需流量和压头确定泵的型号
①查性能表或特性曲线，要求流量和压头与管路所需相适应。 ②若生产中流量有变动，以最大流量为准来查找，H也应以最 大流量对应值查找。 ③若H和Q与所需要不符，则应在邻近型 号中找H和Q都稍大一点的。 ④若几个型号都满足，应选一个 在操作条件下效率最好的 ⑤为保险，所选泵可以稍大；但若 太大，工作点离最高效率点太远，则能量利用程度低。 ⑥若 被输送液体的性质与标准流体相差较大，则应对所选泵的特 性曲线和参数进行校正，看是否能满足要求。
a
17

运行前检查
在启动前，应检查泵的各部件是否正 常，如轴承、密封件等。同时，应确 保泵内无异物，以免损坏叶轮或造成 堵塞。
运行中监控
维护与保养
应定期对泵进行保养，如更换密封件、 清洗叶轮等。同时，应定期检查泵的 轴承、轴封等关键部件，确保其正常 运转。
在运行过程中，应密切关注泵的运行 状态，如声音、振动、温度等。如有 异常，应及时停机检查并排除故障。
06
输送甲醛离心泵的故障排除和维修保
养
常见故障及排除方法
流量不足
检查泵的入口管道是否 堵塞，入口压力是否正 常，叶轮是否磨损或堵
塞。
噪音过大
检查泵的轴承、密封件 是否正常，泵的安装是 否稳固，管道是否存在
气穴现象。
温度过高
检查泵的润滑油是否充 足，轴承、密封件是否 正常，泵的运行是否过
载。
振动过大
详细描述
在选择输送甲醛离心泵时，需要考虑使用环境的温度、压力和湿度等条件，以及泵在启 动、运行和停止等不同工况下的性能表现。例如，对于高温环境下的使用，需要选择耐
高温的材料和结构；对于需要频繁启动的工况，需要选择具有良好启动性能的泵。
安全性和可靠性的要求
要点一
总结词
安全性和可靠性是选择离心泵的重要原则，需要考虑设备 的故障率、维修保养和安全防护等方面的要求。
输送甲醛离心泵的选用
• 引言 • 输送甲醛离心泵的种类和特点 • 输送甲醛离心泵的选用原则 • 输送甲醛离心泵的选型步骤 • 输送甲醛离心泵的安装和使用注意事
项 • 输送甲醛离心泵的故障排除和维修保
养
01
引言
目的和背景
输送甲醛离心泵的选用对于工业生产中的液体输送具有重要意义，特别是在化工 、制药、环保等领域。
